前言

         本文通过一个简单的simulink模型生成stm32代码，然后将代码复制到一个STM32工程中编译，最后再进行下载到开发板中，观察现象，以验证simulink与stm32F407联合使用功能。

一、SimuLink创建模型

1、创建一个存放工程的文件夹，之后打开SimuLink仿真

2、创建一个空白模型

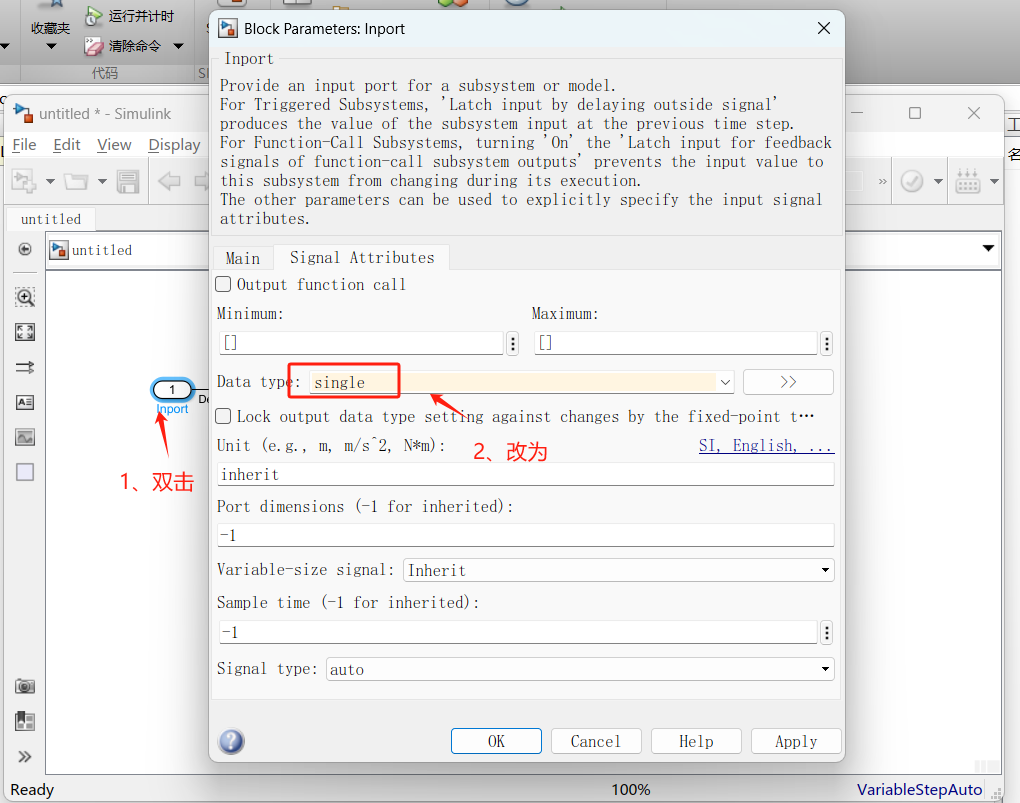

3、建立一个Inport模块、一个Outport模块和一个Gain模块，并用信号线将三者连接。

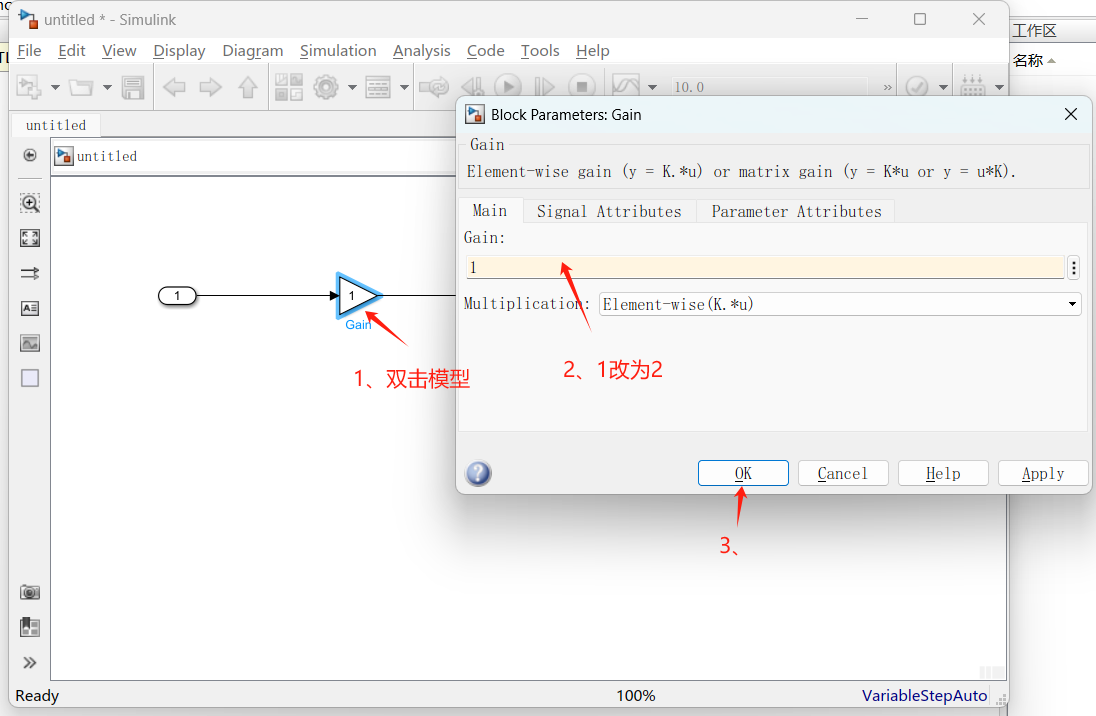

4.修改Gain模型的放大系数设置为2.

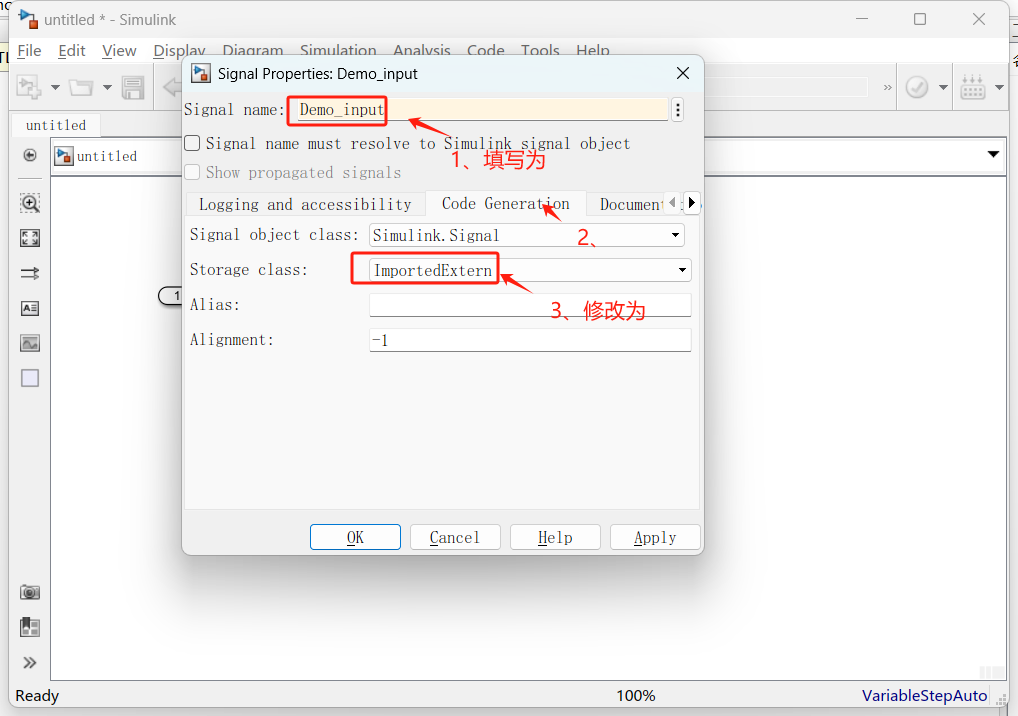

5、右键点击Inport和Gain之间的信号线，点击properties,打开该信号线的属性面板，将属性面板中的Signal Name改为图示的名称，切换到Code Generation,将Storage Class选为图示的名称，然后点击ok。信号线Gain-Outport也是如此；（看图操作即可）

6、保存模型

二、配置SimuLink

1.ctrl+E 或者 按图步骤1打开配置，修改配置

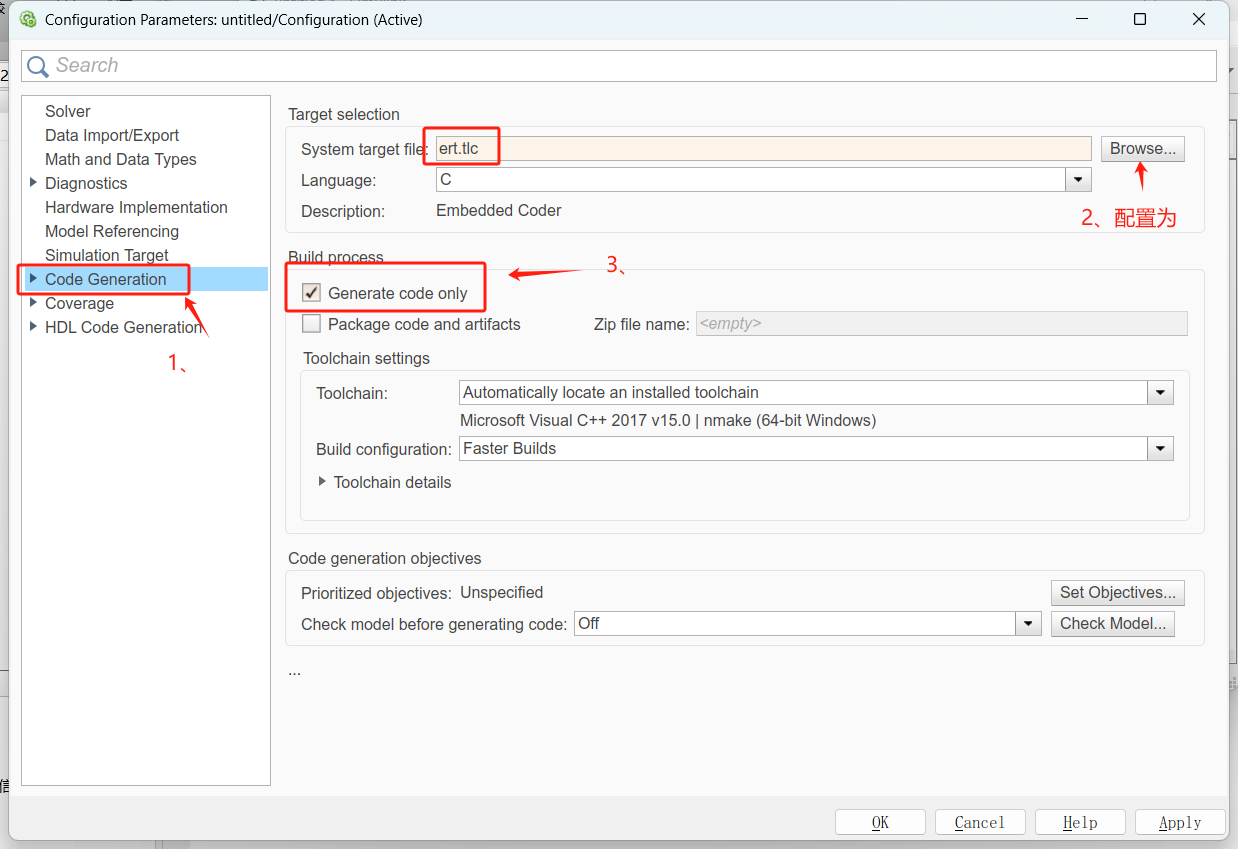

2、代码生成目标文件，步骤3处--勾选此项可以只生成代码而不去编译它

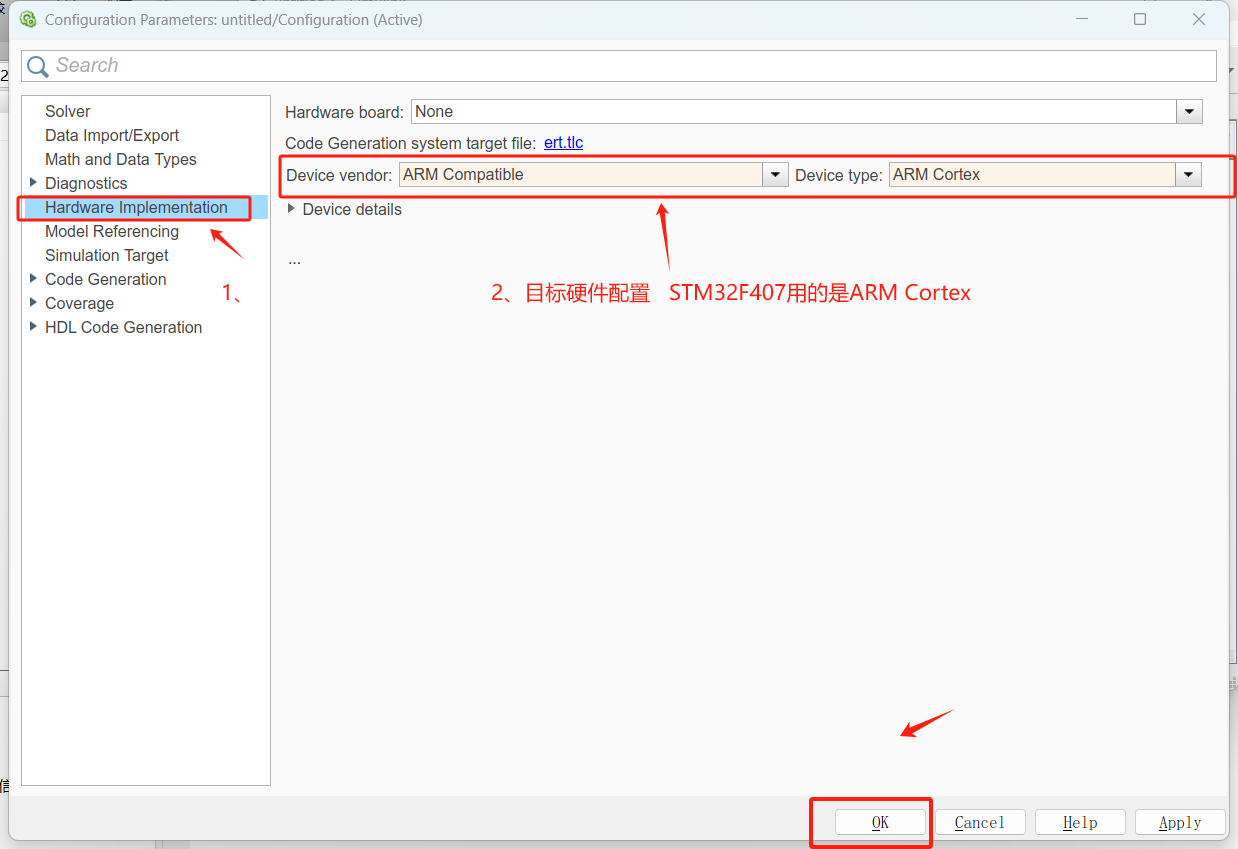

3、目标硬件配置

4、项目一般底层配置好操作系统和任务调度，故不需要用simulink生成主函数。

三、生成STM32代码

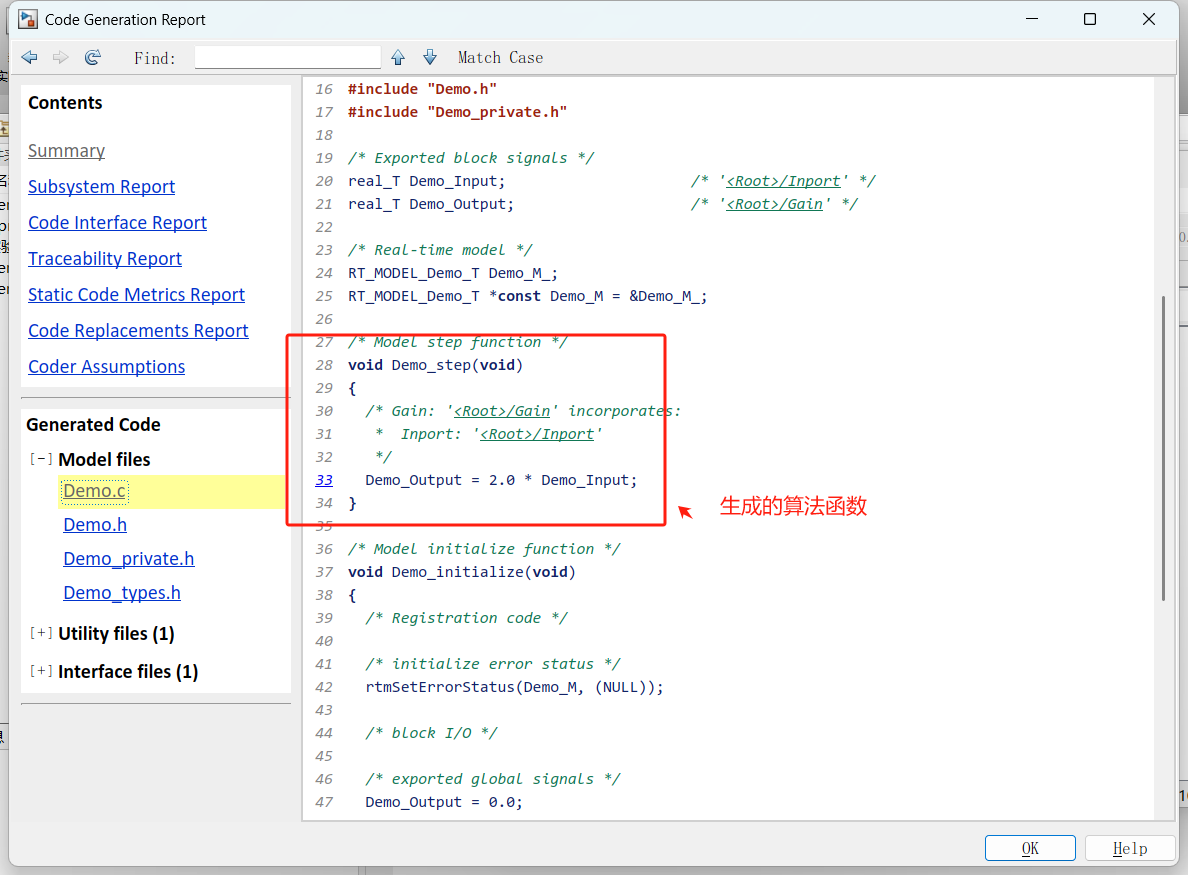

1、ctrl + B 一键生成代码

四、移植代码到STM32项目中

1、需要移植的文件

2、移植到工程的操作就不讲解了

3、将文件加载到工程中，再修改main.c

五、实验结果

六、参考资料

1、软件集成：Simulink与STM32联合开发_simulink 生成的代码怎么下载到stm32-CSDN博客

2、Simulink相关配置： Storage Class配置_simulink storage class-CSDN博客
