忘记点发布结果昨天写的全部丢失了，10-4到11-1全没了，麻了。为什么已发布的博客不能点保存草稿！！！

一、简介

Ⅰ课程简介

1-1

略

Ⅱ、STM32简介

1-2

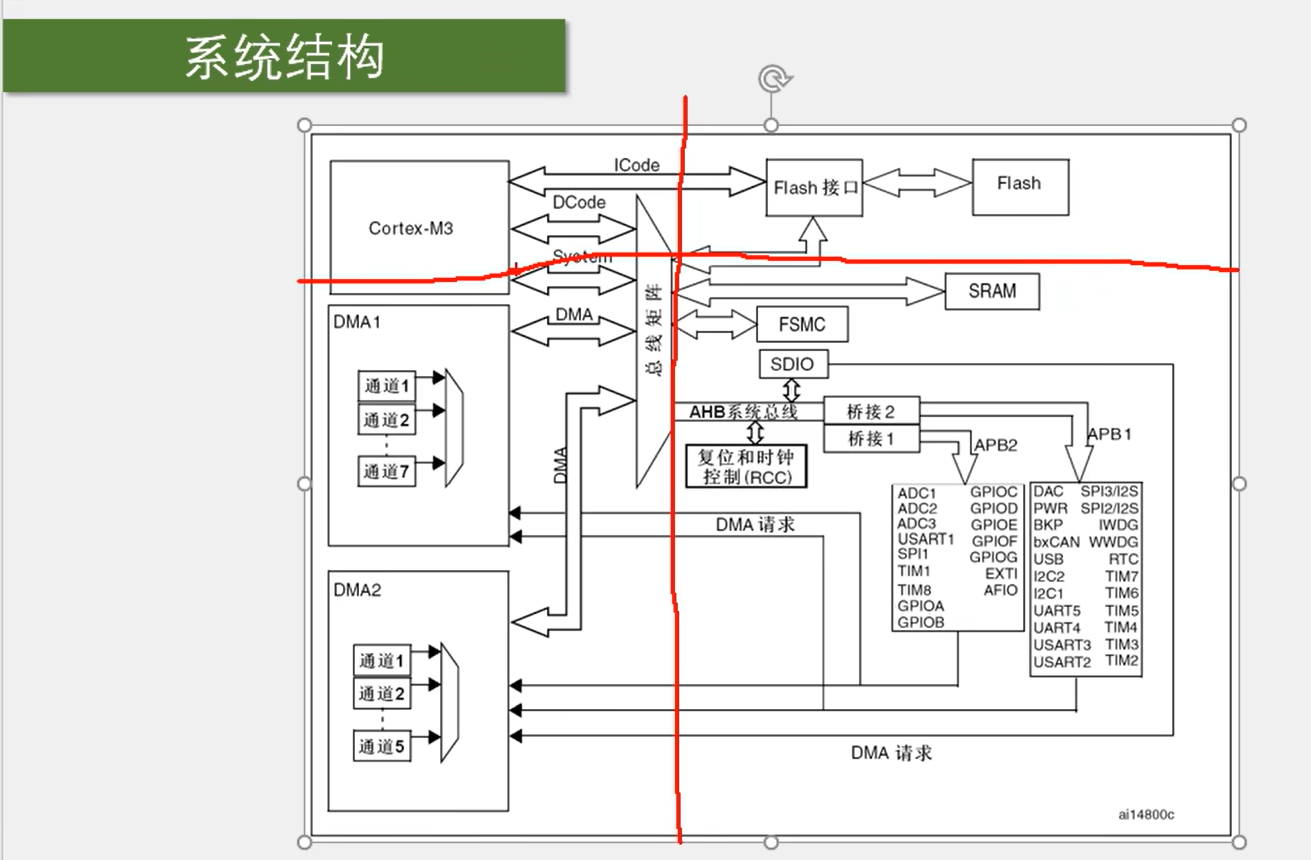

本节，我们把STM32的基本情况、ARM内核、参数、外设、命名规则、系统结构、引脚定义、启动配置、最小系统都介绍了

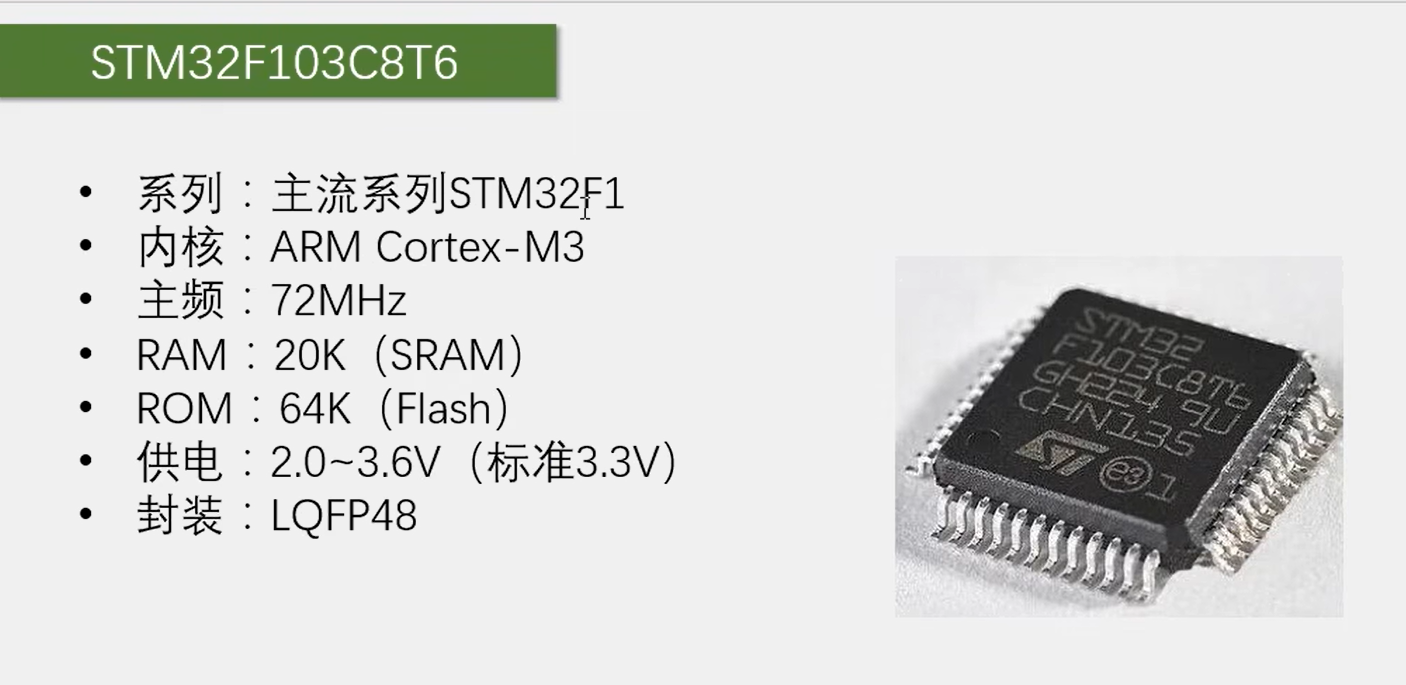

所用STM32

这里的RAM就是运行内存，实际的存储质是SRAM。

这里的ROM就是程序存储器，实际的存储介质是Flash闪存。

如果是5V电压，那需要加一个稳芯片，把电压降到3.3V，再给STM32供电。

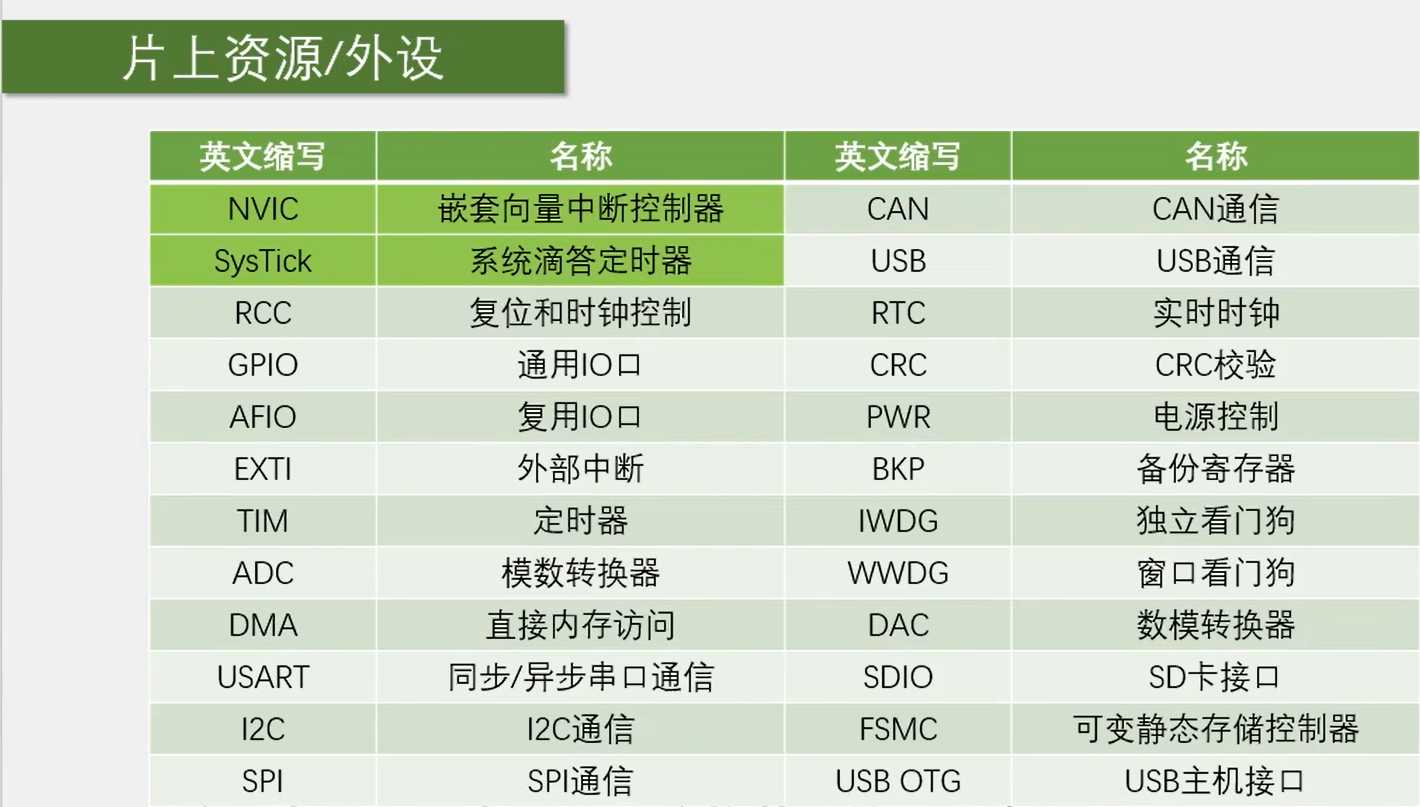

外设（peripheral）。前两个深色的是内核里面的外设。

13：30——18：50 各外设简略介绍。

以上是STM32F1整个系列的所有外设，芯片具体有哪个外设要看手册。

引脚相关介绍在34：11之前。

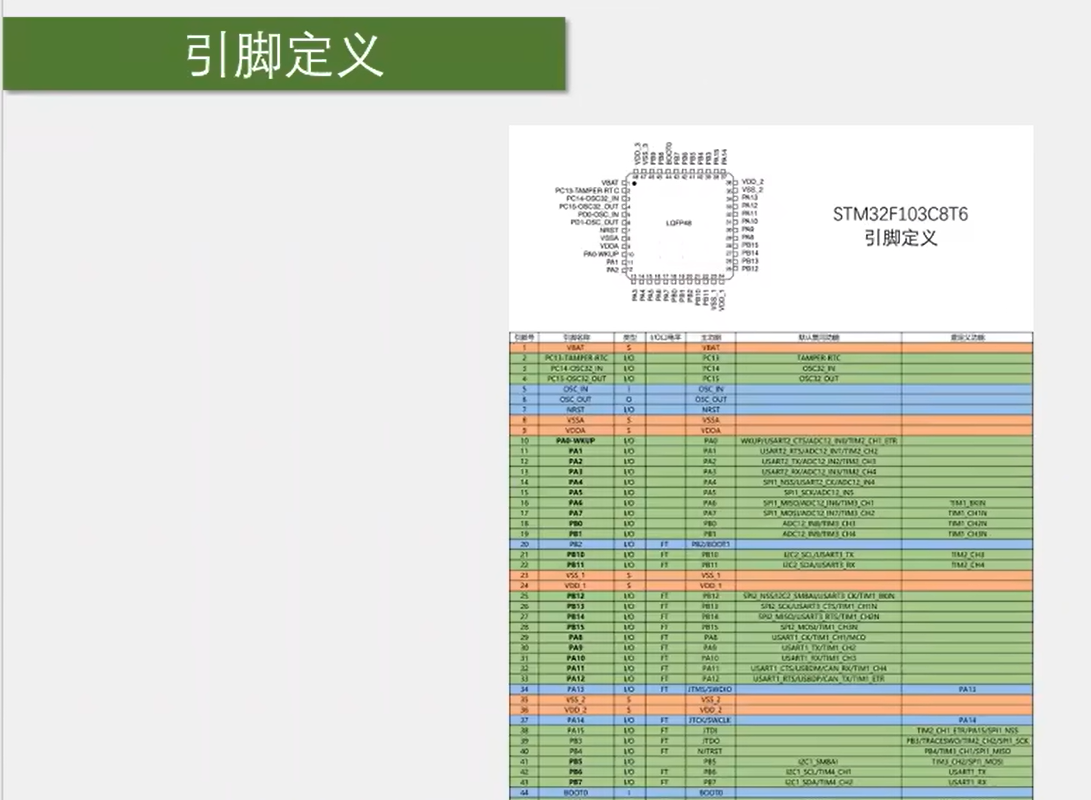

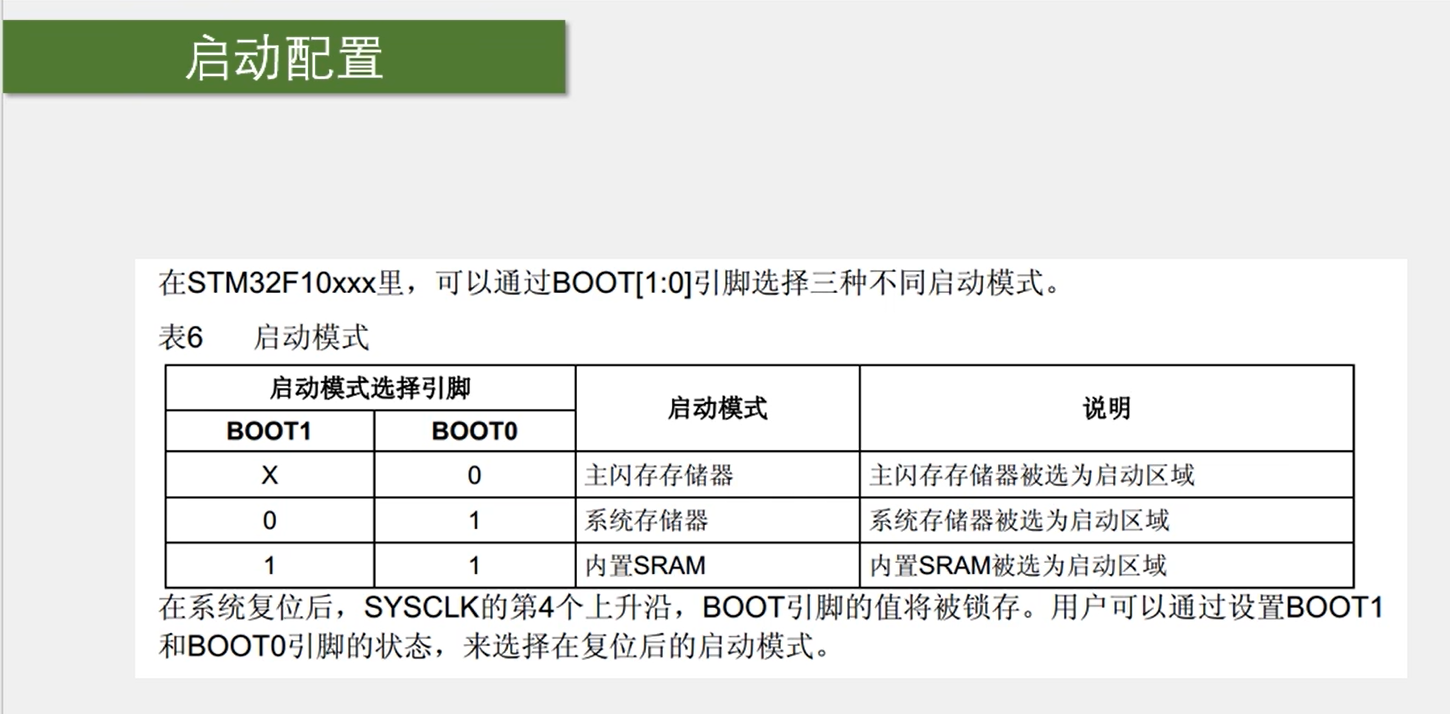

这个启动配置的作用就是指定程序开始运行的位置。一般情况下，程序都是在Fash程序存储器开始执行。即第一种模式，这个模式是最常用的模式。

系统存储器被选为启动区域时，这个模式就是用来做串口下载用的。这个系统存储器存的就是STM32中的一段BootLoader程序，BootLoader程序的作用就是接收串口的数据，然后刷新到主闪存中，这样就可以使用串口下载程序了。一般我们需要串口下载程序的时候会配置到这个模式上。

内置SRAM被选为启动区域时，主要是用来进行程序调试的，现阶段用的比较少。

BOOT引脚的值是在上电复位后的一瞬间有效的。

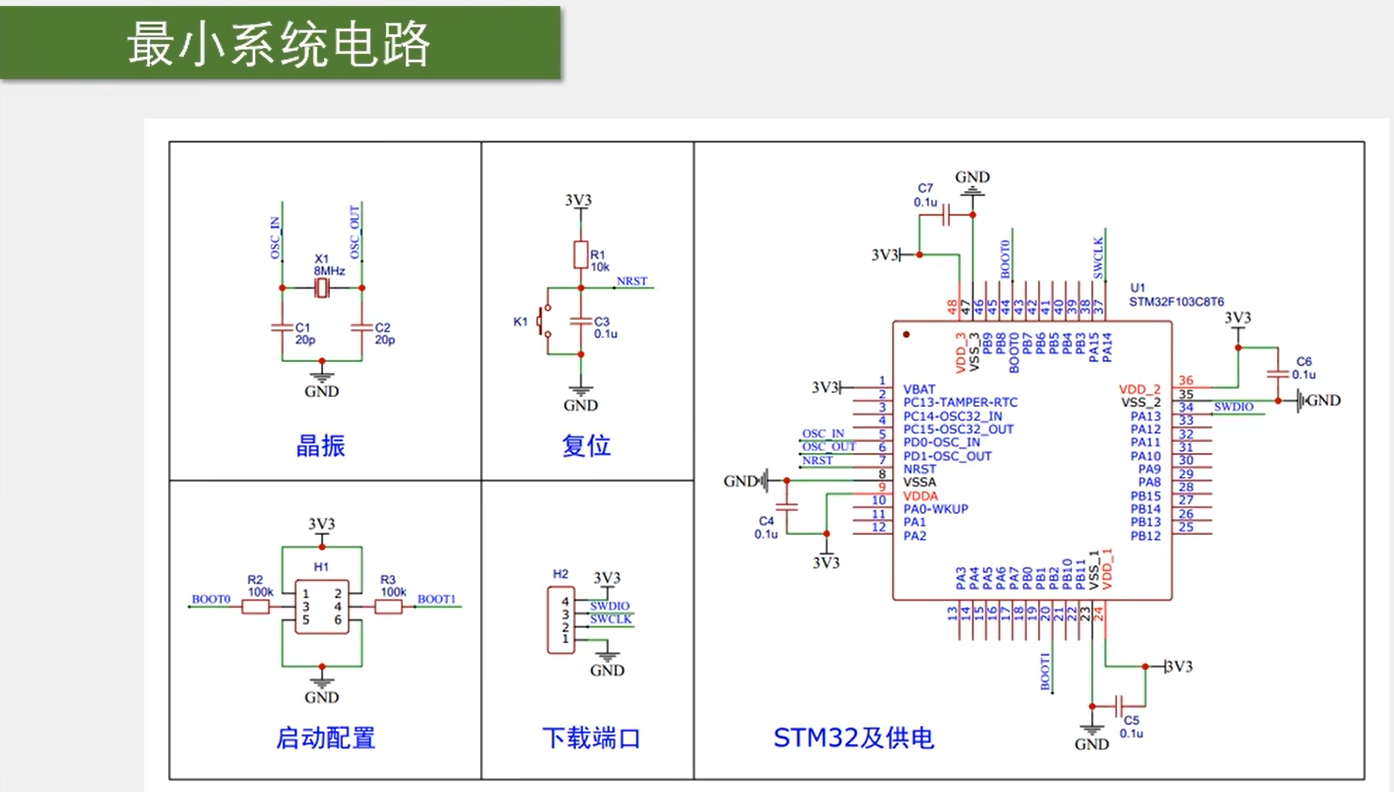

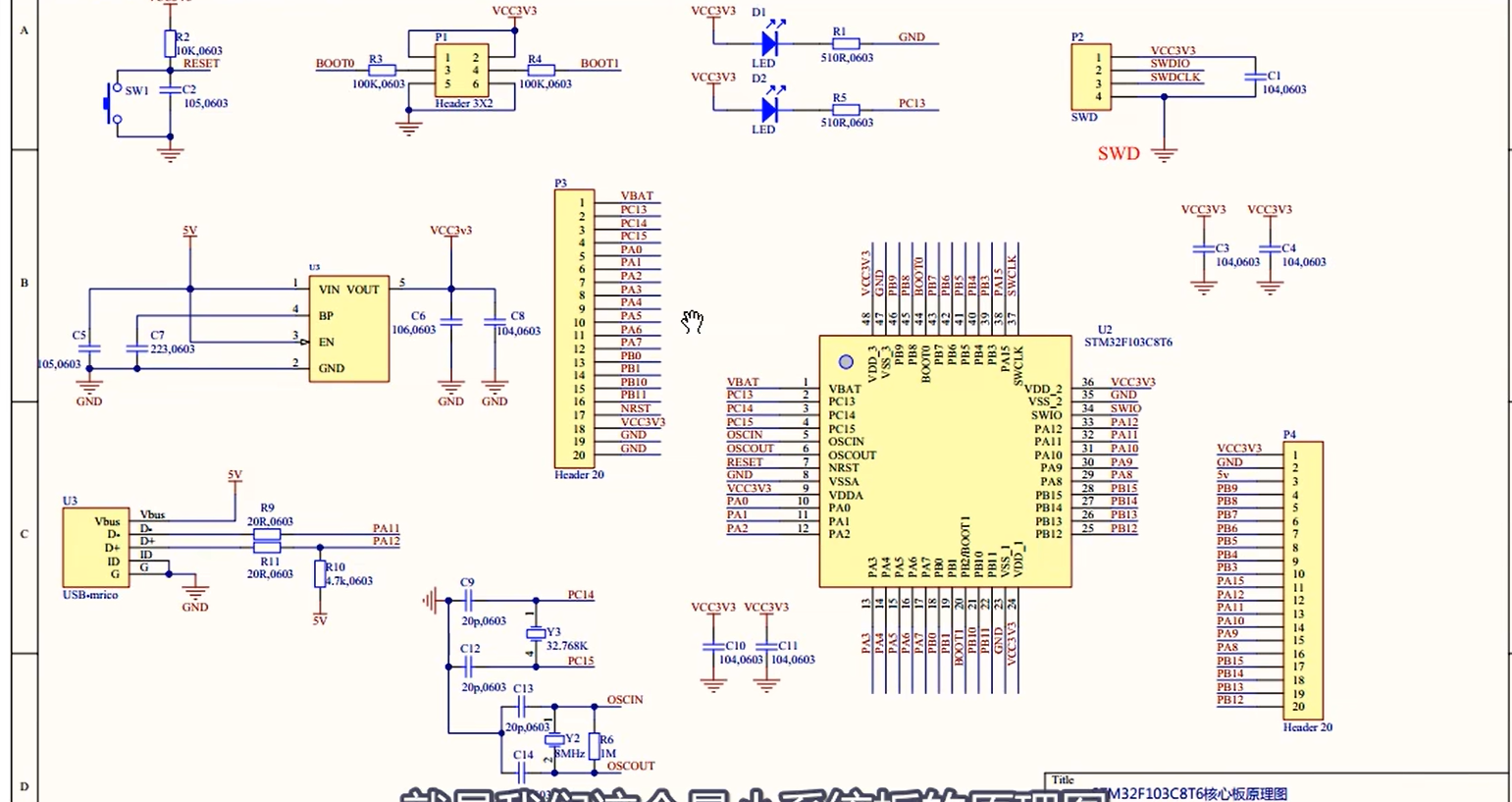

一般来说，我们单片机只有一个芯片是无法工作的，我们需要为他连接最基本的电路，这些最基本的电路就叫做最小系统电路。

在供电的3.3V和GND之间，一般会连接一个滤波电容，这个电容可以保证供电电压的稳定。

晶振电路接了一个8MHz的主时钟晶振，STM32的主晶振般都是8MHZ，8MHz经过内部锁相环倍频，得到72MHz的主频。这个晶振的两根引脚分别通过这两个网络标号，接到STM32的5、6号引脚。另外还需要接两个20pF的电容，作为启震电容，电容的另一端接地即可。

如果需要RTC功能的话，还需要再接一个32.768KHz的晶振，电路和这个一样，接在3、4号引脚。这个OSC32就是32.768KHZ晶振的意思，32768是2的15次方。内部RTC电路经过2的15次方分频，就可以生成1秒的时间信号了。

复位电路是一个10k的电阻和0.1uF的电容组成的，它用来给单片机提供复位信号，这中间的NRST接在STM32的7号引脚。NRST是低电平复位的，当这个复位电路在上电的瞬间，电容是没有电的。

二、软件安装与新建工程

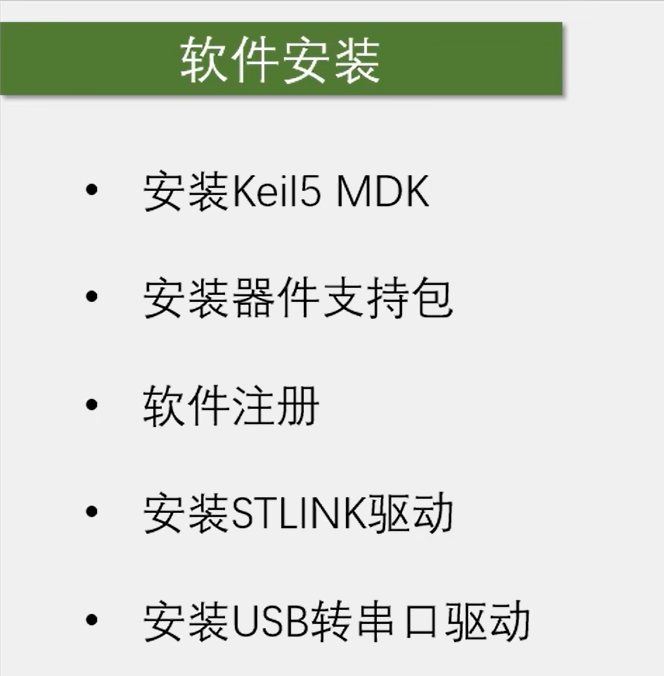

Ⅰ、软件安装

1.安装支持包

支持包安装有两种安装方式，一种是离线安装，一种是在线安装。

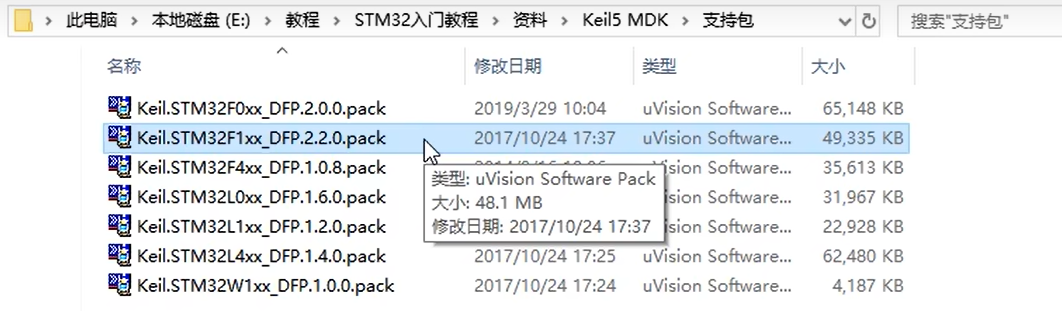

离线安装：选中对应支持包双击安装即可。

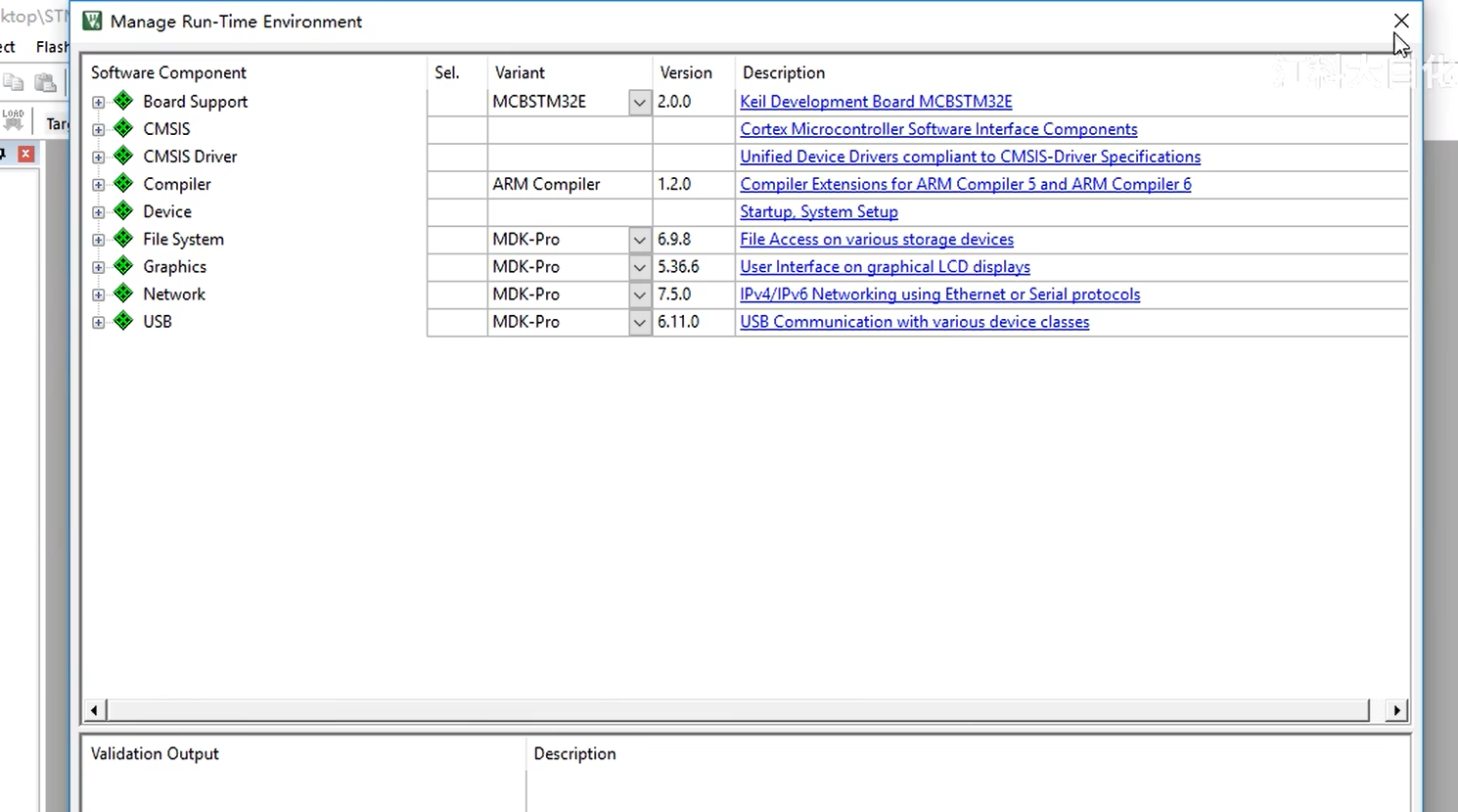

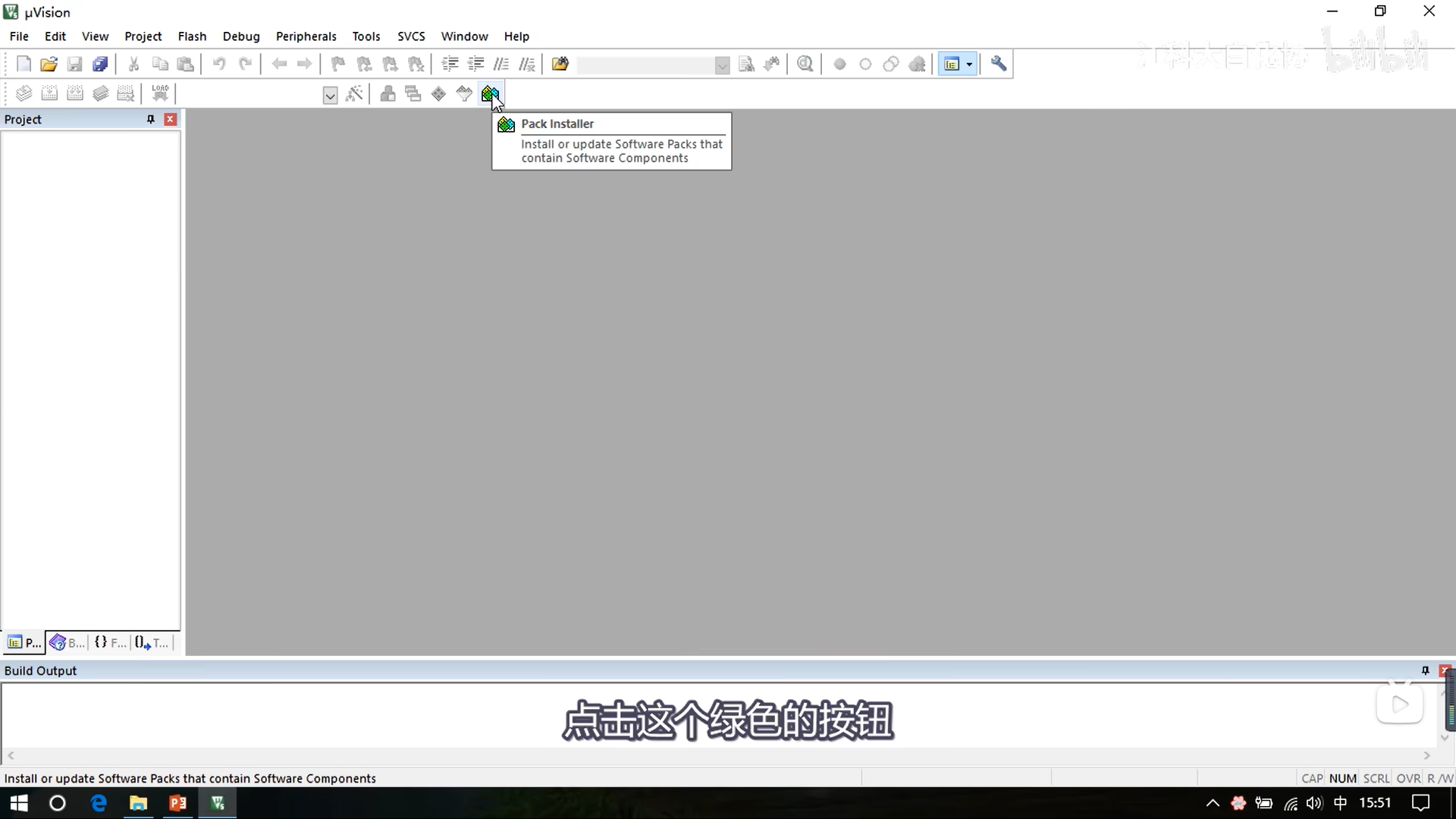

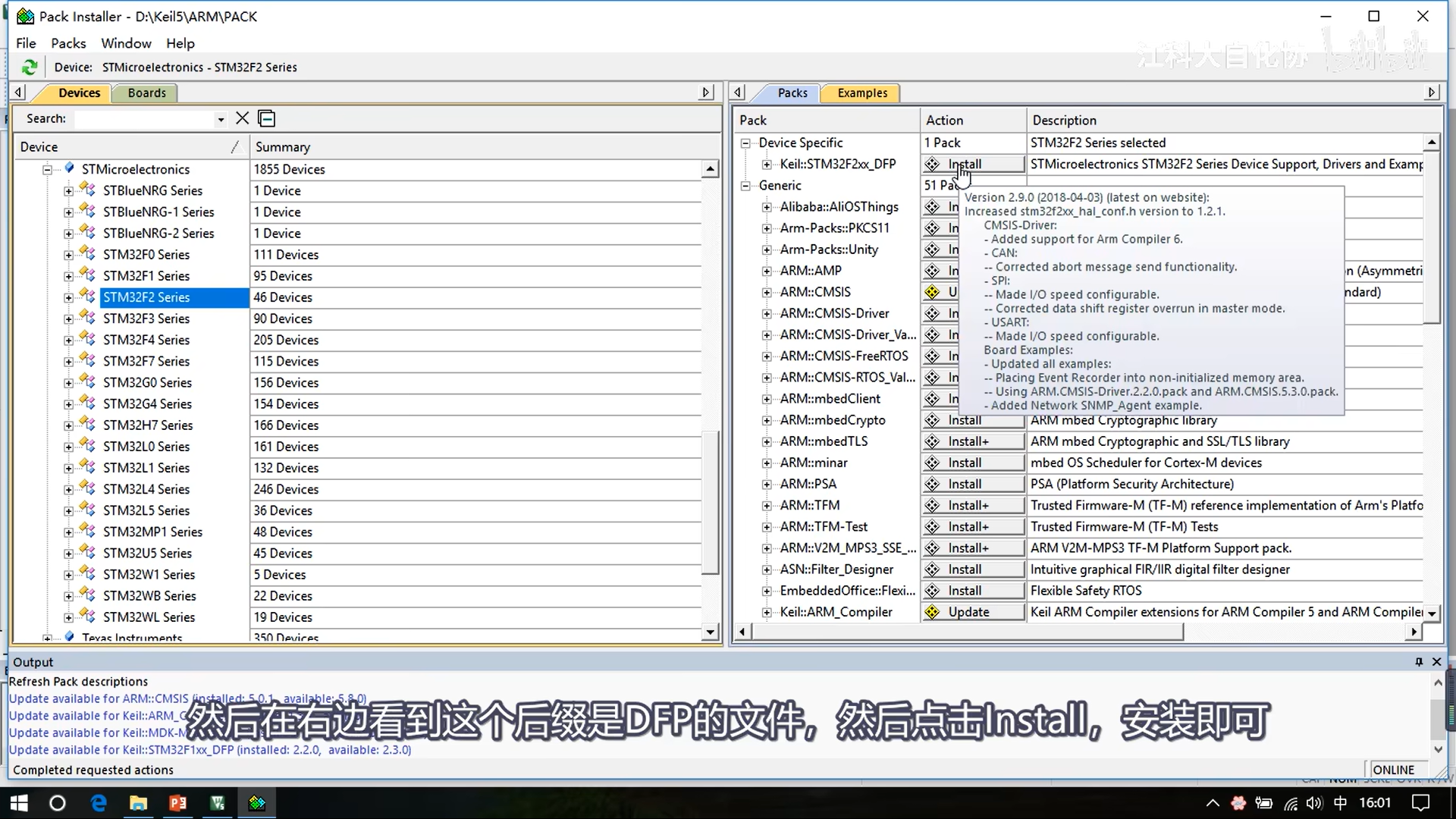

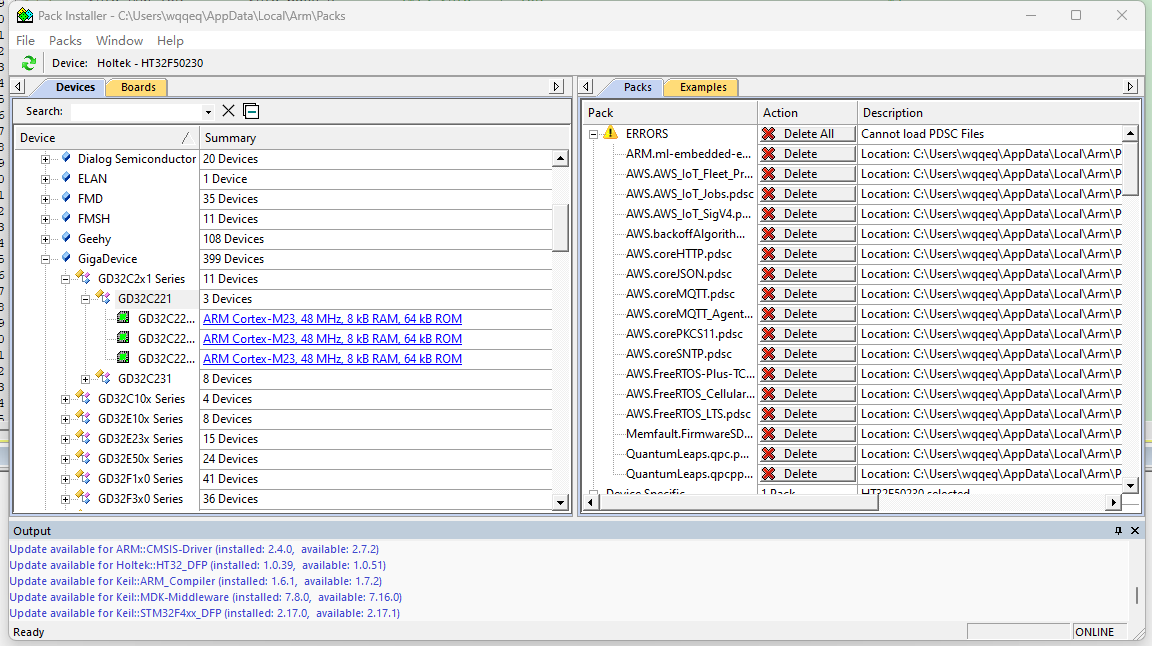

在线安装：点击keil中的此绿色按钮。从官网获取可安装的支持包，加载速度较慢。下载完成后提醒重新加载支持包，点是。

2.新建工程

Project——New ~ Project——建立工程文件——选择芯片

Ⅱ、新建工程

1.STM32的三种开发方式

目前STM32的开发方式主要有基于寄存器的方式、基于标准库也就是库函数的方式和基于HAL库的方式。

基于寄存器的方式是用程序直接配置寄存器，来达到我们想要的功能。这种方式最底层、最直接、效率会更高一些。但是由于STM32的结构复杂、寄存器太多，所以基于寄存器的方式目前是不推荐的。

基于库函数的方式是使用ST官方提供的封装好的函数，通过调用这些函数来间接地配置寄存器。由于ST对寄存器封装的比较好，所以这种方式既能满足对寄存器的配置，对开发人员也比较友好，有利于提高开发效率。

我们本课程使用的就是库函数的开发方式。

最后一个基于HAL库的方式可以用图形化界面快速配置STM32。这个比较适合快速上手STM32的情况，但是这种方式隐藏了底层逻辑，如果你对STM32不熟悉，基本只能停留在很浅的水平。所以目前暂时不推荐HAL库，但是推荐你学过标准库之后，去了解一下这个方式，毕竟这个HAL库还是非常方便的。

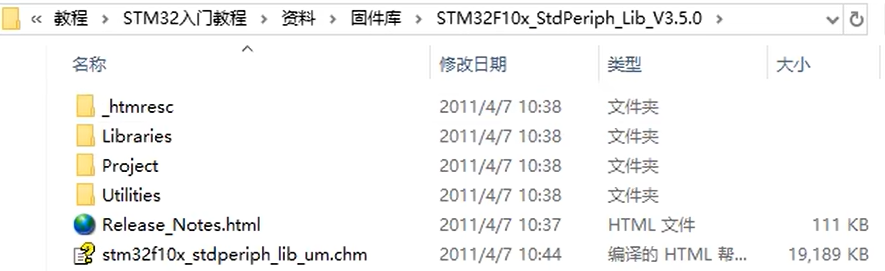

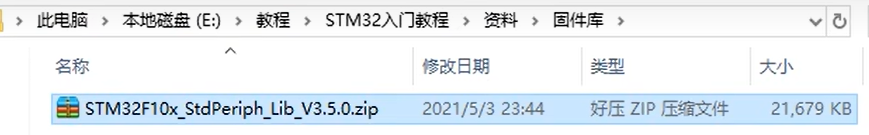

那使用库函数的方式，我们需要准备一个STM32库函数的压缩包。并解压得到库函数的文件夹目录。

第一个文件夹是俩图片没用。

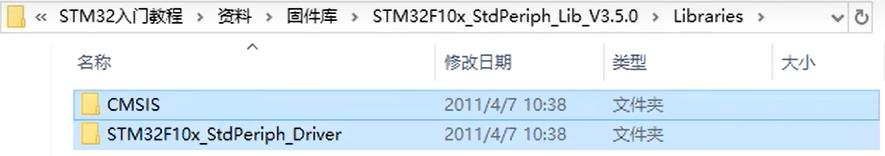

第二个Libraries里面就是库函数的文件了，我们之后建工程时会用到。

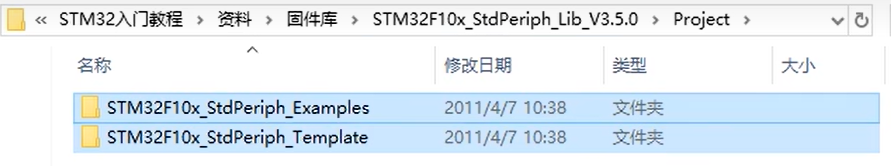

第三个Project是官方提供的工程示例和模板，以后使用库函数的时候可以参考一下。

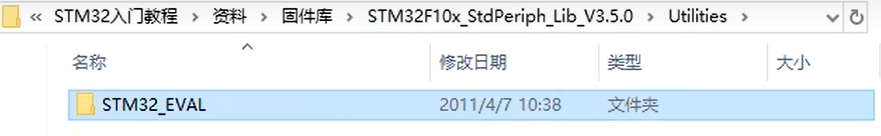

第四个Utilities是STM32官方评估板的相关例程。这个评估板就是官方用STM32做的一个小电路板，用来测评STM32的。这个文件夹里面存的就是这个小电路板的测评程序。

接下来后面两个文件，一个是库函数的发布文档，一个是使用手册。

2.新建工程

接下来我们就正式开始新建一个基于标准库的工程：

首先，我们需要先建立一个存放工程的文件夹。起个名字，可以叫STM32Project。以后我们的工程都存在这个文件夹下，这样比较方便管理。

接着，我们打开Keil5软件，点击Project——New uVision Project

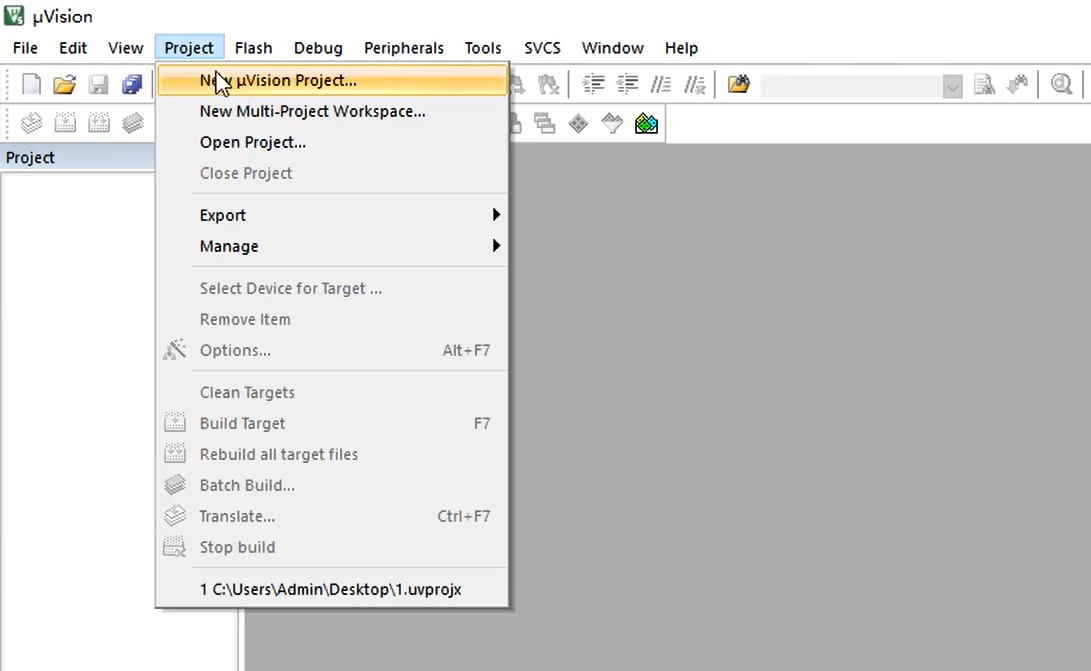

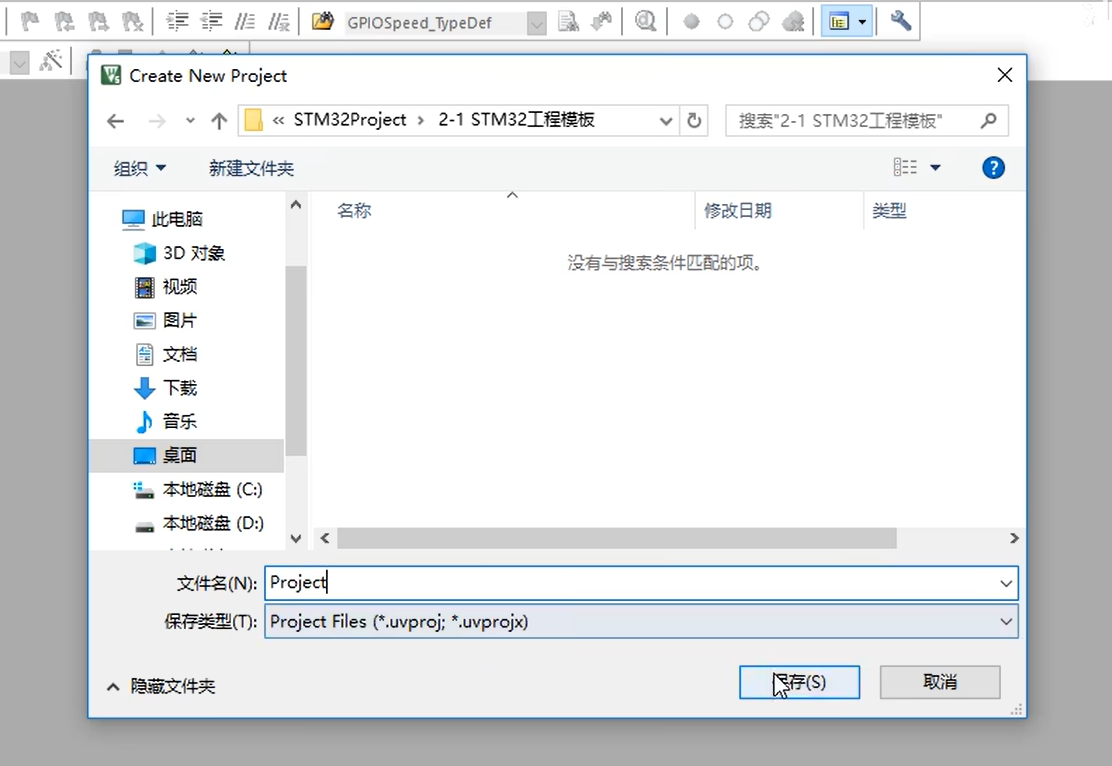

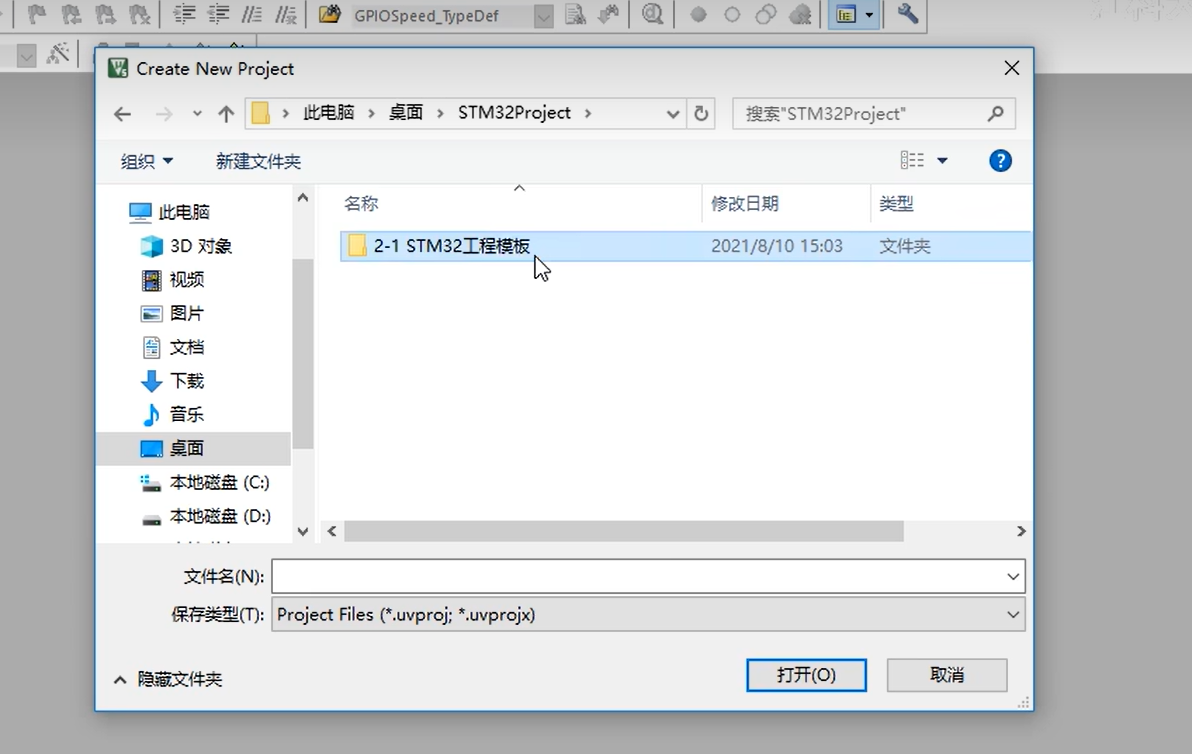

然后，选择我们刚才新建的文件夹，在这里要再新建一个文件夹，用来存放本次的工程。起个名字，叫2-1 STM32工程模板。

然后，点进去，接下来给工程文件起个名字，在这里，我们可以起个通用一点的名字，这个工程是干啥的我们可以在文件夹名称说明，文件夹的名称是很方便改的，这个名称以后不太方便改，所以我们就起个Project的名称，然后点击保存。

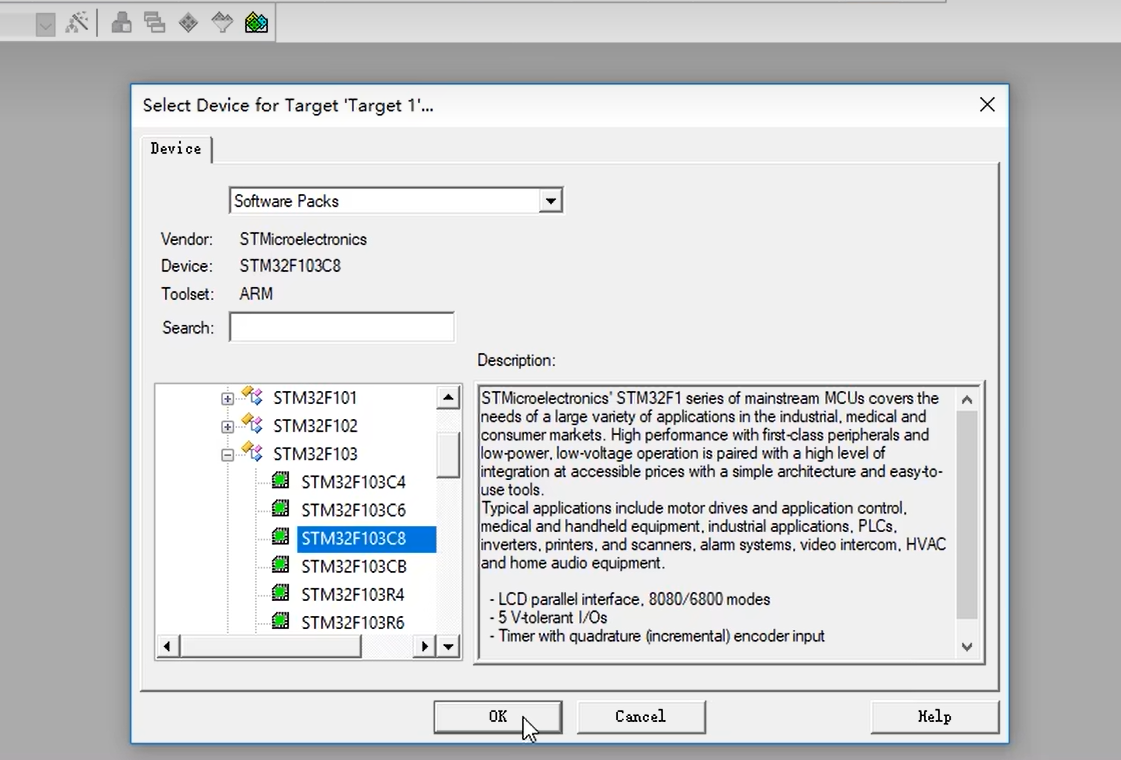

接下来选择器件型号，我们的芯片型号的STM32F103C8T6，所以这里选择STM32F103C8这个，点击OK。

这里弹出的是Keil软件的一个新建工程小助手，这个可以帮助我们快速新建工程。我们暂时不用这个小助手，可以把它关掉。

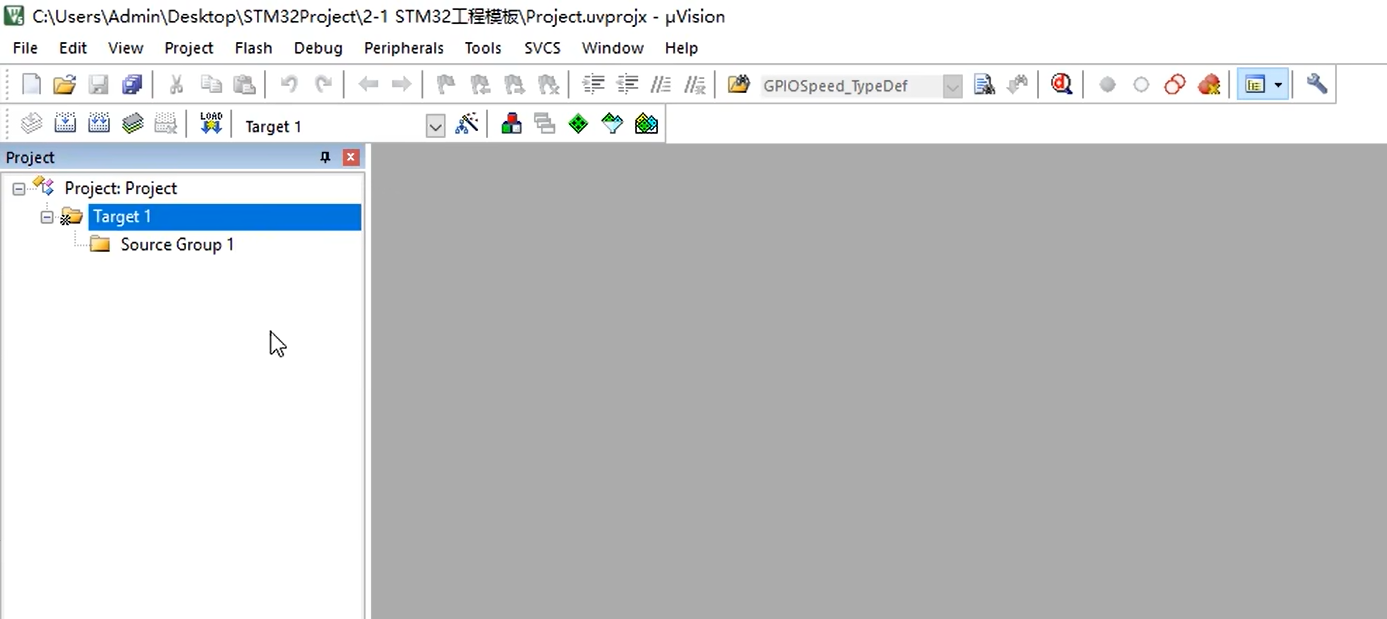

接下来工程就建好了，但是这里的工程文件是空空如也，现在这个工程还是不能直接用的，我们需要给它添加一些工程的必要文件。

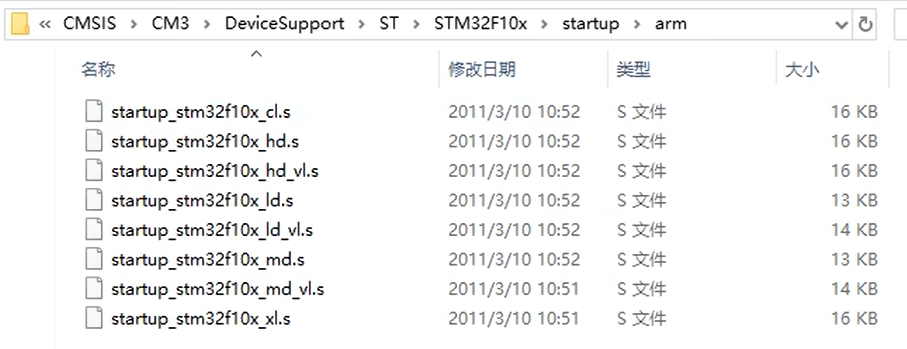

打开固件库的文件夹。打FLibraries, CMSlS,CM3, Devicesupport,ST,STM32F10x,startup, arm。这些就是STM32的启动文件，STM32的程序就是从启动文件开始执行的。我们把这些文件全部都复制下来，然后回到工程模板文件夹里。

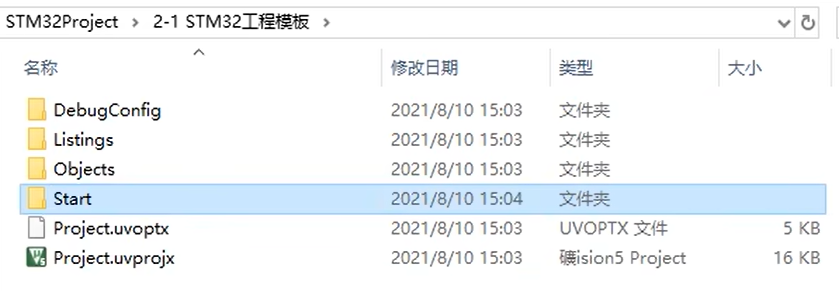

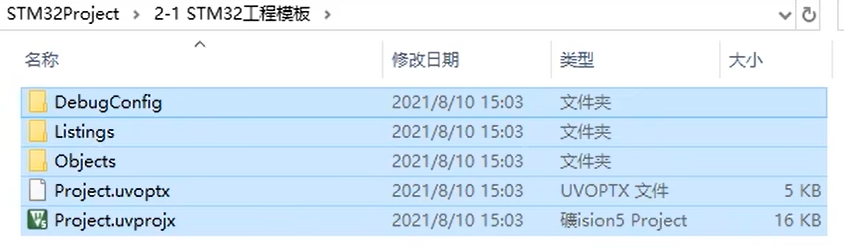

这些就是我们刚才新建工程自动生成的文件。

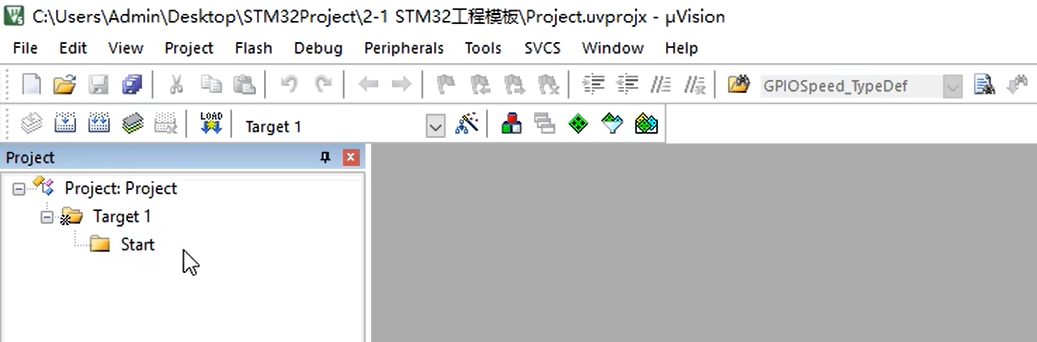

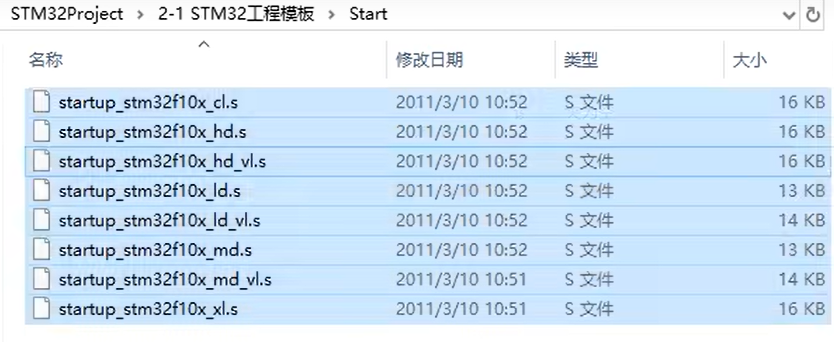

如果直接把启动文件也放在这里，就有点太乱了。所以我们需要新建一个文件夹，可以叫做Start，然后把启动文件粘贴到这里面。

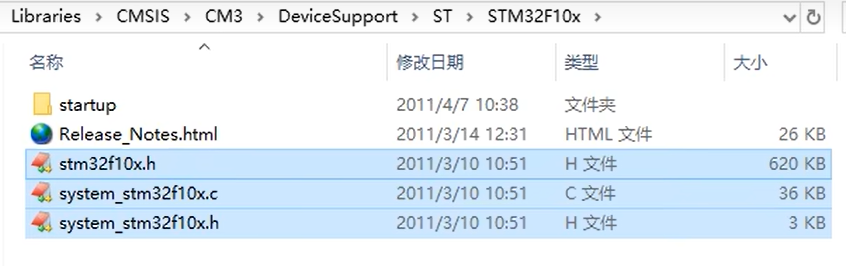

接着我们回到固件库的STM32F10x文件夹，可以看到stm32f10x.h和两个system开头的文件。

这个stm32f10xh，就是STM32的外设寄存器描述文件。它的作用就跟51单片机的头文件REGX52.H一样，是用来描述STM32有哪些寄存器和它对应的地址的。

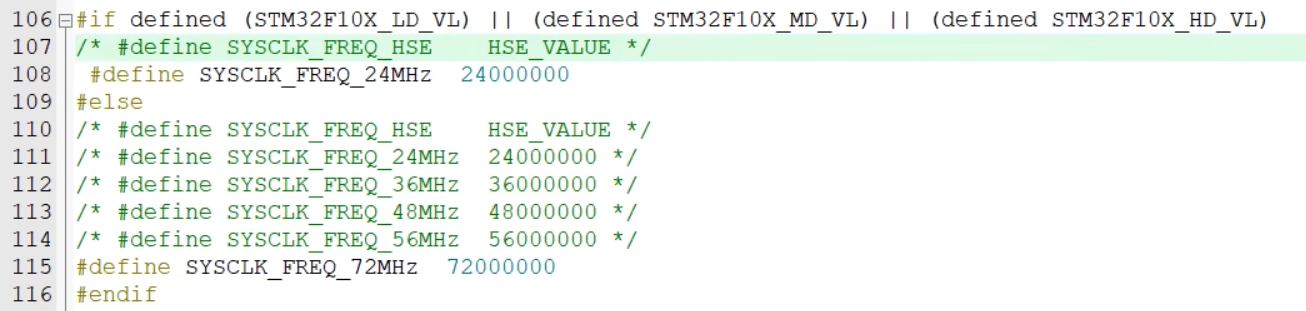

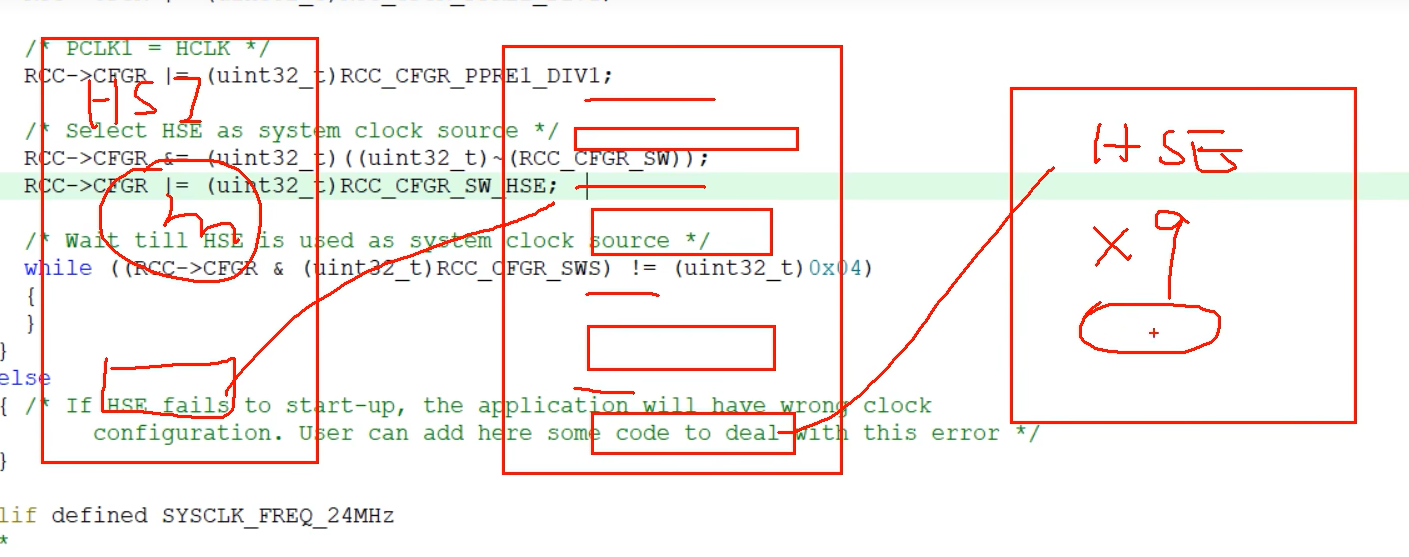

这两个system文件是用来配置时钟的。STM32主频72MHz，就是system文件里的函数配置的。

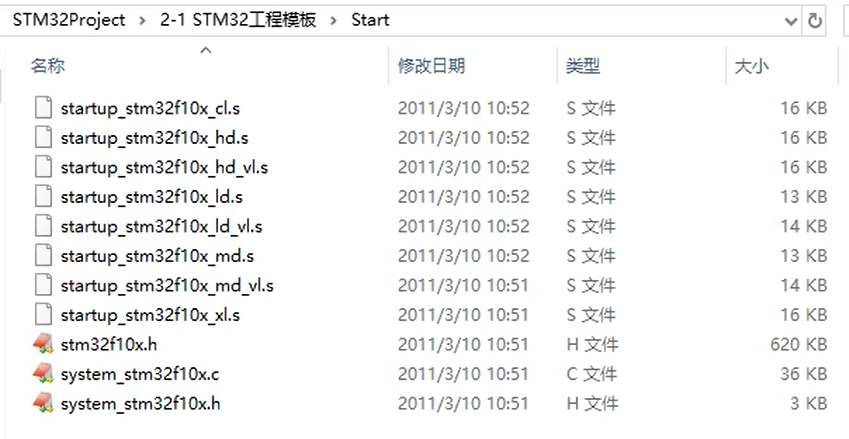

我们把这三个文件复制下来，也粘贴到Start文件夹下。

接下来，因为这个STM32是内核和内核外围的设备组成的，而且这个内核的寄存器描述和外围设备的描述文件不是在一起的，所以我们还需要添加一个内核寄存器的描述文件。

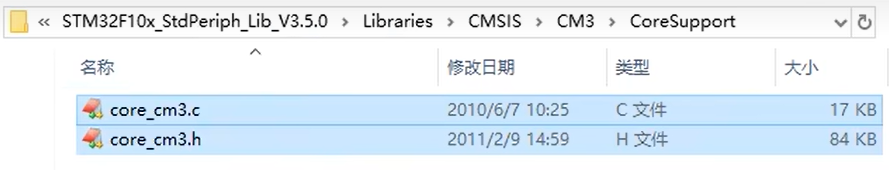

我们可以打开CM3，CoreSupport，这两个cm3(Cortex-M3)文件就是内核的寄存器描述。当然他还带了一些内核的配置函数，所以多了个.c文件，我们把它俩一并复制下来，也粘贴到Start文件夹下。

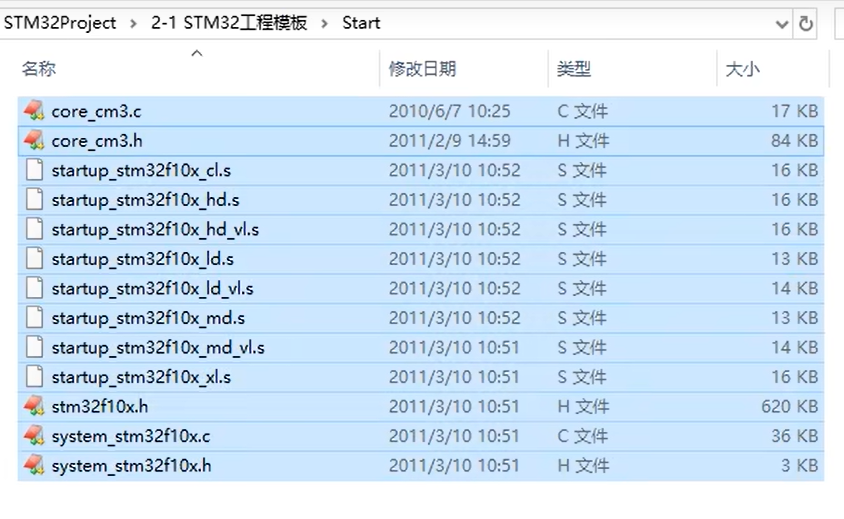

到此为止，我们工程的必要文件就复制完成了。

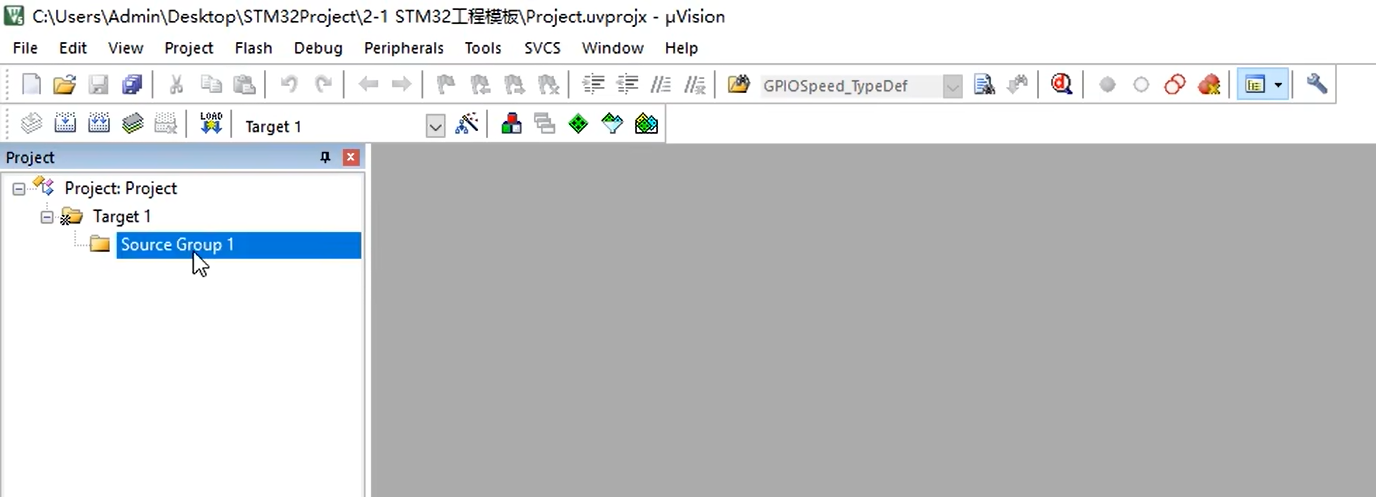

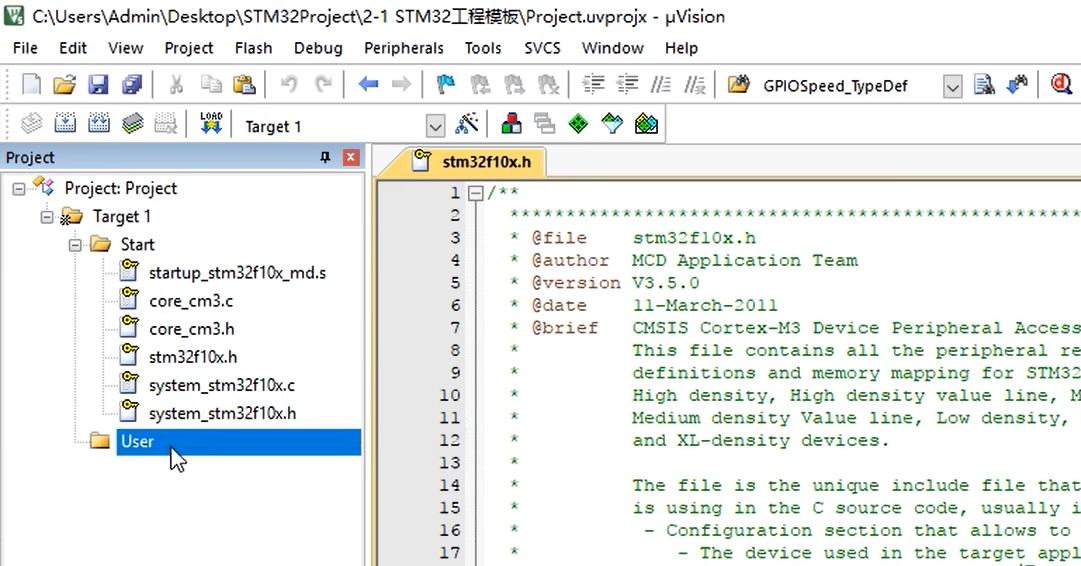

然后我们回到Keil软件，把我们刚才复制的那些文件添加到工程里来。我们可以点击选中这个Source Group，然后再单击一下，把这个组改一下名字，也叫Start。

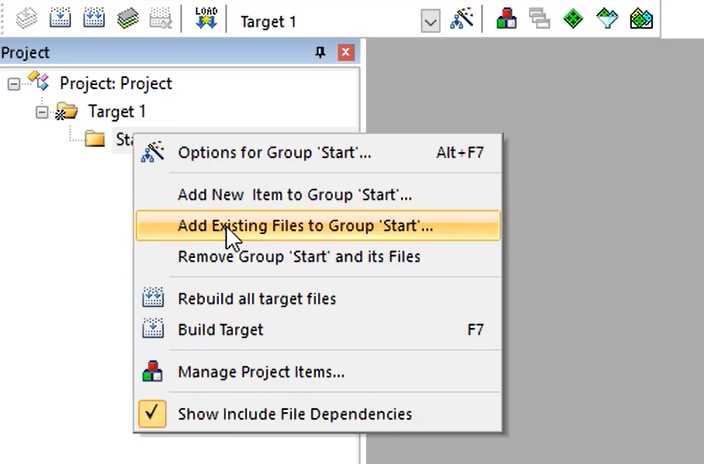

接着右键，选择添加已经存在的文件到组里来。

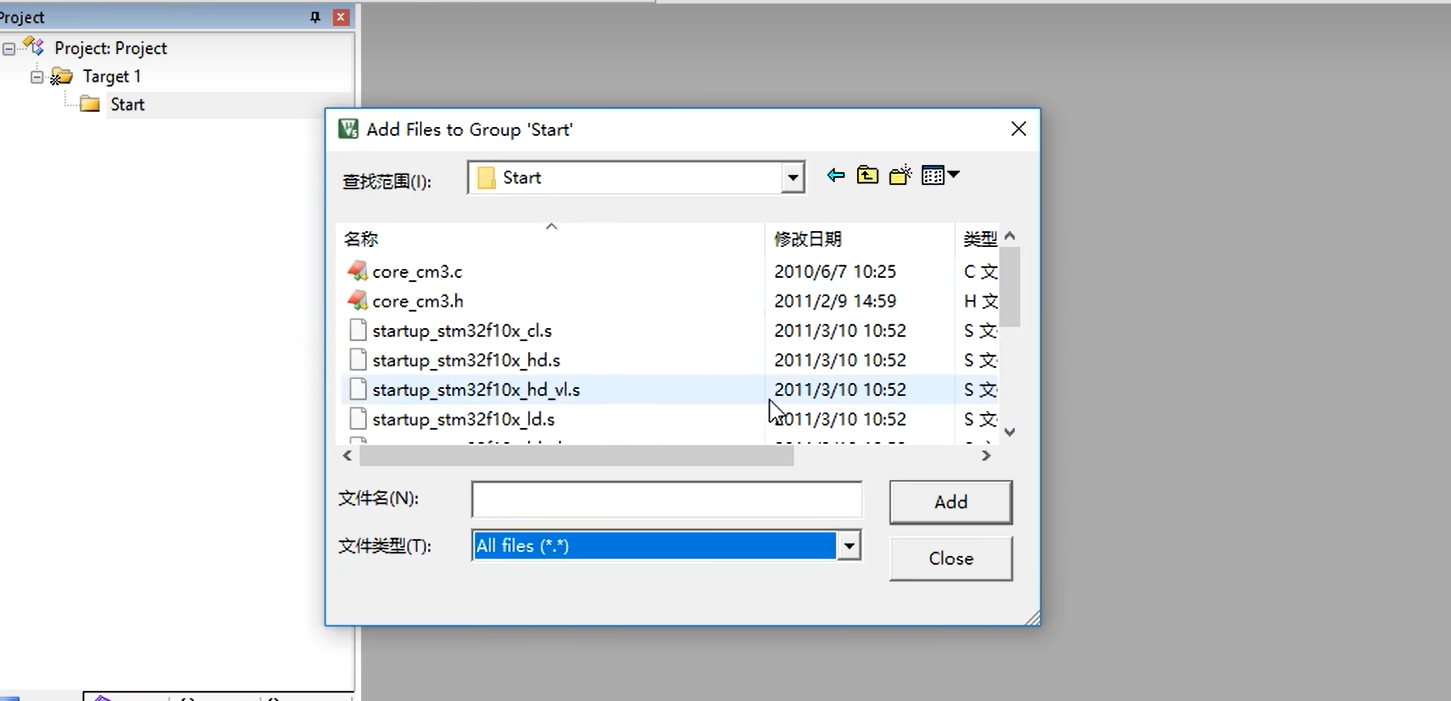

打开Start文件夹，把下面这个文件过滤器选择All files，这样我们就能看到文件实里的所有文件了。

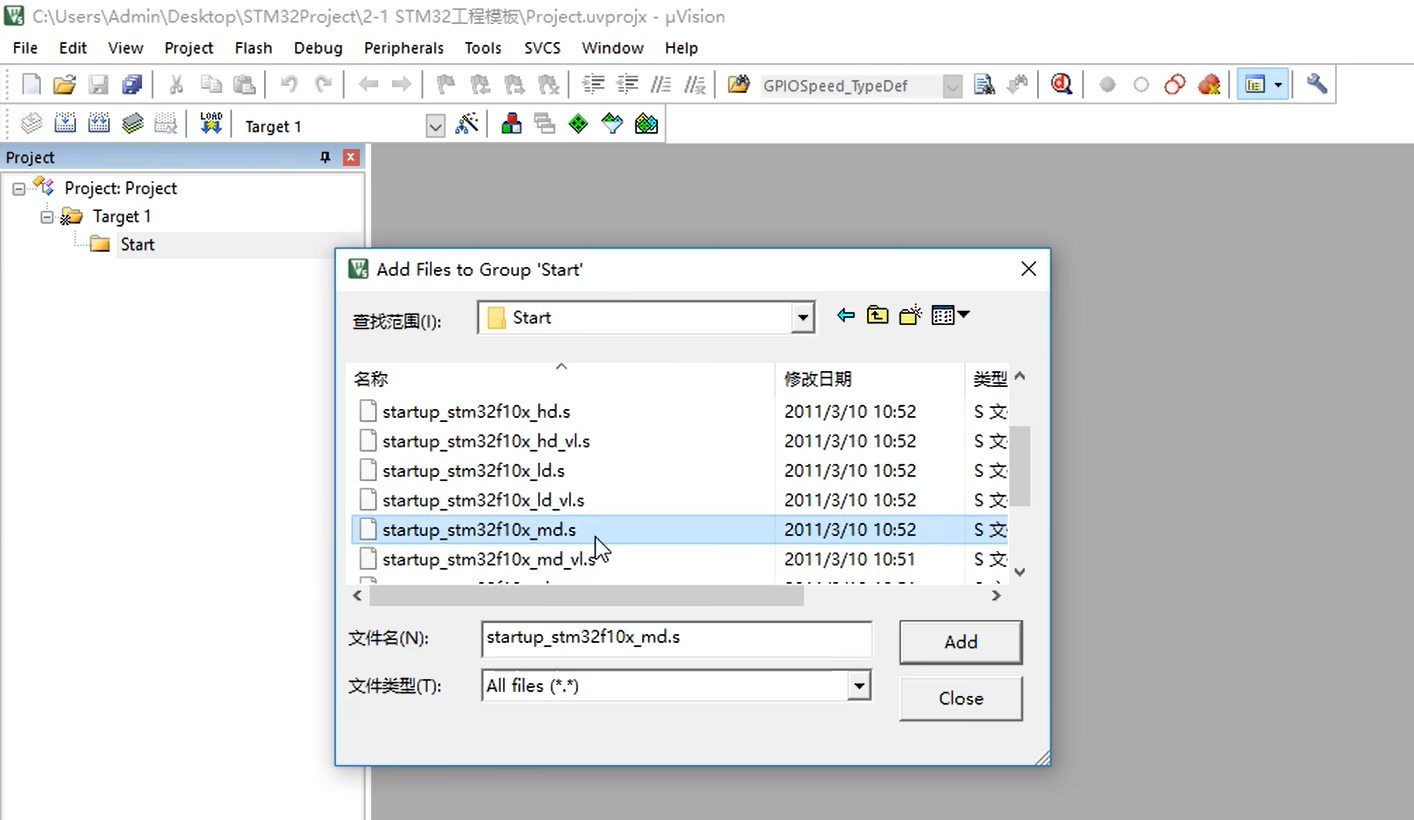

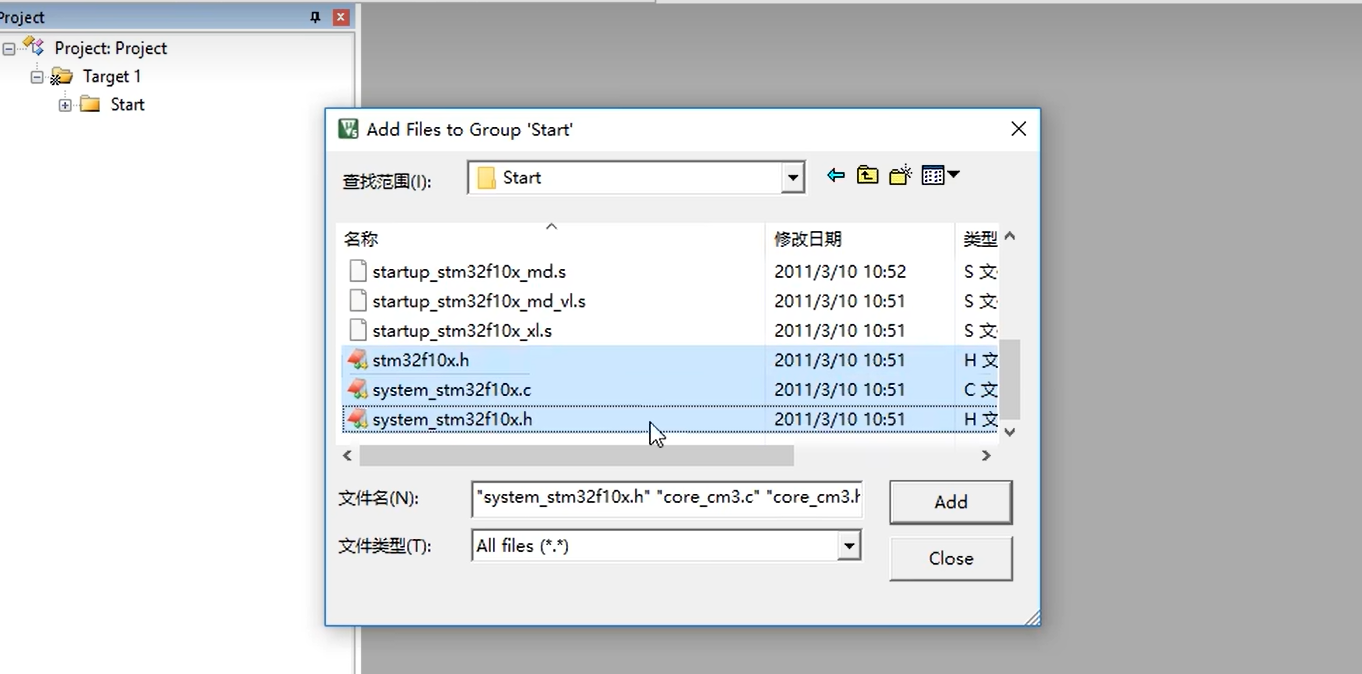

我们首先添加一下启动文件，这个启动文件有很多分类，我们只能添加其中一个。我们视频所用型号需要选择这个后缀为md.s的启动文件。至于启动文件这个怎么选择，我等会再讲。我们选中它，点击add。

然后剩下的.c和.h文件都要添加进来。我们可以按住Ctr键，然后依次选择它们，点击Add，然后Close。

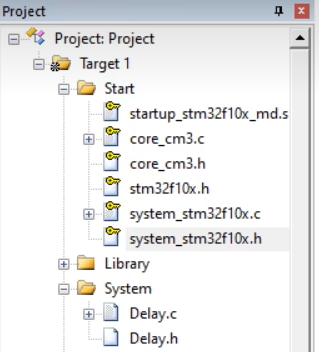

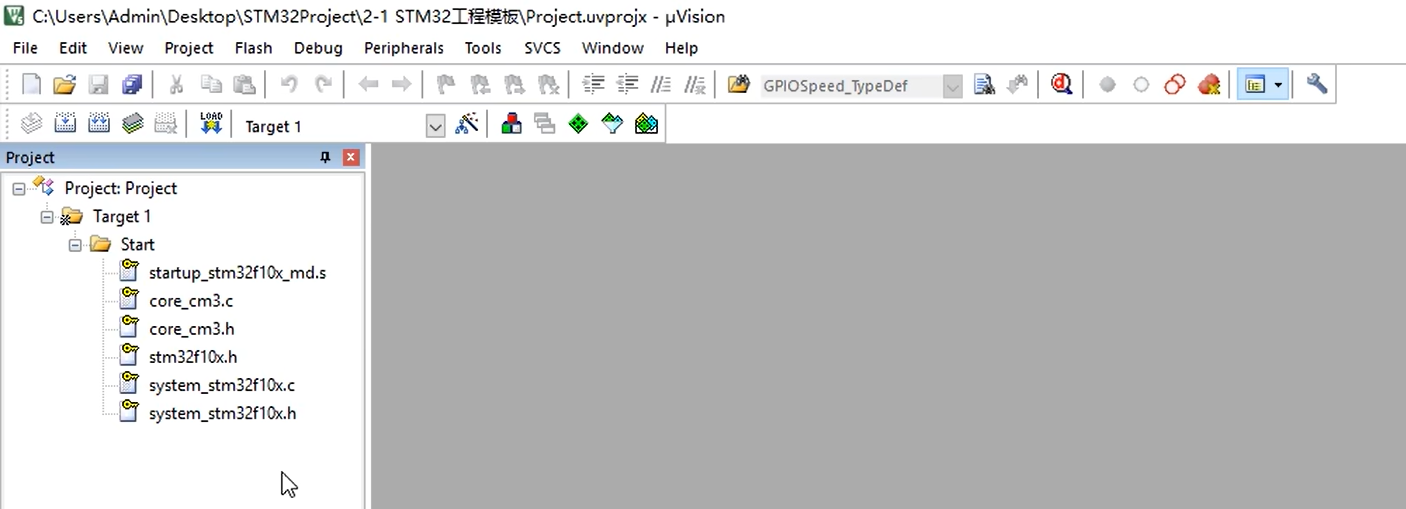

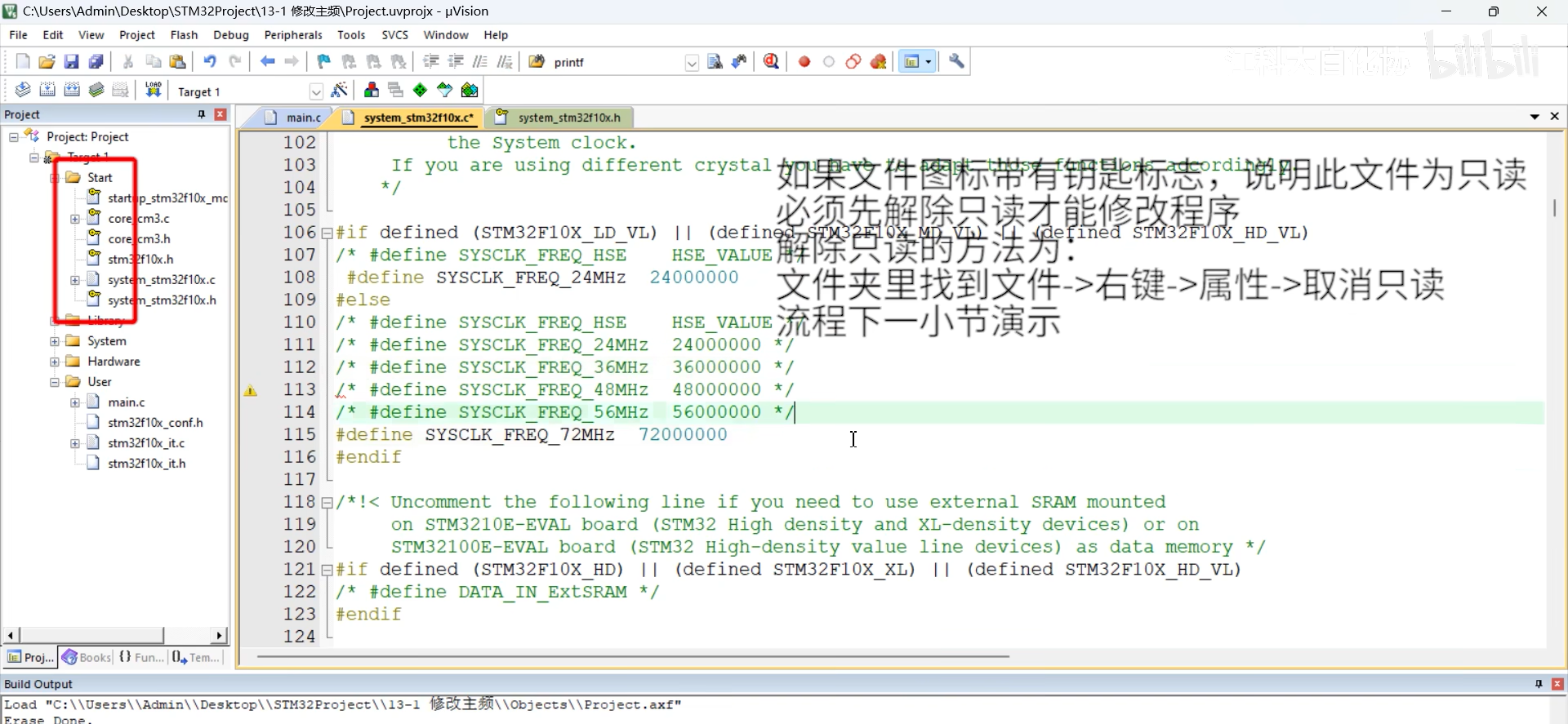

这样，我们Start文件夹里面的文件就添加好了。这里的文件都是STM32里最基本的文件，是不需要我们修改的，我们添加进来即可。文件图标上带了个小钥匙，这个意思是它是个只读的文件，文件内容都是不让我们修改的。

最后我们还需要在工程选项里添加上这个文件夹的头文件路径，要不然软件是找不到.h文件的。

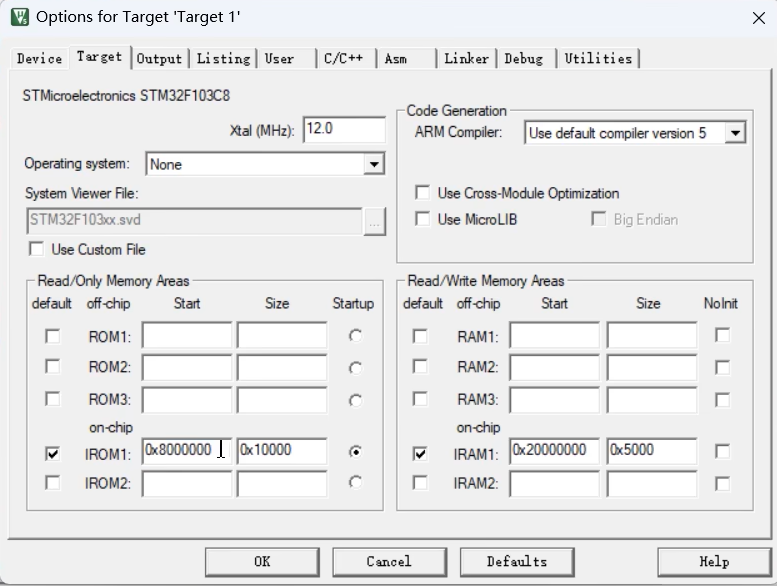

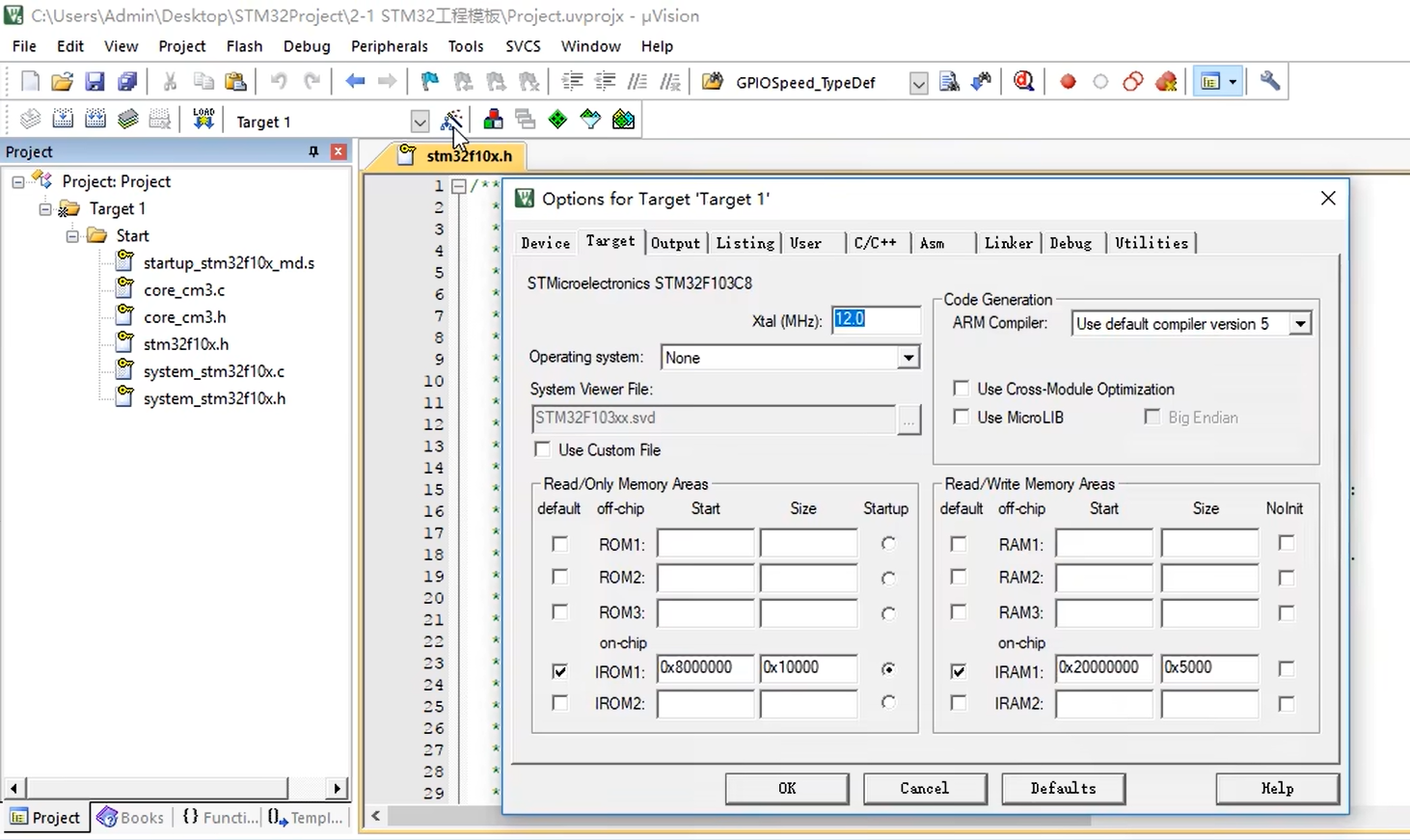

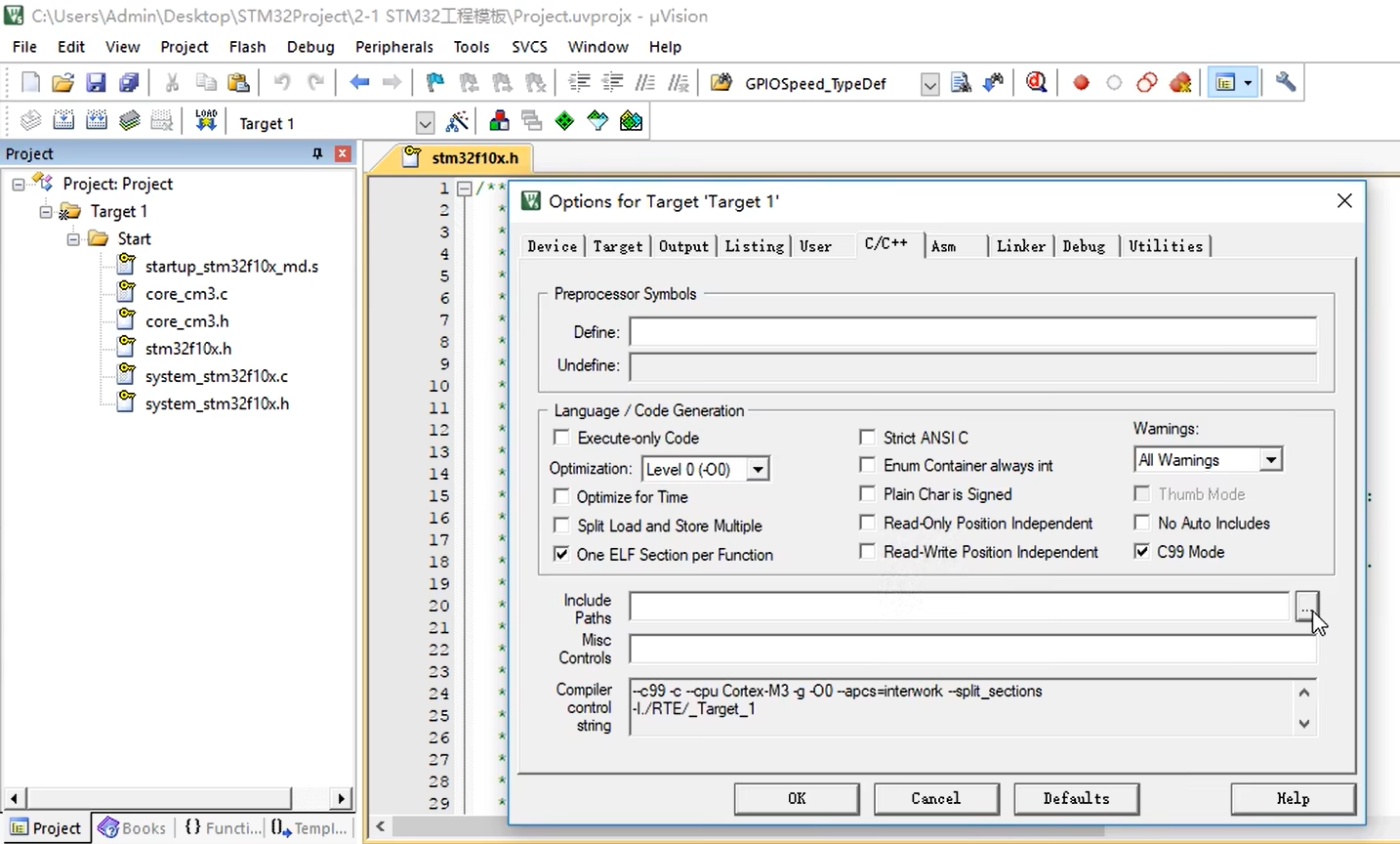

我们点击这个魔术棒按钮，打开工程选项，在C/C++里。

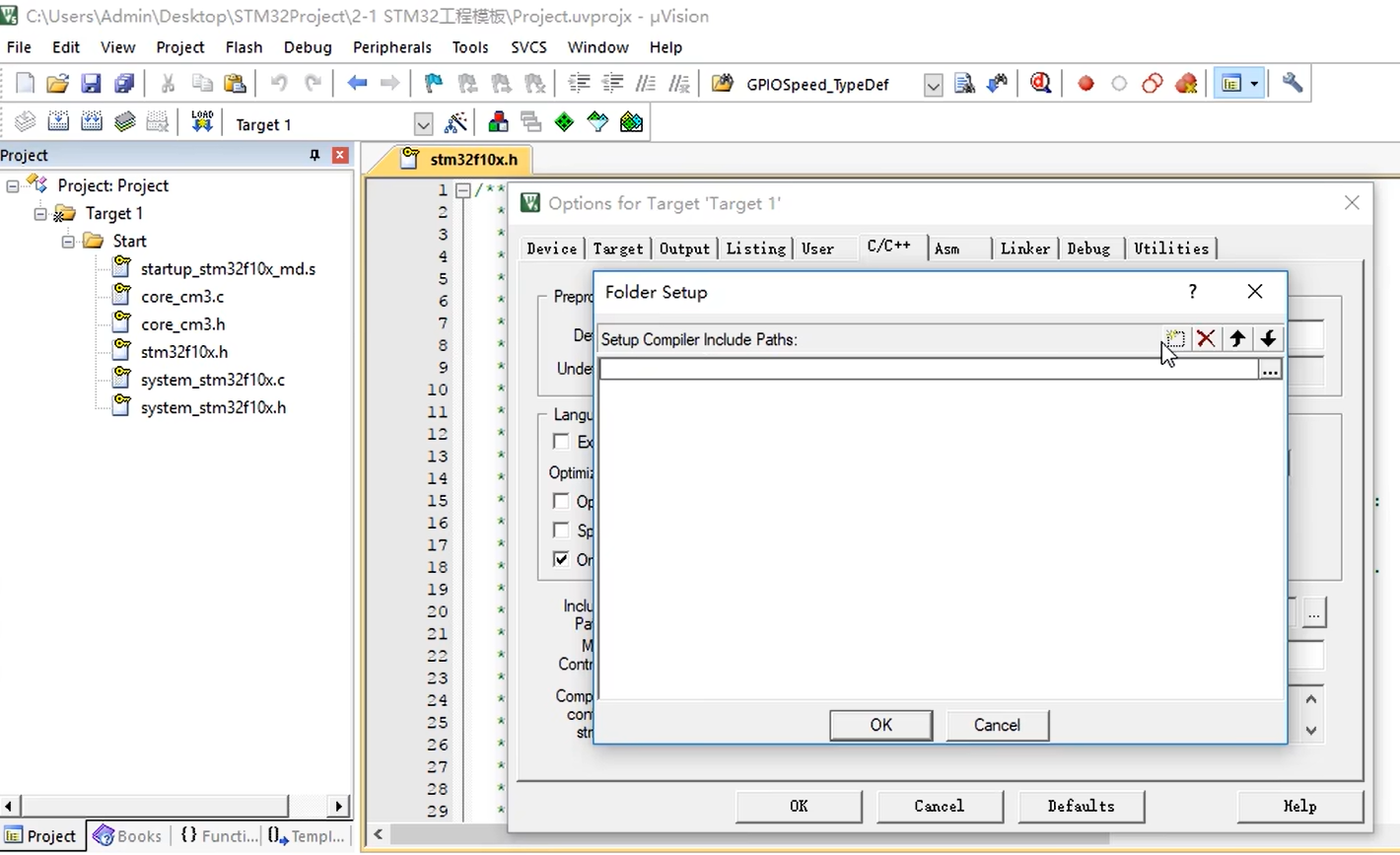

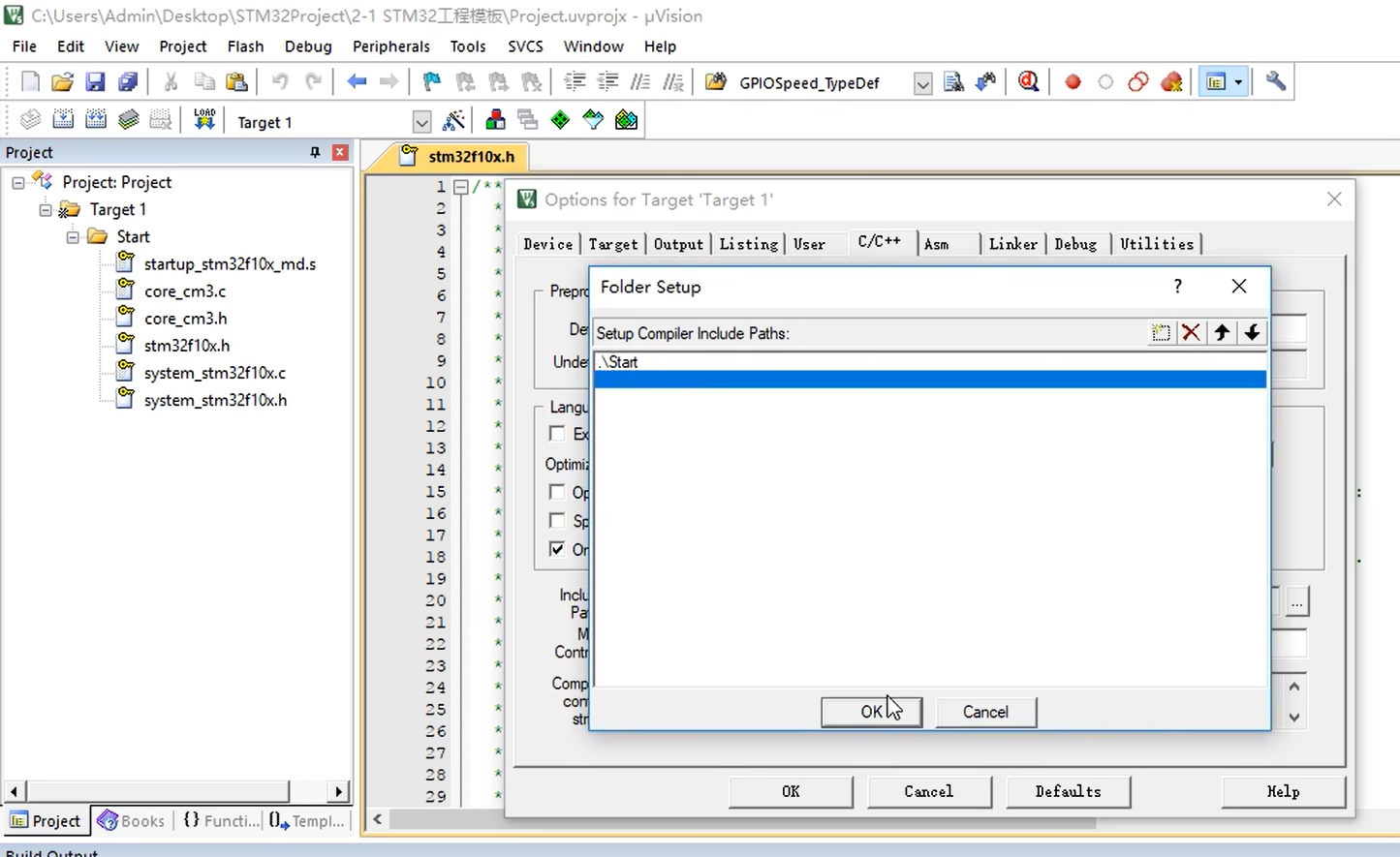

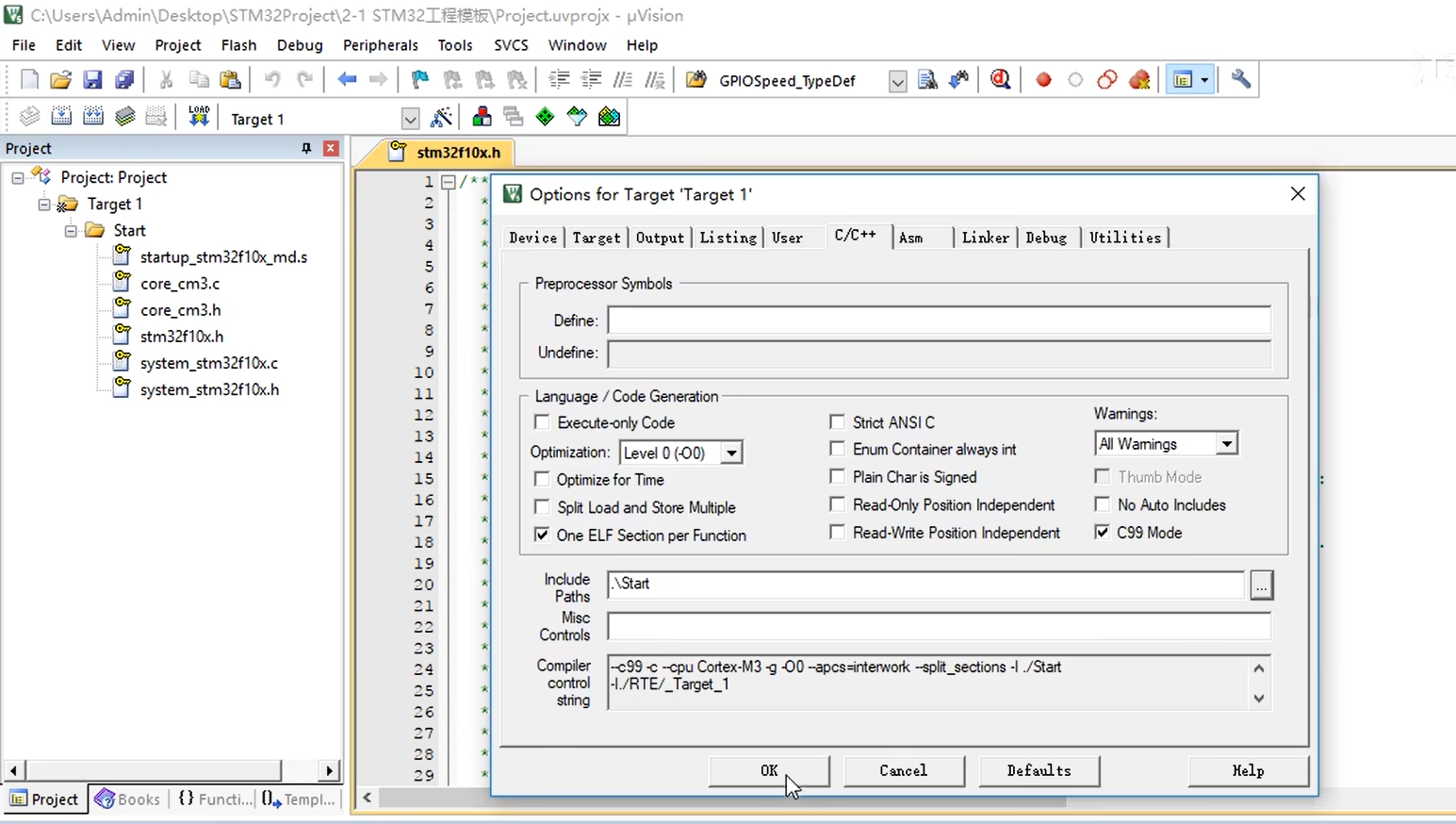

找到这个Include Paths栏，然后点击右边三个点的按钮

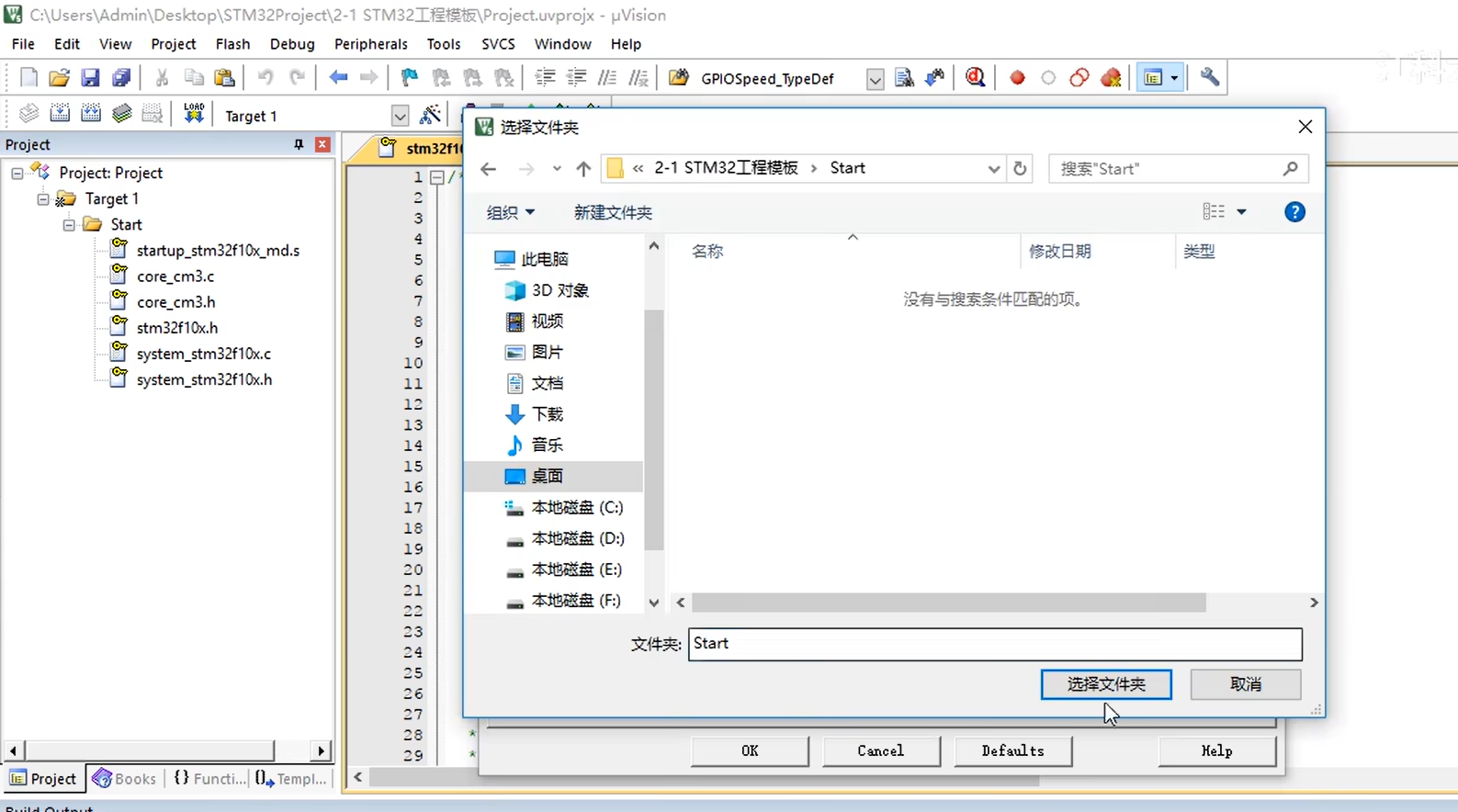

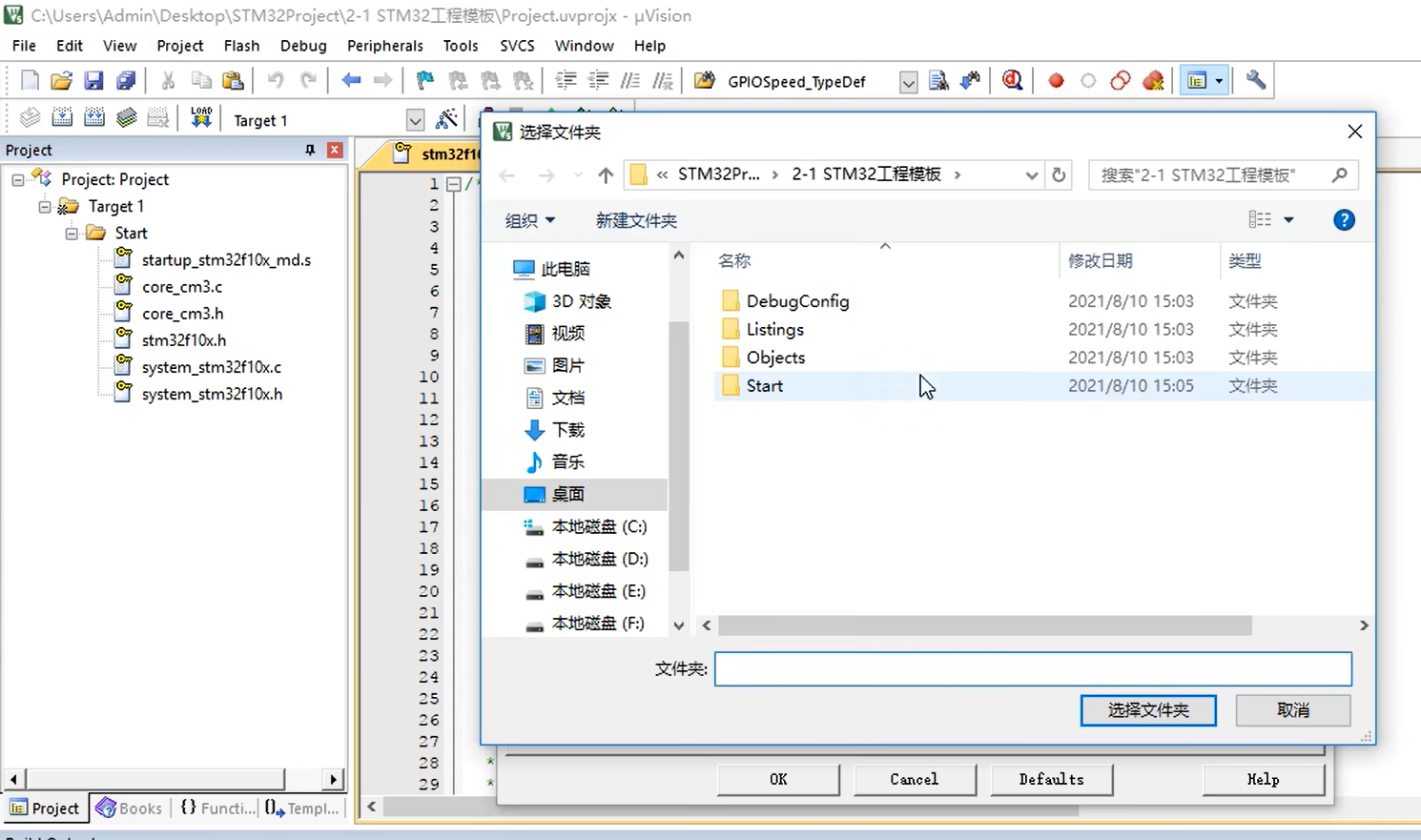

在这里新建路径，然后再点三个点的按钮，把Start的路径添加进来。

点击OK，这样就把这个文件夹的头文件路径添加进来了。

接下来我们再新建一个main函数，看看这个工程是不是可行。

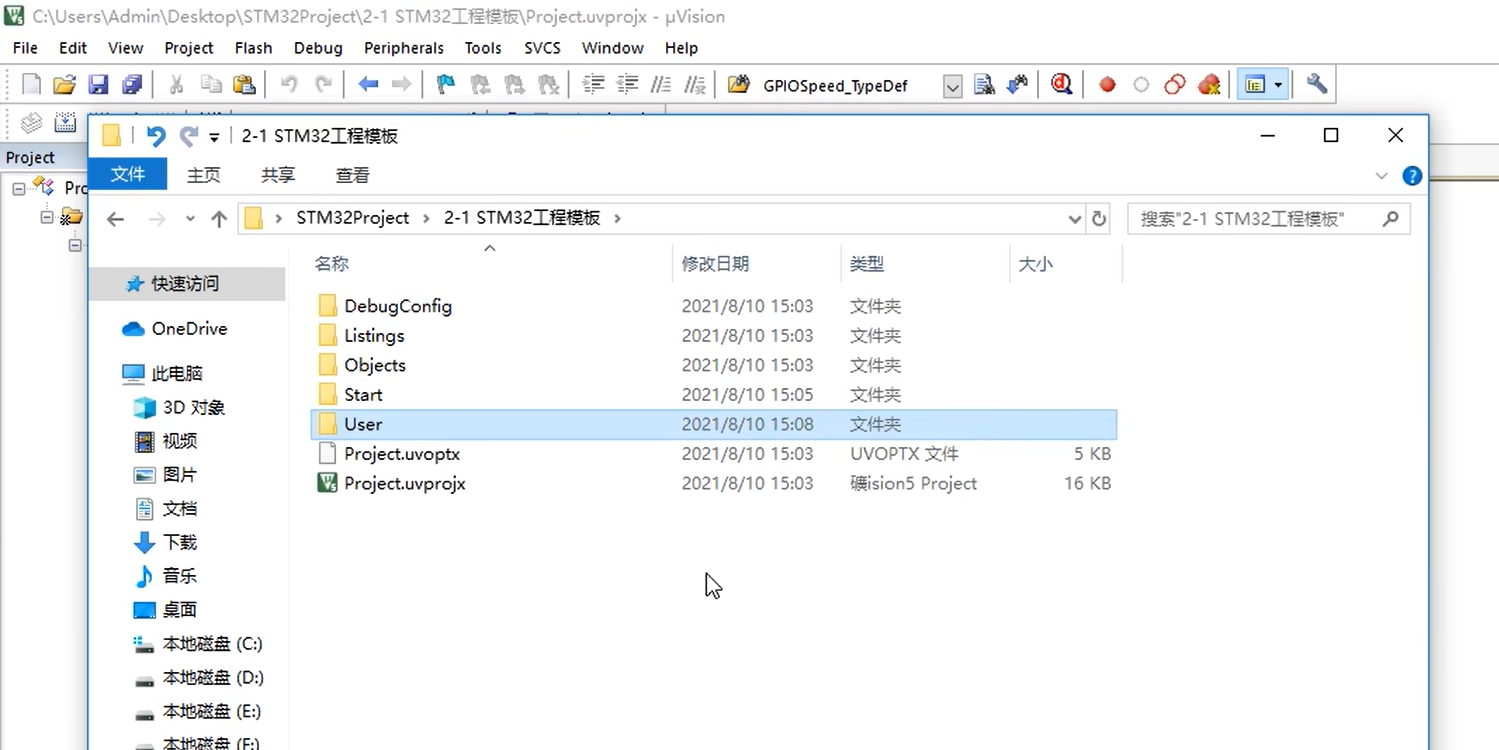

我们打开工程文件夹，然后新建一个文件夹，叫做User，我们的main函数就放在这个文件夹里。

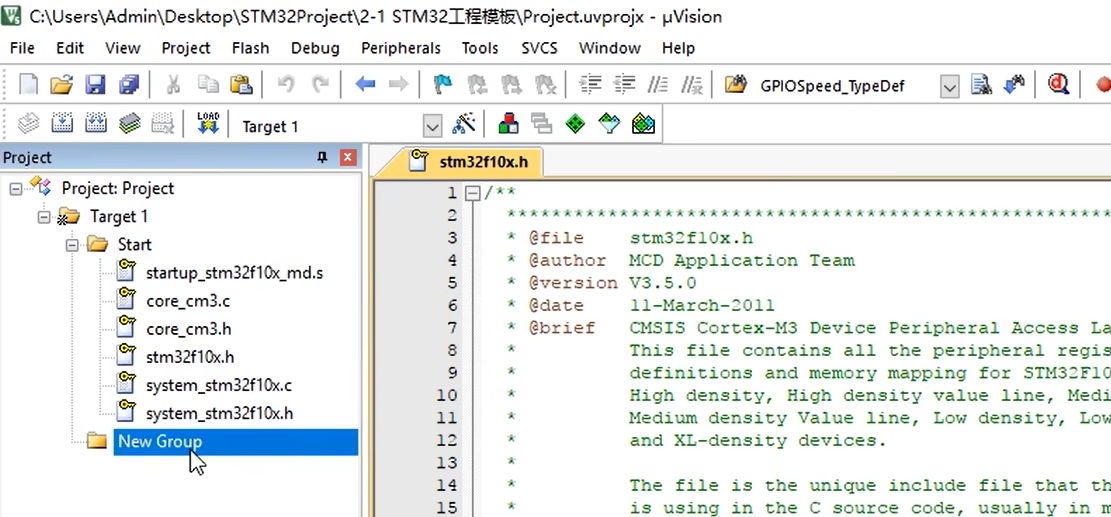

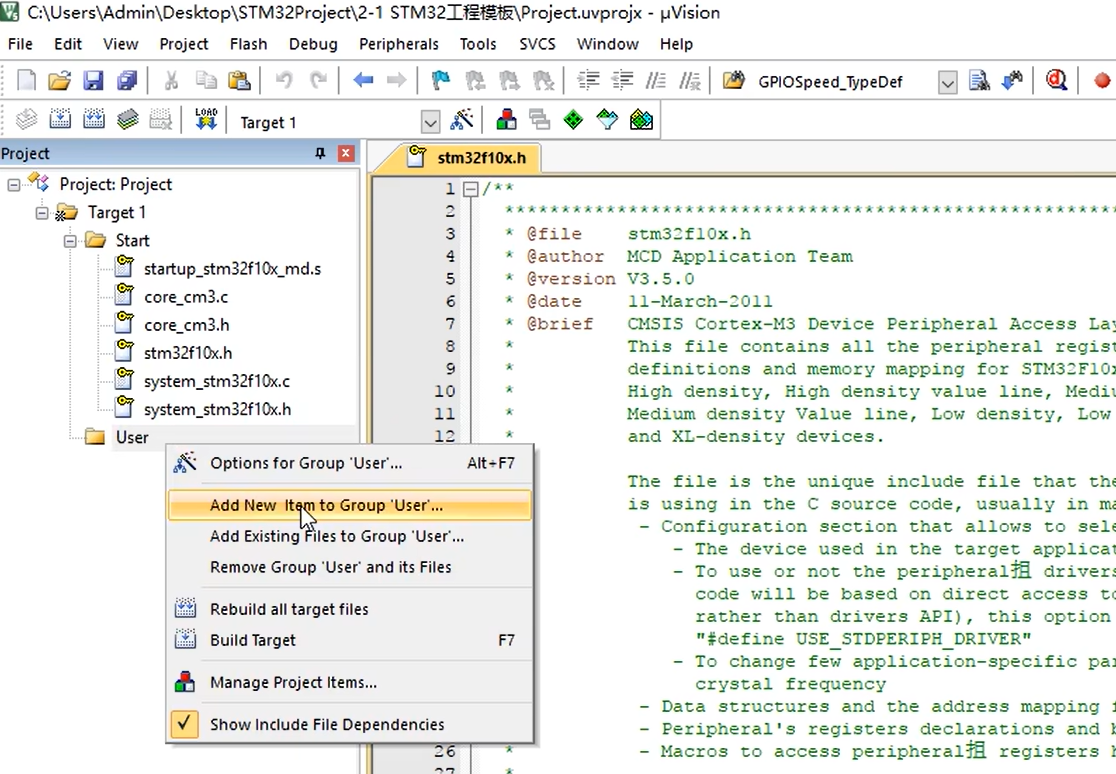

然后Keil里，在Target这里右键，点击添加组。改个名字叫User。

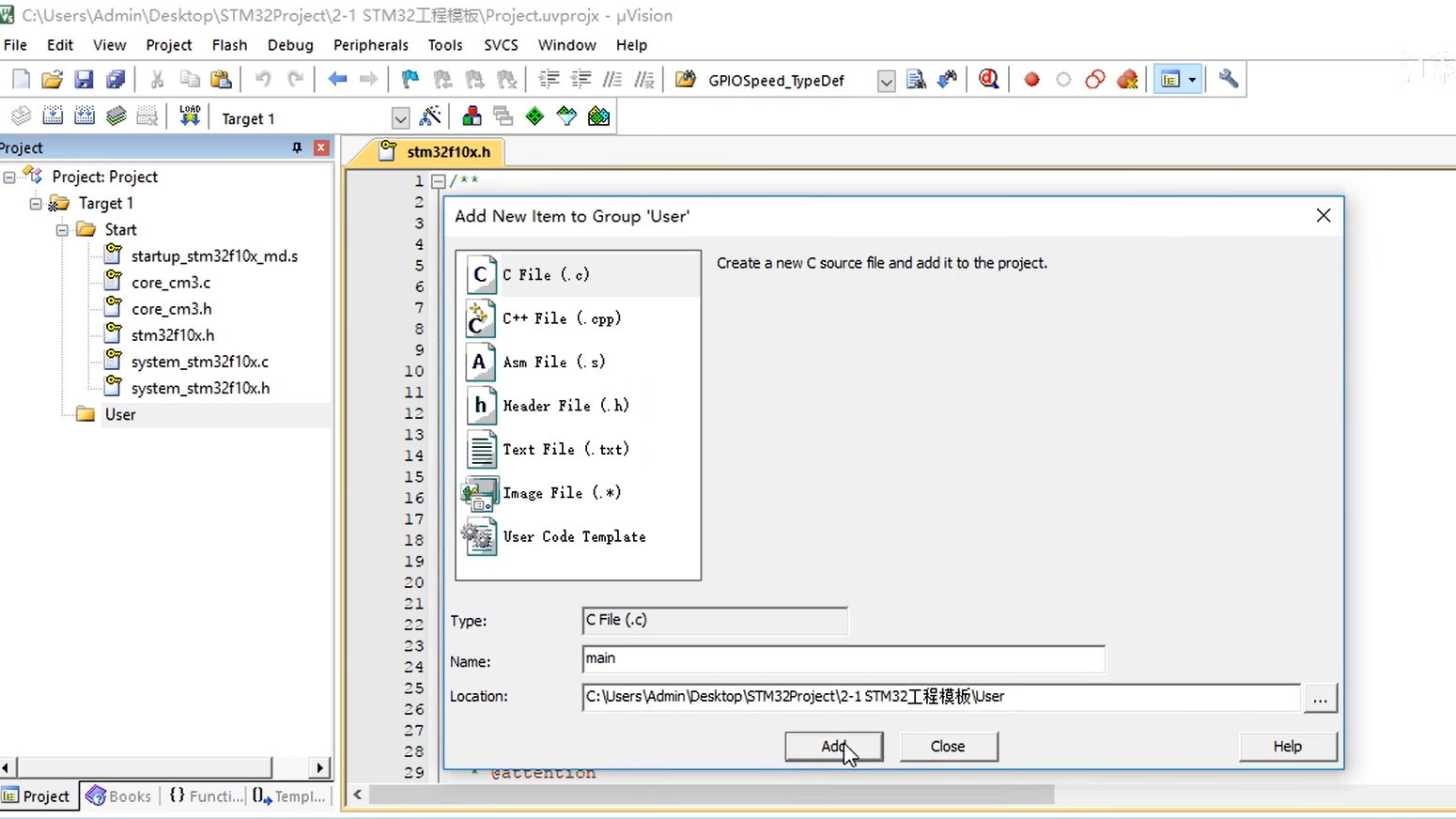

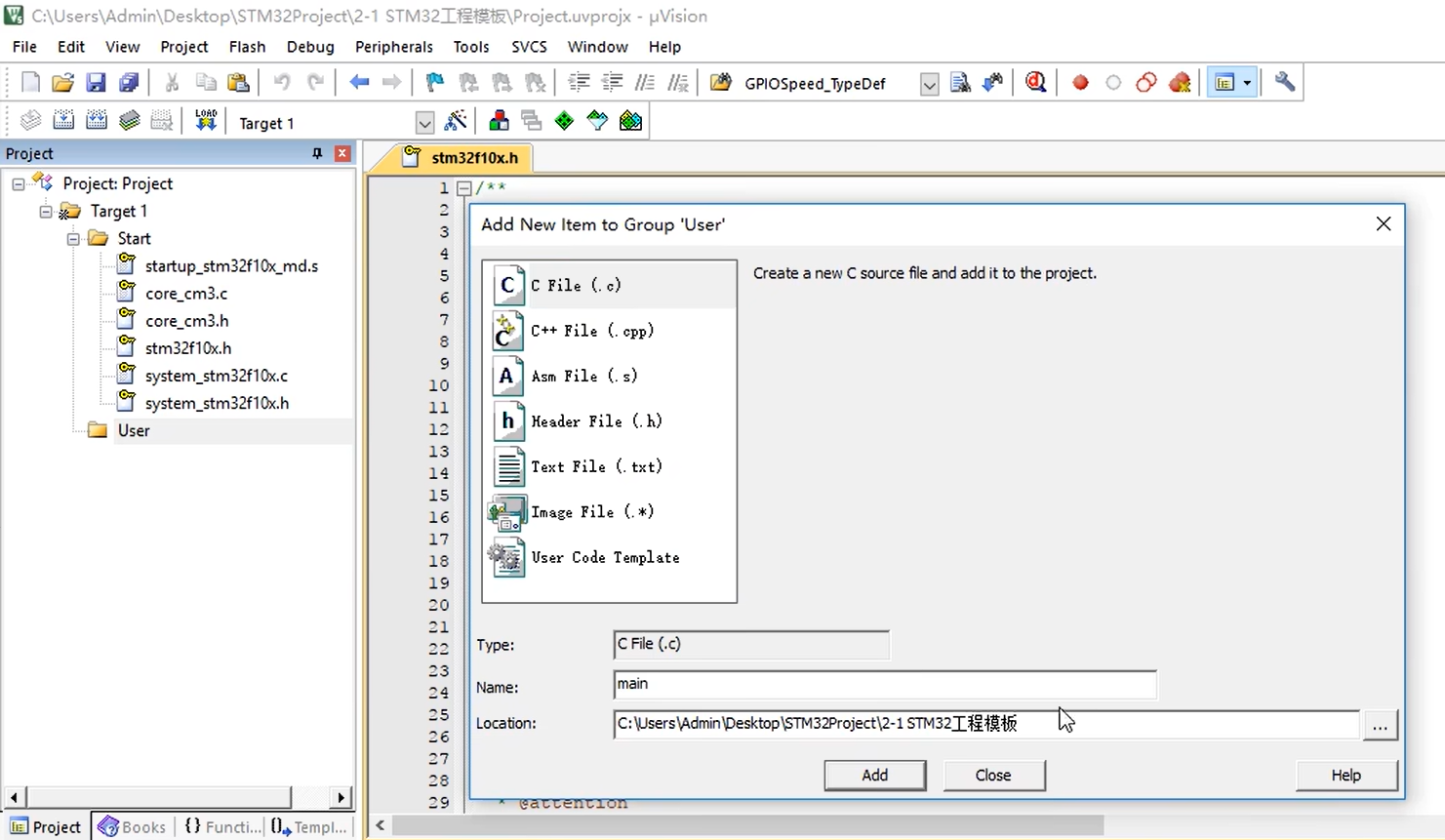

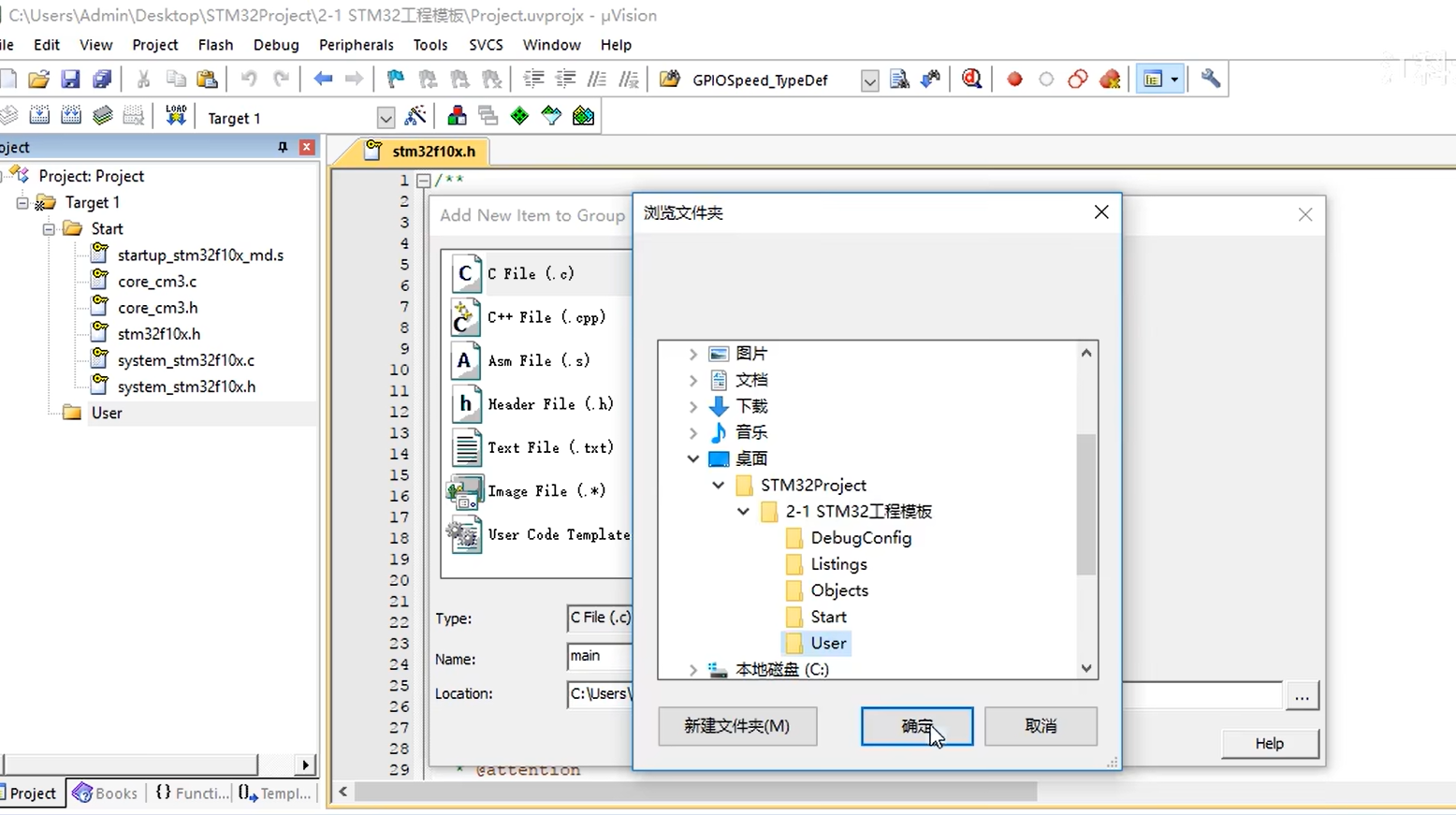

然后在User上右键，点击添加新文件。

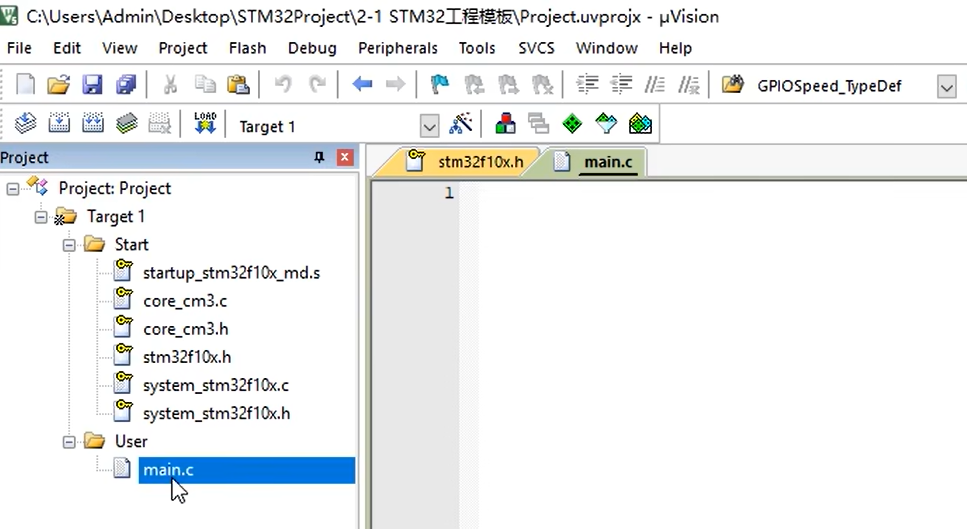

选择C文件，名字叫main。下面的路径注意一下啊，要选择User文件夹，要不然默认是放在文件夹外面的。然后点击Add，这样我们就有了main.c文件了。

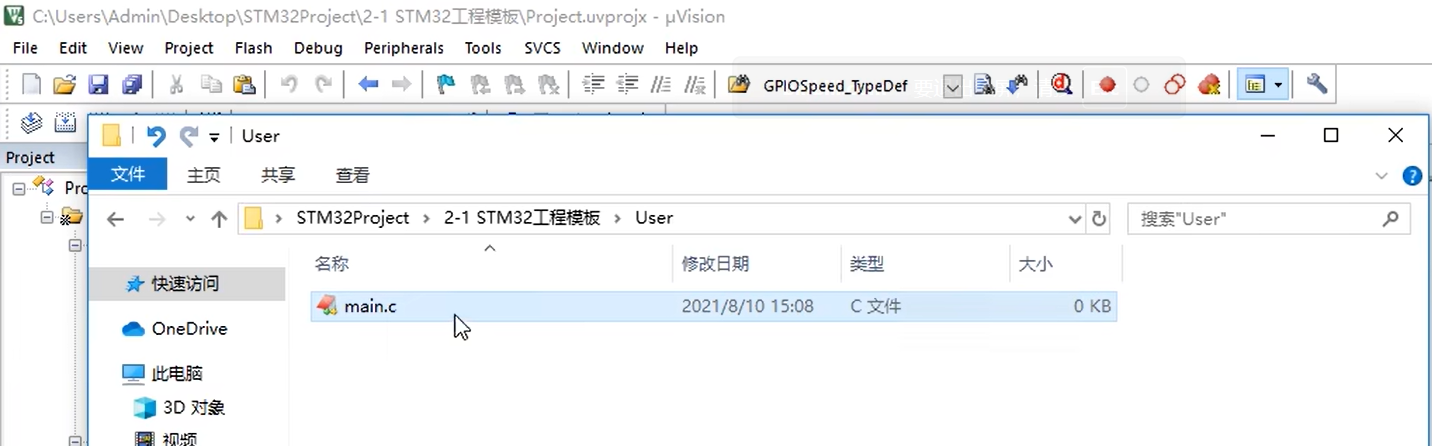

在工程文件夹的User目录下，也可以看到我们新建的main.c文件。

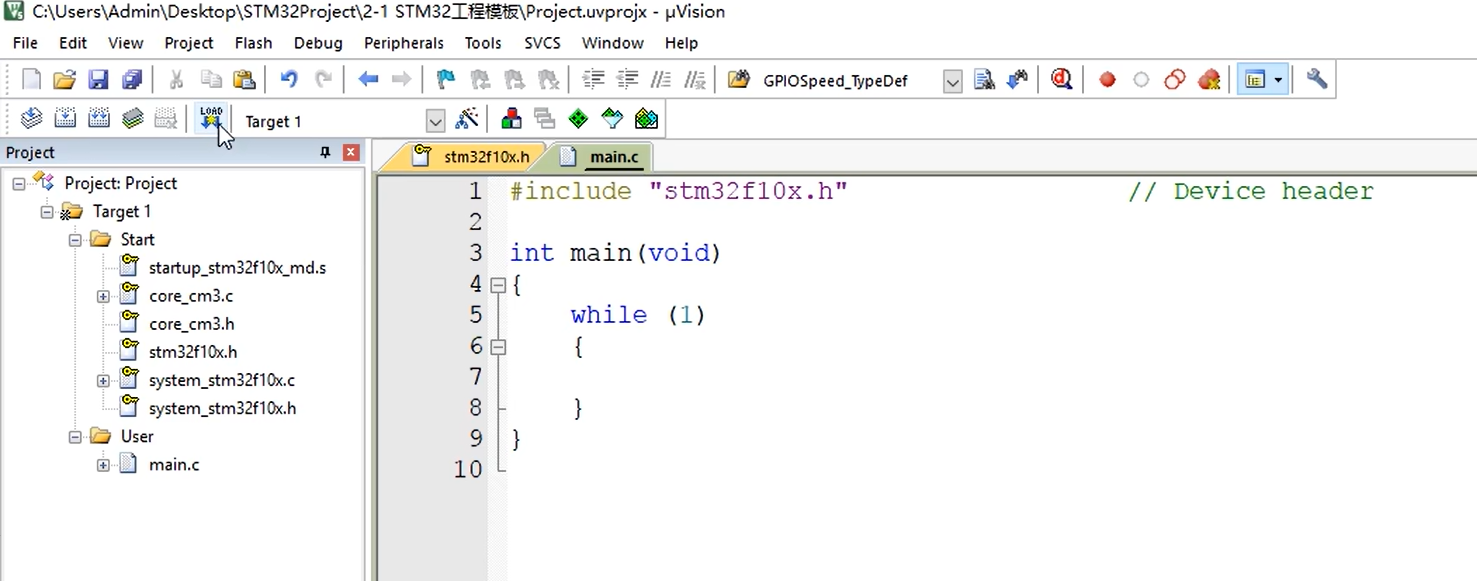

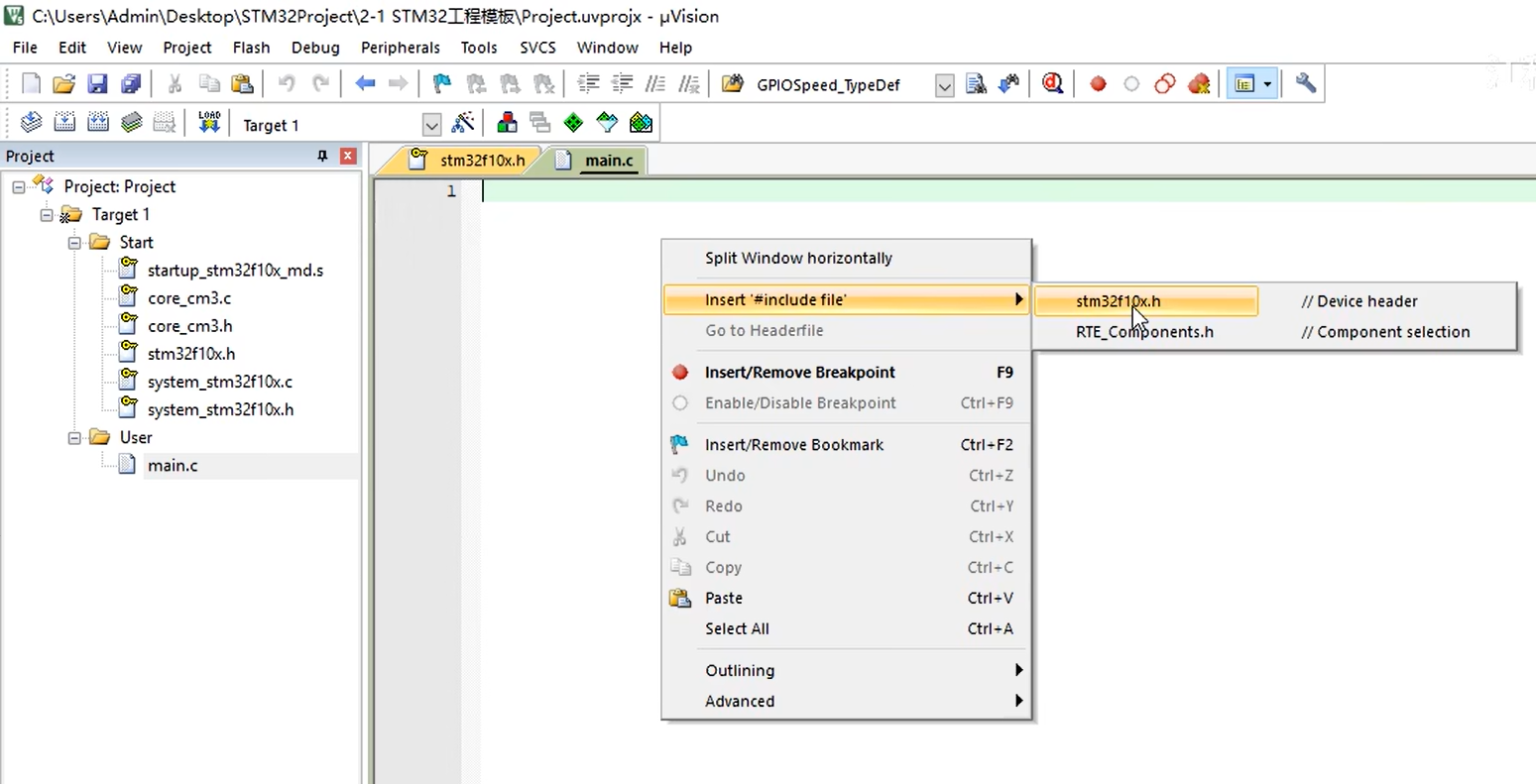

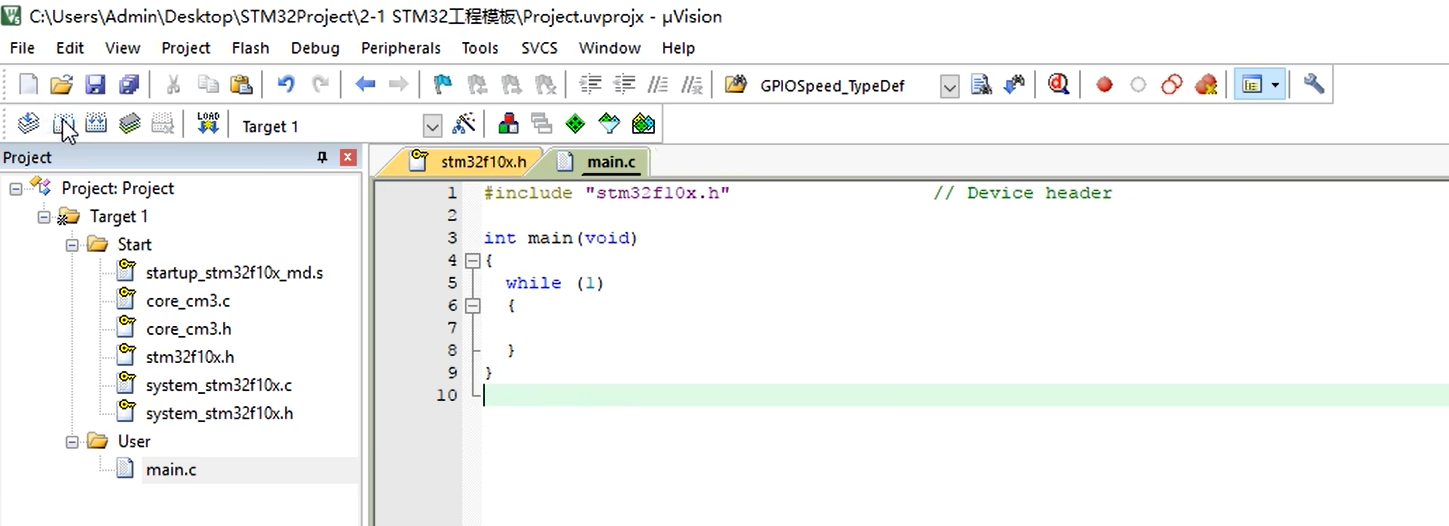

在这个main.c里，我们先右键，插入头文件，选择stmm32f10x.h。然后写一个main函数。这里注意main函数是一个int型返回值，void参数的函数。

文件的最后一行必须要是空行，要不然会报警告。

然后我们点击编译并建立工程

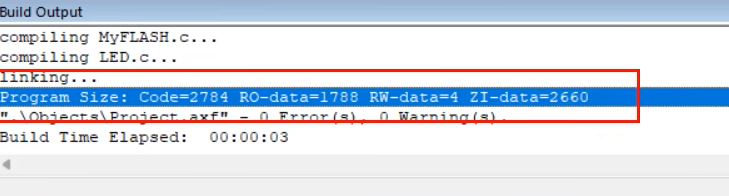

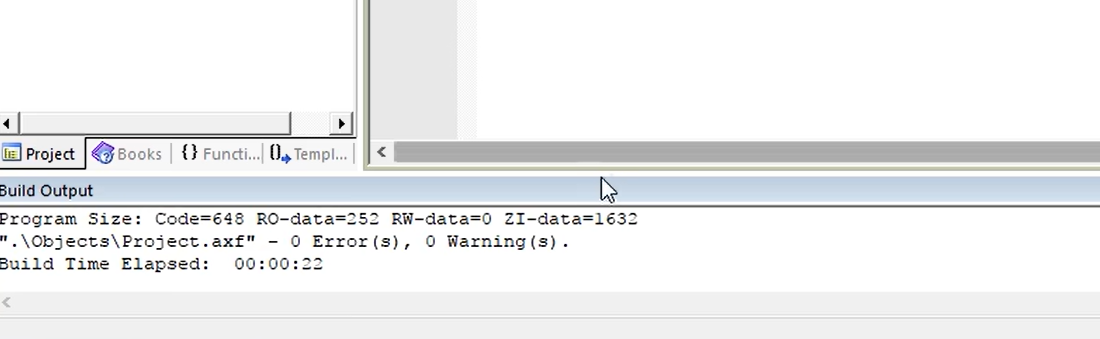

可以看到编译后下面提示的是0错误0警告。这个工程目前还没有添加STM32的库函数，所以它还是一个基于寄存器开发的工程。如果你想用寄存器开发STM32，那工程建到这里就可以了。

接下来，我先给大家演示一下如何通过配置寄存器来完成点灯的操作。当然直接操作寄存器的方式不是我们本课程的重点，了解一下即可。

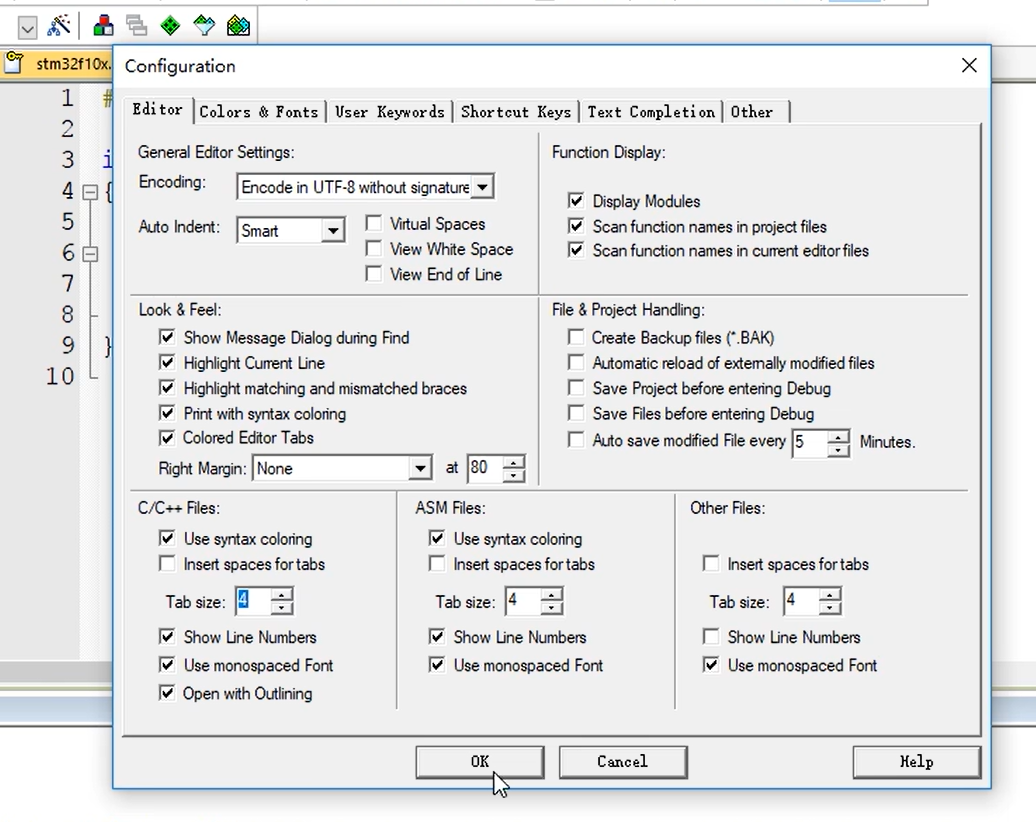

字体大小及编码格式。

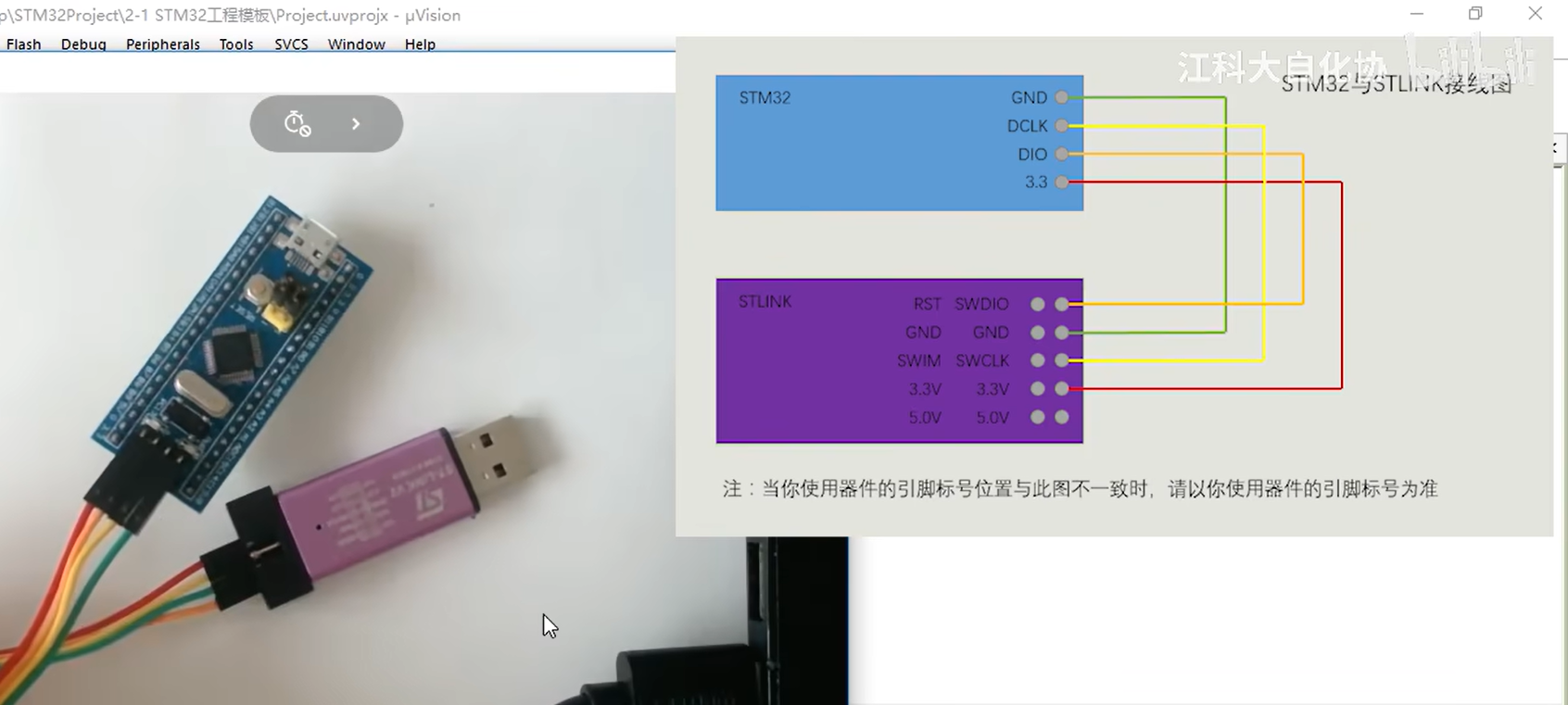

按图连接STLink

在Keil中配置一下调试器。

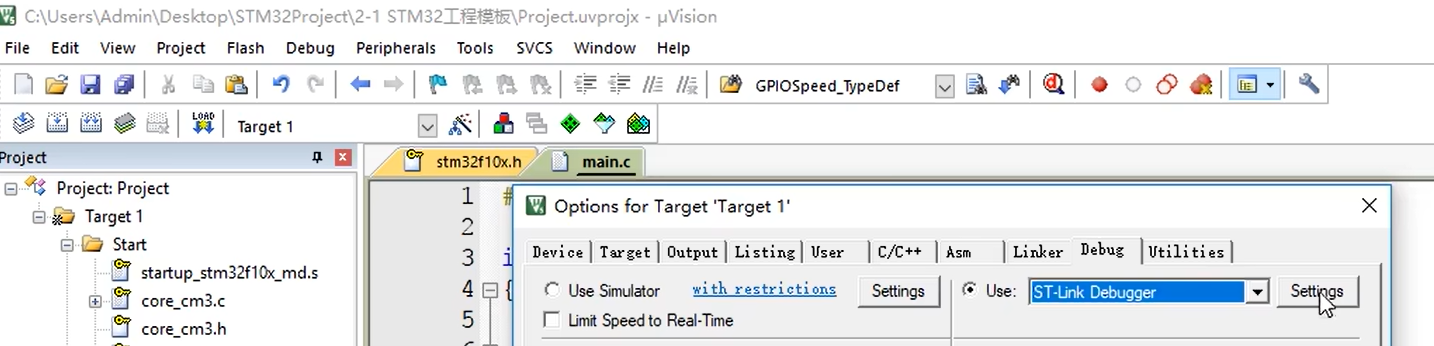

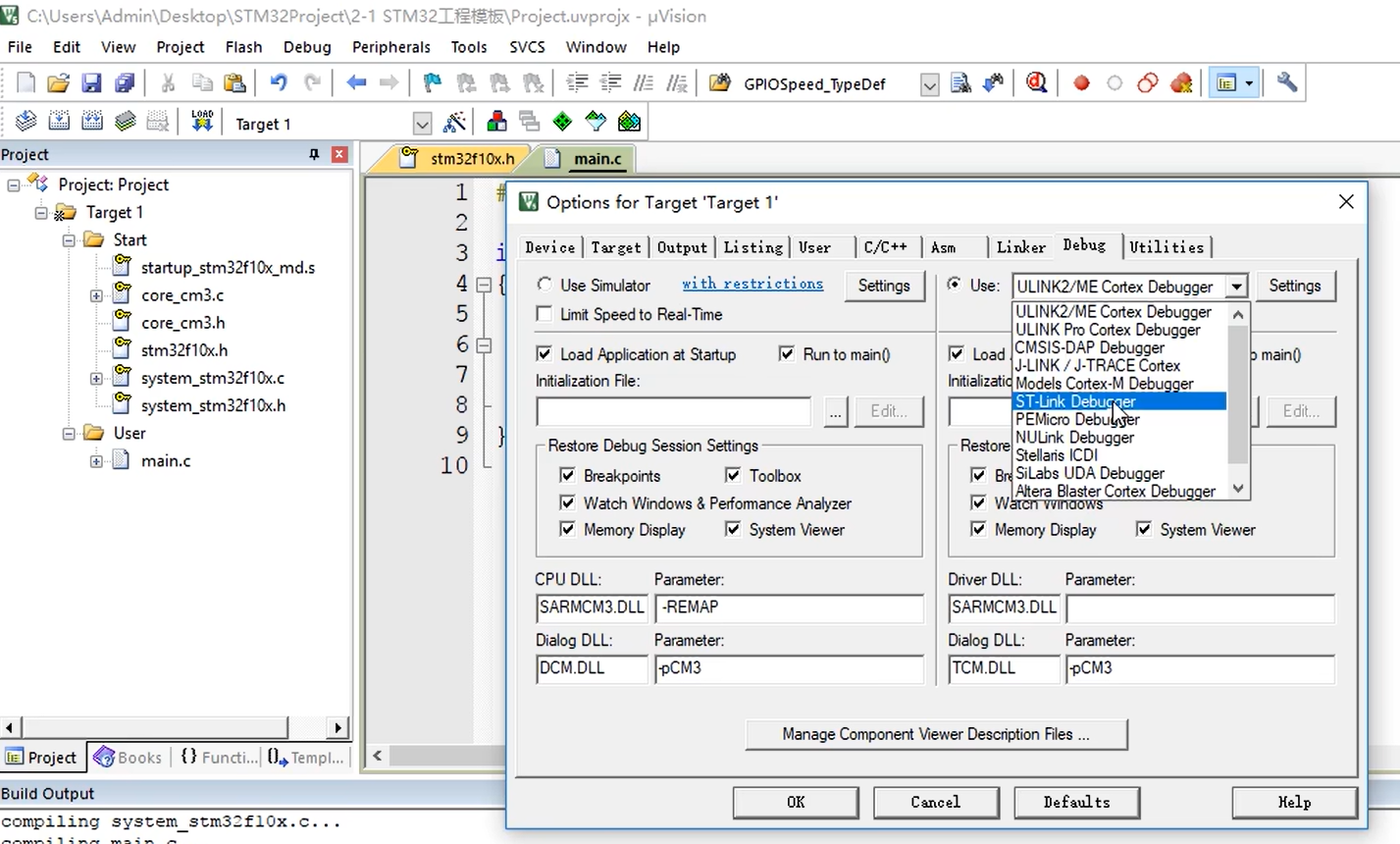

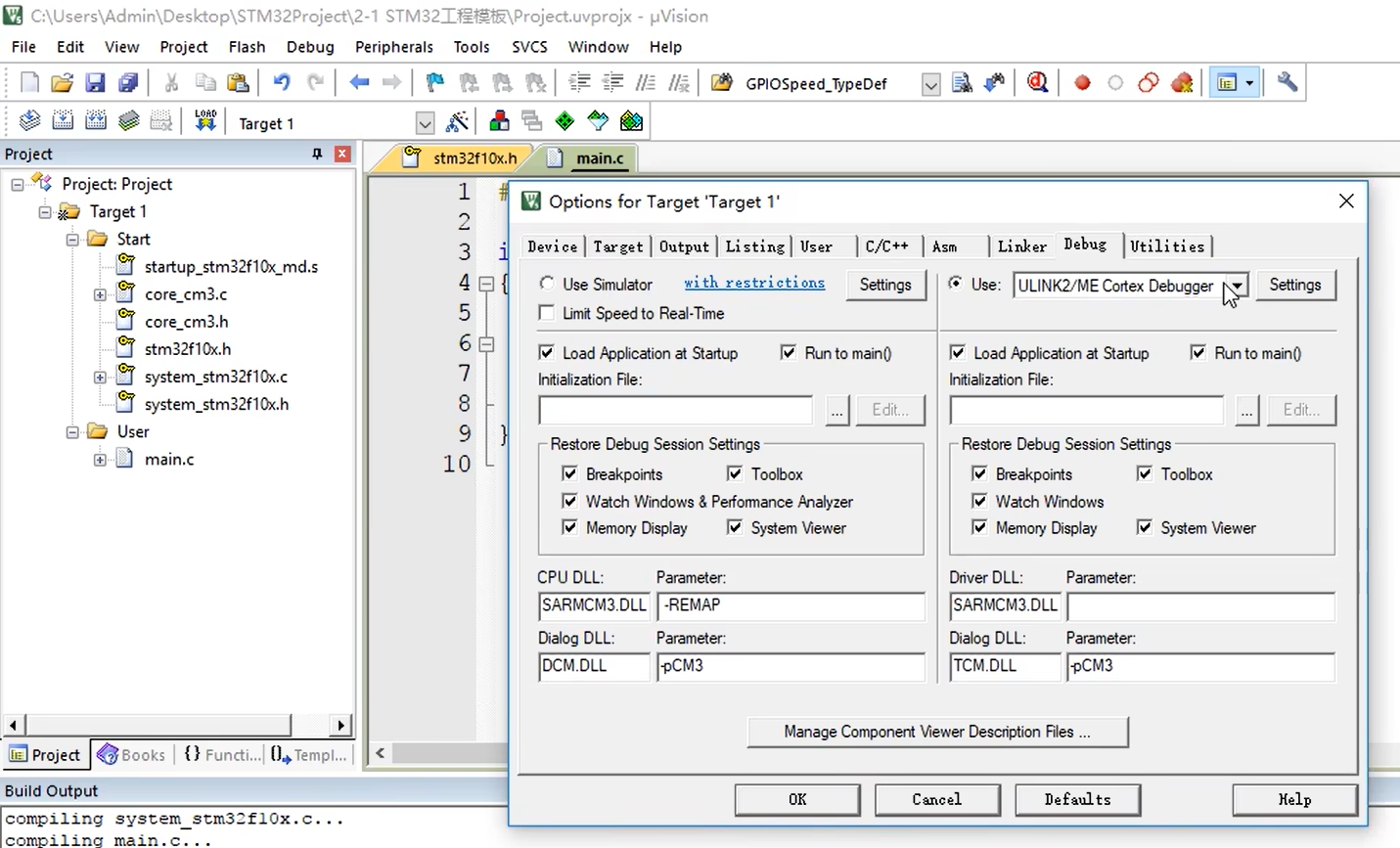

点击魔术棒按钮，选择Debug，这个调试器默认是ULINK，我们用的是STLINK，所以选择ST-Link Debugger。

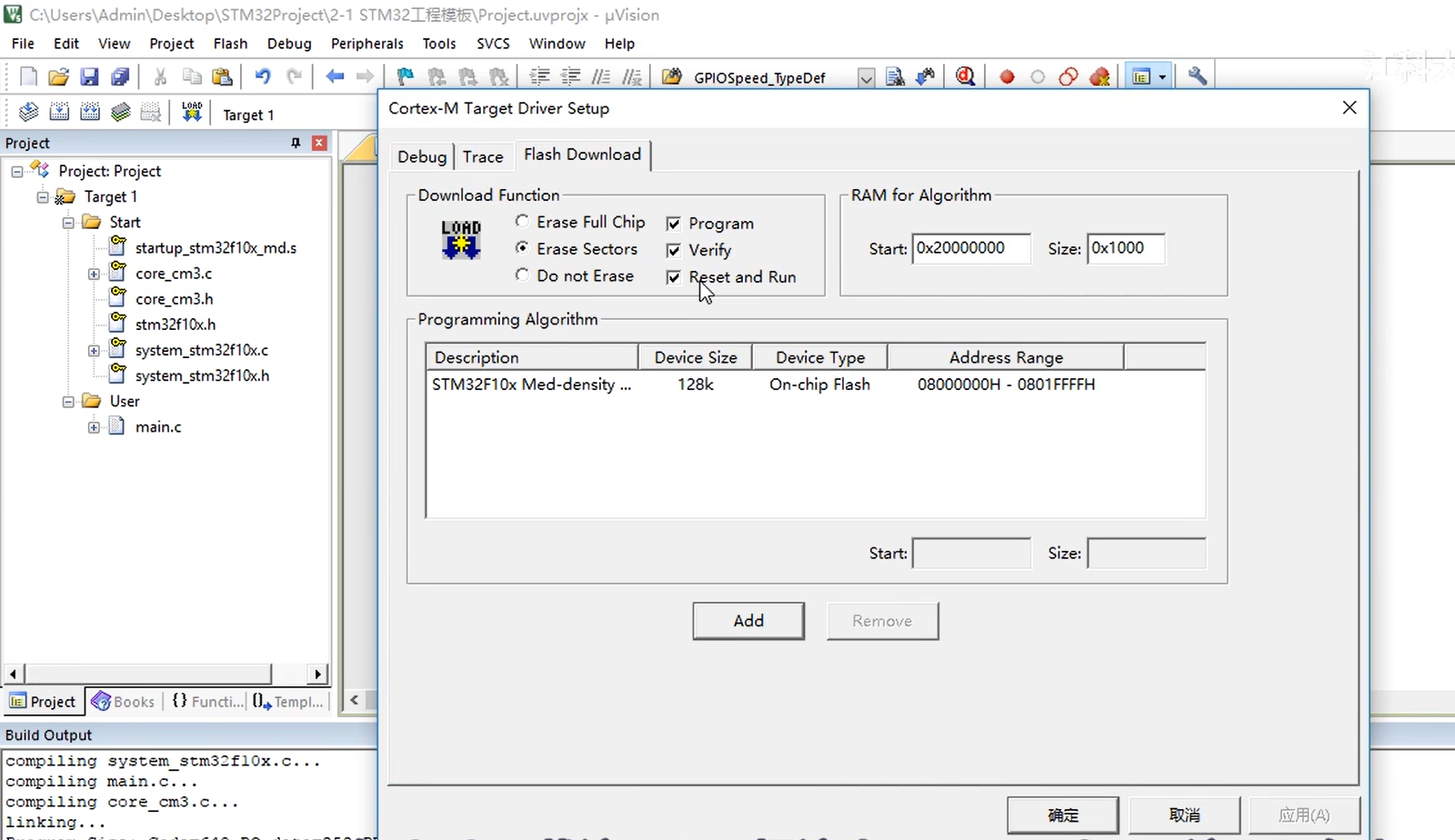

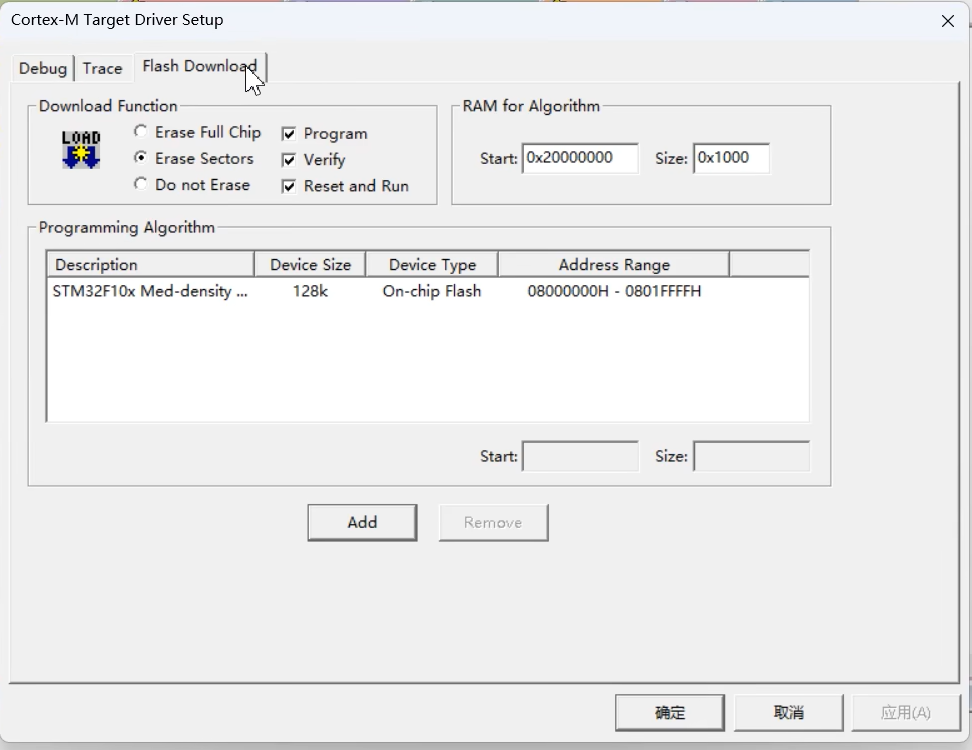

然后再点击右边的设置按钮，在Flash下载这一项，把这个Reset and Run这一项勾上。勾上这一项之后，我们下载程序后会立马复位并执行，这样方便一些。否则每次下载之后，还需要按一下板子上的复位按键才能执行程序。

配置好调试器之后点击确认、ok，然后重新编译一下，没有报错。

再点击这个LOAD按钮，如果一切正常的话，这个程序就会下载到STM32里面了。

接下来，我们就配置一下寄存器，来点亮这个灯。只需要配置三个寄存器就可以点亮这个灯了。

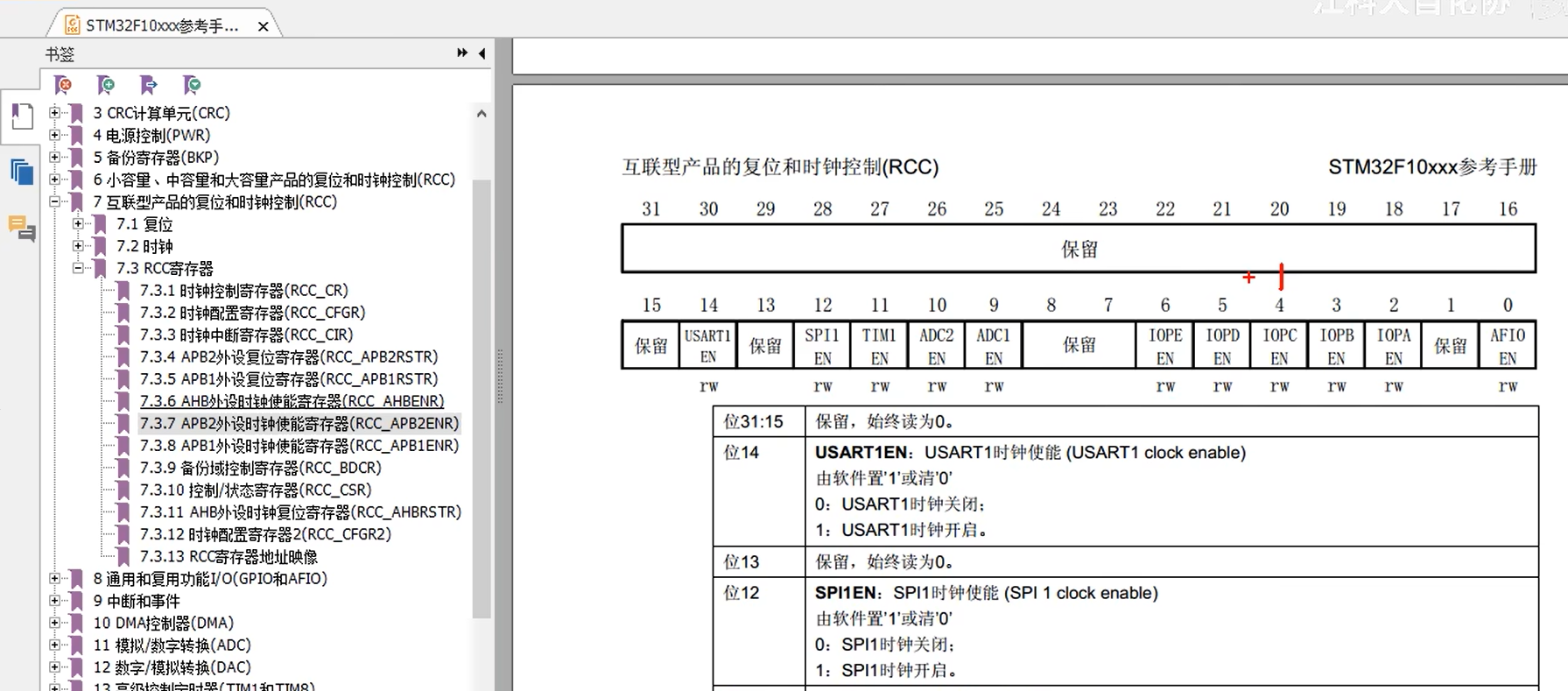

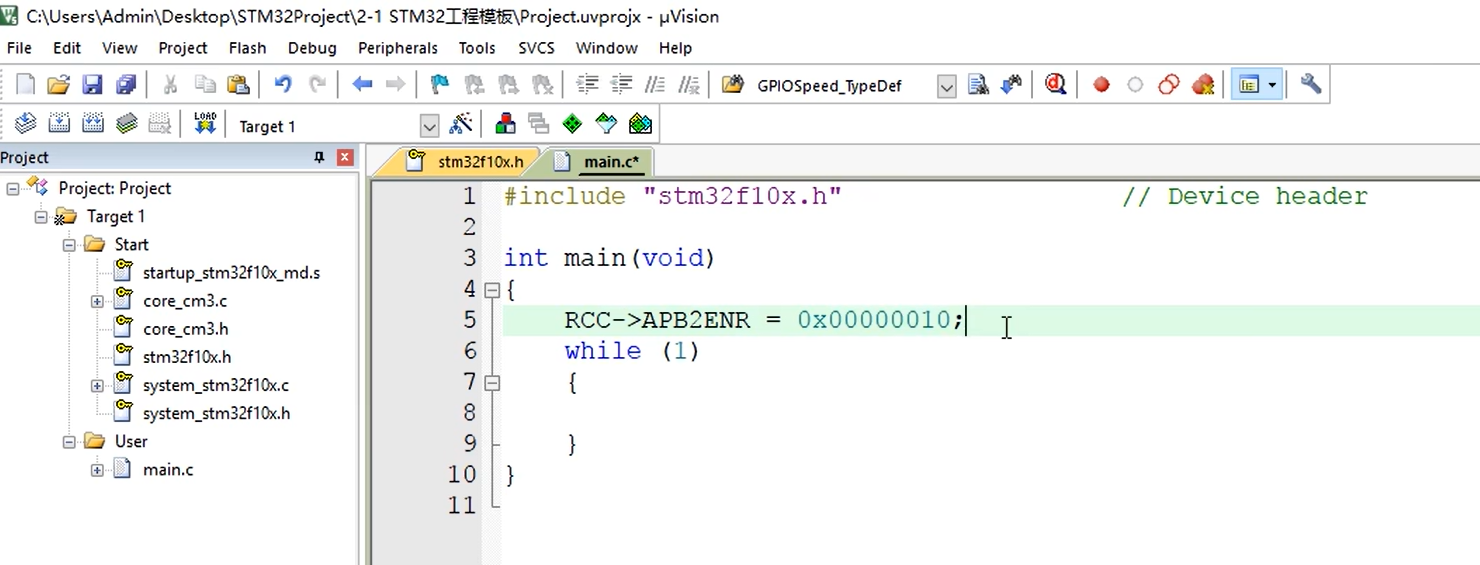

我们打开STM32的参考手册，首先是RCC的一个寄存器，来使能GPIOC的时钟，GPIO都是APB2的外设，所以在这个APB2外设时钟使能寄存器RCC_APB2ENR里面配置。这里有个IOPCEN，这一位就是使能GPIOC的时钟的，这一位写1就是打开GPIOC的时钟。其他的无关项都先给0，二进制转换为16进制写入即可，这样就可以打开GPIOC的时钟了。

然后第二个寄存器，我们需要配置一下PC13口的模式。

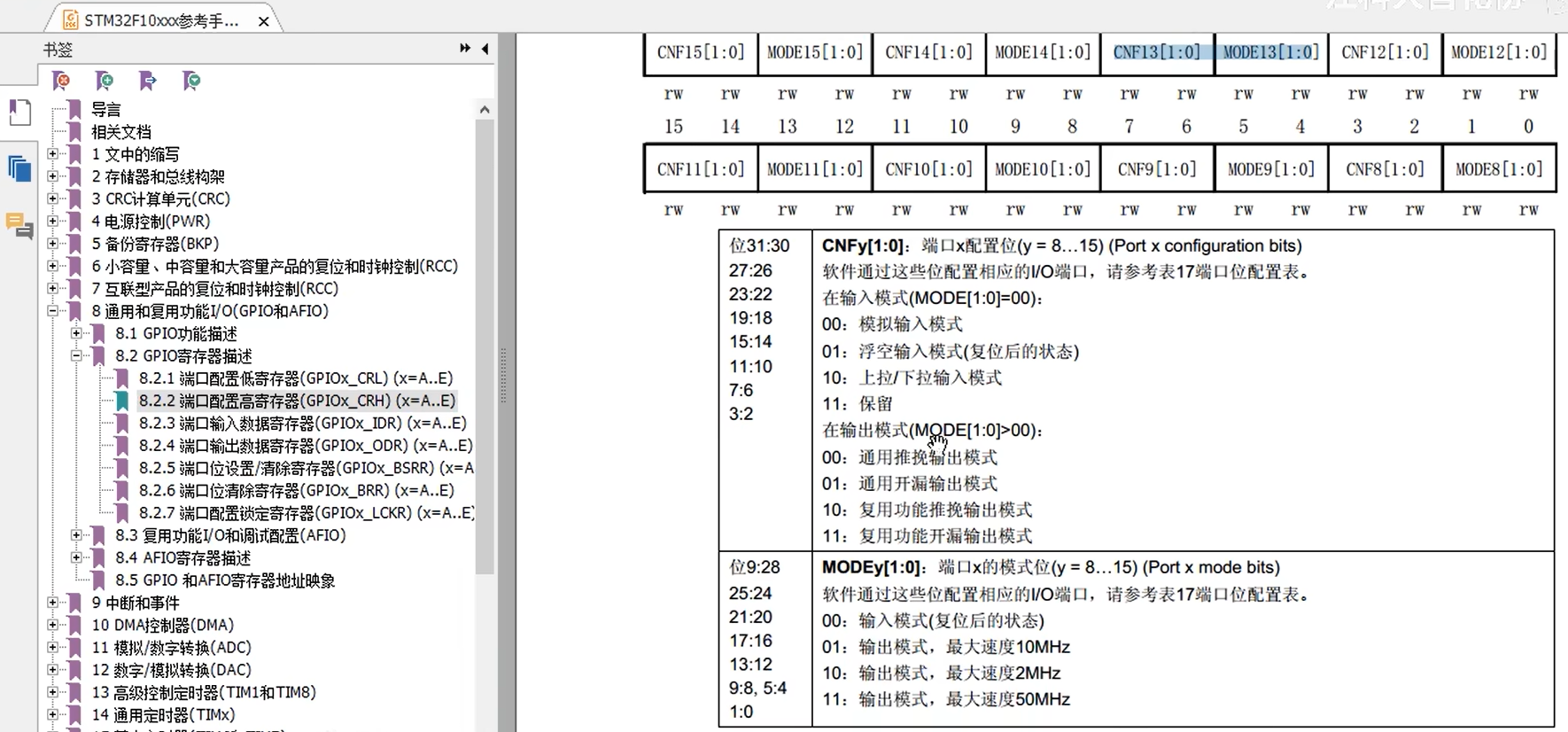

我们可以找到端口配置高寄存器GPIOx_CRH,这个X可以是A到E的任何一个字母。然后右边的CNF13和MODE13就是用来配置13号口的。

这个CNF我们需要配置为通用推挽输出模式，也就是这两位为00。

MODE要配置为输出模式，最大速度可以给50MHz，也就是这两位为11。

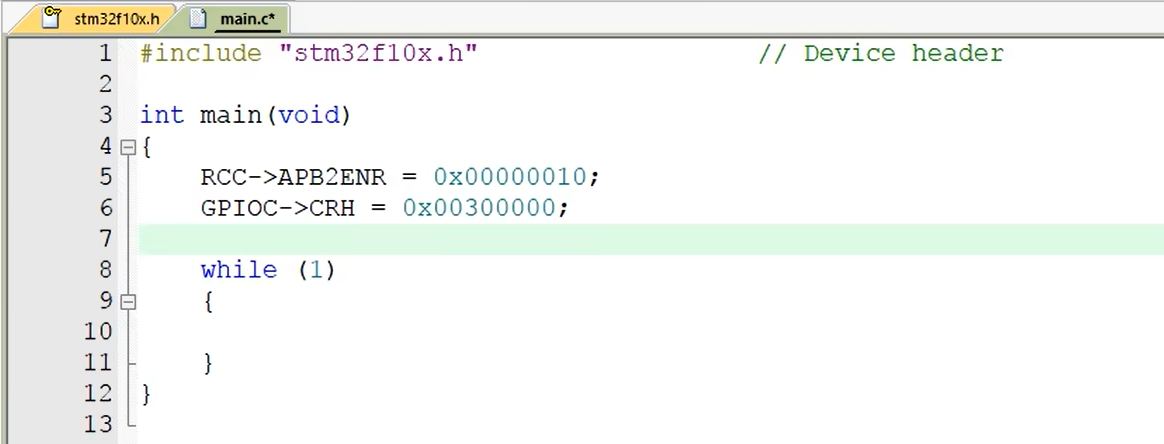

最后我们对照上面的寄存器，这四位为0011，其他的我们也都给它配置为为0，这样整个寄存器的值换算成16进制就是00300000。

写入keil，接下来我们就可以给PC13口输出数据了。

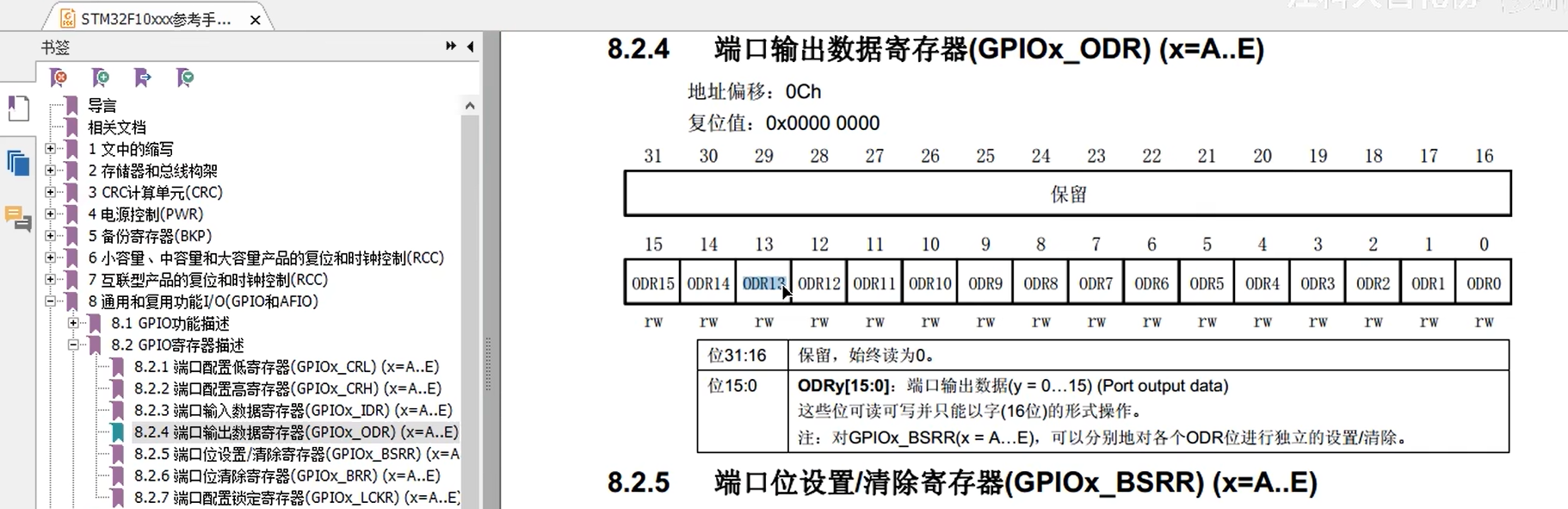

我们可以看到这个端口输出数据寄存器GPIOX ODR，中间有一位ODR13，这一位写1，13号口就是高电平，写0就是低电平.如果写1的话，ODR的值就是00002000。

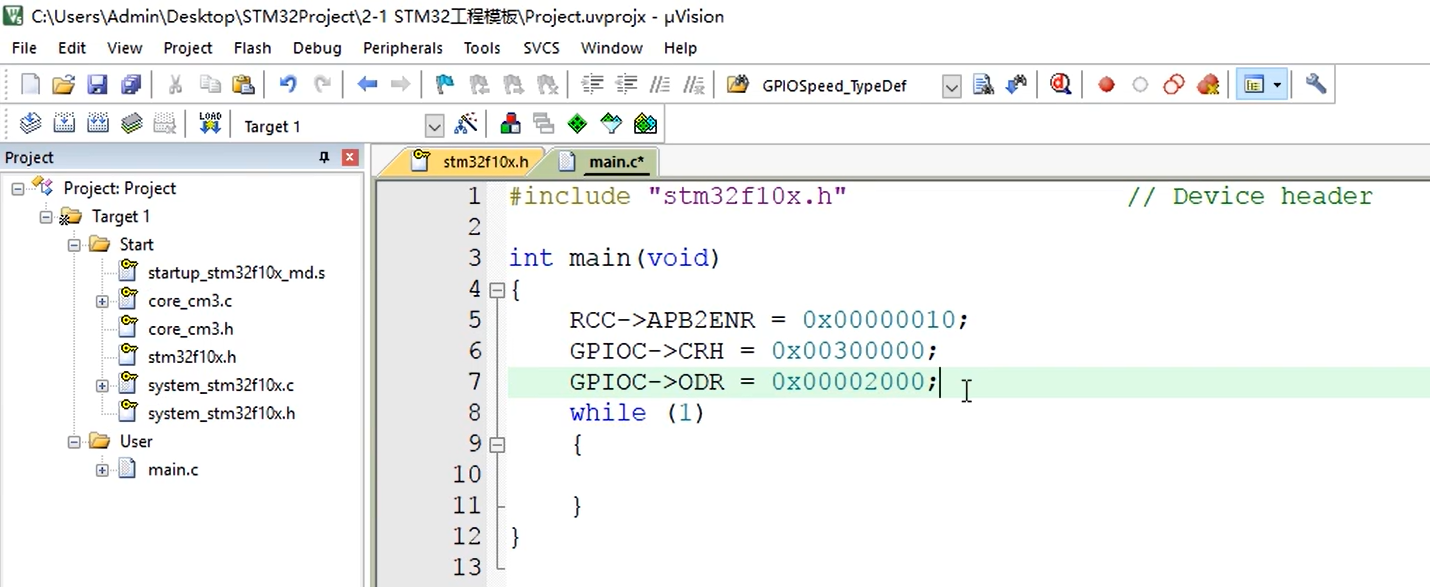

那在这里我们写上GPIOC的ODR=0x00002000;因为这个灯是低电工点亮的，所以我们给ODR全为0就是亮，给ODR 0x00002000就是就是灭。

这就是配置寄存器的方式进行点灯的操作，可以看出来，这种方式需要不断地查手册来了解每个寄存器的每一位都是干啥的。而且这个操作方式也有个弊端，就是我们把除了PC13之外的位都配置成了0，这样就会影响到其他端口的原有配置，如果要做到只配置PC13而不影响其他位，那还需要&=和|=的操作。所以这种寄存器的操作方式，虽然代码简洁，但是还是不太方便。

那接下来我们就要为这个工程添加库函数了，看看库函数和寄存器的操作方式有哪些区别。

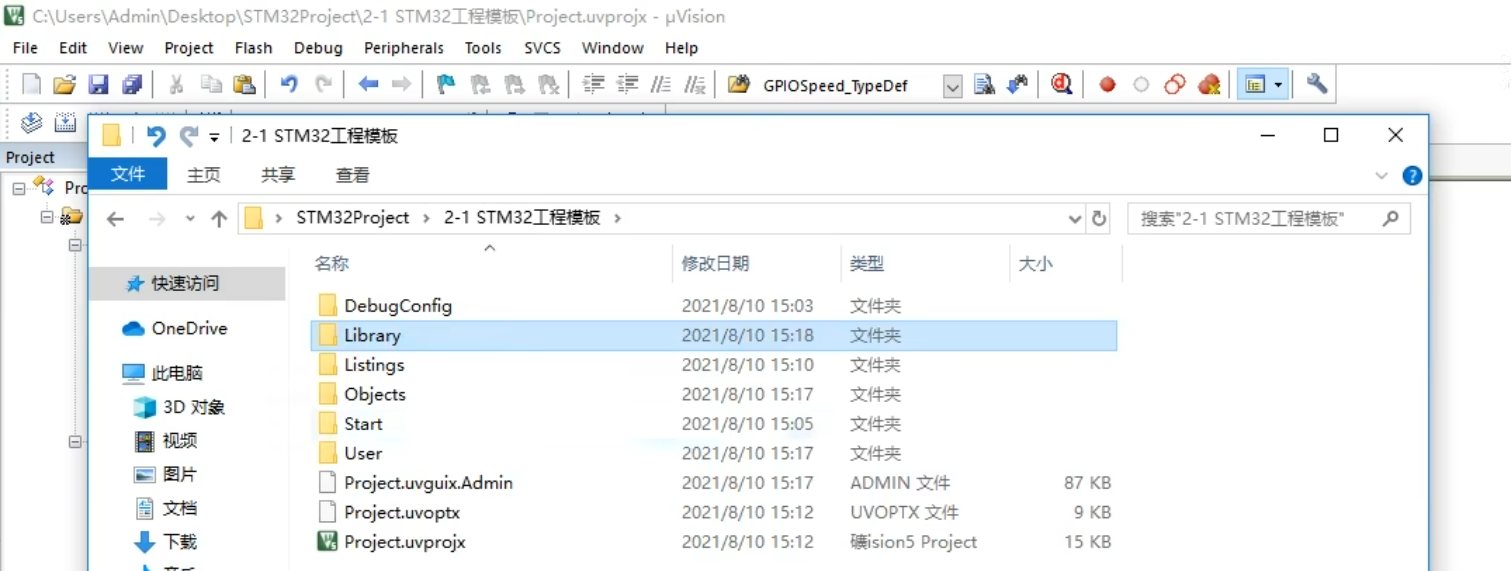

我们打开工程文件实，在这里新建一个文件卖，叫Library，用来存放库函数。

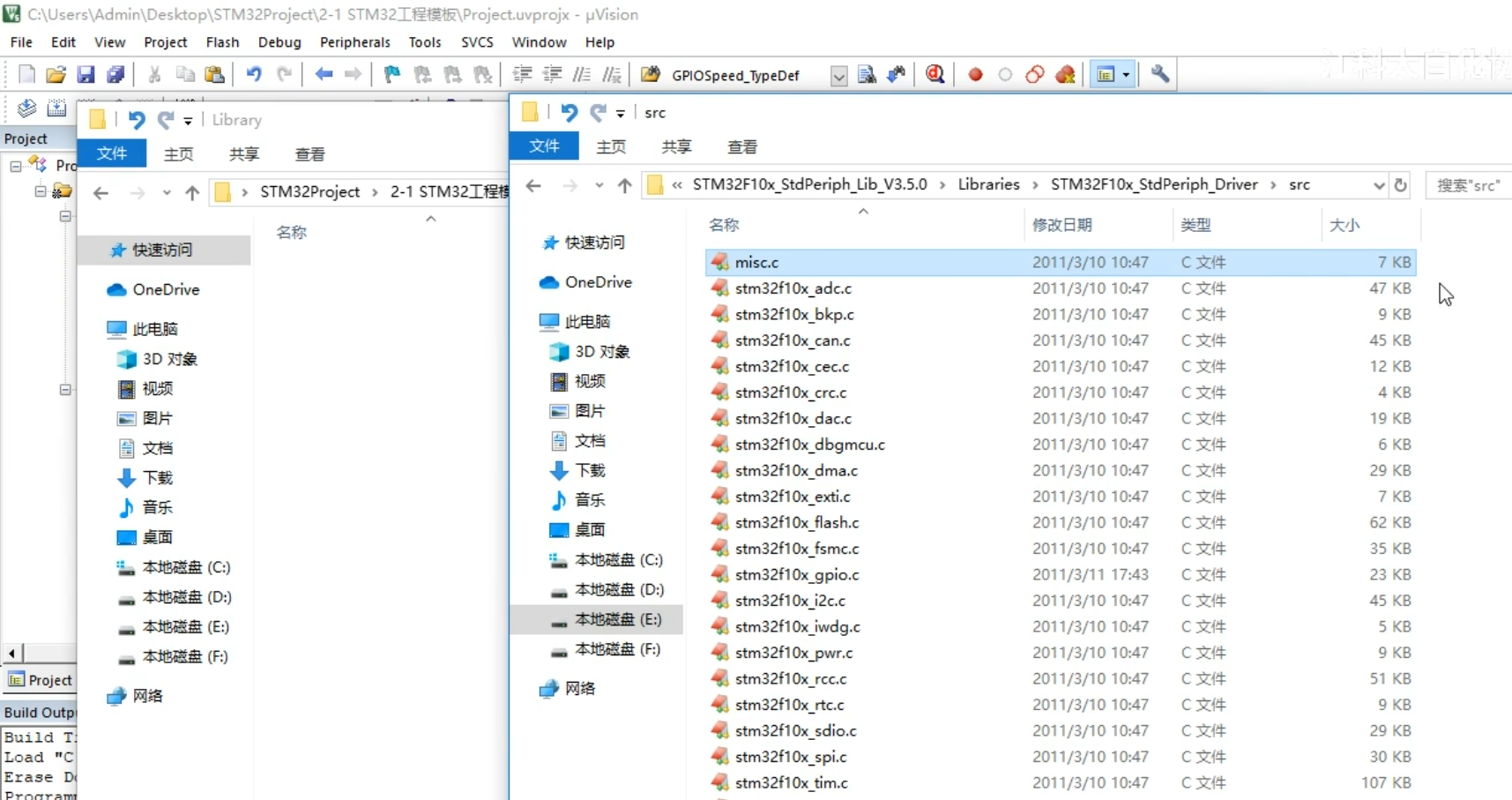

接着打开固件库的文件夹，打开Libraries，STM32标准外设驱动，src，这些就是库函数的源文件。

这个misc是内核的库函数，其他的就是内核外的外设库函数了。这个misc就是混杂的意思。

我们按Ctrt+A全选，然后复制，在Library文件夹下粘贴。

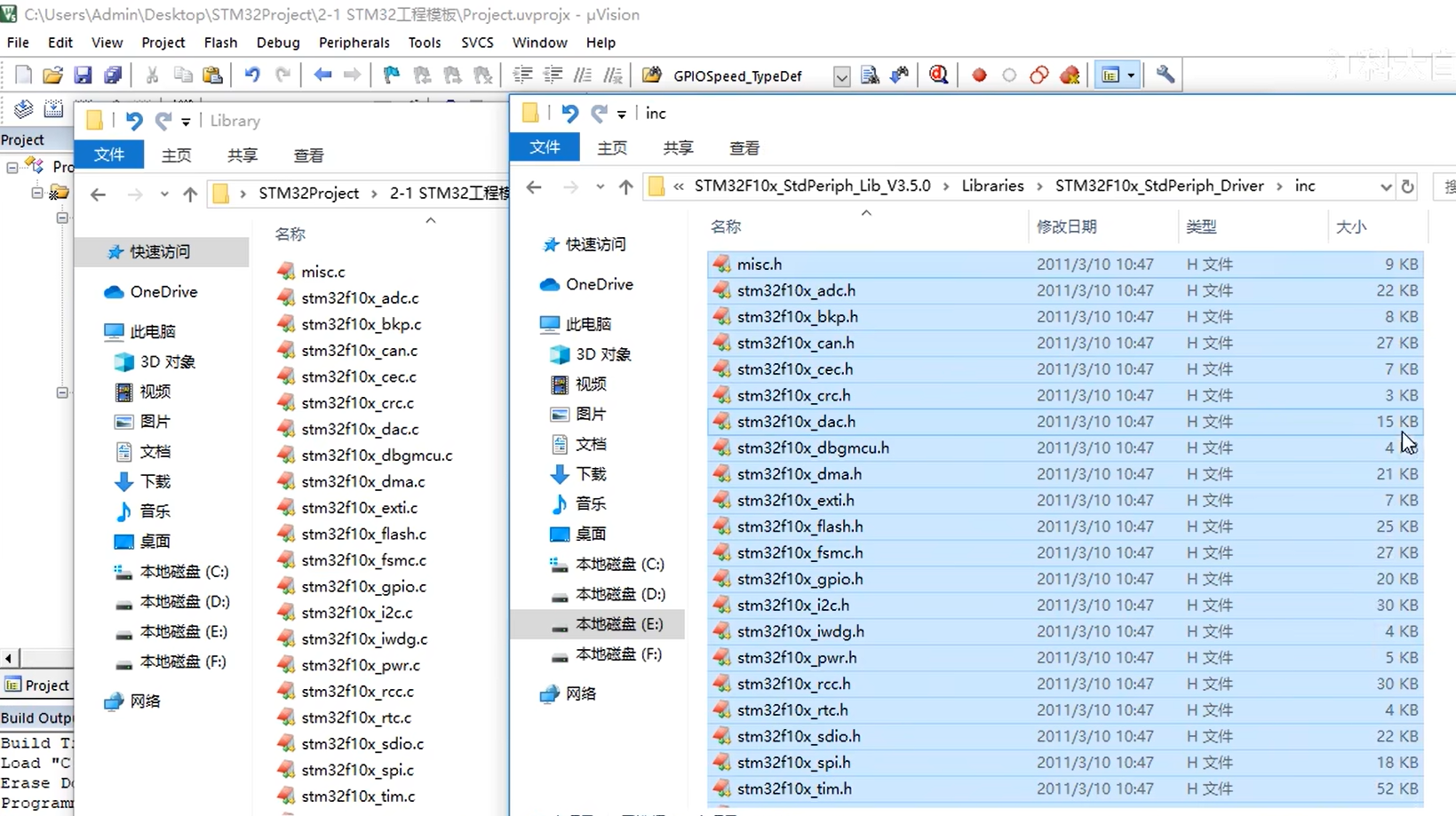

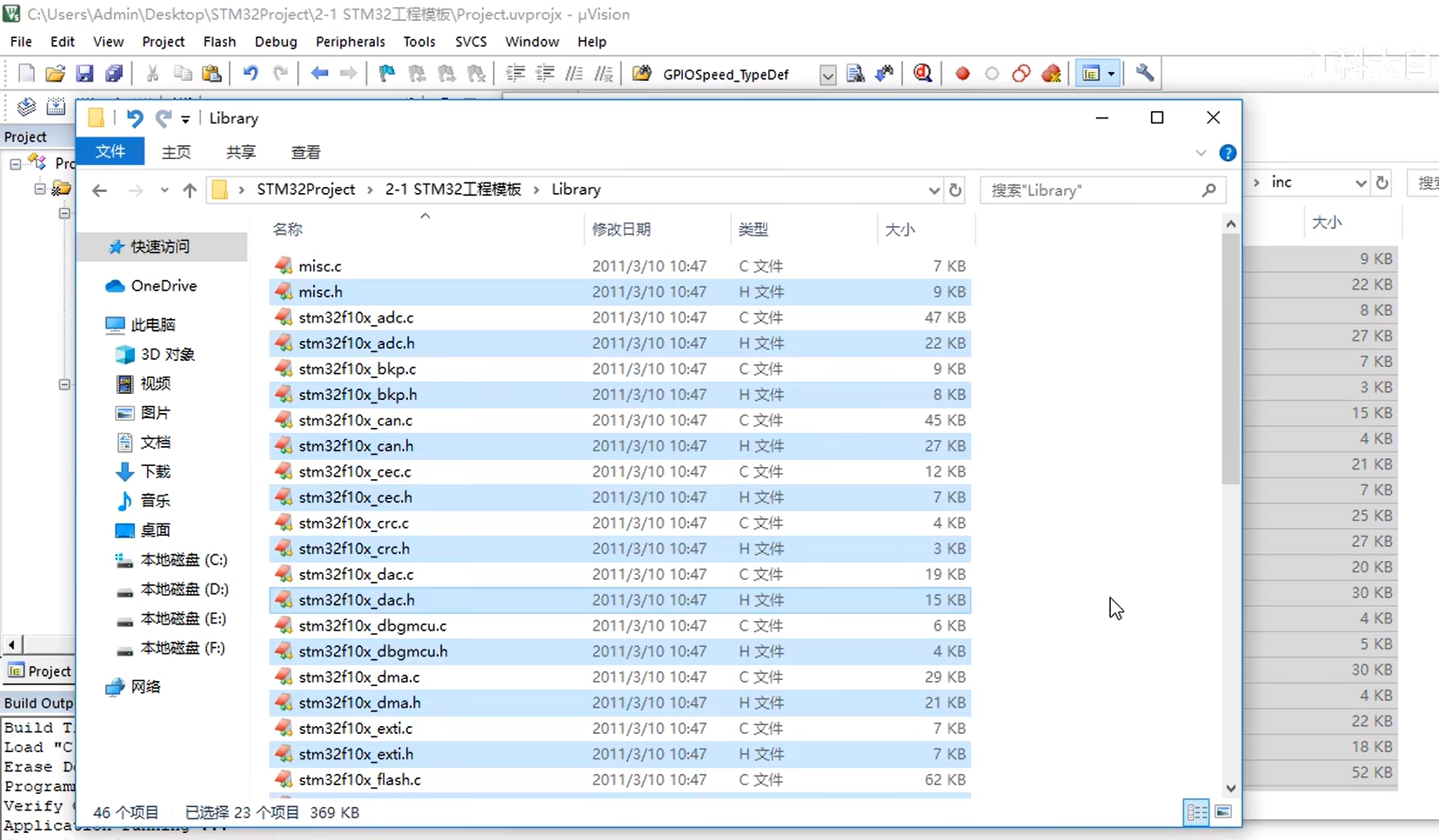

然后再打开固件库的inc文件夹，这些是库函数的头文件，我们继续Ctrl+A全选，然后复制，在Library文件夹下粘贴。

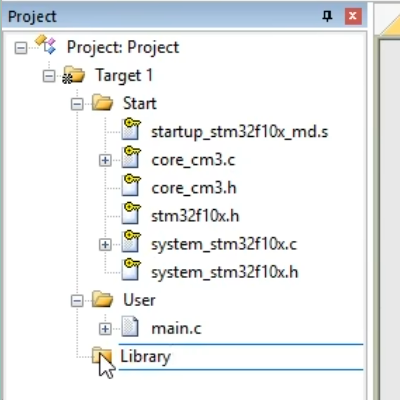

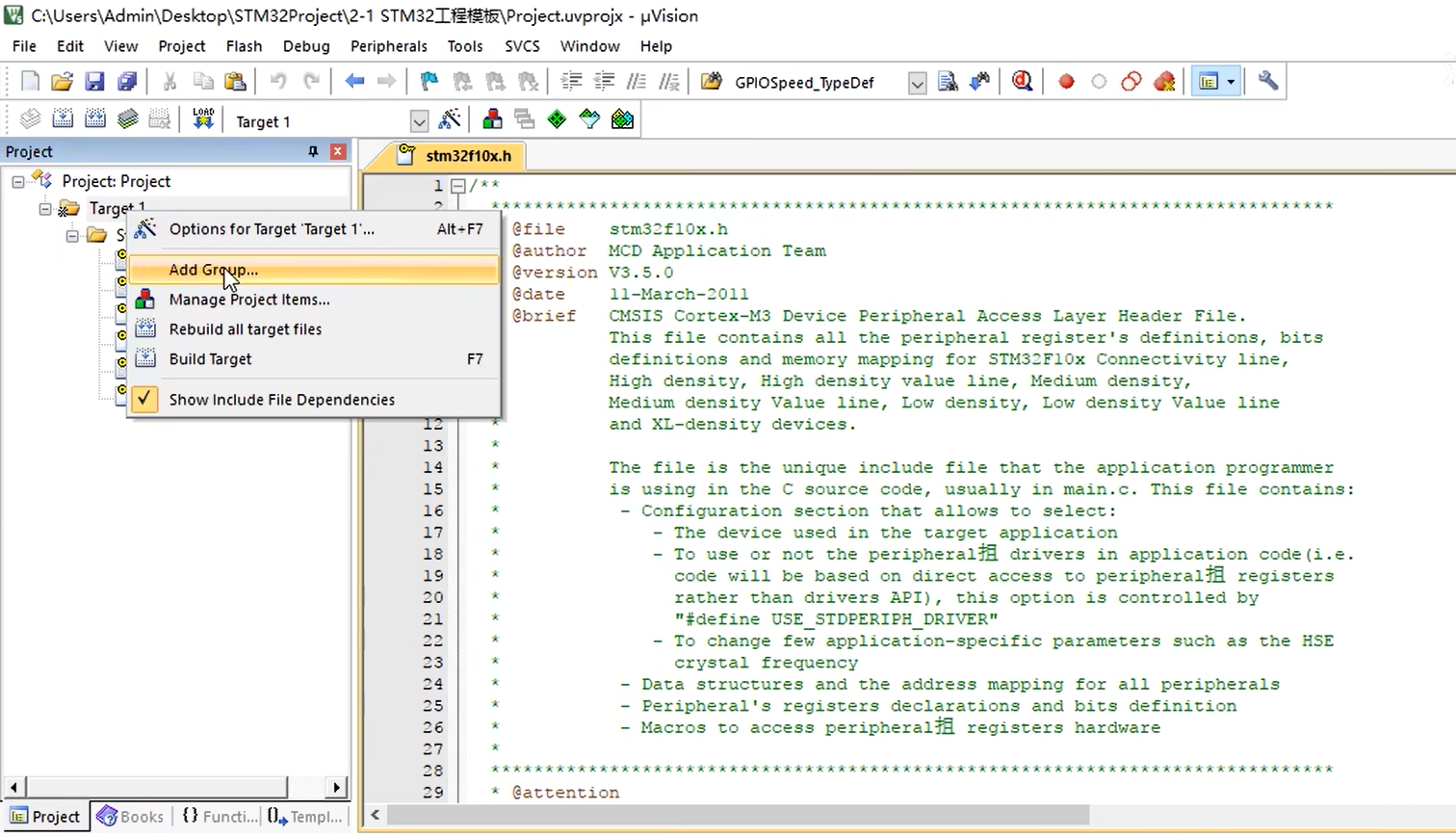

接着回到keil软件，同样，在Target处右键，然后添加组，改个名字叫Library。

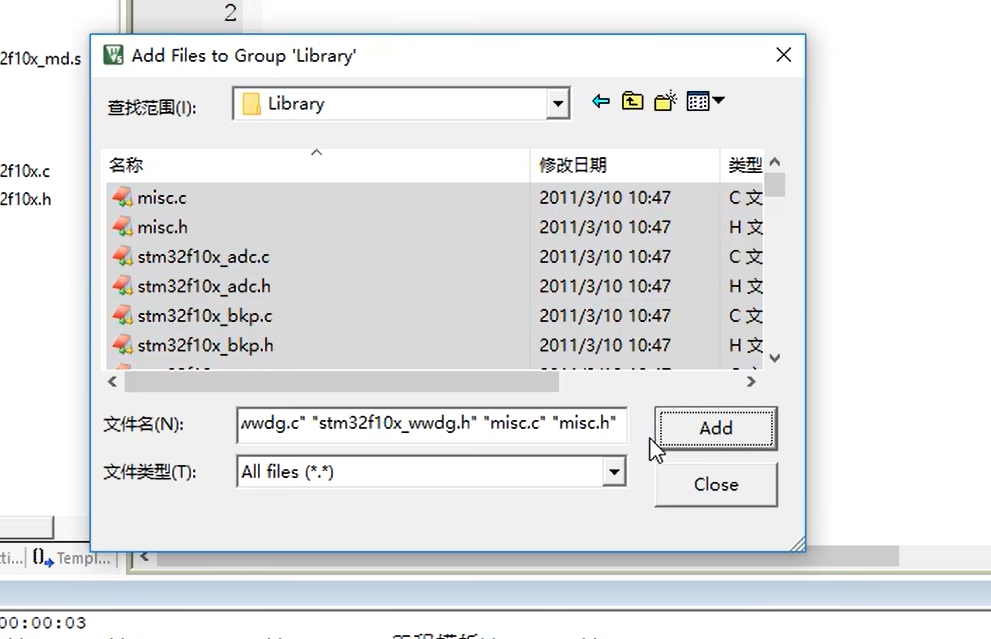

再右键，添加已经存在的文件，打开Library，Ctrl+A, Add，这样就把所有的库函数文件都添加进来了。

但是对于这个库函数来说，现在还不能直接使用，我们需要再添加一个文件。

我们打开固件库文件夹，打开Project，STM32Template。可以看到stm32f10x_confh和两个it结尾的文件。

这个conf(configuration)文件是用来配置库函数头文件的包含关系的，另外这里面还有个用来参数检查的函数定义，这是所有库函数都需要的

三、GPIO通用输入输出口

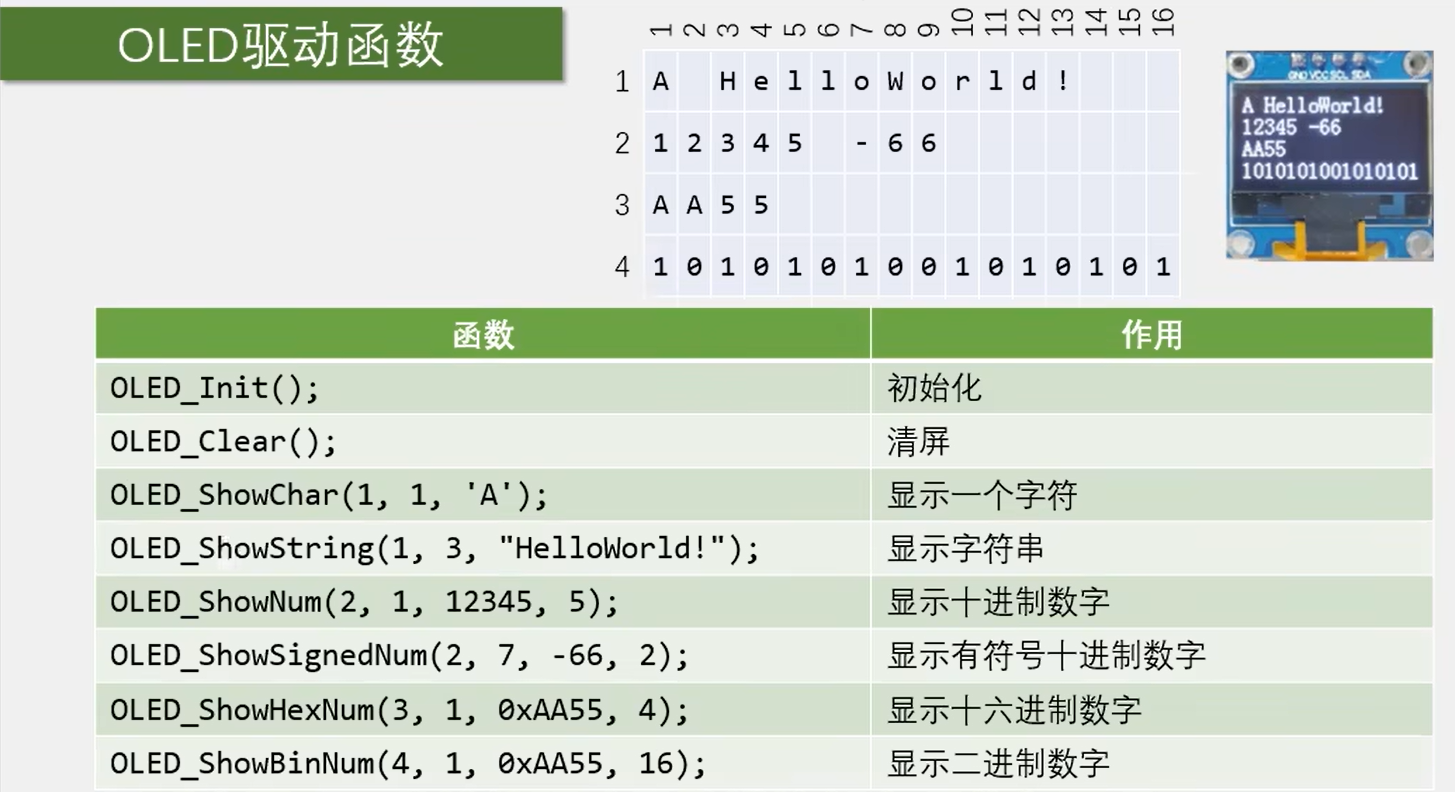

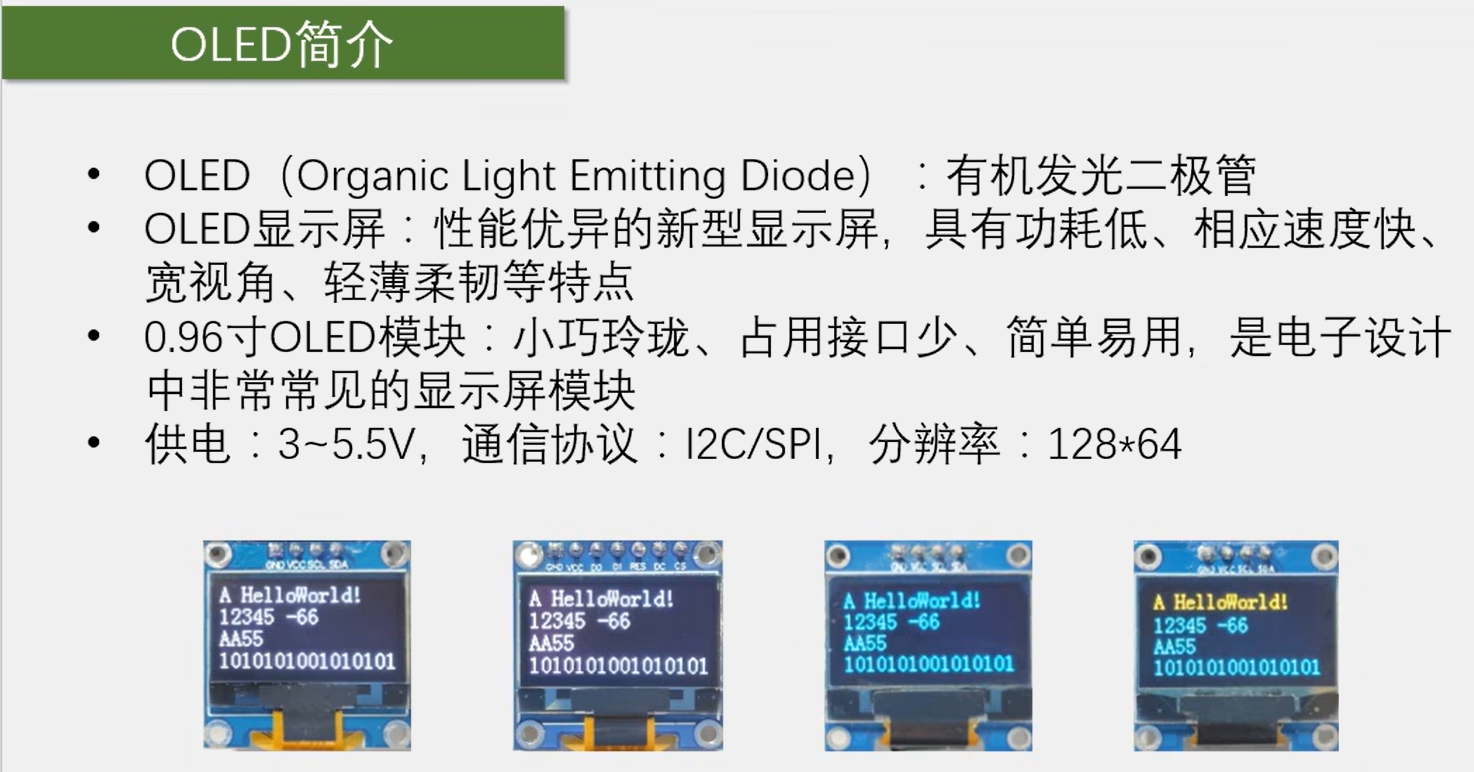

四、OLED显示屏

stm32的引脚上电后，如果不初始化，默认是浮空输入的模式。在这个模式下，引脚不会输出电平，所以不会有什么影响。

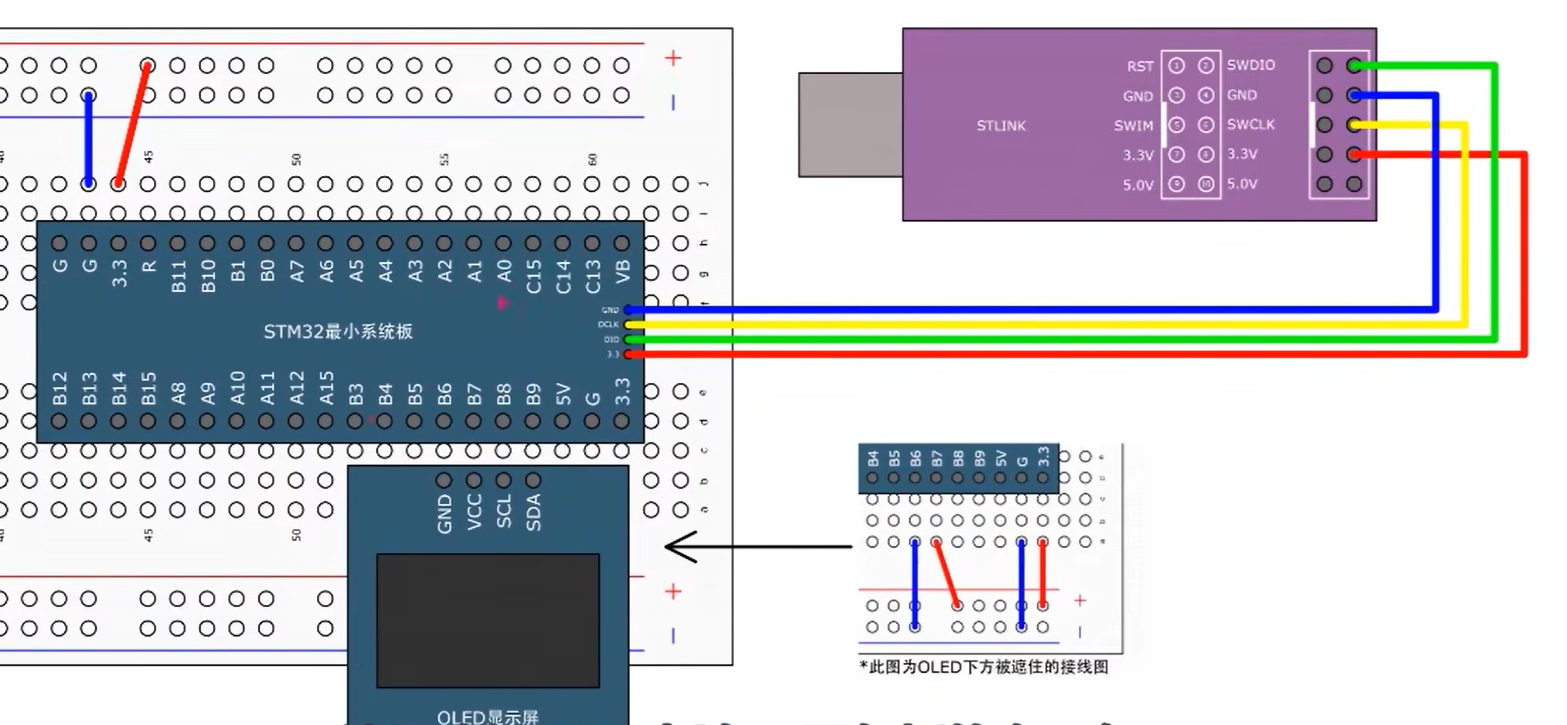

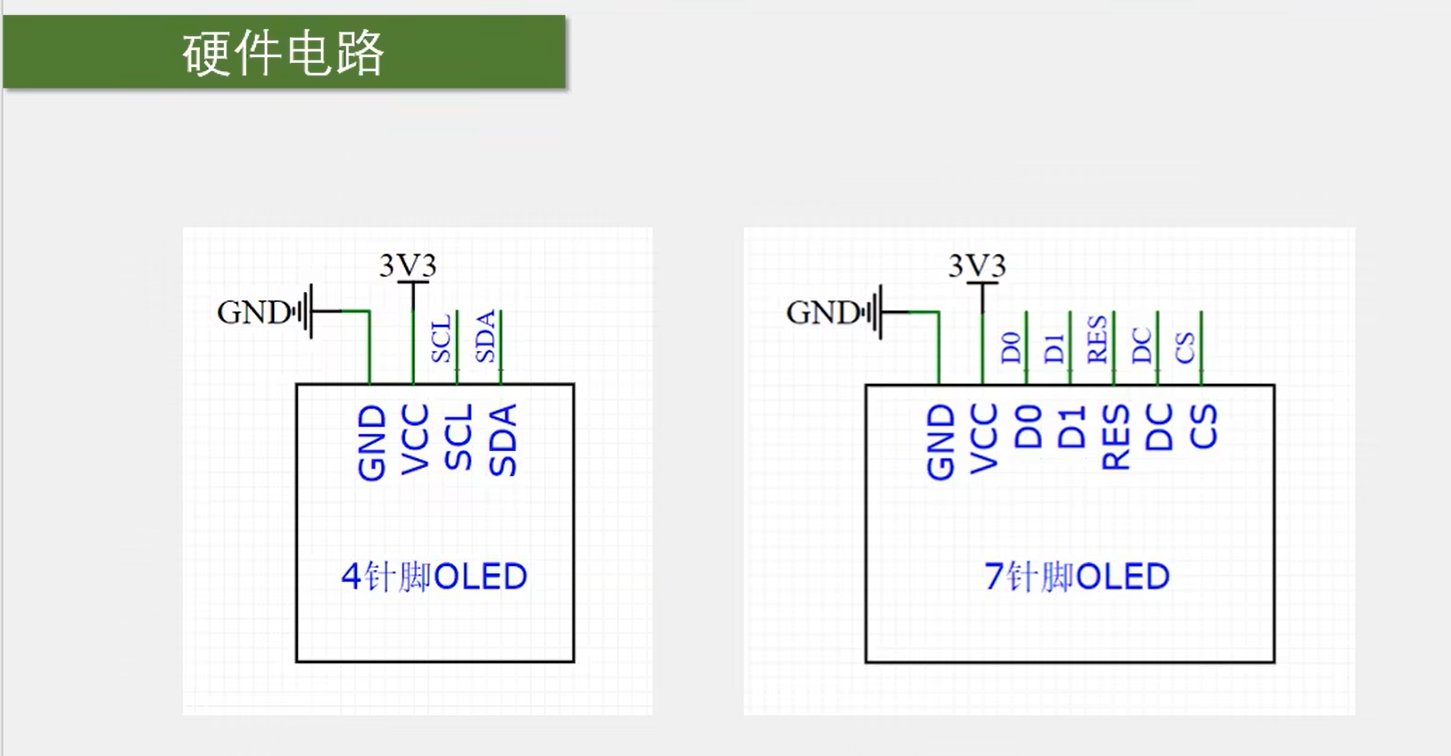

用GPIO口直接给OLED供电，这个也是没问题的。因为这个OLED功率很小，所以也是可以驱动的。不过这样不规范，己自玩玩的时候用就行了，要做实际项目的话最好还是用电源供电。

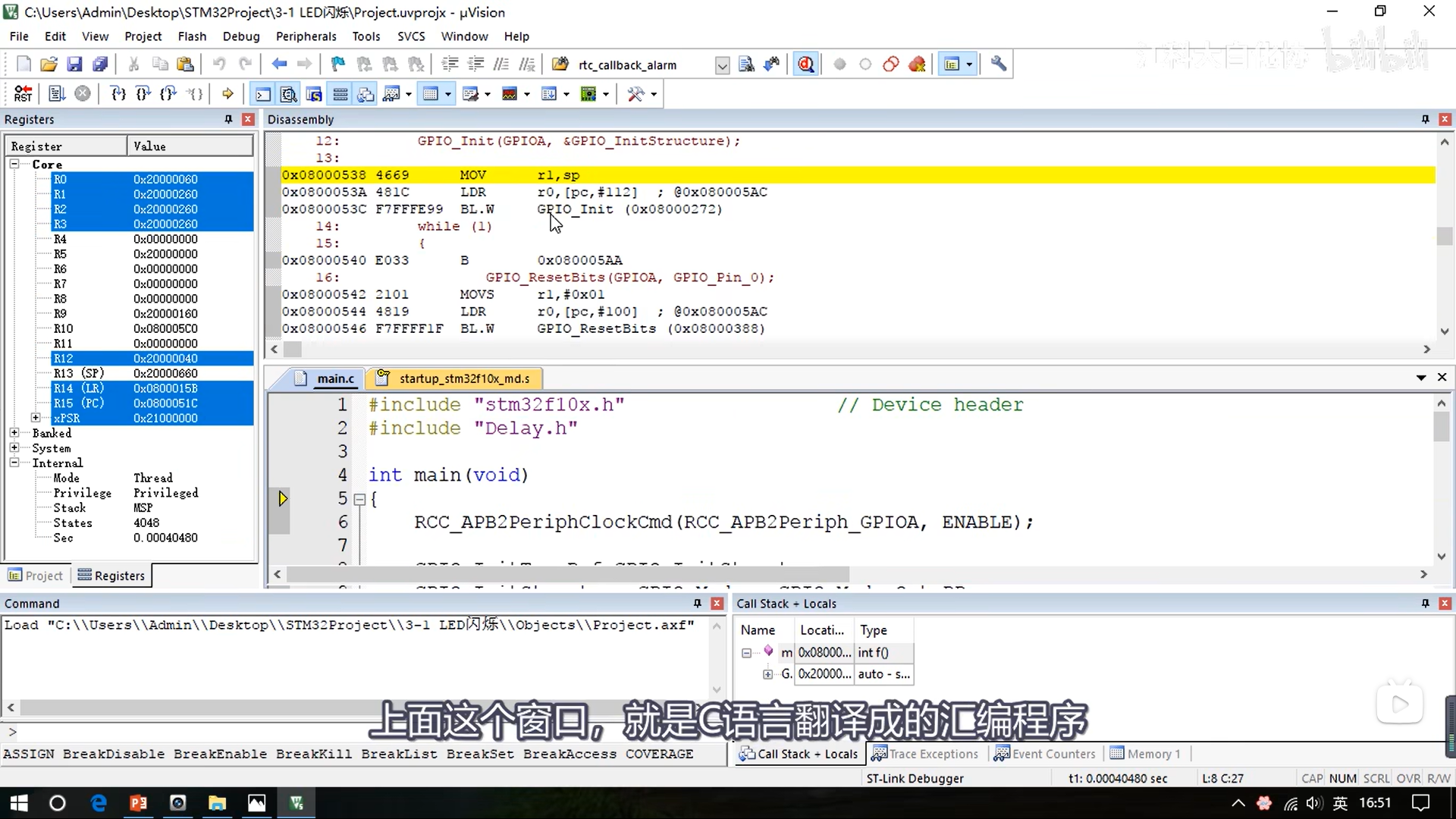

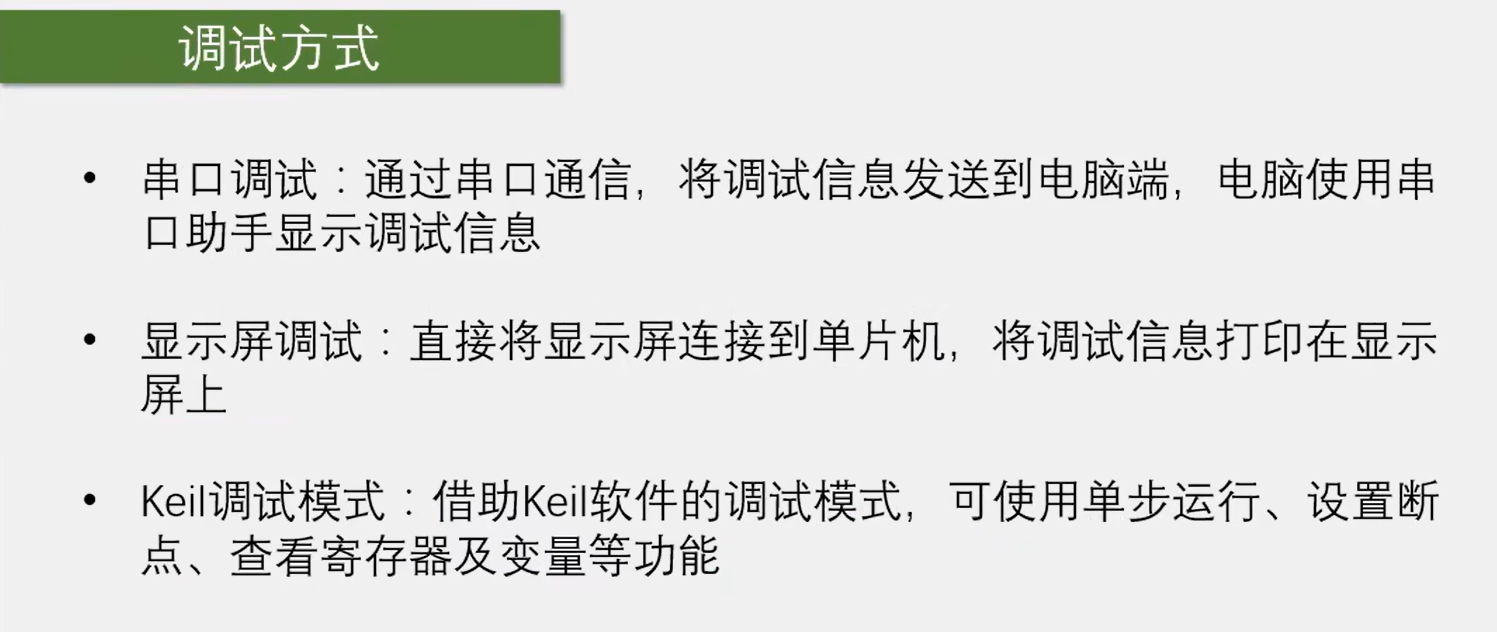

调试

左边的这个窗口是寄存器组和状态标志位等信息，这个是单片机硬件底层很重要的东西。

调试功能用到的操作及各窗口：

十、IIC通信协议

Ⅰ、软件IIC原理

Ⅱ、软件IIC程序

10-3 软件IIC读写MPU6050

软件IIC，手动反转两个GPIO口的电平

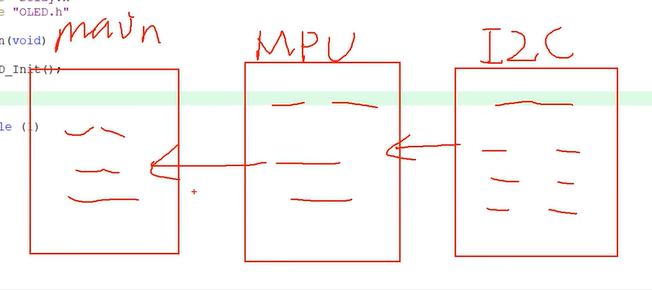

整体框架：

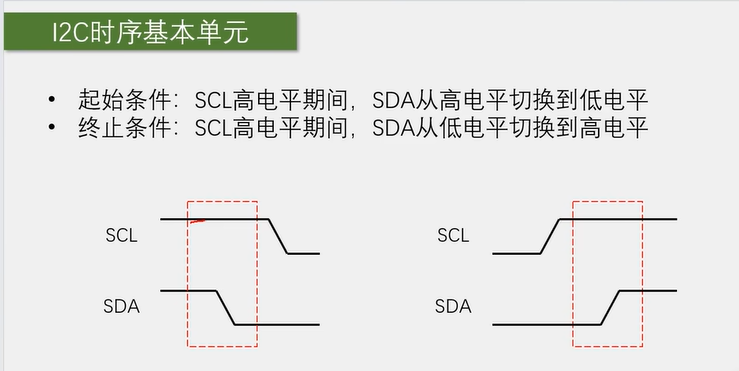

首先建立IIC通信层的.c和.h模块，在通信层里，写好IIC底层的GPIO初始化和六个时序基本单元，也就是起始、终止、发送一个字节、接收一个字节、发送应答和接收应答。

写好IIC通信层之后，再建立MPU6050的.c和.h模块。在这一层，我们将基于IIC通信的模块，来实现指定地址读、指定地址写，再实现写寄存器对芯片进行配置，读寄存器得到传感器数据。

最终在main.c里，调用MPU6050的模块，初始化，拿到数据，显示数据，这就是程序的整体架构。

流程：

IIC.c

1.GPIO初始化：PB10、PB11初始化为开漏输出模式，SCL和SDA置高电平释放总线

2.编写IIC的六个时序基本单元函数

注意点：

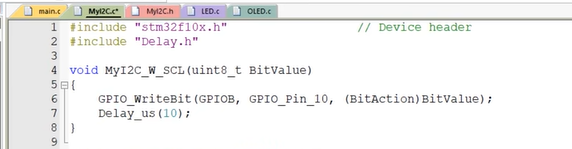

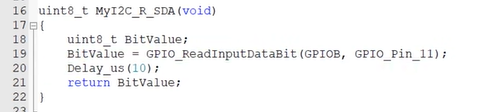

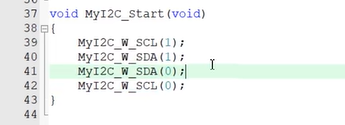

（1）对引脚操作的封装和改名（给端口换个名字方便修改）：宏定义或再套个函数（定义一个函数，对操作端口的库函数进行封装）

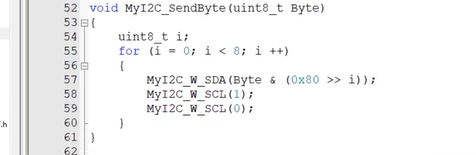

（2）按位发送：通过单独与上某一位、for循环按位右移来实现

（3）遍历

MPU6050.c

将IIC.c中的函数封装为发送和接收两个函数。

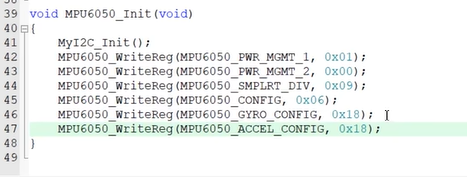

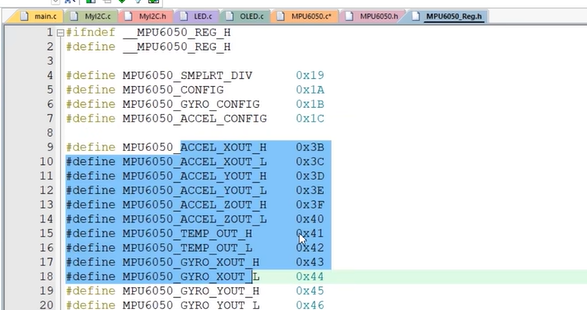

初始化：初始化第一步，配置电源管理寄存器，我们一般会用宏定义先把寄存器的地址都用一个字符串来表示，要不然每次都查手册比较麻烦。而且光写一个数据的地址放这，也不容易理解。

寄存器如果比较少的话，可以直接在源文件最上面进行宏定义。

如果比较多的话，我们可以再新建一个单独的头文件存放。省的放在这里比较占地方。

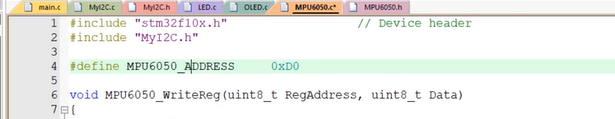

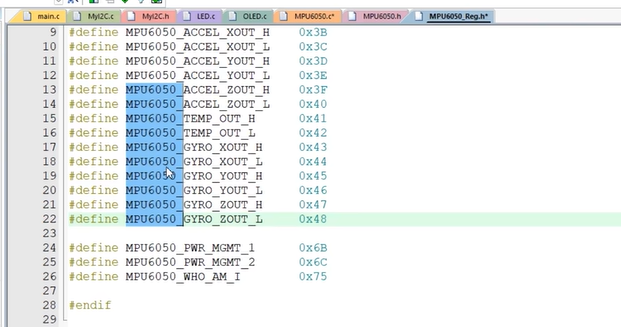

这个宏定义和手册是对应的，比如电源管理寄存器1，地址是0x6B。个人习惯：模块的东西，我一般都习惯加一个模块名字当前缀。

配置完之后，陀螺仪内部就在连续不断的进行数据转换了，输出的数据，就存放在这里的数据寄存器里。

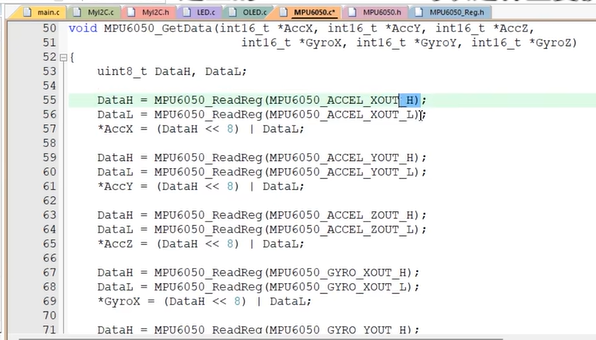

接下来想要获取数据的话，只要在写一个获取数据寄存器的函数即可。

多返回值函数：1.定义六个全局变量

2.用指针实现变量的地址传递

3.用结构体

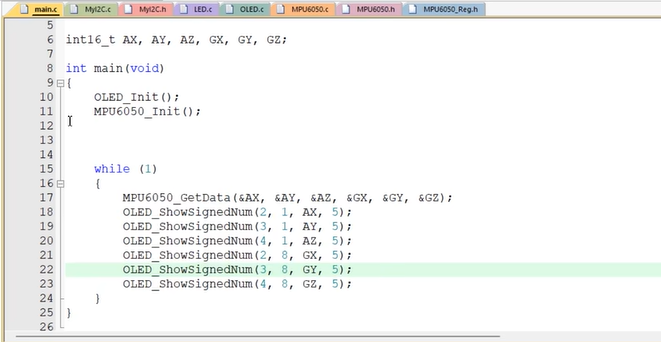

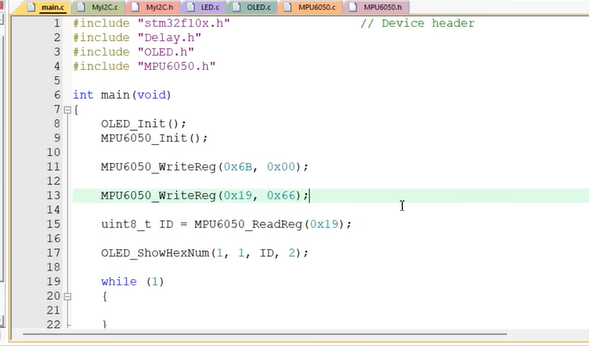

main.c

同过MPU6050.c封装函数的读写寄存器。

寄存器也是一种存储器，只不过是普通的存储器只能写和读，里面的数据并没有赋予什么实际意义，但是寄存器就不一样了。寄存器的每一位数据，都对应了硬件电路的状态，寄存器和外设的硬件电路，是可以进行互动的。所以，程序到这里，我们就可以通过寄存器来控制电路了。

Ⅲ、硬件IIC原理

10-4

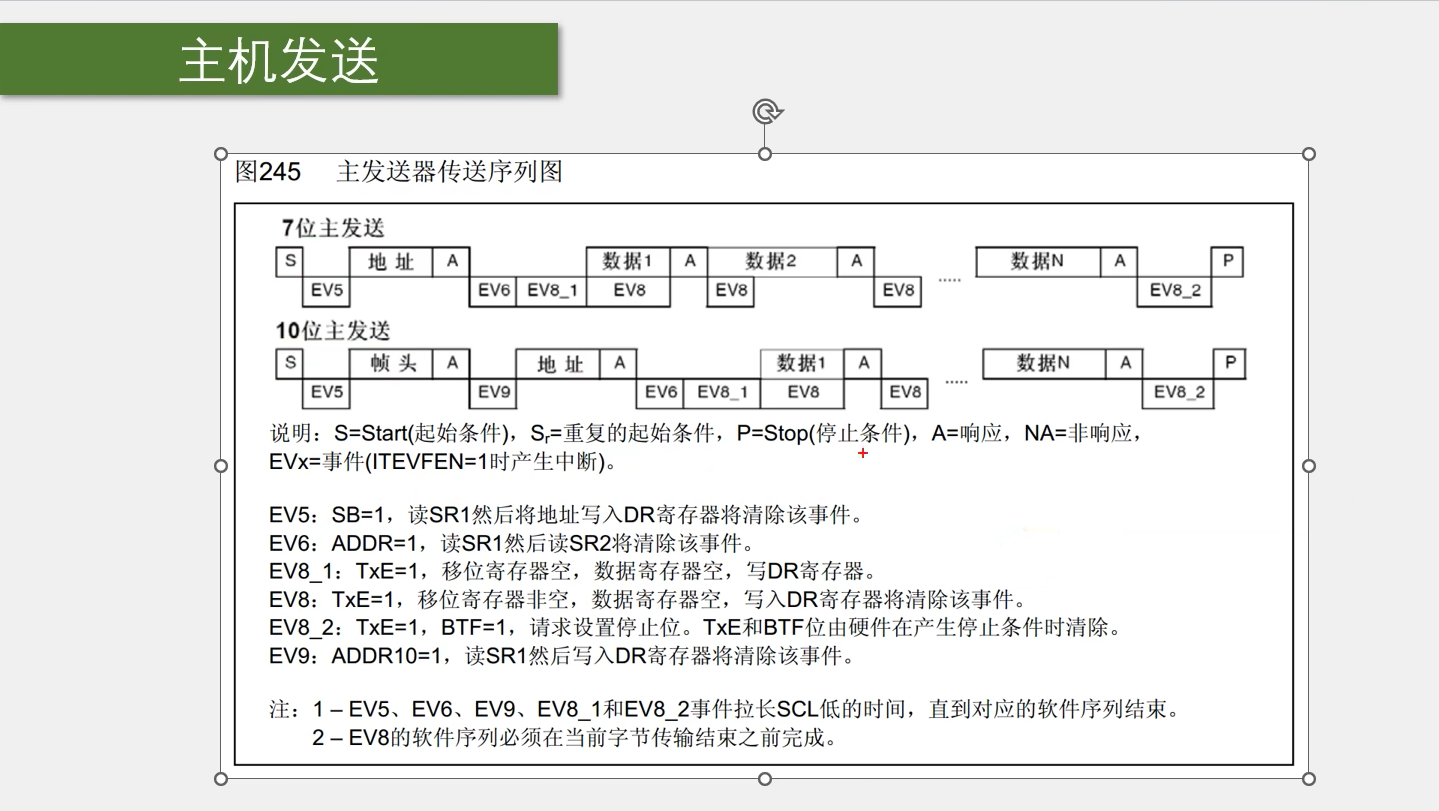

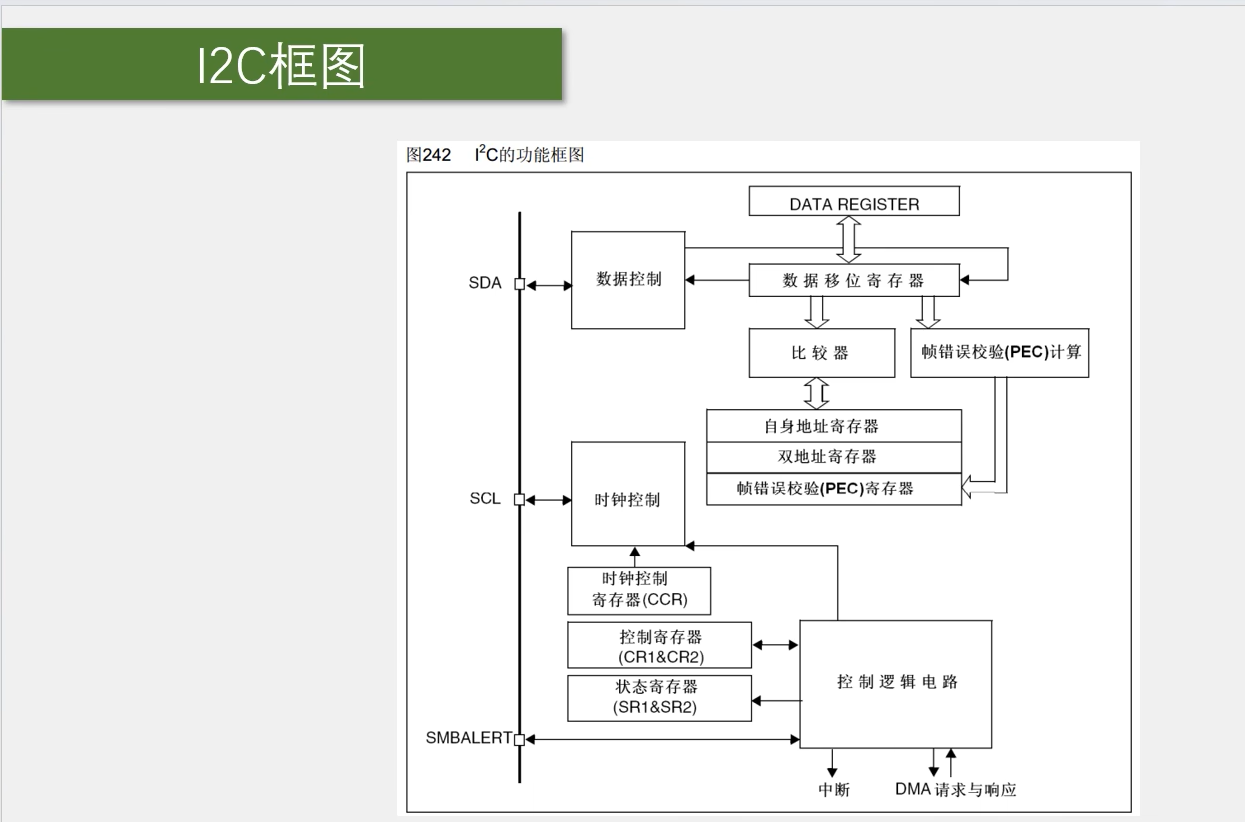

根据数据移位寄存器和数据寄存器是否清空或者占满，置标志位表示传输完成。

Ⅳ、硬件IIC程序

10-5

思路同软件，不过执行六个时序基本单元的函数都已经封装好了，直接调用并配置参数即可。

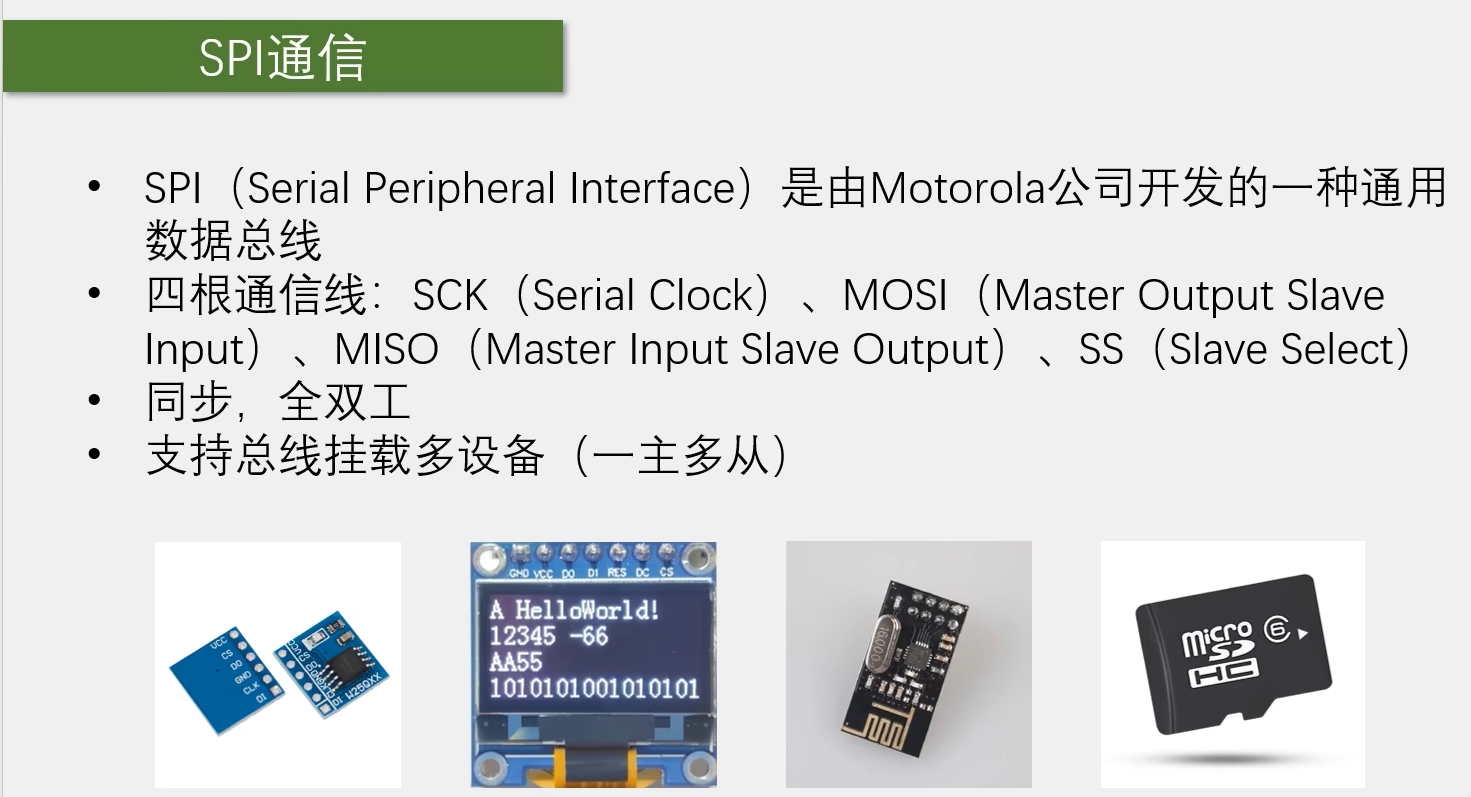

十一、SPI通信协议

Ⅰ、软件SPI原理

11-1

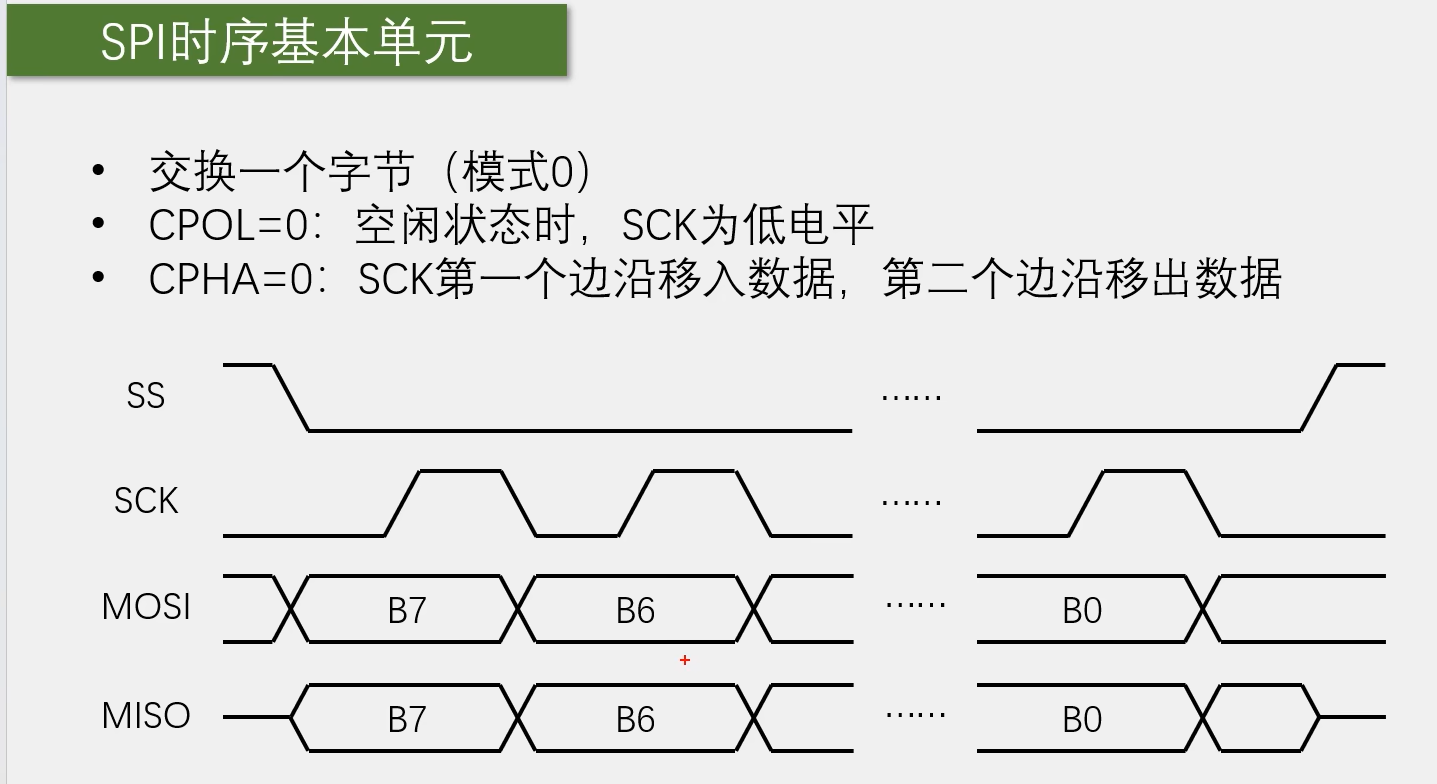

SPl的数据收发，都是基于字节交换，这个基本单元来进行的

11-2

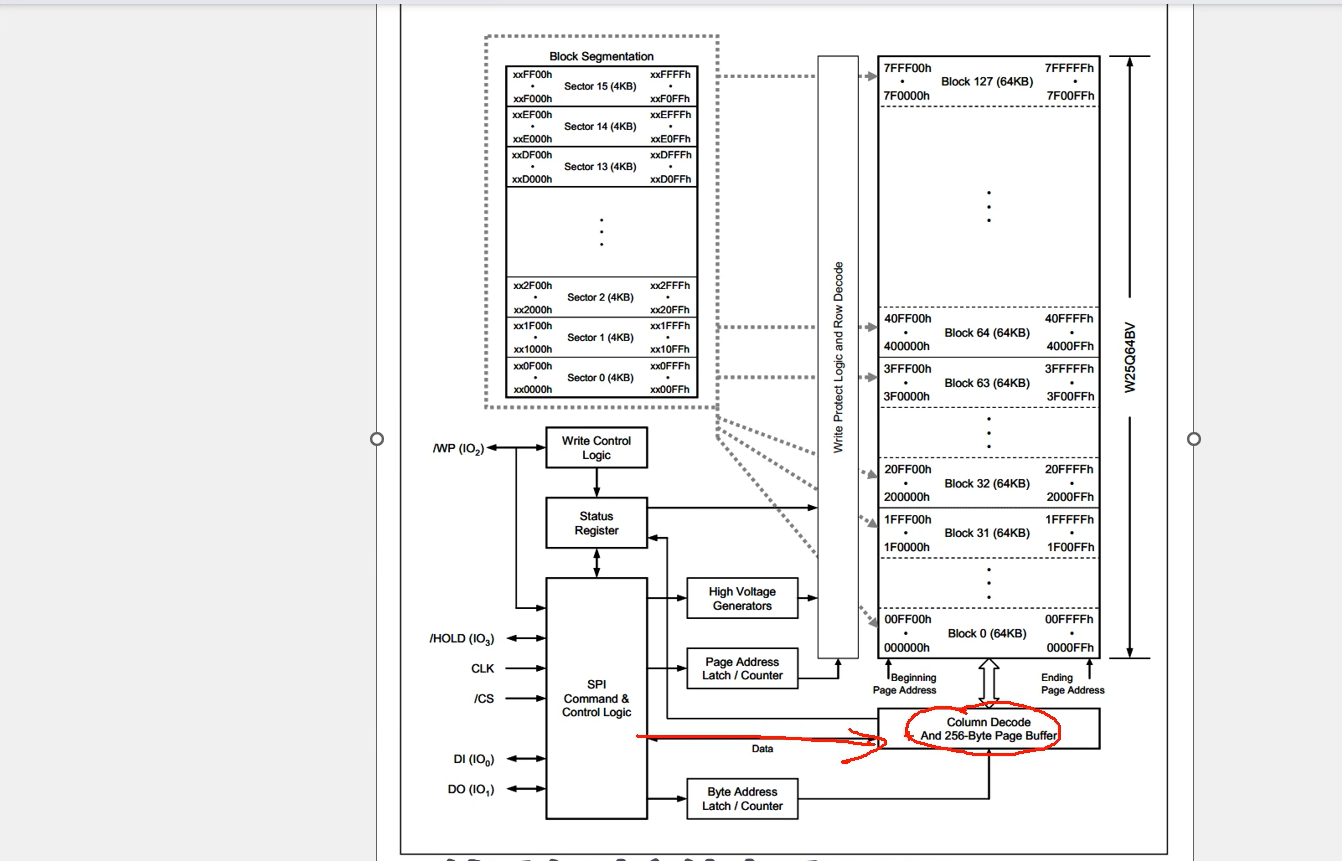

写入数据会先写到页缓存区里，再往flash里写，因为缓存区是ram，速度很快，能跟得上spi。而flash由于是掉电不丢失，写入速度较慢。但此缓存区只有256字节。

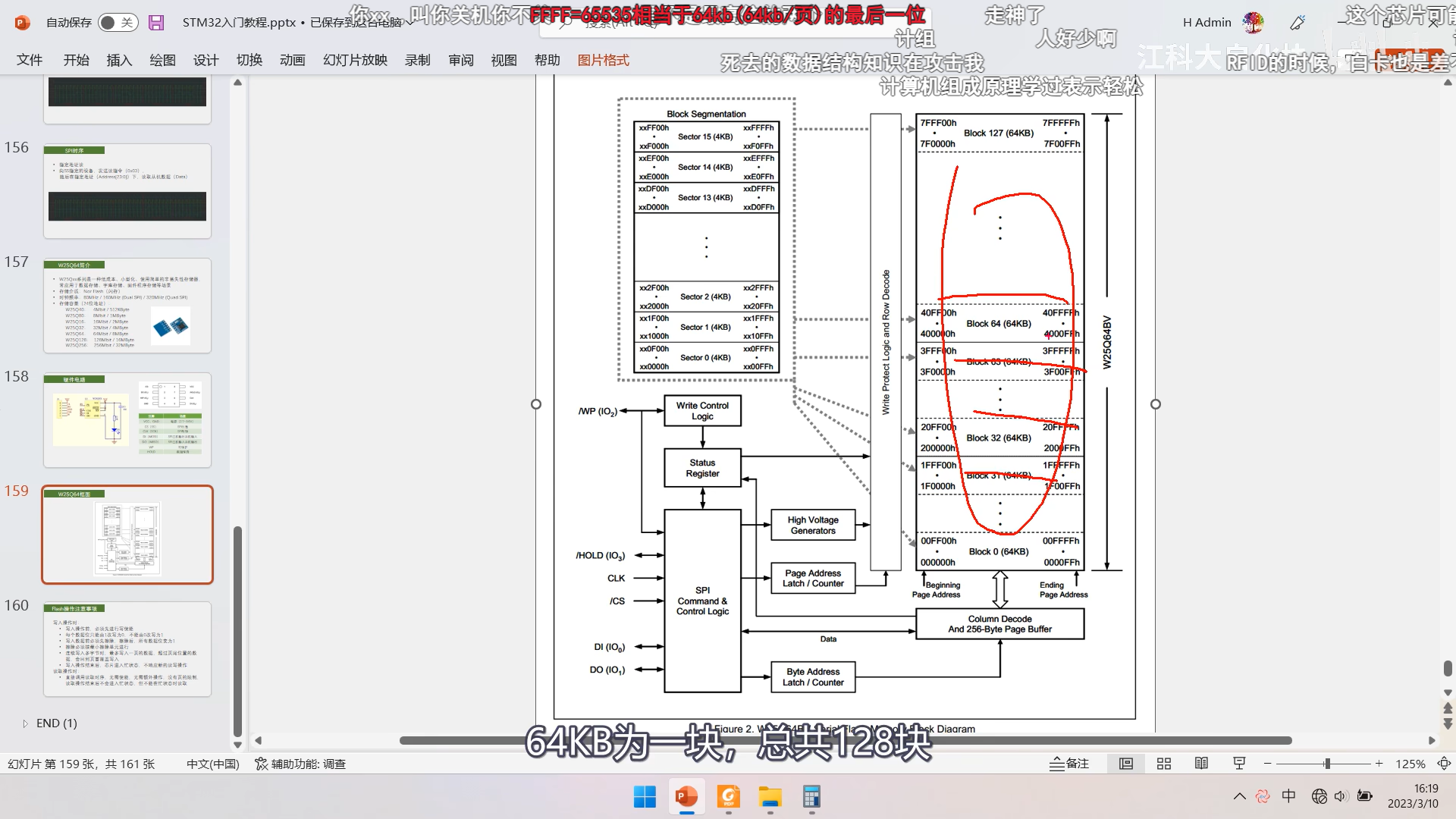

W65Q24的容量是8MB。一整块存储空间，先划分为若干个块（Block），其中每一块在划分为若干个扇区（Sector），对于每个扇区，内部又可以分为很多页（Page）。

W65Q24的地址宽度是24位，三个字节。000000h-7FFFFFh，24位地址，最大寻址范围为16MB，但我们这个芯片只有8MB，所以地址空间，我们只用了一半，所以不是FFFFFFh。

总共8MB，每64KB划分为一块，(8*1024)/64=128，即块0-块127，块0：000000h-00FFFFh。FFFF=65535相当于64kb(64kb/页)的最后一位。

一块是64KB，每4KB划分为一个扇区，64/4=16，即扇区0-扇区15，每个扇区内的地址范围是xxx000h-xxxFFFh

4kb就是2的12次方，也就是3个十六进制数

一个扇区是4KB，每256个字节划分为1页，(4*1026)/256=16，每个页的地址范围是xxxx00h-xxxxFFh

1KB==2^10Bytes=1024Bytes，部分存储设备厂商为简化计算，使用 1 KB=1000 B（如硬盘标称容量），但操作系统和程序开发中一律采用 1024 进制。

24位地址三级寻址结构--块-扇-页，前16位(2B)指定在哪个块的哪个扇，后8位(1B)指定在哪页(扇内偏移)

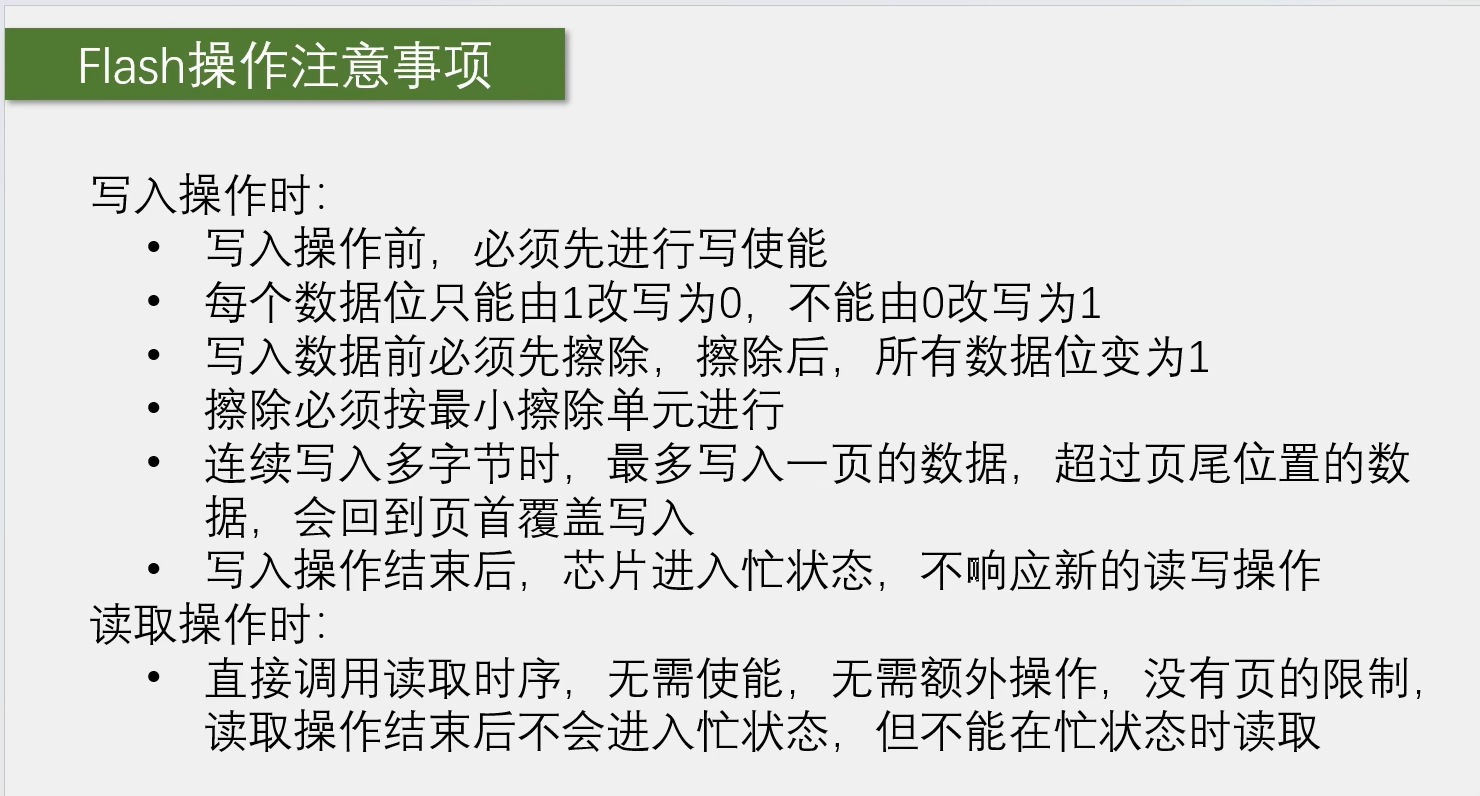

不能跨页写数据，可跨页读。

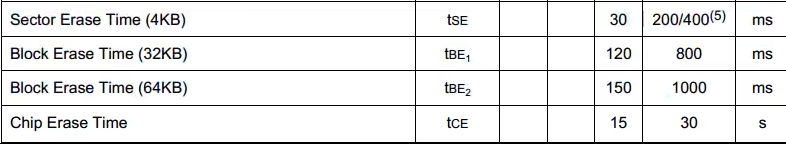

Flash的擦除，有最小擦除单元的限制。你不能指定某一个字节去擦除，要擦就得一大片一起擦。此芯片最小擦除单元是一个扇区（4KB，即4096个字节）。

弹幕：这就是4k对齐，这也是为什么我们电脑中文件很小时也会占用大于文件本身的空间。

若此扇区中仍有其他数据，要想数据不丢失，就只能将4096个字节全都读出来，擦除，改写完毕后再写回去。或其他方法优化。

Ⅱ、软件SPI程序

11-3

整体框架：

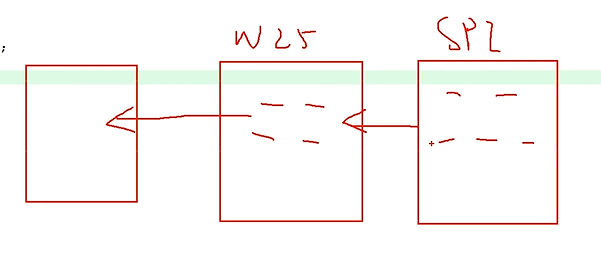

先建一个MySPI的模块，这个模块主要包含通信引脚封装、初始化，以及SPI通信的三个拼图：起始、终止和交换一个字节，这是SPI通信层的内容。

然后基于SPI层，我们再建一个W25Q64的模块。在这个模块里，调用底层SPl的拼图，来拼接各种指令和功能的完整时序，比如写使能、擦除、页编程、读数据等等，所以这一块可以叫作W25Q64的硬件区动层。

最后，在主函数里，我们调用驱动层的函数，来完成我们想要实现的功能。

流程：

BitAction是个枚举类型的变量有两个取值Resetset

ByteSend <<= 1：左移等于1相当于ByteSend = ByteSend << 1;

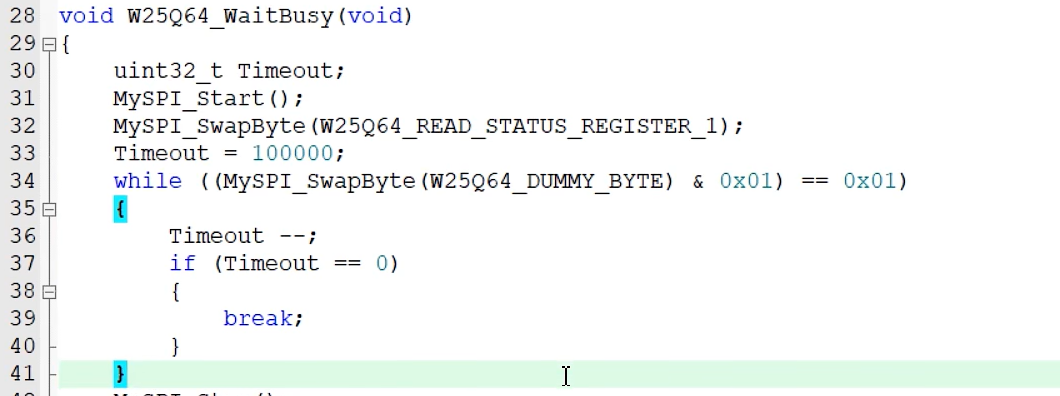

用死循环进行等待时，为防止意外卡死，可以设置一个变量减减，为0退出。

Ⅲ、硬件SPI原理

11-4

SPI和IIC都是高位先行，但UART是低位先行。

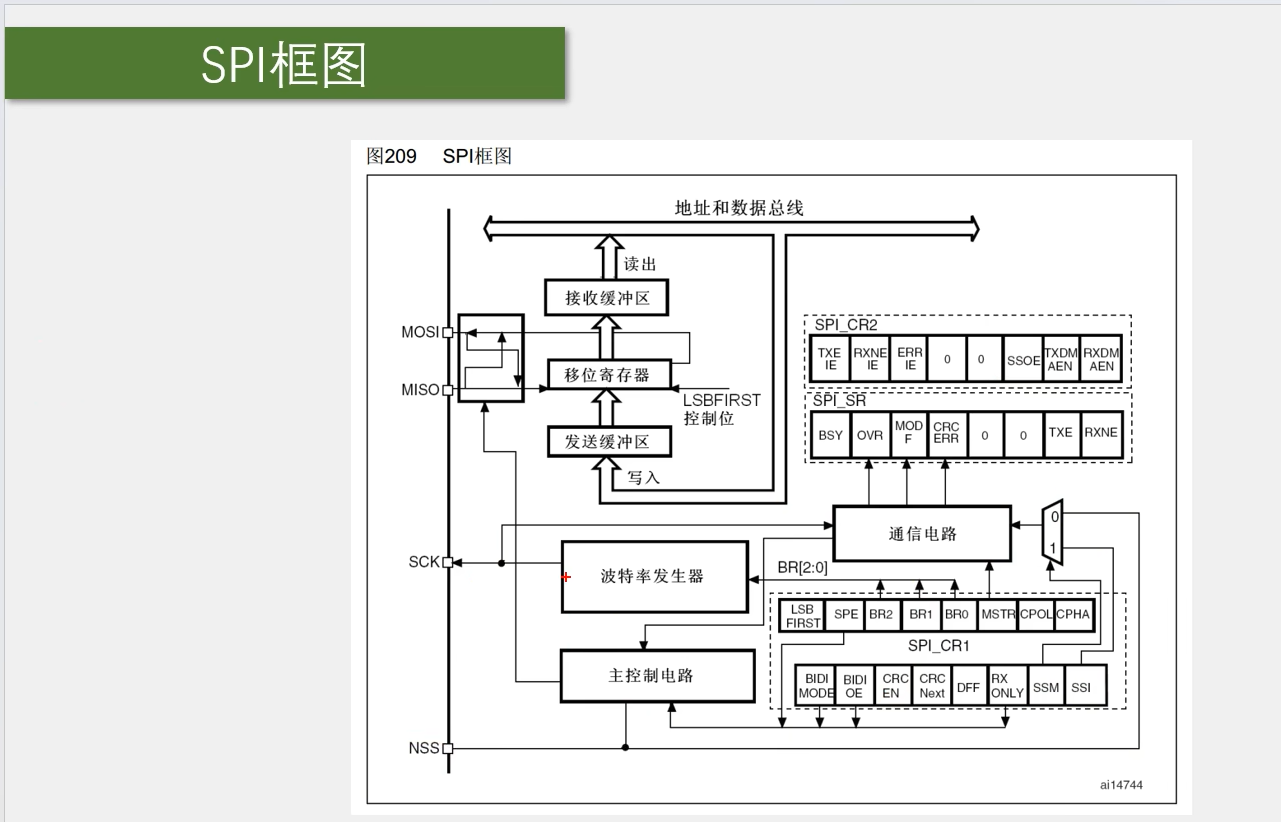

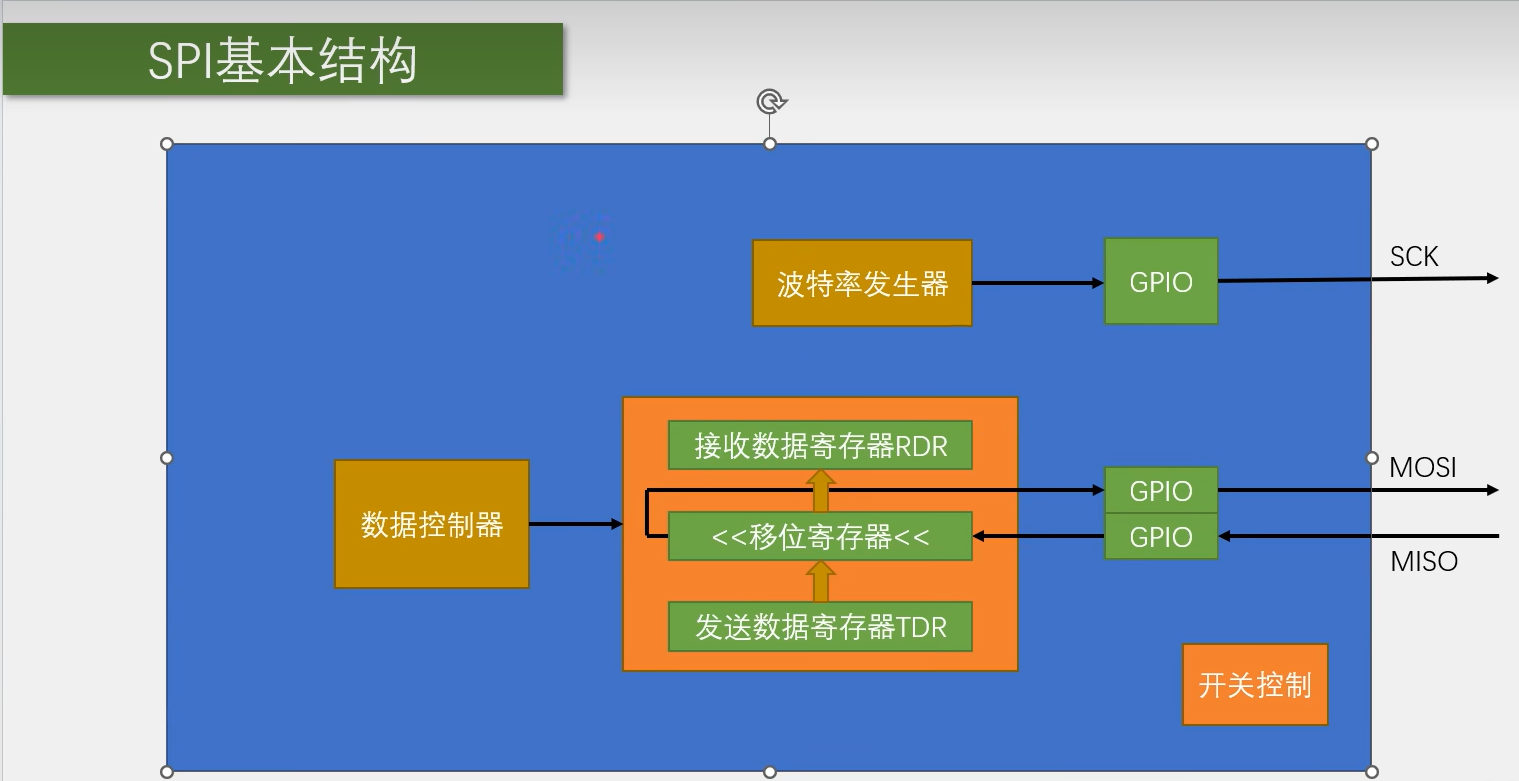

这两个缓冲区，实际上就是数据寄存器DR。

和串口那里一样，TDR和RDR占用同一个地址，统一叫作DR。

15:00之前的逻辑

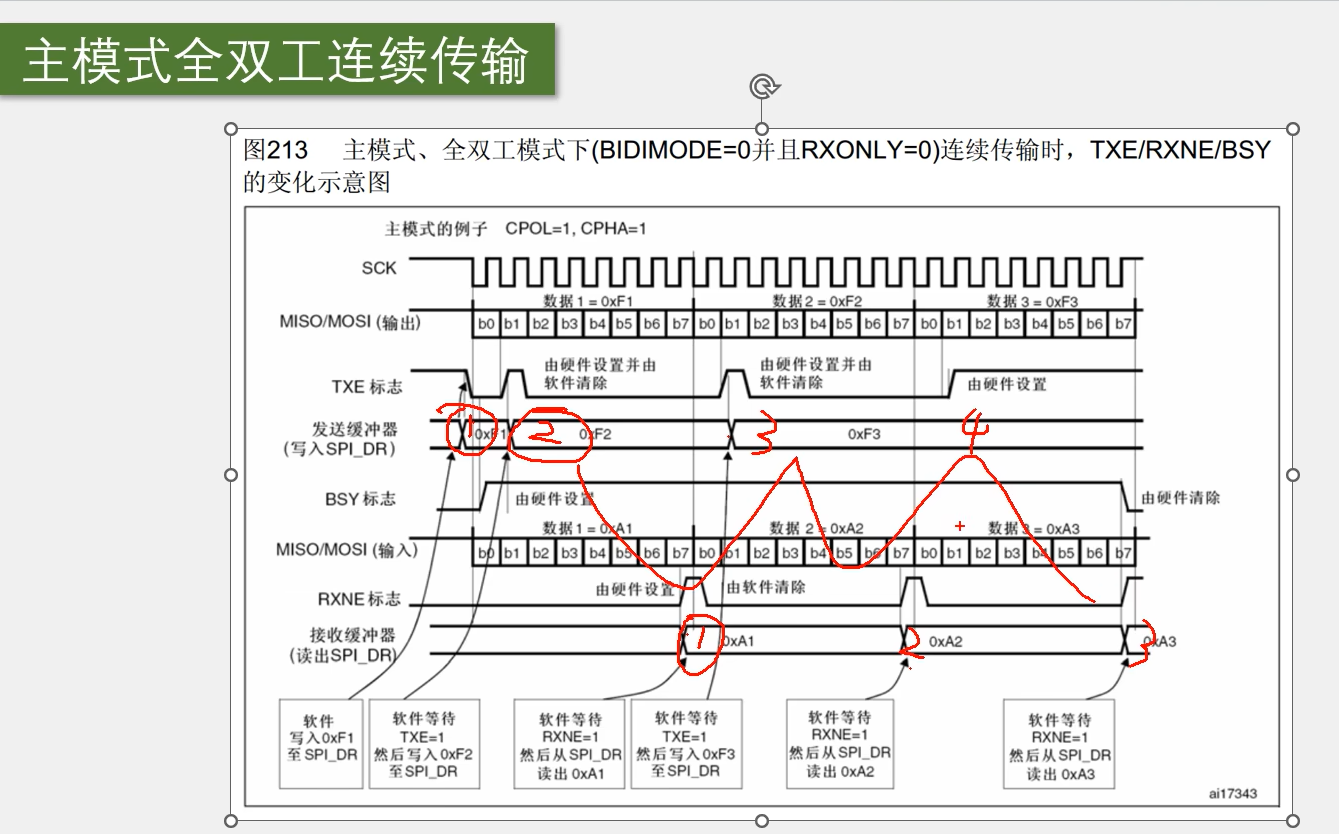

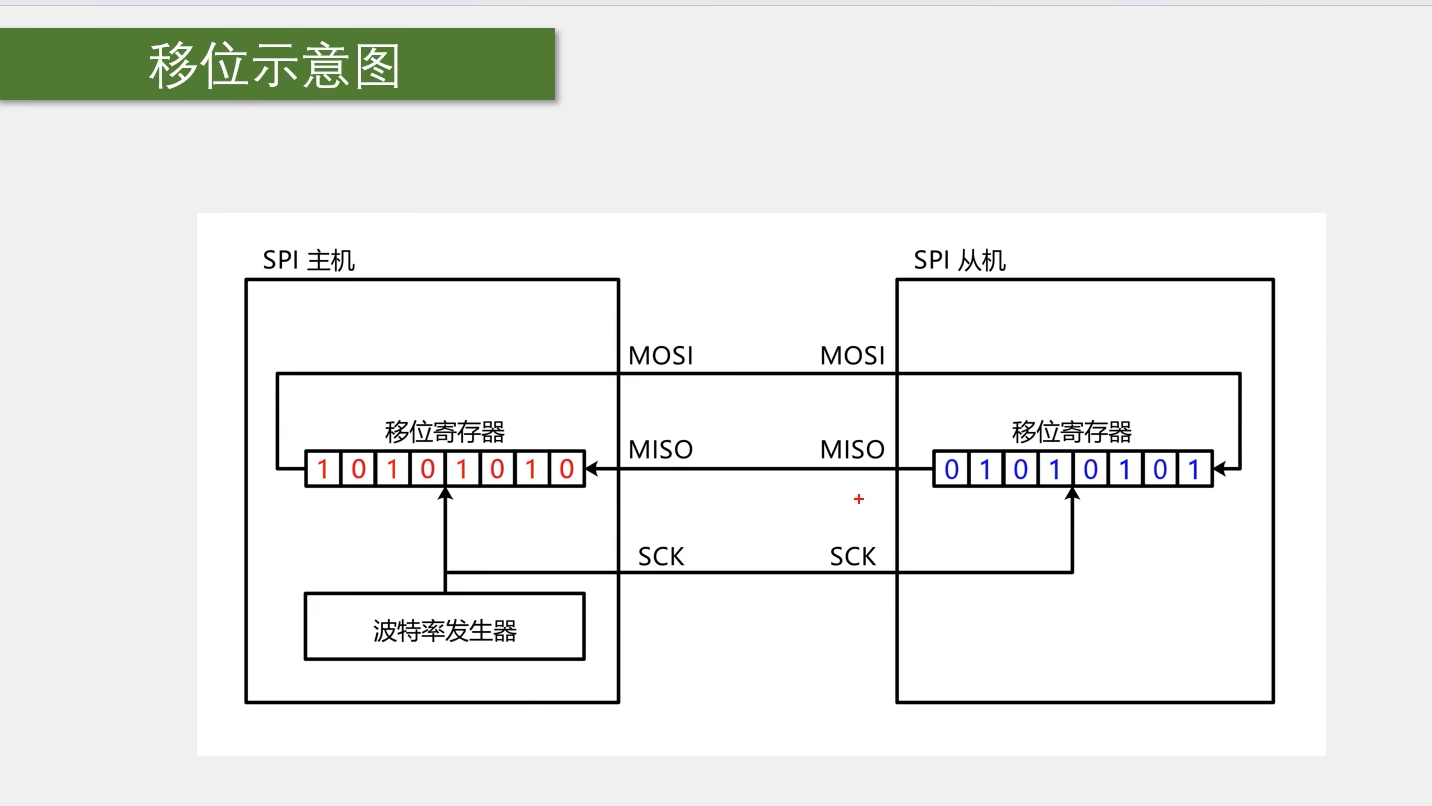

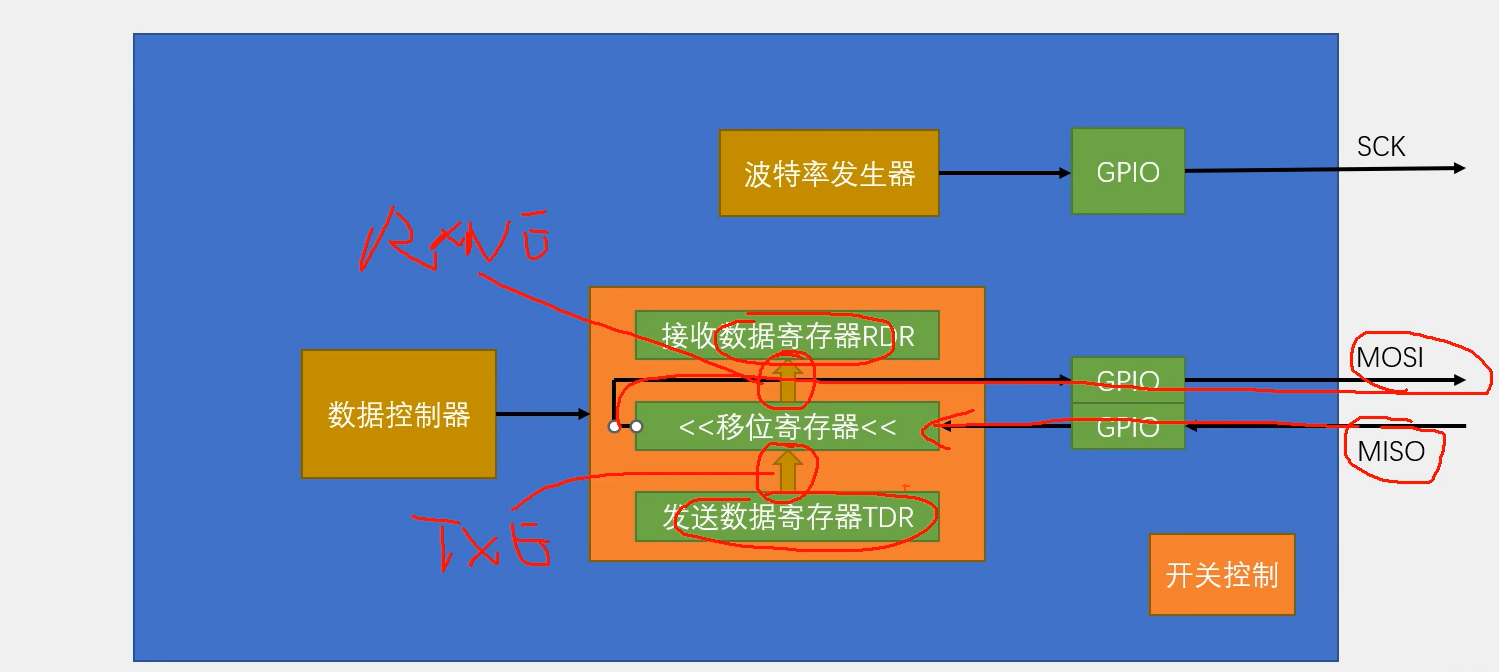

如果我们需要连续发送一批数据，第一个数据，写入到TDR。当移位寄存器没有数据移位时，TDR的数据会立刻转入移位寄存器，开始移位，这个转入时刻，会置状态寄存器的TXE为1，表示发送寄存器空。当我们检查TXE置1后，紧跟着，下一个数据，就可以提前写入到TDR里候着了，一旦上一个数据发完，下一个数据就可以立刻跟进，实现不间断的连续传输。

然后移位寄存器这里，一旦有数据过来了，它就会自动产生时钟，将数据移出去。在移出的过程中，MISO的数据也会移入，一旦数据移出完成，数据移入是不是也完成了。这时，移入的数据就会整体地从移位寄存器转入到接收缓冲区RDR，这个时刻，会置状态寄存器的RXNE为1，表示接收寄存器非空。当我们检查RXNE置1后，就要尽快把数据从RDR读出来，在下一个数据到来之前，读出RDR，就可以实现连续接收。否则，如果下一个数据已经收到了，上一个数据还没从RDR读出来，那RDR的数据就会被覆盖，就不能实现连续的数据流了。这就是移位寄存器配合数据寄存器实现连续数据流的过程。

TDR和RDR的配合，可以实现连续的数据流。

TDR数据，整体转入移位寄存器的时刻，置TE标志位

移位存器数据，整体转入RDR的时刻，置RXNE标志位

Ⅳ、硬件SPI程序

11-5

由于软件SPI程序是隔离封装的，所以可以直接修改底层的MySPI.c，而不用动W25Q64.c

整体框架:

硬件SPI的代码，实际上就是两部分：

第一部分，是写上SPI外设的初始化代码。

第二部分，是写上SPI外设操作时序，完成交换一个字节的流程。

流程：

SPI初始化流程：

1.开启时钟，开启SPI和GPIO的时钟。

2.初始化GPIO口。其中SCK和MOSl，是由硬件外设控制的输出信号，所以配置为复用推挽输出。MISO是硬件外设的输入信号，我们可以配置为上拉输入。因为输入设备可以有多个，所以不存在复用输入这个东西，直接上拉输入就行，普通GPIO口可以输入，外设也可以输入。最后，还有SS引脚。SS，是软件控制的输出信号，所以配置为通用推挽输出。

3.配置SPI外设。这一块，使用一个结构体选参数即可。调用一下SPl_Init，这里面的各种参数，比如，8位/16位数据帧、高位先行/低位先行。

4.开关控制。调用SPI_Cmd，给SPI使能即可。

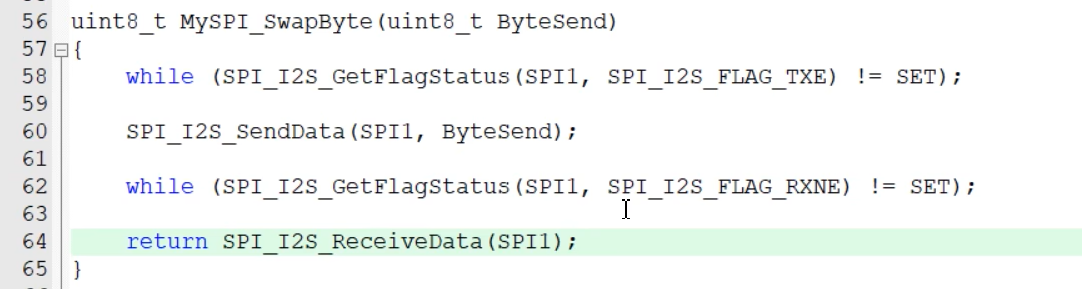

通过硬件SPI交换一个字节的程序：

第一步，等待TXE为1；

第二步，写发送的数据至TDR，一旦TDR写入数据了，时序就会自动生成；

第三步，等待RXNE为1，发送完成，即接收完成，RXNE置1；

第四步，读取RDR接收的数据，就是置换接收的一个字节。

在这里面，我们并不需要像软件SPI那样，手动给SCK、MOSI置高低电平，也不用关心怎么把数据位一个个取出来，这些工作，硬件电路会自动帮我们完成。

硬件SPI必须是发送，同时接收。要想接收，必须得先发送。因为只有你给TDR写东西，才会触发时序的生成

TXE和RXNE会分别在发送和接收数据后自动清除。

TXE=1，发送寄存器（缓冲区）为空，TXE=0，发送寄存器有数据，移位寄存器为空，数据进入移位寄存器进行发送，之后接收外部数据，进入移位寄存器，移位寄存器发送给接收寄存器，RXNE=1，接收数据

十二、RTC实时时钟

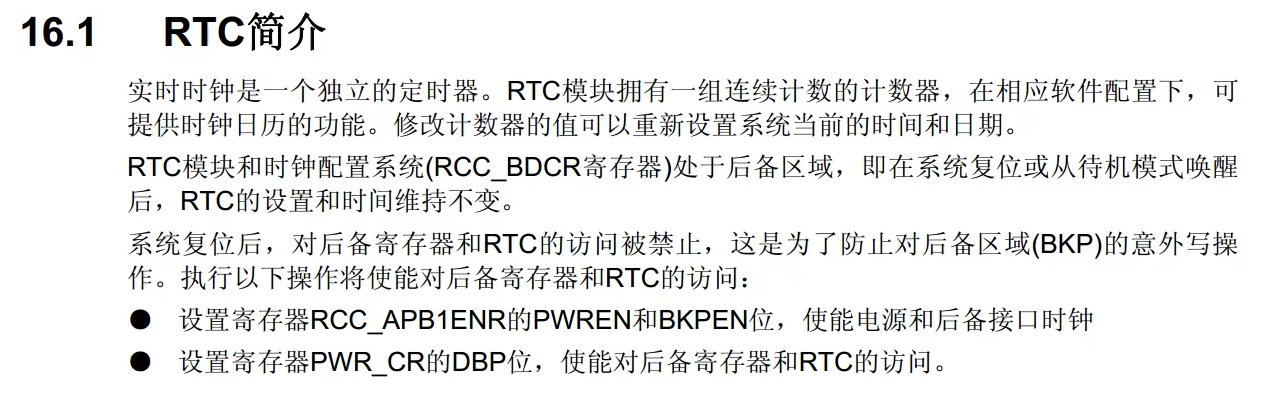

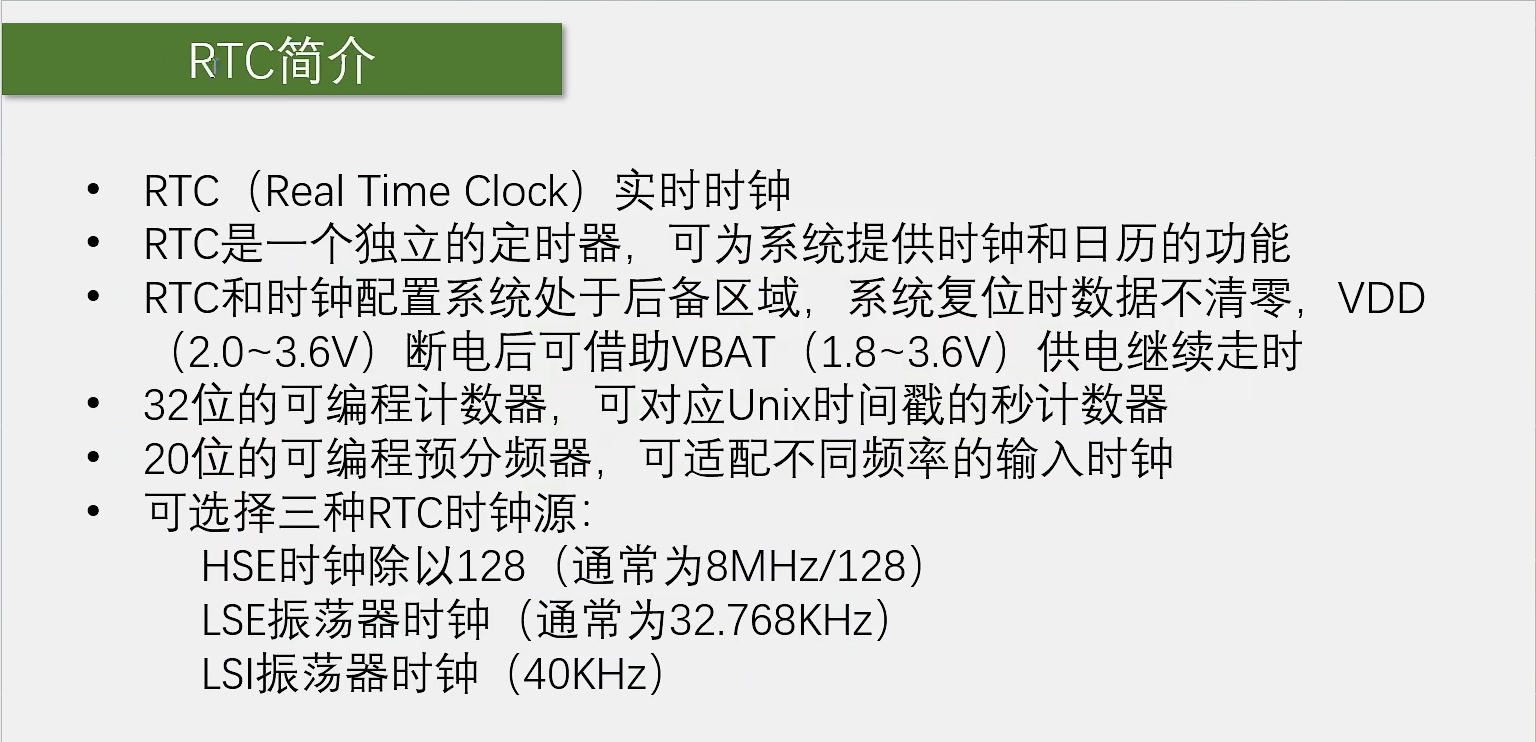

实时时钟本质上是一个定时器，但这个定时器是专门用来产生年月日时分秒，这种日期和时间信息的。

Ⅰ、Unix时间戳

12-1 Unix时间戳及相关数据类型的转换

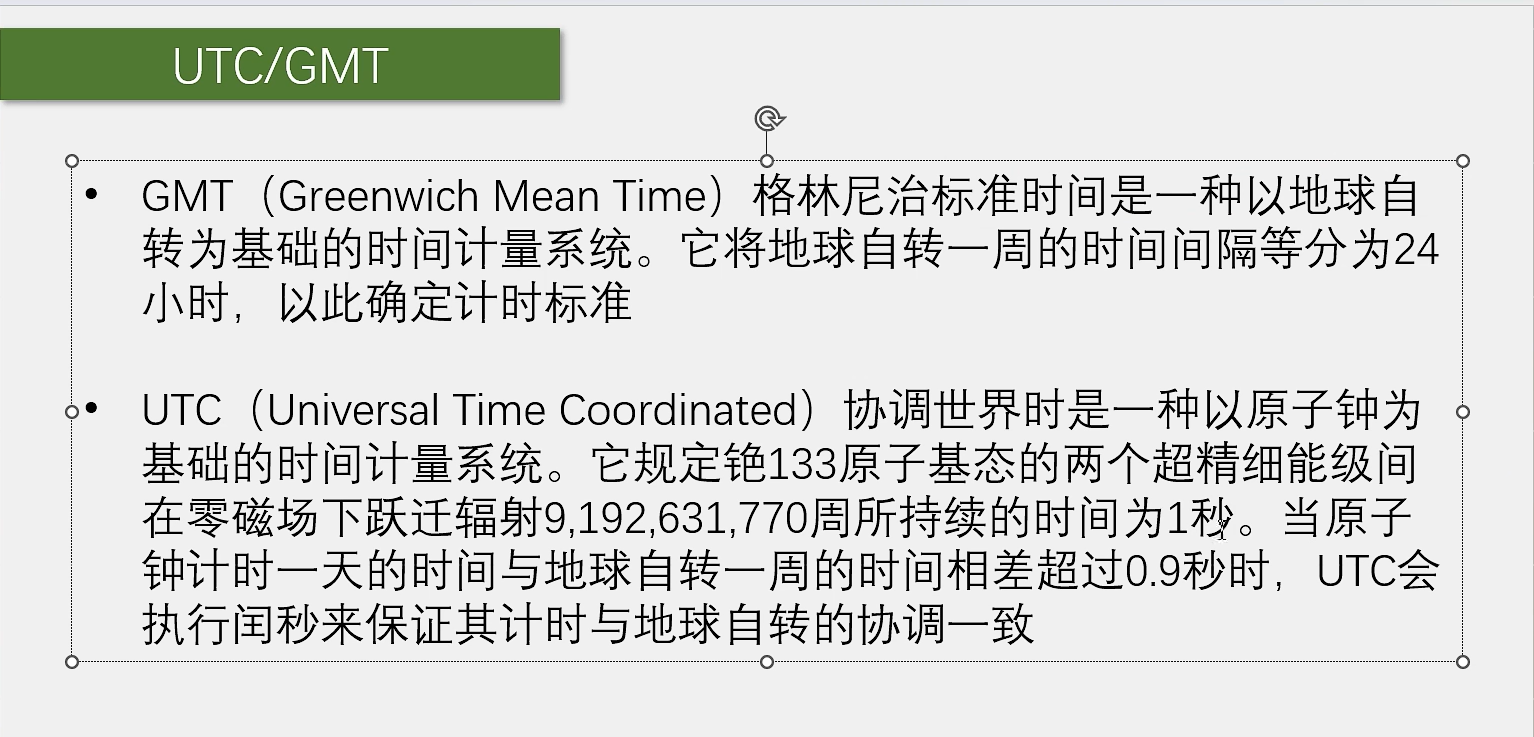

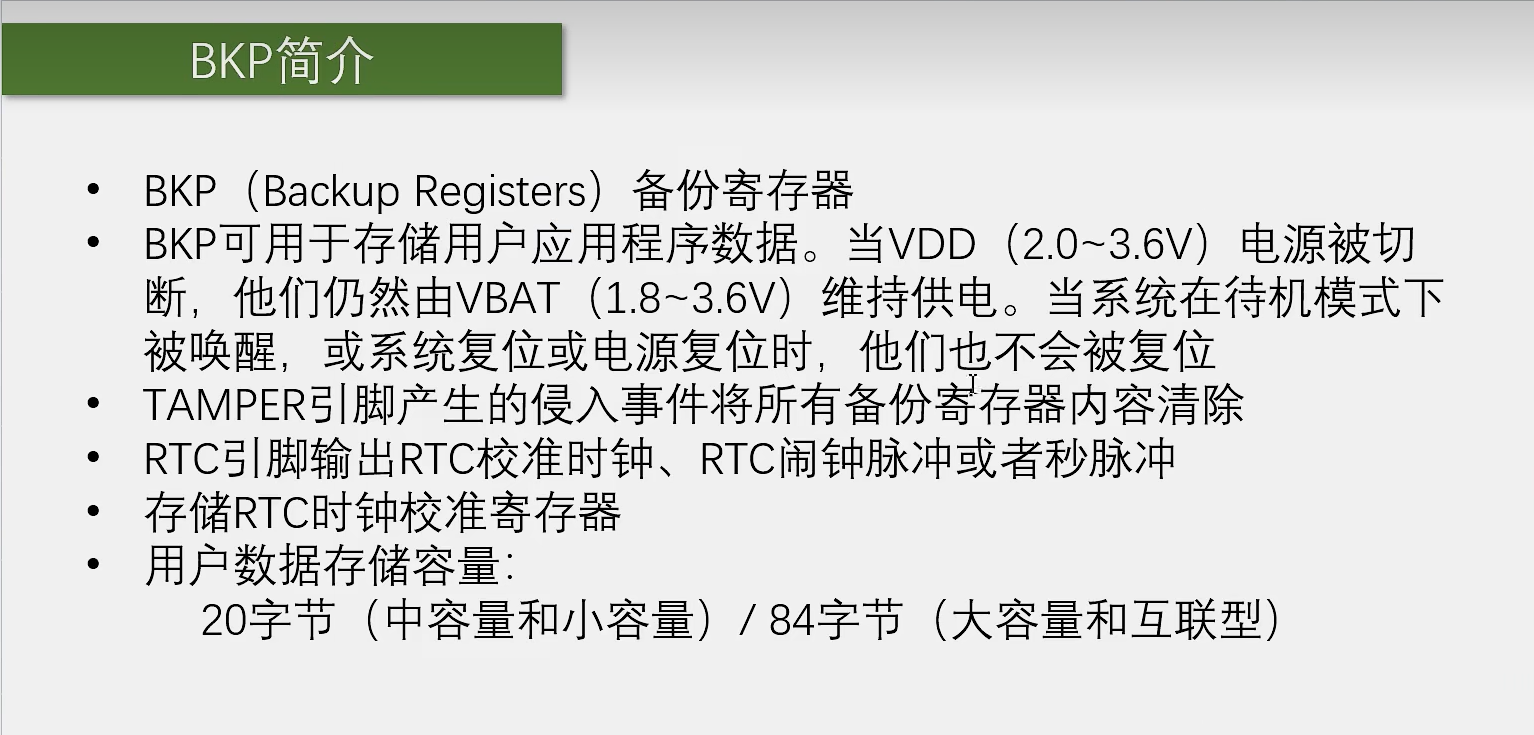

BKP备用寄存器：如果你的STM32接了备用电池，那BKP可以完成一些主电源掉电时，保存少量数据的任务。

RTC这个复位和主电源掉电后，数据不丢失，是借助BKP实现的。

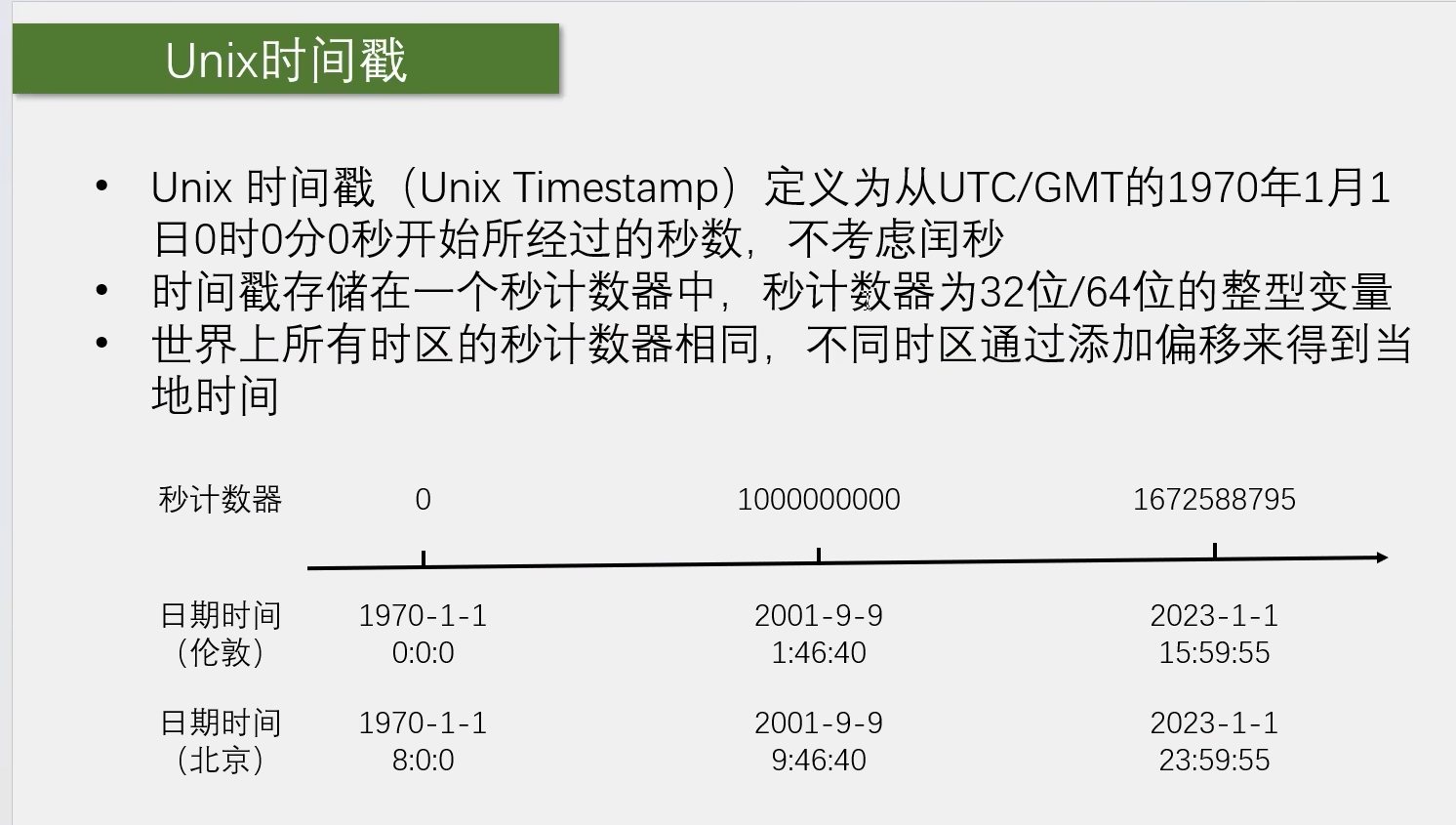

时间戳是一个计数器数值。

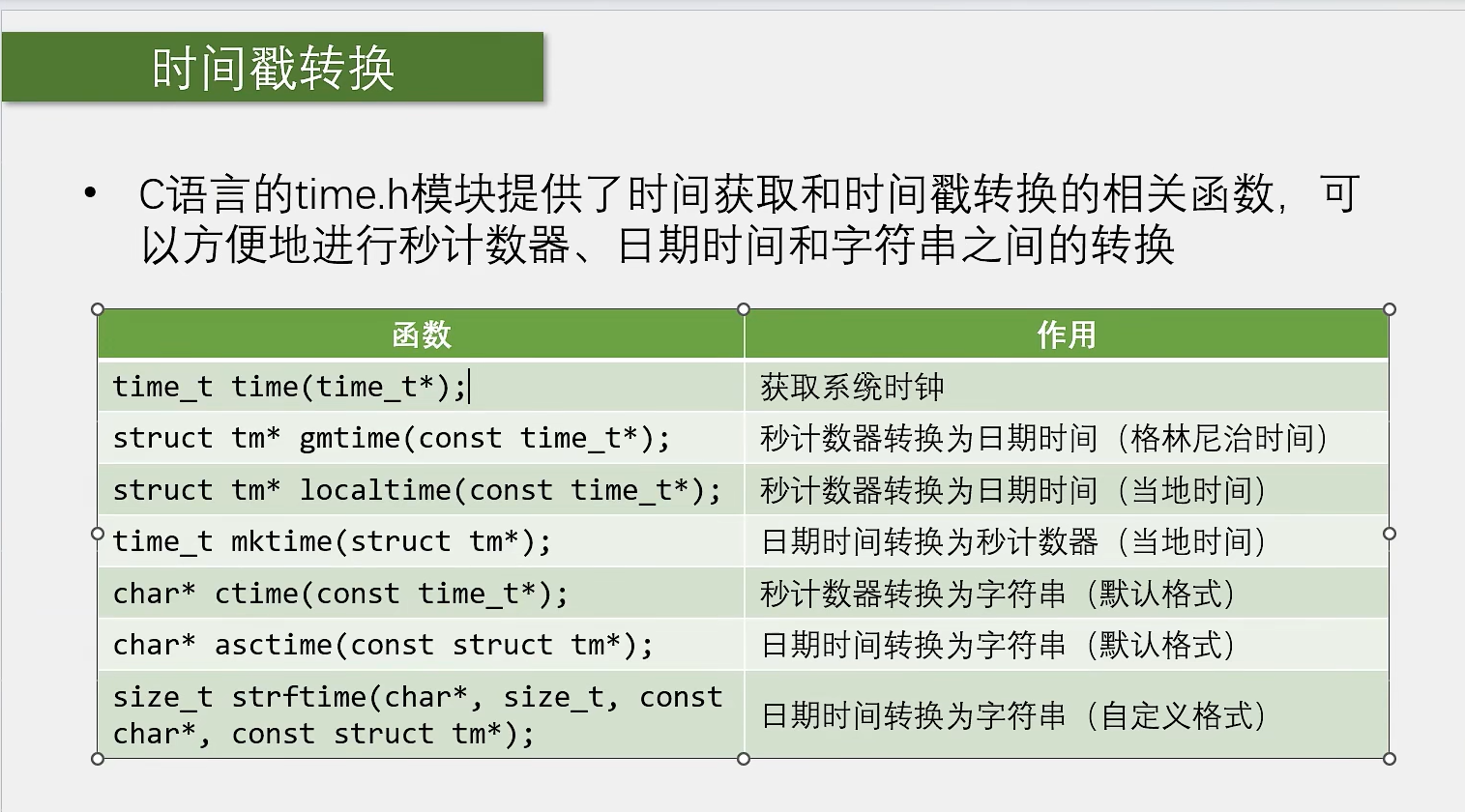

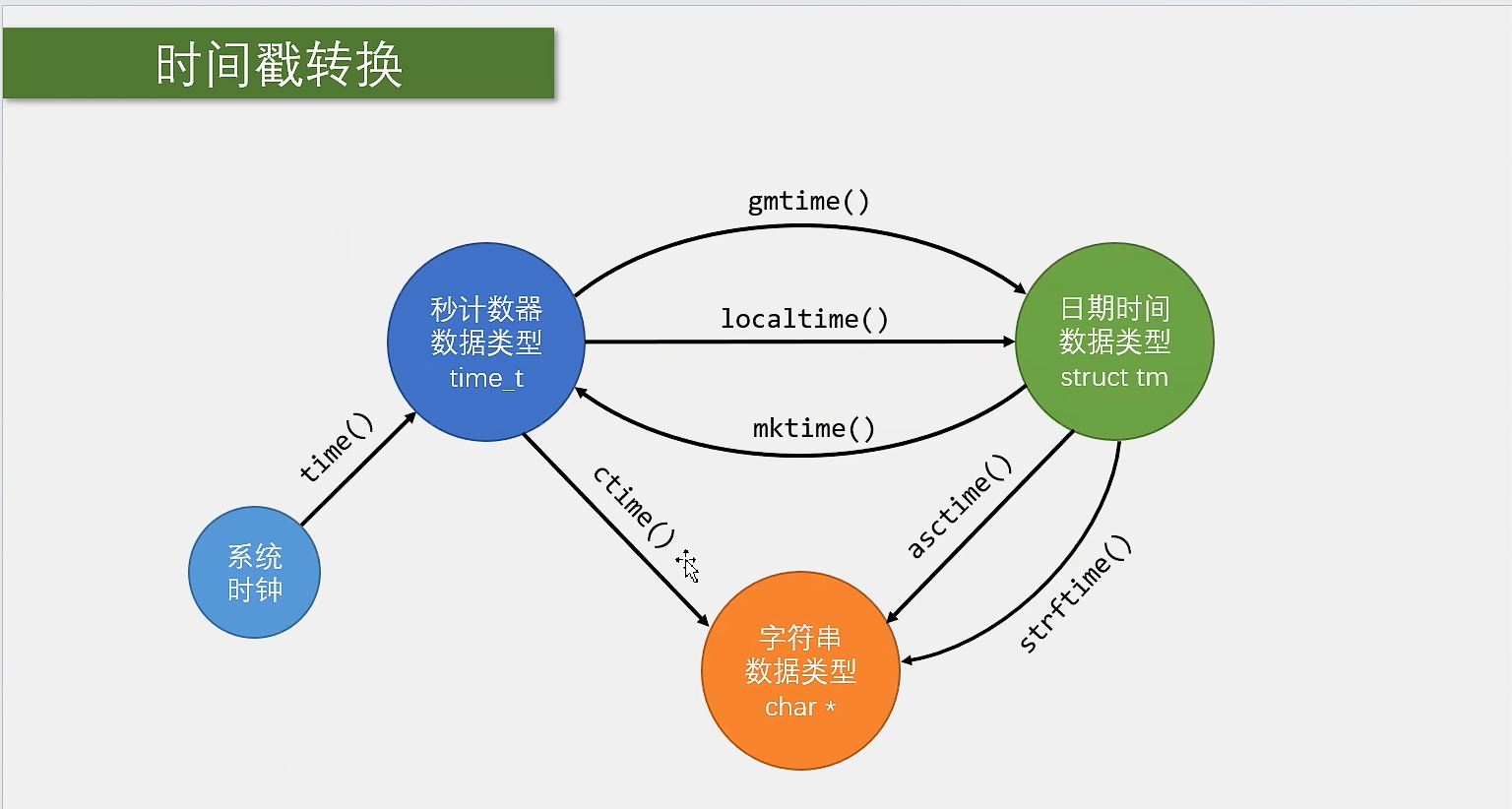

C 标准库 – <time.h> | 菜鸟教程

1.time_t time(time_t*)

第一个time函数的返回值是time_t，表示当前系统时钟的秒计数器值，参数是time_t*，这是一个输出参数，输出的内容和返回值是一样的。所以这个函数，可以通过返回值获取系统时钟，也可以通过输出参数，获取系统时钟。

以上两种写法效果是一样的，都会传回当前时间戳给time_cnt。第一钟写法中写空指针是因为它是指针要传地址，所以要写空指针。

NULL 是一个宏，表示空指针常量。它通常被定义为 ((void*)0)，表示一个指向内存地址 0 的空指针。

C 库宏 – NULL | 菜鸟教程

2.struct tm* gmtime(const time_t*)

struct tm* gmtime(const time_t*)  //秒计数器转换为日期时间（格林尼治时间）

参数是const timet*，秒计数器指针类型，是输入参数；
返回值struct tm*是日期时间结构体指针类型；


##include <stdio.h>
##include <time.h>

time_t time_cnt；
struct tm time_date;
char *time_str

int main(void)
{
    time_cnt = 1672588795；

    time_date = gmtime(&time_cnt);    //不行，指针跨级赋值，等号右边是地址，左边是变量

    time_date = *gmtime(&time_cnt);     //右边加上*取内容，这样等号左右就都是变量了
    或者将struct tm time_date;变为struct tm *time_date;    //这样等号左右就都是指针了

    return 0;

}

3.strftime

自定义格式

C 库函数 – strftime() | 菜鸟教程

Ⅱ、BKP及RTC

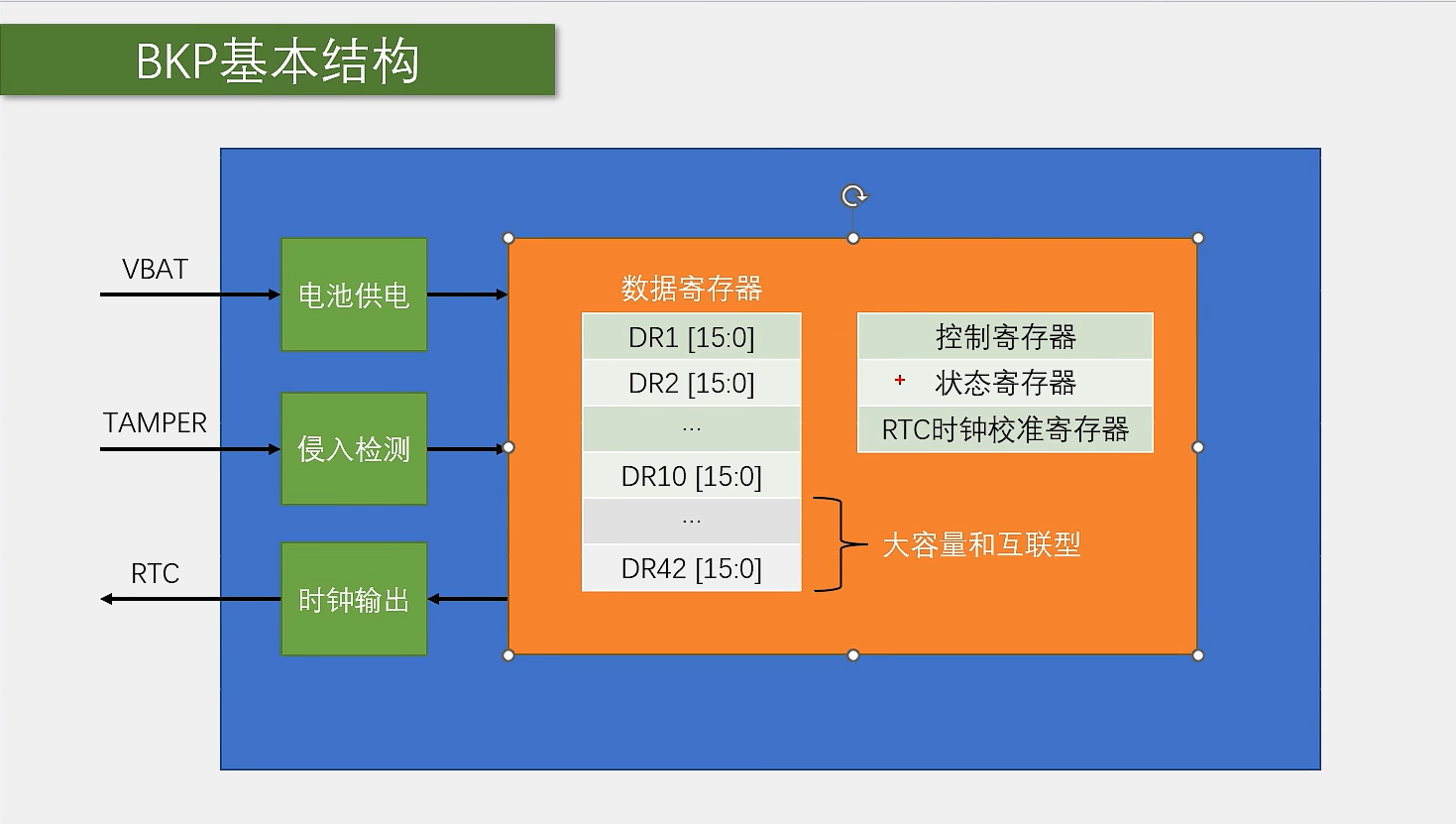

1.BKP

BKP本质上是RAM寄存器，没有掉电保存的能力。

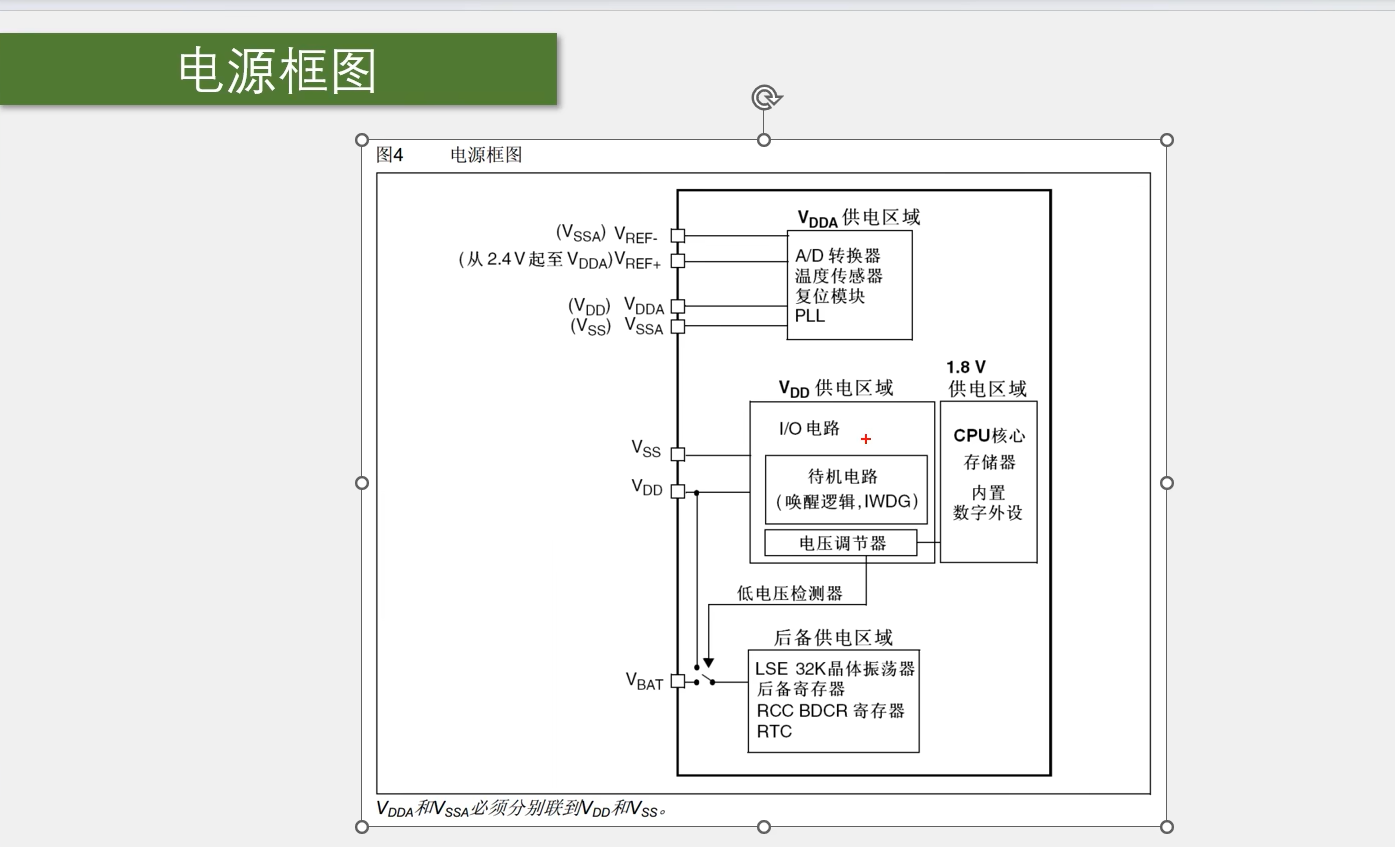

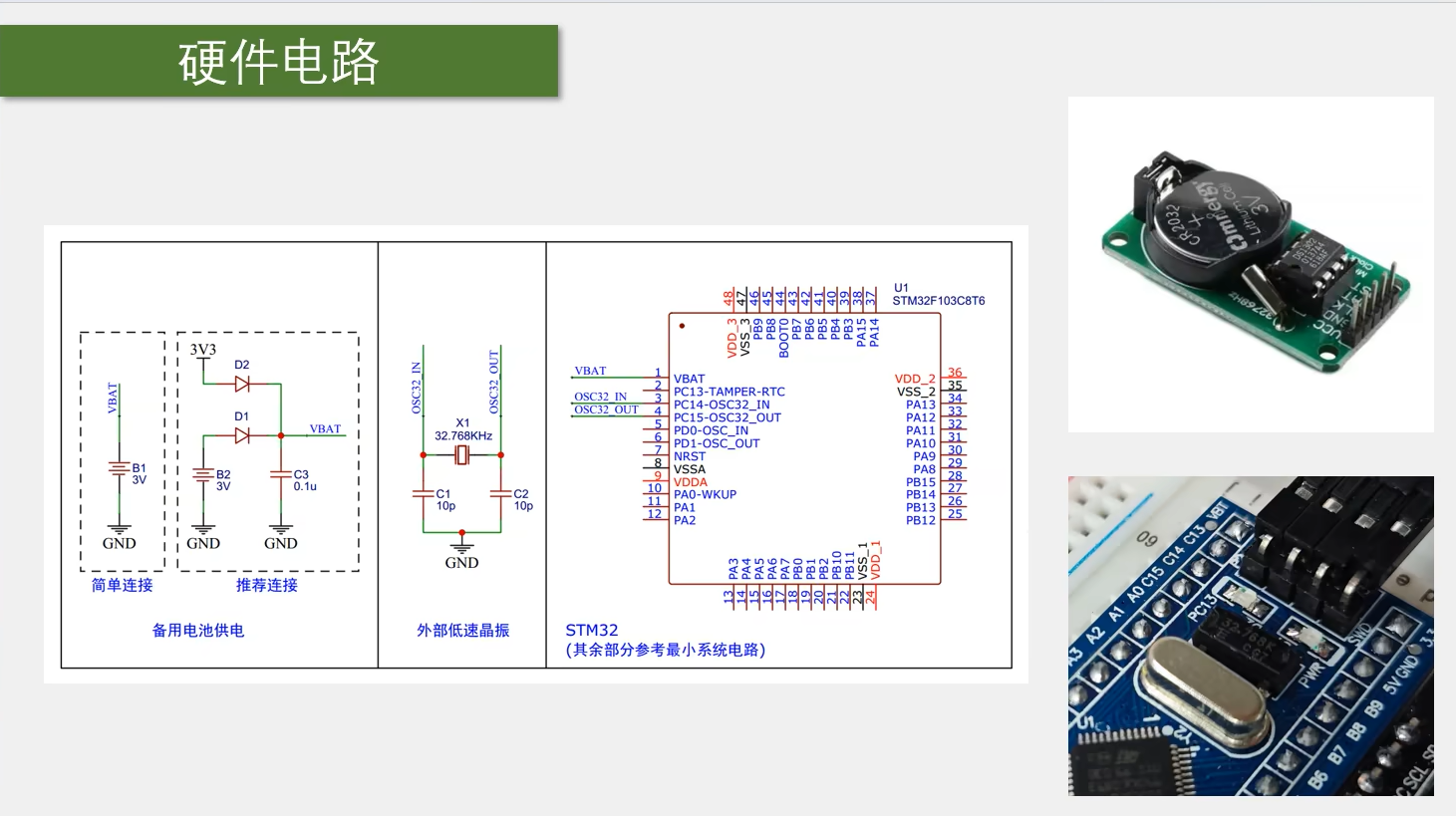

橙色为后备区域，当VDD主电源掉电时，后备区域仍然可以由VBAT的备用电池供电。

2.RTC

另：

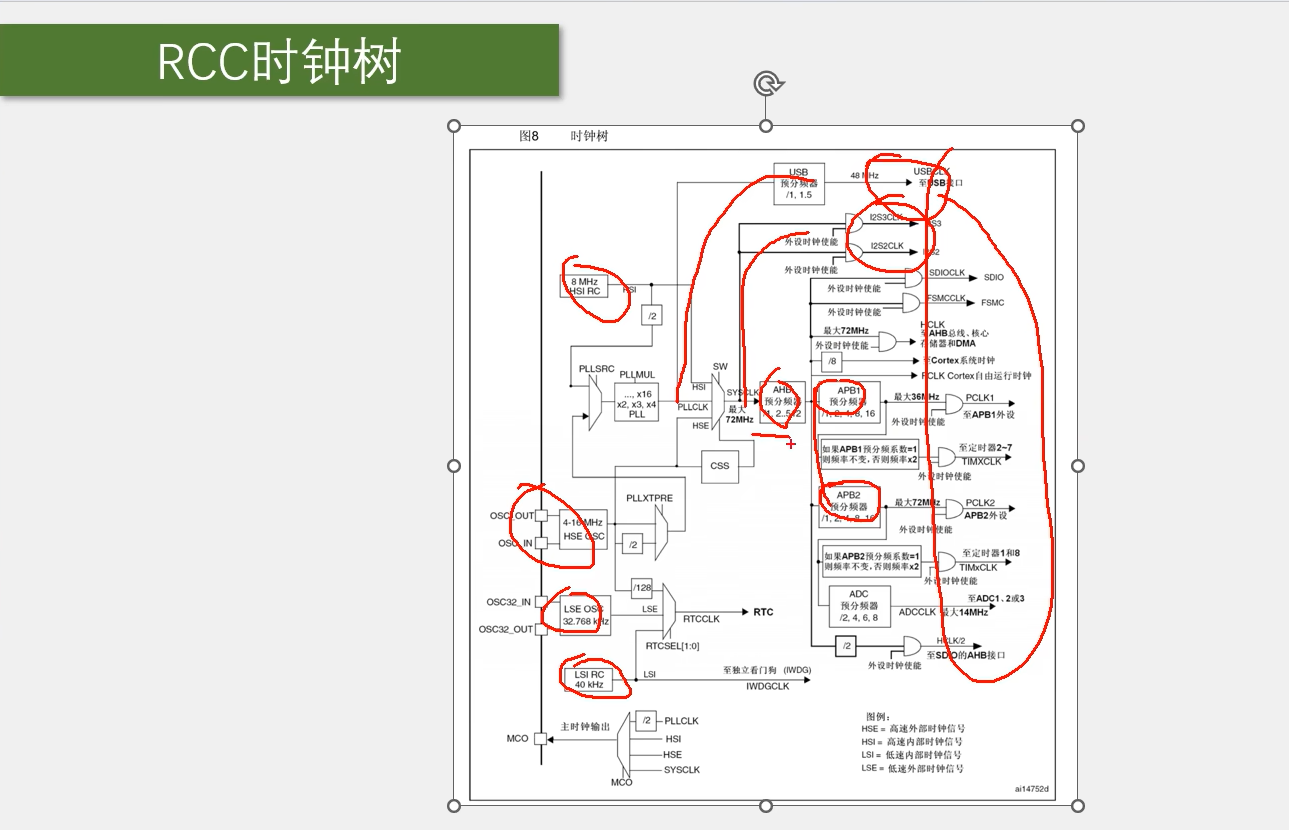

Reset and clock control (RCC)：时钟配置，控制提供给各模块时钟信号的通断。

为什么要经过128分频，最多只能是1MHz，因为后面最大分频2的20次方分频就是1M。

2^15=32768,所以320768kHz=32768Hz，经过一个15位分频器的自然溢出，就能很方便的得到1Hz的频率。

一秒32768hz，那么这个频率完成2^15次计数产生溢出所用的时间就是1s，也就是1s一次自然溢出。

每32768分之1秒计数一次，然后计数32767个数，在计数就清0，此时不是刚好一秒嘛

因为2的15次方，也就是32kHz左右好加工，容易做，晶振性能好。

只要见到32.768kHz的晶振，八成就是提供给RTC的。

内部的RC振荡器，一般精度没有外部晶振高

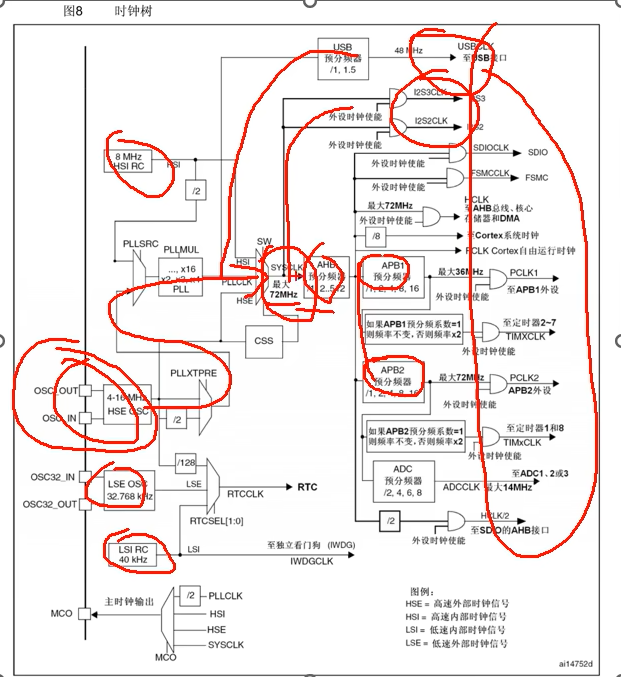

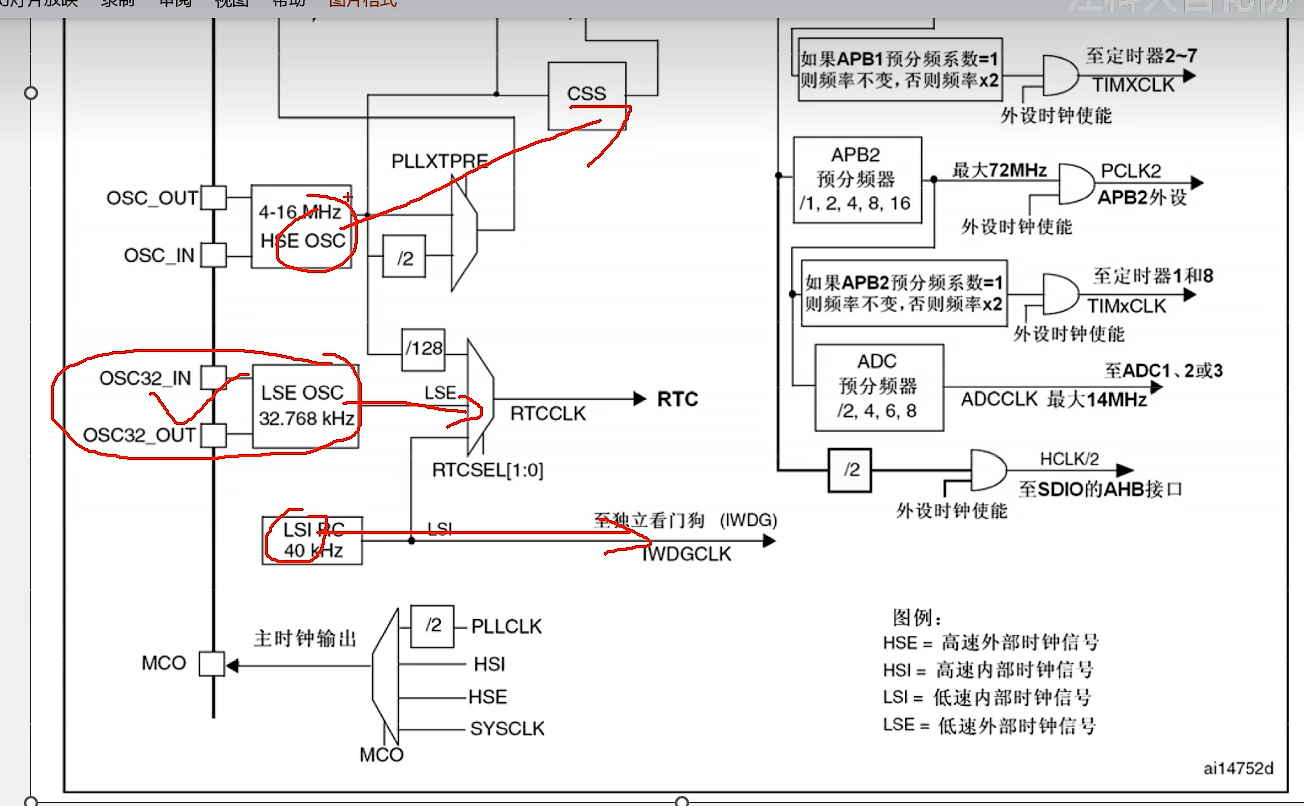

上面那一路，主要作为系统主时钟；下面那一路，主要作为看门狗时钟。中间那路作为RTC的时钟，且只有这路可以通过VBAT备用电池供电。其他两路作为备用选项。

每来32768个输入脉冲，计数器溢出一次，产生一个输出脉冲，这就是32768分频了，分频输出后的时钟频率为1Hz，提供给后续的秒计数器。

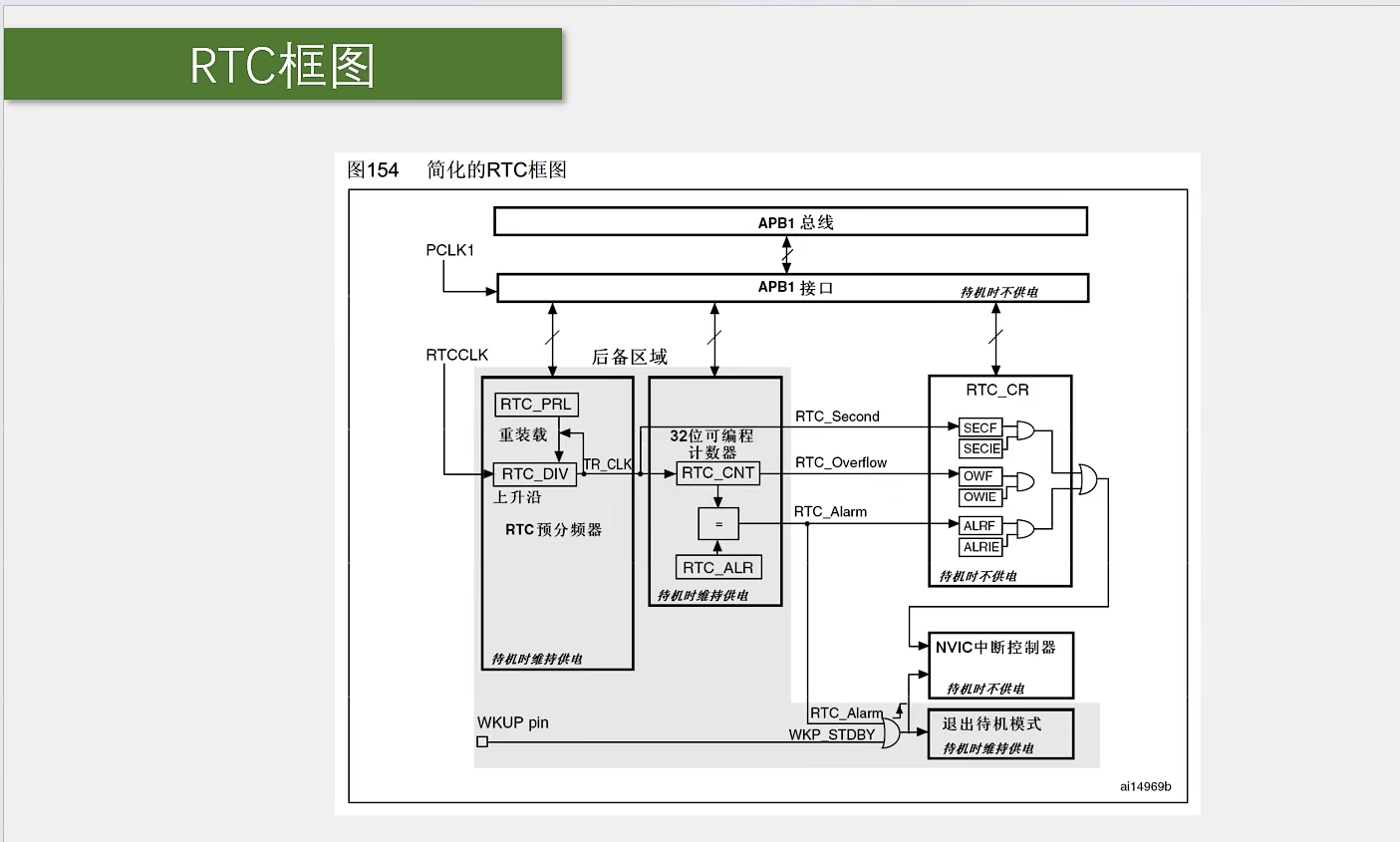

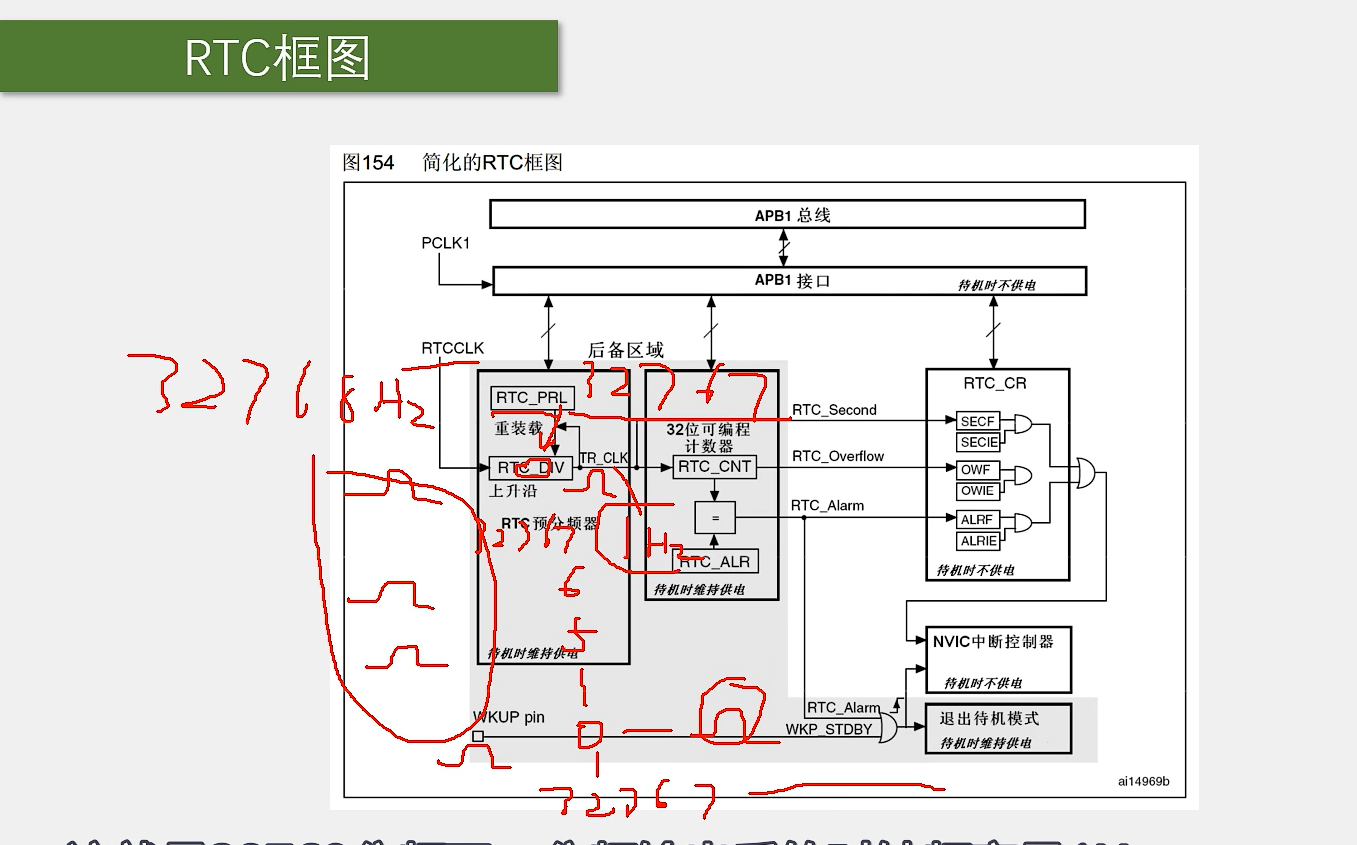

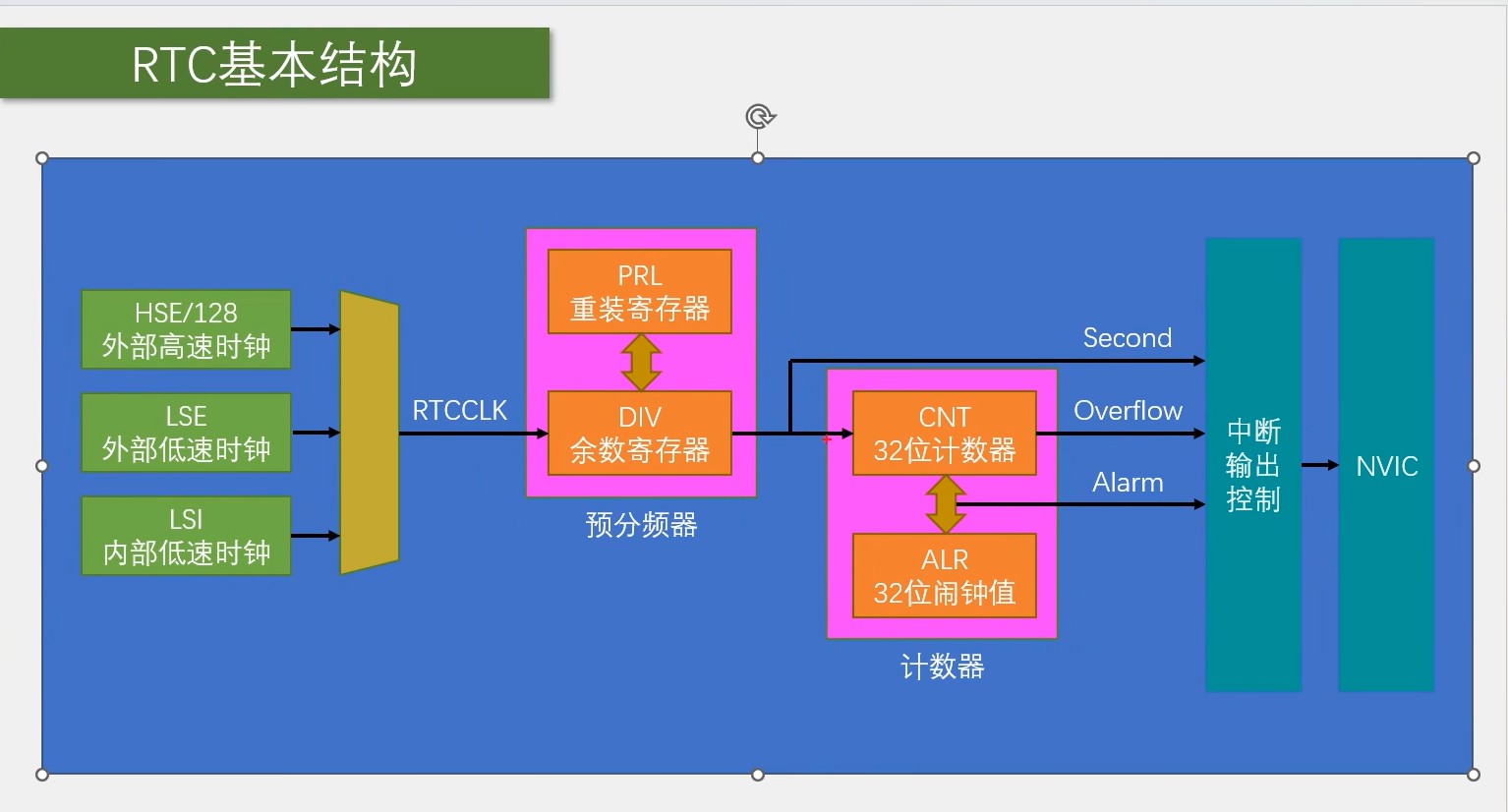

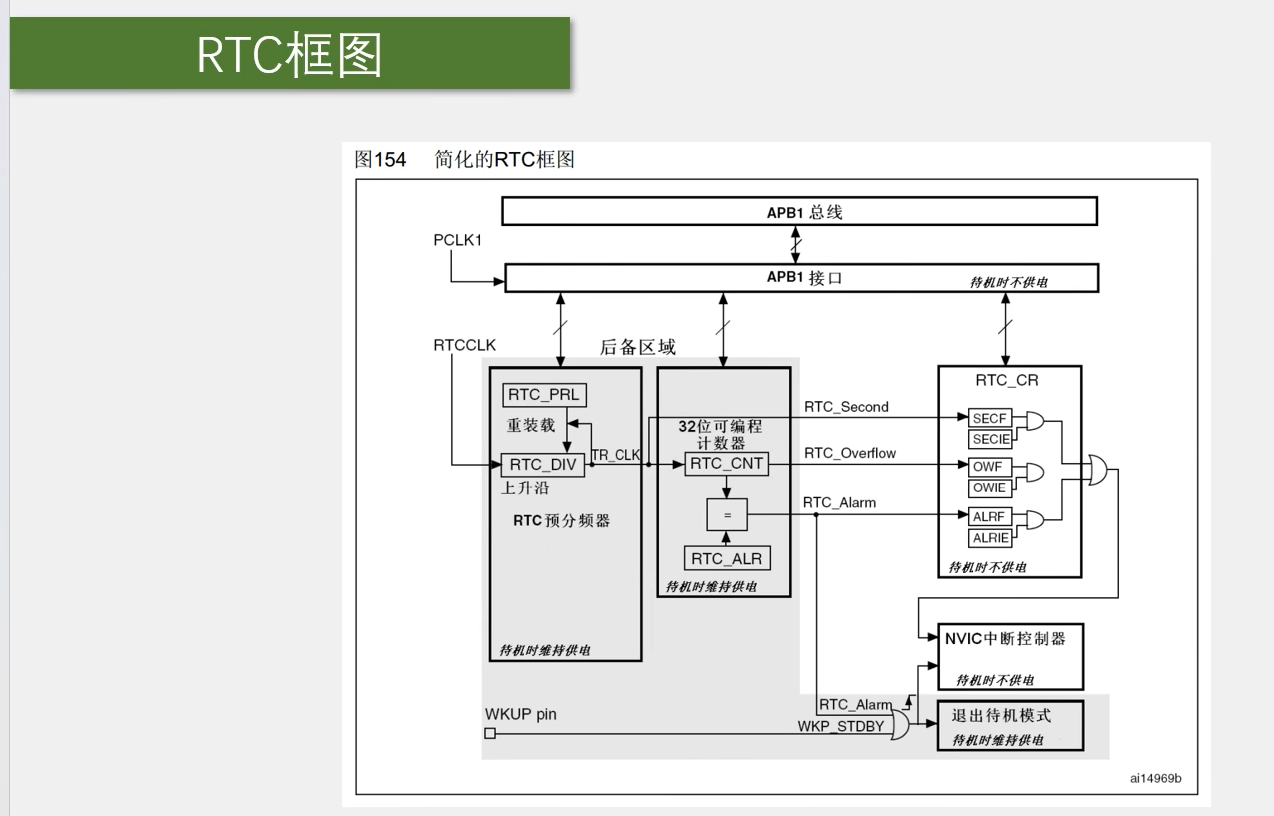

左边这一块是核心的分频和计数计时部分；右边这一块是中断输出使能和NVIC部分；上面这一块是APB1总线读写部分；下面这一块是和PWR关联的部分。

分频器其实就是一个计数器，记几个数溢出一次就是几分频。

所以对于可编程的分频器来说，需要有两个寄存器，一个寄存器用来不断地计数，另一个寄存器，我们写入一个计数目标值，用来配置是几分频。

这些F(Flag)结尾的是对应的中断标志位；IE(lnterrupt Enable)结尾的是中断使能。

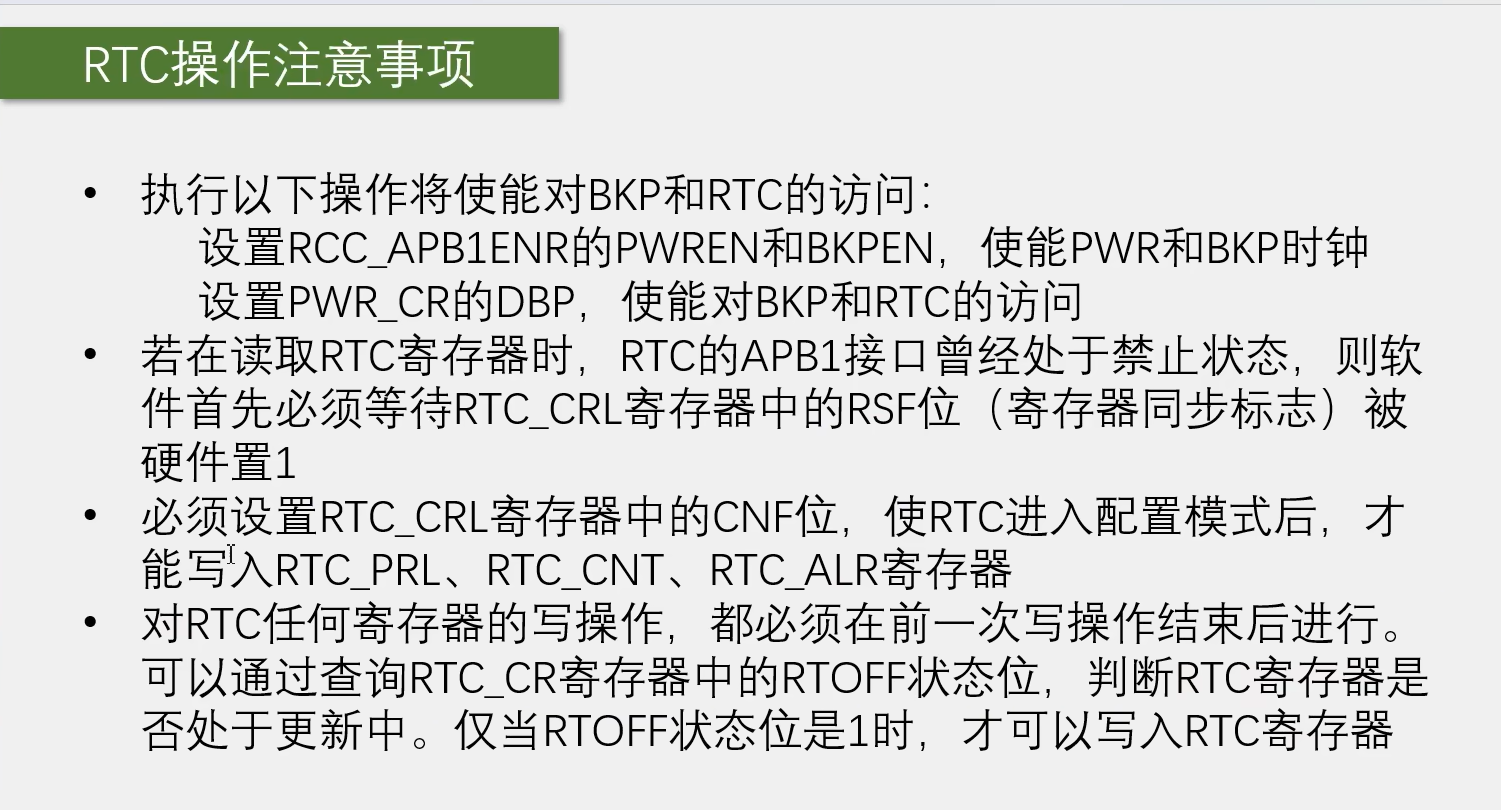

好像手册说APB1的时钟必须和RTC时钟是同步开始的才可以正常读RTC的寄存器。

因为代码执行用的高速晶振，而RTC用的低速晶振，所以要等，就这么简单。

Ⅲ、程序

12-3 读写备份寄存器&实时时钟

BKP模块较短，省略记录。

13：50

RTC整体框架：

1.开启PWR和BKP时钟，使能BKP和RTC的访问；

2.启动RTC的时钟。这里，我们计划使用LSE作为系统时钟，所以，我们要使用RCC模块里的函数，开启LSE的时钟。LES默认关闭；

3.配置RTCCLK这个数据选择器，指定LSE为RTCCLK

4.调用两个等待的函数，一个是等待同步，一个是等待上一次操作完成

5.配置预分频器，给PRL重装寄存器一个合适的分频值，以确保输出给计数器的频率是1HZ

6.配置CNT的值，给RTC一个初始时间

7.如果需要，可以配置闹钟值或中断

零碎知识点：

在C语言中，前面补0的数字，代表是八进制。如01代表八进制的1，没影响。但如果是09，就会出错，因为在八进制中，数字9是无效的。同理，if(123 == 0123)是不成立的。

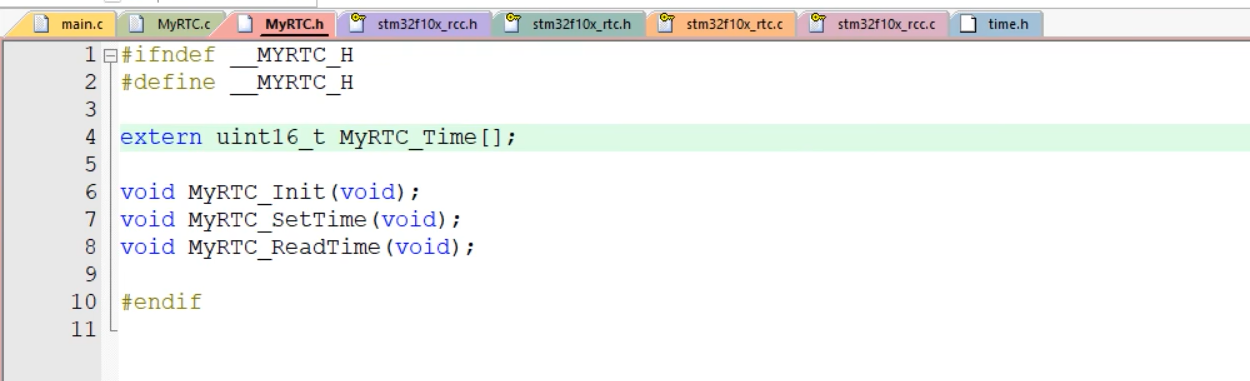

.c中定义的全局变量放到.h中再加上extern（数组不加也行）即可声明为外部可调用，进而可使用全局变量传参，如：

可利用BKP避免重复初始化重置初值，如：在BKP中写一个标志位，主电源断电备用电源不断电时标志位不为0，主电源和备用电源均断电时标志位清零，此时可进行初始化。

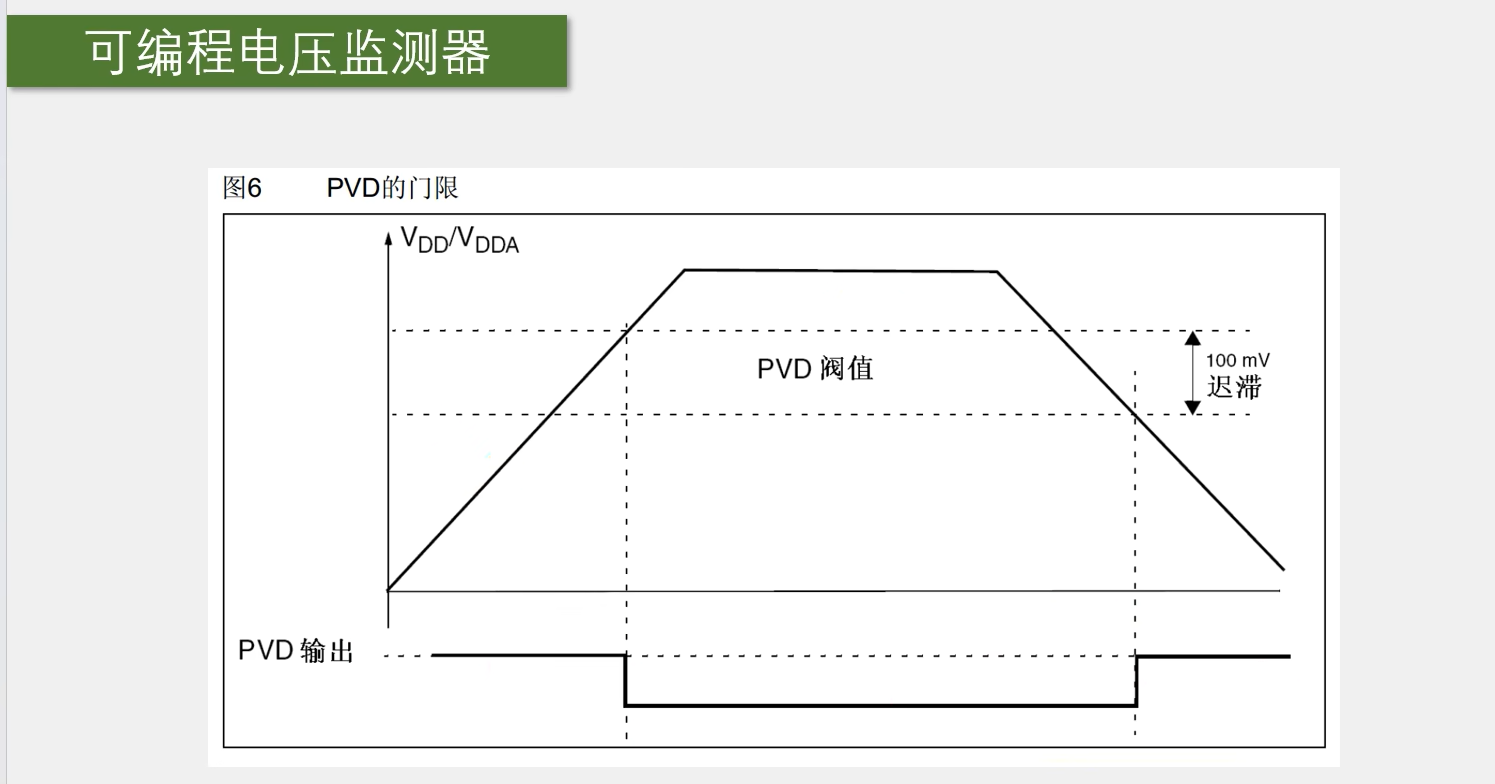

十三、PWR电源控制

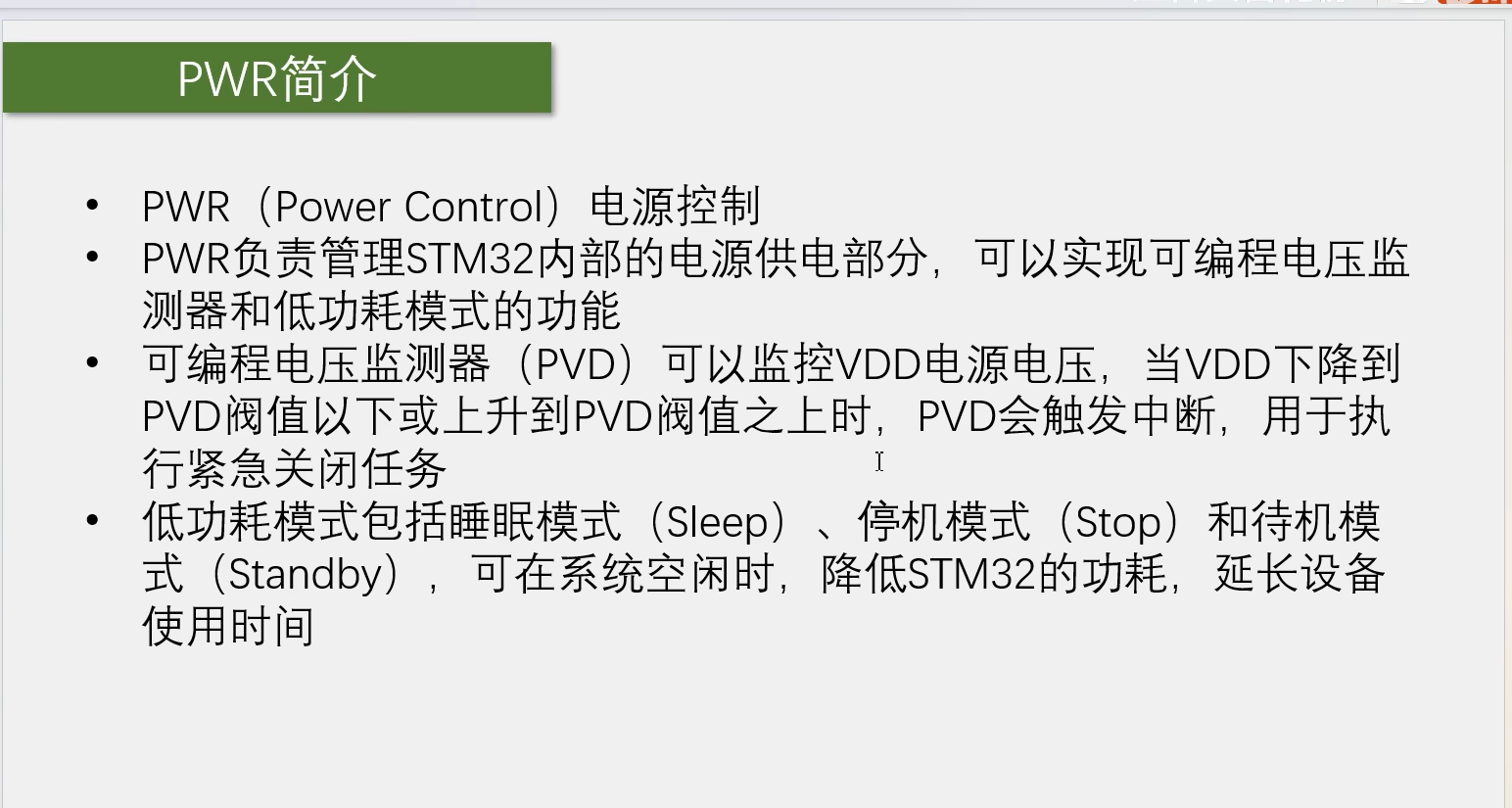

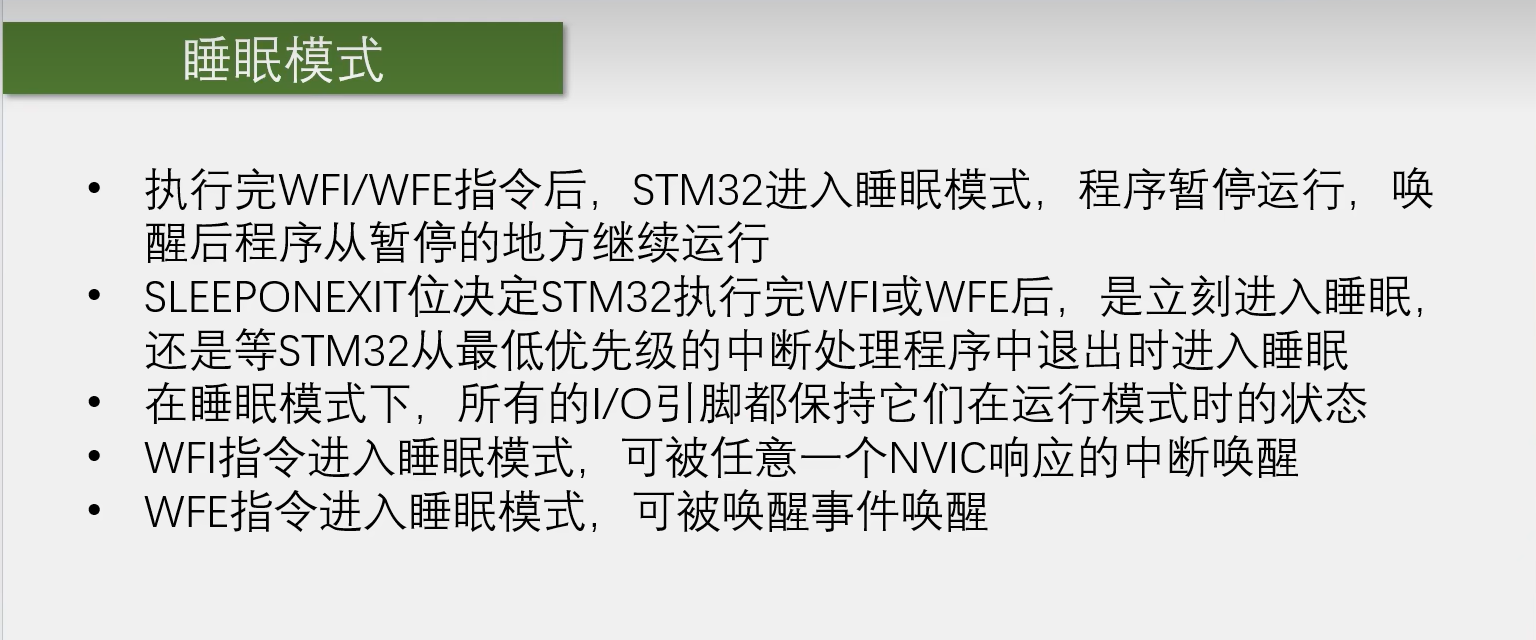

Ⅰ、低功耗模式

13-1 PWR电源控制

低功耗模式简介及配置：

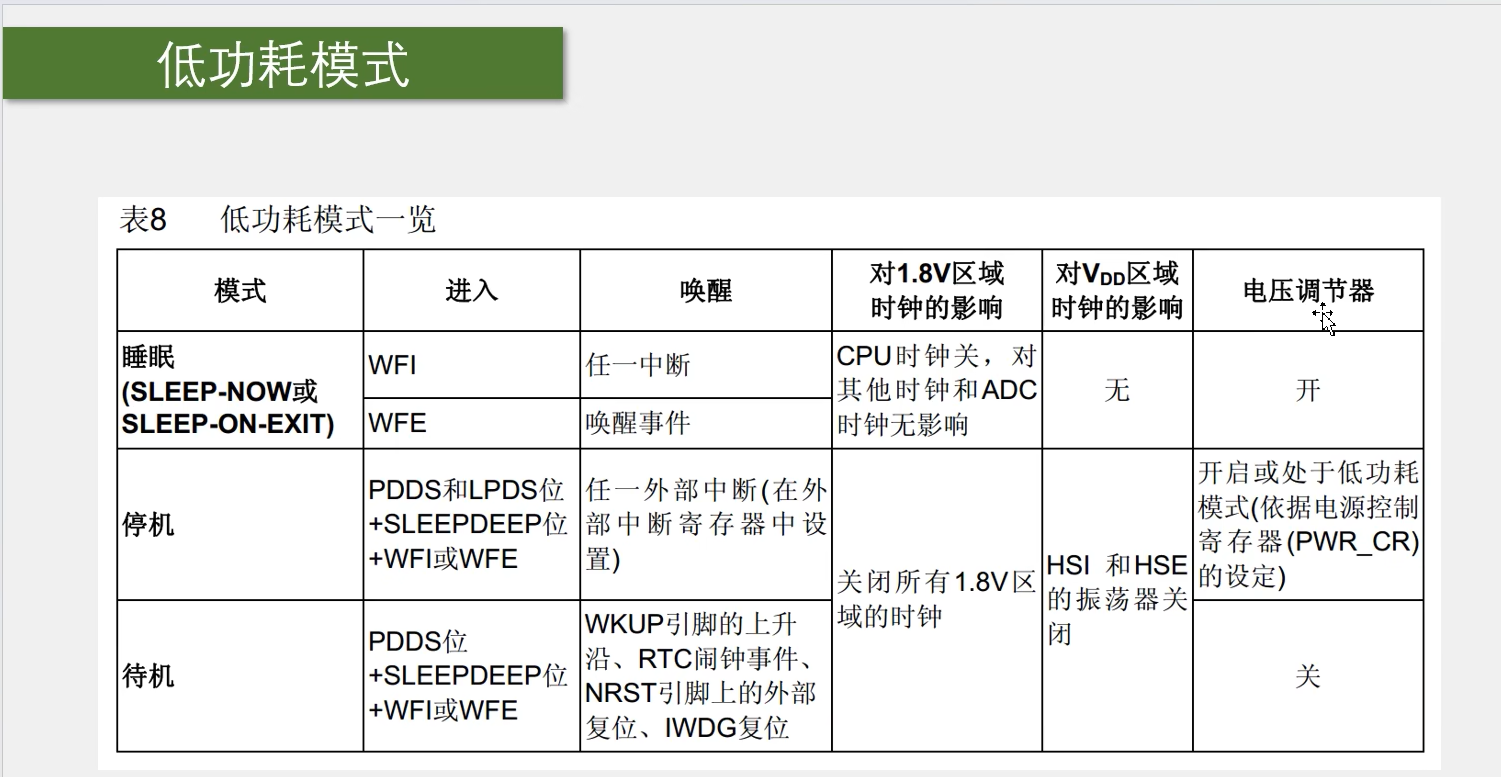

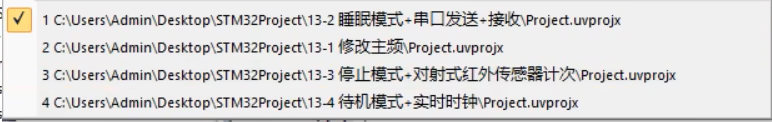

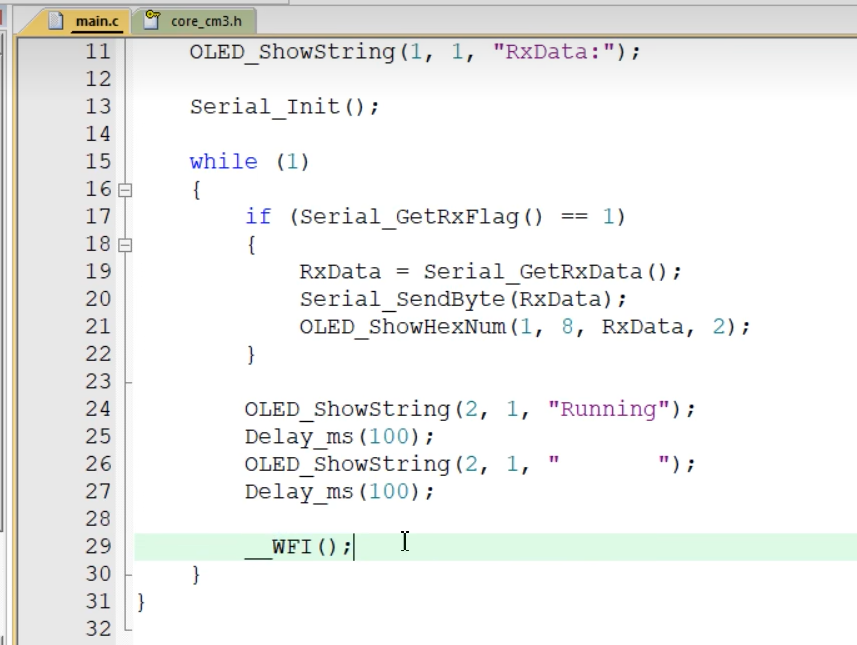

四个程序：

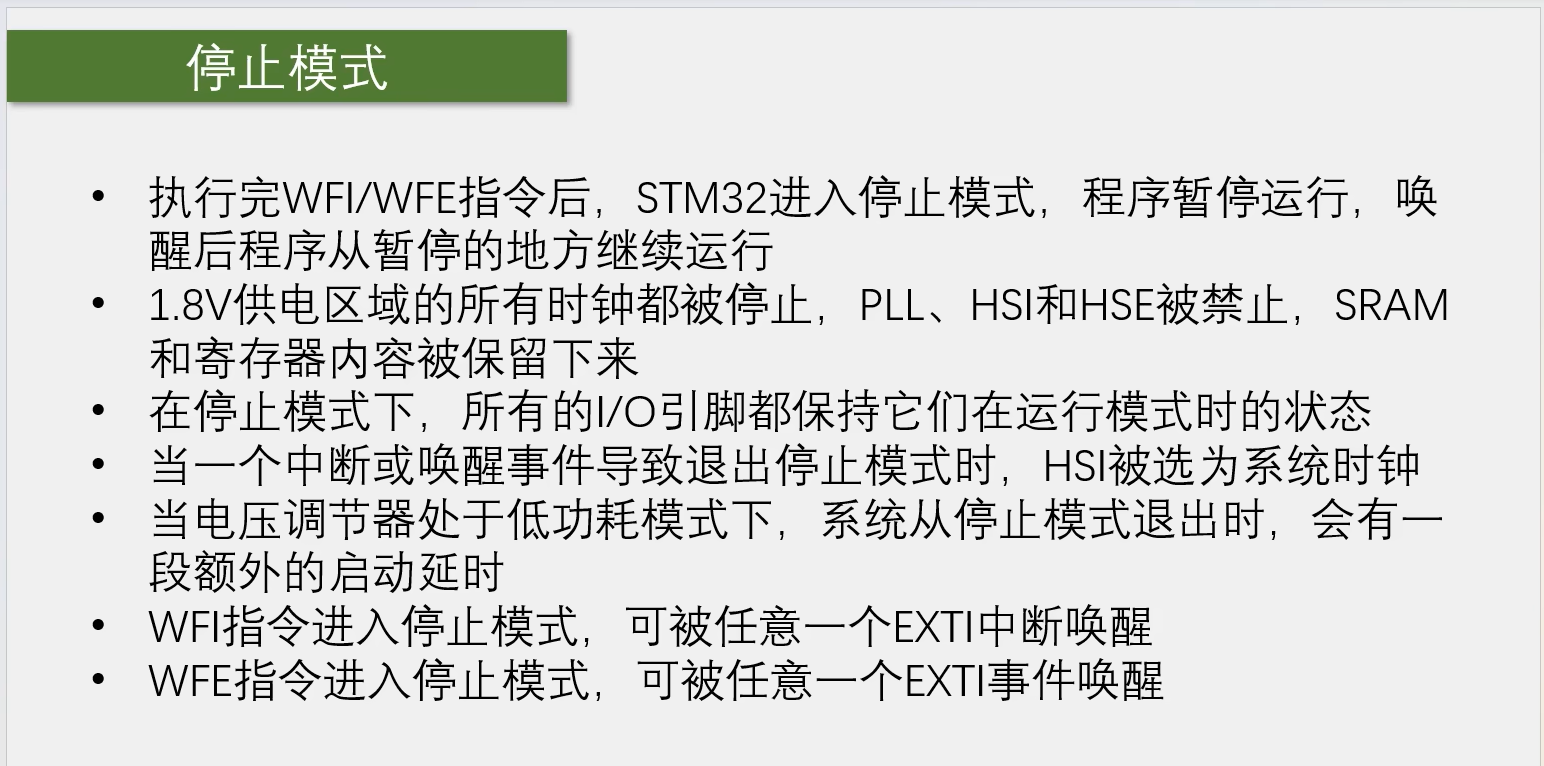

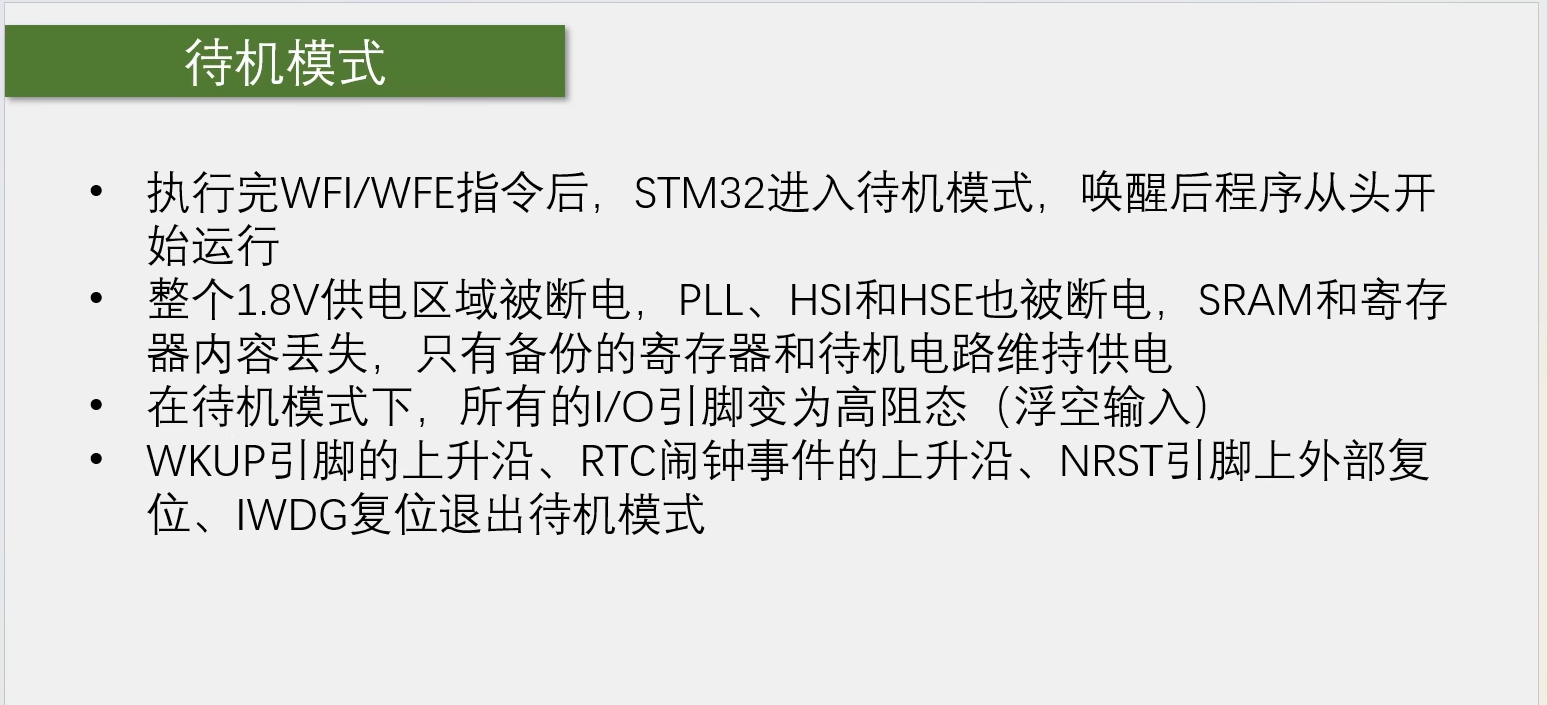

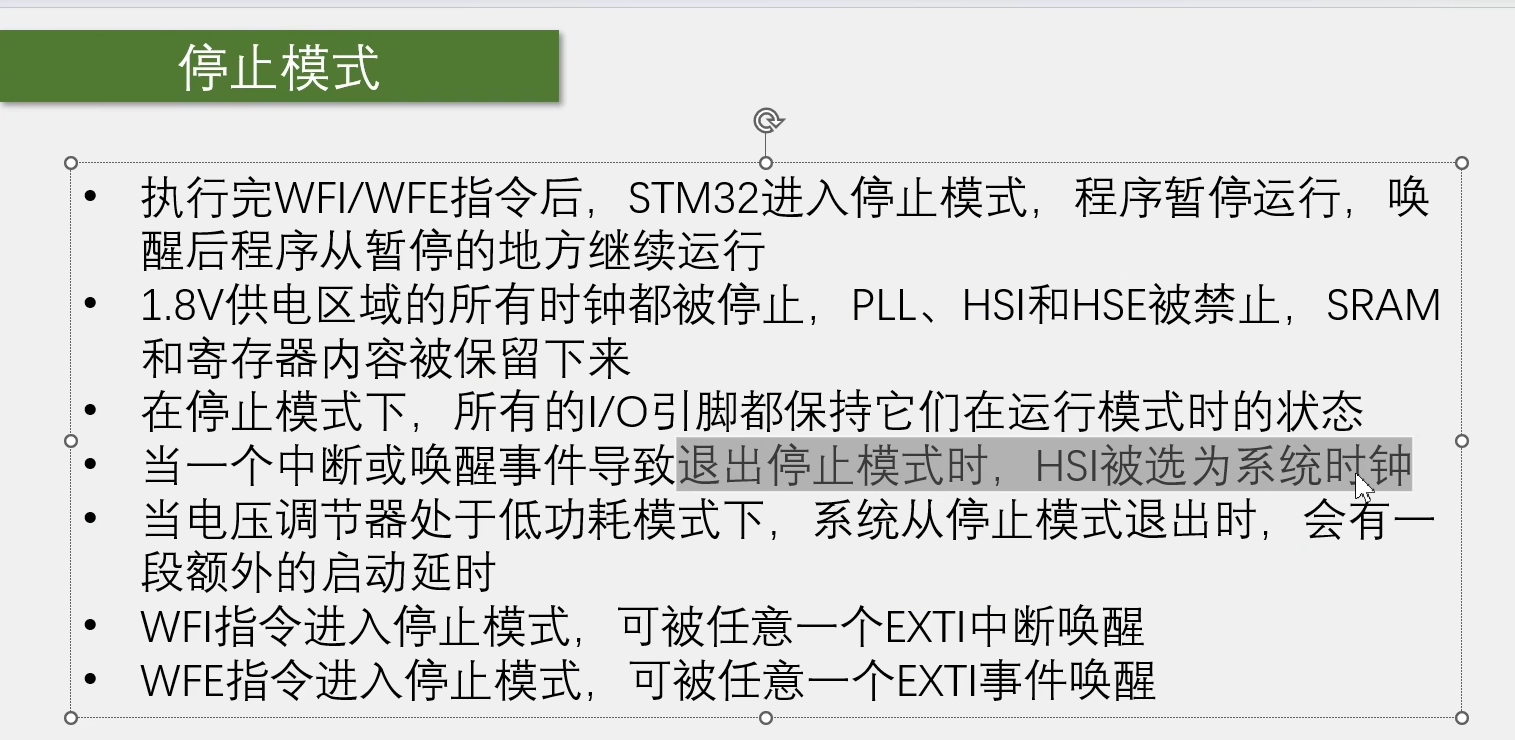

低功耗模式，我们要考虑：关闭哪些硬件，保留哪些硬件，以及如何去唤醒。这也是这3种低功耗模式在设计时，所区分的地方。

可分为三部分：

最上面是模拟部分供电，叫做VDDA（VDD Analog）。

中间是数字部分供电。包括两块区域，VDD供电区域和1.8V供电区域。

下面是后备供电，叫做VBAT（V Battery）。

使用低电压运行的主要目的是降低功耗，电压越低，内部电路运行的功耗就相对越低。如STM32内部的大部分关键点路都是以1.8V的低电压运行的。要与外界通信时再调整为3.3V.

低功耗状态下，只有外部中断可以唤醒停止模式，其他这些设备像唤醒停止模式的话，都可以通过借道外部中断来实现。

这三种模式从上到下关闭的电路越来越多，对应的也越来越省电，越来越难唤醒。

WFI和WFE是内核的置零，有库函数可以直接调用。WFI:wait for interrupt（等待中断）。WFE：wait for event（等待事件）。

睡眠模式只把CPU时钟关了，程序暂停，不再继续运行。

关闭电路通常有两种做法：

一个是关闭时钟，所有的运算和涉及时序的操作都会暂停，但是寄存器和存储器里面保存的数据还可以维持，不会消失；

另一个是关闭电源，就是电路直接断电，电路的操作和数据都会直接丢失。所以关闭电源比关闭时钟更省电。电压调节器实际上就是1.8V区域的电源。

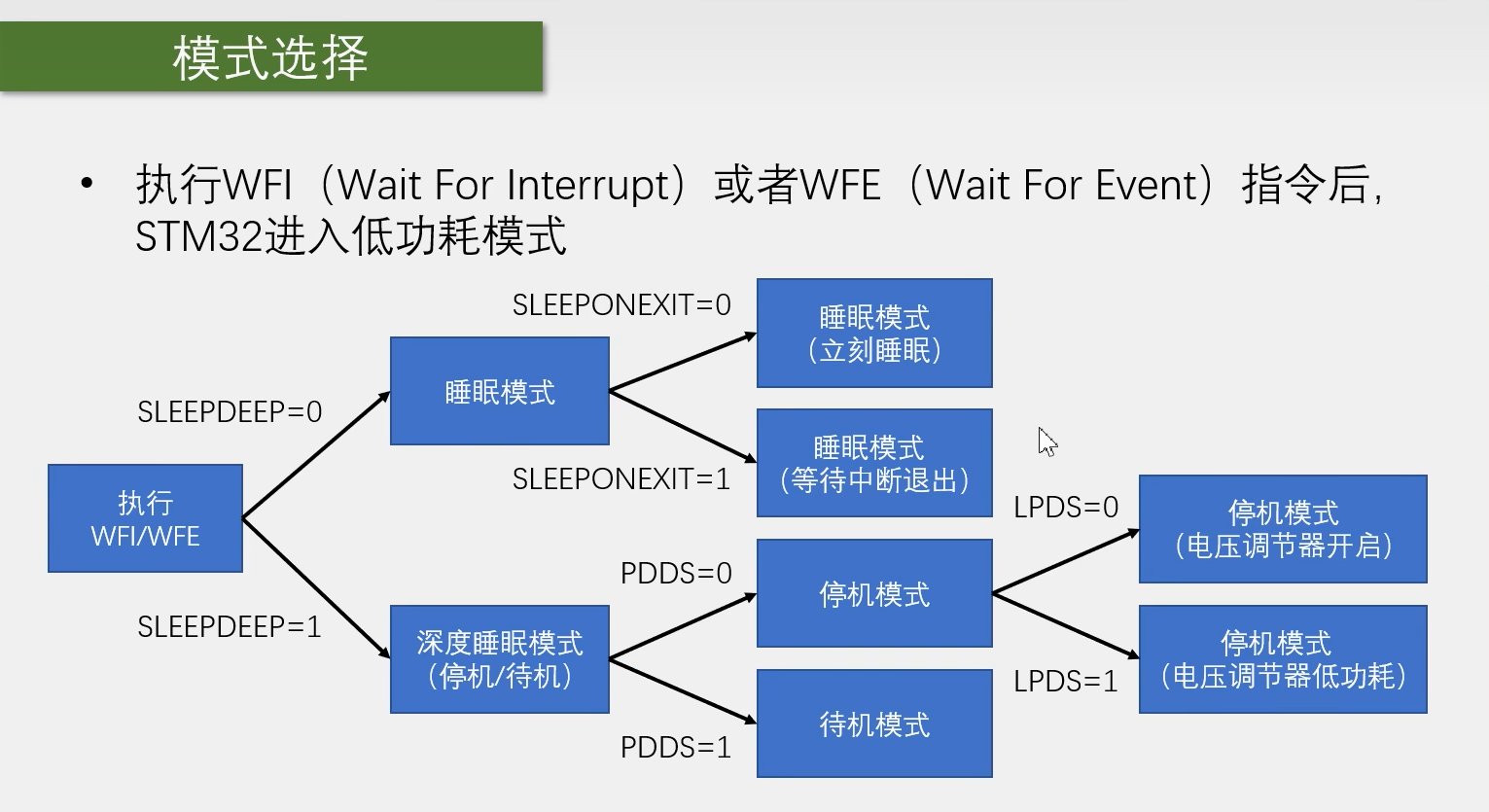

如何进入停机模式：首先，SLEEPDEEP位置1。PDDS这一位，用来区分它是停机模式还是待机模式，0为停机模式，1为待机模式。LPDS用来设置电压调节器，LPDS=0电压调节器开启，LPDS=1电压调节器进入低功耗模式。

将这些位提前设置好后再调用WFI或者WFE即可。

待机模式：基本上能关的全关了，但它并不会主动关团LSI和LSE两个低速时钟，因为这两个时钟还要维持RTC和独立看门狗的运行，因为要保留几个唤醒的功能。

WFI/WFE这两个指令是最终开启低功耗的触发条件，配置其他的寄存器，都要在这两个指令之前

**PDS**：Power Down Sleep（掉电睡眠模式）

**LPDS**：Low Power Deep Sleep（低功耗深度睡眠模式）

三种模式的一些特性：

1.睡眠模式

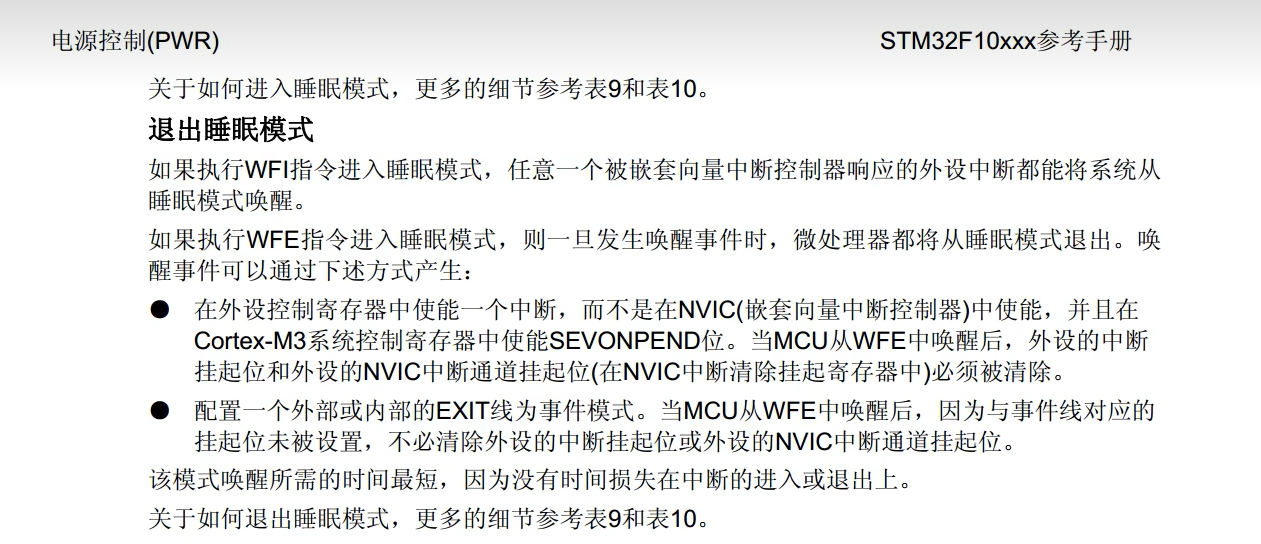

睡眠后软件程序不运行，是靠原来的硬件电路来触发唤醒

2.停止模式

我们的程序，默认在Systeminit函数里面的配置，是使用的HSE外部高速时钟，通过PLL倍频，得到72MHz主频。但是进入停止模式后，PLL和HSE都停止了，而且在退出停止模式时，它并不会再自动帮我们开启PLL和HSE，而是默认用HSI的8MHz直接作为主频。

所以如果忽略了这个问题，就会出现一个现象，你程序刚上电时，是72MHz的主频。但是进入停止模式再唤醒之后，就变成8MHz的主频了。

所以我们一般在停止模式唤醒后，第一时间就是重新启动HSE，配置主频为72MHz。

3.待机模式

实际上GPIO的配置里，没有高阻态这个配置，它其实就是浮空输入配置，浮空输入对于输出而言就是高阻态，GPIO对外不输出高低电平，也不流过电流。

假设正常运行电流是30mA，停机模式电流是30μA，待机模式是3μA。那么对于一个300mAh的电池来说，正常运行能用10个小时，停机模式能用1万个小时，待机模式能用10万个小时。

Ⅱ、代码部分

1.时钟相关代码（修改主频）

（1）配置原理

system_stm32f10x.c和system_stm32f10x.h。

这两个system文件是用来配置系统时钟的，也就是配置RCC时钟树。

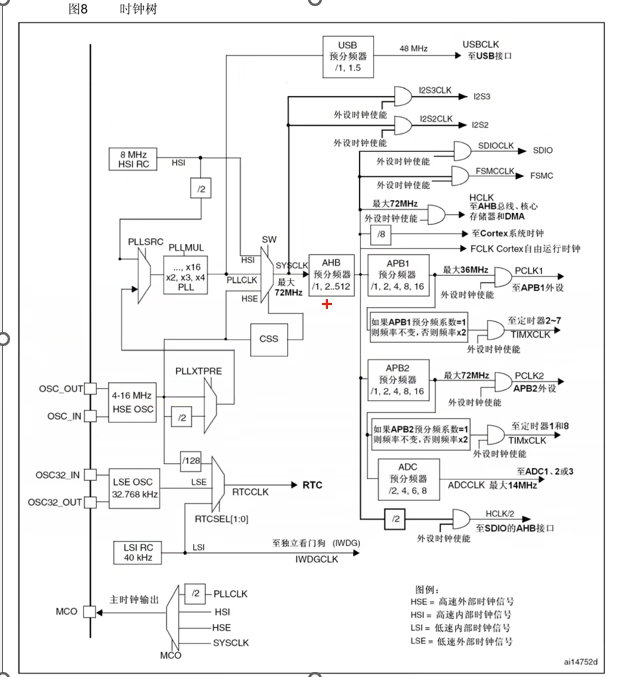

这个图就是RCC时钟树的全部电路，左边是四个时钟源：HSI、HSE、LSE、LSI，用于提供时钟；右边就是各个外设，就是使用时钟的地方；我们用的最多的就是AHB时钟，APB1时钟和APB2时钟；另外还有一些外设，他们的时钟不是来自AHB和APB，比如IIC的时钟直接来自SYSCLK、USB的时钟直接来源于PLL。

我们主要关心的就是，外部的8MHz晶振，如何经过选择、如何倍频才能得到这个72MHz的SYSCLK（系统主频），然后系统主频如何去分配，才能得到AHB，APB1和APB2的时钟频率。

在我们之前的课程里，我们一直保持了默认的配置：晶振接的是8MHz、主频是72MHz、AHB和APB2是72MHz、APB1是36MHz。但其实这些都不是绝对的，可以根据自己的需求进行更改。当然一般还是不要改，因为目前绝大多数程序都是按照默认的配置来写的，随意更改可能会造成一些问题。

（2）文件脉络

1.system_stm32f10x这两个文件提供了两个外部可调用的函数和一个外部可调用的变量（可看注释或头文件），两个函数是SystemInit和SystemCoreClockUpdate，一个变量是SystemCoreClock。

①函数 SystemInit，这个函数用来配置时钟树，也是这个文件最主要的，使用HSE配置主频为72MHz，就是这个函数干的活。并且这个函数，在复位后，执行main函数之前，在启动文件里自动调用了，所以main函数一进来，时钟就配置好了，不用我们操心。

②变量 SystemCoreClock，表示主频频率的值，我们想知道目前的主频是多少，直接显示一下这个变量就行。

③函数 SystemCoreClockUpdate，这个是用来更新上面这个变量的，因为这个变量只有最开始的一次赋值，之后如果我们改变了主频频率，这个值不会自动跟着变换，所以我们就需要调用一下这个函数，根据当前时钟树的配置，更新一下上面这个变量。

2.解除对应的注释来选择想要的系统主频

①如果你使用的是VL这些设备，也就是超值系列，那可选主频只有两个：24MHz和HSE的8MHz。

否则的话，以下均可选。当前解除注释的是72MHz，所以主频默认就是72MHz。

②#if 叫做预编译，主要是用来兼容不同型号的设备。意思就是如果我们define了后面的东西，那问个文件就是if这里有效。

③

在文件列表里，这些文件的图标带了个钥匙符号，就代表它是只读的。解除只读的方法：打开工程文件夹，或在选项卡这里右键，点击打开包含的文件夹，这样它就可以直接打开文件实并定位到这个文件。之后右键点击.c文件，把只读选项的√去掉，点确定即可。也可对整个文件夹或整个工程这样操作。

3.执行配置主频缩略流程

①选择外部8MHz晶振作为锁相环输入，锁相环执行9倍频，输出的72MHz选择为SYSCLK，这就是库函数默认的时钟配置，这个SystemInit函数就是执行此流程。

锁相环是用来把晶振产生的频率倍频并提供给内部或外设使用，另外晶振有时不稳定，锁相环可以反馈调节保证时钟精度。

②画图总结：

我们简单的修改一个宏定义，它是如何作用于电路的配置的呢？SystemInit都是直接操作寄存器的写法。

首先是systeminit函数。进来首先启动HSI，之后就是各种回复缺省配置，最后，调用SetSysClock。SetSysClock是一个分配函数，根据我们前面接触注释的宏定义，选择执行不同的配置函数，比如SetSysClockTo72、To56、To48等等。最后在To72等这些函数里，才是真正的配置，比如To72的配置是，选择HSE作为锁相环输入，之后锁相环进行9倍频，再选择锁相环输出作为主频，这样主频就是72MHz了，这就是配置时钟的整个流程。

（3）修改代码

略

2.睡眠模式+串口发送+接收

（1）程序执行流程

首先程序开始，初始化，把串口配置好。之后进入主循环，检查一下标志位，Running闪烁一次，在主循环的最后执行WFI，这时CPU就会立刻睡眠，程序停在WFI指令这里。这时CPU睡眠，但是各个外设，比如USART还是工作状态，等到我们用串口助手发送数据时，USART收到数据，产生中断，唤醒CPU。睡眠模式唤醒之后，程序在暂停的地方继续运行，所以程序会先进入USART的中断函数，之后回到主循环。

3.停止模式+对射式红外传感器计次

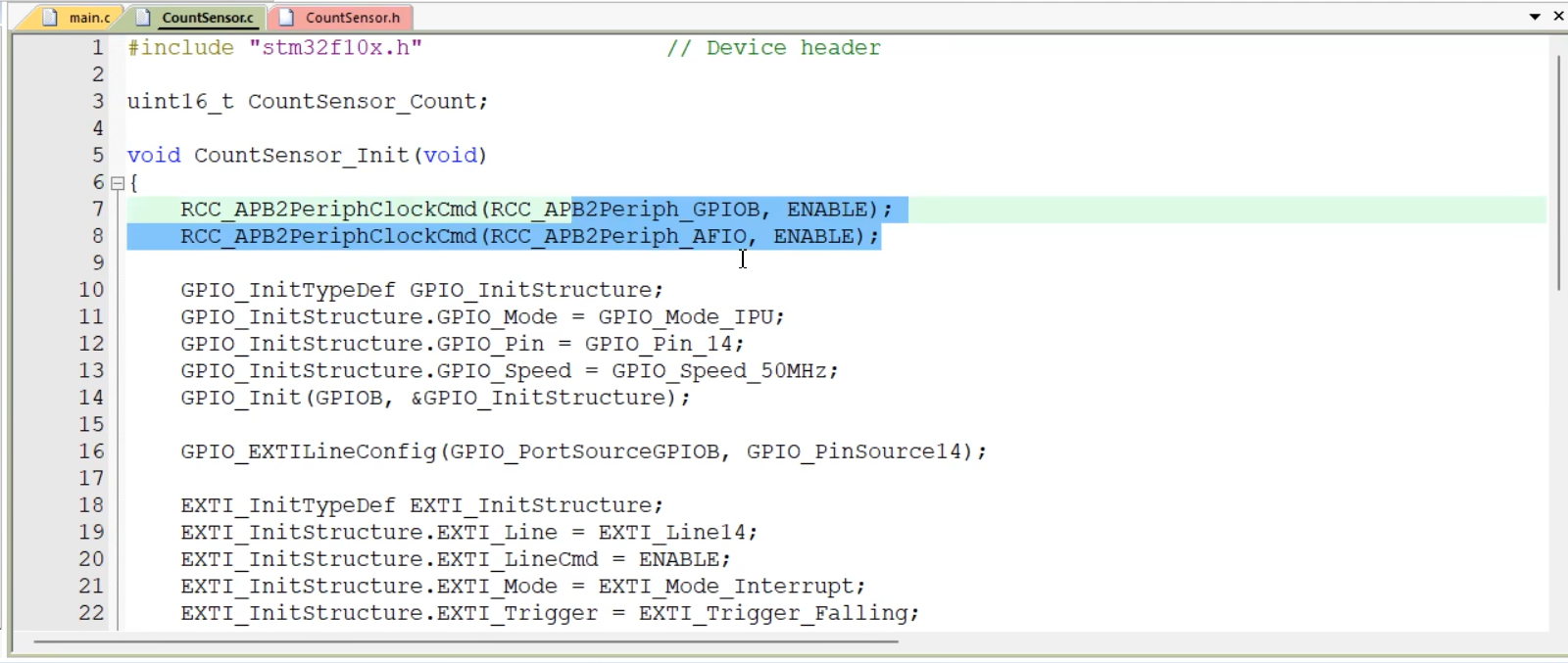

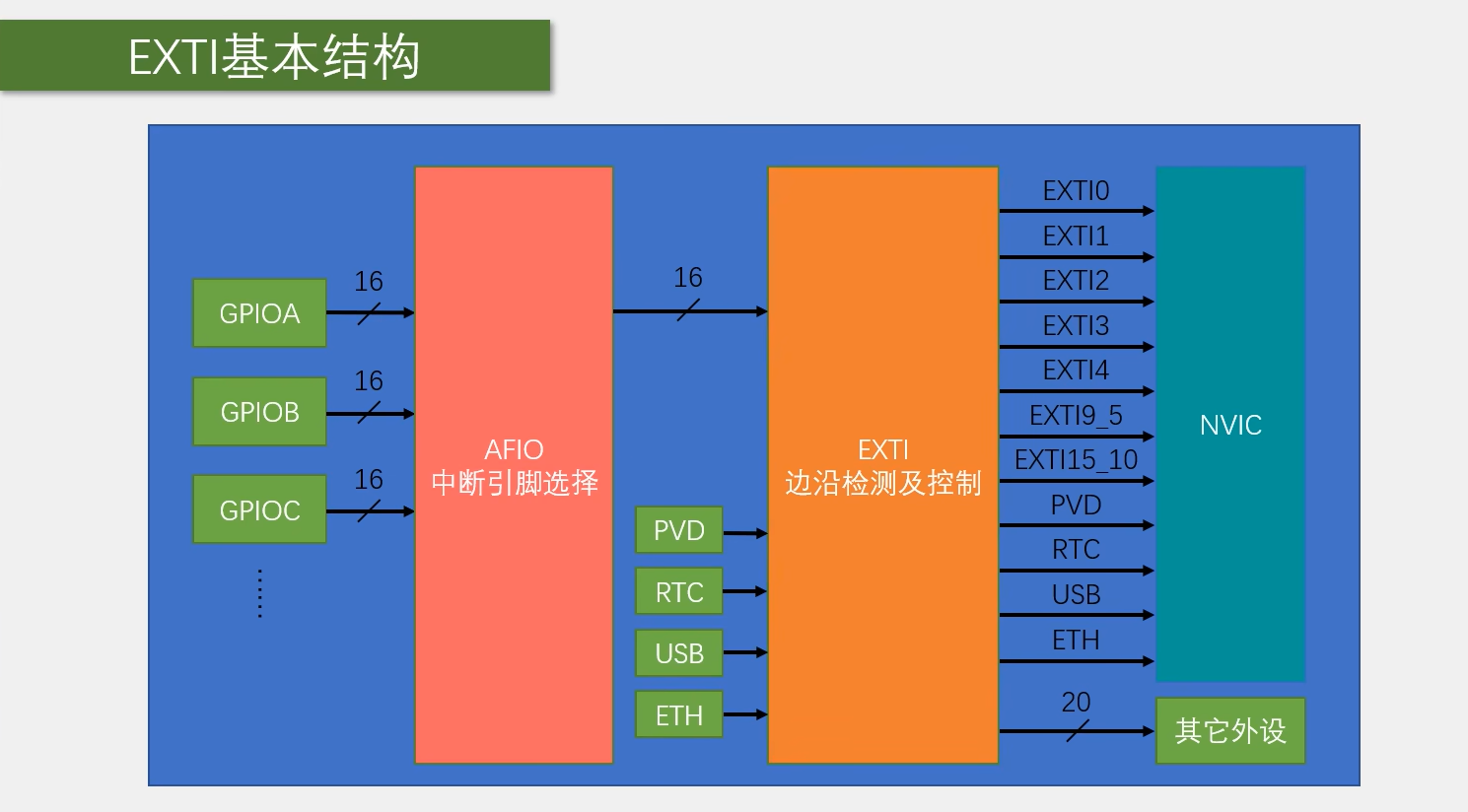

在停止模式下1.8V区域的时钟关闭，CPU和外设都没有时钟了，但是外部中断的工作是不需要时钟的。这一点从代码里也可以看出来，因为初始化的时候根本就没有开启EXTI时钟的参数，这也是EXTI能在时钟关闭的情况下工作的原因，因为它不需要时钟。

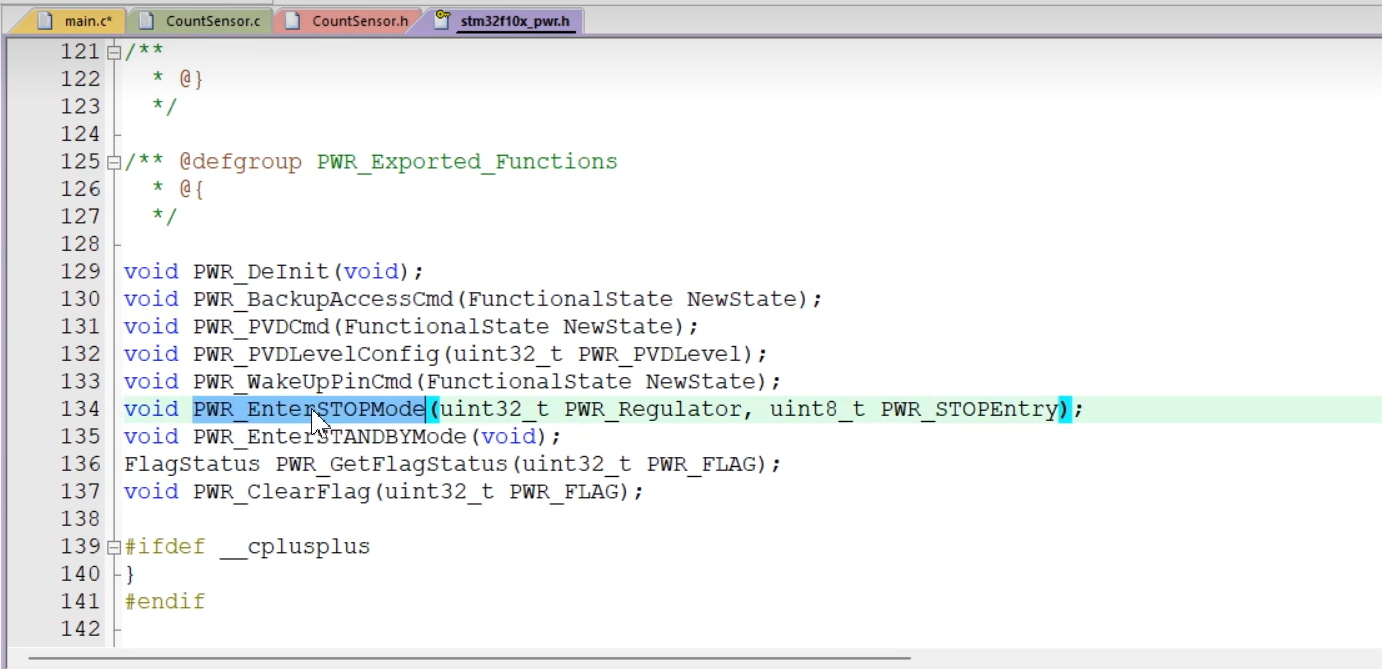

停止模式和待机模式，都需要PWR外设干活，所以首先我们要开启PWR的时钟，随后直接调用PWR_EnterSTOPMode函数，此函数会在其中配置各种寄存器和调用指令。

如果外设没开时钟，那么写入寄存器是无效的，读取寄存器也全都是0。

进入停止模式再退出时，HSI被选为系统时钟。在首次复位后，systeminit函数里配置的是HSE*9倍频的72MHz主频，而进入停止模式再退出时，默认时钟就变成HSI了，HSI是8MHz，所以唤醒之后的程序，运行就会明显变慢。解决方式为退出停止模式后重新调用systeminit

4.待机模式+实时时钟

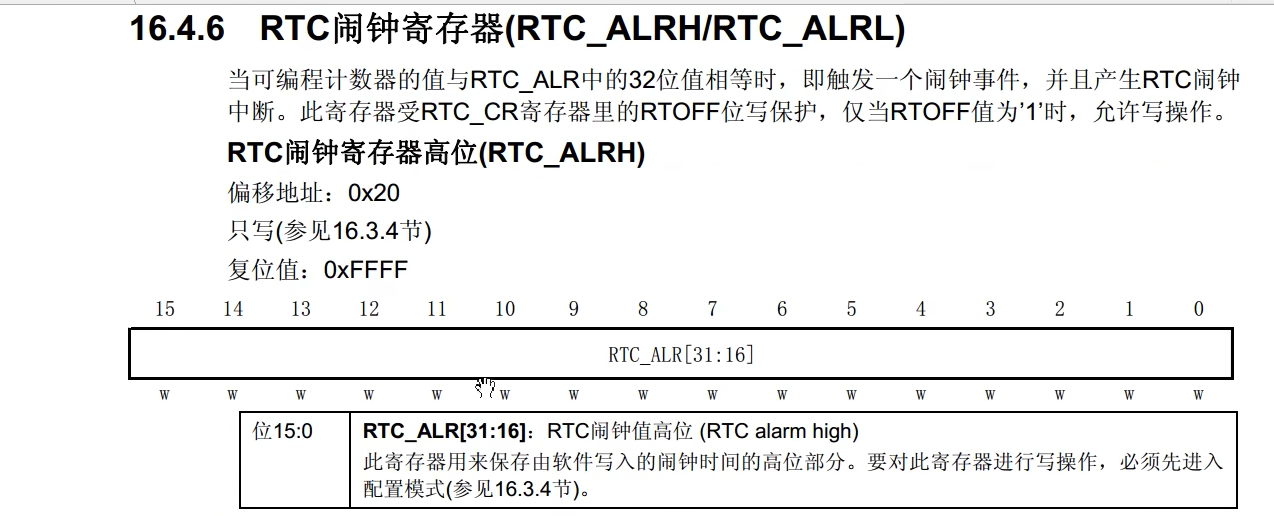

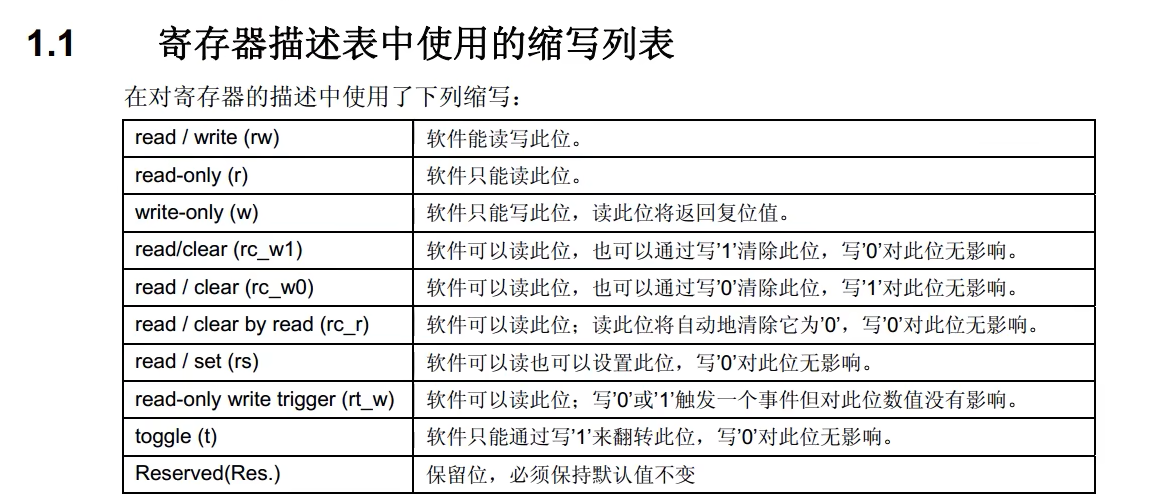

由手册的寄存器描述部分，寄存器下面有一排字母w，这个就是对应位的读写特征，此处为只能写入不能读出，rw为可读可写，r为只读。

耦合性：41：00

使用待机模式，一定要把外部能关的一切耗电电路都关掉，否则就无法真正的省电。

十四、WDG看门狗

Ⅰ、原理

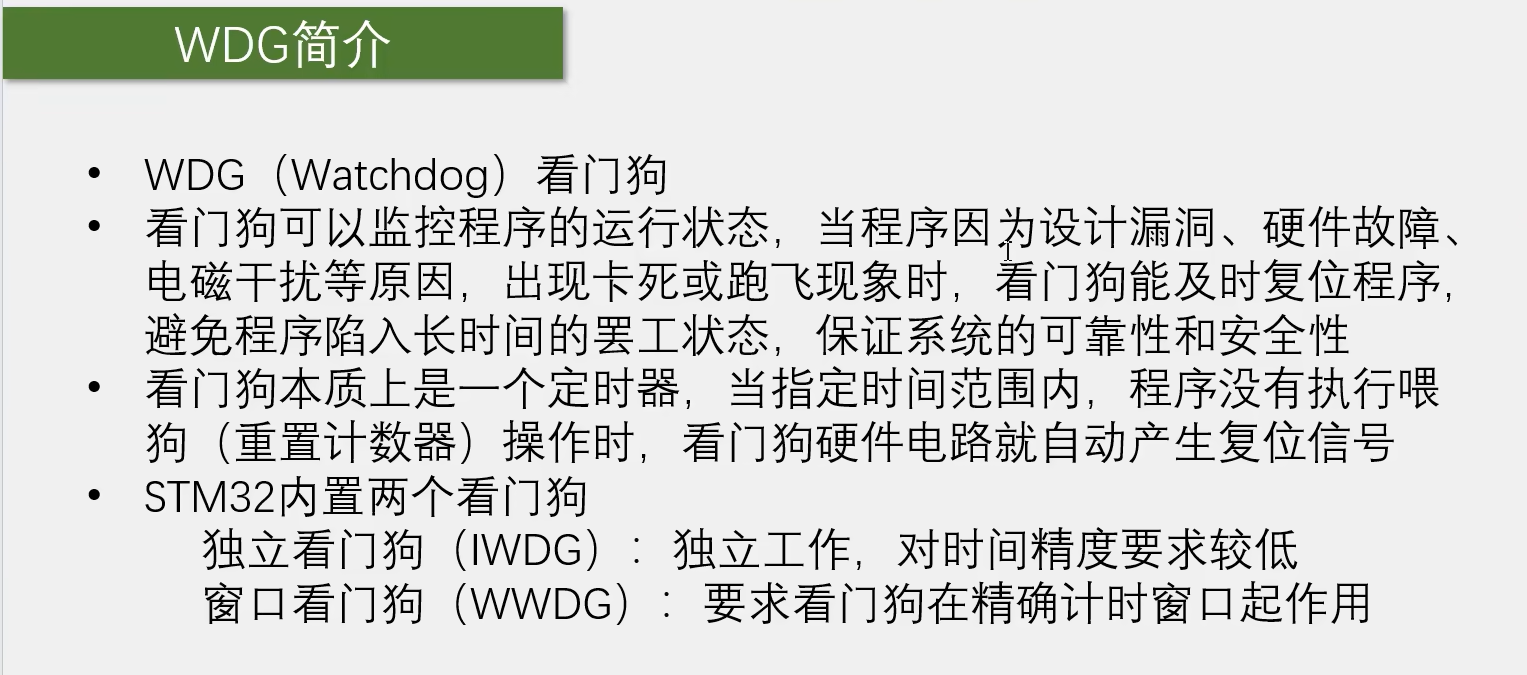

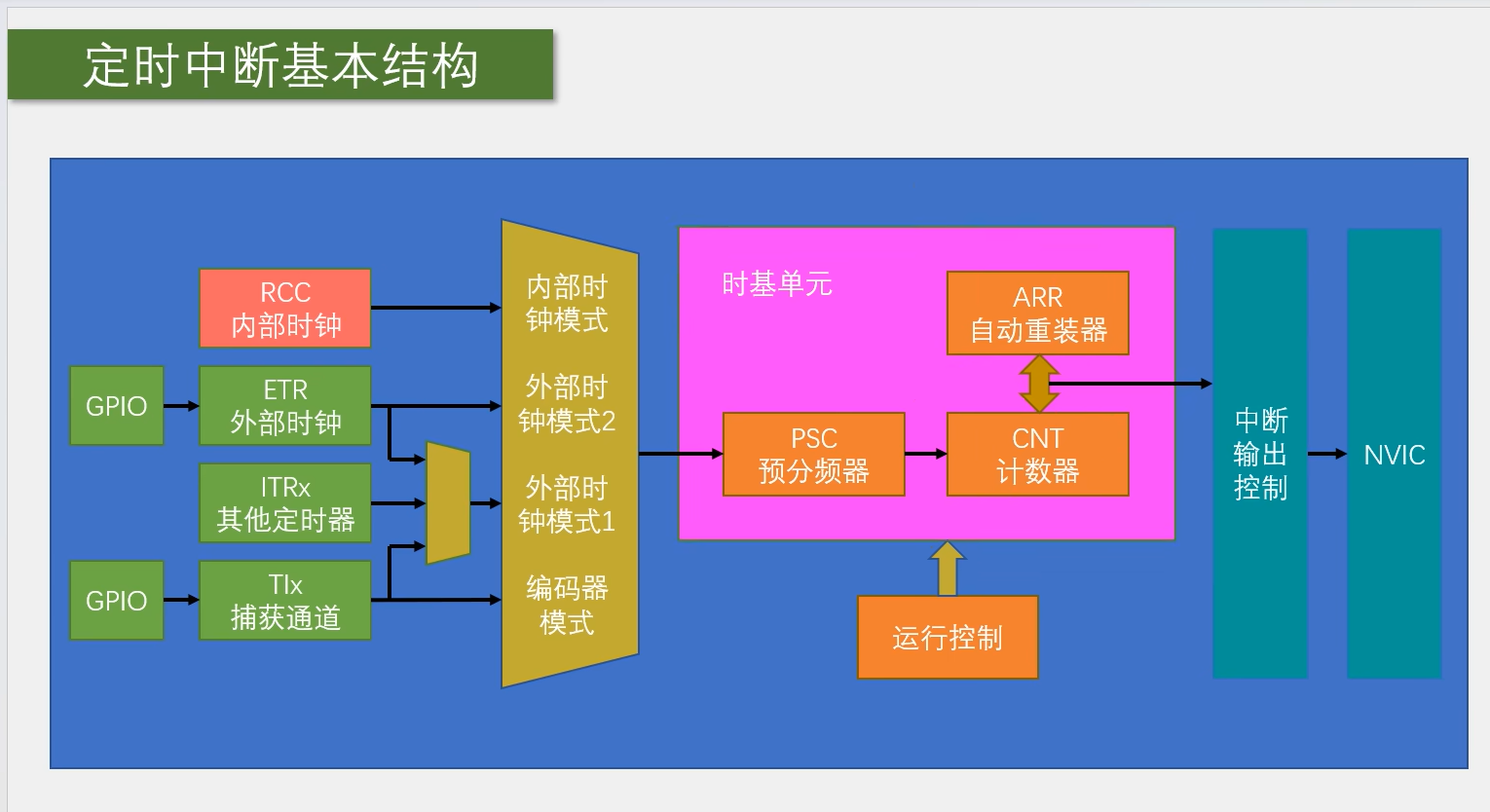

看门狗其实就是定时器，定时器溢出产生中断，看门狗定时器溢出直接产生复位信号，而喂狗就是重置计数器（计数器递减）。

独立看门狗：时钟是专用的LSI，内部低速时钟。即使主时钟出现问题了，看门狗也能正常工作。独立看门狗只有一个最晚时间界限。

窗口看门狗：使用APB1的时钟，没有专用的时钟。喂狗的时间有一个最晚的界限，也有一个最早的界限，必须在这个界限的窗口内喂狗。

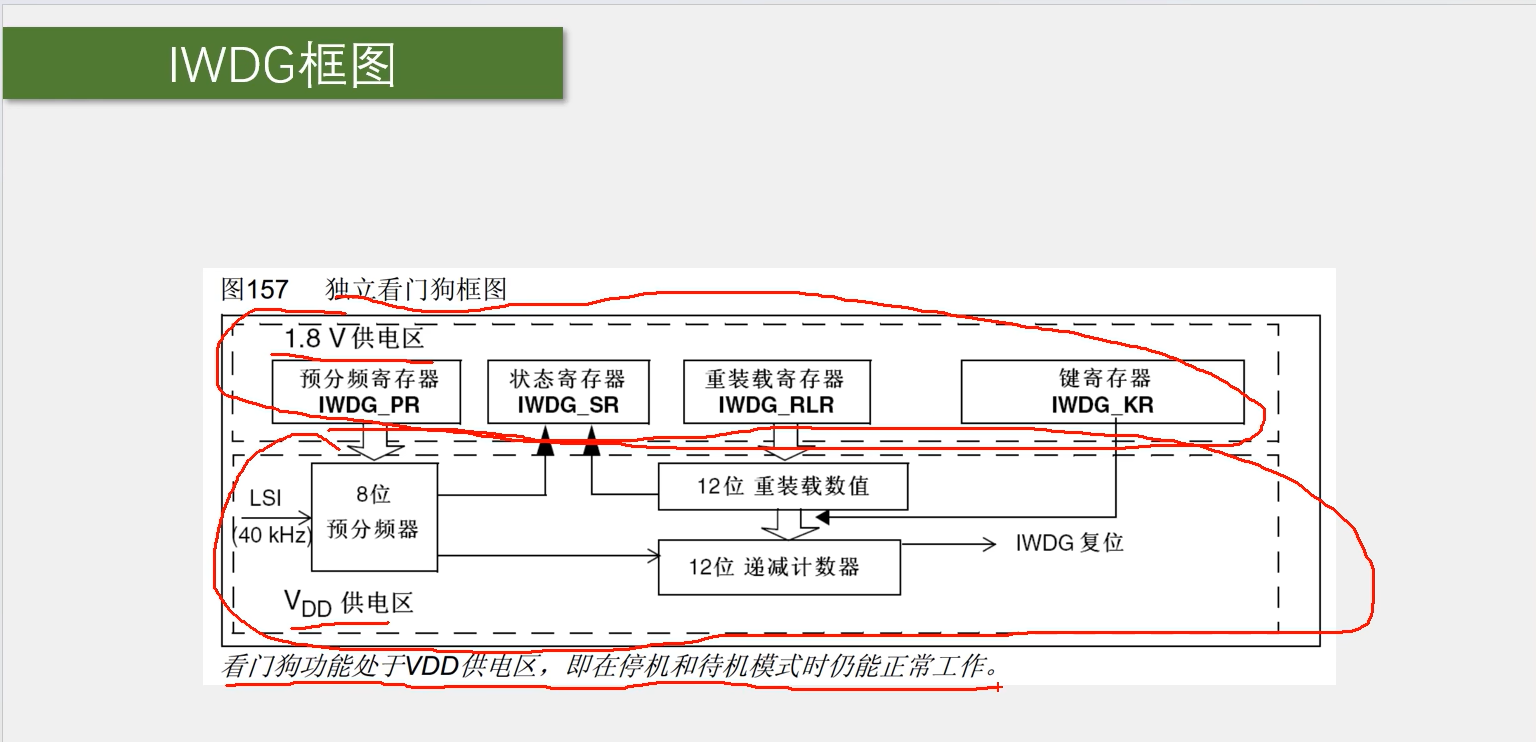

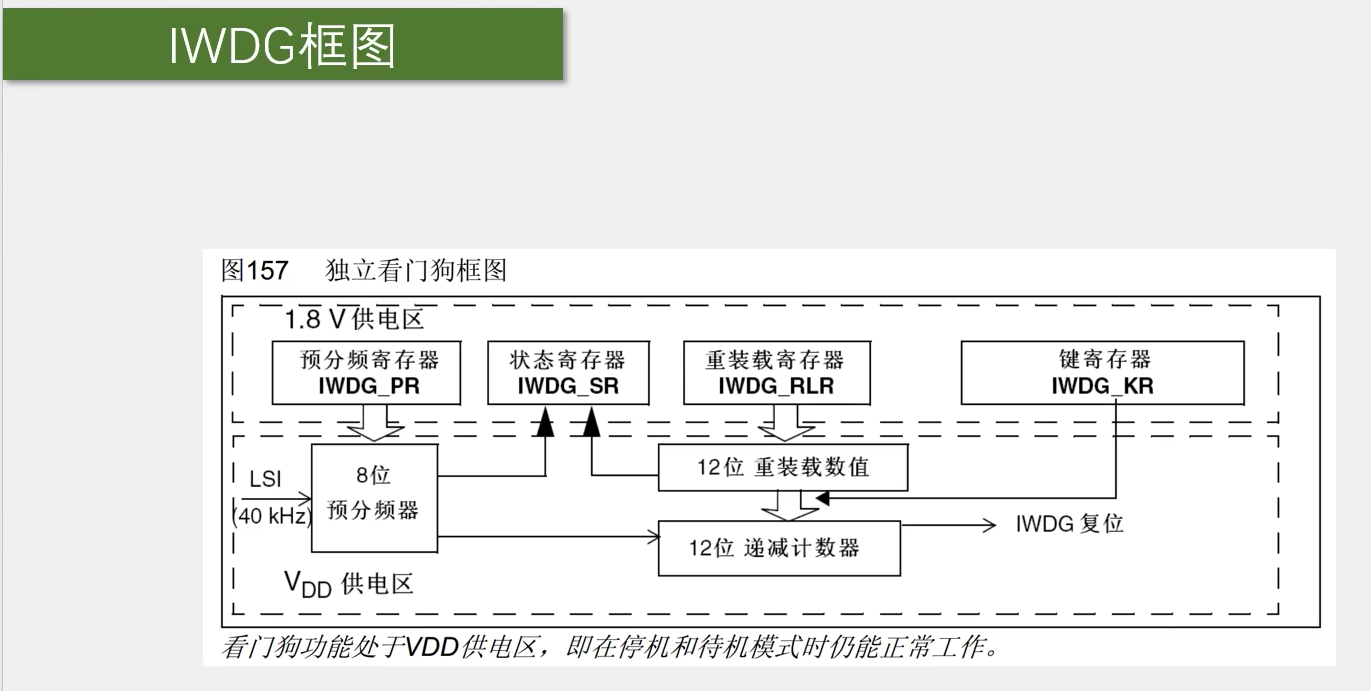

1.独立看门狗

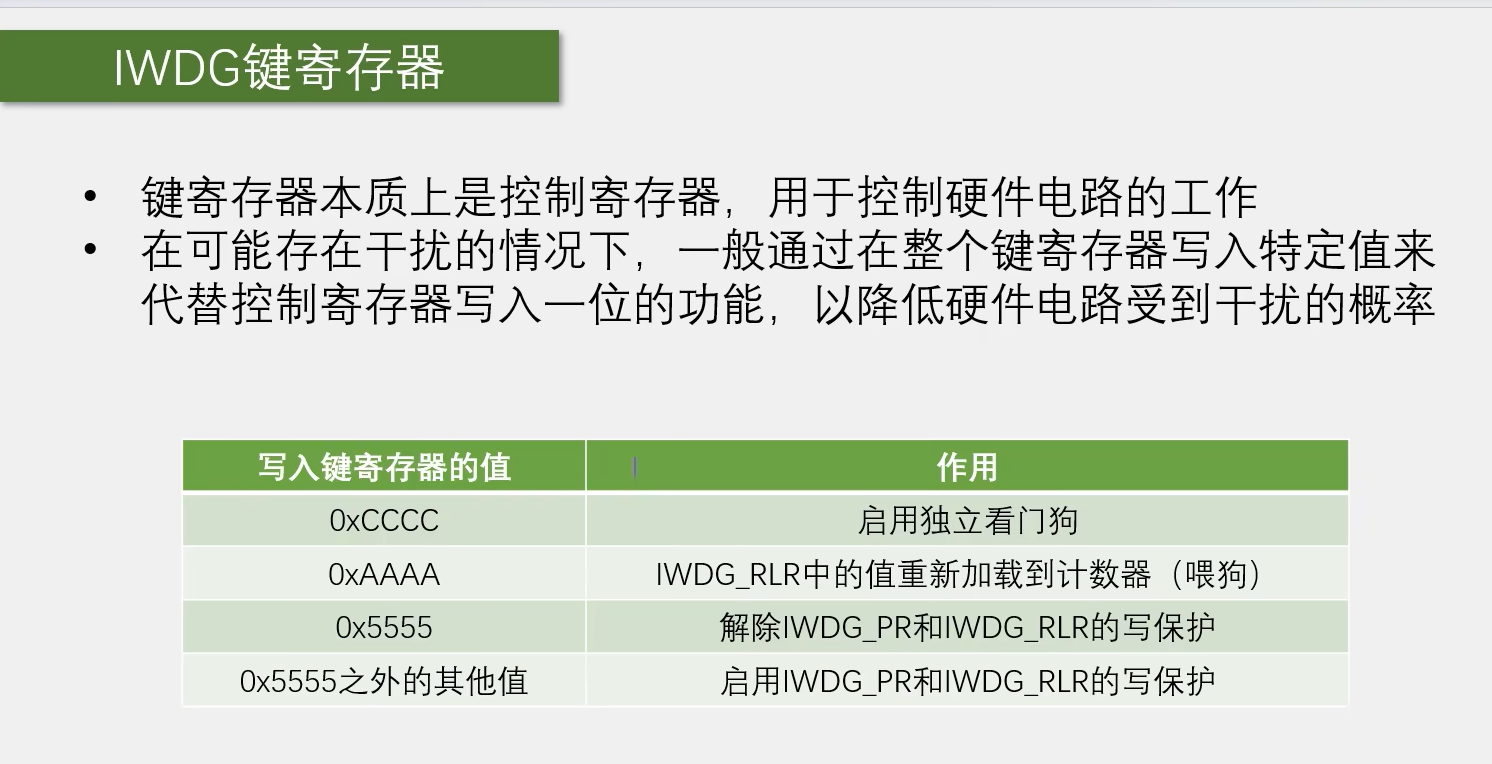

写保护：执行指令，必须写入指定的键值。

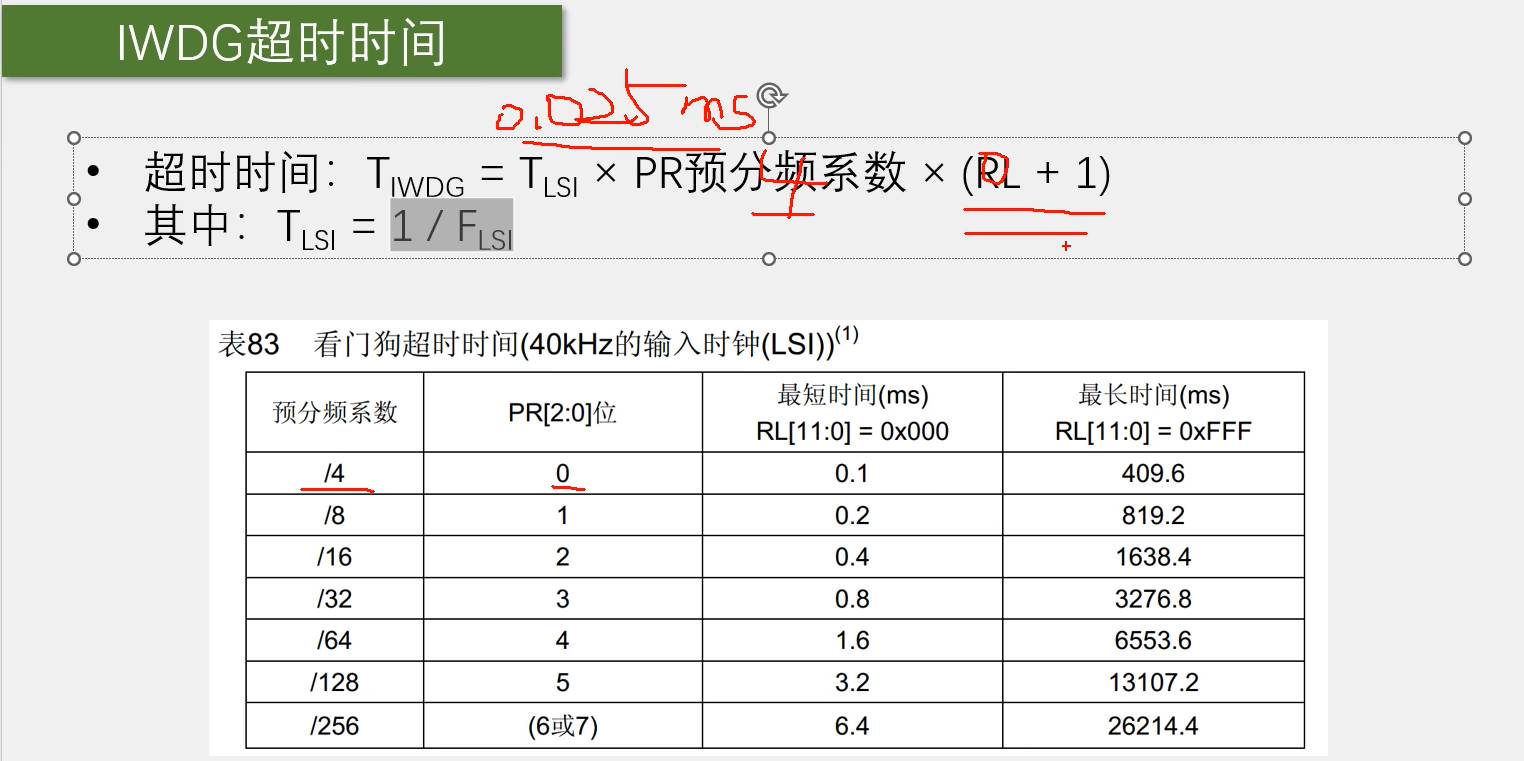

独立看门狗超时时间也就是定时器溢出时间。0xFFF即4095。

LSI是输入时钟40KHz，所以TLSI为0.025ms。每隔0.025ms来一个输入时钟。之后输入时钟进行分频，相当于计数时间加倍。

这个公式用的是时间计算，用频率计算也一样：超时频率，就等于LSI的频率/预分频/重装值。对应定时器的话，就是72M/(PSC+1)/(ARR+1)

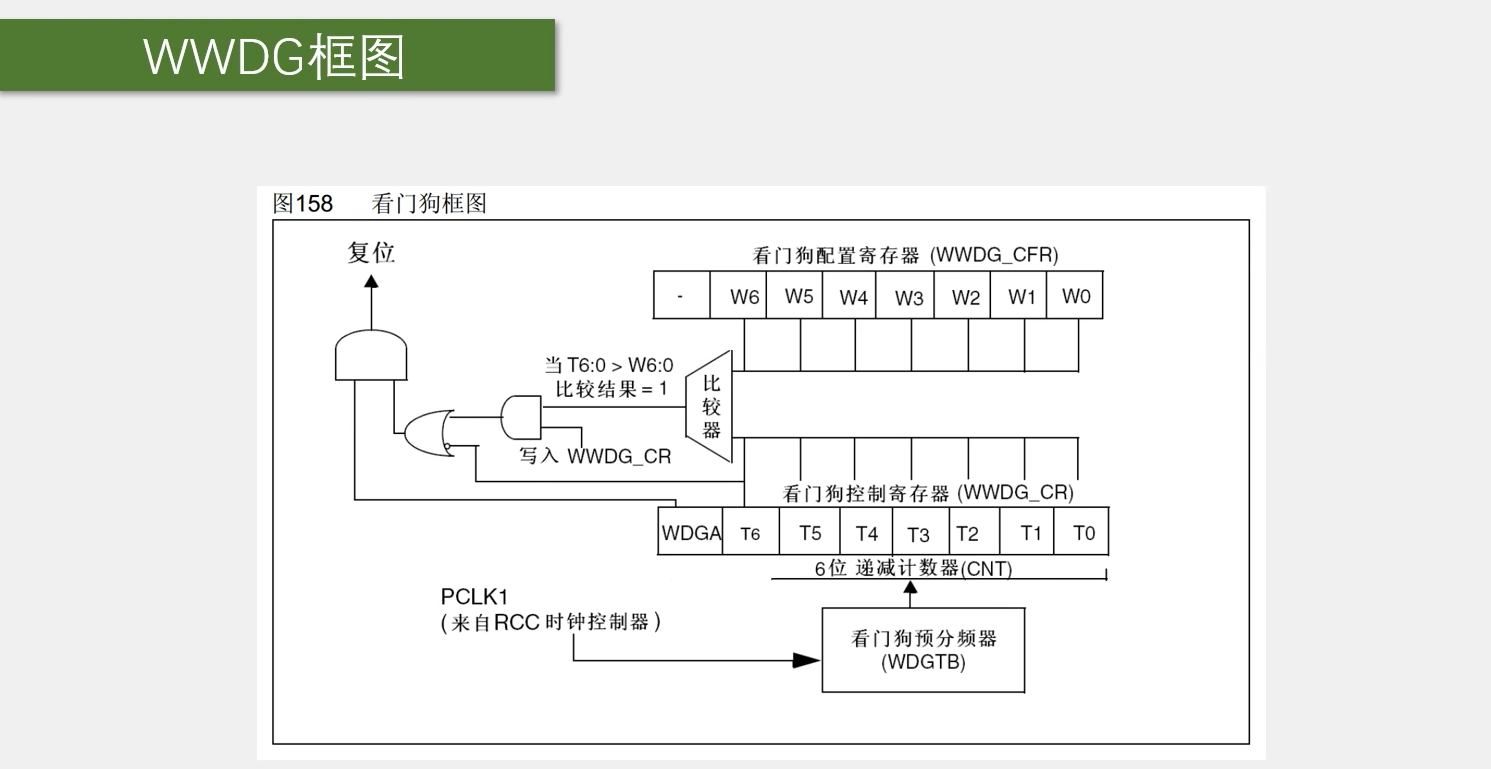

2.窗口看门狗

窗口看门狗没有重装寄存器，可直接在CNT写入数据来重装计数器进行喂狗。看门狗配置寄存器为窗口值，也就是喂狗的最早时间界限。

PCLK默认为36MHz。

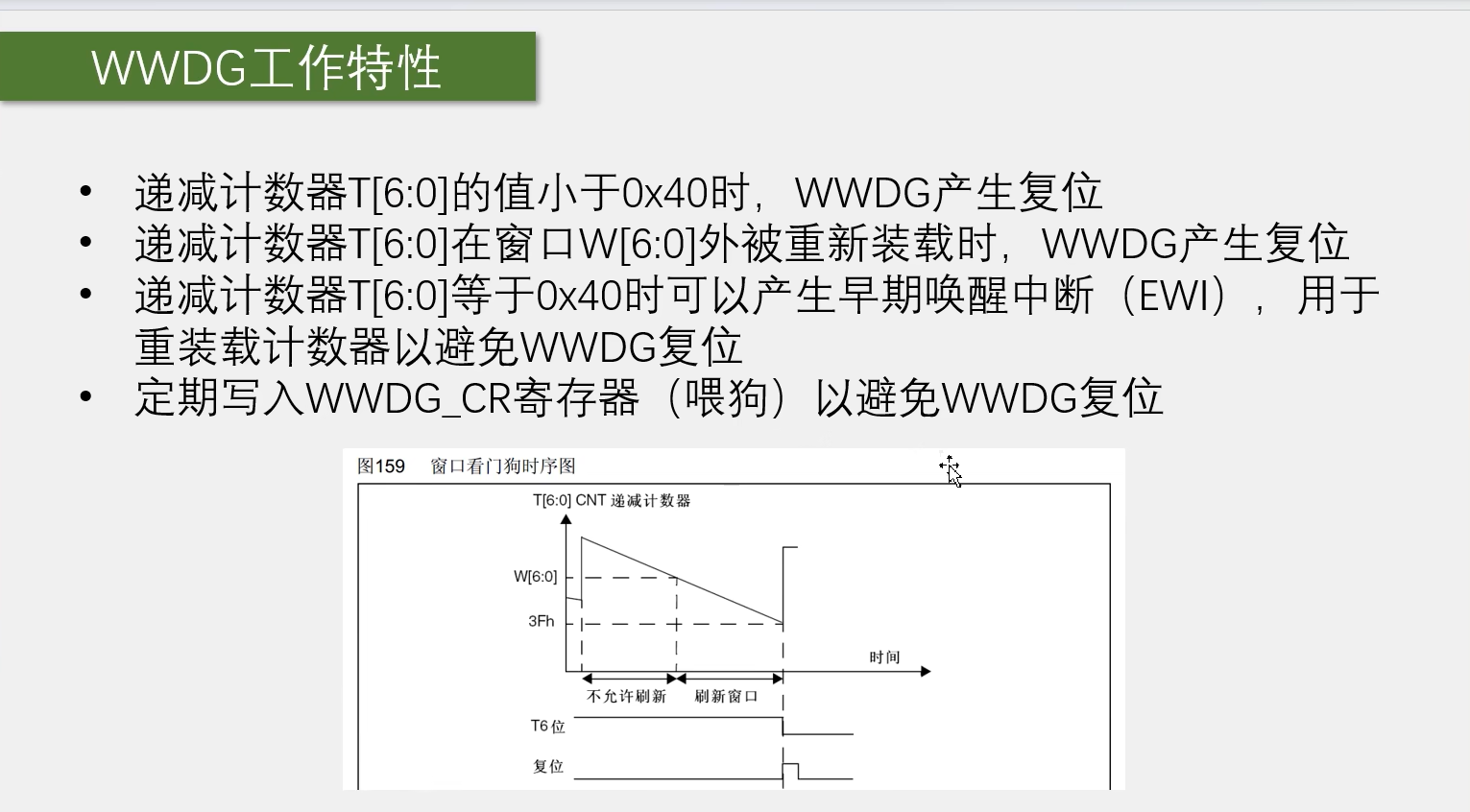

WWDG_CR为六位计数器，最高位T6是溢出标志位，T6为0时表示溢出。

计数器减到100 0000时，转为16进制是0x40，此时，如果把T6位当作计数器的值，那计数器的值实际才减一半。但是如果把T6位当成溢出标志位，第六位当作计数器，那此时的状态就是标志位为1，计数器为00 0000，已经减到0了，再减一个0就是011 1111，此时最高位T6由1变0，代表计数器溢出，此时计数器T6就会通过线路产生复位信号。

如果把T6位看作计数器的一部分，那就是整个计数器，值减到0x40之后溢出，而如果把T6当成溢出标志位，低六位当作计数器，那就是第六位的计数值减到0之后溢出。

复位信号输出部分：

WDGA是窗口看门狗的激活位，也就是使能，WDGA写1启用看门狗。

喂狗时把当前计数值和窗口值进行比较，由于是递减计数器所以大于窗口值即复位。

喂狗太晚，六位计数器减到0了，复位。喂狗太早，计数器的值超过窗口值了，复位。

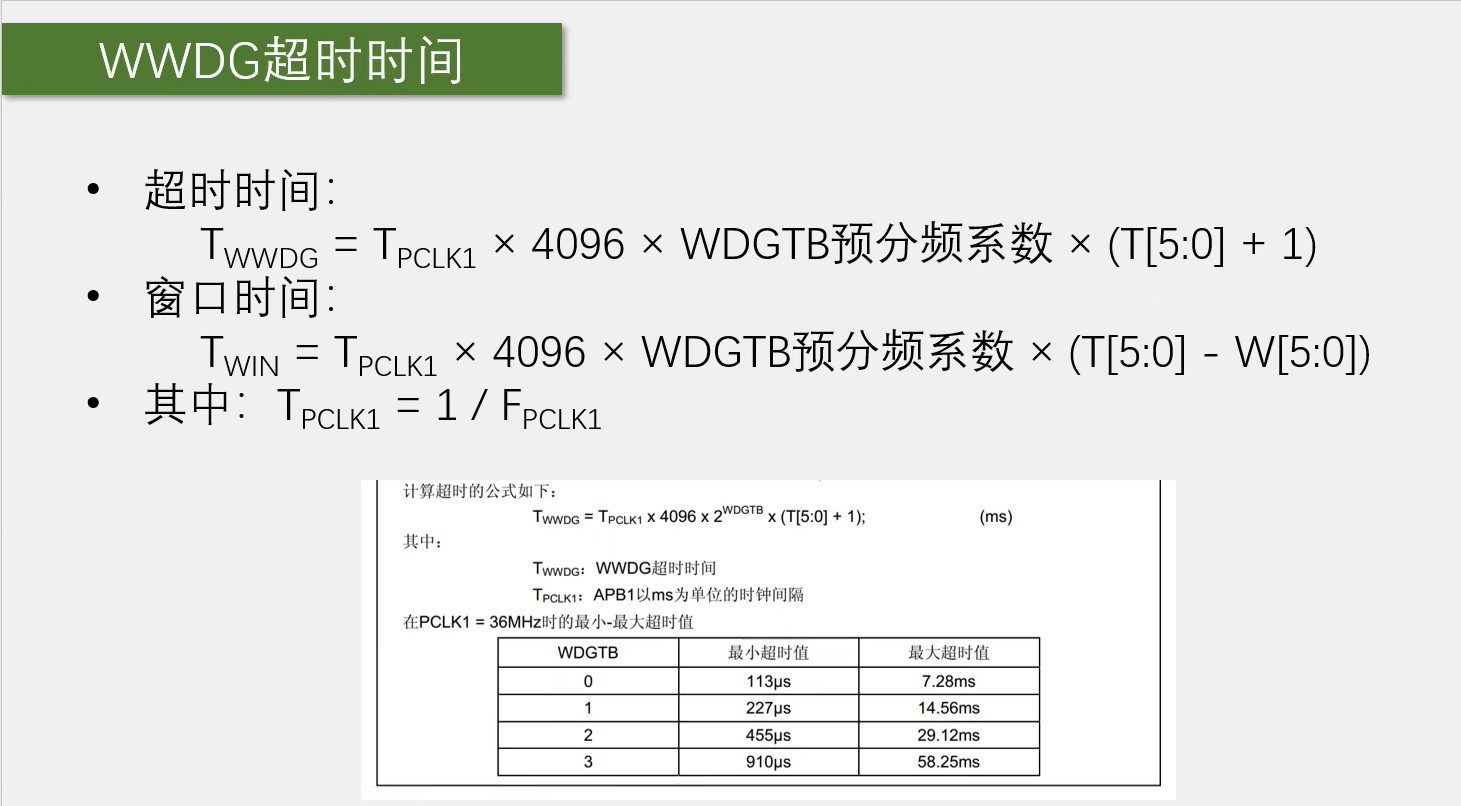

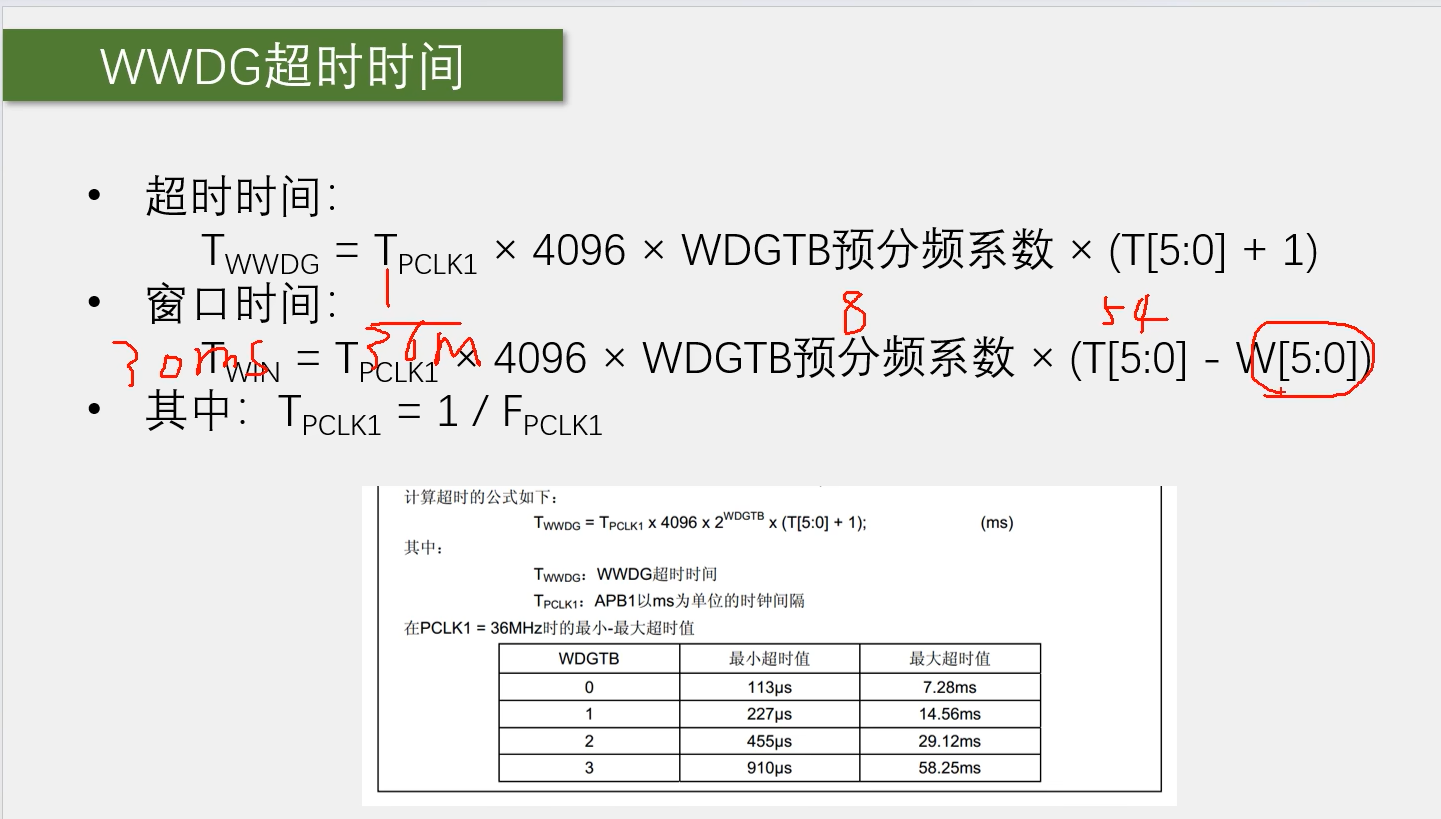

这里要多乘一个4096是因为PCLK1进来之后，其实是先执行了一个固定的4096分频，因为36MHz的频率还是太快了。只不过框图没画出来。

计算与独立看门狗类似。

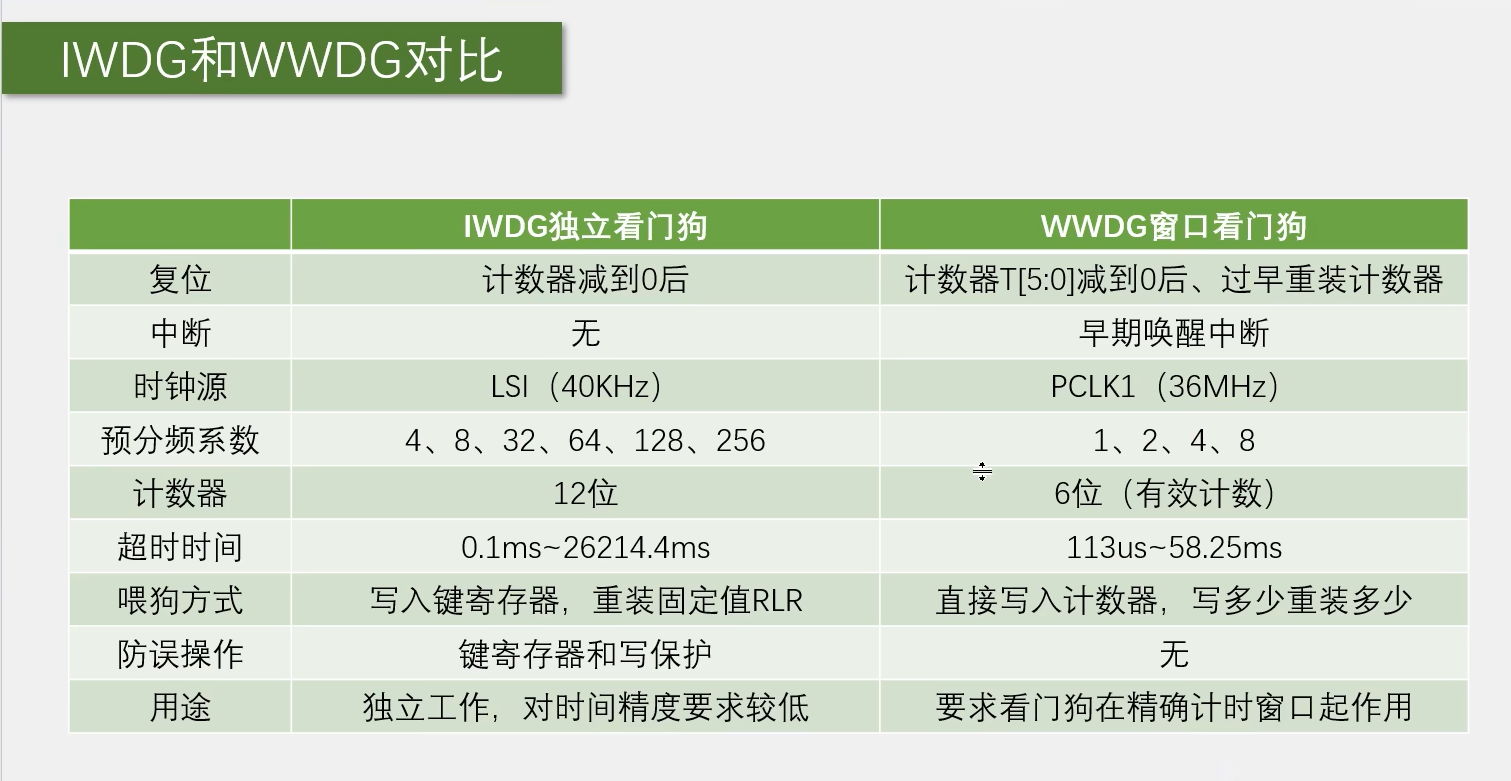

3.两者对比

Ⅱ、程序

14-2

1.独立看门狗

整体框架：

独立看门狗配置流程：

1.开启LSI时钟，开启独立看门狗时LSI自动打开。

2.写入0x5555解除写保护。

3.写入预分频器和重装寄存器。具体写入多少根据根据超时时间公式来计算。

4.写入0xCCCC启动独立看门狗

5.在主程序里不断执行0xAAAA来进行喂狗。

流程：

关于流程的几点解释

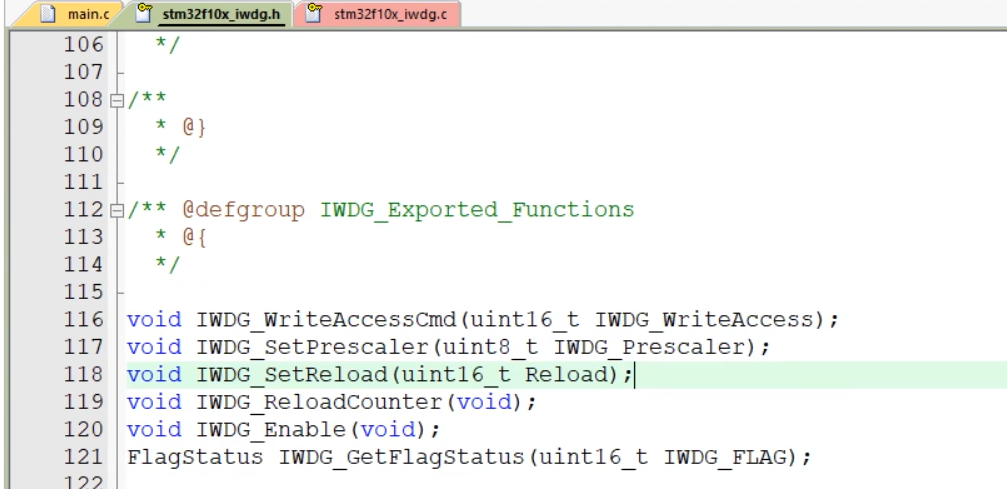

1.开启看门狗并喂狗只调用各个库函数即可，本质上就是在各个寄存器中写入对应的值。

2.喂狗会启用写保护。因为在第二步已经解除了写保护，而下面的配置PR和RLR，都没有启用写保护，因为它们都没有往键寄存器中写入值。后面的喂狗和使能IWDG，才在键寄存器中写值，启用了写保护。

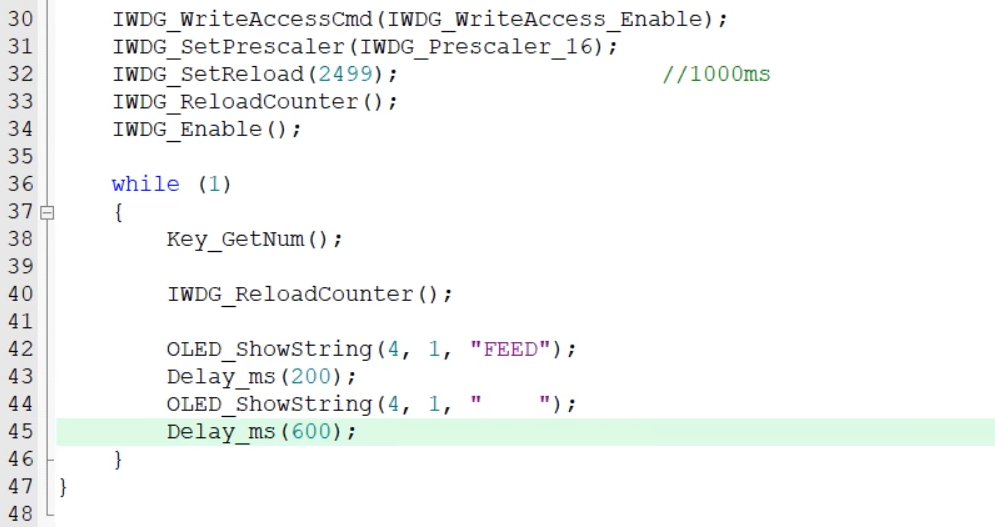

3.程序执行对喂狗时间要留有余量，因为独立看门狗时钟不是那么准。如喂狗时间为1000ms，那么程序执行时间可以限制在800ms之内。

4.为什么会显示while循环之前的LED显示

因为不松手会卡在while里，Key_GetNum()后面的程序都没法执行；没法及时喂狗就复位了，重新开始执行。

2.窗口看门狗

整体框架：

1.因为窗口看门狗的时钟来源是PCLK1，所以第一步，需要我们自己开启窗口看门狗APB1的时钟。

2.配置各个寄存器，比如预分频和窗口值，窗口看门狗没有写保护，所以可以直接写这些寄存器。

3.写入控制寄存器CR。控制寄存器包含看门狗使能位、计数器溢出标志位和计数器有效位。

4.之后，在运行过程中，我们不断的向计数器中写入想要的重装值，这样我们就可以不断地进行喂狗了。

流程：

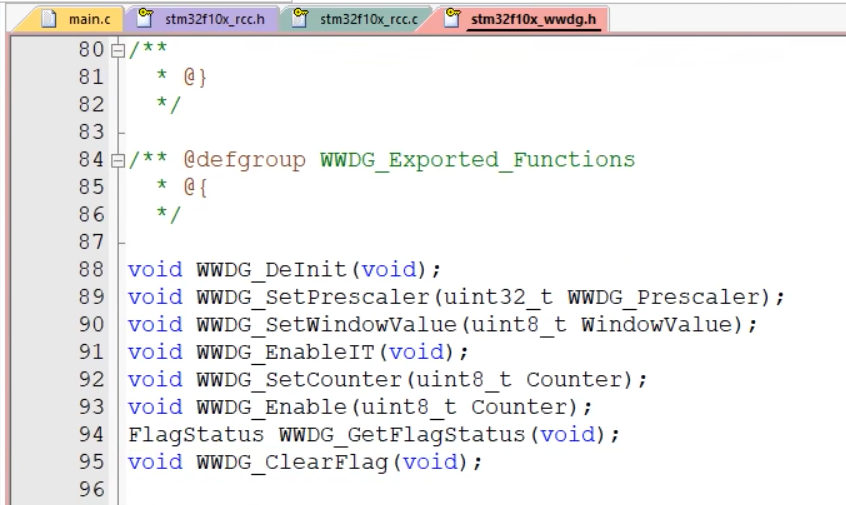

1.库函数

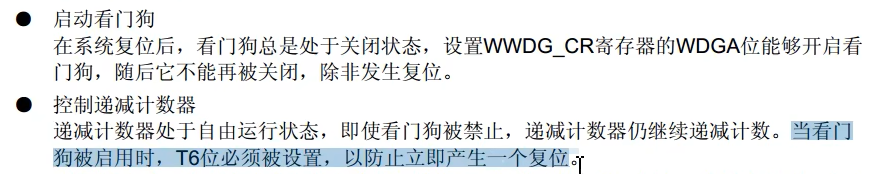

2.因为递减计数器是自由运行状态，你在使能的时候，计数器可能是任何值。为了避免刚一使能就立马复位，所以我们在使能的时候需要顺便同时喂一下狗。在库函数里的体现就是，使能函数里也有个参数，需要指定使能的时候喂狗多少。

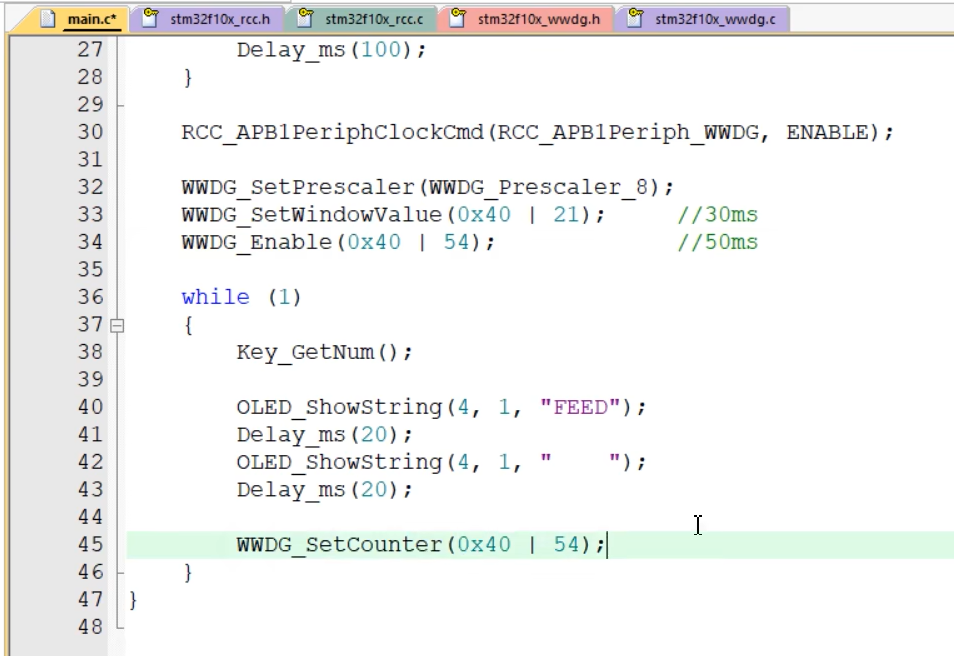

3.超时时间计算

因为36MHZ == 1s，那么36000KHZ就是1ms，所以换khz就可以，如果直接换成hz，那算出来的单位就是us微秒了。

计算窗口时间之前，一定要先把超时时间计算出来，因为算好超时时间了，预分频系数和T[5:0]就确定好了，下面再算窗口时间就易如反掌了。

4.寄存器W6这一位，我们也需要或上0x40，给置1

16进制数和10进制数可以进行逻辑或运算。不过计算机在计算是，会转化为2进制。

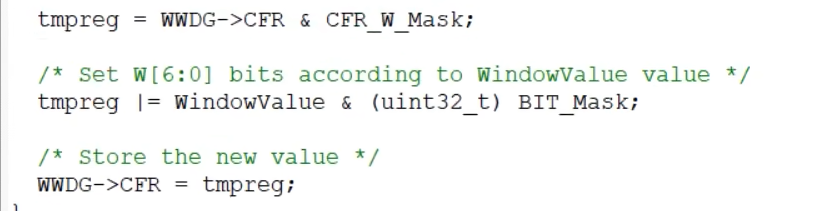

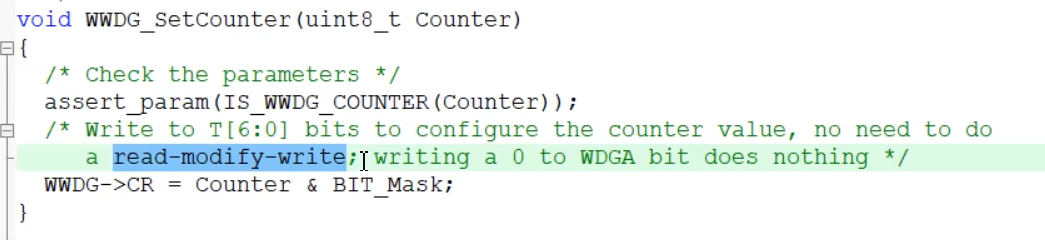

5.“读-改-写”操作

第一步，先把寄存器读到临时变量里；

第二步，用|=、&=的操作，改变临时变量的指定几位；

第三步，把临时变量写回到寄存器里。

这样做的好处是：

一、可以单独改变寄存器的某几位，而不影响其他位的值；

二、如果连续更改多次不同的位，这样的操作效率比较高；

三、所有更改的位，在最终写回到寄存器时同时生效。

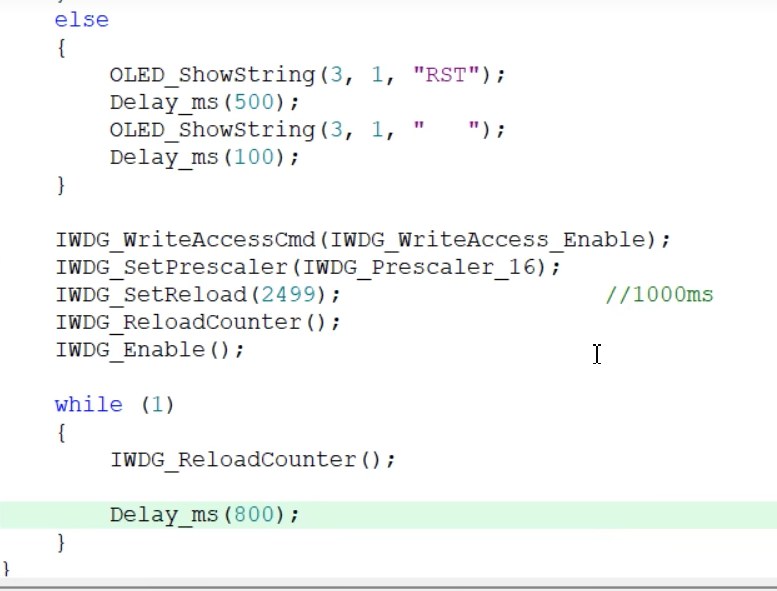

6.此代码中喂狗代码不能放在延时之前，因为这样使能第一次喂狗和while中第二次喂狗时间间隔过短，会导致喂狗太快从而不断复位，喂狗代码需要放在延时之后。也可以将使能和喂狗放在一起加个if判断看是否是第一次执行。

十五、FLASH闪存

Ⅰ、原理

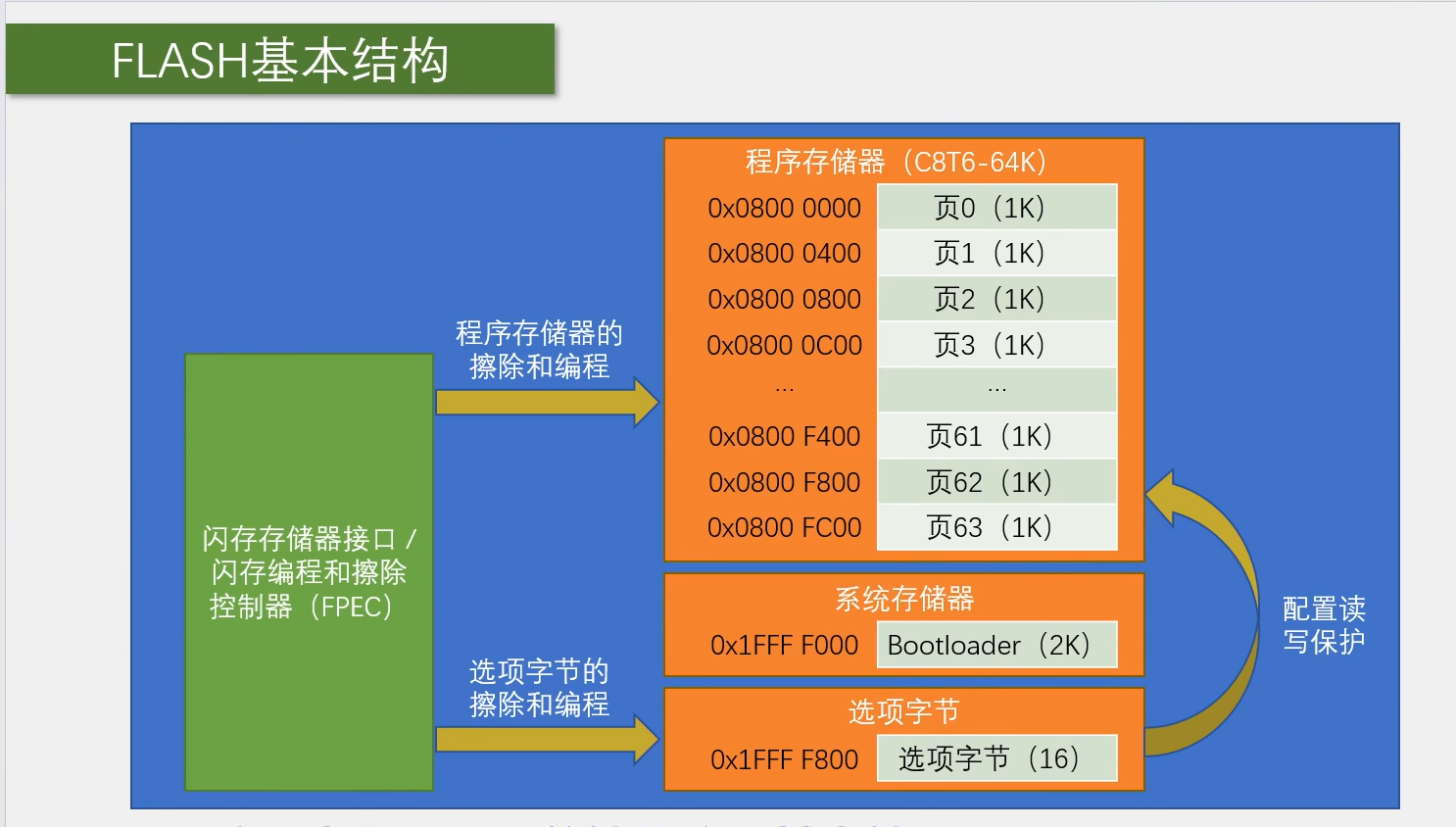

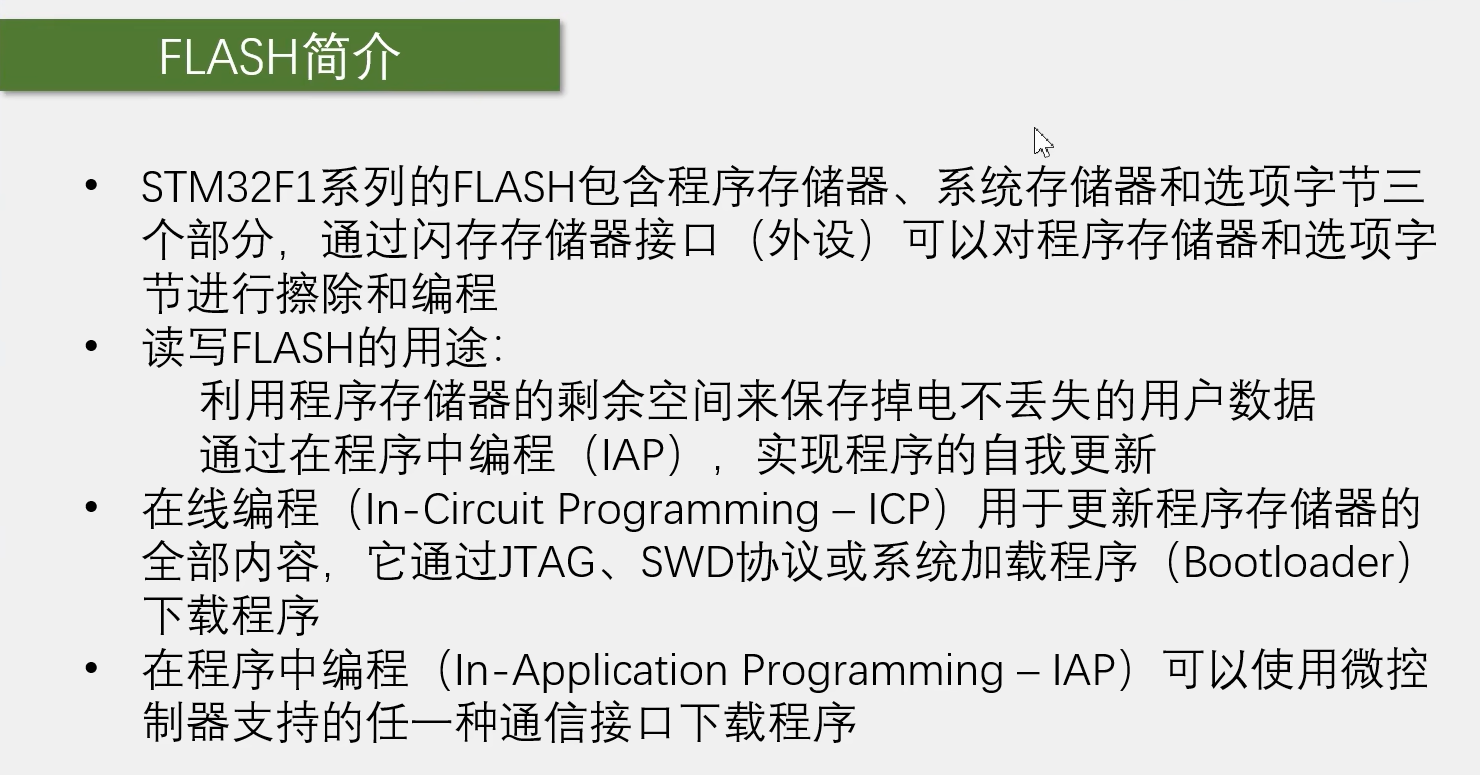

1.基础与结构

闪存是一个通用名词，表示非易失性存储器（也就是掉电不丢失的存储器）。本节特指STM32的内部闪存，也就是我们下载程序时程序所储存的地方。

闪存存储器接口是一个外设，是闪存的管理员，毕竟闪存的操作很麻烦，涉及到擦除、编程、等待忙、解锁等等操作。所以这里我们要把我们的指令和数据，写入到这个外设的相应寄存器，然后这个外设就会自动去操作对应的存储空间。

系统存储器是原厂写入的Bootloader程序，是不允许我们修改的。

Bootloader也就是串口下载。

IAP：我们首先需要自己写一个Bootloader程序，并且存放在程序更新时不会覆盖的地方。然后，需要更新程序时，我们控制程序跳转到这个自己写的Bootloader里来，在这里面，我们就可以接收任意一种通信接口传过来的数据，比如串口、USB、蓝牙转串口、WIFI转串口等等，这个传过来的数据，就是待更新的程序。然后我们控制FLASH读写，把收到的程序，写入到前面程序正常运行的地方。写完之后，再控制程序跳转回正常运行的地方，或者直接复位。这样，程序就完成了自我升级。这个过程，其实就是和系统存储器这个的Bootloader一样，因为程序要实现自我升级，在升级过程中，肯定需要布置一个辅助的小机器人来临时干活。只不过是系统存储器的Bootloader写死了，只能用串口下载到指定位置，启动方式也不方便，只能配置BOOT引l脚触发启动。而我们自己写Bootloader的话，就可以想怎么收怎么收，想写到哪就写到哪，想怎么启动就怎么启动。并且这整个升级过程，程序都可以自主完成，实现在程序中编程。更进一步，就可以直接实现远程升级了，非常灵活方便。

主存储器即程序存储器。

信息块中的启动程序代码就是系统存储器，存放的是原厂写入的Bootloader，用于串口下载。

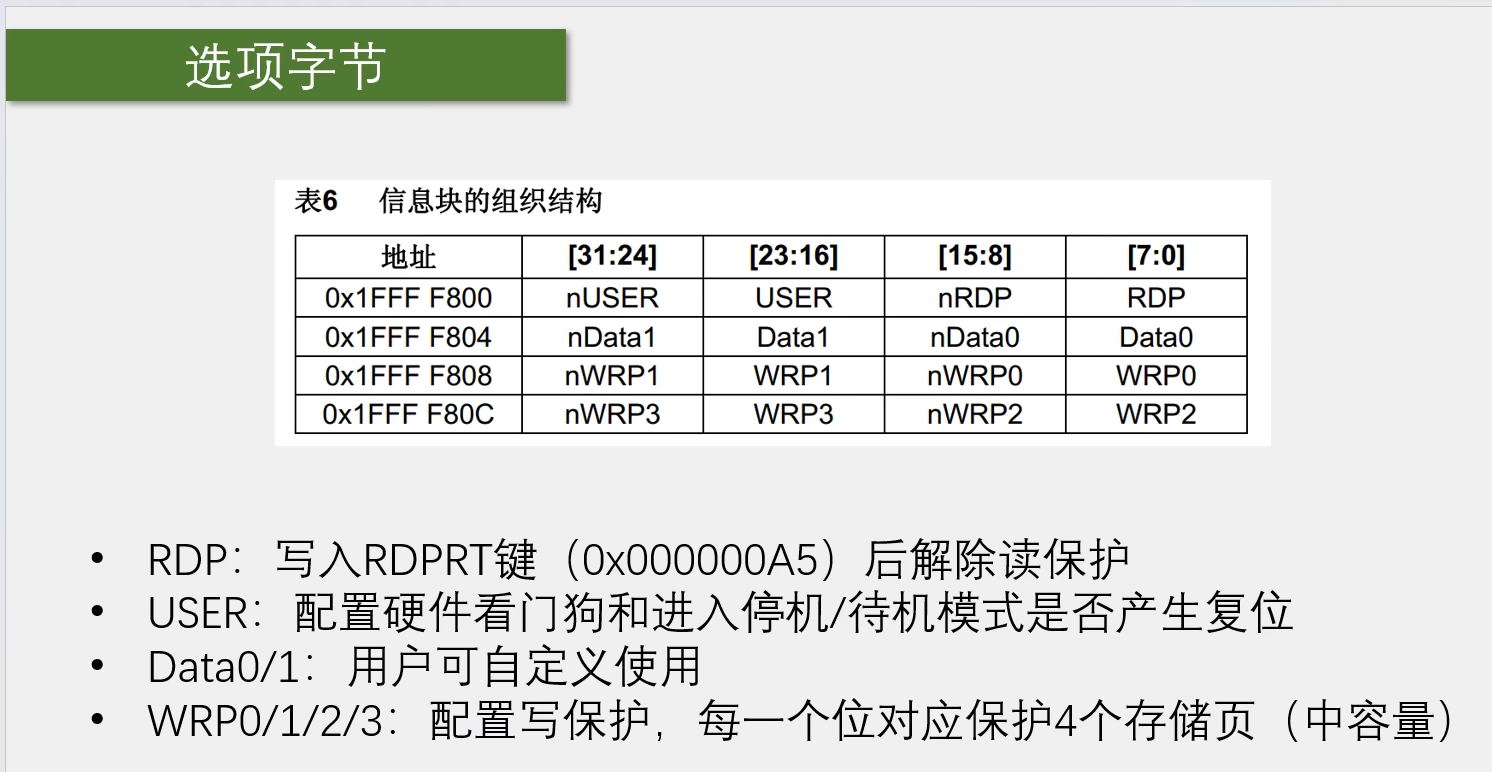

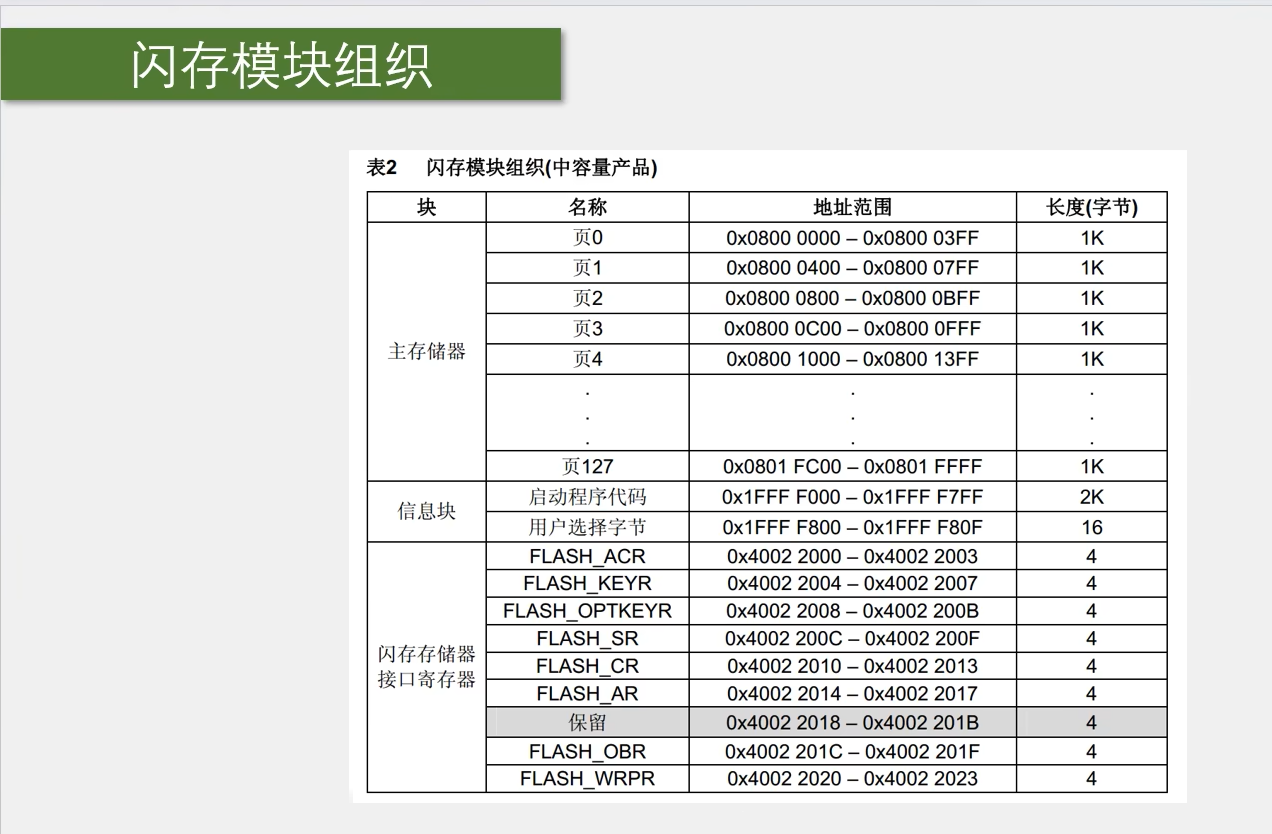

信息块中的用户选择字节就是选项字节（Option Bytes），

闪存存储器接口寄存器就是一个普通的外设，和之前讲的GPIO、定时器、串口等等都是一个性质的东西，这一块的存储器实际上并不属于闪存，这些存储器的存储介质都是SRAM。这一部分是闪存的管理员，我们擦除和编程，就通过读写这些寄存器来完成。没有读取是因为：读取指定存储器，直接使用指针读即可，用不到这个外设。

擦除和写保护都是以页为单位的。基础知识详见W25Q64，是一样的。只不过这里只有一个单位，就是页，一页1K。

C8T6只有64K。

地址只要以000、400、800、C00结尾的，都一定是页的起始地址。

我们平时说的，芯片闪存容量是64K、128K，它指的只是主存储器的容量。下面信息块的两个东西，虽然也是闪存，但是并不统计在这个容量里。

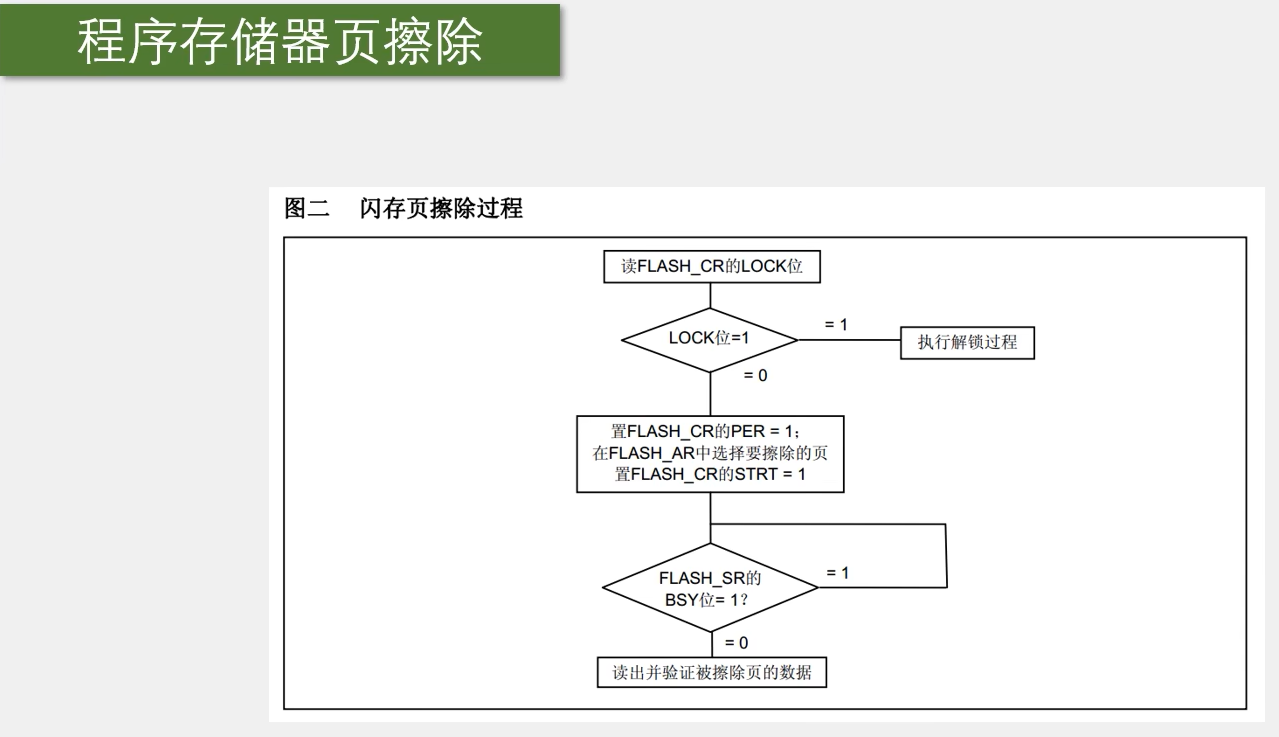

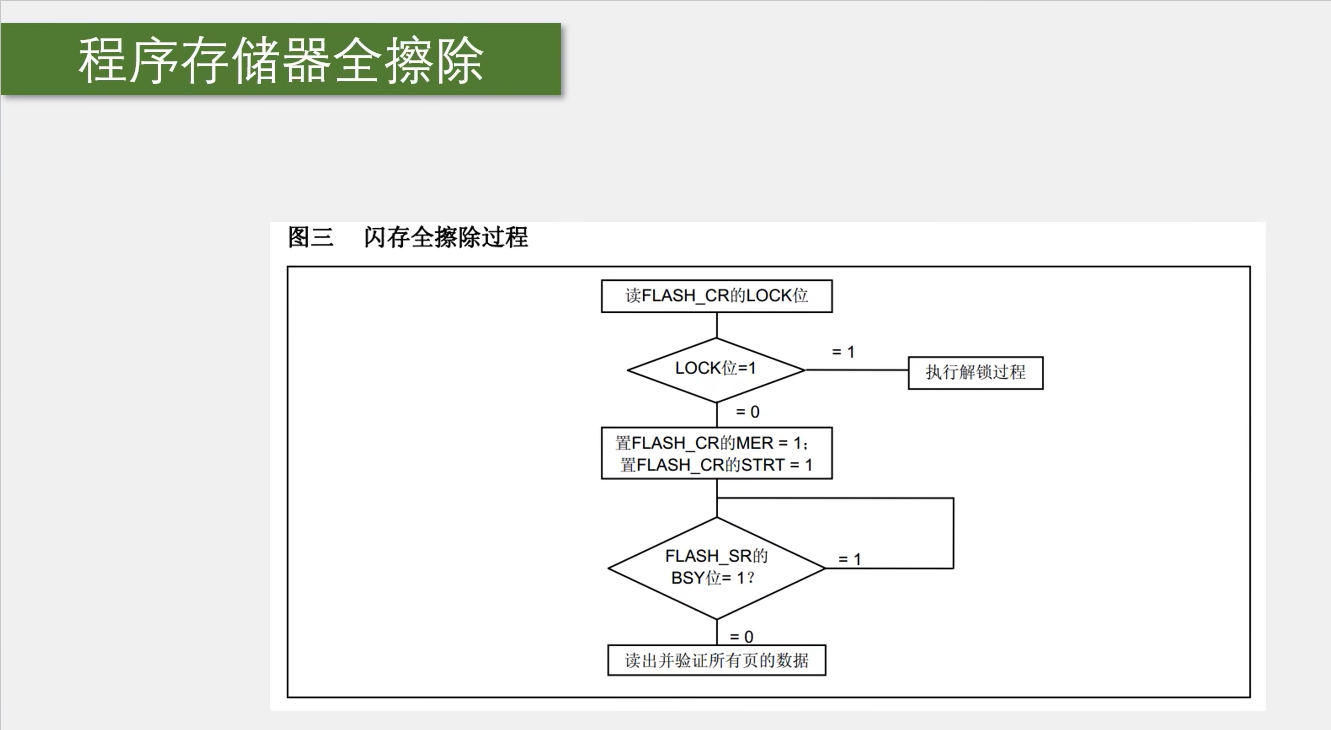

2.FLASH擦写流程

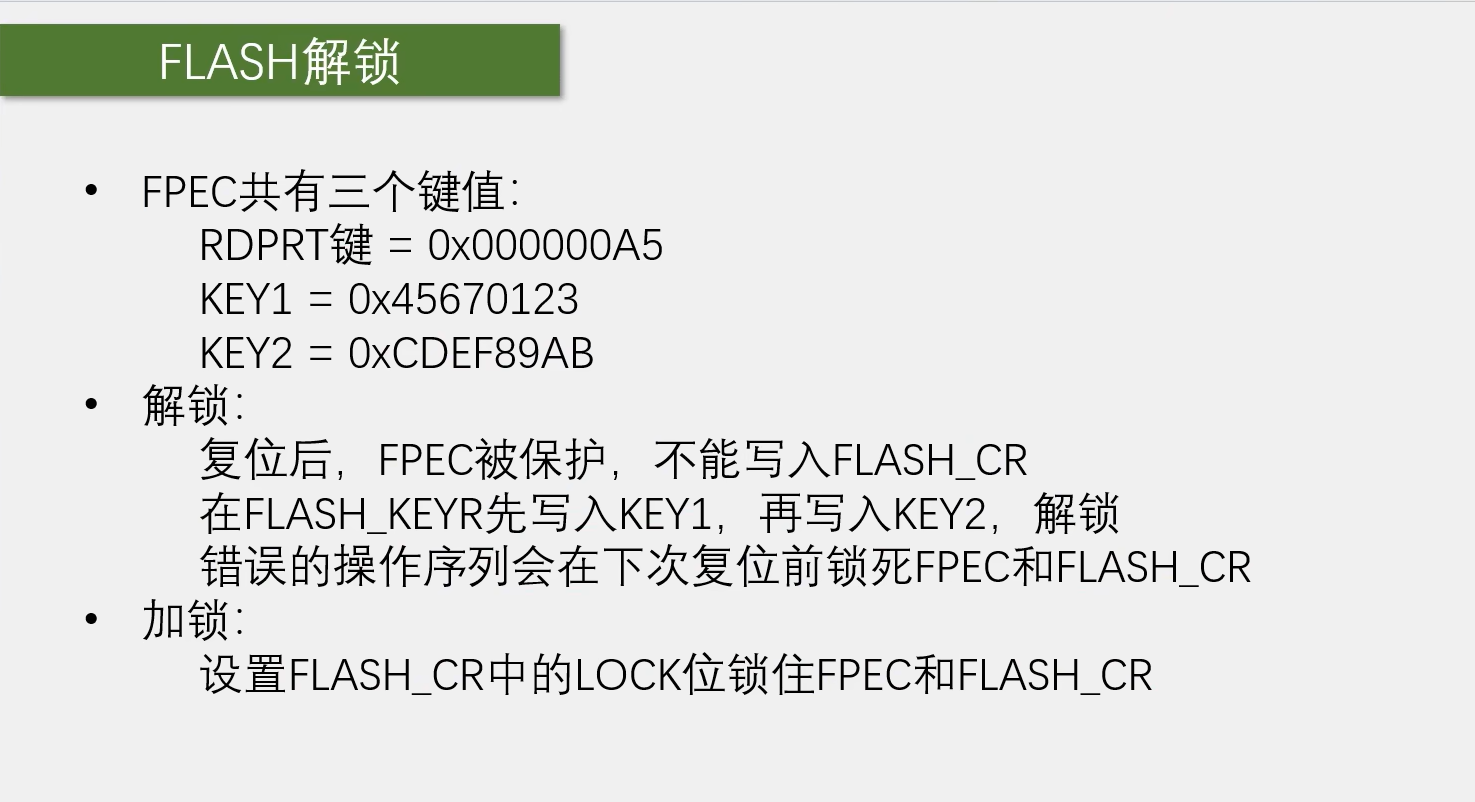

FLASH操作之前需要解锁，目的是为了防止误操作。解锁方式和之祈安的独立看门狗一样，都是通过在键寄存器写入指定的键值来实现。

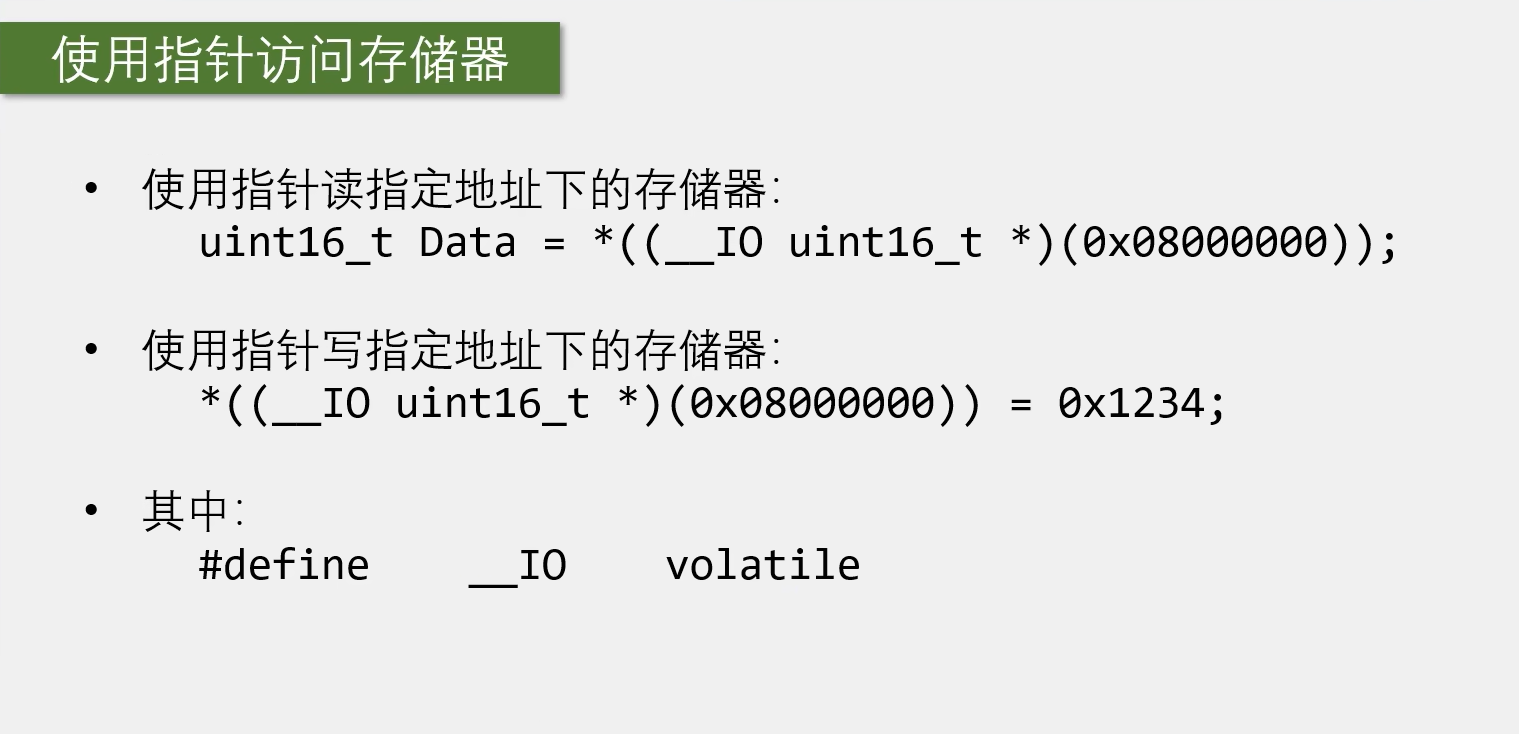

STM32内部的存储器是直接挂在总线上的，所以这时再读写某个存储器就非常简单了，直接使用C语言的指针，来访问即可。

在地址前面加上了强制类型转换，转换为指针，这里如果不强制类型转化，编译器只会认为是简单的数字而已。指针的类型表示指针所指向的数据占用的内存大小。如果你想以16位的方式读出指定地址的数据，那就转换成uint16_t*；如果你想以8位的方式读出来呢，就转换成uint8_t*。

加关键字volatile的目的是防止编译器优化。这里的volatile就要求每次对于Data的存取都找到原地址，而不会去中间变量中取值。

如果开启了编译器优化，在“无意义加减变量，多线程更改变量，读写与硬件相关的存储器”时，都需要加上volatile，防止被编译器优化。

指针外加 * 号，指针取内容，把这个指针指向的存储器取出来了。这个值，就是指定存储器的值。

对于闪存的读写来说，是不需要解锁的。因为读取只是看看存储器，不对存储器进行更改。所需权限很低，不用解锁，直接就能读。

使用指针写指定地址下的存储器：先给定地址，再强转为指针，最后指针取内容。

程序运行时写闪存需要提前解锁，而SRAM可以直接读写。

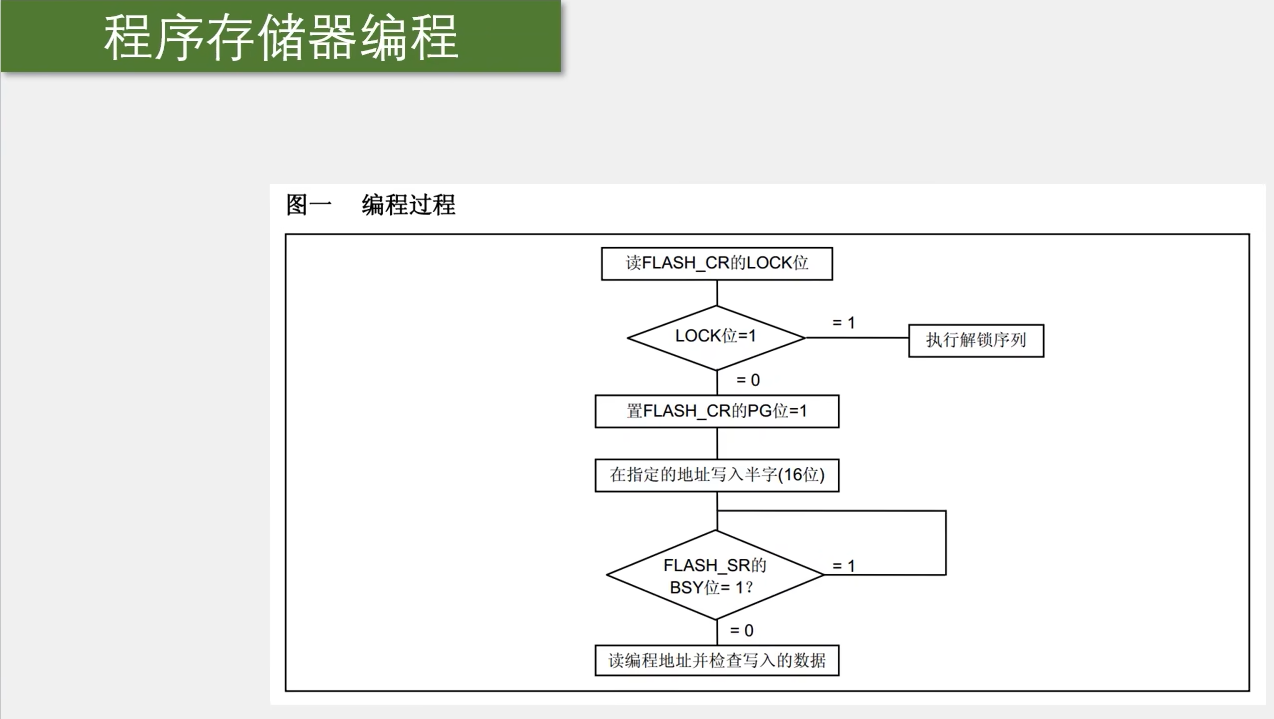

详细的流程库函数已经都写好了。

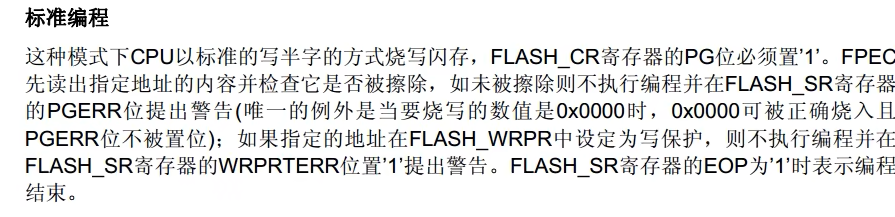

控制寄存器PG位：programming。

写入操作，只能以半字的形式写入。

字：word，32位数据；半字：halfword，16位数据；字节：byte，8位数据。

读半字写半字是可以的，但问题是擦除必须是全页擦除，而且不擦除不能写入，麻烦在这里。

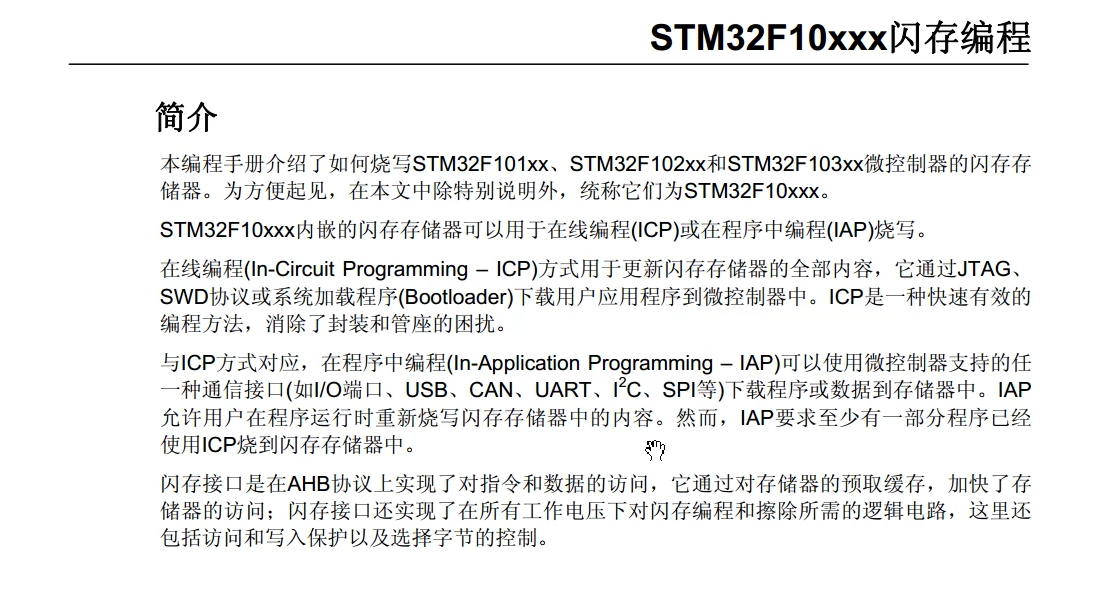

3.参考手册

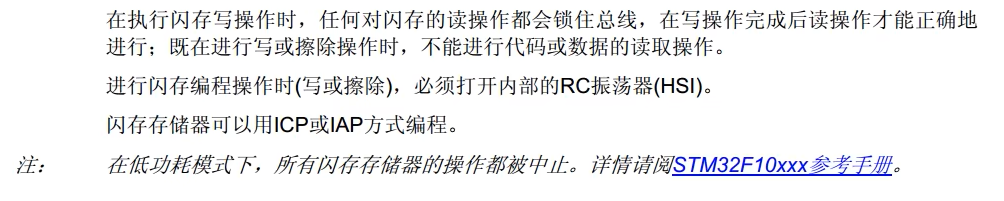

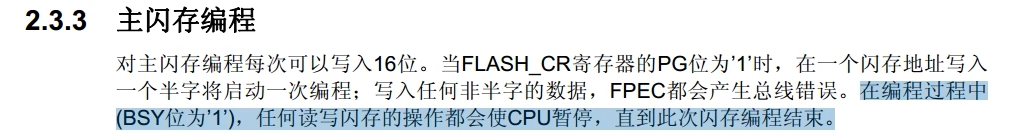

就是闪存忙的时候，代码执行会暂停。因为执行代码需要读闪存，存在忙，没法读，所以CPU也就没法运行了。

这里是执行闪存的代码在读写,此时闪存被占用,CPU停止其它代码停止执行,等待读写代码的完成。

如：读写闪存时，可能会导致中断无法即使响应。如果你的程序里有需要频繁执行，且对时间要求严格的中断函数，那就要慎用这个内部闪存来存储用户数据。

Ⅱ、程序

15-2

整体框架：

创建两个工程模块。

最底层叫MyFLASH，在这里面实现闪存最基本的三个功能，也就是读取、擦写和编程。

在此模块之上在建立一个模块Store，主要实现参数数据的读写和存储管理。因为我们最终应用层想要实现的功能是，任意读写参数，并且这些参数是掉电不丢失的。

最后就是main.c里的应用层函数。想要保存参数，就写到Store层的数组，再调用保存函数，备份到闪存，这样就能实现最终功能了。

流程：

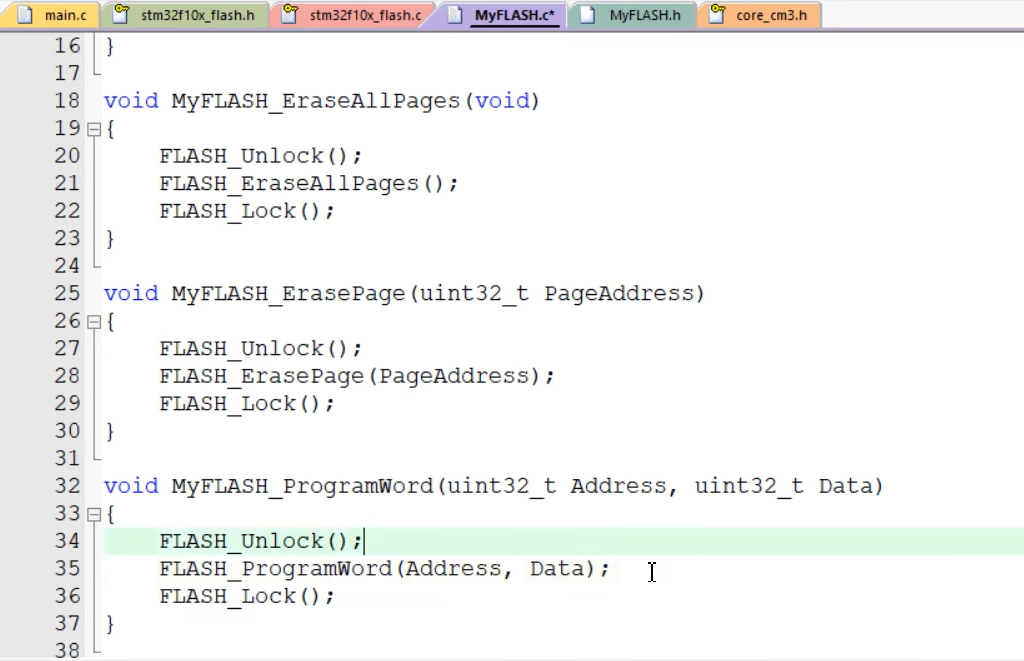

MyFLASH.c

相关函数大多为再包装一下，并没有太多操作，因为库函数已经集成的很完善了。解锁、相关库函数、加锁三步即可。

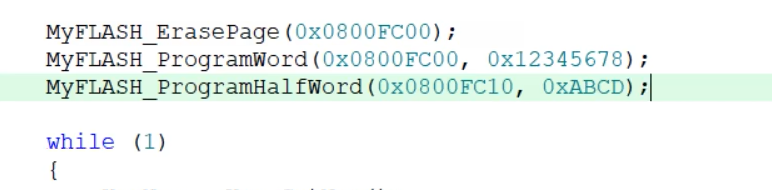

写入之前一定要先执行擦除

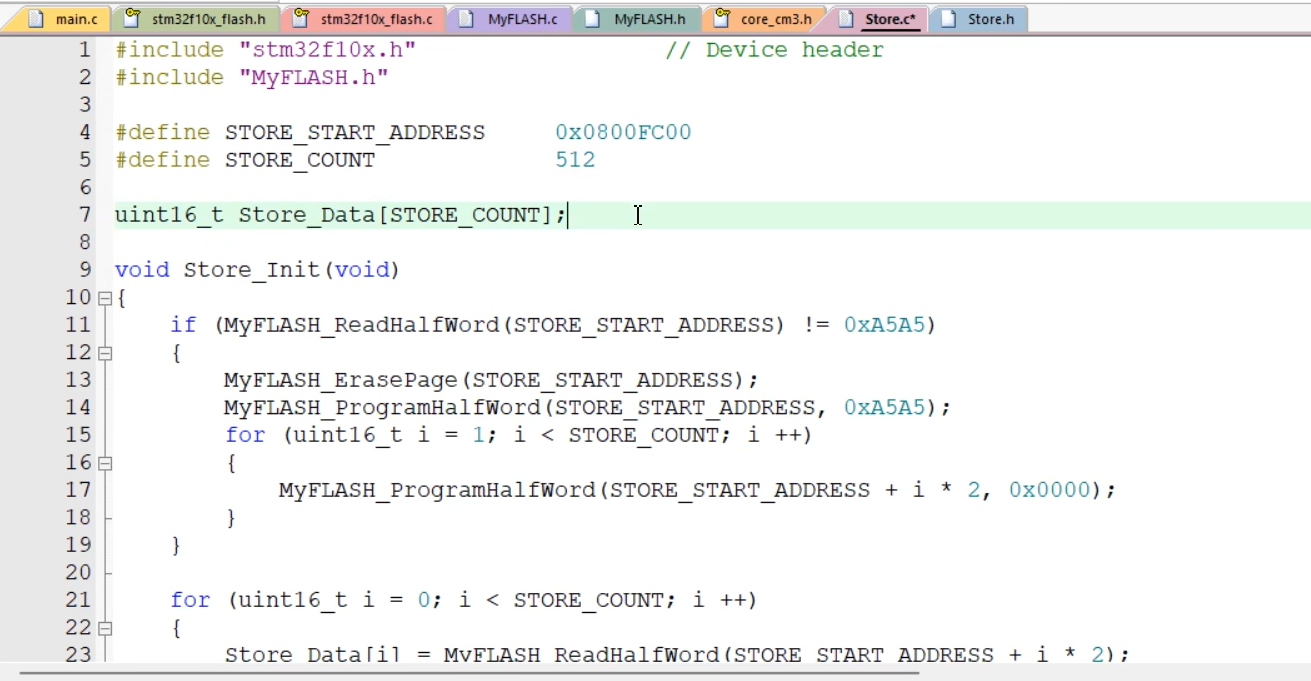

Store.c

1.闪存初始化，将闪存的各个参数都置零。

main.c

一般大量出现的可配置参数，或者为了强调某个数据的特殊意义，就可以用宏定义替换一下。

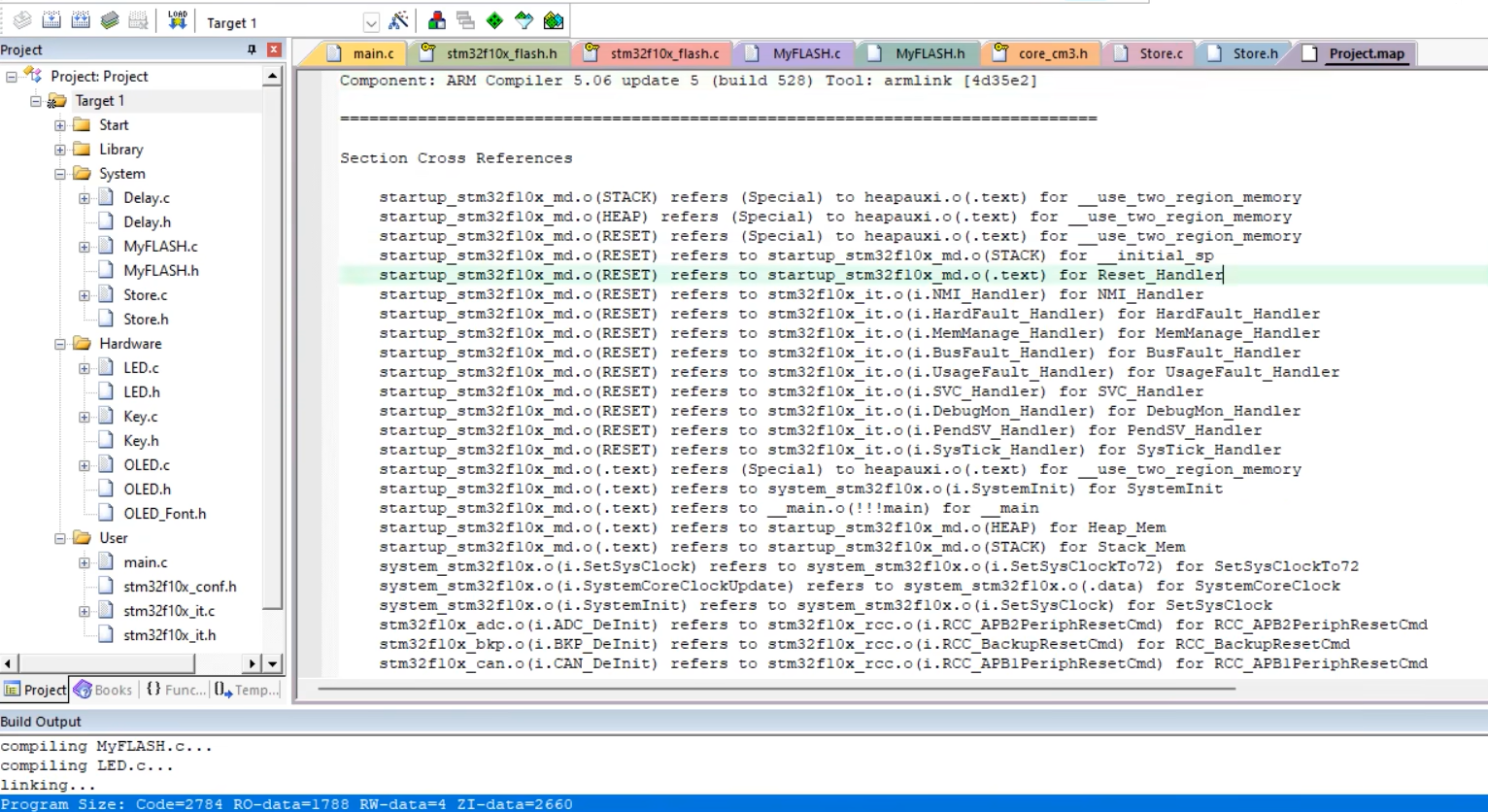

目前的闪存，前面一部分，存储的是程序文件，最后一页，存储的是用户数据。如果两者冲突，可能会产生非常隐蔽的bug。为了避免这个问题，我们可以给程序文件，限定一个存储范围，不让它分配到后面我们用户数据的空间来。

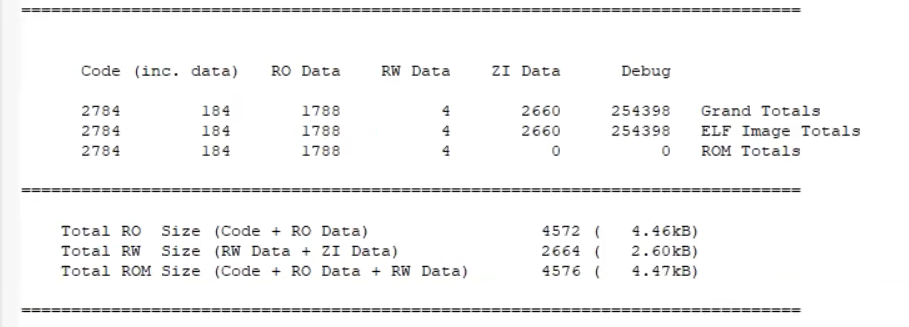

我们打开工程选项，在这下面，就是编译器给各个数据分配的空间地址和范围了。比如片上的ROM，起始地址是0800 0000，最高位的0省略了；他的size是0x10000，默认全部的64K闪存都是程序代码分配的空间。如果你想把闪存的尾部空间留着自己用，那就可以把这个程序空间的Size改小点，比如可以改成0xFC00（63个），这样，编译后的代码无论如何，也不会分配到最后一页了。如果Size过小，那编译的时候也会报错。所以如果你计划把闪存尾部的很多空间都留着自己用，那就把这个程序代码的空间改小点，以免冲突。

然后这个下载程序的起始地址，也可以改。比如你想写一个Bootloader程序放在闪存尾部，那就可以在这里修改下载到闪存的起始位置。之后右边这里是片上RAM的起始地址和大小，2000开始，大小5000，对应就是20K。

打开Debug,Settings,Flash Download。在这里是配置下载选项，我们要选第二个，擦除扇区，也就是页擦除。第一个是每次下载代码，都全擦除，再下载；第二个是用到多少页，就擦多少页，这个下载速度更快一些，如果你想在闪存尾部存储数据，那也最好选择页擦除的下载，要不然每次下载程序，芯片都全擦除了。
