PY32F002B入门——02建立VS Code EIDE工程

某zhuan

1841人浏览 · 2025-07-04 10:10:42

某zhuan · 2025-07-04 10:10:42 发布

目的：个人习惯在VSCode中编写代码，而在把工程分享给别人时，没有配置VSCode环境的人则无法打开。本文配置VSCode工程和Keil工程共存，这样其他人就可以使用Keil打开工程，只需将后面新编写的代码文件参与编译即可。

VS Code基本开发环境搭建

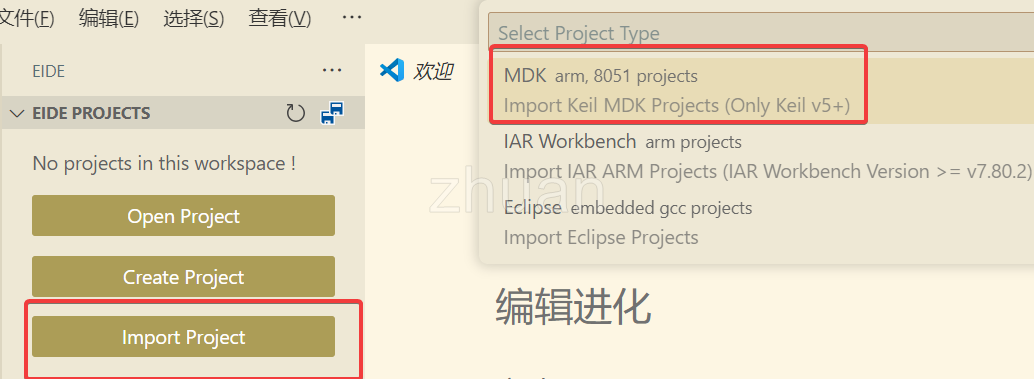

要使用VS Code烧写代码，需要先安装EIDE（Embedded IDE）、C/C++扩展。插件安装完成后，打开插件面板，选择导入工程，选择MDK。

在这里插入图片描述

选择Keil的工程文件

在这里插入图片描述

右下角会提示存储路径，这里选择共存。

在这里插入图片描述

导入完毕，切换工作区。

在这里插入图片描述

可以看到项目相关的属性。

在这里插入图片描述

直接点击编译，会出现很多错误。还有一些需要额外配置的内容。

在这里插入图片描述

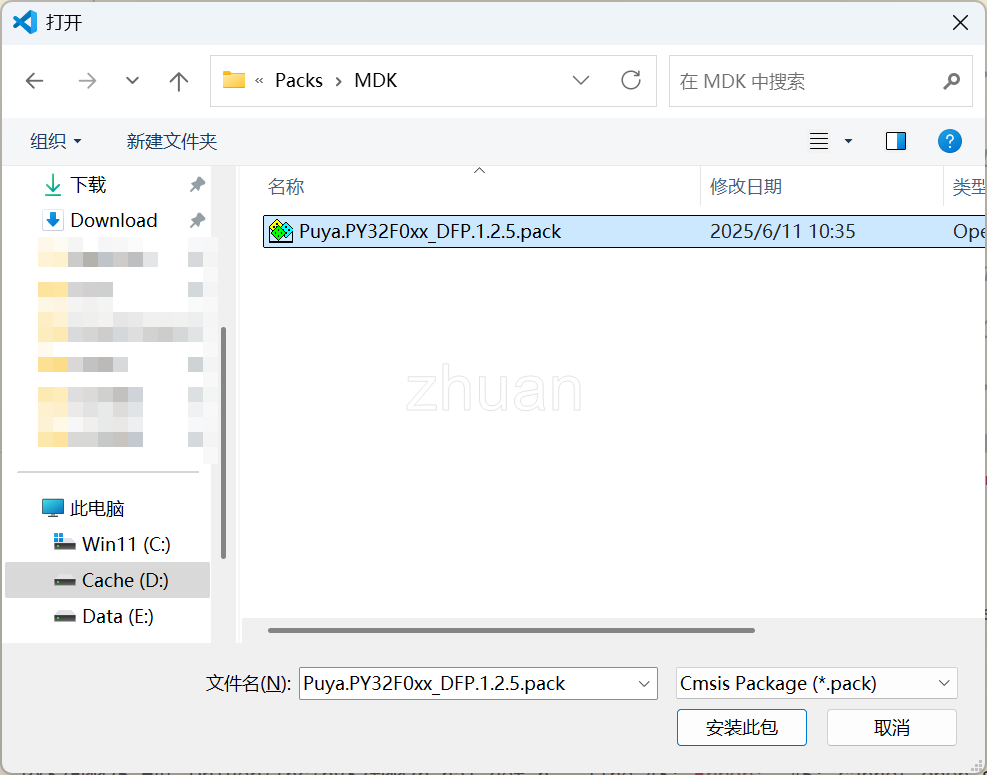

点击添加芯片支持包，找到PY32F002B_Firmware_V1.1.8\Packs\MDK\Puya.PY32F0xx_DFP.1.2.5.pack文件

在这里插入图片描述

这样添加芯片包后，文件夹会变得非常大

在这里插入图片描述

如果不介意文件大小，可以通过添加软件包的方法解决。

下面是另一种方法。将PY32F002B_Firmware_V1.1.8\Drivers\CMSIS\Device复制到自己工程的CMSIS中

在这里插入图片描述

然后在包含目录中添加红框这个路径。芯片支持包这里可以是空的，如果之前添加了支持包，可以移除（节省空间）。

在这里插入图片描述

再次编译，就没有报错了。

在这里插入图片描述

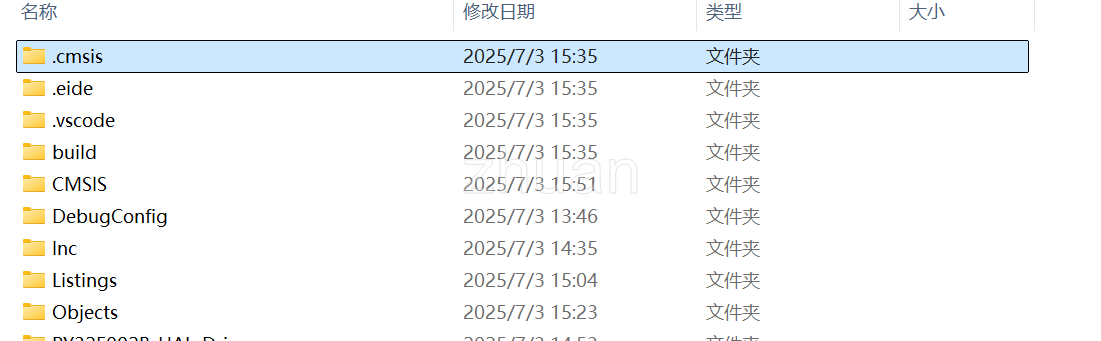

此外，工程目录下多了一个.cmsis文件夹。这里面很多内容是用不到的，且和我们自己的CMSIS重复，我这里就将它删除，并且在包含目录中也对应移除了。

在这里插入图片描述

在EIDE的烧录配置中，也需要根据自己使用的设备进行调整。我用的是DAPLink，选择OpenOCD。

在这里插入图片描述

设置芯片型号

在这里插入图片描述

设置烧录器类型

在这里插入图片描述

当进行烧录时，不出意外的话就要出意外了。

在这里插入图片描述

仔细观察报错原因，个人猜测是相对路径的问题，在项目当前路径中没有名叫interface和target的文件夹。

在这里插入图片描述

但在用户目录下的.eide文件夹中又确实有这个文件

在这里插入图片描述

于是将他们复制到工程中。

在这里插入图片描述

于是报错的内容改变了

在这里插入图片描述

发现还缺少这两个文件。也一起复制到target文件夹中

在这里插入图片描述

再次烧录，终于一切正常

在这里插入图片描述

补充：后面看到了EIDE论坛的贴子（关于使用EIDE开发PY32，并在工作区中指定OpenOCD可执行文件路径后出现的烧录错误），有另一种解决方法：配置环境变量。在Windows中配置一个OPENOCD_SCRIPTS环境变量，指向openocd安装路径下的scripts文件夹。这样可以不用在工程路径下创建interface和target。

在这里插入图片描述

上述步骤完成了VSCode中编译、烧录代码的环境配置。下面内容是配置调试环境。

调试环境搭建

这部分参考以下两个文章：
VScode利用EIDE和cortex-debug进行stm32开发(包括配置以及使用)——博客园
 cortex-debug 用法——Embedded IDE Forum

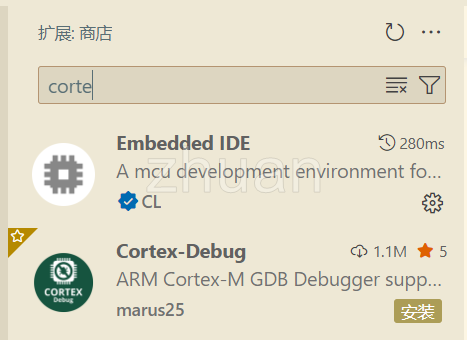

需要安装扩展cortex-debug

在这里插入图片描述

还需要安装GNU Arm Embedded Toolchain，可以在EIDE中选择安装。

在这里插入图片描述

然后创建launch.json，我选择的是保存到文件夹

在这里插入图片描述

创建了launch.json后，修改对应选项

{
    "version": "0.2.0",
    "configurations": [
        {
            "name": "Cortex Debug",
            "cwd": "${workspaceFolder}",
            // 自行修改为工程的名字
            "executable": "${workspaceFolder}/build/Target_1/template.axf",
            "request": "launch",
            "type": "cortex-debug",
            "runToEntryPoint": "main",
            "servertype": "openocd",
            "configFiles": [
                "interface/cmsis-dap.cfg",
                "target/py32f002b.cfg"
            ],
            // 自行修改，也可以不配置
            "svdFile": "C:/Users/zhuan/AppData/Local/Arm/Packs/Puya/PY32F0xx_DFP/1.2.5/CMSIS/SVD/PY32F002Bxx.svd",
        }
    ]
}

PY32F002Bxx.svd文件在keil安装芯片包时会自动安装，电脑上有Everything的话可以搜索找到。知道路径后，可以将它复制到自己工程目录，也可以就在launch.json中填写完整路径。当然这里也可以不配置，不影响调试功能。

在这里插入图片描述

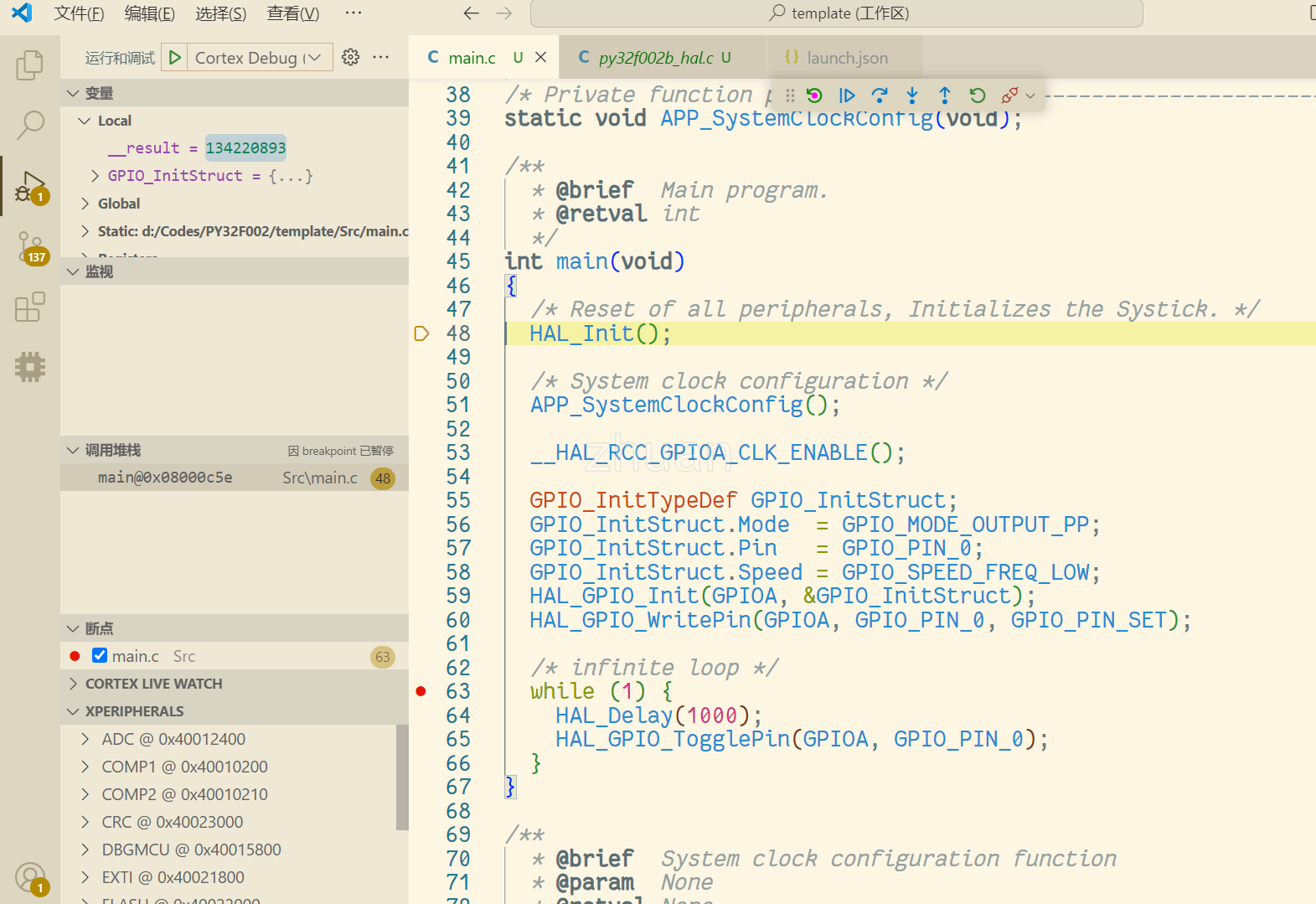

调试功能正常

在这里插入图片描述

感谢阅读至此。系列文章仍在学习和编写中，可查看本人专栏。
