Cadence Allegro约束管理器(CM)深度解析：高速PCB设计的核心引擎

掌握约束管理器，就掌握了高速PCB设计的命脉——它让复杂规则检查从人工苦力变为自动化护航。

作为Cadence Allegro平台的核心规则引擎，约束管理器（Constraint Manager，简称CM）在高速PCB设计中扮演着至关重要的角色。本文将深入解析《Cadence Allegro 16.6实战必备教程》第七章内容，通过系统化的梳理和实战案例演示，带你彻底掌握CM的应用精髓。

---

一、CM的核心价值与界面解析

1.1 为什么CM是设计成败的关键？

传统PCB设计依赖人工进行规则检查，效率低下且易出错。CM通过预定义规则模板实现：

• 自动化线宽/间距检查，规避电气冲突
• 实时差分对等长监控，确保时序一致性
• 区域化规则管理，解决混合布局难题
• 设计变更同步更新，规则自动继承

1.2 CM界面深度剖析

进入Constraint Manager界面（Setup > Constraints > Constraint Manager），核心功能区包括：

• 对象浏览器：分层展示Net/Class/Xnet等对象

• 规则矩阵视图：交叉显示网络间的约束关系

• 属性面板：动态显示选中对象的详细参数

规则分类标签页

：

• Physical：物理规则（线宽/过孔）
• Spacing：间距规则
• Electrical：电气规则（等长/差分）

技巧：通过右键菜单“Show Worksheet”可快速切换不同规则视图

---

二、物理规则设置实战

2.1 电源规则分层配置

针对电源网络需设置特殊规则：

1. 创建Voltage Net Class

   Objects > Create > Net Class


2. 设置分级线宽规则（如主电源>次要电源）

   Primary Power：Min Width 30mil, Recommended 40mil
   Secondary Power：Min Width 20mil


3. 过孔配置：电源过孔需增加焊盘尺寸

   Via Pad：直径比常规过孔大8mil


2.2 差分对精准控制

高速差分信号需严格管控：

1. 线宽/间距：根据阻抗要求计算
   - 例如100Ω差分对：线宽5mil，间距7mil
2. 相位公差：±5mil（适用于DDR等高速总线）
3. 差分对内长度匹配：通常设置5-10mil容差

计算工具：利用Polar SI9000等工具辅助计算阻抗

---

三、间距规则三维管理

3.1 分层间距策略

通过CM实现三维空间避让：

Layer1-2：信号层间 8mil
Layer3-4：电源层间 15mil
BGA区域：局部缩减至 6mil

3.2 对象类型专属规则

针对不同对象设置独立间距：

| 对象类型   | Trace   | Via     | Pad     |
|------------|---------|---------|---------|
| Trace      | 5mil    | 8mil    | 8mil    |
| Via        | 8mil    | 6mil    | 8mil    |
| SMD Pad    | 8mil    | 8mil    | 10mil   |

---

四、差分等长高级技巧

4.1 两种等长实现方式

方式一：RelProp属性绑定

1. 创建Match Group
2. 设置目标长度（如2000mil±10mil）
3. 分配差分对到组内

方式二：PinPair动态匹配

带串阻的差分网络
操作流程：
1. 创建Xnet
2. 定义Driver→Receiver的Pin Pair
3. 设置Pin Pair间等长规则

4.2 DDR2实战案例

以800MHz DDR2为例展示完整流程：

1. 创建Class：DDR2_DATA_GROUP
2. 设置时序规则：
   - CK到DQS：±25ps（约±15mil）
   - DQ组内匹配：±5mil
3. 蛇形布线参数：
   - Amplitude=3x线宽
   - Gap=2x线宽

调试技巧：使用“Delay Tune”命令实时观察长度偏差

---

五、Xnet黑科技详解

5.1 何时需要Xnet？

当网络中存在无源器件时需创建Xnet：

• 串行电阻/电容
• 共模扼流圈
• π型滤波器电路

5.2 创建三部曲

1. 分析电路：识别分割网络的器件
2. 创建器件模型：
   Tools > Model Assignment
3. 生成Xnet：
   ＞自动继承网络属性
   ＞保持等长规则连续性

陷阱规避：双端接地电阻需设为“Not a Xnet”

---

六、区域规则高级应用

6.1 特殊区域规则设置

针对特定物理区域定义专属规则：

1. BGA区域：6/6线宽线距
2. 电源入口：增加40mil过孔
3. 射频模块：禁止覆铜区域

6.2 规则域创建流程

1. 绘制区域轮廓：
   Shape > Rectangular
2. 分配规则集：
   Region > Create
3. 优先级设置：
   确保区域规则覆盖全局规则

---

七、规则开关智能控制

7.1 动态规则使能

通过CM可灵活控制规则生效状态：

1. 布局阶段：关闭等长规则
2. 布线中期：启用间距检查
3. 后期优化：开启电气规则

7.2 规则冲突解决

当多规则冲突时处理策略：

1. 检查规则优先级（Region > Layer > Global）

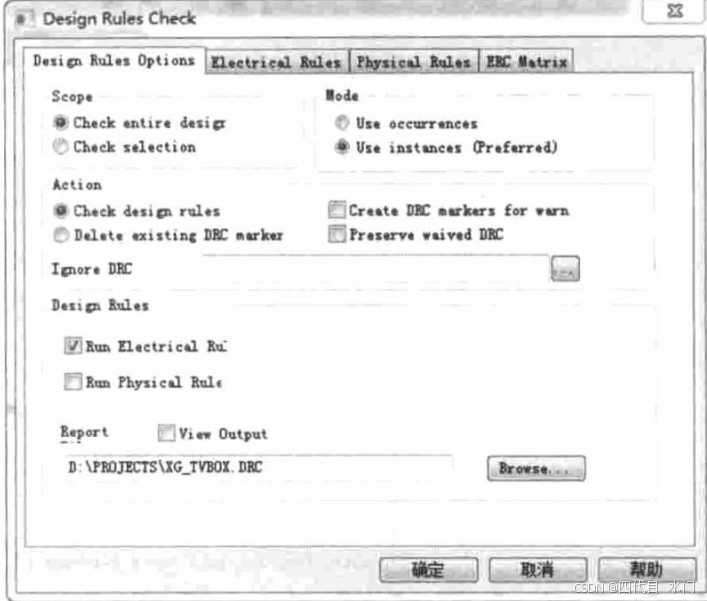

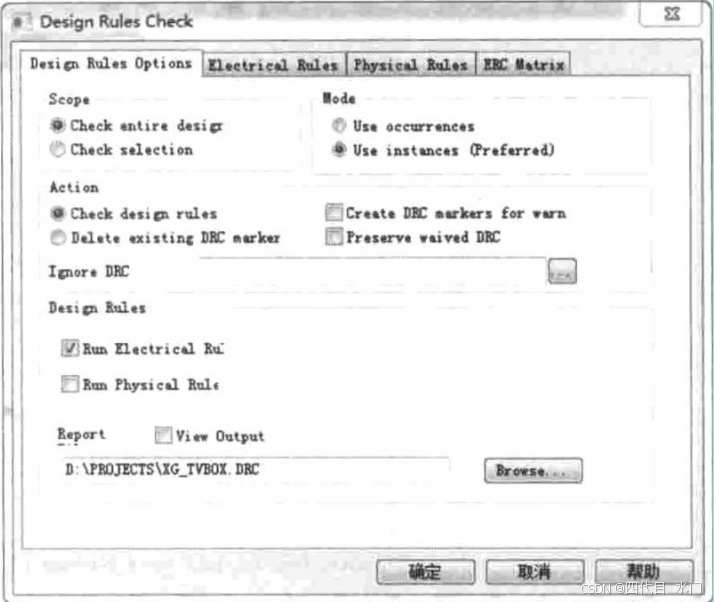

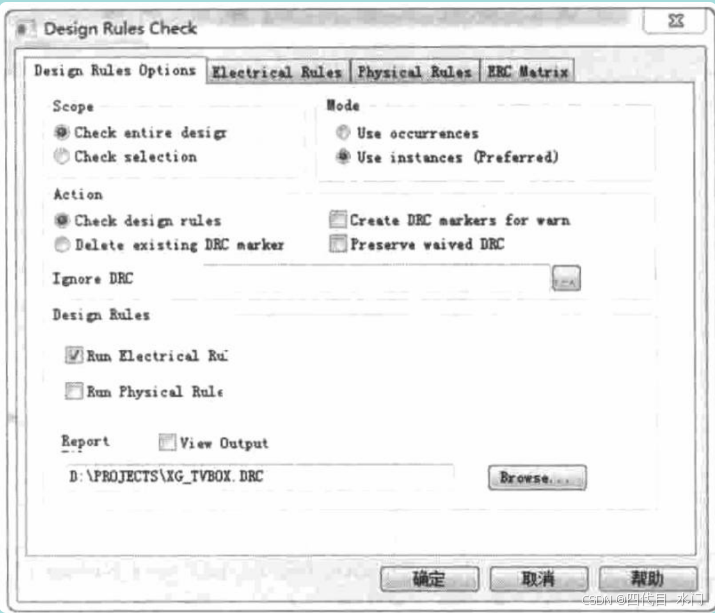

2. 使用“Rule Check”分析冲突点
3. 创建规则例外（Create > Exception）

调试命令：执行“Tools > Update DRC”强制刷新规则状态

---

结语：CM在高速设计中的战略价值

通过深度掌握Constraint Manager：

• 设计周期缩短40%：减少人工检查时间
• 首板成功率提升60%：规避规则错误
• 支持更复杂设计：16层以上HDI板
• 应对更高速率：56Gbps SerDes设计
