S参数在高速信号完整性设计中的工程化应用

——从理论解析到实战避坑指南


一、S参数的本质:高速互连的“频谱透视仪”

1.1 为什么需要S参数?
当数字信号速率突破GHz门槛,时域波形分析(如眼图、TDR)的局限性凸显:

  • 难以量化频变损耗(如介质损耗/趋肤效应)
  • 无法分离互连通道的线性特性
  • 多端口耦合效应分析困难

S参数(Scattering Parameters)作为频域网络参数,通过入射波与反射波的比值关系,构建了互连通道的“传递函数”。其核心价值在于:

  • 全频段阻抗特性可视化(图6.6)
  • 损耗机制量化(导体/介质/辐射)
  • 串扰耦合路径建模(图6.67)

在这里插入图片描述

1.2 S参数的工程定义解析
对于二端口网络(如一段传输线):

  • S11 = 输入反射系数 → 阻抗失配程度
  • S21 = 正向传输系数 → 信号衰减与相位延时
  • S22/S12 同理(反向参数)

数学表达:
[b1​b2​​]=[S11​S21​​S12​S22​​][a1​a2​​]
其中 a**n​为入射波,b**n​为反射波


二、S参数的物理意义:超越公式的工程直觉

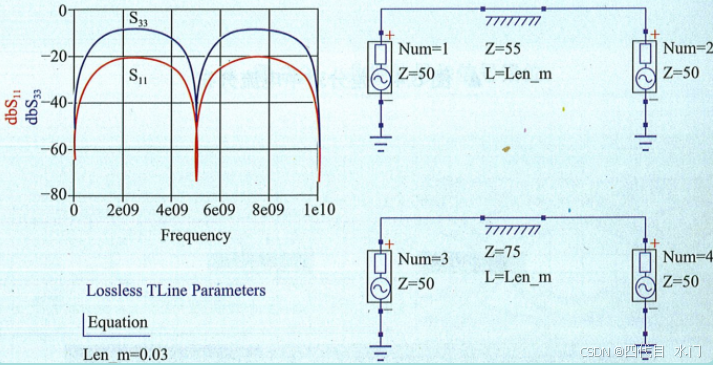

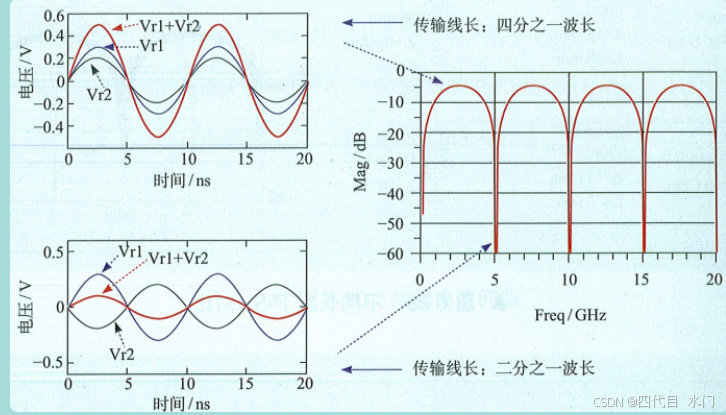

2.1 *S*11:阻抗连续性的“听诊器”

  • 低频段:直接对应特征阻抗(图6.38)
    示例:50Ω传输线的S11​≈-30dB(0.0316)
  • 谐振点:阻抗不连续引发共振(图6.39)
    ΔZ=Z0​1−∣S11​∣1+∣S11​∣​

在这里插入图片描述

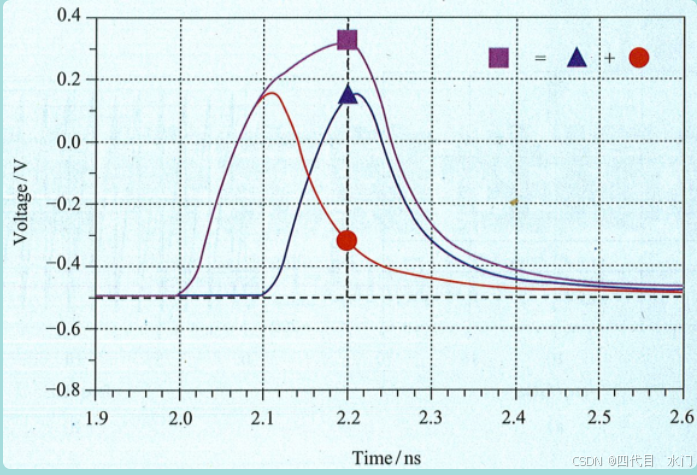

2.2 *S*21:信号衰减的“频谱分解仪”

  • 幅值曲线:揭示通道带宽极限(图10.3)
    S21​∣∝eα**l(α为衰减常数)
  • 相位斜率:计算传播延时(图6.37)
    T**D=−∂ω∂∠S21​​

在这里插入图片描述

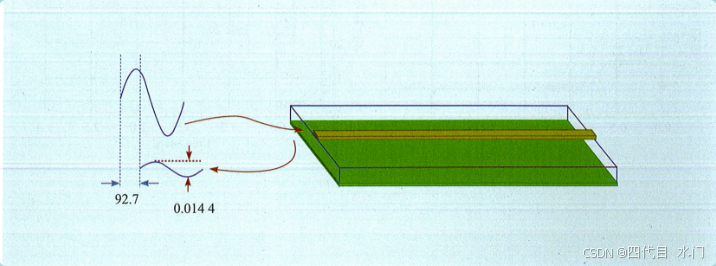

2.3 纹波现象:阻抗振荡的预警信号(图6.12)
S11​在高频段出现周期性波动,提示:

  • PCB层间阻抗突变
  • 残桩效应(Stub)未端接
  • 参考平面分割不当

三、S参数实战应用:从仿真到调优

3.1 阻抗诊断与修复流程

graph TD
    A[测量S参数] --> B{检查$S_{11}$> -20dB频点}
    B -->|是| C[定位阻抗突变位置]
    B -->|否| D[验证$S_{21}$损耗]
    C --> E[优化方案:缩短残桩/调整线宽]
    D --> F{检查$S_{21}$衰减斜率}
    F -->|过陡| G[增加预加重]
    F -->|正常| H[设计通过]

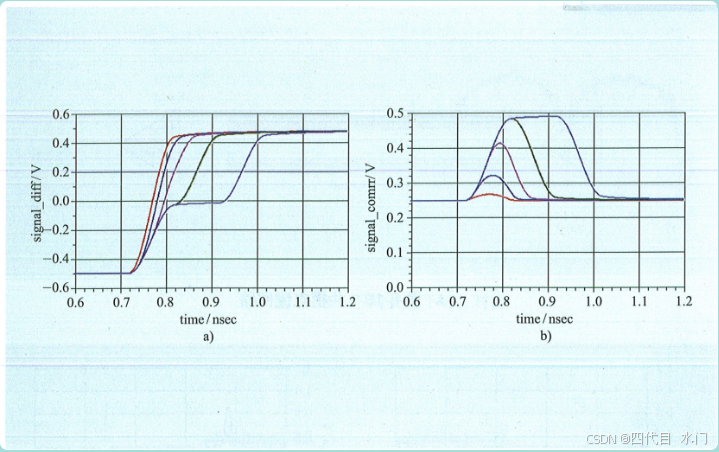

3.2 差分互连的S参数转化(图8.27)
混合模S参数将单端4端口矩阵转换为:

  • 差模传输:SDD21
  • 共模抑制:SC**C21
  • 模态转换:SDC11(危害最大)

关键公式
CMRR=20log10​​SDC21​SDD21​​​
在这里插入图片描述

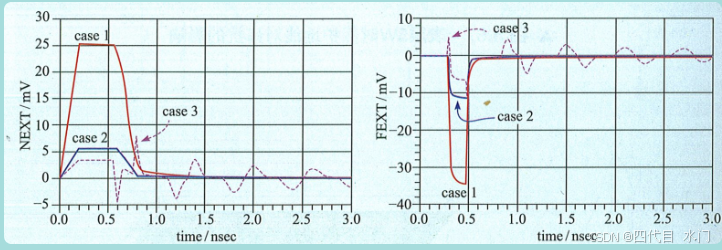

3.3 串扰量化:*S*31的工程意义(图5.60)
近端串扰(NEXT)与远端串扰(FEXT)的频域表征:

  • NEXT主导频段:∣S31∣ 随频率递增
  • FEXT主导频段:∣S41∣ 呈带通特性

在这里插入图片描述


四、进阶技巧:规避实测中的“深坑”

4.1 校准失效的三大陷阱

  1. 端口延伸未补偿:连接器延时导致相位跳变
    → 解决方案:TRL校准件精确去嵌入
  2. 直流外推错误:低频数据缺失引发阻抗失真
    → 对策:启用VNA的DC Extrapolation功能
  3. 夹具共振:测试板谐振干扰(>20GHz频段)
    → 抑制方案:添加RF吸波材料

4.2 模型处理黄金法则

  • 因果性检查:Kramers-Kronig关系验证
    Im(S11​)=−H[Re(S11​)]
  • 无源性修复:强制满足 ISHS>0
  • 连续性平滑:避免分段拟合导致的相位突变

五、工程案例:112G PAM4系统的S参数调优

问题描述
某光模块PCB在56GBaud速率下误码率超标,通道损耗-40dB@28GHz。

诊断过程

  1. S21

    曲线显示谐振凹坑(图10.6)

在这里插入图片描述

  1. S11在24GHz处突增至-8dB(阻抗不连续)

  2. 时域反射定位:连接器焊盘阻抗突变(85Ω→45Ω)

解决方案

  • 优化焊盘反焊补偿(图7.4)
  • 添加宽带LTCC均衡器(提升∣S21∣ 4dB@28GHz)
  • 调整走线层避开参考面分割区

效果验证
误码率从1E-6降至1E-12,裕量提升42%。


六、S参数的未来:与AI的融合探索

创新方向

  1. 智能模型压缩
    使用GAN网络将10万点S参数压缩为500点特征向量,仿真速度提升100倍
  2. 缺陷自动诊断
    基于ResNet-50训练阻抗缺陷分类器(准确率>98%)
  3. 联合优化引擎
    将S参数与SerDes参数协同优化,实现通道均衡自配置

结语:从频域透视到系统集成

S参数不仅是仿真工具,更是理解高速互连本质的“语言”。掌握其工程化应用,需突破三个维度:

  1. 物理层:建立参数与实体结构的映射
  2. 算法层:保证模型数学完备性(因果/无源/连续)
  3. 系统层:与SerDes/电源协同优化
