深入解析高速PCB设计中的串扰问题：机理、影响与实战解决方案

——基于《信号完整性揭秘》第五章核心技术剖析

---

引言：串扰——高速设计的隐形杀手

在高速数字电路设计中，信号完整性问题已成为制约系统性能的核心挑战。串扰（Crosstalk） 作为其中最关键的问题之一，指相邻信号线之间因电磁耦合而产生的非预期能量传递。随着信号速率提升至GHz级别，上升时间缩短至ps量级，串扰导致的波形畸变、时序偏移和误码率上升已成为系统失效的主要原因。本章将结合工程实践，深入剖析串扰的形成机理、量化分析方法及系统性解决方案。

---

一、串扰的本质：电磁场耦合的必然结果

1.1 物理根源：电场与磁场的协同作用

串扰由容性耦合（电场）和感性耦合（磁场）共同作用形成：

容性串扰

：信号线间分布电容导致电压变化相互干扰

• 计算公式：I**C=CmdtdVaggr（Cm为互容，Vaggr为干扰源电压）

感性串扰

：电流变化引发磁场耦合，在邻近导体感应电压

• 计算公式：V**L=LmdtdIaggr（Lm为互感，Iaggr为干扰源电流）

地线通过改变电场分布抑制容性耦合，但对感性耦合作用有限

1.2 关键参数：耦合长度与饱和效应

临界耦合长度

：

Lcri**t=2T**r⋅v

（Tr为上升时间，v为信号传播速度）

• 超过此长度时串扰幅度趋于饱和（图5.6）

饱和机制

：

• 近端串扰（NEXT）随耦合长度线性增加直至饱和
• 远端串扰（FEXT）与耦合长度呈非线性关系

---

二、串扰特性深度解析：近端 vs 远端

2.1 近端串扰（NEXT）特征

波形特性

：宽脉冲、低幅度、极性同相

• 干扰脉冲宽度 = 2×传输延迟（图5.47）

饱和值

：

NEXTma**x=K**b⋅C**m+CgC**m⋅ΔV

• 其中Kb为与几何结构相关的系数，Cg为对地电容

2.2 远端串扰（FEXT）特征

高风险区域

：窄脉冲、高幅度、极性反相

• 脉冲宽度≈Tr（上升时间），幅度正比于耦合长度（图5.60）

模态分解视角

：

• 奇模传输时远端串扰增强
• 偶模传输时串扰抑制（图5.48）

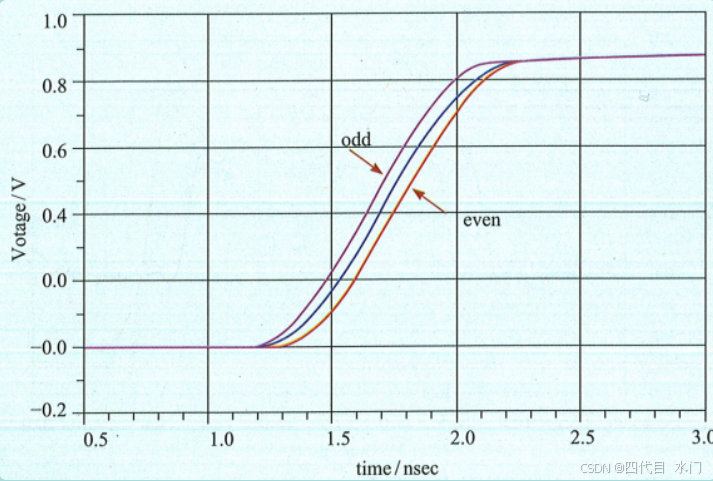

差分模态改变电场分布，显著影响串扰强度

---

三、影响串扰的七大核心因素

3.1 几何结构参数

参数	影响规律	工程启示
线间距(S)	串扰∝1/S²	优先满足3W原则
介质厚度(H)	串扰∝1/H	避免过薄介质层
并行长度(L)	FEXT∝L (L<Lcrit)	关键信号限长布线
参考层距离	串扰∝1/参考层距离	采用完整参考平面

3.2 信号特性与层叠结构

• 上升时间：Tr减小10% → 串扰幅度增加20%（图5.60）

布线层位置

：

• 带状线比微带线串扰低40%以上（图5.67）

• 边缘耦合 vs 宽边耦合：

  边沿耦合：电场集中在水平方向 → 容性耦合主导
  宽边耦合：磁场耦合增强 → 感性串扰更显著

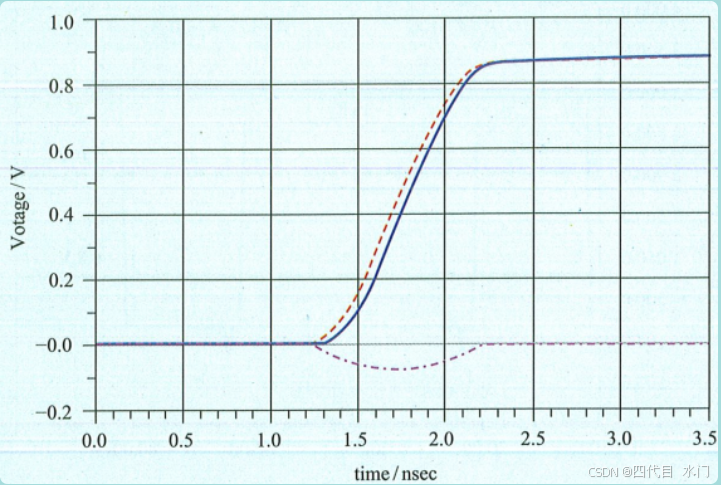

快速边沿导致串扰噪声叠加，显著劣化信号质量

---

四、串扰对系统的致命影响

4.1 信号波形畸变

边沿退化

：串扰噪声叠加导致非单调边沿（图5.47）

• 后果：时钟采样错误、建立/保持时间违例

幅度噪声

：

• 数据信号：眼图水平闭合（时序恶化）
• 时钟信号：相位噪声增加

4.2 时序系统崩溃

传播延迟变化

：

• 受扰线延迟变化量：Δt**d=Z0⋅ΔtLm⋅ΔI

• 蛇形绕线引入额外延迟偏移（图5.52）

  案例：1GHz时钟布线中，3mm蛇形线导致延迟差异达15ps

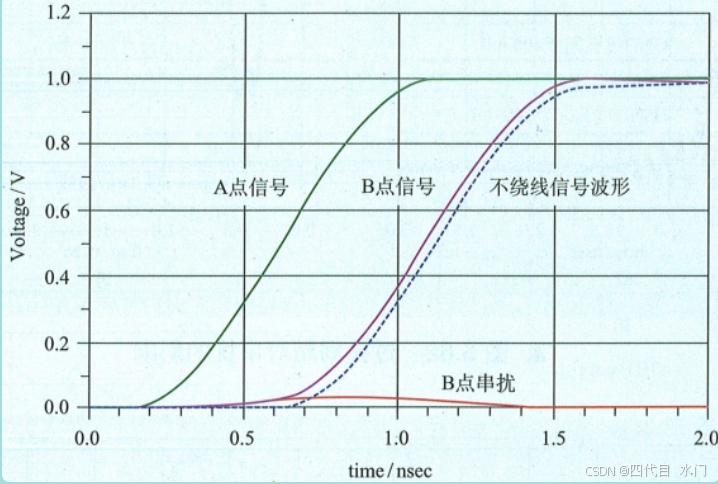

蛇形线相邻线段耦合引入延迟不确定性

4.3 误码率（BER）上升

• 串扰噪声缩小眼图开口（图10.6）
  • 电压噪声容限降低30% → BER上升2个数量级

---

五、串扰控制实战方法论

5.1 基础防护策略

间距规则

：

• 敏感信号（时钟、差分对）：≥4W间距
• 普通信号：≥3W间距（W为线宽）

层叠优化

：

• 高速信号优先布在带状线层
• 参考平面距离<3×线宽（图5.67）

5.2 高级抑制技术

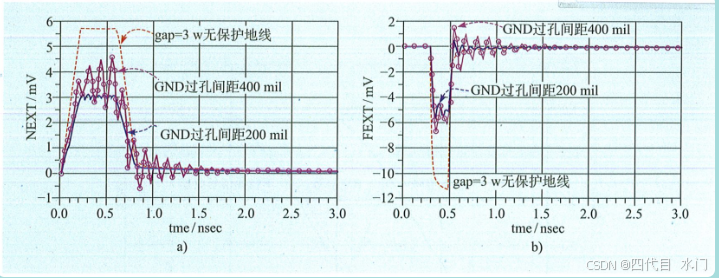

保护地线（Guard Trace）

：

• 有效性条件：地线宽度≥2W，via间距<λ/10（图5.67）

• 局限性：对感性串扰抑制率仅40%（需配合其他措施）

端接匹配

：

• 并联端接降低远端串扰幅度
• 串联端接抑制反射型串扰（图4.81）

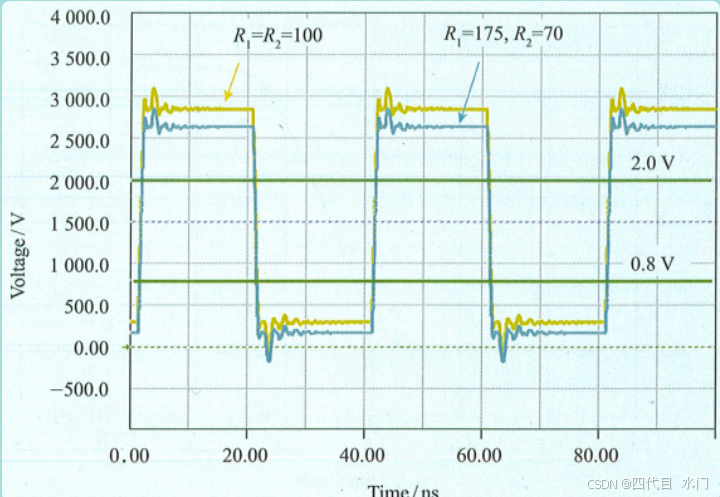

端接电阻优化可抑制反射型串扰

5.3 特殊结构处理

过孔区域

：

• 反焊盘直径优化 → 阻抗连续性保持（图5.62）

• 相邻过孔中心距≥2.5倍孔径

蛇形布线

：

• 最小弯曲间距≥5W
• 长线段间插入地孔隔离

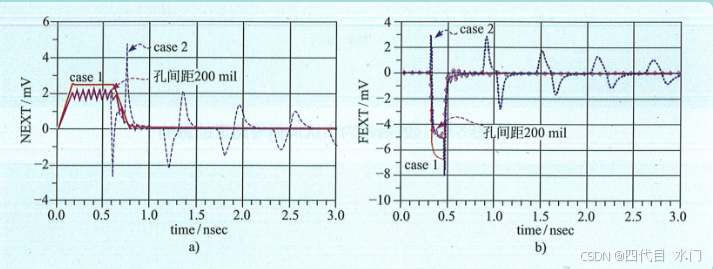

过孔间距不足导致串扰增加（d<2D时串扰骤增）

---

六、设计验证与调试技巧

6.1 仿真驱动设计流程

前仿真阶段

：

• 使用电磁场求解器提取S参数（图6.6）
• 重点监控：S31（近端串扰）、S41（远端串扰）

后仿真验证

：

• 眼图闭合度<15% → 需重新布局
• 时序裕量>100ps

6.2 实测问题定位

TDR/TDT联合分析法

：

• 阻抗突变点定位耦合区域（图4.62）

差分探棒使用要点

：

• 接地环长度<1.5mm → 避免引入额外耦合

---

七、总结：构建串扰免疫设计体系

串扰控制是系统工程，需贯彻以下原则：

分层防御策略

：

层级	措施	效果
物理层	3W/4W间距规则	降低耦合强度30-50%
电气层	端接匹配+差分信号	抑制共模串扰
结构层	优化层叠+参考平面	减少辐射耦合

设计平衡艺术

：

• 避免过度约束（如强制等长导致绕线密集）
• 成本与性能权衡（高频关键信号优先防护）

技术创新方向

：

• 新型材料应用（Low-Dk介质降低容性耦合）
• 3D集成技术减少互连长度

核心洞见：串扰的本质是电磁能量在时空维度上的错误分配。卓越的设计不是消除耦合，而是精确控制耦合路径与能量流向。正如于争博士所言：“理解场分布，方能驾驭信号完整性。”
