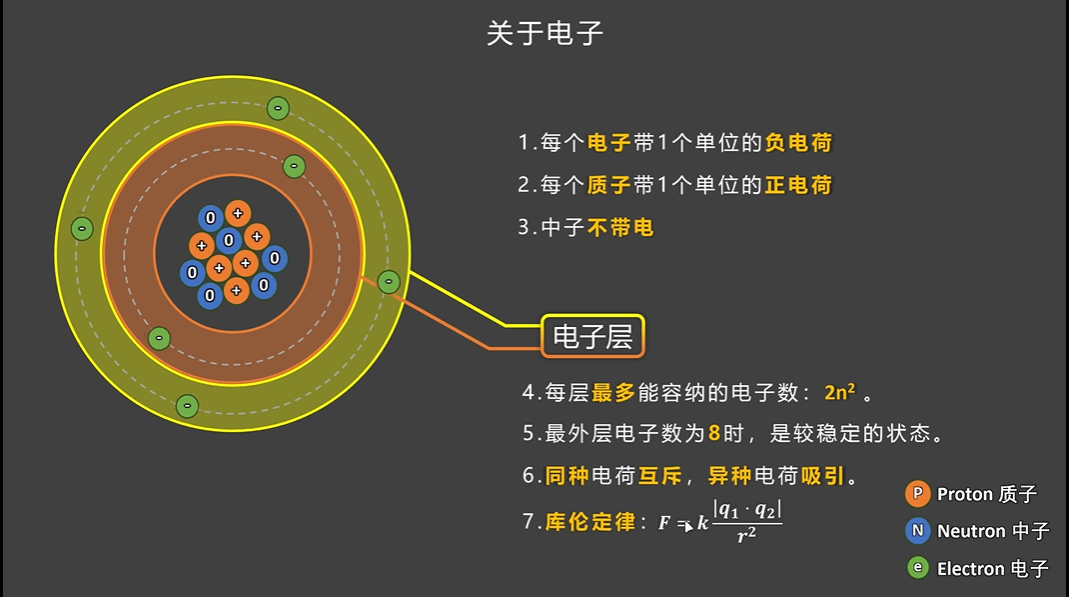

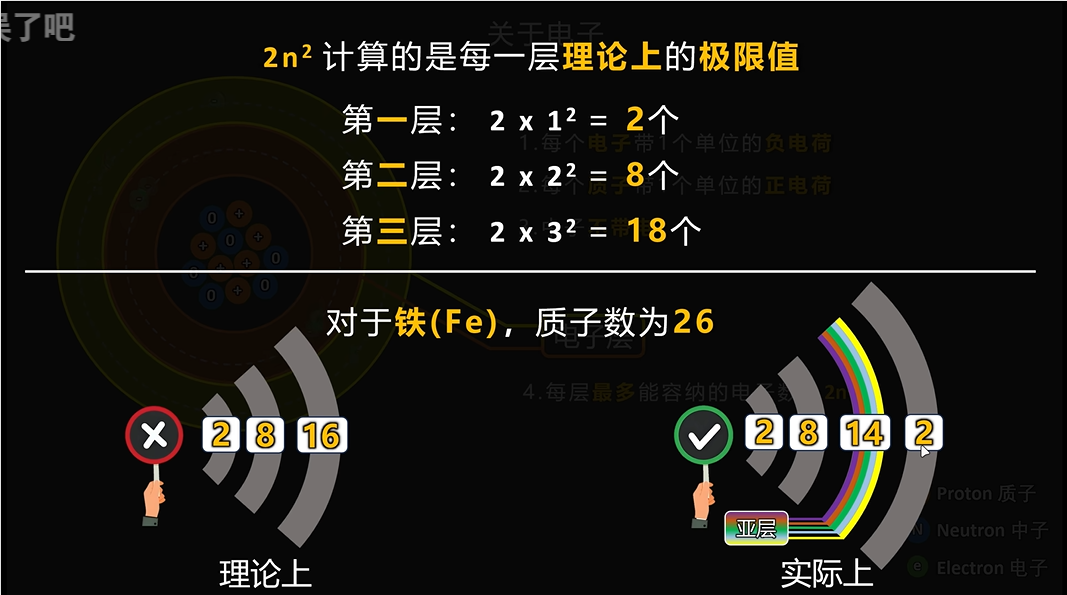

一、关于电子

电荷是互斥的，为什么原子核中质子结合的如此紧密，质子之间离得太近了，产生强相互作用力，远大于电子之间的斥力，远大于电荷的斥力和引力，所以原子核才这么稳定
电荷之间有互斥力，有吸引力，计算力的公式是库伦定律（k是库伦常数）

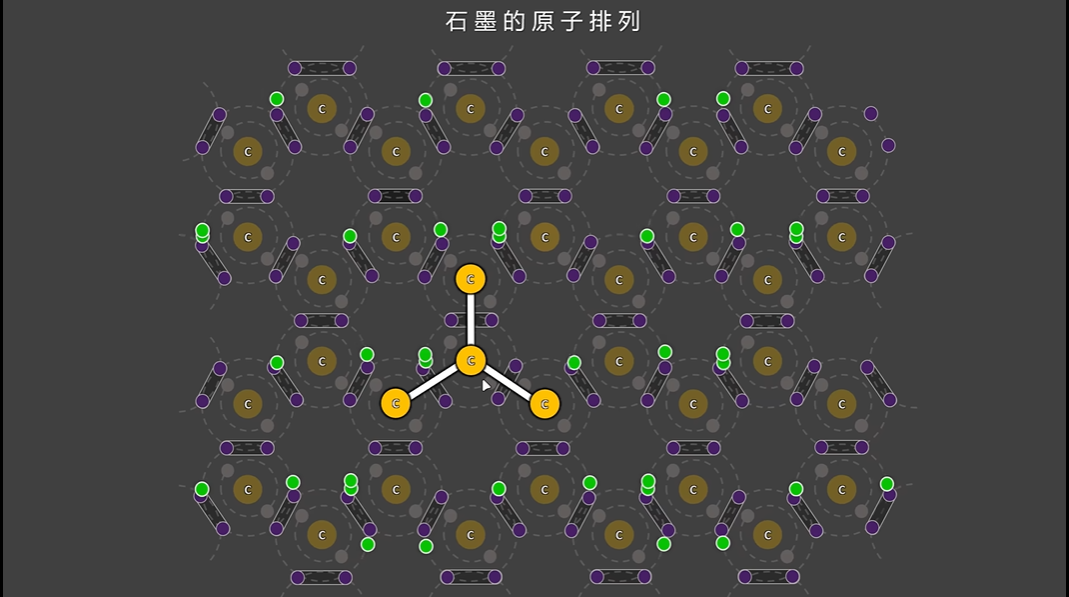

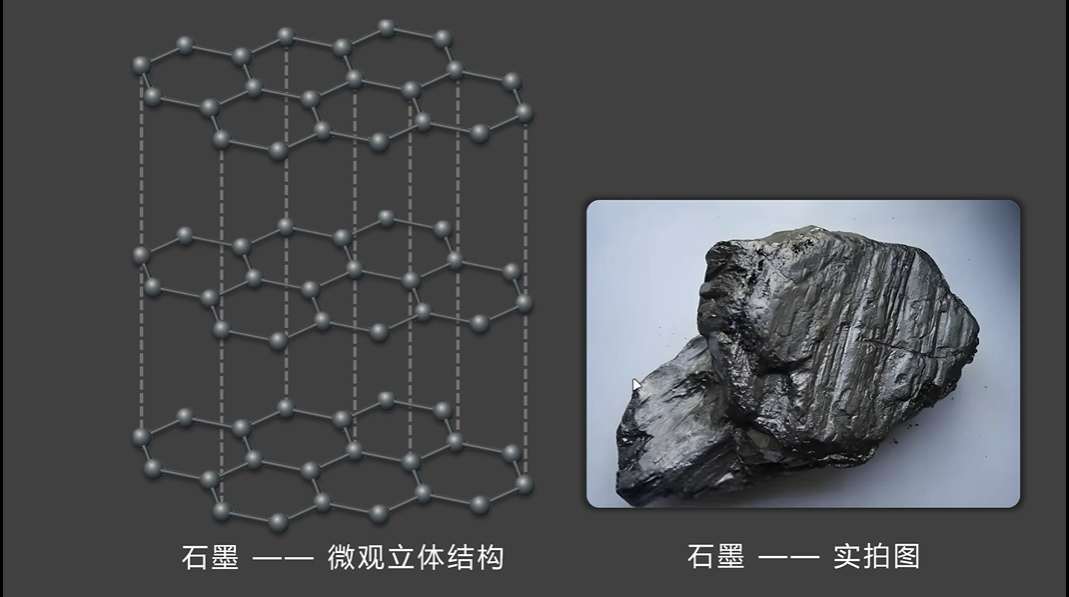

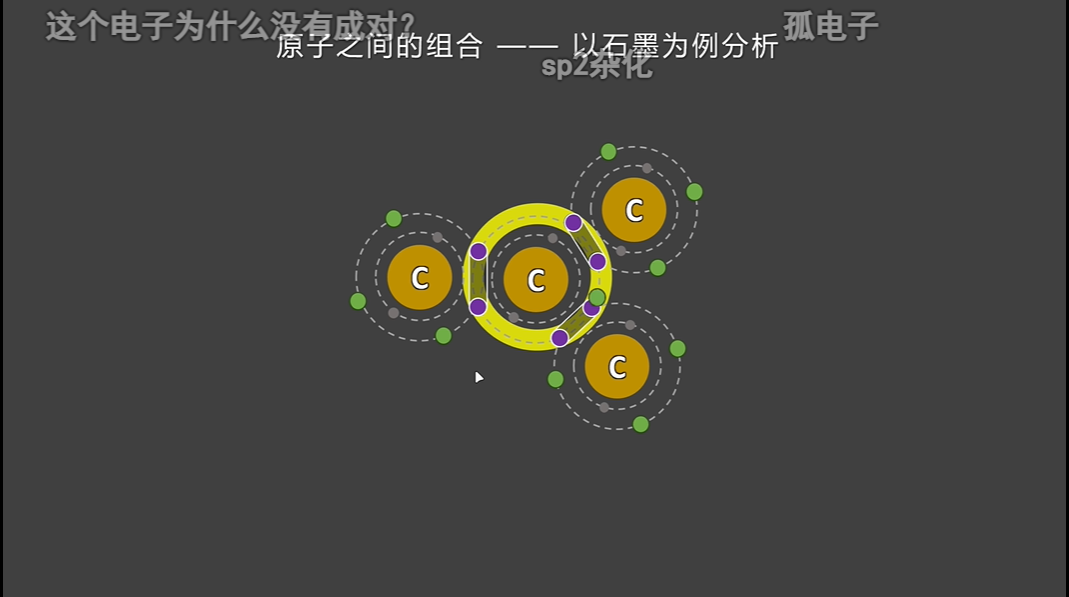

紫色为共价键，未成对的电子为自由电子，每一个碳原子都有一个自由电子，由于有自由电子，所以石墨是导体

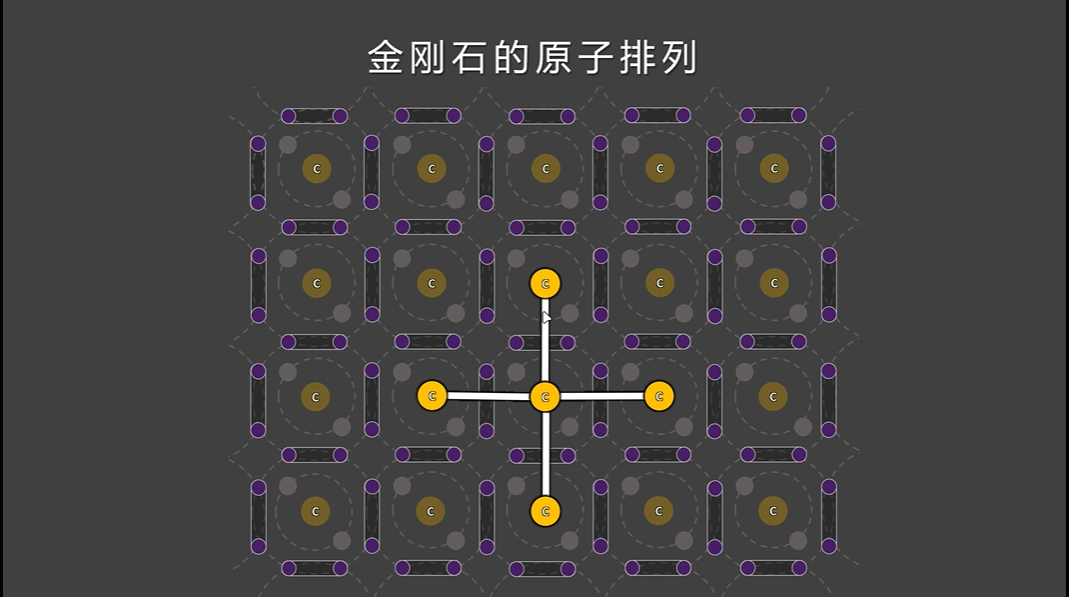

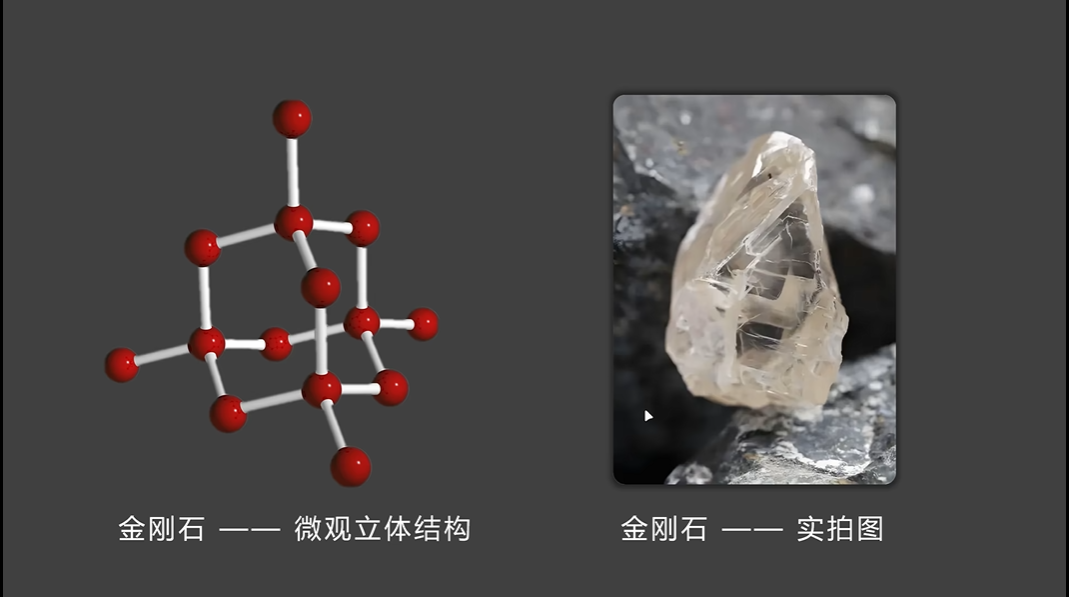

• 金刚石原子
  无自由电子



二、电流

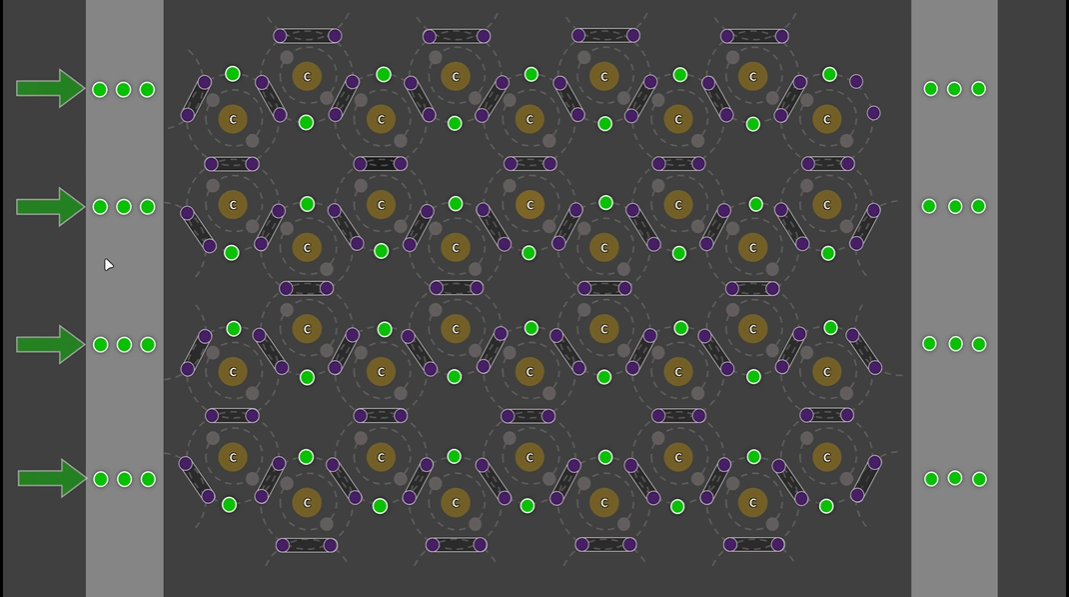

以石墨为例，同种电荷是互斥的，电子移动产生电流，电子移动方向是逆时针，电流的方向是顺时针（正电荷移动的方向为电流）

对于金属导体，正电荷没有移动，其实是电子在移动；电流方向与电子移动方向是相反的

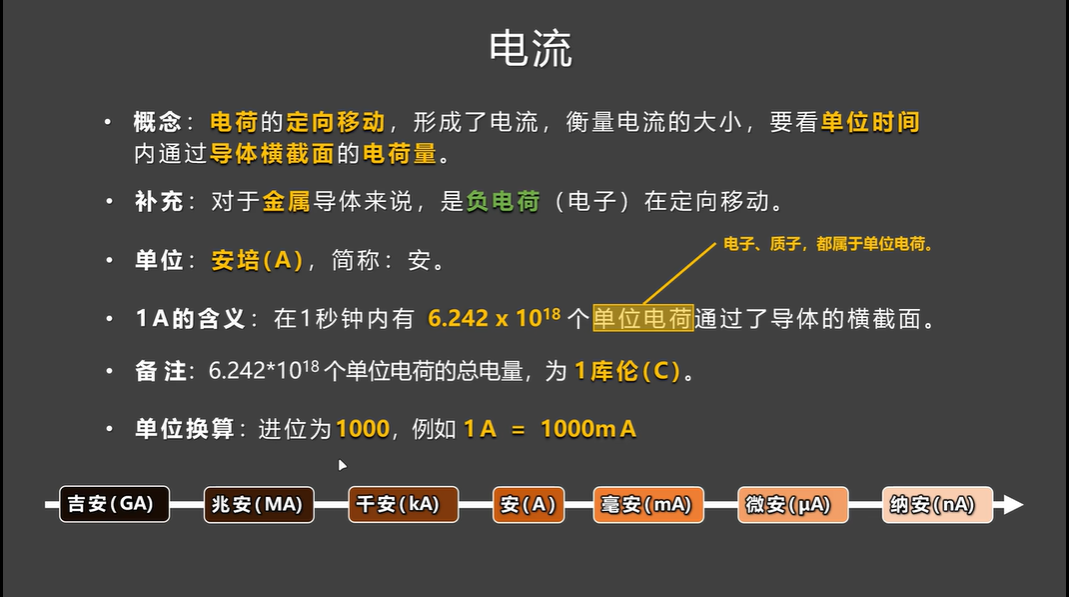

概念

• 电荷的定向移动，形成了电流，衡量电流的大小，要看单位时间内通过导体横截面的电荷量。
• 补充：对于金属到体来说，是负电荷（电子）在定向移动
• 单位：安培（A），简称：安
• 1A的含义：在1秒内有6.242*10的18次方个单位电荷（电子、质子都属于单位电荷）通过了导体的横截面
• 6.242*10的18次方个单位电荷的总电量，为1库伦（C）

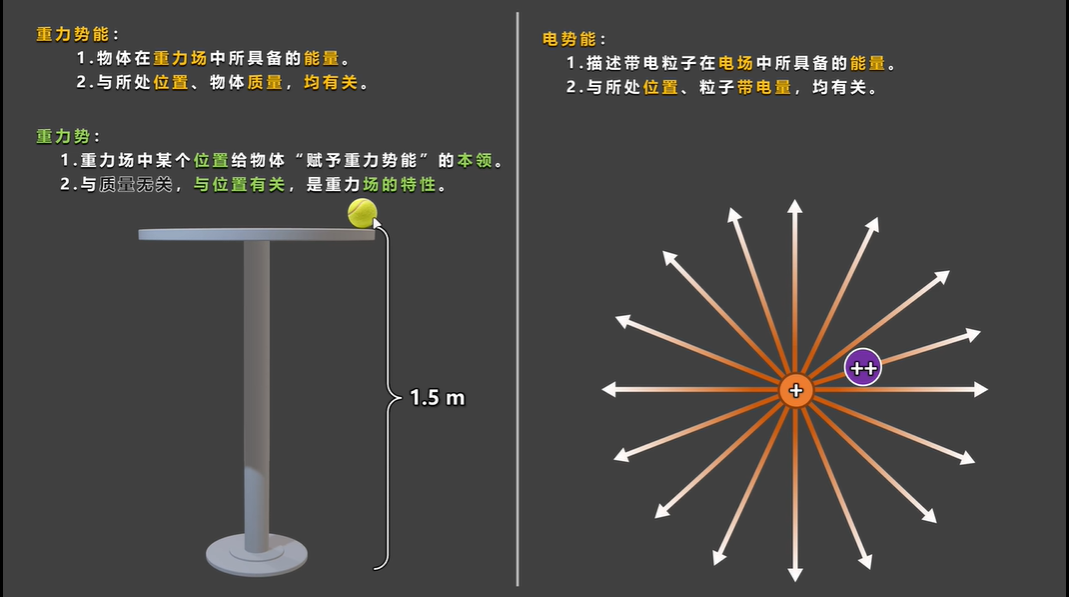

三、电场、电势、电势能

类比重力势能

四、电压

别名：电势差

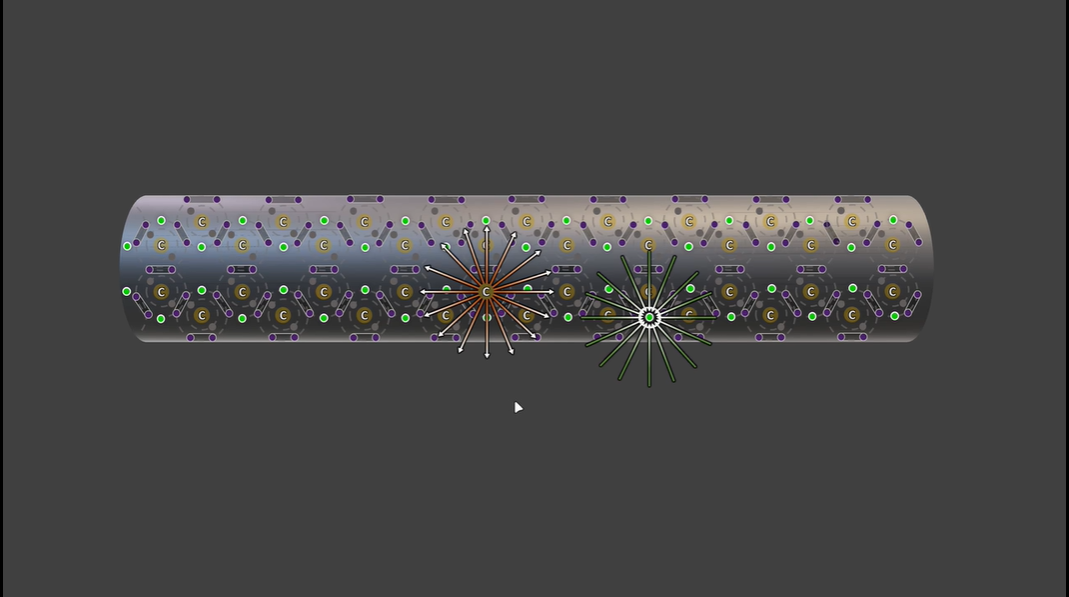

宏观角度，质子形成的电场与电子形成的电场相互抵消

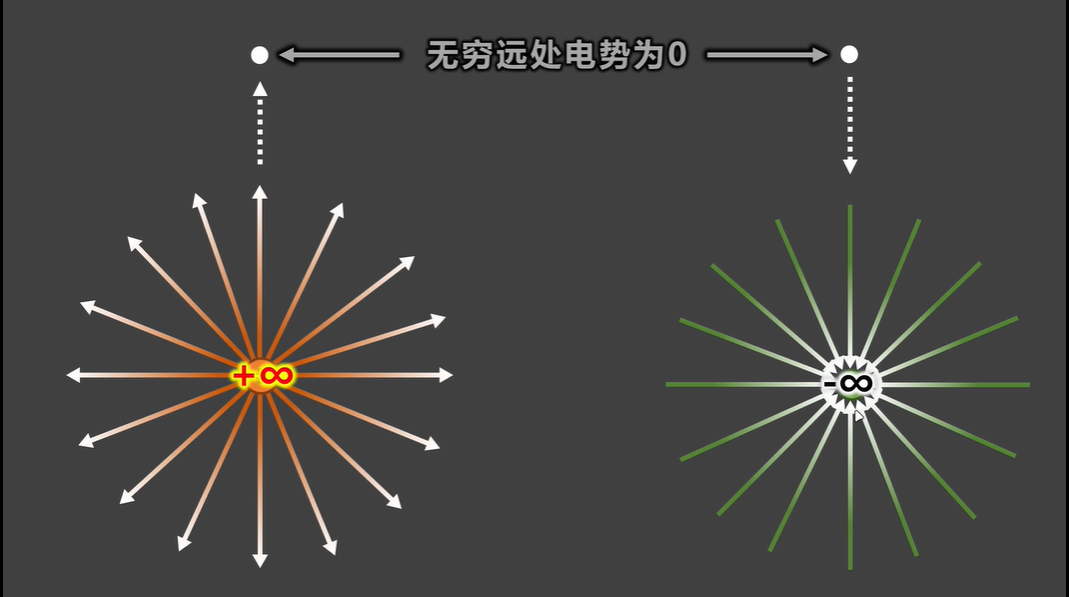

负电荷，离它越近，电势趋于负无穷，电势低

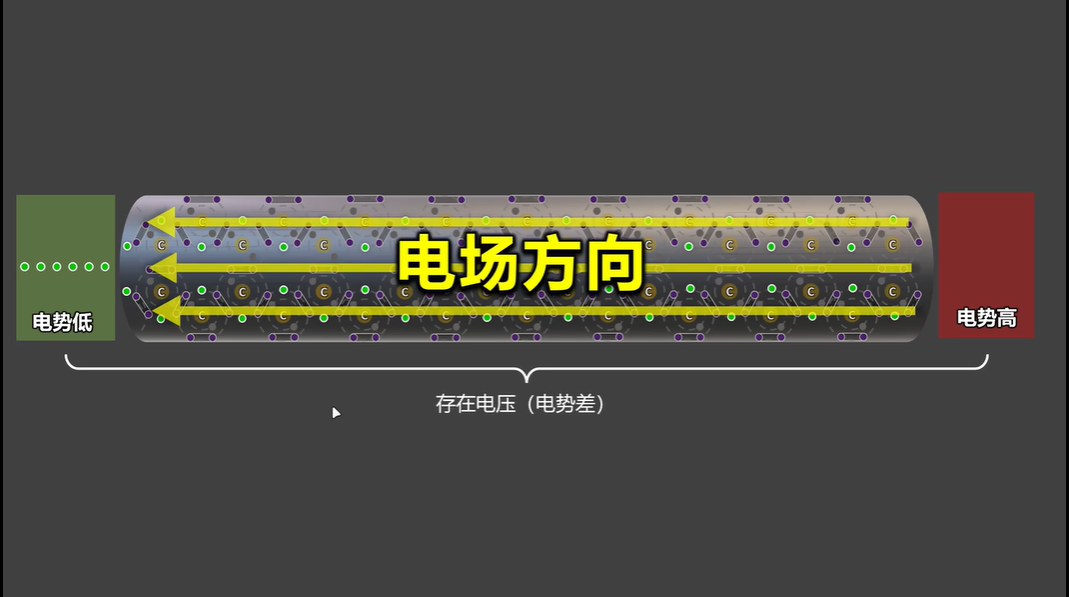

• 有了电压，电子才能持续且定向的移动起来，所以电压是形成电流的必要条件
• 电压越大，能“定向运动”起来的电子就越多，电流就越大
• 有电压的同时，必须要有回路才有电流

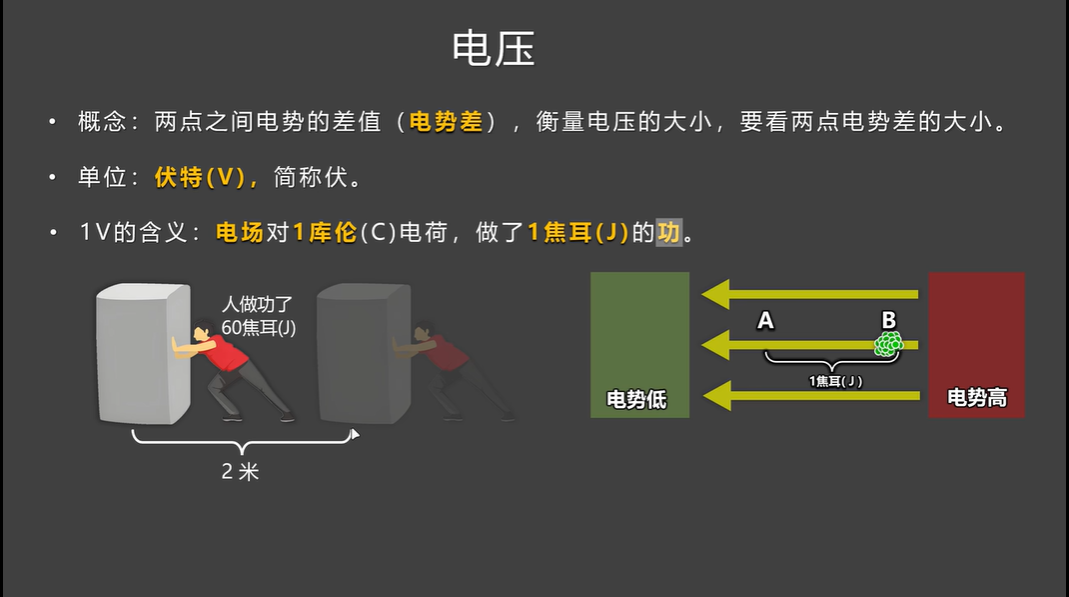

概念

两点之间电势的差值（电势差），衡量电压的大小，要看电势差的大小
单位：伏特（V），简称伏
1V的含义：电场对1库伦（C）电荷，做了1焦耳（J）的功能

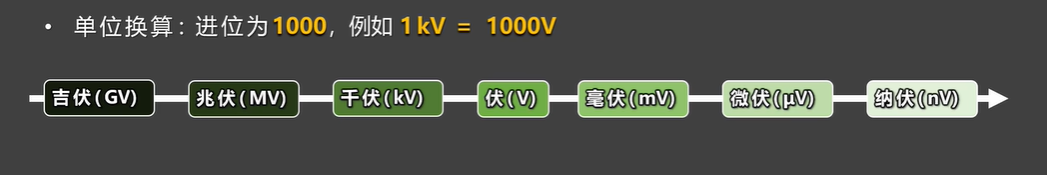

单位换算：进位为1000

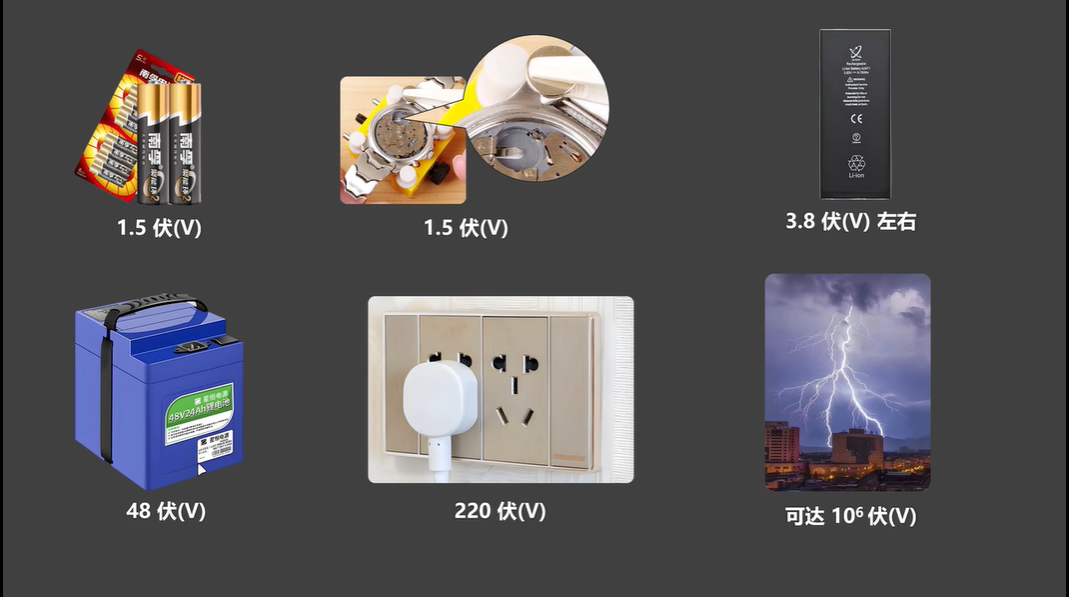

常用电压

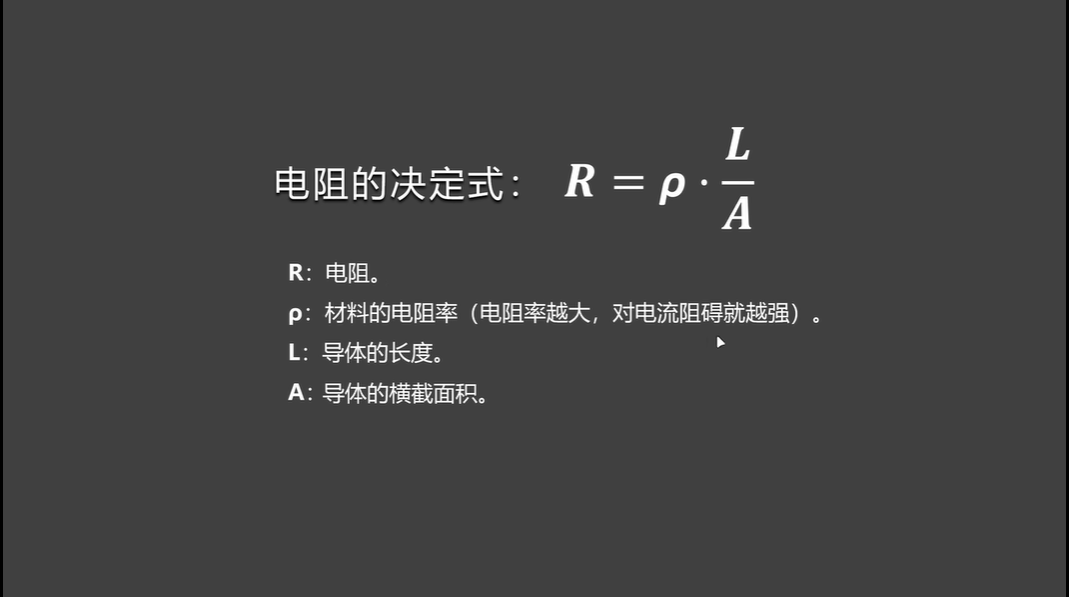

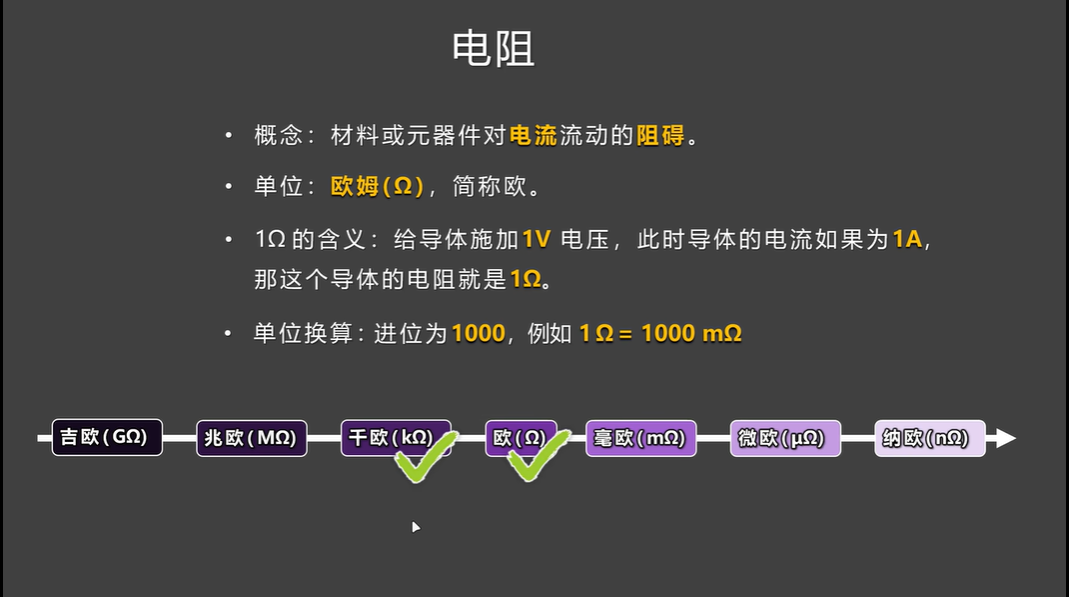

五、电阻

• 概念：材料或元器件对电流的阻碍
• 单位：欧姆（Ω），简称欧
• 1Ω的含义：给导体施加1V电压，此时导体的电流如果为1A，那这个导体的阻值就是1Ω
• 单位换算：进位为1000，例如1Ω=1000mΩ

六、电路

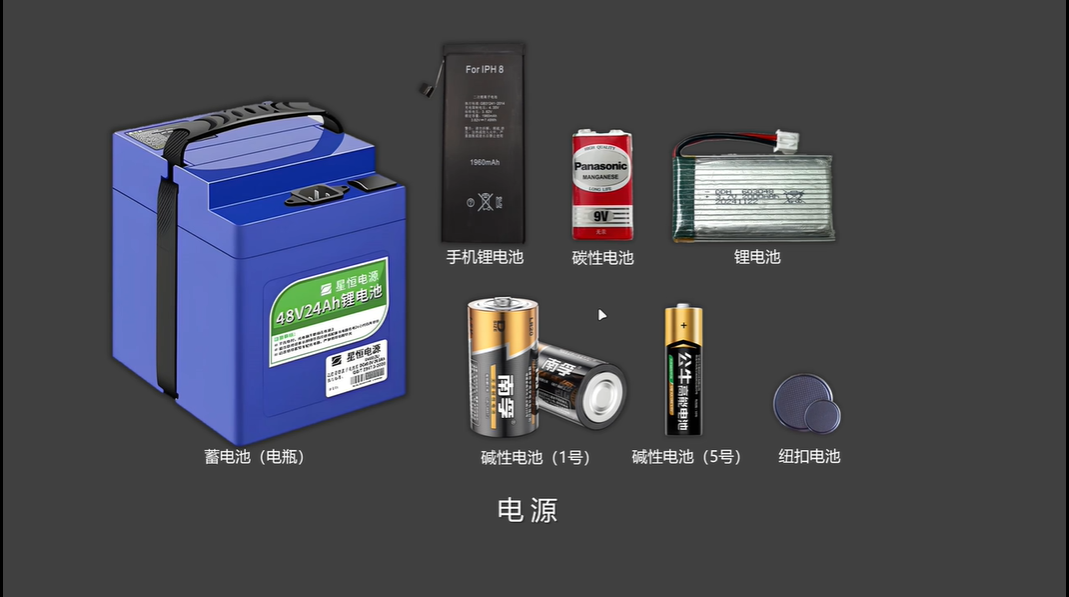

常见电源

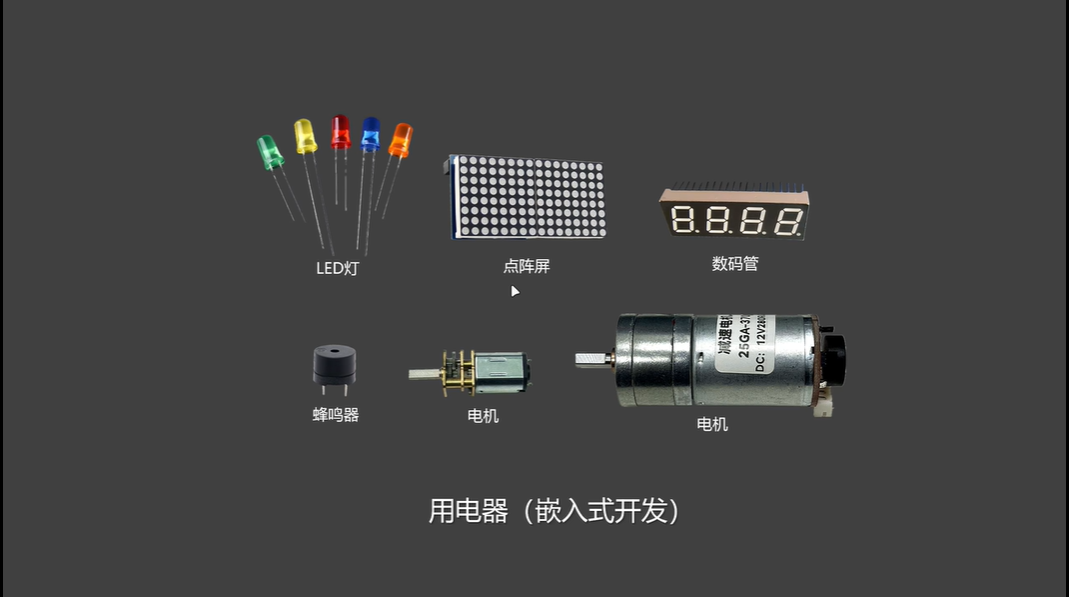

小型用电器

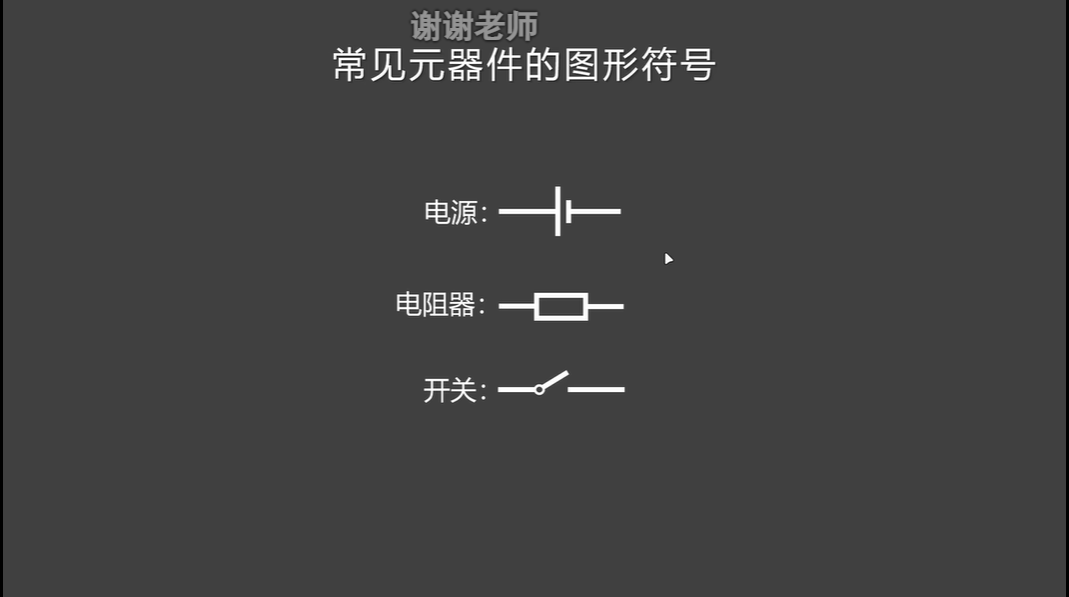

常见元器件图形符号

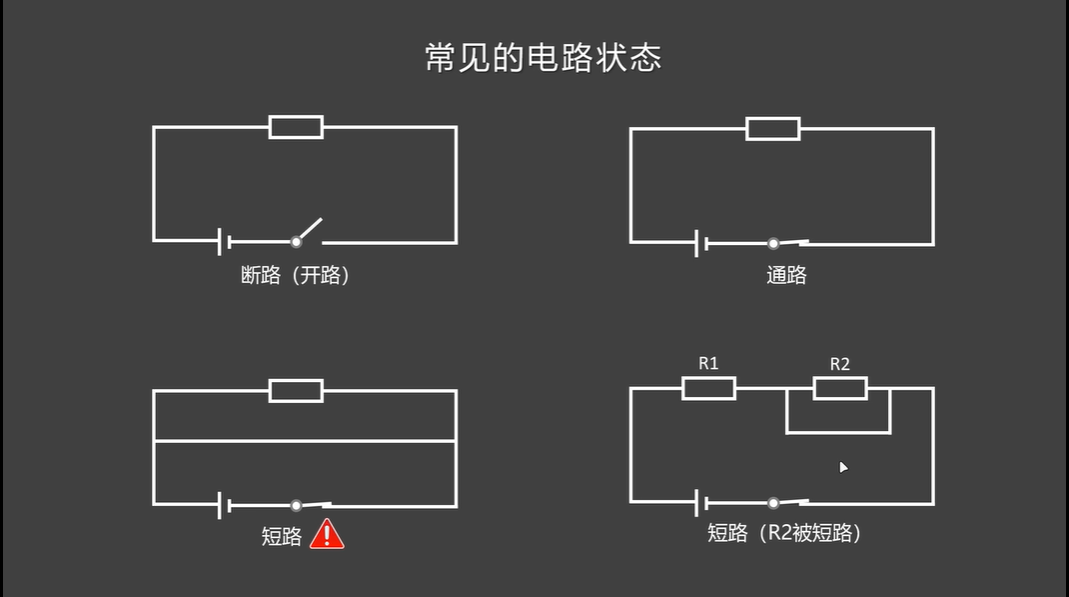

常见电路状态

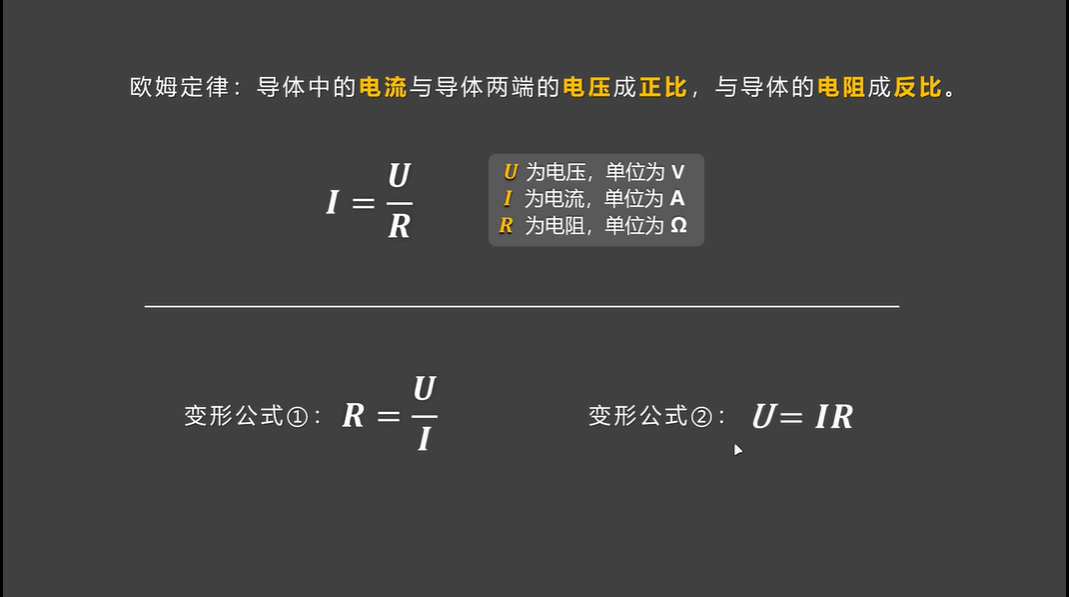

七、欧姆定律

导体中的电流与导体两端的电压成正比，与导体的电阻成反比

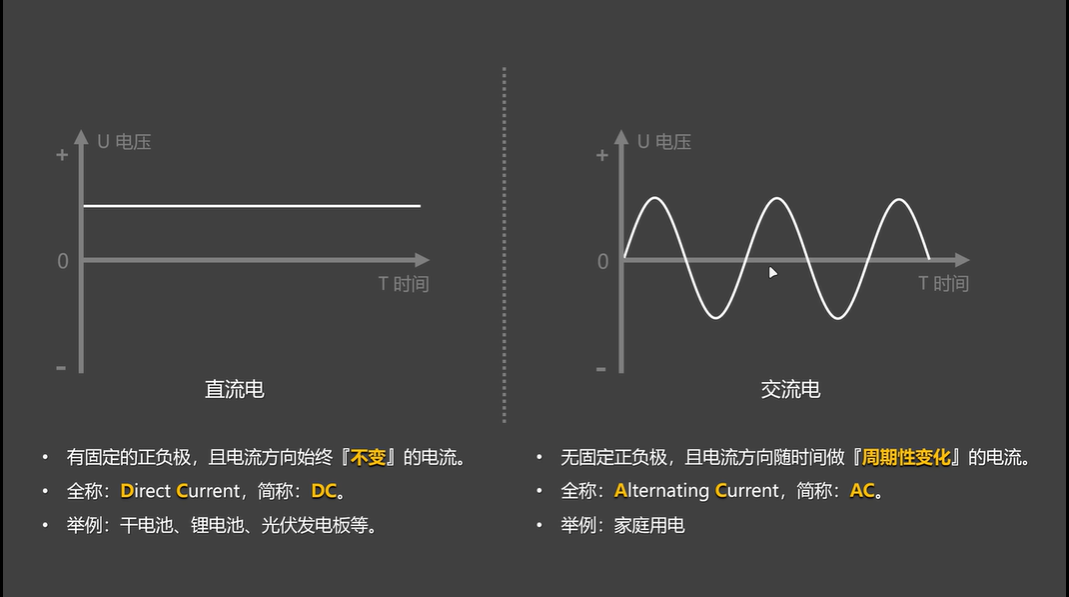

八、直流电VS交流电

直流电：固定正负极，且电流方向始终不变

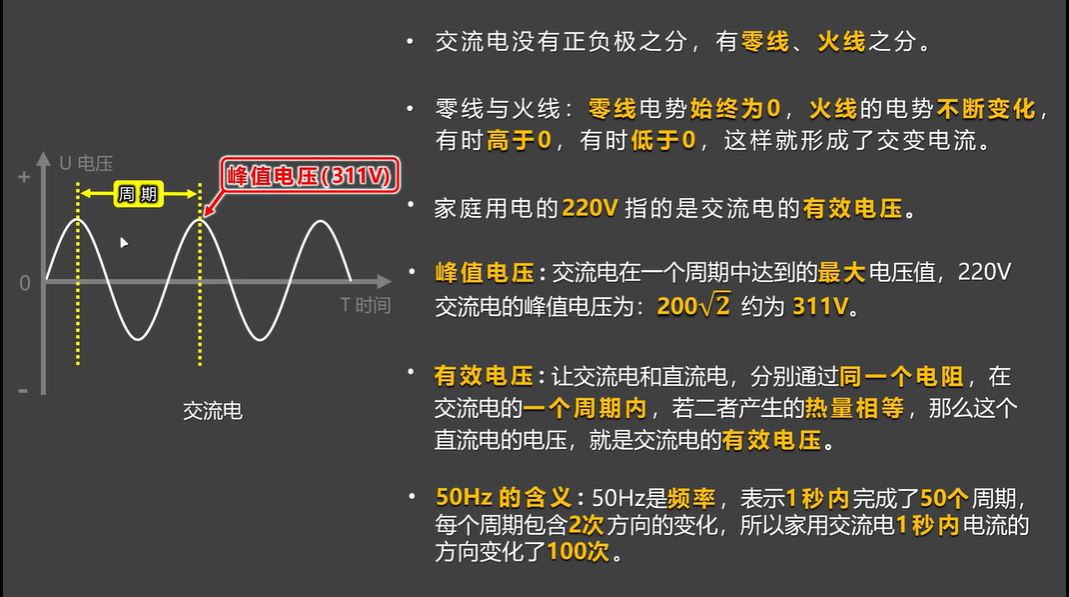

对家用电220v50Hz理解

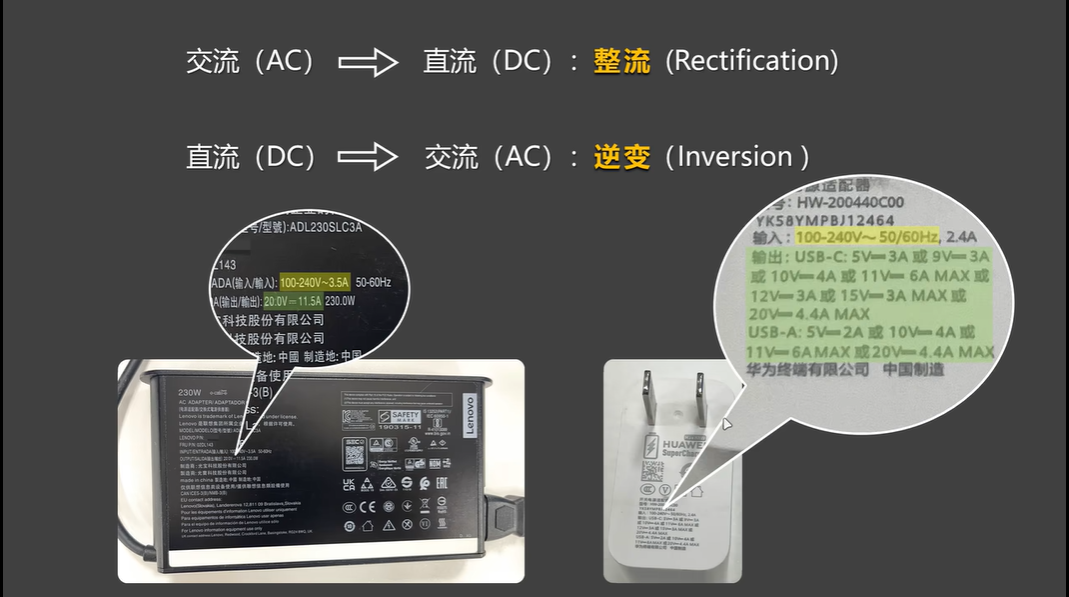

整流和逆变

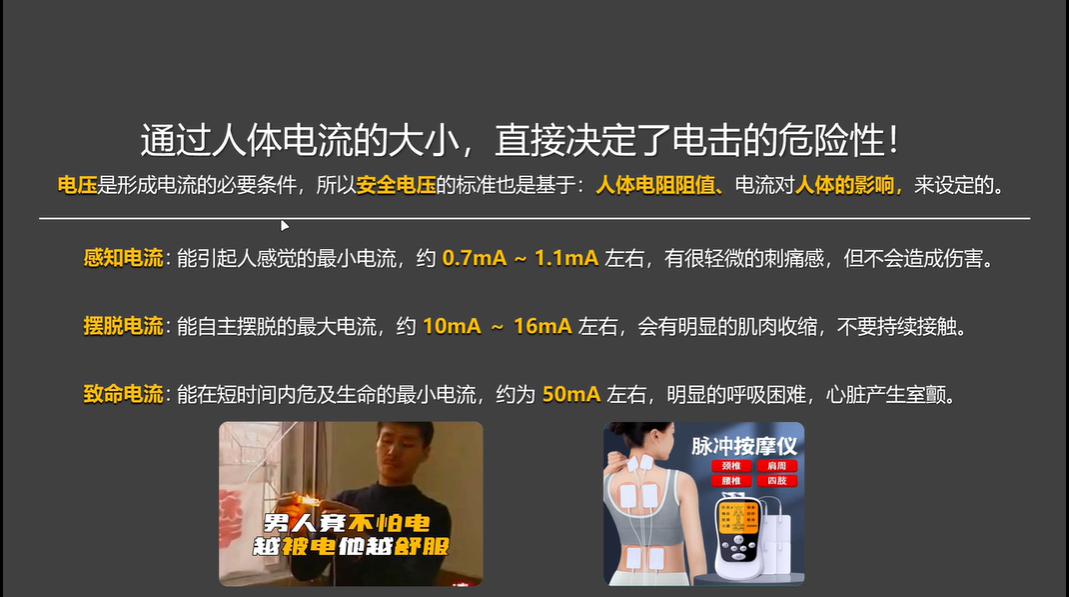

九、弱电VS强电

弱电：电压通常比较低，一般不超过36V
强电：电压通常较高，主要用于能源传输或高功率供电

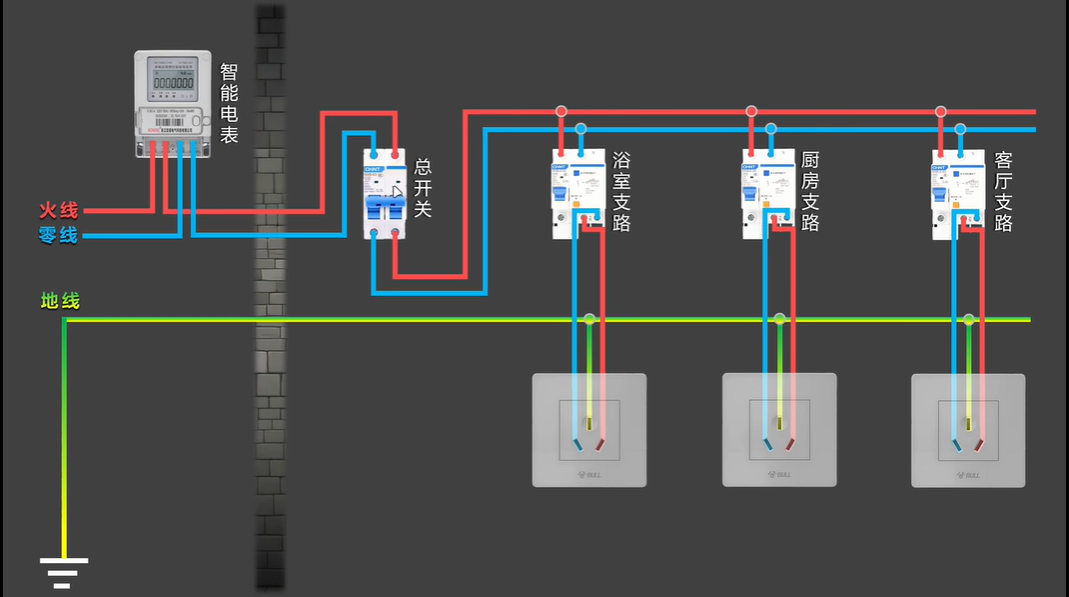

十、家庭电路

• 左零右火中接地

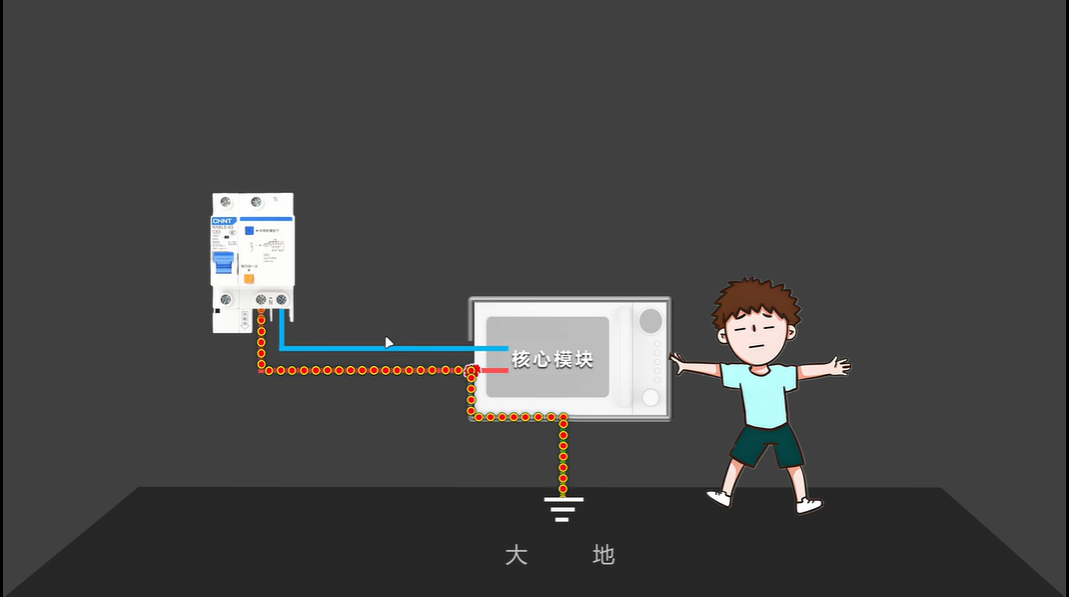

用电器外壳接地？

火线有可能与外壳接触，火线电路变化的，当火线与外壳连通，触摸时候，有电势差，若有地线，可以防触电

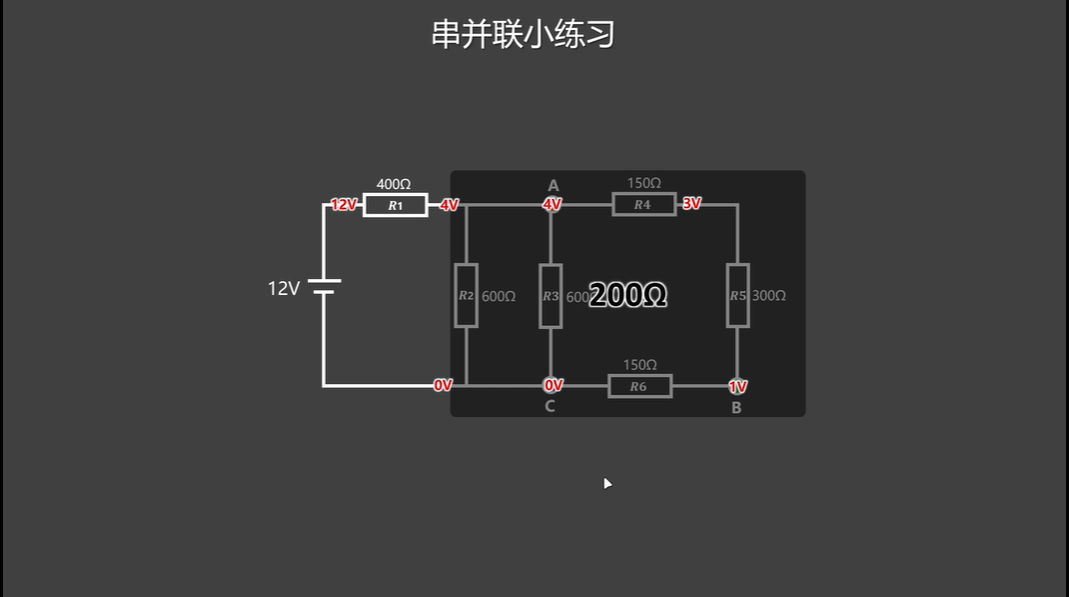

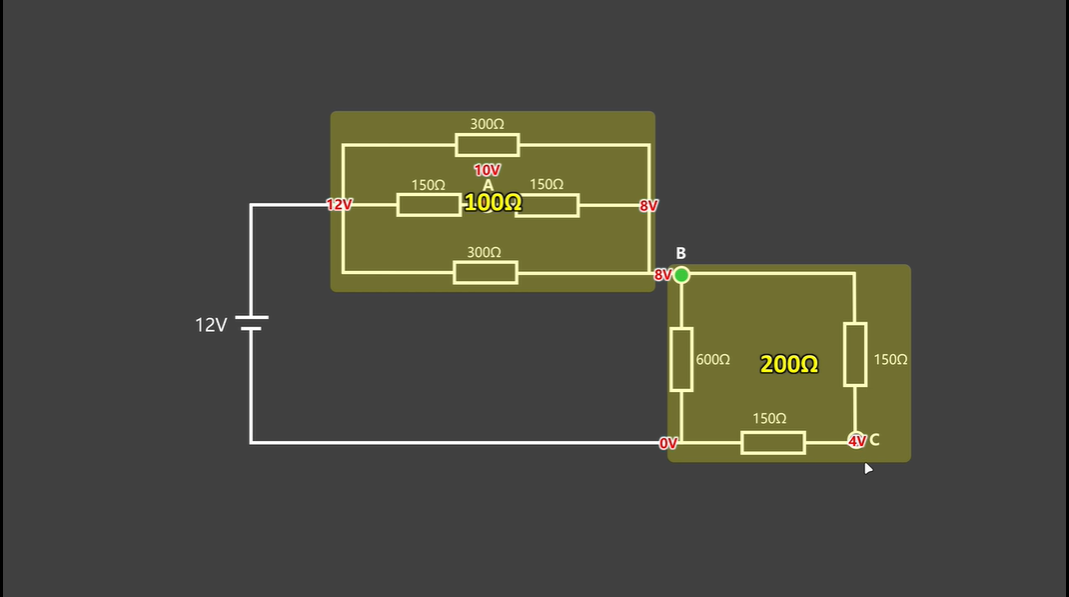

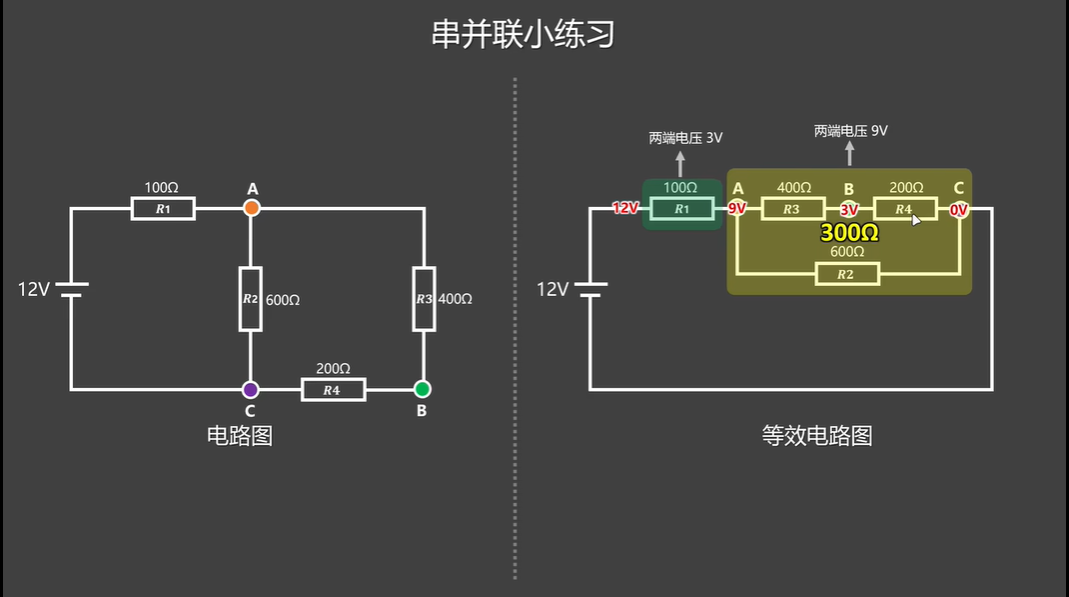

十一、串联电路VS并联电路

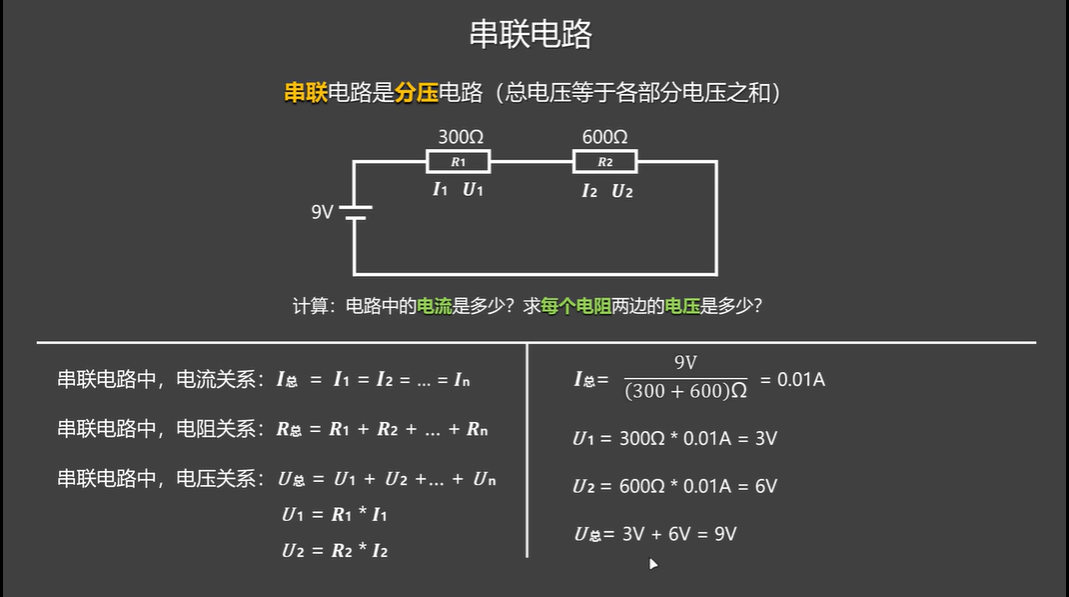

串联电路

串联电路是分压电路（总电压等于各部分电压之和）

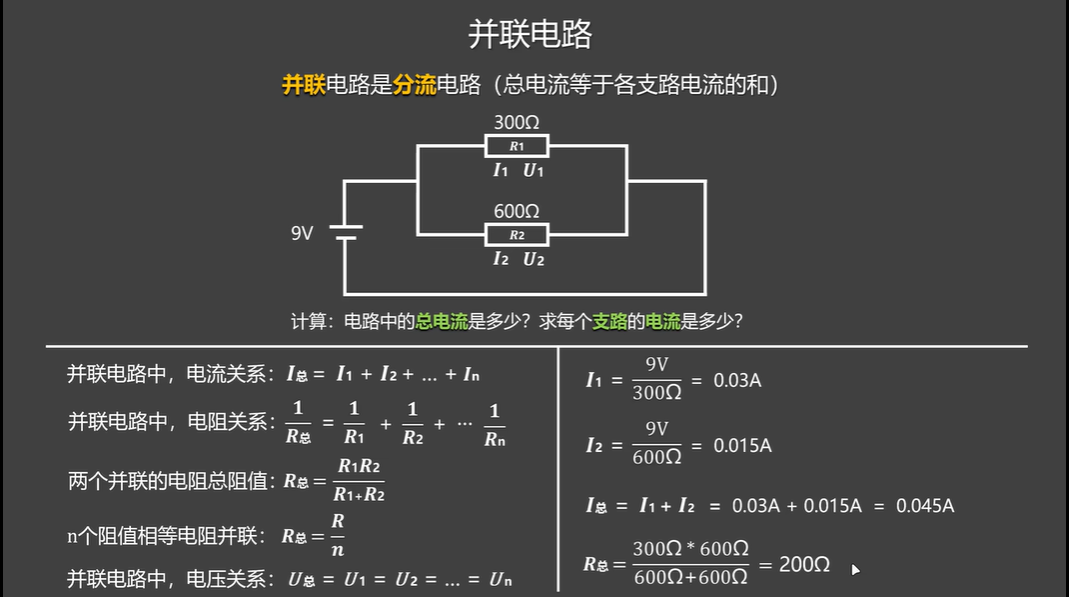

并联电路

并联电路是分流电路（总电流等于各支路电流和）

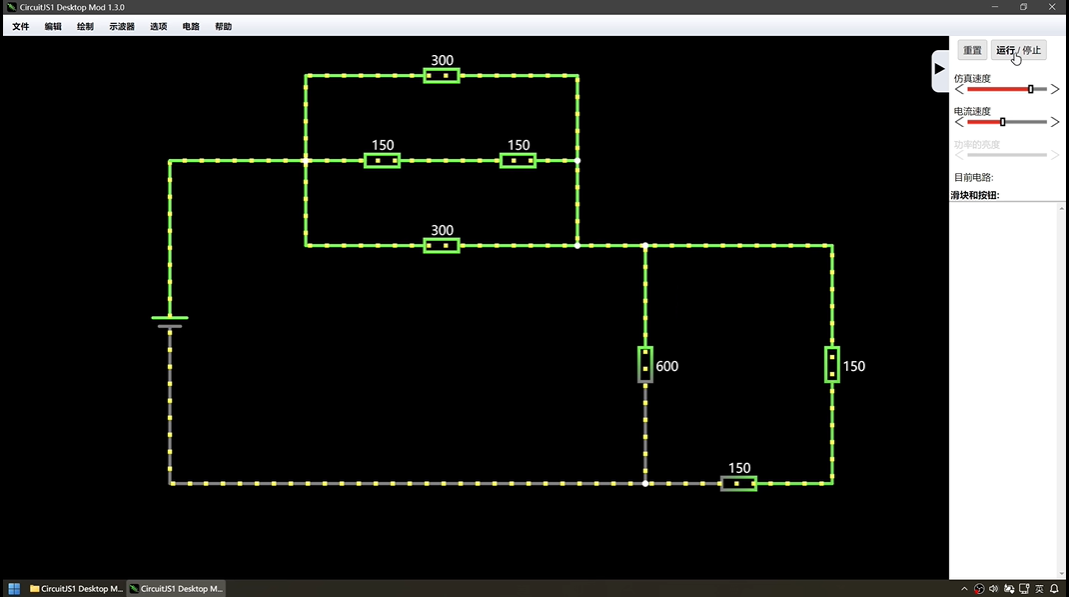

十二、电路仿真软件

Cricuit Simulator

• 电路图

• 电路图仿真
  • ESC：退出插入模式
  • 双击符号：设置符号参数
  • W：绘制导线
  • R：绘制电阻

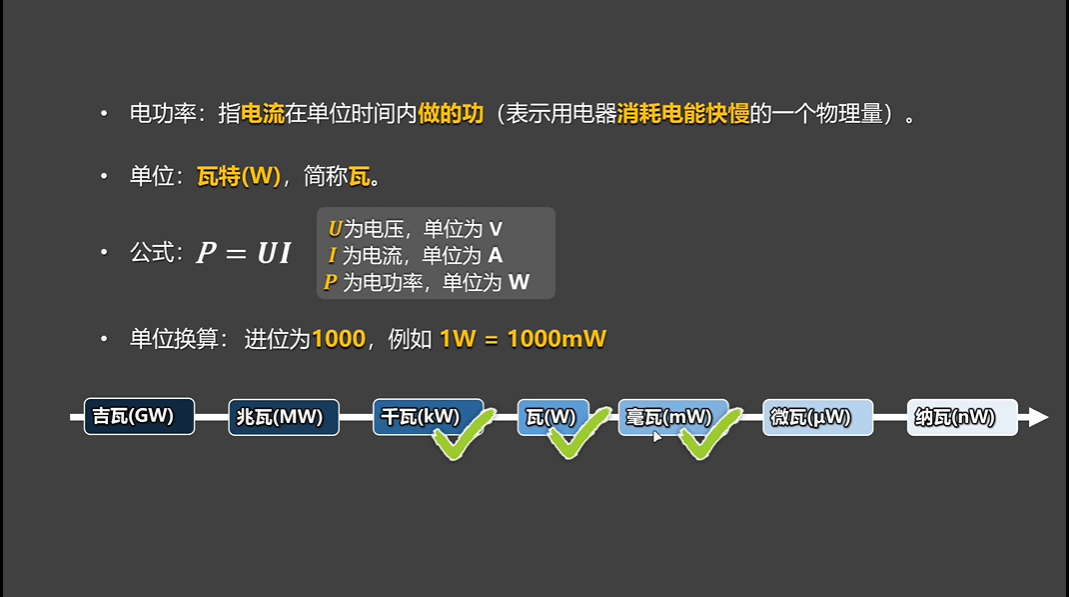

十三、电功率

• 电流在单位时间内做的功
• 单位：瓦特（W），简称瓦
• 公式：P=UI（U电压，I电流，P电功率）

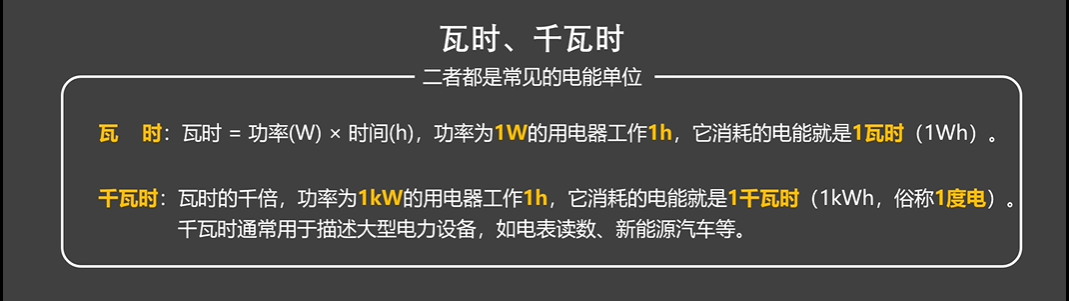

瓦时、千瓦时

• 瓦时：瓦时=功率（W）*时间（h），功率为1W的用电器工作1h，它小号的电能就是1瓦时（1Wh）
• 千瓦时：功率为1KW的用电器工作1h小时，它消耗的电能就是1千瓦时（1kWh，俗称1度电）

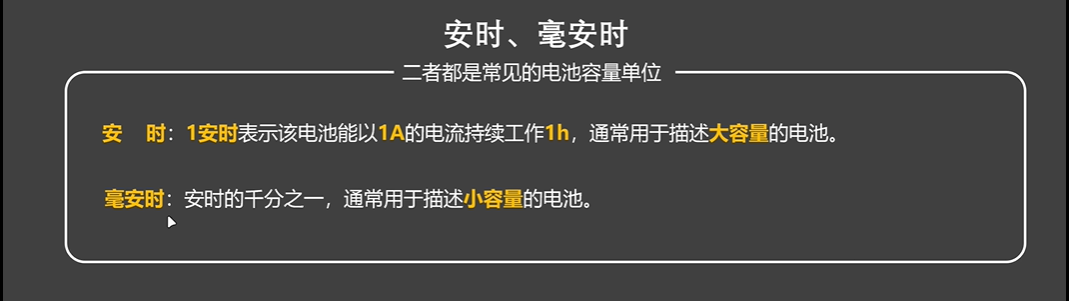

安时、毫安时

电池容量单位

• 安时：1安时表示该电池以1A的电流持续工作1h，通常用于描述大容量电池。
• 毫安时：安时的千分之一，通用用于描述小容量的电池。

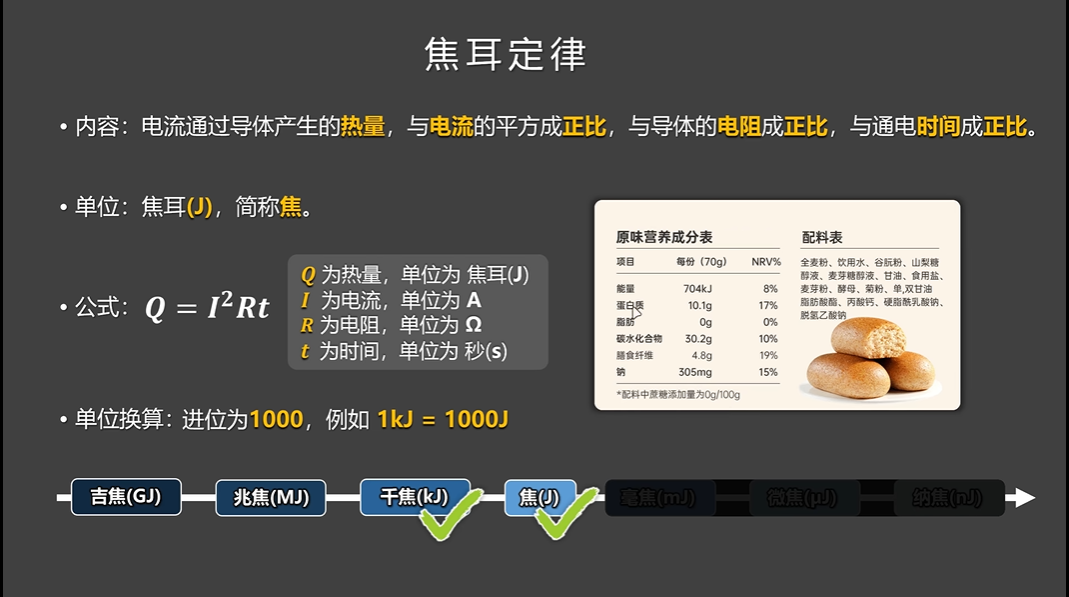

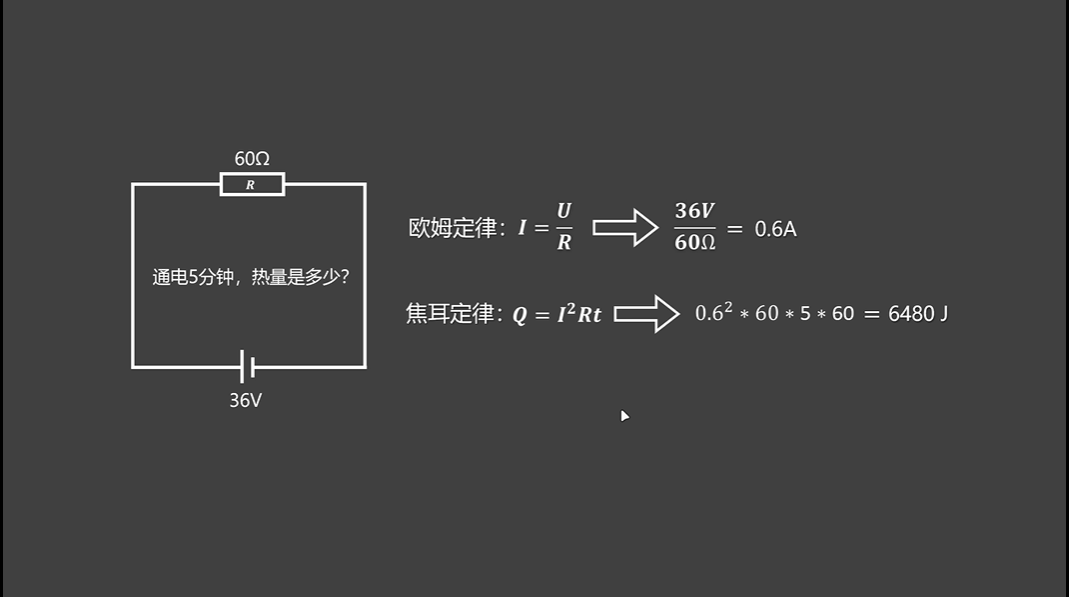

十四、焦耳定律

内容：电流通过导体产生的热量，与电流的平方成正比，与导体的电阻正比，与通电时间成正比。
单位：焦耳（J），简称焦。

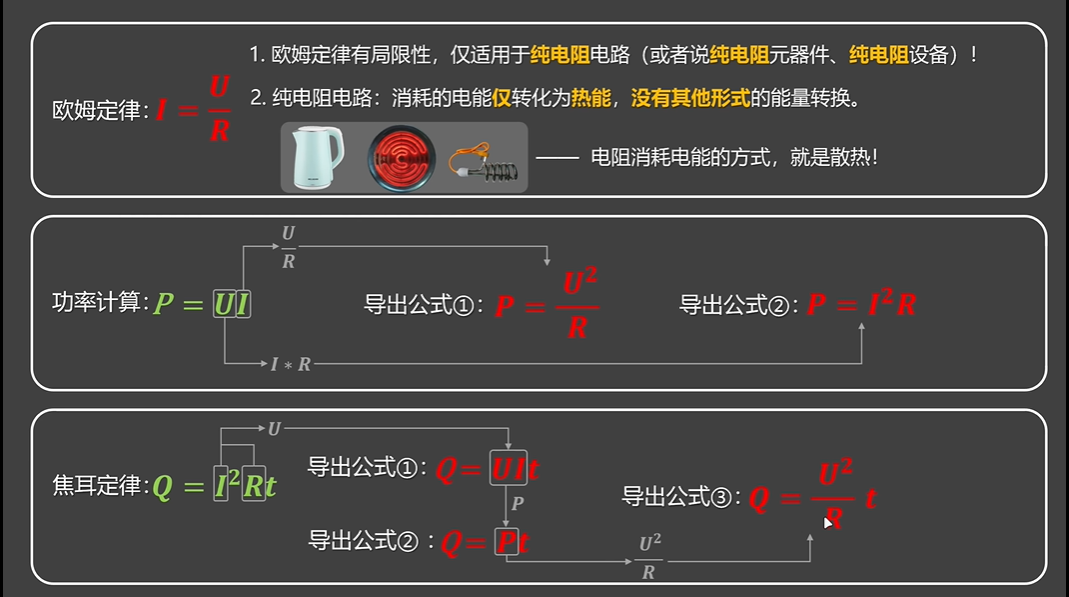

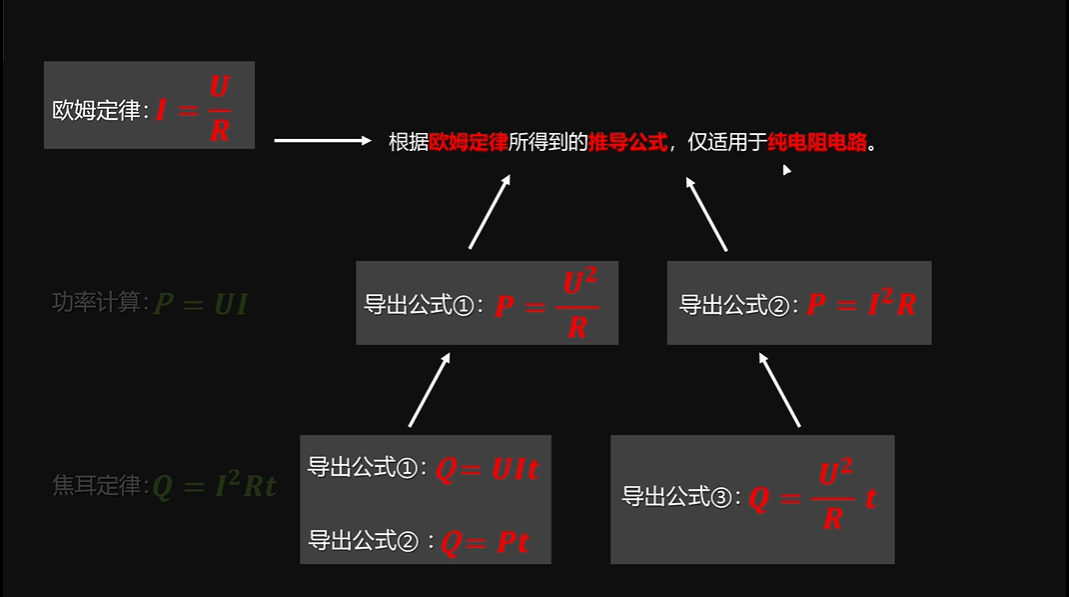

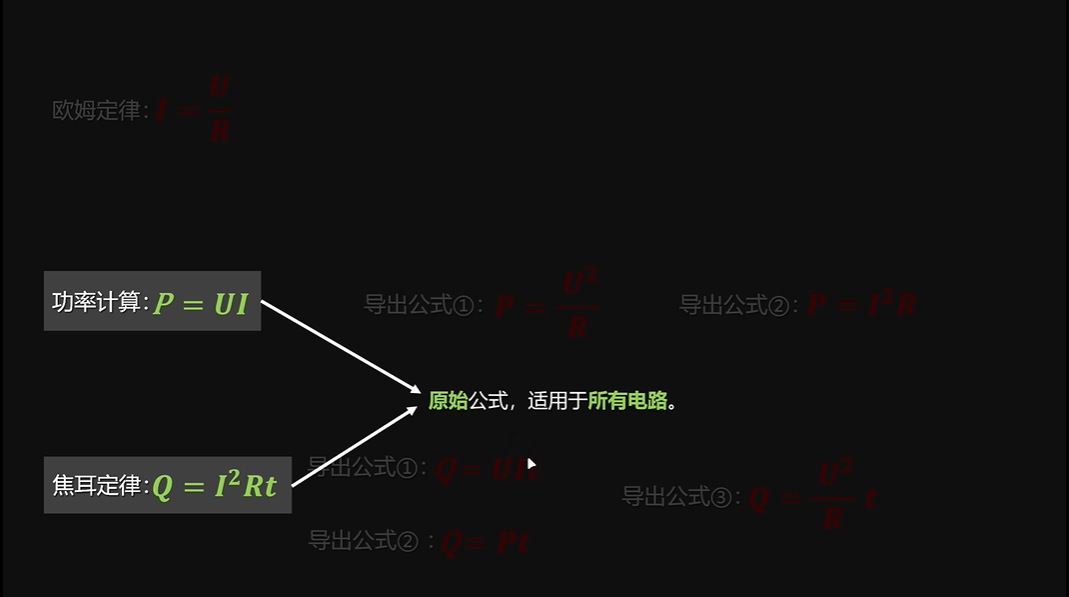

十五、公式梳理
