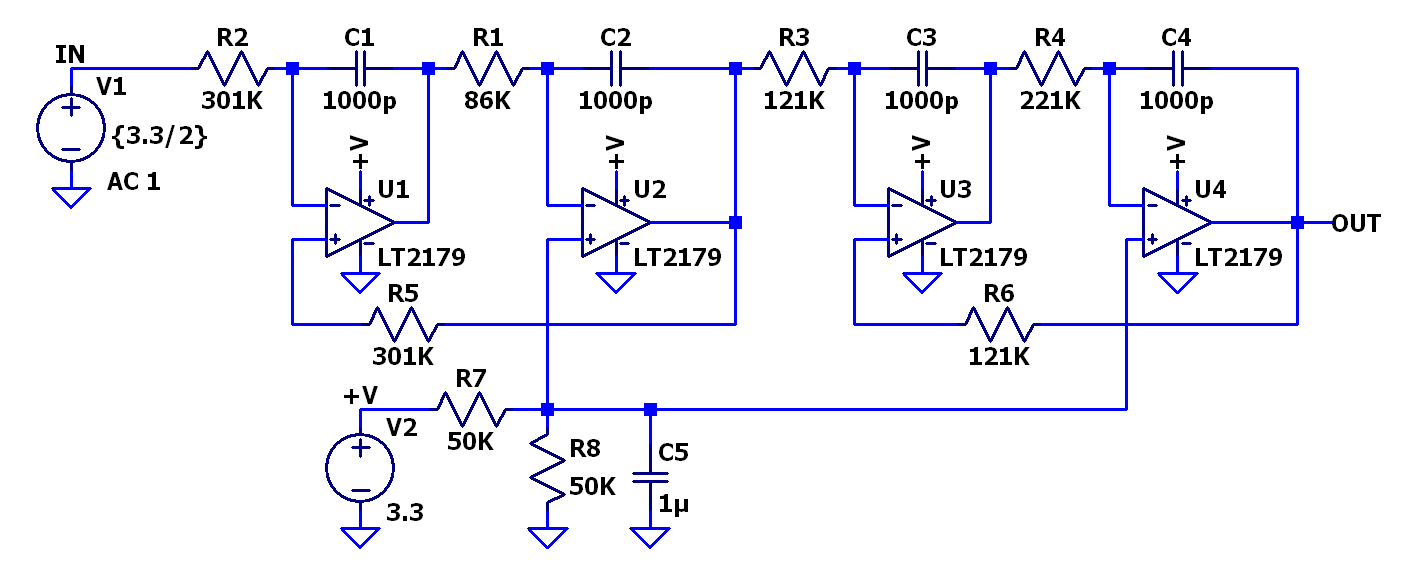

这是多级有源滤波放大电路，基于 LT2179 运算放大器，通过 RC 网络和运放级联，实现特定频率特性的信号滤波与放大。以下拆解核心模块：
一、单级滤波放大单元（以 U1 为例 ）
每个运放（U1 - U4）与周边 RC 构成 Sallen - Key 滤波器拓扑（二阶滤波基本结构 ）：
•R2（301K）、C1（1000p）、R1（86K）、C2（1000p）：与 U1 配合，构成 二阶低通 / 带通 / 高通滤波器（需看 RC 组合 ）。Sallen - Key 结构通过运放的电压跟随特性（反馈直接接输出到反相端 ），实现滤波的同时提供电压增益（或缓冲 ）。
•R5（301K）：为 U1 提供 直流反馈，稳定运放直流工作点（单电源 3.3V 下，避免运放输出漂移 ）。
二、多级级联与频率特性
U1 - U4 四个 Sallen - Key 单元 级联，每级的 RC 参数（R、C 值 ）决定该级的滤波特性（如截止频率、Q 值 ），多级组合后：
•整体频率响应：通过四级二阶滤波级联，可实现 高阶滤波（理论 8 阶 ），大幅提升滤波陡峭度（如低通时，阻带衰减更快 ）。
•增益与相位：每级运放的电压增益由反馈电阻决定（如 U1 增益 G \approx 1 + \frac{R5}{R_{反馈}} ，但 Sallen - Key 常用单位增益，需看实际参数 ）；多级级联会累积相位偏移，需关注稳定性。
三、电源与偏置（V2、R7/R8/C5 ）
•V2（3.3V）：单电源供电，为运放提供工作电压，需在单电源下处理交流信号（输入信号含交流成分， V1 有 AC 1 标识 ）。
•R7（50K）、R8（50K）、C5（1μF）：构成 直流偏置网络，为运放输入端提供共模电压（接近 3.3V/2 = 1.65V ），保证单电源下运放输入信号的动态范围（交流信号叠加在偏置电压上，避免信号削波 ）。
四、输入输出与交流分析
•输入（IN）： V1 是交流信号源（AC 1 ，幅值 1V 交流 ），经 R2 进入第一级滤波。
•输出（OUT）：四级滤波放大后的信号，频率特性由 RC 网络决定，可通过 .ac oct 100 100 10K （交流仿真指令，100 到 10KHz 、100 倍频程分析 ）验证幅频、相频特性。
典型应用与关键逻辑
这种电路常用于 高精度信号调理（如音频滤波、传感器信号处理 ），通过多级有源滤波实现：
•高阶滤波：比无源滤波更陡峭的截止特性。
•有源放大：利用运放补偿 RC 网络的衰减，维持信号幅度。
•单电源适配：通过偏置网络兼容单电源系统（如 3.3V 嵌入式场景 ）。
核心逻辑是 多级 Sallen - Key 拓扑级联，在单电源下实现高阶有源滤波，同时通过偏置网络保证信号动态范围，最终输出满足特定频率需求的信号。
