作为BSP开发工程师，是需要软硬件都会的。芯片引脚密密麻麻，板子连线成千上万，怎么测通断、烧程序、调代码？​JTAG接口就是干这些的。JTAG（IEEE 1149.1）作为现代电子设计与测试的核心接口，其边界扫描技术是解决复杂电路板互连测试、芯片调试及程序烧录的关键。四根线（TDI, TDO, TMS, TCK）咋就能把芯片管脚‘摸’个遍？

1、JTAG是什么？

JTAG是20世纪80年代开发的IEEE标准（1149.1），用来解决电路板的生产制造检修问题。现在JTAG还可以用来烧程序、调试以及检测端口状态。

• 测试电路板硬件：​​ 生产时，用 JTAG 命令让芯片 A 的某个引脚输出 1，然后用 JTAG 命令去读芯片 B 对应连接的引脚，看它收到的是不是 1。如果不是，说明这条线有问题（断了/短路了）。这是它最初也是最重要的使命！不用拿万用表一根根戳。

• ​​烧录程序：​​ 很多芯片（如微控制器/单片机/MCU）的程序（固件）可以通过 JTAG 接口直接灌进去（写入 Flash 存储器）。比串口快，也更底层可靠。

• ​​调试程序：​​ 这是 BSP/底层开发的核心！

• ​​探测引脚状态：​​ 在芯片运行时，偷偷看看某个引脚的电平状态，或者强行改变它。

在 BSP/底层开发中怎么用？

想象你在开发一个嵌入式系统（比如基于 ARM Cortex-M 的 MCU）的板级支持包（BSP）或底层驱动。系统刚启动（Bootloader），或者驱动有问题，系统直接挂死（死机），连串口都没输出！这时候 JTAG 就是你的救命稻草。

• 连接与初始化：​​

  • 用 JTAG 调试器（硬件设备，如 J-Link, ST-Link, DAPLink）一头插电脑 USB，另一头通过 JTAG/SWD 接口连接到目标板的 JTAG 引脚。

  • 调试器通过 JTAG 协议与目标芯片通信。

• ​​核心调试功能：​​

  • ​​停止/暂停：​​ 让正在狂奔的 CPU ​​立刻暂停​​（Halt）。这是调试的基础！系统卡死了？按个“暂停键”。

  • ​​看内存/寄存器：​​ CPU 停了之后，你可以通过调试器：

    • 查看 CPU ​​内部所有寄存器的值​​（比如 PC 指针指向哪里？SP 栈指针在哪？R0-R15 是什么值？）。

    • 查看 ​​内存任意位置的内容​​（代码段、数据段、堆、栈、外设寄存器映射区域）。

    • ​​修改寄存器和内存的值​​（试试改个值看能否恢复？）。

  • ​​单步执行：​​ 让 CPU 执行 ​​一条指令​​，然后马上又暂停。你可以一步步看着程序跑，观察每步后寄存器和内存的变化。精准定位哪条指令出了问题。

  • ​​设置断点：​​ 在代码的某一行（对应某个内存地址）设置个「陷阱」。当 CPU 执行到这里时，​​自动暂停​​。比如你在怀疑出问题的函数入口设个断点。

  • ​​读写 Flash：​​ 烧写新的程序固件到芯片的 Flash 里。

• ​​如何用？​​

  • 通常你会配合一个 ​​调试器软件​​（如 ​​OpenOCD​​）和一个 ​​调试客户端​​（如 ​​GDB​​ 命令行，或基于 GDB 的图形界面 IDE 如 Keil, IAR, VSCode + Cortex-Debug）。

  • OpenOCD 负责与硬件调试器（J-Link 等）通信，理解 JTAG/SWD 协议，控制目标芯片。

  • GDB/IDE 负责和你交互，接收你的调试命令（断点、单步、查看变量），然后通过 TCP/IP 或其他方式告诉 OpenOCD 具体要做什么操作（如读哪个寄存器、设哪个地址的断点），OpenOCD 再翻译成 JTAG/SWD 命令发给目标芯片执行。

​​总结：在 BSP/底层开发中，JTAG 是当系统崩溃、代码行为诡异、需要深入芯片内部窥探和精准控制时的终极调试工具。没有它，调试底层问题会极其困难。​

1.1边界扫描

如图1所示，在一个电路板上有两个芯片元件，一个CPU和FPGA。

图1

每个芯片都会有很多引脚，那么芯片之间的互联就会有很多连线，图2示意图仅仅画了4条连接线。

图2

正常情况下，对于芯片厂商，一次制作成千上万个PCB板子，每个班子上都有许许多多连接线，厂家需要如何保证每根芯片连接线都是正常的呢？这么大的工作量也不可能通过手工来每一根线进行检测。因此JTAG就应运而生了。

图3

JTAG可以控制芯片的每个引脚，图3中，我们可以通过JTAG使得所有的CPU引脚发送数据，而所有的FPGA引脚接收数据，然后根据FPGA中是否收到准确的数据来判断所有的芯片连接是否正常。

实际上JTAG的连接包括4根信号线，分别是TDI、TDO、TMS和TCK。从电脑主机的角度来看，TDI、TMS、TCK为输出，TDO为输入，如果从待测试的芯片角度来看则相反。

图4

JTAG的四根信号线有特定的连接方式，如图5所示，TMS和TCK是并联在所有待测芯片上的。

图5

TDI和TDO信号线则是串联在一起形成一个闭环链条。在JTAG的技术手册中，这种方式也叫JTAG链。

图6

因此，每个JTAG链上的芯片都会有四根线连接，其中三个输入，一个输出。在技术手册中，还会有一个可选的信号线TRST作为第五根信号线。一般而言，JTAG的四个引脚都是专用引脚。

现在所有的JTAG应用越来越普遍，基本上所有多引脚的芯片都会包含JTAG边界扫描功能。此外正如我们开头所说，CPU和FPGA厂商还用JTAG接口进行调试，对于可编程硬件FPGA和CPLD，还可以用JTAG接口继续配置和烧录程序。

2、JTAG如何起作用？

上一章我们知道了JTAG是如何连接芯片，现在学习具体工作原理以及如何通过PC端来控制器运行。

2.1PC控制JTAG

一般我们用JTAG连接线来连接PC和JTAG端口，电脑端口有并行端口（也叫打印机端口db25）、USB端口以及网线端口。对于数据量不大的情况下推荐并行端口，操作简单。对于大数据量推荐USB端口和网口，其速度快但是操作复杂一些。

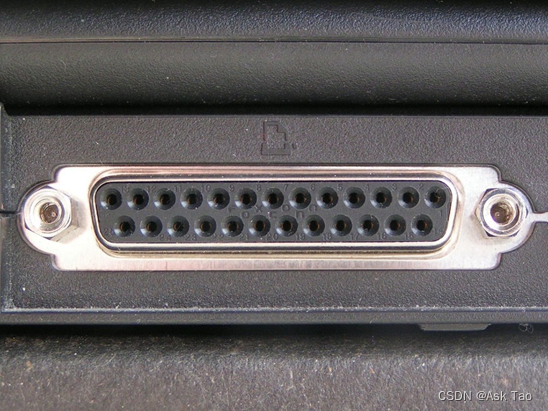

图7 并行端口DB25

2.2、并行端口

电脑主机的并行端口12根线为输出，5根线为输入。对于JTAG而言，只用到了3个输出和一个输入（从PC角度来看输入输出）。因此，中间需要用到一些缓存器（电平转换与缓冲驱动电路​​），如赛灵思的parallel-III cable。

从软件代码的角度来看，并行端口由于简单是最理想的JTAG端口。例如，阿尔特拉的ByteBlaster JTAG接口用C语言改变TCK信号代码如下：

#define lpt_addr 0x378       // 定义并行端口的基地址（数据端口）
#define TCK 0x01             // 定义 TCK 信号对应的数据位（D0，即数据端口的最低位）

void toggle_TCK()            // 定义一个函数，功能是翻转一次 TCK 信号
{
    outport(lpt_addr, 0);     // 步骤1：向数据端口写入0 (0x00)，将所有数据线（D0-D7）置为低电平（包括 TCK）
    outport(lpt_addr, TCK);   // 步骤2：向数据端口写入 TCK (0x01)，将 D0 线（即 TCK）置为高电平，其他线保持低
    outport(lpt_addr, 0);     // 步骤3：再次向数据端口写入0 (0x00)，将所有数据线（包括 TCK）置回低电平
}

2.3、JTAG TAP控制器

PC和芯片之间的JTAG连接方式如图6，下面介绍这四根信号线分别代表什么意思。

TCK

TCK是JTAG的时钟信号，另外三个信号TDI、TDO、TMS都是跟该时钟信号同步的。一般其他三根信号都是在TCK时钟的上升沿发生改变或者状态的切换。

TMS

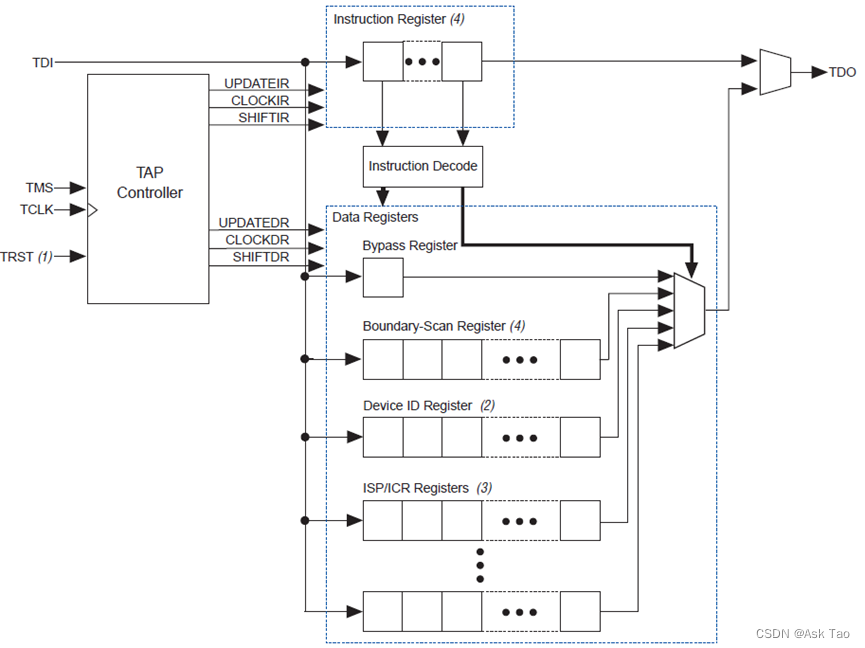

在每个芯片的内部都有JTAG TAP控制器，图6中有两个CPU和FPGA两个芯片，那么就有两个TAP控制器。一般我们在数据手册上看到的状态控制器就是这个，它有16个状态，如图8所示。TMS就是个控制TAP控制器的信号，根据TMS的高低电平变化，TAP控制器进入这16个状态中的一种，又因为同一个PCB板子上TMS是并联所有芯片 ，因此所有芯片都会处于同一状态。

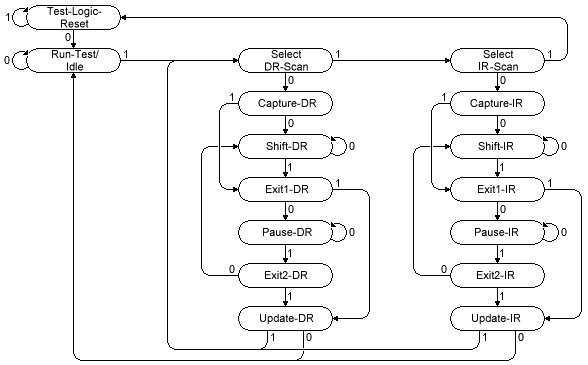

图8

上图中每个状态旁边的0和1代表的是TMS的低、高电平。比如如果TAP状态控制器处于Select DR-Scan状态，且TMS为0，那么当TCK时钟信号切换时，TAP的状态就会变化下面的Capture-DR。

这里再强调一遍，要想JTAG正常工作，所有的链上的TAP控制器必须处于同一状态。PCB板上电后，是如何保证所有芯片的TAP处于同一状态呢？仔细观察图8，不管TAP在哪个状态，如果TMS在5个时钟周期内都保持1，那么TAP都会变成Test-Logic-Reset状态，这便是用来同步TAP状态的方法。

• ​​TAP 控制器​​ = 芯片内部的调试开关板（有 16 个档位）。

• ​​TMS​​ = 遥控器按钮（0 或 1），控制开关板换档。

• ​​TCK​​ = 节拍器，换档动作必须跟着节拍走。

• ​​状态图​​ = 开关板的档位切换说明书（按 0 切到哪，按 1 切到哪）。

• ​​所有芯片状态同步​​：因为共用同一个遥控器（TMS 并联）。

• ​​上电同步​​：用“强制复位大招”（连续 5 个 TMS=1）把所有开关板都拉回起点。

来看下面的代码，如何将TAP控制器切换到Shift-IR状态。

    // first sync everybody to the test-logic-reset state
      for(i=0; i<5; i++) JTAG_clock(TMS);
      // now that everybody is in a known and identical state, we can move together to another state
      // let's go to Shift-IR
      JTAG_clock(0);
      JTAG_clock(TMS);
      JTAG_clock(TMS);
      JTAG_clock(0);
      JTAG_clock(0);

TDI和TDO

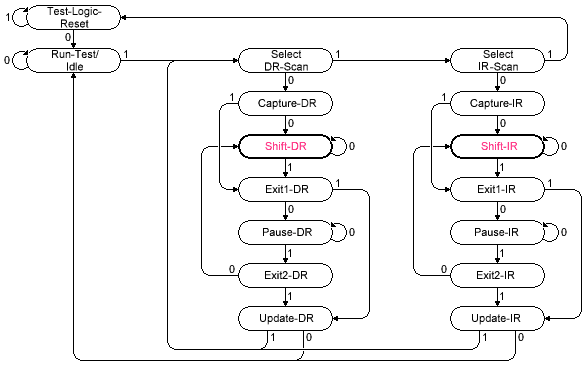

现在我们已经知道了如何切换TAP状态了，下面介绍JTAG最重要的两个状态Shift-DR和Shift-IR。

图9

Shift-DR和Shift-IR必须结合TDI和TDO信号线才能起作用，首先介绍Shift-IR。

每个芯片的TAP控制器中都有一个IR寄存器，也叫做指令寄存器。你可以把相关指令写入这个寄存器，然后TAP控制器会根据IR寄存器的指令进行相关操作。

每个IR寄存器都有一定的长度，我们假设CPU的IR寄存器是5位，FPGA的寄存器是10位，那么通过TDI和TDO的信号线连接方式，CPU和FPGA的IR寄存器其实是串联的，如图10所示。

图10

我们从PC主机的角度来看，整个链的IR寄存器是15位的，5位CPU和5位FPGA。

要想将IR寄存器写入数据，我们需要将TAP控制器的状态切换成Shift-IR，然后PC通过TDI信号线写入15位数据。前10位数据写入的是FPGA的IR寄存器，后5位数据写入的是CPU的IR寄存器。如果PC写入的数据多于15位，那么溢出的数据就会通过TDO信号线再被PC端给接收，只不过延时了15个时钟周期。

例如，我们想吧数值00100写入CPU的IR寄存器，而0000000010写入FPGA的IR寄存器，C语言代码如下：

      // Because the bits are shifted through in a chain, we must start sending the data for the device that is at the end of the chain
      // so we send the 10 FPGA IR bits first
      JTAG_clock(0);
      JTAG_clock(1);
      JTAG_clock(0);
      JTAG_clock(0);
      JTAG_clock(0);
      JTAG_clock(0);
      JTAG_clock(0);
      JTAG_clock(0);
      JTAG_clock(0);
      JTAG_clock(0);
      // then send the 5 CPU IR bits
      JTAG_clock(0);
      JTAG_clock(0);
      JTAG_clock(1);
      JTAG_clock(0);
      JTAG_clock(0 | TMS);      // last bit needs to have TMS active (to exit shift-IR)

在我们的假设中，CPU的IR是5位（可以表示数值0~31）。那么CPU的IR寄存器可以支持32条JTAG指令。实际上，一个CPU可能只会有5~10条指令，剩下的IR寄存器数值都没有用。

同样的对于FPGA，它的IR寄存器是10位，那么它可以支持1024条JTAG指令（大部分也是没用的）。

但是JTAG有几条强制的指令必须都有：

1. BYPASS
2. EXTEST
3. SAMPLE/PRELOAD
4. IDCODE（这个不是强制的，但是非常常见）

每个芯片的都有IR数值的指令集，从芯片手册上都可以查到。

每个芯片的TAP控制器都只有一个IR寄存器，但是会有很多DR寄存器。我们知道IR寄存器数据切换是通过TAP的Shift-IR状态，类似的，DR寄存器的数据切换也是这样，只不过状态时TAP的Shift-DR状态。

每一个IR寄存器的数值都会对应一个不同的DR寄存器，在我们的假设中IR寄存器为5位，那么就有32个IR数值，因此就有32个DR寄存器（如果32个IR数值都被当做指令的话）。

IR寄存器 - “模式选择开关”：​​

• 每个芯片只有一个IR寄存器。

• 这个开关​​决定你当前想用工具箱干什么​​。比如：

  • 开关拨到位置 BYPASS：意思是“跳过这个芯片，让它别碍事”。

  • 开关拨到位置 IDCODE：意思是“告诉我这个芯片的身份证号”。

  • 开关拨到位置 SAMPLE：意思是“让我看看芯片各个管脚当前的状态”。

  • 开关拨到位置 EXTEST：意思是“让我能控制芯片管脚输出电平来测试电路板连线”。

• ​​开关的不同位置，就对应着不同的指令（模式）。​​

• 这个开关有多少个可能的位置呢？取决于它有多少位（比如5位，就有2^5=32种可能的拨法，虽然很多位置可能是预留的或者无效的）。

DR寄存器 - “工具抽屉”：​​

• 每个芯片有​​很多个​​不同的DR寄存器。

• 每个DR寄存器就像工具箱里一个特定功能的抽屉：

  • 一个抽屉专门用来​​存/取芯片的身份证号​​(IDCODE)。

  • 一个抽屉专门用来​​读取或控制芯片管脚的状态​​(边界扫描寄存器)。

  • 一个抽屉是个​​空跑通道​​(BYPASS寄存器，里面就一个位)。

  • 可能还有别的抽屉（寄存器）用来做调试、烧录程序等等。

• ​​每个抽屉（DR寄存器）都很大，能存很多位信息（比如边界扫描寄存器可能有几百位）。

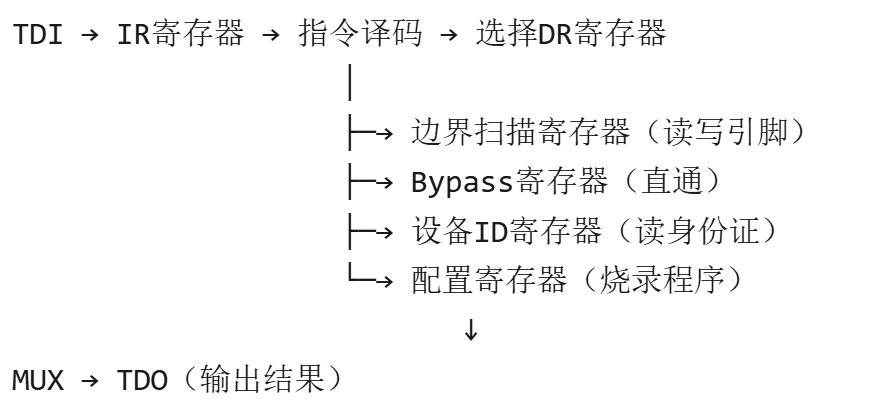

IR 和 DR 的关系 - “开关选择抽屉”：​​

• ​​关键点：你转动“模式选择开关”（IR）到一个特定位置（指令），实际上就是在选择你要打开哪个“工具抽屉”（DR寄存器）！​​

• 当你把开关拨到 IDCODE位置时，工具箱就知道：“哦，主人现在要用那个存身份证号的抽屉了”。之后所有通过 TDI输入的数据都会进入 ​​IDCODE抽屉（DR寄存器）​​，从 TDO读出的数据也是来自 ​​IDCODE抽屉（DR寄存器）​​。

• 当你把开关拨到 SAMPLE位置时，工具箱就知道：“主人要看管脚状态”。之后所有通过 TDI输入的数据都会进入 ​​边界扫描寄存器抽屉（DR寄存器）​​，从 TDO读出的数据也是来自 ​​边界扫描寄存器抽屉（DR寄存器）​​。

• 当你把开关拨到 BYPASS位置时，工具箱就知道：“主人想跳过这个芯片”。之后数据会快速流过那个只有一个位的​​空跑抽屉（BYPASS寄存器）​​，几乎不延迟。

• ​​所以，IR的值（开关的位置）决定了当前哪个DR寄存器（哪个抽屉）是“激活的”，是参与数据交换的。​​ 有多少种不同的开关位置（即使有些没用上），理论上就对应着多少个不同的抽屉可以被选择。

2.4、计算JTAG链中元件个数

IR寄存器的指令不同芯片有所区别，但是有一个指令是一样的，那就是BYPASS指令。它的IR寄存器所有位都是1。对于CPU是11111，对于FPGA的IR寄存器，其数值是1111111111。在BYPASS指令模式下，TAP控制器对应的DR寄存器是个单触发器，只是将TDI的输入数据延时一个时钟周期然后通过TDO输出。

根据这个特性，我们可以用BYPASS指令来计算JTAG链上有多少个芯片。在此指令下，每个芯片的DR寄存器会延时一个时钟周期，那么我们发送一个数据后，检查延时多少周期收到数据，即可知道JTAG链上芯片的数量。

具体实现的C语言代码如下：

// 步骤1：进入复位状态（Test-Logic-Reset）
for(i=0; i<5; i++) JTAG_clock(TMS);  // 连续5个TCK周期保持TMS=1，强制所有芯片TAP控制器复位

// 步骤2：切换到Shift-IR状态（准备设置IR寄存器）
JTAG_clock(0);     // TMS=0：从复位状态进入Run-Test/Idle
JTAG_clock(TMS);   // TMS=1：进入Select-DR-Scan
JTAG_clock(TMS);   // TMS=1：进入Select-IR-Scan
JTAG_clock(0);     // TMS=0：进入Capture-IR
JTAG_clock(0);     // TMS=0：进入Shift-IR（现在可以移位IR数据了）

// 步骤3：设置所有芯片为BYPASS模式
for(i=0; i<999; i++) JTAG_clock(1);  // 向IR寄存器发送连续999个"1"（确保所有芯片的IR都设为全1）
JTAG_clock(1 | TMS);  // 发送最后一位IR数据(1)并设置TMS=1，退出Shift-IR状态

// 步骤4：切换到Shift-DR状态（准备操作DR寄存器）
JTAG_clock(TMS);   // TMS=1：进入Exit1-IR
JTAG_clock(TMS);   // TMS=1：进入Update-IR（指令生效，所有芯片进入BYPASS模式）
JTAG_clock(0);     // TMS=0：进入Select-DR-Scan
JTAG_clock(0);     // TMS=0：进入Capture-DR → Shift-DR（现在可以移位DR数据了）

// 步骤5：清空DR链上的残留数据
for(i=0; i<1000; i++) JTAG_clock(0);  // 发送1000个"0"冲洗DR链（确保后续检测准确）

// 步骤6：检测芯片数量（关键步骤）
for(i=0; i<1000; i++)
    if(JTAG_clock(1))  // 持续发送"1"，同时检测TDO
        break;         // 当TDO返回"1"时跳出循环

// 结果处理：循环次数i即芯片数量
nbDevices = i;  // i值 = 数据经过的芯片数量（每个芯片延迟1个时钟周期）
printf("There are %d device(s) in the JTAG chain\n", nbDevices);

2.5、获得JTAG链上芯片的ID

大部分的芯片JTAG模块都支持IDCODE指令，这个指令对应的DR寄存器是32位，具体数值代表者不同芯片的ID。

不同于BYPASS指令，INCODE指令的IR寄存器数值不是标准的，我们可以通过器件手册来查询。还有一种方法，当TAO控制器的状态处于Test-Logic-Reset时，它都会将INCODE数据写入DR寄存器中，我们可以据此读出DR寄存器的内容，C语言代码如下：

// 步骤1：强制进入复位状态（Test-Logic-Reset）
// 这个状态会自动将所有芯片的IDCODE加载到DR寄存器
for(i=0; i<5; i++) JTAG_clock(TMS);  // 连续5个TMS=1，强制所有芯片进入复位状态

// 步骤2：切换到Shift-DR状态（准备读取数据寄存器）
JTAG_clock(0);    // TMS=0：复位状态 → 运行/空闲状态
JTAG_clock(TMS);  // TMS=1：运行/空闲状态 → 选择DR扫描状态
JTAG_clock(0);    // TMS=0：选择DR扫描状态 → 捕获DR状态（芯片准备数据）
JTAG_clock(0);    // TMS=0：捕获DR状态 → 移位DR状态（可以开始读取数据）

// 步骤3：读取每个芯片的IDCODE
for(i=0; i < nbDevices; i++)  // nbDevices是之前计算出的芯片数量
{
    // 从TDO读取32位数据（即芯片的ID身份证号）
    // 注意：读取顺序是从链的末端开始（最后1个芯片→第1个芯片）
    printf("IDCODE for device %d is %08X\n", i+1, JTAG_read(32));
}

3、边界扫描

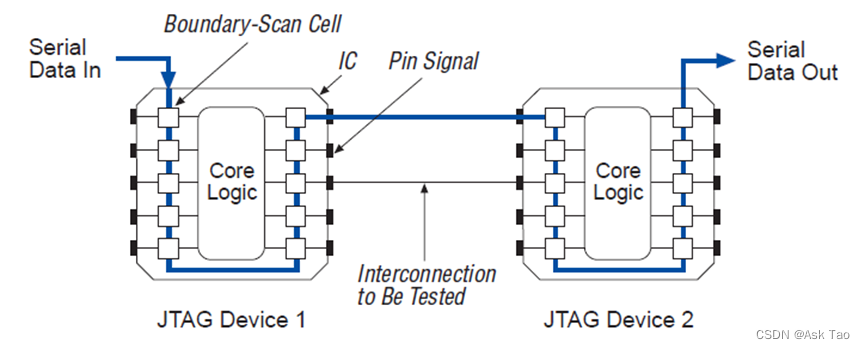

本章节讲解JTAG的边界扫描。当TAP控制器进入“boundary-scan”的状态，其实也就是IR寄存器存入SAMPLE指令、EXTEST指令等，此时对应的DR寄存器就是边界扫描寄存器，这个寄存器将每个I/O单元连接在一起并且可以控制每个引脚。

图11

当芯片正常过程当中也是可以进行边界扫描的，例如对正常运行中的FPGA进行边界扫描，它可以将每个管脚的状态显示出来。

3.1、SAMPLE

现在我们尝试读取管脚的值，对应的IR寄存器的指令是SAMPLE。每个芯片的具体指令数值不同，查找数据手册或者芯片的BSDL文件来获取具体的指令。BSDL全称是boundary scan description language，它是硬件描述语言（VHDL）的一个子集。

一个BSDL文件其实就是一个描述边界链的VHDL文件。下面是阿尔特拉的BSDL文件（Cyclone EP1C3 in TQFP 100 pins package）：

// 芯片型号：Altera Cyclone EP1C3 (100脚TQFP封装)
attribute INSTRUCTION_LENGTH of EP1C3T100 : entity is 10;
// IR寄存器长度 = 10位 (设置指令需发送10位二进制数)

attribute INSTRUCTION_OPCODE of EP1C3T100 : entity is
  "BYPASS            (1111111111), "&  // 全1：跳过芯片指令
  "EXTEST            (0000000000), "&  // 全0：外部电路测试指令
  "SAMPLE            (0000000101), "&  // 读引脚状态指令：二进制0000000101
  "IDCODE            (0000000110), "&  // 读芯片ID指令：二进制0000000110
  "USERCODE          (0000000111), "&  // 读用户代码指令
  "CLAMP             (0000001010), "&  // 钳位输出指令
  "HIGHZ             (0000001011), "&  // 高阻态输出指令
  "CONFIG_IO         (0000001101)";    // 配置IO指令

attribute INSTRUCTION_CAPTURE of EP1C3T100 : entity is "0101010101";
// 芯片启动时IR寄存器的默认值：0101010101 (测试用)

attribute IDCODE_REGISTER of EP1C3T100 : entity is
  "0000"&               // 4位版本号 (Version)
  "0010000010000001"&   // 16位部件号 (Part Number = 0x2081)
  "00001101110"&        // 11位制造商ID (Altera编码 = 0x036)
  "1";                  // 固定最低位必须为1 (IEEE标准要求)

attribute BOUNDARY_LENGTH of EP1C3T100 : entity is 339;
// 边界扫描链总长度 = 339位 (包含所有引脚的控制/状态位)

从上面这个文件我们可以知道：

1. IR寄存器的长度是10位；
2. IR指令寄存器的指令清单，比如SAMPLE的是0000000101，也就是0x005；
3. 该器件的IDCODE，00001101110是厂商的代号（阿尔特拉）；
4. 边界扫描链的长度是339位。

边界扫描寄存器有339位，并不意味着有339个管脚。

每一个管脚都有一个IO pad（芯片管脚处理模块），IO pad用1~3位寄存器（取决于该管脚是输入、三态输出或是输入输出均可）。当然一些IO pad包含的寄存器不一定包含在边界扫描链中。这就解释了为什么这个100管脚的芯片有339位的边界扫描寄存器。

接着看BSDL文件：

// 边界扫描寄存器定义（每个引脚对应3个扫描单元）
attribute BOUNDARY_REGISTER of EP1C3T100 : entity is
  // --- 引脚100的扫描单元组（组0） ---
  "0   (BC_1, IO100, input, X)," &  // [索引0] 输入单元：采样IO100引脚电平
  "1   (BC_1, *, control, 1)," &    // [索引1] 控制单元：控制输出使能（1=禁用输出）
  "2   (BC_1, IO100, output3, X, 1, 1, Z)," &  // [索引2] 输出单元：当控制单元=1时输出高阻态(Z)

  // --- 引脚99的扫描单元组（组1） ---
  "3   (BC_1, IO99, input, X)," &   // [索引3] 输入单元：采样IO99引脚电平
  "4   (BC_1, *, control, 1)," &    // [索引4] 控制单元（控制引脚99输出使能）
  "5   (BC_1, IO99, output3, X, 4, 1, Z)," &  // [索引5] 输出单元：受索引4控制

  ... // 其他引脚定义（省略）...

  // --- 引脚1的扫描单元组（组112） ---
  "336 (BC_1, IO1, input, X)," &    // [索引336] 输入单元：采样IO1引脚电平
  "337 (BC_1, *, control, 1)," &    // [索引337] 控制单元（控制引脚1输出使能）
  "338 (BC_1, IO1, output3, X, 337, 1, Z)";  // [索引338] 输出单元：受索引337控制

这一段罗列了边界扫描寄存器的339位的用途。

例如，处于第4位（其实是位3，从0开始计算的）保存的是管脚99的值。

现在读取边界扫描寄存器，并且将管脚99的值打印出来：

// 步骤1：强制进入复位状态（Test-Logic-Reset）
for(i=0; i<5; i++) JTAG_clock(TMS);  // 连续5个TMS=1，重置所有芯片状态

// 步骤2：切换到Shift-IR状态（准备设置指令寄存器）
JTAG_clock(0);     // TMS=0：复位状态 → 运行/空闲状态
JTAG_clock(TMS);   // TMS=1：运行/空闲状态 → 选择DR扫描状态
JTAG_clock(TMS);   // TMS=1：选择DR扫描状态 → 选择IR扫描状态
JTAG_clock(0);     // TMS=0：选择IR扫描状态 → 捕获IR状态
JTAG_clock(0);     // TMS=0：捕获IR状态 → 移位IR状态（开始发送指令）

// 步骤3：发送SAMPLE指令（0000000101）
// 注意：发送顺序是LSB先发（从右向左）
JTAG_clock(1);     // 第1位（LSB）：1
JTAG_clock(0);     // 第2位：0
JTAG_clock(1);     // 第3位：1
JTAG_clock(0);     // 第4位：0
JTAG_clock(0);     // 第5位：0
JTAG_clock(0);     // 第6位：0
JTAG_clock(0);     // 第7位：0
JTAG_clock(0);     // 第8位：0
JTAG_clock(0);     // 第9位：0
JTAG_clock(0 | TMS); // 第10位（MSB）：0 + TMS=1（退出移位状态）

// 步骤4：切换到Shift-DR状态（准备读取引脚数据）
JTAG_clock(TMS);   // TMS=1：退出IR状态 → 更新IR状态（指令生效）
JTAG_clock(TMS);   // TMS=1：更新IR状态 → 选择DR扫描状态
JTAG_clock(0);     // TMS=0：选择DR扫描状态 → 捕获DR状态（准备数据）
JTAG_clock(0);     // TMS=0：捕获DR状态 → 移位DR状态（开始读取）

// 步骤5：读取边界扫描链数据（339位）
uint8_t BSB[339];  // 存储边界扫描数据的数组
JTAG_read(BSB, 339); // 从TDO读取339位数据到BSB数组

// 步骤6：提取引脚99的状态（根据BSDL文件，IO99在索引3）
printf("Status of pin 99 = %d\n", BSB[3]);
// BSB[3]对应引脚99的输入单元值（0=低电平，1=高电平）

3.2、边界扫描寄存器

下图是阿尔特拉数据手册中TAP状态寄存器、IR寄存器、DR寄存器结构图，各层级关系比较一目了然。

图12

从图12中我们可以得出以下信息：

1. IR指令寄存器（Instruction Register）的值决定采用什么指令以及选择对应的DR寄存器（Data Register）；
2. Bypass Register只有一位，其指令BYPASS我们上文已经讲过，其提供从TDI到TDO最短路径；
3. 边界扫描寄存器是个移位寄存器，由芯片上所有的管脚BSC组成。

阿尔特拉的BSC全称是Booundary scan cell，它可以将信号施加到管脚，或者获得管脚上的数据和内部逻辑信号。我们JTAG测试的数据也是串行输入到BSC单元中，捕获到的数据也是串行从BSC输出，进而判断测试结果。根据我的理解，此处的BSC就是我们上文提到的IO pad芯片管脚处理模块。

3.3、JTAG还可以做什么？

1. 控制芯片的引脚状态，对应的IR指令为EXTEST，表示外部测试，可以让输出管脚输出高低逻辑电平，根据输入接受到的电平信号检测JTAG链中任何设备管脚处的开路和短路情况；
2. 用于FPGA和CPLD的配置；
3. JTAG接口可以作为调试端口。

对Jtag的基础学习就到这里

图13
