"大家好，这节我们来讲协议设计。本节讲两种协议桢格式设计：简化版和专业版

简化版适合学生去做些小项目开发用，可以更好的规范自己开发框架和代码习惯；
专业版就更适合做企业级产品开发用。

一、简化版

1. 协议设计

解释说明：

1. 为什么很多协议的帧头都喜欢用0x55、0xAA？

   • 调试定位。把0x55转为二进制 = 01010101，把0xAA转为二进制 = 10101010，发现这个两个值都是0101或1010翻转的顺序，如果你用示波器去调试信号，可以很好的定位到数据帧的帧头位置，因为它是一个很标准的方波。
   • 自动波特率识别。有些产品它支持自动识别波特率，这个原理就是监测每个比特周期的跳变，也就是通过测量对方发过来的连续跳变间隔来自动校准，像0x55、0xAA就是很标准的上下沿跳变，假设检测到3次跳变时间点是t1，t2，t3，那么实测波特率 = 1 / ((t3 - t1)/2 )

2. 命令ID是什么意思，怎么用？
   比如说现在有两个设备：一个发送端一个接收端，发送端向接收端发送几帧数据，其中这几帧数据的命令ID字段分别是0x01、0x02、0x03，那么接收端就会去解析这几帧数据，如果读出命令ID是0x01后，就点亮LED1，如果是0x02，那么就点亮LED2。。。简而言之，不同的命令ID对应不同的处理动作。

3. “数据长度”和“数据”字段 能干嘛、怎么用？
   同样现在有两个设备，设备1和设备2，那么我现在需要通过设备1去控制或者配置设备2的功能参数（假定配置5个参数，分别配置为1、2、3、4、5），那么在这帧数据中具体表现为：“数据长度”字段就等于5，而“数据字段”就是5个字节，分别是1、2、3、4、5。

4. 什么是校验码，怎么用，有什么用？
   你可以理解为校验码就是一种验算机制，可以确保双方数据通信的完整正确性。
   怎么计算呢？好比我们现在的数据帧格式是“帧头+命令+数据长度+数据+校验码+帧尾”，那么你就可以选择校验码只对重要数据进行验算（命令+数据长度+数据），常用的验算方法有和校验，和校验就是对数据进行求和计算，在这里就是把“命令ID、数据长度、数据”这三者的值加起来就等于校验码的值，然后在接收端同样也对接收到的“命令ID、数据长度、数据”进行验算，如果发送端的验算值等于接收端的验算值，那么我们就认为这帧数据完整且正确。

2. 举例说明

示例一： 让单片机一去控制单片机二打开LED灯，无需应答。（双方约定0x01为打开LED的指令，且无需其他参数配置）
解： 那么就表示0x01为命令ID，无需参数配置就表示不需要携带有效数据，即不需要数据段，且数据长度为0。
所以完整数据帧为：帧头 + 命令ID + 数据长度 + 校验码 + 帧尾
（单片机一发送） 0x55 0x01 0x00 0x00 0x01 0xFF

示例二： 让单片机一设置单片机二的两个参数为0x0A和0x0B，需要应答。（双方约定0x02为设置参数的指令）
解： 那么就表示0x02为命令ID，配置两个参数为0x0A和0x0B就表示数据长度为2，并携带2个字节的有效数据，分别是0x0A和0x0B。
所以完整数据帧为：帧头 + 命令ID + 数据长度 + 数据 + 校验码 + 帧尾
（单片机一发送） 0x55 0x02 0x02 0x00 0x0A 0x0B 0x19 0xFF

单片机二接收到单片机一发来的数据后进行参数配置并立即应答：
所以应答数据帧为：帧头 + 命令ID + 数据长度 + 数据 + 校验码 + 帧尾
（单片机二应答） 0x55 0x02 0x01 0x00 0x01 0x04 0xFF

补充说明：

1. 什么是小端，什么是大端？
   大小端就是指字节数据在内存当中的存储格式。
   小端：就是指低字节存放在低位，高字节存放在高位；
   大端：就是指低字节存放在高位，高字节存放在低位；
   对于大多数Cortex-M系列MCU默认采用小端模式，但也可以用实际代码去验证；
   举个代码例子就明白了：uint32_t num = 0x12345678; 那么0x12是高字节，0x78是低字节，由于uint32_t占四个字节，那么就假设变量(num)存放的地址是0x00到0x03。
   如果是小端模式下，则0x78存放在地址0x00上，0x12存放在0x03上；
   如果是大端模式下，则0x78存放在地址0x03上，0x12存放在0x00上；

3. 协议封包（代码设计）

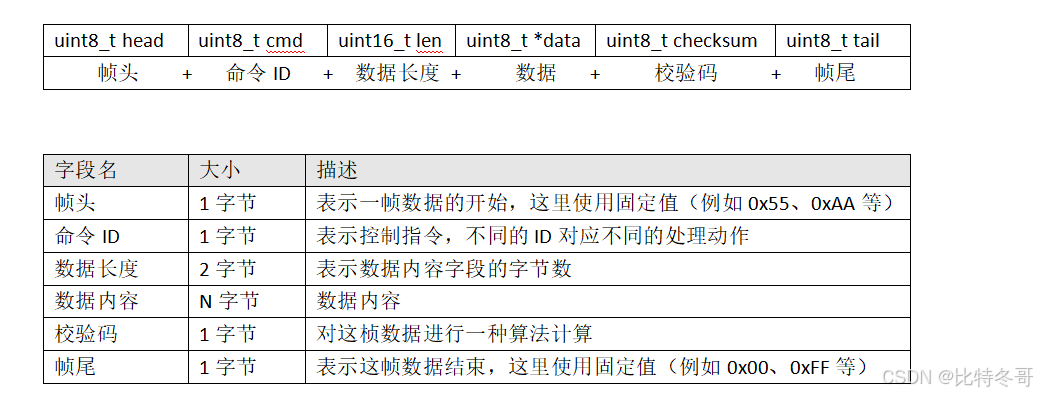

①定义协议帧结构体

typedef struct
{
    uint8_t head;       // 帧头
    uint8_t cmd;        // 命令ID
    uint16_t len;       // 数据长度（小端模式）
    uint8_t *data;      // 数据内容
    uint8_t checksum;   // 校验码（和校验）
uint8_t tail;       // 帧尾
} SimpleProtocolFrame;

②计算校验和（命令ID + 数据长度 + 数据内容）

uint8_t calculate_checksum(uint8_t cmd, uint16_t len, const uint8_t *data)
{
    uint8_t sum = cmd;
    sum += (len & 0xFF);        // 添加数据长度（小端模式：先低字节后高字节）
    sum += ((len >> 8) & 0xFF);
	for (uint16_t i = 0; i < len; i++)  // 添加数据内容
	{
        sum += data[i];
    }

	return sum;
}

③协议封包

//参数：frame - 协议帧结构体      buffer - 发送缓冲区
//返回：封包后的数据长度
uint16_t simple_protocol_pack(const SimpleProtocolFrame *frame, uint8_t *buffer)
{
    uint16_t idx = 0;
    buffer[idx ++] = frame->head;
    buffer[idx ++] = frame->cmd;
    buffer[idx ++] = frame->len & 0xFF;       // 低字节
    buffer[idx ++] = (frame->len >> 8) & 0xFF; // 高字节

    if (frame->len > 0 && frame->data != NULL) {
        memcpy(&buffer[idx ], frame->data, frame->len);
        idx += frame->len;
    }

    buffer[idx ++] = frame->checksum;
    buffer[idx ++] = frame->tail;
	return idx ;
}

④协议发送

void send_protocol_frame(uint8_t cmd, const uint8_t *data, uint16_t data_len)
{
    SimpleProtocolFrame frame;
    uint8_t buffer[256];  // 发送缓冲区

    // 填充帧结构
    frame.head = 0x55;
    frame.cmd = cmd;
    frame.len = data_len;
    frame.data = (uint8_t*)data;  // 去除const限定
    frame.checksum = calculate_checksum(cmd, data_len, data);
    frame.tail = 0xFF;

    // 封包
    uint16_t frame_len = simple_protocol_pack(&frame, buffer);

    // 发送
	uart_send_buffer(buffer, frame_len);
}

⑤应用示例

// 示例1：发送无数据帧（打开LED）
send_protocol_frame(0x01, NULL, 0);

// 示例2：发送带参数帧
uint8_t params[] = {0x0A, 0x0B};
send_protocol_frame(0x02, params, sizeof(params));

二、专业版

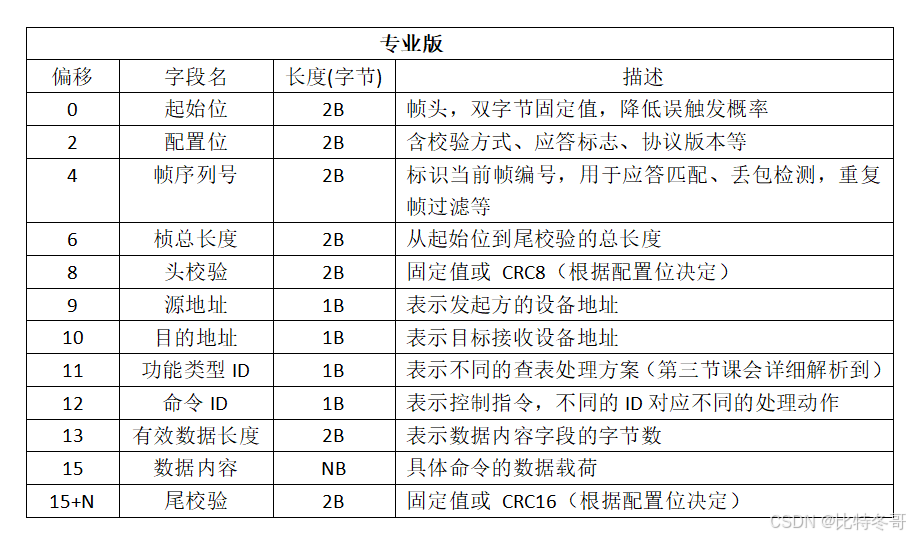

1.协议设计

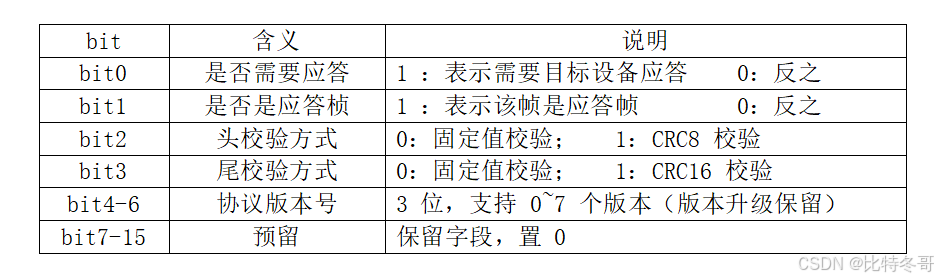

（1）配置位结构说明：

（2）CRC校验说明
CRC（Cyclic Redundancy Check，循环冗余校验）是一种通过位移和异或实现的复杂数学运算。

问：见下，为什么是“CRC-8（多项式0x07）”和“CRC-16（多项式0x1021）”？
解：这些多项式是由国际标准组织定义的，也经过相关数学验证，可以提供最优的错误检测能力。

①CRC-8（多项式0x07）

uint8_t crc8(const uint8_t *data, uint16_t len) {
    uint8_t crc = 0x00; // 初始值
    while(len--) {
        crc ^= *data++;
        for(uint8_t i=0; i<8; i++)
            crc = (crc & 0x80) ? (crc << 1) ^ 0x07 : (crc << 1);
    }
    return crc;
}

②CRC-16（多项式0x1021）

uint16_t crc16(const uint8_t *data, uint16_t len) {
    uint16_t crc = 0xFFFF; // 初始值
    while(len--) {
        crc ^= (uint16_t)(*data++) << 8;
        for(uint8_t i=0; i<8; i++)
            crc = (crc & 0x8000) ? (crc << 1) ^ 0x1021 : (crc << 1);
    }
    return crc;
}

（3）为什么要有源地址和目的地址？
因为在实际产品开发中，并不是单纯的设备A发送给设备B，然后设备B就去直接处理了，因为一个产品里面会涉及到多条通信线路，而其他设备无法直接与设备A通信，但它可以与设备B通信，所以设备B就起到了数据转发的作用，相应的就引入了源地址和目的地址去辨别处理。

2.举例说明

3.协议封包（代码设计）

那么专业版的协议设计我就先讲到这里，其他举例说明和协议封包（代码设计）部分也不多赘述了，大家可以参考简化版讲的部分进行设计，有什么疑问可以留言评论区或后台私信，我们下节课再见！
