解放CPU的幕后英雄——全景深度解读“DMA如何搬运ADC数据”

引言：让数据流转不再卡壳

在智能设备、物联网和工业自动化等领域，嵌入式系统正变得越来越复杂。无论是环境监测、医疗仪器还是机器人控制，都离不开对外部世界的感知。而这种感知，大多依赖于模拟信号（如温度、电压、声音）的采集与数字化处理。ADC（模数转换器）就是实现这一转换的关键角色。

但你有没有想过，当采样速率很高或者通道很多时，如果还让CPU一条条地读取ADC结果，会不会拖慢整个系统？答案显然是肯定的。这时候，“DMA”就像一位勤劳的小工人，无声无息地帮你把数据从ADC搬运到内存，让CPU轻松做更重要的事。今天，我们就来聊聊“DMA如何搬运ADC数据”，带你从原理到实践，从优缺点到工程意义，一次性搞懂！

在本文正式开始前，各位客官，能学到别人的嵌入式开发经历就血赚！！！ 您若觉得有道理，不妨给作者一个善意的赞，彰显您的认可。

---

一、“DMA如何搬运ADC数据”是什么？

1.1 概念简述

**DMA（Direct Memory Access，直接存储器访问）**是一种让外设和内存之间直接传输数据、无需CPU干预的机制。在嵌入式MCU中，最常见的数据流动场景之一，就是将ADC采集到的数据，通过DMA自动转移到RAM指定区域。

1.2 技术原理

• ADC完成一次采样后，将结果存放在自己的寄存器（如ADC_DR）。
• DMA控制器被配置为监听这个寄存器。
• 一旦有新数据产生，DMA立即将其复制到RAM中的缓冲区。
• 整个过程无需CPU参与，也不需要中断服务程序反复处理，大大提升了效率。

简单来说，就是让“流水线”自动化，把繁琐重复的数据搬运工作交给专门硬件去做！

1.3 总线架构下的数据流动

在现代MCU内部，总线分为高速AHB总线和低速APB总线。通常情况下：

• ADC模块挂载在APB总线上；
• RAM和DMA控制器则挂载在AHB总线上。

当我们用DMA从ADC读取数据时，其实就是通过内部互联矩阵，把APB上的外设寄存器内容，高效地写入AHB上的内存空间。这种跨总线、高速直连，是现代芯片设计的一大亮点，也是实现高性能实时应用的重要基础。

---

二、“DMA如何搬运ADC数据”的实际例子

2.1 单通道连续采样——电池电压实时监控

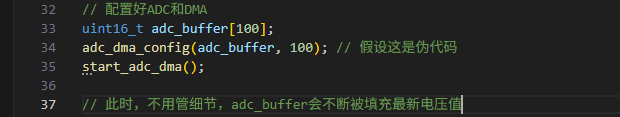

假设你要实时监控电池电压，每隔1ms采样一次：

C

只需等待或定期检查buffer内容，就能获取最新的数据序列，无需手动读取每一个值。这种方式非常适合低功耗设备，比如便携式医疗仪表或远程传感节点，可以极大降低主核负担，提高续航能力。

2.2 多通道批量采集——多路温度/压力传感同步记录

比如你有8路温度传感器，需要同时高速记录：

C

这样，每一路传感器的数据都会被自动分组、有序地写进内存，非常适合后续批量分析或上传云端。例如，在工业生产线上，对多个关键节点进行同步温度/压力检测，可以及时发现异常，实现预测性维护，大幅提升生产安全性与效率。

2.3 音频/振动等高速信号捕获——智能语音与机械健康诊断

对于音频输入、加速度计等高速信号，如果靠CPU轮询，很容易丢失关键瞬间。用DMA配合双缓冲机制，可以实现无缝、高速、不丢包的数据流转，为后续FFT分析等算法提供坚实保障。例如，在智能语音识别设备中，高速音频流通过DMA直达内存，为AI算法提供源源不断的新鲜“食材”。

同理，在风机、电机等旋转机械健康监测场景下，通过高频振动信号采集+FFT分析，可提前发现轴承磨损、失衡等隐患，有效避免重大事故发生。

2.4 医疗仪表与科学实验——精准波形捕获与分析

心电图（ECG）、脑电图（EEG）、血氧仪等医疗设备，对模拟信号精度和连续性的要求极高。如果采用传统软件轮询方式，不仅容易丢包，还可能引入抖动噪声。而利用DMA+ADC组合，可以稳定、高效地获得长时间连续波形，为医生诊断或科研分析提供可靠依据。

---

三、“DMA如何搬运ADC数据”的优缺点分析

优点详解

（1）极大减轻CPU负担

传统方式下，每次采样都要触发中断或轮询读取，这会占用大量CPU时间。而有了DMA，只需配置一次即可持续运行，让主核专注于算法处理、通信等更高级任务。例如，在RTOS多任务环境下，用好DMA可以显著减少上下文切换次数，提高整体响应速度和系统吞吐率。

（2）提升系统实时性和稳定性

由于硬件级别直连，总线带宽利用率高，不易出现延迟和堵塞现象。尤其在多任务RTOS环境下，可以显著减少死锁、中断丢失等问题，提高整体鲁棒性。不少工业级产品甚至把“全流程硬件自动化”作为卖点，以保证7x24小时无故障运行能力。

（3）支持高速、大批量数据流

对于音频、图像等大吞吐量应用，用软件根本忙不过来，而DMA能轻松应对上万甚至十几万次每秒的数据流转需求，是高性能产品不可或缺的一环。在边缘AI推理、本地特征提取等创新功能落地过程中，更是必不可少的底层支撑技术之一。

（4）便于扩展多通道、多缓冲区管理

通过灵活配置，可以实现循环队列、双缓冲甚至链表模式，为复杂应用场景提供强大支撑。例如，多路并发视频流、多维运动捕捉，都可以借助此机制实现毫秒级同步与切换，大幅提升用户体验与产品竞争力。

（5）降低整体功耗

虽然单次执行消耗略增，但由于整体运行时间缩短，总体功耗反而下降，非常适合对续航敏感的新型IoT终端设备。同时，由于主核空闲时间增加，还可进入低功耗睡眠模式进一步节能降耗。

缺点剖析

（1）初学者上手门槛略高

涉及寄存器配置较多，需要理解总线结构和外设映射，否则容易出错导致死机或异常行为。但一旦掌握，其威力巨大！

（2）调试难度稍增

如果buffer溢出、中断未及时响应或者地址设置错误，有可能造成隐蔽bug。因此建议结合逻辑分析仪/示波器辅助验证，并做好边界保护措施。此外，多通道交错模式下还需注意缓存区排列顺序，以免后续解析混乱导致误判结果。

（3）部分低端MCU资源有限

极小型芯片可能没有独立DMA模块或者只有少数通道，需要合理规划资源分配，否则影响其他外设正常使用。有些平台还存在不同外设共享同一组DMAMUX的问题，要特别留意资源冲突风险。

---

四、如何理解“DMA如何搬运ADC数据”？

可以把它想象成工厂里的自动传送带——以前所有零部件都靠人工逐个搬运，现在只需按下按钮，全自动机械臂就能精准、高效地把货物送达目的地。同理，有了DMA，你再也不用担心因人为操作不及时而丢失关键信息，可以放心大胆地设计各种高级功能，把有限资源发挥到极致！

从工程师视角看，“用好DMA”代表着现代嵌入式开发向智能化、高性能演进的重要标志。这不仅仅是技术升级，更体现了软硬协同优化思维：敢于借助工具解决瓶颈，用最合适的方法释放最大潜力。这也是为什么越来越多国产MCU开始强化自身的总线互联与外设直连能力，为中国智造注入新动力！

此外，它还推动团队协作更加专业化——软硬结合的人才能够更好沟通需求与实现路径，加速知识沉淀与经验积累，让整个组织持续进步，而不是重复踩坑浪费资源。

---

五、如何使用“DMA如何搬运ADC数据”？

步骤一：选择支持该功能的平台

查阅芯片手册确认目标MCU是否具备独立且可编程的DMA控制器，以及对应外设（如ADC）的直连能力。例如STM32F系列绝大多数型号都支持此特性；部分低端型号则需要额外关注资源限制。如果预算允许，可选择更高级别型号，为未来功能拓展留足空间。

步骤二：正确初始化各项参数

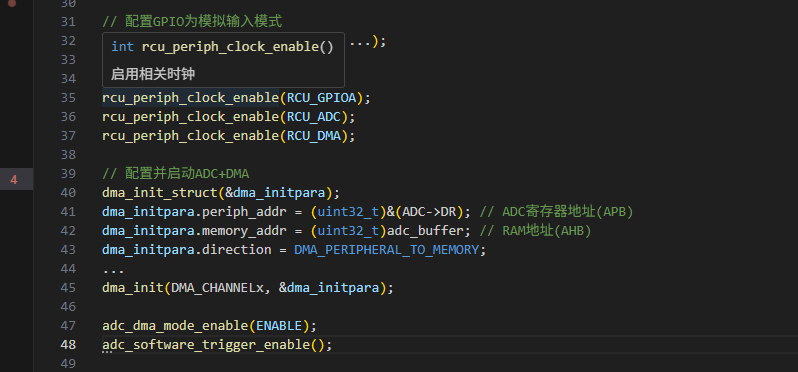

以STM32为例，大致流程如下：

C

注意事项：

• 地址必须正确匹配；
• 缓冲区大小要足够防止溢出；
• 可选开启循环模式，实现持续流转；
• 必须确保相关时钟全部打开，否则无法正常工作；

如果涉及多通道交错，还需根据芯片文档设置扫描顺序及对应buffer排列规则，以免后续解析混乱导致误判结果。同时建议开启满缓冲/半缓冲中断，实现异步处理最大限度提高效率。

步骤三：处理中断与异常情况

一般情况下，可设置满缓冲/半缓冲中断，在回调函数里进行后续处理，如滤波、上传或报警。如果追求极限性能，还可采用双缓冲策略，实现无缝切换，提高系统吞吐率和实时响应能力。在团队协作过程中，应及时记录典型案例形成知识库，为后续维护升级提供宝贵参考资料。

---

六、“理解‘DMA如何搬运ADC数据’的意义”

为什么说深入掌握这个技能如此重要？它到底解决了哪些痛点，又推动了哪些行业进步？

（1）推动智能设备迈向高阶应用

没有强大的后台支撑，就无法实现AI推理、高速通信、多源融合等新兴场景。而“硬件级别自动化”正是这些创新背后的基石，让小小MCU也能玩转“大项目”。

（2）加速产品迭代与市场竞争力提升

同样一款方案，有无高效采集决定了上市速度和用户体验。企业能够更快推出新品，占领先机，实现技术壁垒突破！

（3）促进软硬协同人才成长

只有真正吃透底层原理并善用工具的人才能写出健壮、高效且易维护的软件架构，这也是高级嵌入式工程师不可或缺的一项基本功！

（4）支撑智慧社会基础设施建设

随着IoT、大数据等新兴产业爆发，对终端设备稳定性、安全性要求越来越高。而像“硬件级别自动化”这样的基础设施，将成为支撑创新的重要基石，为未来智慧社会打下坚实底座！

---

总结与展望：“让效率飞起来”

综上所述，“利用DMA自动搬运ADC数据”，虽然隐藏在微控制器内部，却像魔法一样赋予了一颗芯片无限可能。从原理到实践，从优势到挑战，它都是每一个嵌入式工程师必须掌握的重要知识。如果你想做出高质量、高可靠性的智能产品，对这一细节绝不能掉以轻心，而要深入其本质，把握住每一个环节！

未来随着万物互联时代来临，对设备体积、性能和灵活性的要求越来越高。而像“硬件级别自动化”这样的基础设施，将成为支撑创新的重要基石。不论你是初学者还是资深专家，都值得花时间去钻研并善加利用。如果还有具体疑问或者想了解某款芯片的数据手册细节，欢迎随时交流探讨，共同成长进步！
