GPS定位器供电芯片优势解读

宽电压输入：H6203G/H6266B支持8V-120V的宽输入电压范围，内置150V高压MOS，能够轻松应对车辆电压波动，特别是在刹车瞬间产生的高尖峰电压情况下提供有效保护。

高效能：转换效率高达95%，低待机功耗，显著延长GPS设备的续航时间。典型开关频率为130KHz，在轻负载时进入PWM+PFM模式，进一步提升能效。

输出峰值电流：提供1.5A持续电流和4A峰值瞬间电流，确保GPS设备即使在需要瞬间大电流（如联网通信）时也能稳定工作。

多重保护机制：软启动功能(SS)防止启动过冲，过流保护(OCP)、过热保护(OTP)和输出短路保护(SCP)提供全面容错操作，大大提高了GPS产品的可靠性和使用寿命。

成本优势明显：相较于同类产品，H6203G/H6266B具有明显的成本优势，同时提供现成方案参考和专业技术支持，极大简化了设计流程，降低了整体开发成本。

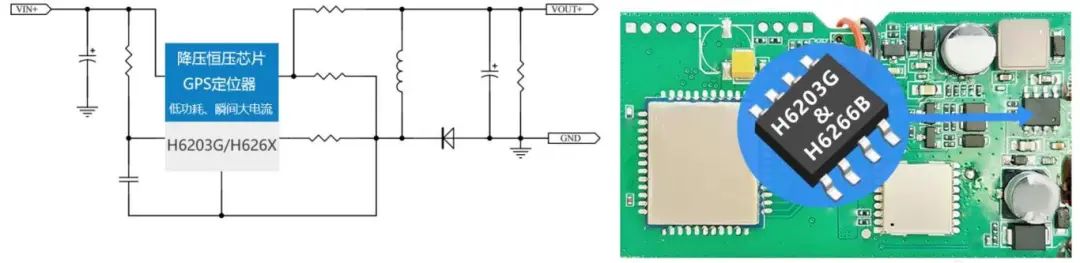

方案介绍

芯片特征
内置150V高压MOS管
可支持48V 60V 80V 100V 120V降压3.3V 5V 12V的应用
典型的1.5A持续电流，4A峰值瞬间电流
转换效率可达95%
待机功耗低，电压精度高，纹波小
输出线损电压补偿，外围电路简洁
带软启动功能(SS)，过流保护功能(OCP)，过热保护功能(OTP)，带输出短路保护功能(SCP)等功能
动态响应优异，可扛打火和浪涌冲击

H6203G/H6266B外围元器件简单，系统应用灵活，转换效率高，系统体积小，内置过温保护、过流保护、短路保护等全套可靠性保护电路，动态响应快。

1.优异的动态响应：

H6203G/H6266B采用峰值电流模式控制方式，环路稳定，动态响应优异，能够迅速适应变化的工作负载，确保高效稳定的性能输出。

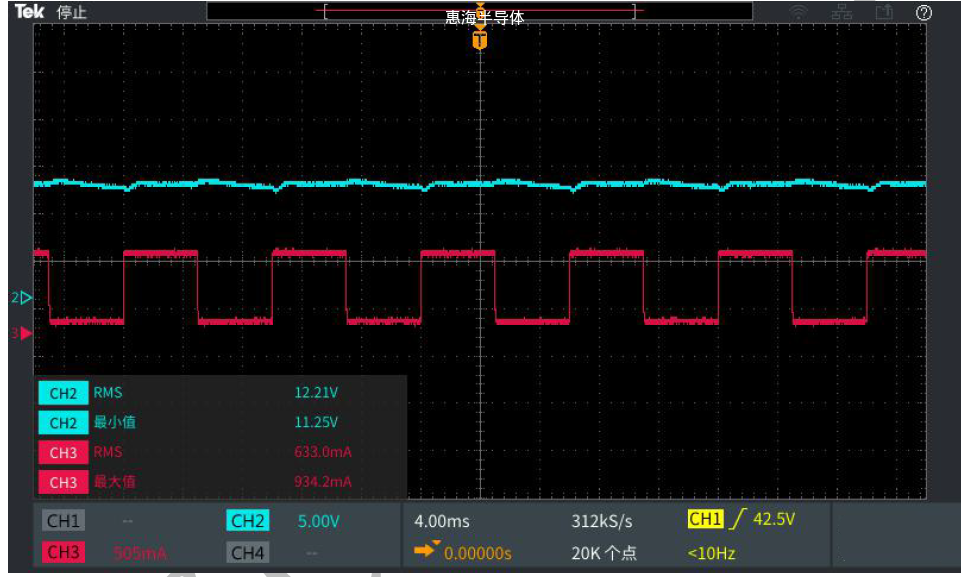

当Vin=24V 48V  70V，Vout=12V 10%-90%负载变化，动态响应波形如下：

CH1：输出电压
CH3：输出电流

2. 纹波小：

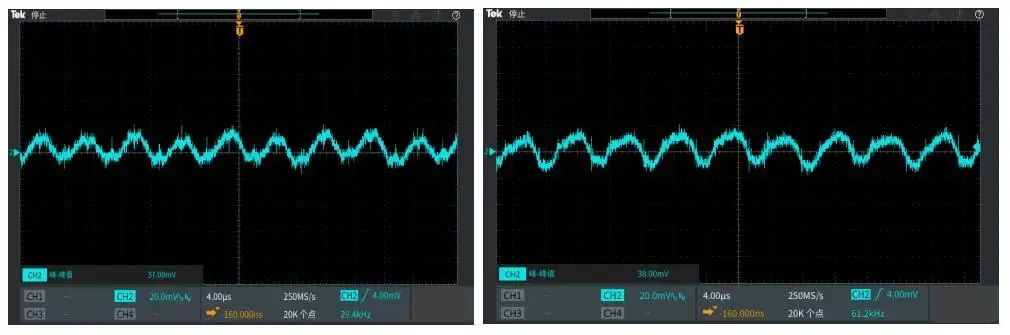

Vin=48V时，H6203G/H6266B纹波小，电源输出会更加平稳，减少了后端设备故障性和提高了产品性能‌。

H6203G/H6266B芯片典型应用场景

H6203G/H6266B降压恒压芯片广泛应用于需要高质量、高可靠性电源的电子领域，是车载定位器 、车载防盗器、行车记录仪、电子门锁等应用的理想选择。
