一、什么是功率放大器？

功率放大器，简称功放，是电子系统中一个至关重要的组成部分。它的核心任务不是放大电压，也不是放大电流，而是放大功率。

1）前置放大器（电压放大器）：像一个翻译官，负责将微弱的信号源（如麦克风、吉他拾音器）信息翻译成大家都听得懂的“语言”（标准的电压信号），但这个“语言”声音很小。

2）功率放大器：像一个巨型扬声器，它接收翻译官传来的“语言”，然后用巨大的能量将其“喊”出去，驱动最终的执行机构（如扬声器、电机）工作。

3）核心特点是：在输入信号的控制下，将电源提供的直流电能转换成与输入信号波形一致、但功率大得多的交流电能输出。

二、工作原理是什么？

功放的工作原理基于晶体管的开关或放大特性（也可以是电子管或MOSFET）。其核心电路结构通常是一个共集电极放大电路（射极跟随器），因为它具有电流放大能力和低输出阻抗的特性，非常适合驱动低阻抗负载（如喇叭）。

即通过三极管的电流控制作用把电源的功率转换成按照输入信号变化的电流，利用三极管的放大作用，集电极的电流永远是基极电流的放大，所以就可以得到放大的电流，然后经过不断地电流和电压放大，就完成了功率放大。能把滞留的输入功率转换成交流的输出功率 。

2.1基本工作过程：

1）输入信号：一个微弱的交流信号（例如音频信号）输入到功放电路的输入端。

2）偏置电路：为功率晶体管设置一个合适的静态工作点，使其工作在放大区（对于甲类、乙类、甲乙类）。

3）放大与控制：输入信号控制功率晶体管的基极（或栅极），从而控制晶体管集电极-发射极（或漏极-源极）之间的大电流的流动。这个大的电流变化波形与输入信号波形一致。

4）输出：放大后的大电流信号通过输出电容或直接耦合的方式，驱动负载（如扬声器）发出响亮的声音或使电机转动。

5）能量来源：整个过程中，被放大的能量并非来自输入信号本身，而是由外部直流电源提供的。功放只是起到了一个“能量阀门”的控制作用。

6）什么是静态工作点：就是线性部分和非线性部分的交点。线性部分为直流特性曲线UCE和IC的IV曲线，非线性部分就是三极管的输出特性曲线。静态工作点一定是直流负载线和交流负载线的交点。静态工作点选的太低，将导致截止失真，太高，则会产生饱和失真。

三、失真

失真是衡量功放性能优劣的关键指标，指输出信号波形与输入信号波形出现差异的现象。主要有以下几种：

3.1饱和失真

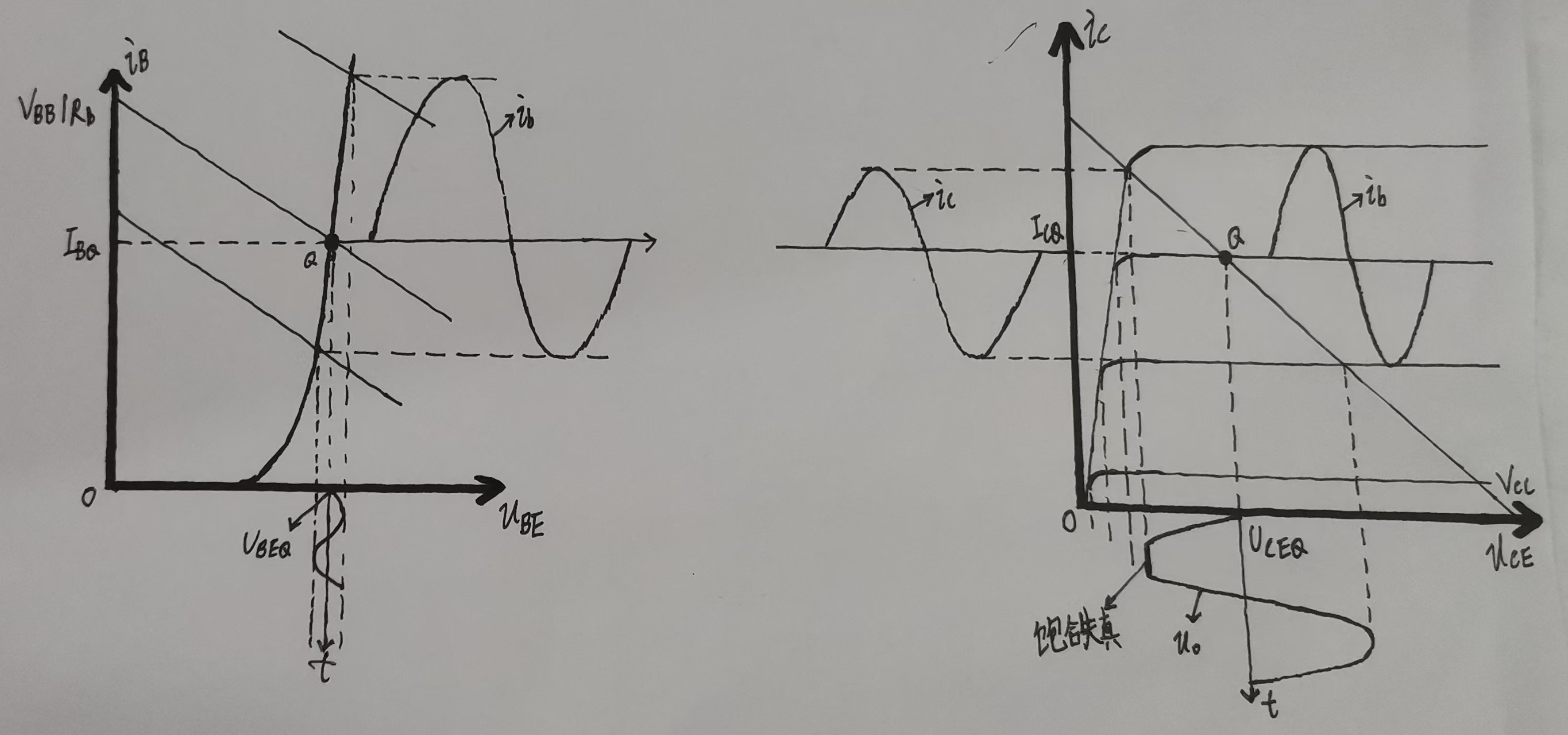

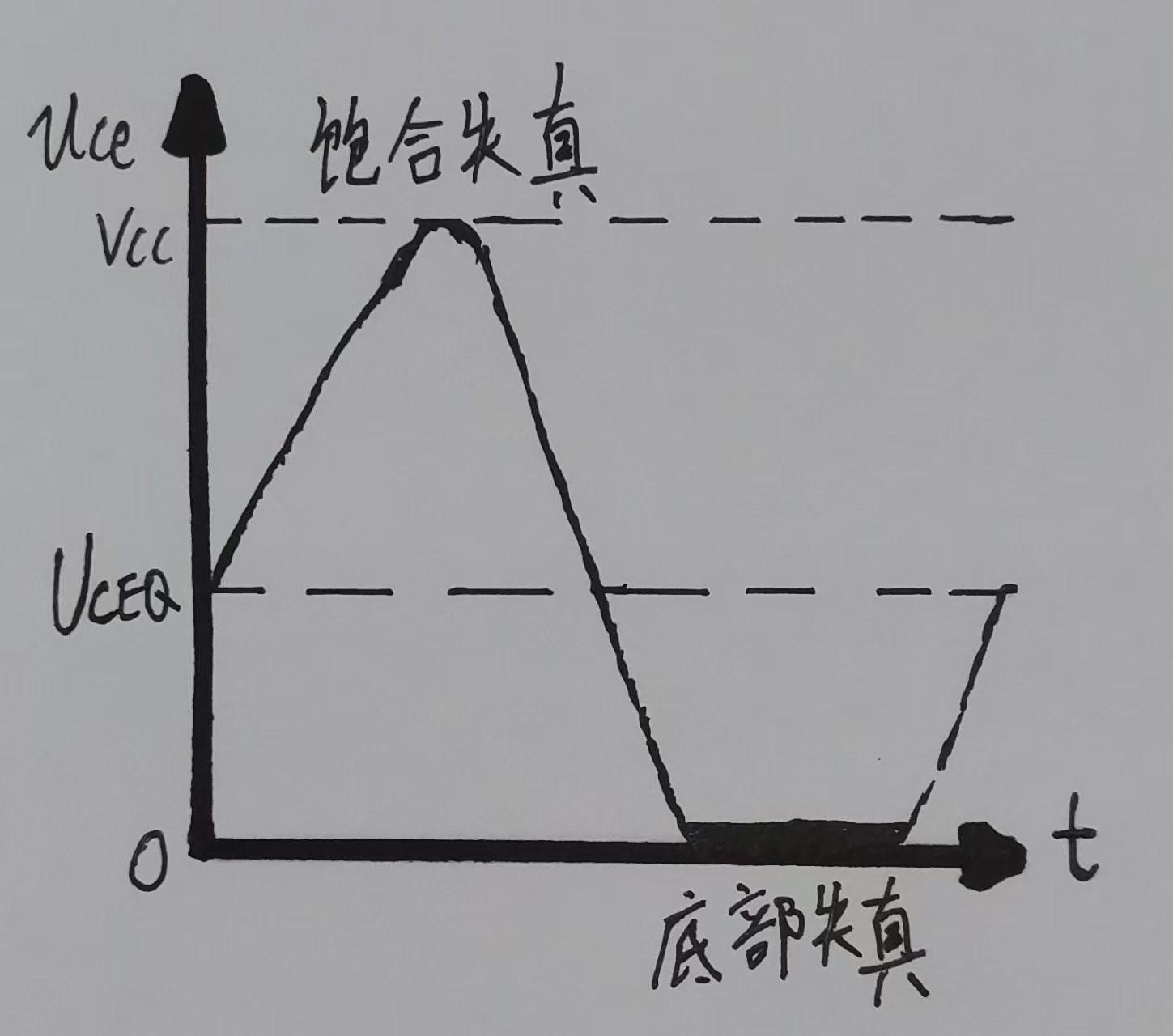

1）产生原因：静态工作点（Q点）设置得过高，过于靠近晶体管的饱和区。当输入信号的幅度较大时，正半周信号会使晶体管进入饱和状态。

2）物理过程：晶体管进入饱和区后，集电极电流达到最大值且不再随基极电流的增大而增大，失去放大作用，导致输出信号无法跟随输入信号变化。

3）波形特征：输出波形的顶部被削平，出现平顶现象。对于共发射极放大电路，输出波形顶部对应输入信号的负半周。

4）解决方法：

适当降低静态工作点电流（如增大下偏置电阻或减小上偏置电阻）。

降低集电极负载电阻的阻值。

提高电源电压。

3.2截止失真

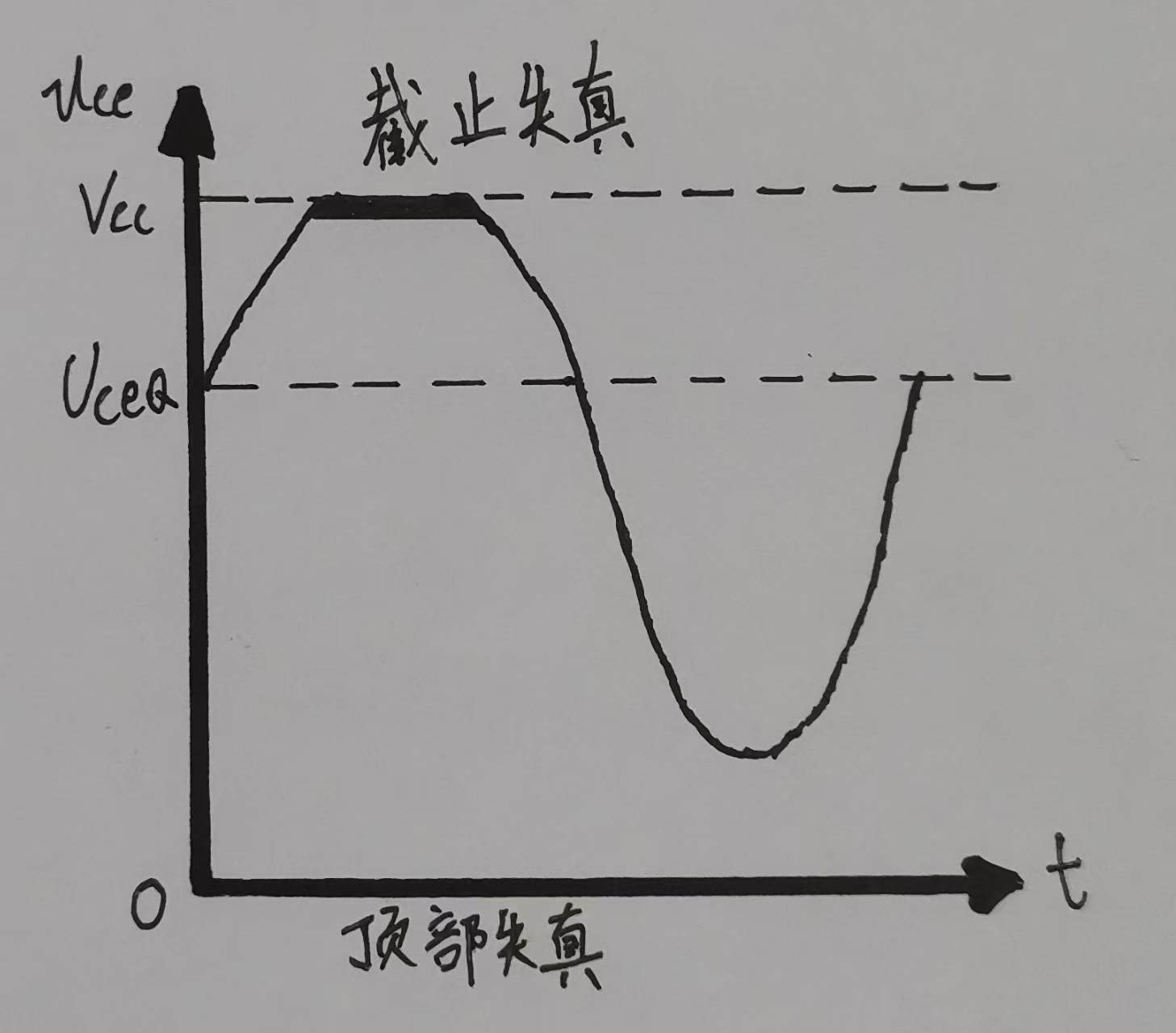

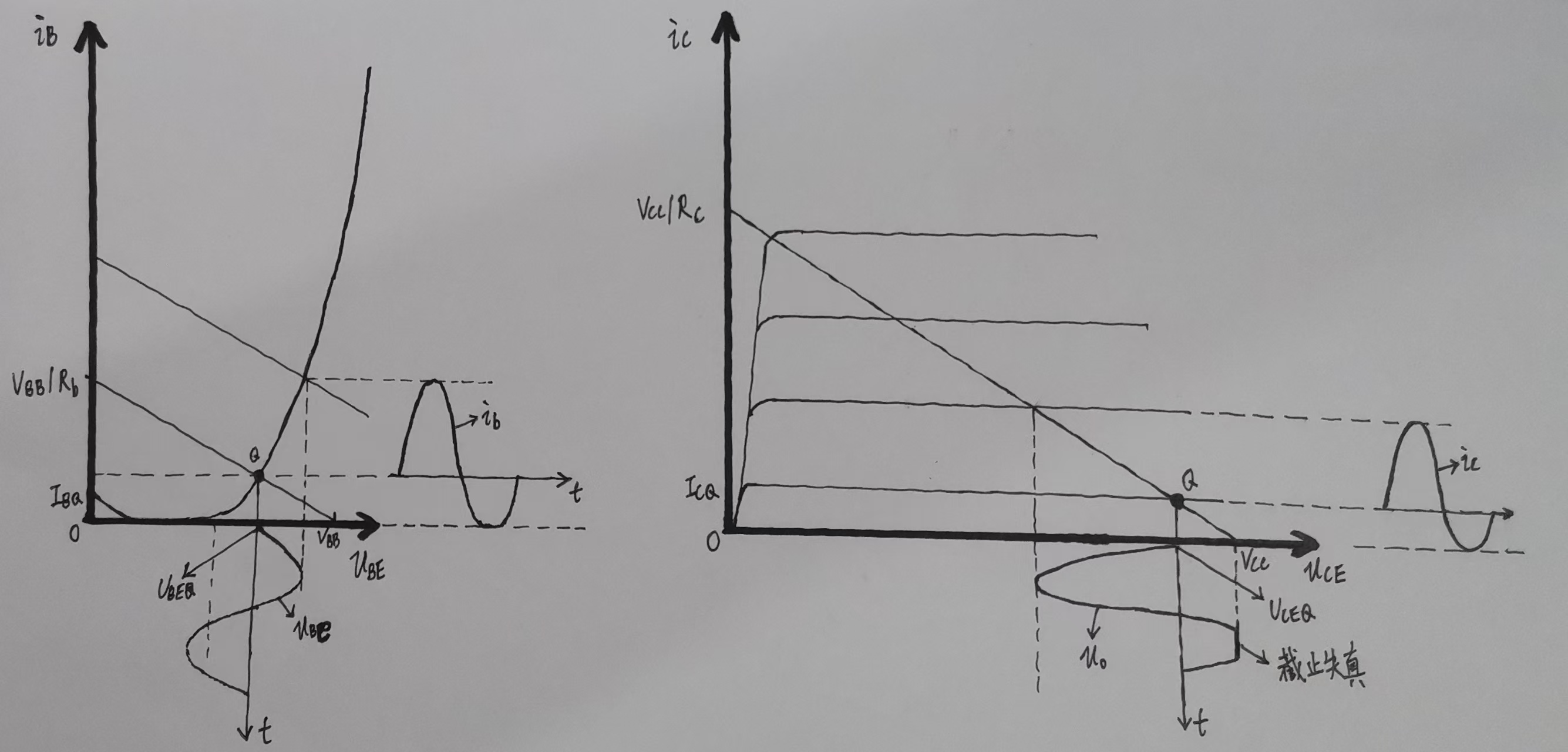

1）产生原因：静态工作点（Q点）设置得过低，过于靠近晶体管的截止区。当输入信号的幅度较大时，负半周信号会使晶体管进入截止状态。

2）物理过程：晶体管进入截止区后，集电极电流基本为零，不再随基极电流的变化而变化，失去放大作用，导致输出信号出现缺失。

3）波形特征：输出波形的底部被削平，出现平底现象。对于共发射极放大电路，输出波形底部对应输入信号的正半周。

4）解决方法：

适当提高静态工作点电流（如减小下偏置电阻或增大上偏置电阻）。

更换放大能力（β值）更强的晶体管。

在允许范围内适当增大输入信号的幅度。

3.3非线性失真（畸变）

1）谐波失真：由于放大器件（晶体管）输入输出特性的非线性，导致输出信号中产生了输入信号中没有的谐波成分（2倍频、3倍频等）。这是最常见的失真类型。总谐波失真越低，音质越纯净。

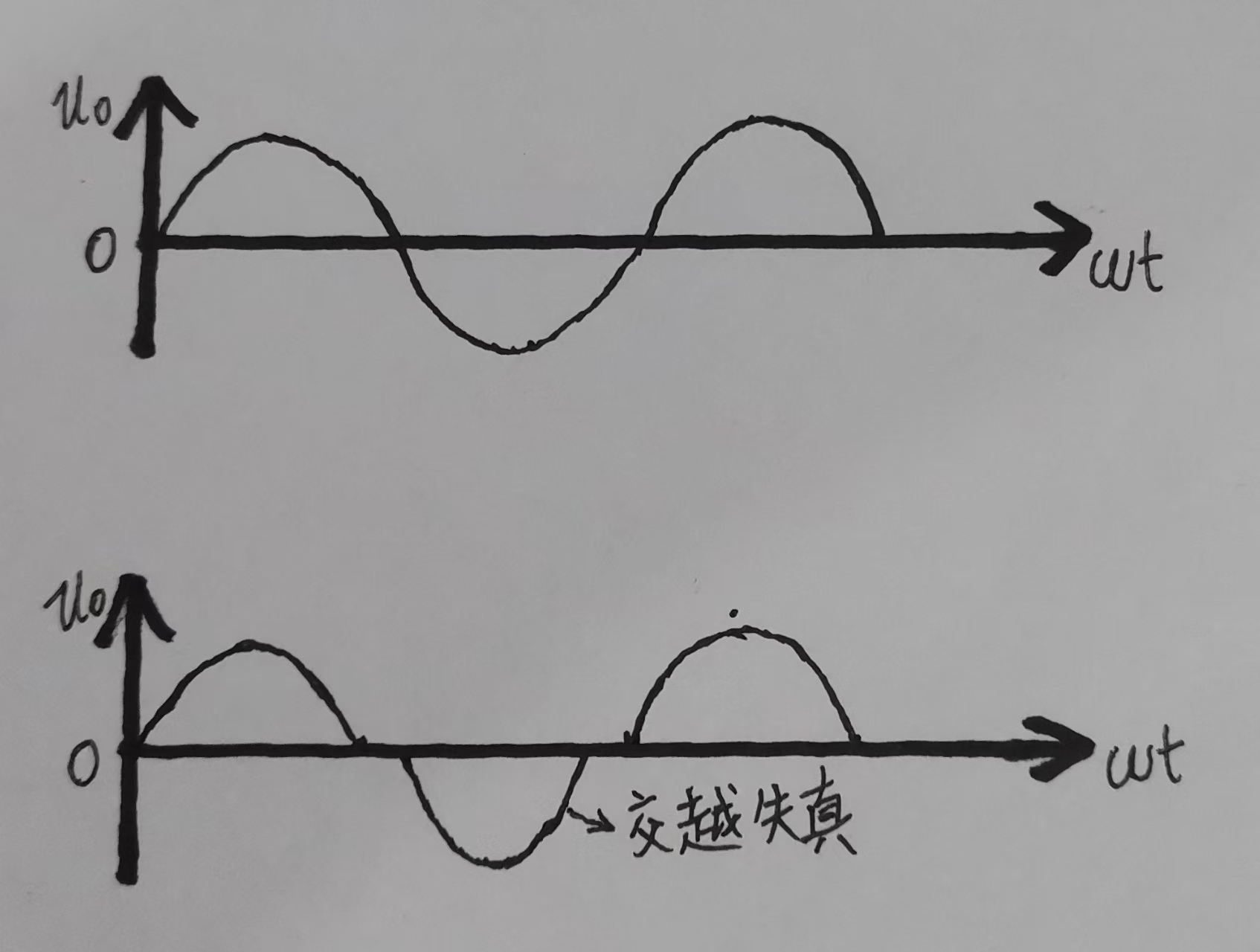

2）交越失真：特别出现在乙类功放中。当输入信号很小时，由于晶体管存在开启电压（硅管约0.7V），两个推挽工作的晶体管都无法导通，导致输出波形在过零处出现平顶或断裂。这是乙类功放的一大缺陷。

3.4线性失真

1）频率失真：放大器对不同频率信号的放大能力不同，导致输出信号的频率成分比例发生变化。通常由电路中的电抗元件（电容、电感）引起。

四、甲类、乙类、甲乙类、丁类

这是根据功率晶体管静态工作点（即无信号时的导通状态）的不同进行的分类，它直接决定了功放的效率和音质。

类型	工作点设置与导通角	工作原理简述	优点	缺点	典型应用场景
甲类 (A类)	设置在放大区中央，导通角：360°	单个晶体管在整个信号周期内始终导通工作。	失真极低，音质最佳。线性度很好	效率极低（理论最大25%），发热巨大。	高端Hi-Fi音响，对音质有极致追求的场合。
乙类 (B类)	设置在截止区边缘，导通角：180°	两个晶体管推挽工作，一管放大正半周，另一管放大负半周。	效率高（理论最大78.5%），无信号时功耗低。	存在严重的交越失真，小信号时音质很差。	很少单独使用，是构成甲乙类的基础。
甲乙类 (AB类)	略高于截止区，导通角：180°~360°	乙类的改良版。给两管施加一个很小的静态偏置电流，使其在无信号时处于微导通状态。	兼顾效率与音质，有效消除了交越失真。	效率略低于乙类，设计比乙类稍复杂。	应用最广泛的音频功放，如家用、车载音响。
丁类 (D类)	工作在饱和/截止区(开关状态) 导通角：<180°	晶体管作为高速开关工作，通过PWM调制将音频信号编码为脉冲，经LC滤波器恢复为音频。	效率极高（>90%），发热极小，体积可以做得非常紧凑。	电路复杂，存在开关噪声和电磁干扰(EMI)。	电池供电设备（蓝牙音箱、手机）、大功率超低音炮。

总结：从甲类到丁类，是一个从“音质优先”向“效率优先”的演进过程。

保真度（音质）：甲类 > 甲乙类 > 乙类 > 丁类（现代丁类技术已非常接近AB类音质）

效率：丁类 > 乙类 > 甲乙类 > 甲类

热量：甲类 > 甲乙类 > 乙类 > 丁类

五、OTL, OCL, BTL

这是根据功放输出端与负载（扬声器）的连接方式进行的分类。

名称	OTL (无输出变压器)	OCL (无输出电容)	BTL (桥接式推挽)
中文全称	无输出变压器功放	无输出电容功放	桥接式推挽功放
核心特点	使用单电源供电，并通过一个大容量电解电容耦合输出到负载。	使用正负双电源供电，输出端与负载直接耦合，无电容。	由两个相同的功放（通常是OCL）组成，负载桥接在两个输出端之间。
输出端直流电位	等于 1/2 电源电压 (Vcc/2)	等于 0 V	两个输出端静态时均为 0 V
工作原理	输出电容在信号正半周作为耦合器，在负半周作为电源向负载供电。	双电源供电使得输出中点电位为零，两个推挽管分别完美地放大正、负半周信号。	两个功放输入反相的信号，负载上的电压是单个功放输出电压的两倍。
优点	1. 省去了笨重的输出变压器。 2. 单电源供电，电源设计简单。	1. 频响极好，尤其低频响应由于无电容而非常出色。 2. 保真度高，消除了电容带来的失真。	1. 在相同电源电压下，输出功率是OCL电路的4倍。 2. 非常适用于低电压供电系统获取大功率。
缺点	1. 输出电容影响低频性能，且大电容会引入失真。 2. 低频响应较差。 3. 输出功率受限。	1. 需正负双电源，电源设计稍复杂。 2. 必须加入直流保护电路，防止中点电位偏移烧毁昂贵扬声器。	1. 所需元器件数量翻倍。 2. 成本更高。 3. 两个放大通道需要良好的匹配。
典型应用	早期的晶体管收音机、电视机伴音等低成本、对音质要求不高的设备。	现代中高端音响的主流选择，家用Hi-Fi、专业音频设备。	汽车音响、便携式蓝牙音箱、手机功放IC等低电压、需大功率的场合。

总结与选择建议：

1）OTL：是淘汰或仅用于极端成本敏感的设计，其性能缺陷明显。

2）OCL：是性能与复杂度的完美平衡，是高品质音频放大的首选标准架构。

3）BTL：是一种功率提升技术，通常在OCL的基础上使用，核心目的是在不提高电源电压的情况下（如电池供电设备）获得巨大输出功率。

六、设计电路时如何应用？

设计功放电路时，需要综合考虑以下因素：

6.1需求分析

1）输出功率：需要驱动多大功率的负载？（决定电源电压和晶体管选型）

2）电源：是电池供电（低电压、高效率）还是市电供电？（决定选用丁类或甲乙类，以及是否用BTL）

3）音质要求：是Hi-Fi高保真还是普通应用？（决定选用甲类、高素质的甲乙类还是丁类）

4）成本和体积：成本敏感或空间受限吗？（集成电路通常比分立元件更便宜、更紧凑）

6.2选择方案

1）便携设备/高效率：首选丁类功放集成电路，并常采用BTL结构以在低电压下获得更大功率。

2）家用音响/主流应用：首选甲乙类功放，结构多为OCL。可以选择现成的功放IC（如LM3886, TDA2030等）或分立元件设计。

3）顶级Hi-Fi/发烧友：可以考虑甲类功放，不惜成本追求极致音质。

6.3关键设计要点

1）晶体管选择：功率、耐压、电流增益、频率特性要留足裕量。

2）散热设计：至关重要！ 甲类、甲乙类功放发热严重，必须计算热阻并配备足够大的散热器。丁类功放则对散热要求低很多。

3）稳定性：防止高频自激振荡，通常在晶体管基极或集电极之间加入小电容或RC补偿网络。

4）保护电路：尤其是OCL电路，必须设计中点直流电位偏移保护、过流保护、过热保护电路。

5）PCB布局：大电流路径要短而粗，地线布局要合理以减少噪声，信号部分和功率部分要分开。

七、其他功放相关知识

1）集成电路：如今绝大多数功放都使用现成的集成电路，它们将多个晶体管、偏置电路、保护电路集成在一个芯片里，性能稳定，设计简单。例如LM386（小功率OTL）、TDA2030（中功率OCL）、TPA3116（D类）等。

2）MOSFET & BJT：现代功放越来越多地使用功率MOSFET作为输出器件。MOSFET是电压驱动，输入阻抗高，驱动电路简单，且没有BJT的二次击穿问题，开关速度快，特别适合用于丁类功放。

3）数字功放：常与丁类功放混淆。严格来说，丁类是模拟PWM功放。真正的数字功放（如T.I的PurePath Digital）的输入直接是数字信号（如I2S），在数字域完成PWM调制，再驱动开关管，省去了ADC和DAC环节。

4）效率计算：效率 = 负载获得的交流功率 / 电源提供的直流功率。

八、功率放大器核心总结

8.1什么是功放
功率放大器（功放）的核心任务是放大功率而非电压。它像一个“能量阀门”，利用微弱的输入信号去控制电源提供的大能量，并转换成与输入信号一致、但强大得多的能量输出，以驱动负载（如扬声器、电机）。

8.2核心分类（按工作状态）
这是功放最重要的分类方式，直接决定了效率和音质的取舍。

类型	关键特点	优点	缺点	适用场景
甲类 (A)	晶体管始终导通（360°）	音质极佳，失真最低	效率极低(≤25%)，发热巨大	高端Hi-Fi音响
乙类 (B)	两管推挽，各导通半周（180°）	效率高（≤78.5%）	存在交越失真，音质差	理论存在，实际不用
甲乙类 (AB)	乙类改良，微导通（>180°）	兼顾效率与音质，消除交越失真	设计较乙类复杂	应用最广泛（家用、车载音响）
丁类 (D)	晶体管作为开关工作（<180°）	效率极高（>90%），发热小，体积小	电路复杂，有开关噪声	电池设备、超重低音炮

演进方向：从保真走向高效

8.3输出电路结构

类型	中文	核心特点	优点	缺点
OTL	无输出变压器	用输出电容耦合，单电源供电	省去变压器	低频差，有电容失真
OCL	无输出电容	取消输出电容，双电源供电	频响宽，保真度高	需直流保护电路
BTL	桥接式	两个OCL桥接，负载跨接在两输出端之间	同电压下，输出功率可达OCL的4倍	电路复杂，成本高

8.4设计应用要点

1）明确需求：首先确定输出功率、电源类型（电池？市电？）、音质要求和成本预算。

2）选择方案：

便携设备/高效率：首选 丁类 (D) + BTL 集成电路（如TPA3116）。

主流音响：首选 甲乙类 (AB) + OCL 集成电路（如LM3886, TDA2030）。

极致Hi-Fi：不惜成本考虑 甲类 (A)。

3）关键考量：

散热：甲类和甲乙类功放必须配备足够大的散热器。

保护：OCL电路必须设计中点直流电位保护，防止烧喇叭。

PCB布局：大电流路径要短粗，地线设计要合理，以防噪声和自激。

4）总结：功放是能量控制器，甲乙类(AB)最常用，丁类(D)最高效，甲类(A)最保真；设计时根据“功率、电源、音质”三要素选择类型，并永远牢记散热的重要性。
