一、Deepseek解析地址问题

在32位单片机嵌入式开发中，地址问题是核心且容易出错的部分。理解这些问题对于编写稳定、高效的代码至关重要。以下是关键点总结：

一、核心概念

1.地址空间大小

• ​​理论范围：​​ 0x0000 0000 到 0xFFFF FFFF (4GB)。
• 实际限制：​​ 物理芯片通常只实现部分地址空间（如256KB Flash、64KB RAM）。
• 地址映射：​​ 硬件将物理资源（Flash/RAM/外设）映射到特定地址段（需查阅芯片手册）。

2.内存区域划分​

• Flash/ROM：​​ 存储代码和常量（只读）。
• ​​RAM：​​ 存储变量、堆栈、堆（读写）。
• 外设寄存器：​​ 控制硬件功能（读写，需特定访问方式）。
• ​​特殊区域：​​ 启动配置、中断向量表（通常在Flash起始处）。

二、关键问题与注意事项​

1.对齐访问​

• 问题：​​ 32位CPU访问内存时要求地址是4字节对齐（地址能被4整除）。
• 后果：​​ 未对齐访问可能导致硬件异常（HardFault）。
• 解决方案：​​
  • 编译器通常自动对齐变量（alignof）。
  • 结构体中使用 __attribute__((packed))（GCC）或 #pragma pack 时需谨慎。
  • DMA传输时确保缓冲区地址对齐。

2.​​地址类型与指针​

• ​​区分指针类型：​​ uint32_t*（访问4字节）、uint8_t*（访问1字节）。
• ​​强制类型转换：​

volatile uint32_t *reg = (volatile uint32_t*)0x40020000; // 访问外设寄存器

• ​​volatile关键字：​​ 访问硬件寄存器时必须使用，防止编译器优化。

3.链接脚本（Linker Script）​

• ​​作用：​​ 定义内存布局（Flash/RAM地址范围）、段（.text, .data, .bss）分配。
• 关键配置：​​
  • •MEMORY 块定义物理内存区域。
  • •SECTIONS 块将代码/数据分配到指定区域。
  • •初始化代码需处理.data（复制到RAM）和.bss（清零）。

4.中断向量表​

• 位置：​​ 通常固定在Flash起始地址（如0x00000000）。
• 重映射：​​ 某些芯片支持将向量表重定位到RAM（用于动态更新中断处理函数）。

5.外设寄存器访问​

• 映射方式：​​
  • 固定地址：​​ 直接通过绝对地址访问（常见于MCU）。
  • MMU重映射：​​ 复杂系统可能通过MMU映射（较少在裸机MCU中使用）。
• ​​访问方式：​​
  • 使用厂商提供的寄存器定义头文件（如STM32的stm32fxxx.h）。
  • 确保使用volatile防止优化。

6.内存保护单元​​

• MPU：​​ 设置内存区域权限（只读/禁止访问），增强系统稳定性。
• 应用场景：​​ 隔离任务内存、保护内核代码。

7.物理地址 vs 虚拟地址​

• 裸机开发：​​ 通常直接使用物理地址。
• 带OS系统：​​ 可能需要处理虚拟地址转换（通过MMU）。

三、常见错误

1.​​非法地址访问​

• 访问未映射的地址区域（如超出实际RAM大小）。
• 野指针指向无效地址。
• 后果：​​ 触发HardFault。

2.未对齐访问​

• 直接操作非对齐地址的32位数据。
• ​​示例错误：​

uint8_t buffer[10];
uint32_t *p = (uint32_t*)&buffer[1]; // 未对齐地址！
*p = 0x12345678;                     // 可能触发异常

3.忽略volatile

• 访问外设寄存器时未用volatile，导致编译器错误优化。

4.链接脚本配置错误​

• 栈指针初始化到非法区域。
• 未正确初始化.data/.bss段。

四、调试技巧

1.查看MAP文件​

•分析符号地址、内存区域分配情况。

2.内存窗口调试​

•通过IDE查看指定地址内容。

3.​​反汇编分析​

•检查指针操作是否生成正确指令。

4.HardFault诊断​

• 检查堆栈帧中的程序计数器(PC)、链接寄存器(LR)。
• 查找BFAR（总线错误地址寄存器）值（Cortex-M）。

五、最佳实践​

1.使用厂商库/头文件​

•避免手动计算寄存器地址。

2.合理使用指针​

•避免野指针，检查指针有效性。

3.理解硬件约束​

•仔细阅读芯片手册的内存映射章节。

4.启用MPU（若可用）​

•提升系统鲁棒性。

5.静态分析工具​

•使用工具检查未对齐访问等问题。

总结：​​ 32位嵌入式开发中的地址问题涉及硬件特性、编译器行为和软件设计。深入理解芯片内存布局、掌握链接脚本配置、严格遵循对齐规则和正确使用指针/volatile是避免内存相关错误的关键。调试时善用MAP文件和硬件异常信息能快速定位问题根源。

二、个人总结

在32位单片机中，地址分配是通过​​硬件设计​​和​​软件配置​​共同完成的，核心目标是让CPU能正确访问物理资源（Flash、RAM、外设等）。以下是地址分配的关键步骤和原理：

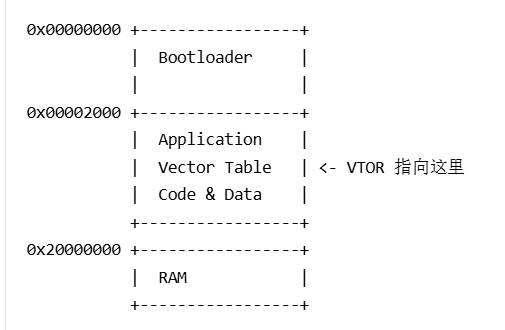

地址分为物理地址（Physical）和别名地址（Alias）。FLASH的物理地址为0x0800_0000，但可重映射到别名地址0x0000_0000上，目的是为了让程序从中断向量表开始执行。

而若想运行时修改向量表，可通过SCB->VTOR寄存器修改。在ARM Cortex-M架构中，SCB->VTOR (Vector Table Offset Register) 的寄存器地址是0xE000ED08。所以REG32(0xE000ED08) = 0X2000;等效于SCB->VTOR = 0X2000;。

在标准库（如CMSIS）中，通常使用函数或宏来设置VTOR，例如：

SCB->VTOR = 0x2000; // 使用CMSIS
