串口示波器

做嵌入式开发或调试串口设备时，常会遇到 “看得到数据、摸不清规律” 的难题 —— 这时候串口示波器就能派上大用场。串口示波器将串口数据（比如传感器读数、控制指令）变成动态波形，让数据变化一眼看清。

串口示波器作用

高波特率 USB 串口芯片（如 CH9114）搭配串口示波器，对 ADC 等形式的采集帮助很大。高波特率带来最直观的优势就是传输速度提升，避免高频采样数据堆积卡顿，让示波器波形与 ADC 采集同步；同时USB转多串口的形式，方便多通道 ADC 数据并行传输，同步对比，无传输瓶颈困扰。

本次将介绍三款Windows下常用的串口示波器上位机，搭配CH9114 USB转4串口芯片。

使用硬件介绍

CH9114是一款高速USB 2.0总线的转接芯片，实现高速USB转四个异步串口UART0/1/2/3功能。
四个全双工串口，支持通讯波特率1200bps～15Mbps。
芯片特性如下：

1. 支持免安装CDC类驱动程序及VCP厂商驱动程序。
2. 厂商驱动下，持续通信最高波特率可达15Mbps。
3. 支持CTS和RTS硬件自动流控。
4. 内置EEPROM，可配置芯片 VID、PID、最大电流值、厂商和产品信息字符串等参数。

详细信息可参考：

CH9114-高速USB转四串口，最高连续波特率达15Mbps

1、SerialChart

源码仓库

https://github.com/peng-zhihui/SerialChart/tree/main

简介

来自于鼎鼎大名的稚晖君同学的开源项目，项目本身是一个基于 Qt 开发的串口示波器工具，移植自 starlino/serialchart，用于通过串口接收数据并以图表形式可视化展示。

项目主要依靠Configuration脚本运行，以下是一个简单的脚本：

[_setup_]
port=COM35
baudrate=15000000
width=2000
height=550
background_color=white
grid_h_origin=0
grid_h_step=0.5
grid_h_color=#EEE
grid_h_origin_color=#CCC
grid_v_step=50
grid_v_color=#EEE

[_default_]
min=-1
max=1

[Field1]
color=red
label=Sin(2Hz)

[Field2]
color=blue
label=Sin(3Hz)

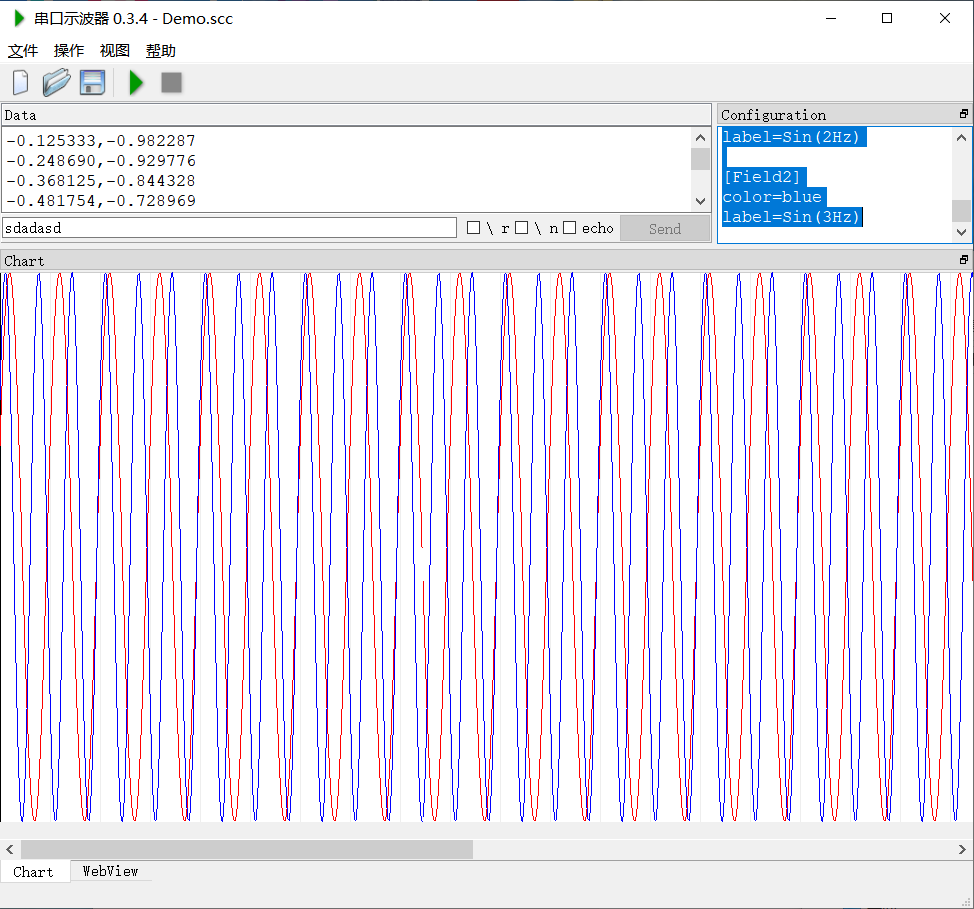

脚本定义两条波形，指定COM35，串口波特率为15Mbps，下位机发送格式为
xxxx,xxxx
数据，就可以正常显示波形。

2、SerialPortPlotter

源码仓库

https://gitee.com/jhembed/QtSerialPortPlotter

简介

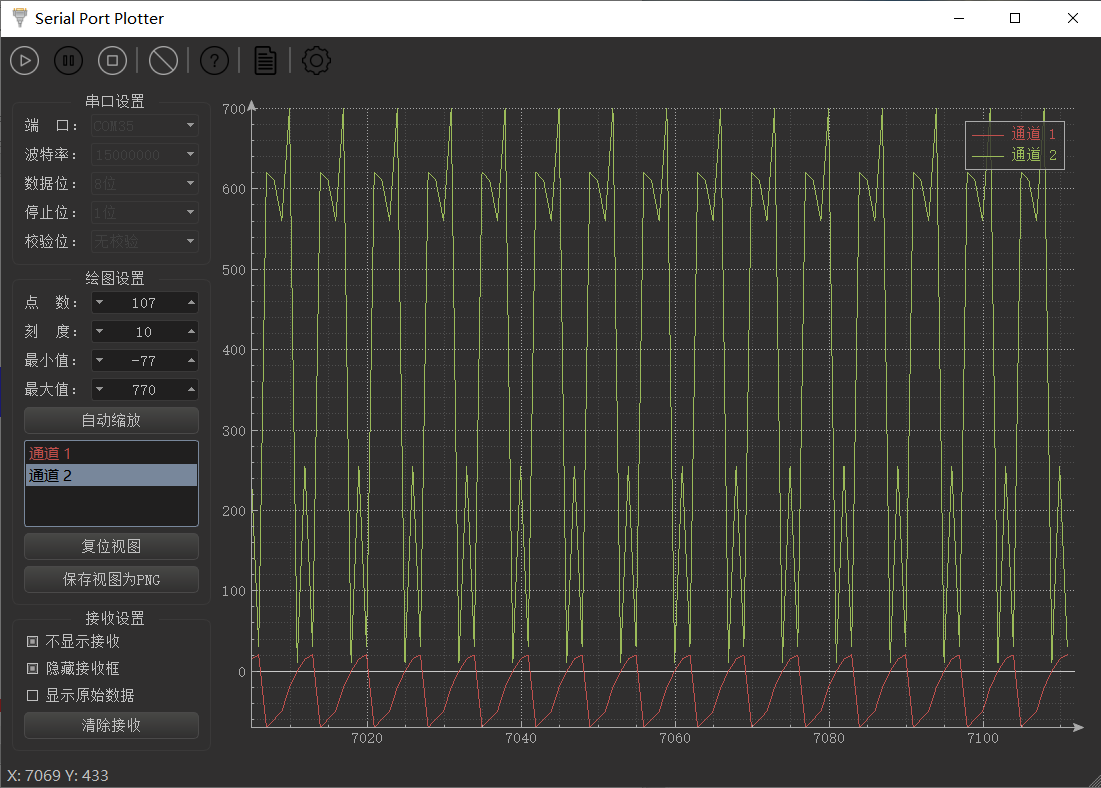

与SerialChart项目类似，SerialPortPlotter也是基于QT框架实现，可直接选择串口号及波特率，下位机发送格式为
xxxx xxxx
数据，就可以正常显示波形。

3、serialtest

源码仓库

https://github.com/wh201906/SerialTest

简介

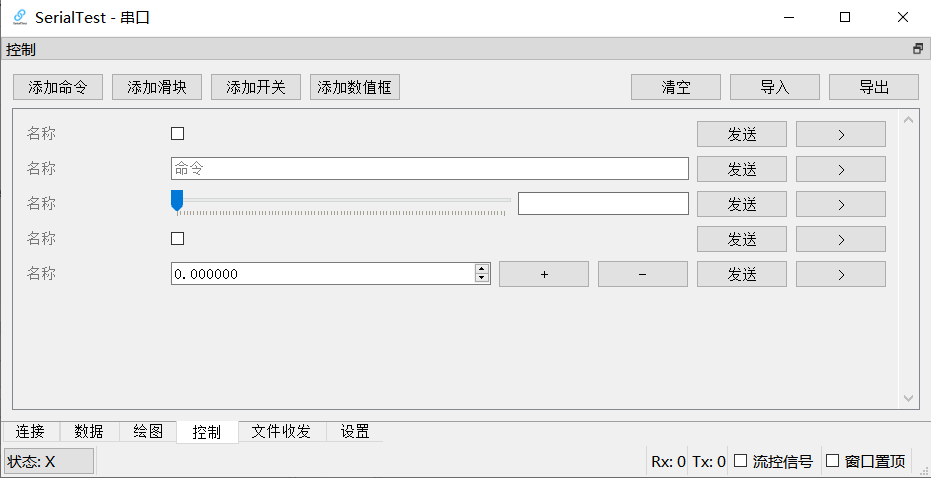

串口示波器部分与上述上位机类似，但serialtest还增加了串口调试的功能，用户可添加各种控件，每个控件与串口收发产生联动，方便日常调试。

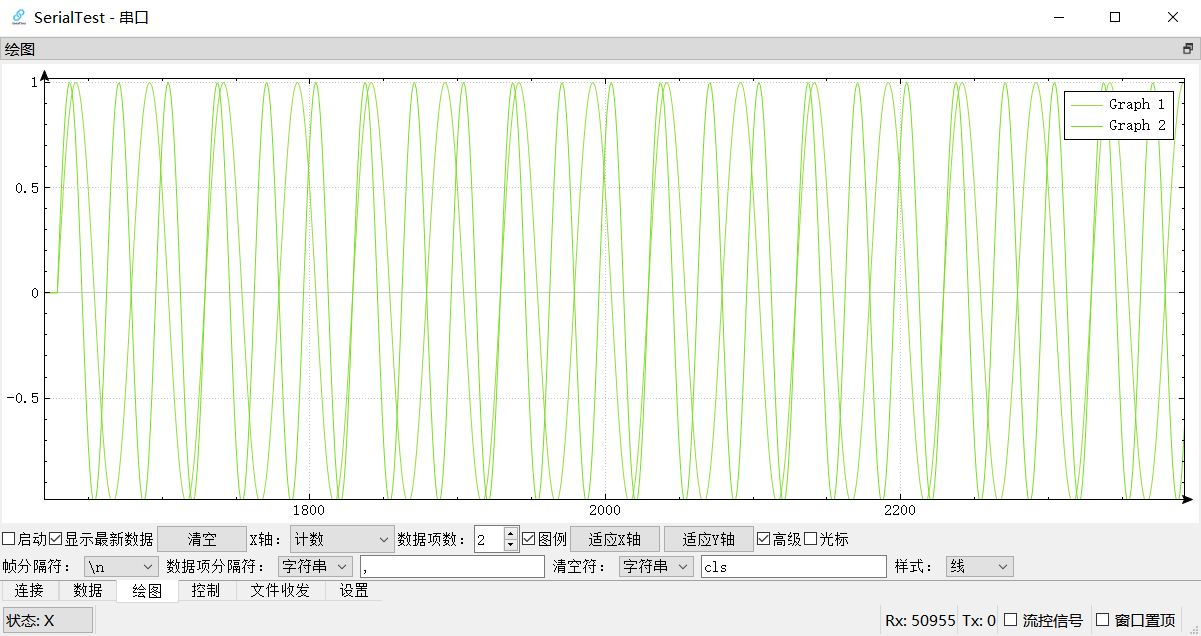

下位机发送格式为
Variable a:xxx,Variable b:xxx,Variablecxxx
数据，就可以正常显示波形。

除串口外，还支持TCP/UDP等协议，功能十分强大。
