• 什么是半导体的表面态？
•

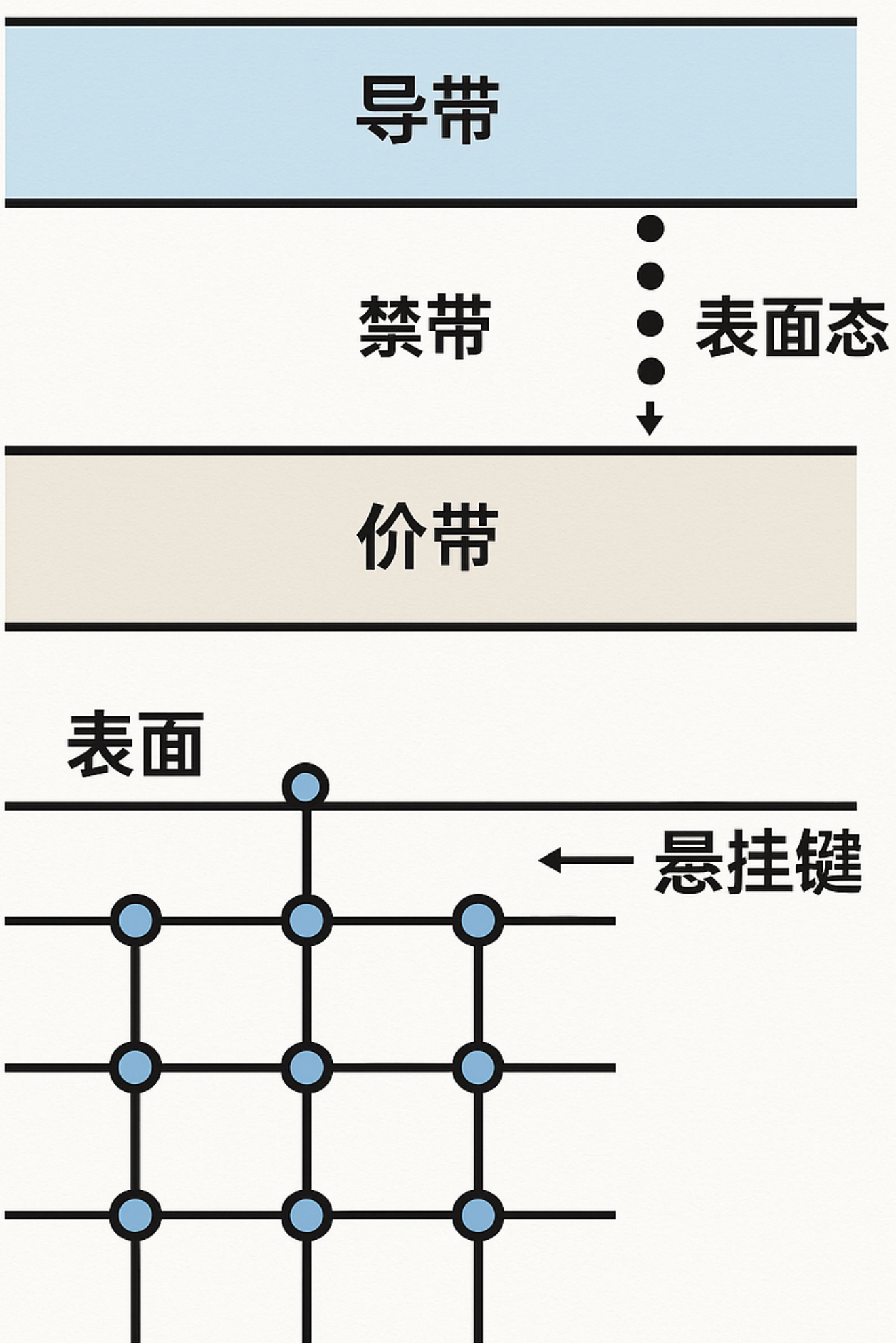

当晶体被切割到某个平面时，表面的原子失去了在体内所拥有的完整配位数——部分化学键悬空（称为悬挂键）。这些悬挂键会引入新的电子能级，这些能级既不属于价带，也不属于导带，而是落在禁带之中。它们就是表面态（Surface States）。

如果把半导体的能带比作一条高速公路（价带与导带是两条独立车道，中间的禁带是护栏空地），表面态就像突然在护栏上出现的小平台，允许电子或空穴暂时停靠、被困住或者重新分配。

这些表面态的来源主要有：

悬挂键：最典型的内禀表面态来源。

表面重构：表面原子为了降低能量，重新排列，形成新的能级。

吸附分子/杂质：外部污染或吸附气体带来的杂质态。

氧化层/界面缺陷：特别是在MOS器件的Si–SiO₂界面。

• 表面态对费米能级的“钉扎”效应

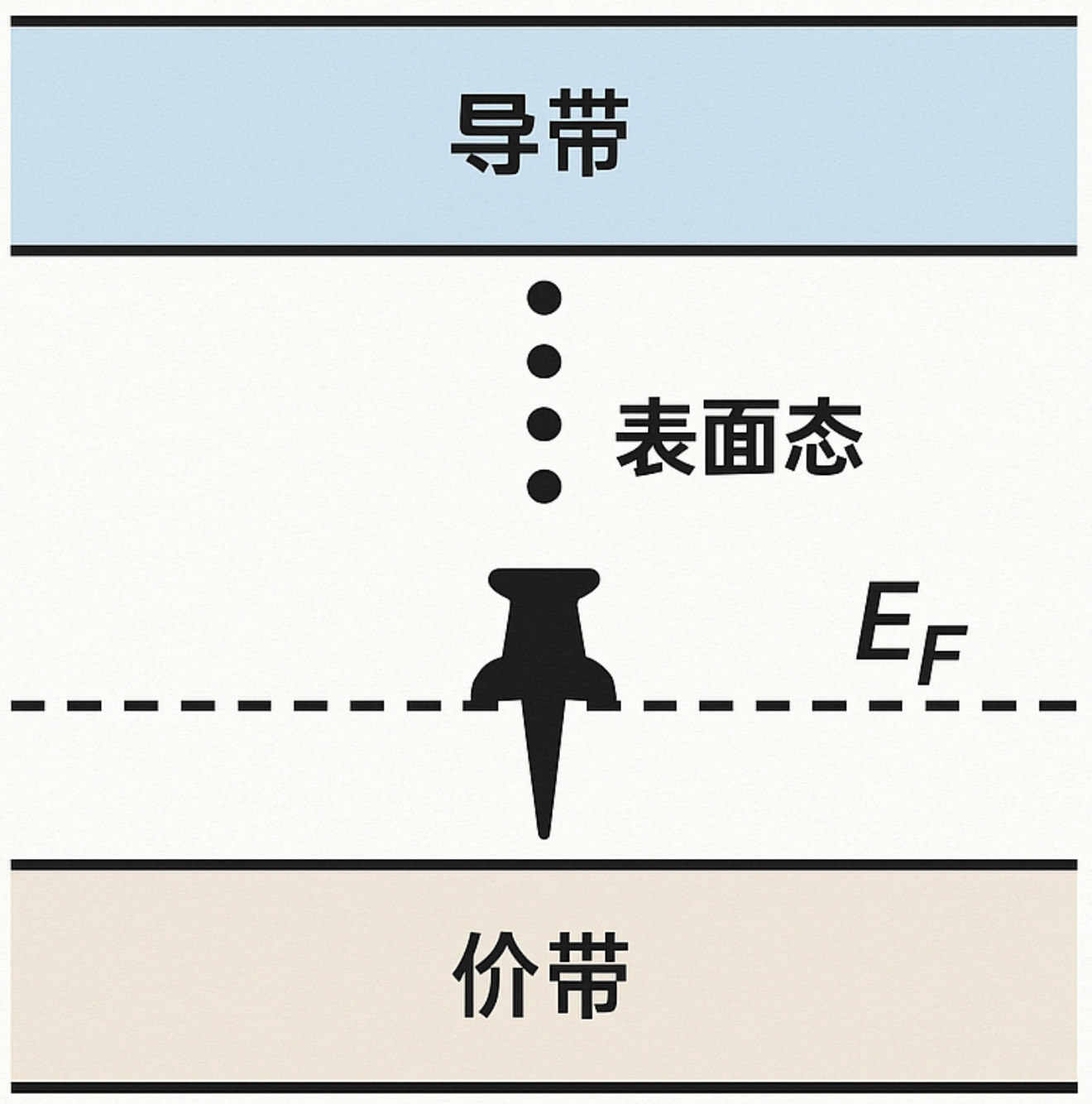

在理想半导体表面，费米能级位置可随掺杂浓度自由移动。然而在实际中，当半导体表面存在大量表面态（能级位于禁带内）时，费米能级并不会随掺杂自由移动，而是被固定在某个特定的能量位置——这就是费米能级钉扎效应（Fermi Level Pinning）。

这是因为：

表面态能级处于禁带中，会优先捕获或释放载流子，使表面局部电荷平衡条件改变；

一旦某类表面态被部分填充，费米能级就会停留在其能量位置，难以随外界条件显著变化。

物理机制解析

（1）表面态的载流子捕获与释放

表面态位于禁带内，既可以捕获电子，也可以释放电子。假设表面态能级Es靠近禁带中部：

如果费米能级高于Es，表面态会倾向于被电子填充，形成负电荷；

如果费米能级低于Es，表面态会空出来，形成正电荷。

这些表面电荷会在表面附近产生静电势，从而引发能带弯曲，直到费米能级与表面态能级达到热平衡位置。

（2）静电自洽与能带调节

半导体内部的费米能级与表面态能级之间的偏差，会引起载流子在表面重新分布，进而调整表面电位：

这种调整会持续进行，直到表面电势把能带推移到一个位置，使得表面态的填充率与费米能级位置匹配。

这就相当于在费米能级上“套了一个锁”，无论体内费米能级怎么试图移动，表面总会调整局部能带，把它锁定在表面态的能量附近。

数学上，这个过程由泊松方程和费米–狄拉克分布共同决定：

费米能级钉扎系数S

表征表面态对费米能级移动的抑制能力：

 Cs：半导体耗尽层电容；

• Dit：界面态密度；

•当Dit→0时，S→1，费米能级完全可控；

• 当Dit→∞时，S→0，费米能级被完全钉扎。

• 表面电场效应的产生

1. 背景与核心问题

半导体的“表面”与“体内”最大的区别在于：

体内：周期性晶格结构完整，能带分布均匀，没有额外的局域电荷。

表面：原子配位不完整，存在悬挂键、吸附杂质，形成表面态，这些表面态会带电，从而扰动附近的电势分布。

关键现象：

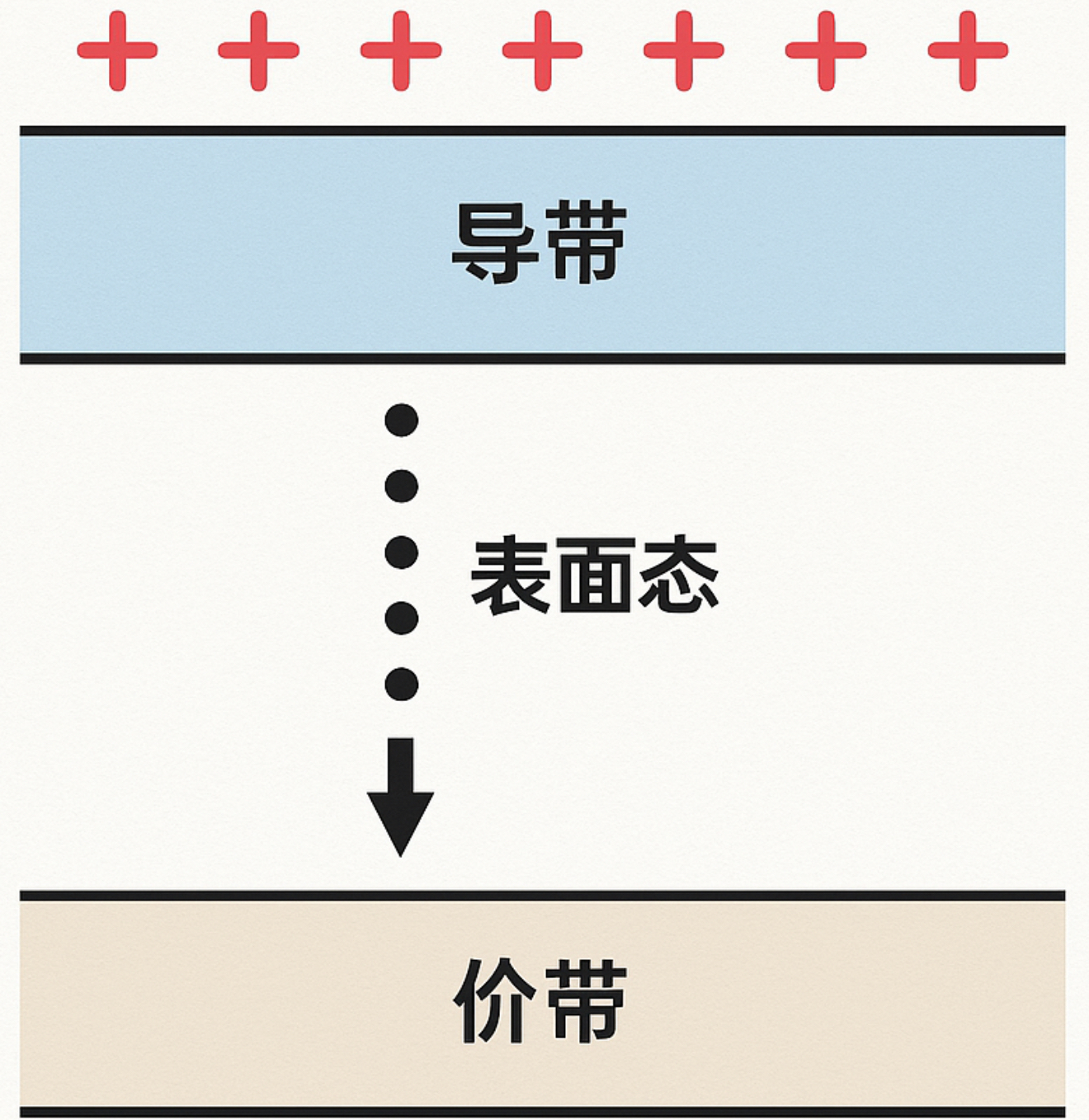

当表面态捕获或释放电子时，表面会积累净电荷，这会引起能带弯曲，并在表面附近形成内建电场——这就是表面电场效应（Surface Electric Field Effect）的起点。

2. 物理机制分解

（1）费米能级统一条件

在热平衡时，整个半导体的费米能级EF必须一致（费米能级不可能有台阶）。

如果表面态能级Es与体内的能带位置不匹配，就会触发载流子重新分布以调节电势，使EF连续。

这就意味着，表面处的能带必须“抬高”或“压低”，直到与体内能带在EF位置对齐。

（2）载流子重新分布 → 形成空间电荷区

如果表面态是负电（捕获电子），它会排斥电子、吸引空穴。

如果表面态是正电（释放电子），它会吸引电子、排斥空穴。

这种电荷排布会导致表面附近的半导体失去电中性，从而形成一个带净电荷的区域，称为空间电荷区（Space Charge Region, SCR）。

（3）泊松方程与电场产生

在半导体中，泊松方程描述了电势ϕ(x)与电荷密度ρ(x)的关系：

在空间电荷区内，ρ(x)≠0，因此会产生非零电势梯度，也就是电场：

这就是表面电场的来源。它的方向取决于表面电荷的极性：

表面负电荷 → 电场指向表面；

表面正电荷 → 电场指向体内。

1. 能带弯曲方向与半导体类型

n型半导体：

表面态位于禁带靠近价带 → 捕获电子 → 表面负电 → 能带上弯（耗尽区或反型层）。

表面态位于导带附近 → 放出电子 → 表面正电 → 能带下弯（累积层）。

p型半导体：

规律相反，上弯/下弯取决于表面电荷符号。

能带弯曲是表面电场的直接可视化——弯曲越陡，电场越强。

总结：

半导体中的表面态会引发表面电场效应，进而弯曲能带、调控载流子分布，深刻影响器件性能与调控能力。
