嵌入式开发必备：Program Size 参数全解析

前言

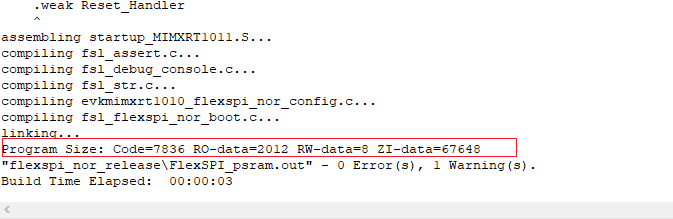

使用MDK 进行·程序编译之后会看到如下的信息，刚接触的时候我就在想，这是啥？有啥用？，工作了一段时间之后也明白了，这些信息代表是啥，今天这篇文章算是一个总结，写给当年懵懵懂懂的自己，随有此文。
在这里插入图片描述
嵌入式开发中，编译完成后编译器通常会输出类似 Program Size: Code=8904 RO-data=2700 RW-data=40 ZI-data=821312 的信息。这些数值并非简单的数字，而是反映了程序在存储系统中的关键信息，直接影响程序的正常运行和资源利用率。本文将深入解析这些参数的具体含义、存储原理及其实际应用价值。

一、程序的内存分段：为什么需要这些参数？

嵌入式系统的存储资源通常由两种介质组成：Flash（或ROM） 和 RAM。Flash 是非易失性存储，用于长期保存程序和数据；RAM 是易失性存储，用于程序运行时的数据处理。由于这两种存储的物理特性不同（容量、速度、读写特性），编译器会将程序自动划分为不同的"段（Section）"，以便高效利用存储资源。

程序的内存分段本质上是基于数据的"读写属性"和"生命周期"进行的分类管理：

  • 有些数据需要长期保存且只读（如程序代码）
  • 有些数据需要长期保存且可修改（如初始化后的变量）
  • 有些数据仅在运行时存在且可修改（如临时变量）

这就是 Program Size 中四个核心参数（Code、RO-data、RW-data、ZI-data）的由来。

二、四大核心参数详解

1. Code（代码段）

  • 定义：存放程序的可执行指令，包括函数体、汇编指令、跳转表等所有CPU可直接执行的二进制代码。
  • 特性：只读（CPU仅读取执行，不修改），需要长期保存（断电不丢失）。
  • 示例：
    void led_blink() {
    // 这里的所有指令都会被编译到Code段
    GPIO_SetBits(GPIOA, GPIO_Pin_5);
    delay_ms(500);
    GPIO_ResetBits(GPIOA, GPIO_Pin_5);
    delay_ms(500);
}
  • 存储位置：必存于Flash（或ROM）中。
  • 大小意义：反映程序功能的复杂度，代码越复杂（函数越多、逻辑越复杂），Code段越大。

2. RO-data（只读数据段）

  • 定义：存放程序中所有只读常量，即不会被修改的数据。
  • 特性：只读（程序运行中不会被修改），需要长期保存。
  • 示例：
    const int system_freq = 72000000;  // 常量，存放于RO-data
const char* welcome_msg = "Hello, Embedded!";  // 字符串常量，存放于RO-data
static const uint8_t lookup_table[16] = {0x01, 0x02, ...};  // 只读数组，存放于RO-data
  • 存储位置：必存于Flash（或ROM）中，与Code段通常连续存放。
  • 大小意义：反映程序中常量数据的多少，过多的大常量（如字库、固定参数表）会导致RO-data增大。

3. RW-data（读写数据段）

  • 定义：存放已初始化且需要修改的全局变量和静态变量。
  • 特性：可读写（程序运行中会被修改），但需要保存初始值（断电后需恢复）。
  • 示例：
    int global_counter = 100;  // 已初始化的全局变量，存放于RW-data
static float temperature = 25.5f;  // 已初始化的静态变量，存放于RW-data
  • 存储机制：
    • 加载时：初始值存放在Flash中（与Code、RO-data一起）
    • 运行时：系统启动后，会将初始值从Flash复制到RAM中，程序运行时直接操作RAM中的数据
  • 大小意义：反映程序中需要初始值的变量数量，RW-data越大，启动时从Flash复制到RAM的时间越长。

4. ZI-data（零初始化数据段）

  • 定义：存放未初始化或明确初始化为0的全局变量和静态变量。
  • 特性：可读写，无需保存初始值（默认初始化为0）。
  • 示例：
    int buffer[1024];  // 未初始化的全局数组，存放于ZI-data
static uint32_t error_count = 0;  // 初始化为0的静态变量，存放于ZI-data
  • 存储机制：
    • 不占用Flash空间：无需保存初始值（默认0）
    • 运行时：系统启动后，会在RAM中分配一块连续空间并初始化为0
  • 大小意义：反映程序中动态数据的规模，ZI-data是RAM占用的主要部分，过大可能导致内存不足。

三、存储占用计算：Flash与RAM需求

Program Size 的四个参数直接决定了系统对Flash和RAM的实际需求，这是硬件选型和程序优化的关键依据。

1. Flash 总占用

Flash需要存储所有"需要持久化"的内容，计算公式：

Flash总占用 = Code + RO-data + RW-data

以示例 Code=8904 RO-data=2700 RW-data=40 计算：

Flash总占用 = 8904 + 2700 + 40 = 11644字节 ≈ 11.4KB

这意味着：

  • 单片机的Flash容量必须大于11.4KB才能存放程序
  • 实际下载时，编程器会将这三部分数据写入Flash的指定地址

2. RAM 总占用

RAM需要存储所有"运行时可修改"的内容，计算公式：

RAM总占用 = RW-data + ZI-data

以示例 RW-data=40 ZI-data=821312 计算：

RAM总占用 = 40 + 821312 = 821352字节 ≈ 802KB

这意味着：

  • 单片机的RAM容量必须大于802KB才能保证程序正常运行
  • 程序运行中动态分配的内存（如malloc）也需要从这部分空间中扣除

四、启动过程中的段处理

理解程序段在系统启动时的处理流程，有助于深入掌握这些参数的实际意义：

  1. 上电复位：CPU从复位向量开始执行，首先运行启动代码（通常是汇编编写）
  2. 复制RW-data：启动代码将Flash中的RW-data初始值复制到RAM的指定地址
  3. 初始化ZI-data：启动代码在RAM中分配ZI-data空间，并将其全部清零
  4. 初始化栈指针：设置栈（Stack）的起始地址（通常位于RAM高位）
  5. 跳转到main函数：完成上述初始化后，程序进入用户代码

这个过程解释了为什么RW-data需要同时占用Flash和RAM空间（Flash存初始值，RAM存运行值），以及为什么ZI-data不占用Flash空间（仅在RAM中动态创建）。

五、实际开发中的应用与优化

Program Size 参数是嵌入式开发中的"检查表"，直接反映程序的存储使用状况，在以下场景中尤为重要：

1. 硬件选型验证

在项目初期，需根据程序的存储需求选择合适的单片机：

  • 若Flash总占用为11.4KB，需选择Flash容量≥16KB的型号（留有余量）
  • 若RAM总占用为802KB，需选择RAM容量≥1MB的型号（避免内存溢出）

例如，若上述示例程序运行在仅有512KB RAM的单片机上，必然会因内存不足导致程序崩溃（表现为硬fault、复位或异常行为）。

2. 内存溢出问题定位

程序运行中出现的很多异常都与内存占用相关：

  • 频繁的硬fault可能是RAM溢出（ZI-data+RW-data超过实际RAM容量）
  • 变量值莫名被修改可能是栈溢出（栈空间与ZI-data重叠）

通过对比Program Size中的RAM总占用与单片机实际RAM容量，可快速判断是否存在内存不足问题。

3. 程序优化方向

根据各段的大小特点，可针对性优化存储占用：

  • Code段过大：

    • 优化算法，减少冗余代码
    • 使用编译器优化选项（如-Os优化空间）
    • 将部分常量逻辑用查表法替代（用RO-data换Code）

  • RO-data过大：

    • 检查是否有不必要的const大数组
    • 对于字库等超大常量，考虑存放在外部Flash

  • RW-data过大：

    • 减少已初始化的全局变量，尽量使用局部变量
    • 将可延迟初始化的变量改为在main中初始化（转为栈变量）

  • ZI-data过大：

    • 减少大数组定义，改用动态内存分配（malloc）
    • 将临时缓冲区定义为函数内的局部变量（使用栈空间）
    • 检查是否有未使用的全局变量（冗余定义）

4. 链接脚本配置

可通过修改链接脚本（如Keil的.sct文件、GCC的.ld文件）自定义各段的存储地址
参考nxp的xip实现分散加载文件：

#!armclang --target=arm-arm-none-eabi -mcpu=cortex-m7 -E -x c
/*
** ###################################################################
**     Processors:          MIMXRT1011CAE4A
**                          MIMXRT1011DAE5A
**
**     Compiler:            Keil ARM C/C++ Compiler
**     Reference manual:    IMXRT1010RM Rev.0, 09/2019
**     Version:             rev. 1.0, 2019-08-01
**     Build:               b191120
**
**     Abstract:
**         Linker file for the Keil ARM C/C++ Compiler
**
**     Copyright 2016 Freescale Semiconductor, Inc.
**     Copyright 2016-2019 NXP
**     All rights reserved.
**
**     SPDX-License-Identifier: BSD-3-Clause
**
**     http:                 www.nxp.com
**     mail:                 support@nxp.com
**
** ###################################################################
*/

#if (defined(__ram_vector_table__))
  #define __ram_vector_table_size__    0x00000400
#else
  #define __ram_vector_table_size__    0x00000000
#endif

#define m_flash_config_start           0x60000400
#define m_flash_config_size            0x00000C00

#define m_ivt_start                    0x60001000
#define m_ivt_size                     0x00001000

#define m_interrupts_start             0x60002000
#define m_interrupts_size              0x00000400

#define m_text_start                   0x60002400
#define m_text_size                    0x00FFDC00

#define m_interrupts_ram_start         0x20000000
#define m_interrupts_ram_size          __ram_vector_table_size__

#define  m_data_start                  (m_interrupts_ram_start + m_interrupts_ram_size)
#define  m_data_size                   (0x00008000 - m_interrupts_ram_size)

#define m_data2_start                  0x20200000
#define m_data2_size                   0x00010000

#define m_psram_start                  0x61000000   //PSRAM   8M
#define m_psram_size                   0x00800000

/* Sizes */
#if (defined(__stack_size__))
  #define Stack_Size                   __stack_size__
#else
  #define Stack_Size                   0x0400
#endif

#if (defined(__heap_size__))
  #define Heap_Size                    __heap_size__
#else
  #define Heap_Size                    0x0400
#endif

#if defined(XIP_BOOT_HEADER_ENABLE) && (XIP_BOOT_HEADER_ENABLE == 1)
LR_m_text m_flash_config_start m_text_start+m_text_size-m_flash_config_start {   ; load region size_region
  RW_m_config_text m_flash_config_start FIXED m_flash_config_size { ; load address = execution address
    * (.boot_hdr.conf, +FIRST)
  }

  RW_m_ivt_text m_ivt_start FIXED m_ivt_size { ; load address = execution address
    * (.boot_hdr.ivt, +FIRST)
    * (.boot_hdr.boot_data)
    * (.boot_hdr.dcd_data)
  }
#else
LR_m_text m_interrupts_start m_text_start+m_text_size-m_interrupts_start {   ; load region size_region
#endif
  VECTOR_ROM m_interrupts_start FIXED m_interrupts_size { ; load address = execution address
    * (.isr_vector,+FIRST)
  }
  ER_m_text m_text_start FIXED m_text_size { ; load address = execution address
    * (InRoot$$Sections)
    .ANY (+RO)
  }
#if (defined(__ram_vector_table__))
  VECTOR_RAM m_interrupts_ram_start EMPTY m_interrupts_ram_size {
  }
#else
  VECTOR_RAM m_interrupts_start EMPTY 0 {
  }
#endif
  RW_m_data m_data_start m_data_size-Stack_Size-Heap_Size { ; RW data
    .ANY (+RW +ZI)
    * (RamFunction)
    * (NonCacheable.init)
    * (*NonCacheable)
    flexspi_psram.o (+RO +RW +ZI)
    fsl_flexspi.o (+RO +RW +ZI)
  }
  ARM_LIB_HEAP +0 EMPTY Heap_Size {    ; Heap region growing up
  }
  ARM_LIB_STACK m_data_start+m_data_size EMPTY -Stack_Size { ; Stack region growing down
  }
  RW_m_ncache m_data2_start EMPTY 0 {
  }
  RW_m_ncache_unused +0 EMPTY m_data2_size-ImageLength(RW_m_ncache) { ; Empty region added for MPU configuration
  }
}

通过合理配置链接脚本，可实现：

  • 将高频访问的代码放到高速Flash区域
  • 将大数组分配到外部如PSRAM

六、常见问题解答

1. 为什么ZI-data不占用Flash空间？

ZI-data的初始值为0，系统启动时会自动将其清零，无需在Flash中存储初始值，因此不占用Flash空间。

2. 局部变量算在哪一段？

函数内的局部变量（非static）不包含在上述四个段中，它们存放在栈（Stack）中，栈空间是从RAM总容量中分配的，因此需要确保RAM总容量 > RW-data + ZI-data + 栈大小 + 堆大小。

3. 动态分配的内存（malloc）算在哪一段？

动态内存从堆（Heap）中分配，堆也位于RAM中，同样需要从RAM总容量中扣除，因此实际可用内存为：RAM总容量 - (RW-data + ZI-data + 栈大小 + 堆大小)。

4. 如何查看更详细的段信息？

编译器通常会生成映射文件（Map File），包含各文件、各函数占用的具体大小：

  • Keil：在工程设置中勾选"Generate Map File"，生成.map文件
  • GCC：通过-Wl,-Map=output.map选项生成映射文件
  • IAR：在链接器设置中勾选"Generate linker map file"

映射文件可帮助定位哪些函数或变量占用了过多空间，是优化的重要依据。

七、总结

程序存储空间中的 Code、RO-data、RW-data 和 ZI-data 四个指标，看似基础实则完整反映了程序在存储系统中的分布情况。
声明:部分资料来源ai。
