FreeRTOS 配置参数详解：打造专属实时操作系统

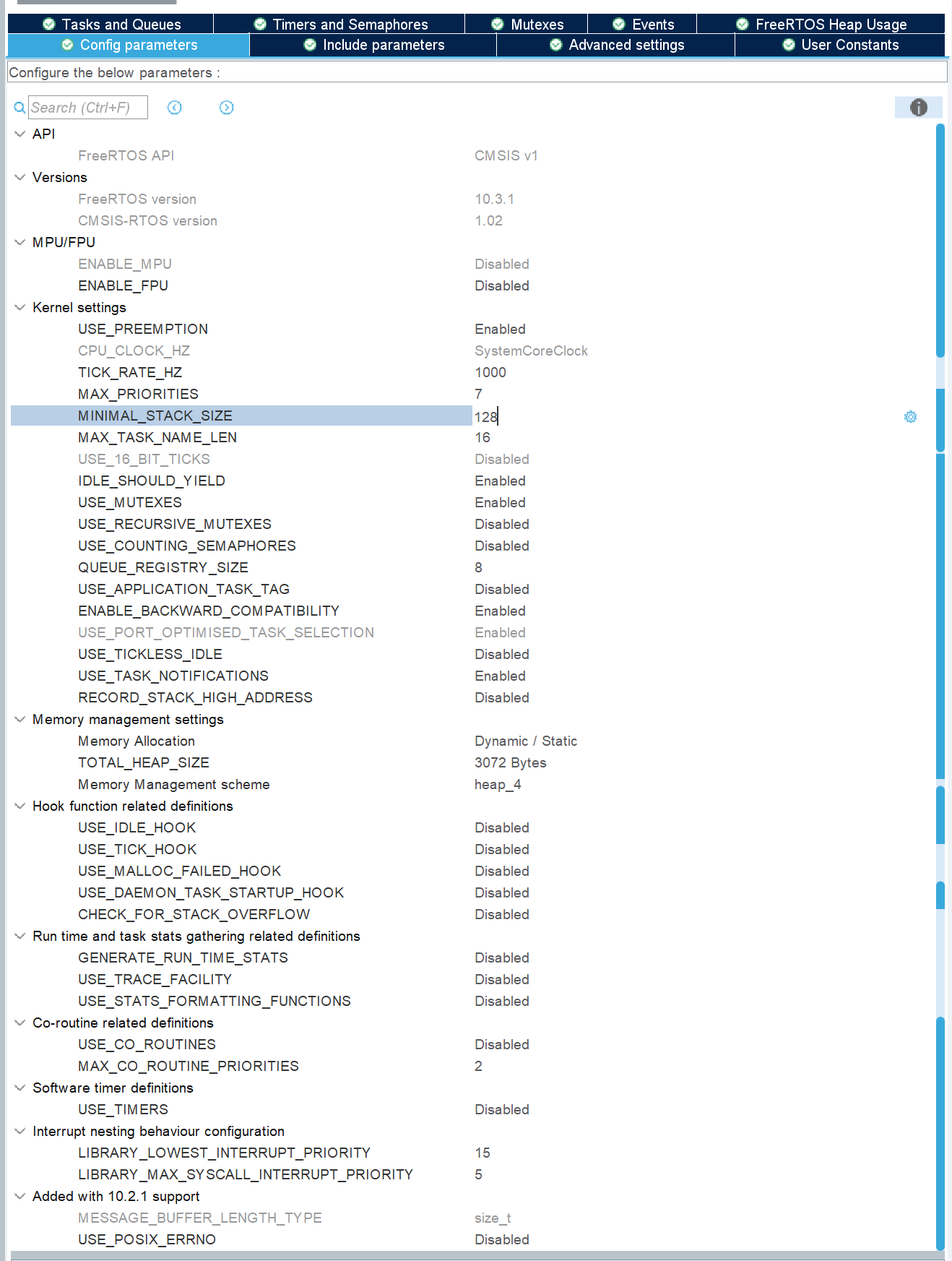

在嵌入式开发领域，FreeRTOS 以其轻量、灵活的特性被广泛应用。而 FreeRTOS 的配置，直接决定了它能否完美契合项目需求。下面将详细解析一份 FreeRTOS 配置参数，帮助你理解每个配置项的作用，进而打造专属的实时操作系统。
一、API 与版本相关
| 配置项 |
说明 |
| FreeRTOS API |
采用 FreeRTOS 自身的 API 进行开发 |
| CMSIS v1 |
支持符合 CMSIS-RTOS v1 标准的 API。CMSIS 是 ARM 为 Cortex 系列处理器制定的软件标准，遵循该标准能让代码更易在不同厂商的 Cortex 处理器平台间移植 |
| FreeRTOS version |
所使用的 FreeRTOS 版本为 10.3.1 |
| CMSIS-RTOS version |
CMSIS-RTOS 的版本是 1.02 |
二、MPU/FPU（内存保护单元/浮点单元）
| 配置项 |
说明 |
| ENABLE_MPU |
Disabled，禁用内存保护单元。内存保护单元可对不同任务的内存空间进行隔离，防止任务越权访问内存。禁用后，所有任务共享内存空间，适用于对内存隔离要求不高的场景 |
| ENABLE_FPU |
Disabled，禁用浮点单元支持。若项目无需浮点运算，禁用该功能可节省系统资源；若有浮点运算需求，则需启用，以保证浮点指令的正确执行 |
三、内核设置（Kernel settings）
| 配置项 |
说明 |
| USE_PREEMPTION |
Enabled，启用抢占式调度。在抢占式调度模式下，高优先级任务可在低优先级任务执行过程中，强制抢占 CPU 使用权，能确保高优先级任务及时得到执行，满足实时性要求 |
| CPU_CLOCK_HZ |
值为 SystemCoreClock，表示 CPU 时钟频率由系统核心时钟决定，会根据具体硬件平台的配置获取实际的 CPU 时钟数值 |
| TICK_RATE_HZ |
设为 1000，FreeRTOS 的时钟节拍频率为 1000Hz，即每秒产生 1000 个时钟节拍。时钟节拍是 FreeRTOS 任务调度的基本时间单位，此时节拍周期为 1ms |
| MAX_PRIORITIES |
7，系统支持的最大任务优先级数量为 7。FreeRTOS 中优先级数值越小，优先级越低，这里可创建优先级为 0 - 6 的任务 |
| MINIMAL_STACK_SIZE |
128 Words，任务的最小栈大小为 128 字。栈用于存储任务的局部变量、函数调用上下文等，具体字节数取决于处理器架构（如 32 位处理器，1 字为 4 字节，此时最小栈为 512 字节） |
| MAX_TASK_NAME_LEN |
16，任务名称的最大长度为 16 个字符，用于标识任务，方便调试时识别不同任务 |
| USE_16_BIT_TICKS |
Disabled，禁用 16 位节拍计数器。若启用，节拍计数器为 16 位，最大计数值有限；禁用后使用 32 位计数器，能支持更长时间的计时 |
| IDLE_SHOULD_YIELD |
Enabled，空闲任务（优先级最低的任务）在执行时会主动让出 CPU 给其他同优先级任务（若有），有助于提高系统响应性 |
| USE_MUTEXES |
Enabled，启用互斥量。互斥量用于实现任务间对共享资源的互斥访问，防止出现竞争条件 |
| USE_RECURSIVE_MUTEXES |
Disabled，禁用递归互斥量。递归互斥量允许同一任务多次获取互斥量而不会死锁，禁用后互斥量不能被同一任务重复获取 |
| USE_COUNTING_SEMAPHORES |
Disabled，禁用计数信号量。计数信号量可用于资源计数（如对多个相同资源的访问控制），禁用后只能使用二进制信号量（资源只有可用或不可用两种状态） |
| QUEUE_REGISTRY_SIZE |
8，队列注册表的大小为 8。队列注册表用于注册队列，方便通过名称查找队列，便于调试 |
| USE_APPLICATION_TASK_TAG |
Disabled，禁用应用任务标签。任务标签可用于给任务附加自定义信息，禁用后不使用该功能 |
| ENABLE_BACKWARD_COMPATIBILITY |
Enabled，启用向后兼容性，确保新版本 FreeRTOS 能兼容旧版本的应用代码 |
| USE_PORT_OPTIMISED_TASK_SELECTION |
Enabled，启用端口优化的任务选择。部分处理器架构有针对任务切换的优化指令，启用后可提高任务调度效率 |
| USE_TICKLESS_IDLE |
Disabled，禁用低功耗 Tickless 模式。Tickless 模式下，系统在空闲时可关闭时钟节拍，进入深度睡眠以节省功耗，禁用后时钟节拍持续运行 |
| USE_TASK_NOTIFICATIONS |
Enabled，启用任务通知。任务通知是一种轻量级的任务间通信机制，比队列、信号量等更高效，可用于任务间的事件通知 |
| RECORD_STACK_HIGH_ADDRESS |
Disabled，禁用记录栈的高地址。启用后可记录栈的最高使用地址，用于检测栈溢出 |
四、内存管理设置（Memory management settings）
| 配置项 |
说明 |
| Memory Allocation |
支持 Dynamic / Static 内存分配。动态内存分配从堆中分配内存，使用灵活但存在内存碎片风险；静态内存分配需预先分配好内存，运行更稳定 |
| TOTAL_HEAP_SIZE |
堆的总大小为 3072 Bytes。堆用于动态内存分配，如任务创建、队列创建等需要动态分配内存的操作 |
| Memory Management scheme |
采用 heap_4 内存管理方案。heap_4 是 FreeRTOS 提供的一种内存管理算法，支持内存块的合并，能有效减少内存碎片 |
五、钩子函数相关定义（Hook function related definitions）
钩子函数是 FreeRTOS 提供的回调函数，可在特定事件发生时执行用户自定义代码。
| 配置项 |
说明 |
| USE_IDLE_HOOK |
Disabled，禁用空闲钩子函数。空闲钩子函数在空闲任务执行时调用，可用于低功耗处理、后台任务等 |
| USE_TICK_HOOK |
Disabled，禁用时钟节拍钩子函数。时钟节拍钩子函数在每个时钟节拍时调用，可用于定时任务等 |
| USE_MALLOC_FAILED_HOOK |
Disabled，禁用内存分配失败钩子函数。当动态内存分配失败时调用，可用于错误处理 |
| USE_DAEMON_TASK_STARTUP_HOOK |
Disabled，禁用守护任务启动钩子函数。守护任务（如定时器任务）启动时调用 |
| CHECK_FOR_STACK_OVERFLOW |
Disabled，禁用栈溢出检查。启用后可检测任务栈是否溢出，有助于调试 |
六、运行时间和任务统计相关定义（Run time and task stats gathering related definitions）
| 配置项 |
说明 |
| GENERATE_RUN_TIME_STATS |
Disabled，禁用运行时间统计。启用后可统计每个任务的运行时间占比等信息 |
| USE_TRACE_FACILITY |
Disabled，禁用跟踪工具。跟踪工具用于调试，可记录任务调度、事件等信息 |
| USE_STATS_FORMATTING_FUNCTIONS |
Disabled，禁用统计格式化函数。这些函数用于将运行时间统计等信息格式化为易读的形式 |
七、协程相关定义（Co-routine related definitions）
| 配置项 |
说明 |
| USE_CO_ROUTINES |
Disabled，禁用协程。协程是一种轻量级的任务，适合简单的、不需要抢占式调度的场景，禁用后不使用协程功能 |
| MAX_CO_ROUTINE_PRIORITIES |
若启用协程，支持的最大协程优先级数量为 2 |
八、软件定时器定义（Software timer definitions）
| 配置项 |
说明 |
| USE_TIMERS |
Disabled，禁用软件定时器。软件定时器可用于在指定时间后执行回调函数，禁用后不提供该功能 |
九、中断嵌套行为配置（Interrupt nesting behaviour configuration）
| 配置项 |
说明 |
| LIBRARY_LOWEST_INTERRUPT_PRIORITY |
15，FreeRTOS 库支持的最低中断优先级为 15。在 Cortex-M 处理器中，中断优先级数值越大，优先级越低 |
| LIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY |
5，允许调用 FreeRTOS 系统调用的最高中断优先级为 5。高于该优先级的中断不能调用 FreeRTOS 的 API，否则可能导致系统不稳定 |
十、10.2.1 版本新增支持（Added with 10.2.1 support）
| 配置项 |
说明 |
| MESSAGE_BUFFER_LENGTH_TYPE |
消息缓冲区长度的数据类型为 size_t |
| USE_POSIX_ERRNO |
Disabled，禁用 POSIX 错误码支持。启用后可使用 POSIX 标准的错误码，方便与 POSIX 兼容的应用开发 |
这些配置参数共同决定了 FreeRTOS 内核的功能、性能和资源使用情况，你可以根据具体的应用需求（如实时性要求、资源限制、功能需求等）对其进行调整，打造出符合项目要求的实时操作系统。
