一、简介

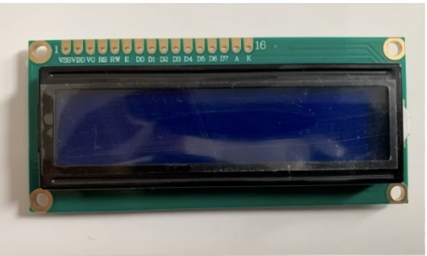

什么是LCD1602：LCD是显示方式，LCD液晶显示器。每行可以显示16个字符，一共可以显示2行。

一般来说LCD1602有16个IO口，控制它，就需要16个引脚。
但是这次购买的套件中，通过I2C芯片进行了适配，大大减少了引脚的占用，从16个变少到了2个。
I2C介绍(Inter-Intergrated Circuit)：中文名称 集成电路总线，它是一种串行通信总线，适用于主-从架构。功能包括：

• 减少引脚占用：只需要两个IO引脚
• 所有组件之间，都存在简单的主-从关系。连接到总线的每一个设备都可以通过唯一的地址，进行软件寻址
• I2C是真正的多主设备总线，可以提供仲裁和冲突检测
• 传输速度：标准模式-100Kbps，快速模式-400Kbps，高速模式-3.4Mbps，超快速模式-5Mbps
• 最大连接设备数：无限制
• 最大从机设备数：127

二、具体实现逻辑

当前控制LCD1602的逻辑是这样的：
ESP32–I2C协议–PCF8574–LCD屏幕
PCF8574：接收I2C数据，控制8个IO引脚的输出

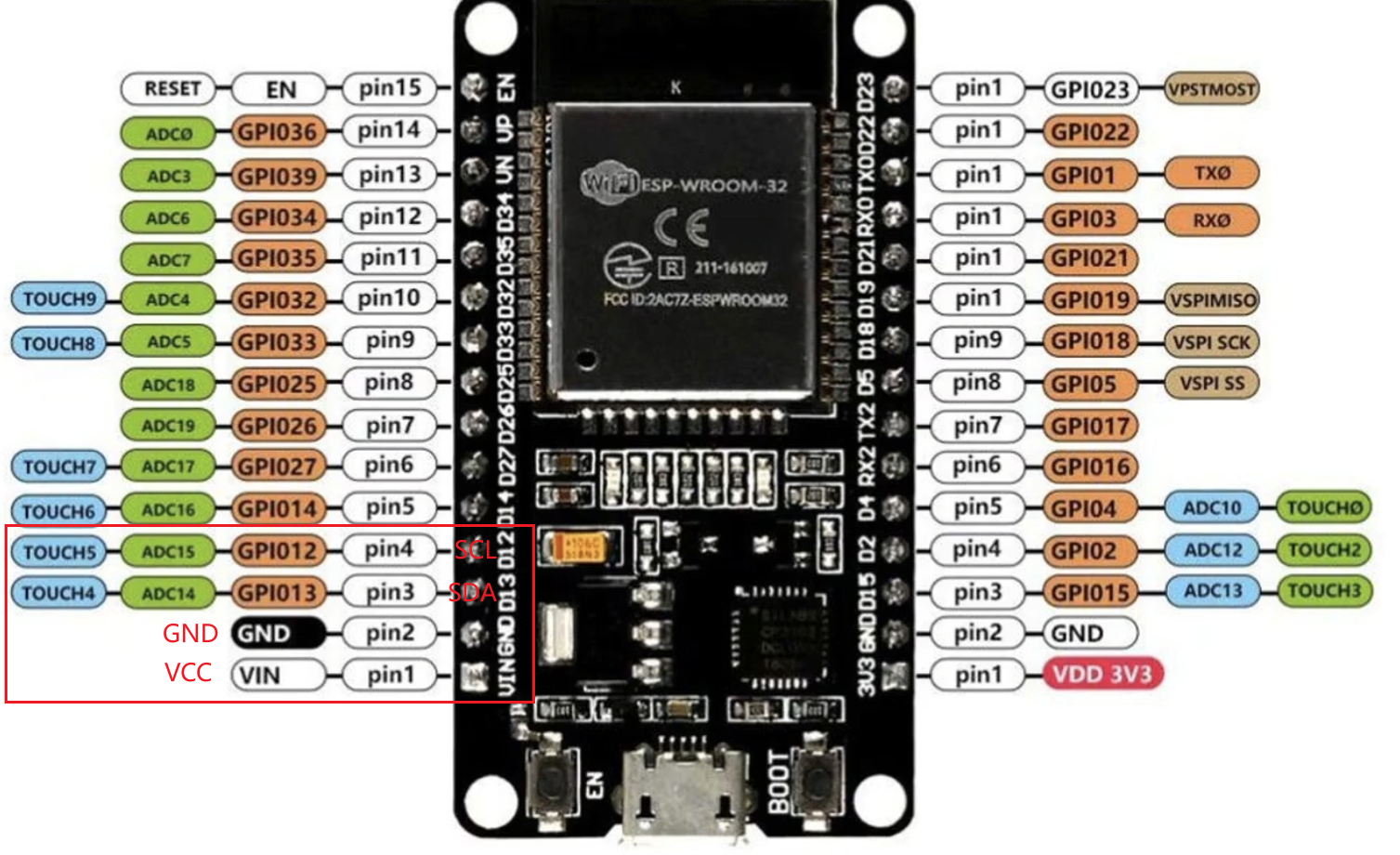

下图是连接方式

MicroPython官网，也有对I2C通信的描述

from machine import Pin, SoftI2C

# 按照具体的连接方式定义好对应的scl和sda引脚，通信频率 标准频率100Kbps
i2c = SoftI2C(scl=Pin(12), sda=Pin(13), freq=100000)

print(i2c.scan()) # 扫描总线上出现的设备
# 打印 [39]

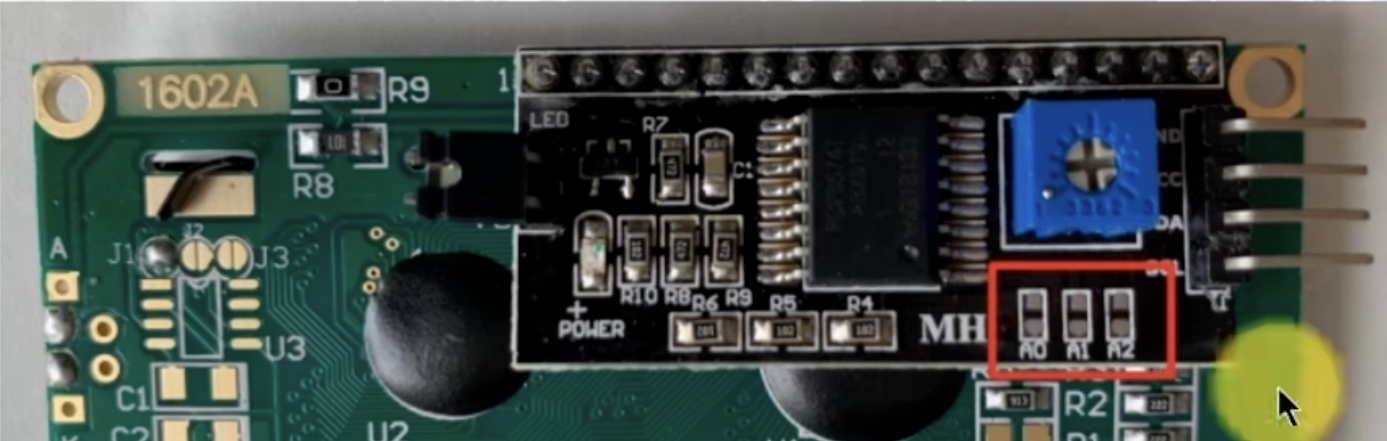

这里0x27（16进制的39）其实是I2C的默认地址，它的值是由PCF8574芯片配置引脚的高低电平决定的，给图中的A0-A2配置不同的阻值就能改变他的地址

这里直接使用了普中的I2C驱动LCD的代码，使用它们大大的简化了操作其中内容的复杂度。
https://gitee.com/hong-shengquan/esp32/blob/master/Code/LCD1602/i2c_lcd.py
https://gitee.com/hong-shengquan/esp32/blob/master/Code/LCD1602/lcd_api.py

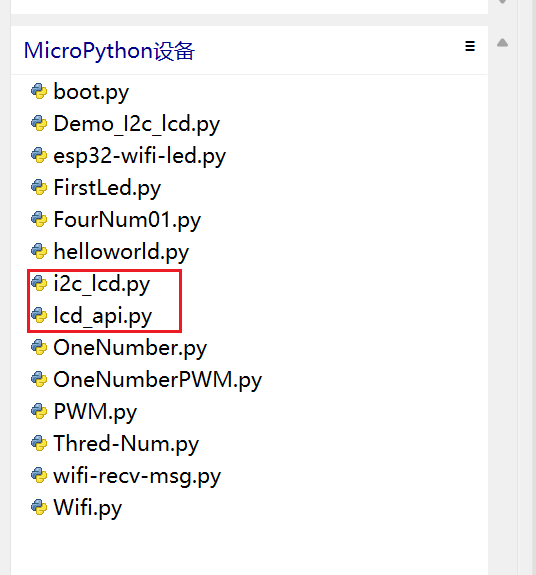

直接将两个文件导入到ESP32中，通过代码引用它们即可

from machine import Pin, SoftI2C
import time
from i2c_lcd import I2cLcd

# 按照具体的连接方式定义好对应的scl和sda引脚，通信频率 标准频率100Kbps
i2c = SoftI2C(scl=Pin(12), sda=Pin(13), freq=100000)

print(i2c.scan()) # 扫描总线上出现的设备
DEFAULT_ADDR = 0x27
# lcd对应的标准i2c对象  地址  几行lcd  每行对少个字符
lcd = I2cLcd(i2c, DEFAULT_ADDR, 2, 16)

for i in range(0, 100):
    #lcd.clear()
    lcd.putstr("loading---{}%\n".format(i))
    lcd.putstr("Please wait.\n")
    #time.sleep_ms(1)

可以看到，这里的实现是非常简单的，因为两个驱动代码已经封装好了基础功能
此外，I2cLcd还提供了其他的一些功能，如移动光标、开关背光等。可以查看源码自行试验

相关资料、代码
