🏗️ 二、工程框架搭建 —— 打好嵌入式开发的地基！

💡 想盖一栋稳固的房子，先打好地基；
想写一个稳定的嵌入式程序，先搭好工程框架！

本章将带你一步步配置：
✅ 系统时钟（让芯片“心跳”正常）
✅ 调试接口（让程序可烧录、可调试）
✅ 工程结构（让代码整洁、易维护）
✅ 中断优先级（让时间精准、响应及时）

小白也能轻松上手，告别“点灯就崩”的魔咒！

---

⏱️ 1. 时钟配置 —— 给单片机一颗“稳定的心跳”

🎼 什么是时钟？

在微控制器中，时钟信号就像乐队的节拍器：

• 它是一个周期性方波（滴答滴答…）
• 频率（单位：Hz）决定 CPU 和外设的运行速度
• 没有时钟 → 芯片“睡着了”，啥也干不了！

✅ 举个栗子：

• 8 MHz = 每秒 800 万次“滴答”
• 72 MHz = 每秒 7200 万次“滴答” → 快 9 倍！

---

🔧 时钟的五大作用

作用	说明	生活比喻
同步操作	CPU 取指令、执行、存结果都靠时钟对齐	乐队成员按节拍演奏
决定速度	主频越高，处理越快（但功耗也高）	快节奏 → 跳舞快；慢节奏 → 散步
驱动外设	UART、SPI、ADC 都需要自己的时钟	不同乐器需要不同节奏
管理功耗	低频 = 省电，适合电池设备	休息时关掉节拍器
保障稳定	频率不准 → 串口乱码、定时器漂移	节拍忽快忽慢 → 音乐跑调

---

🛠️ 为什么要手动配置时钟？

STM32 上电后默认使用 内部 8MHz HSI 时钟，但：

• 精度差（±1%）
• 频率低（性能受限）
• 外设可能无法工作（如高速 UART）

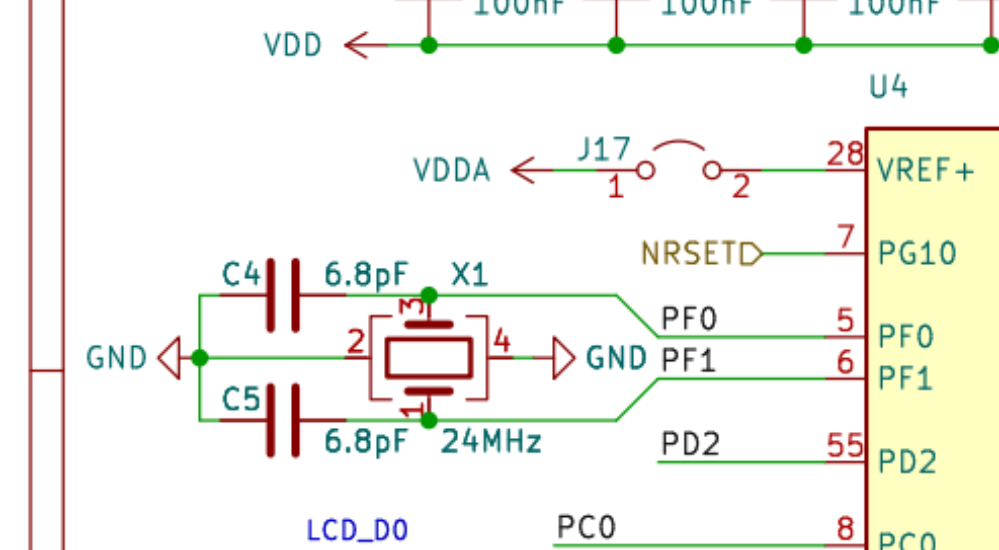

✅ 正确做法：使用 外部晶振（HSE） + PLL 倍频，获得高精度、高性能时钟！

🌟 推荐配置（以 STM32F103 为例）：

• 外部晶振：8 MHz（HSE）
• PLL 倍频：×9
• 系统主频：72 MHz

---

💻 实战：用 STM32CubeMX 配置时钟（新手最友好！）

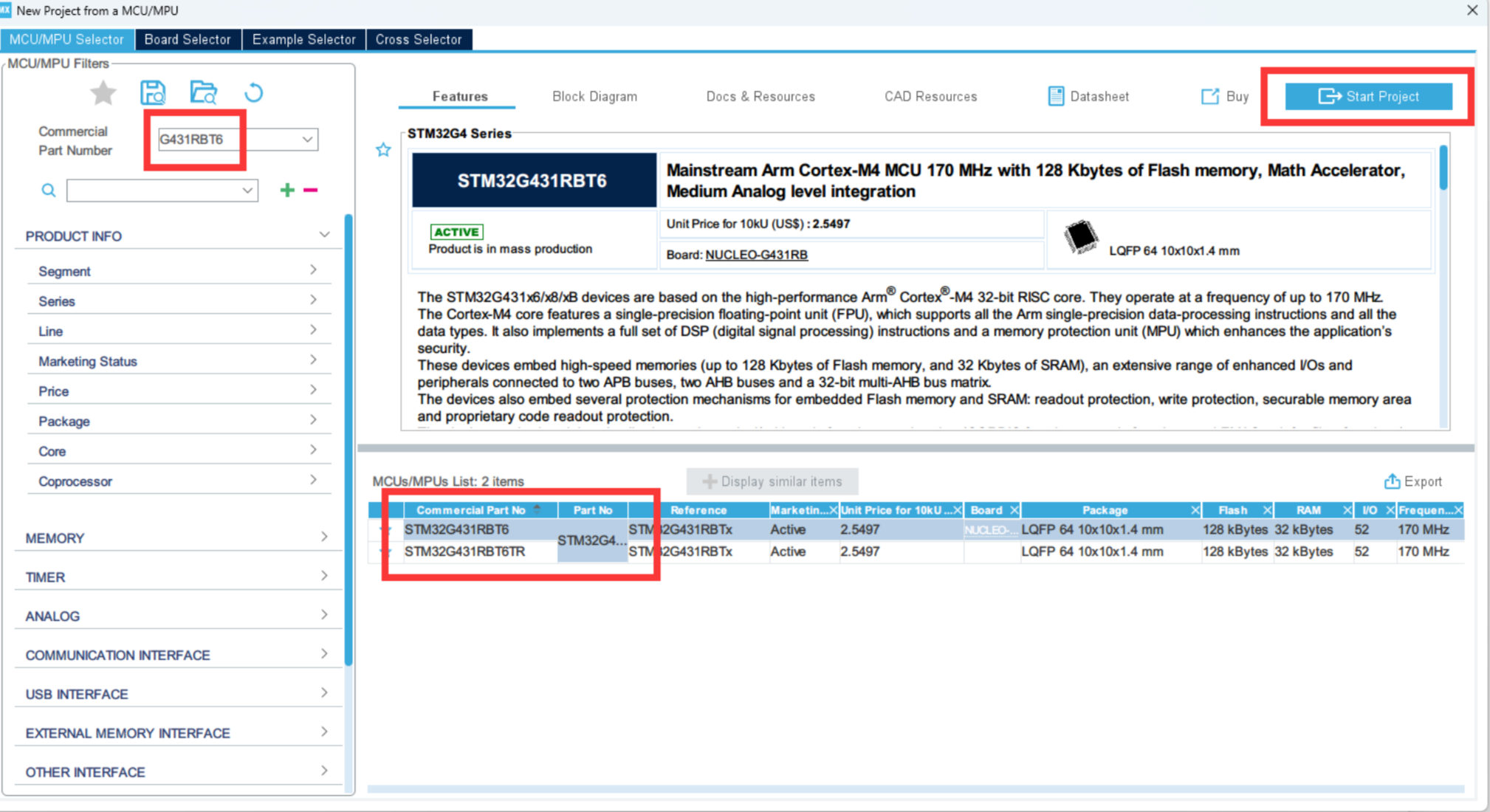

1. 打开 CubeMX → 选择芯片（如 STM32F103C8T6）

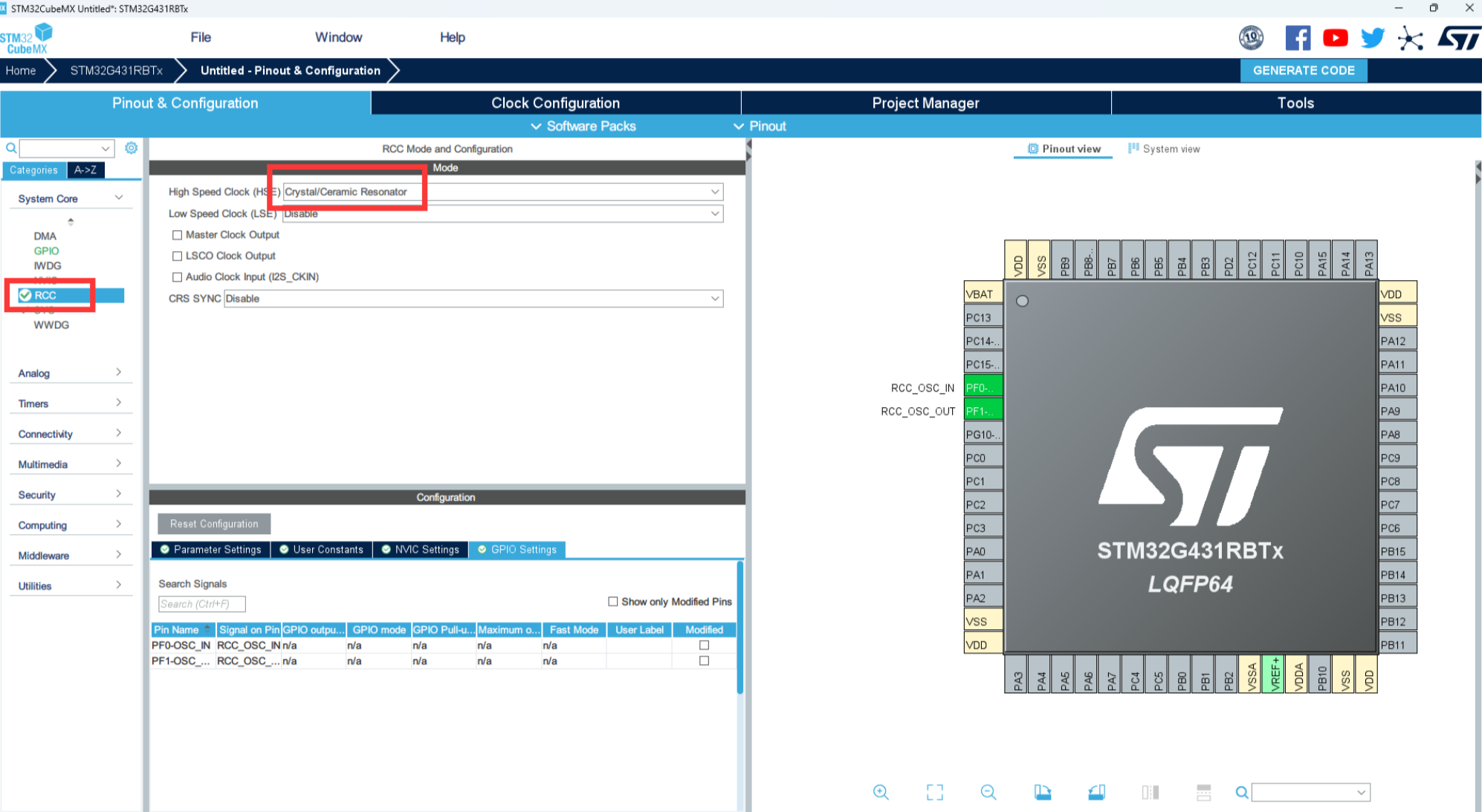

2. RCC 配置：
   • High Speed Clock (HSE) → 选 Crystal/Ceramic Resonator

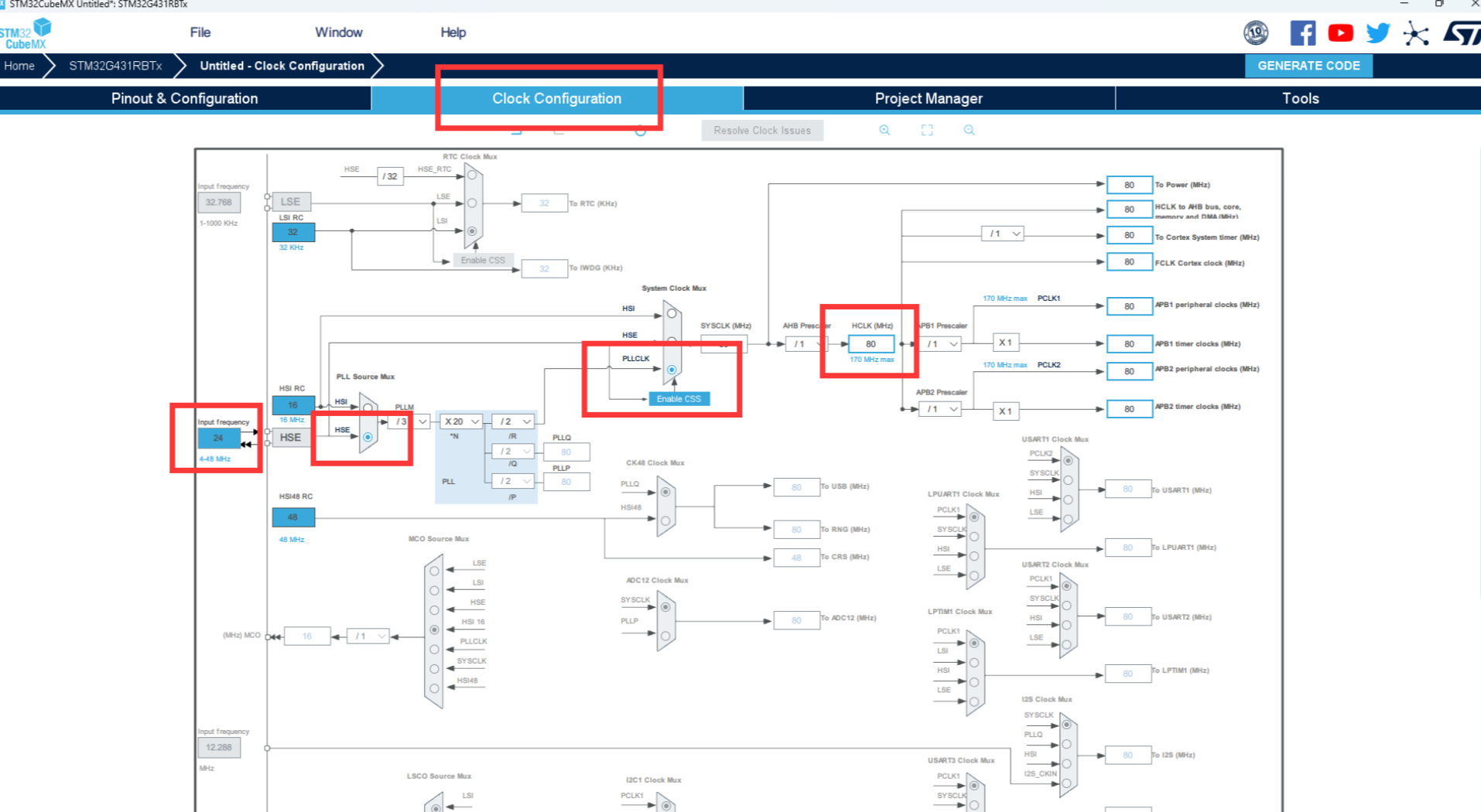

3. Clock Configuration：
   • PLL Source: HSE
   • PLL MUL: ×9
   • 查看 SYSCLK 是否为 72 MHz
4. 生成代码 → 自动完成所有寄存器配置！

✅ 无需手写寄存器，安全又高效！

---

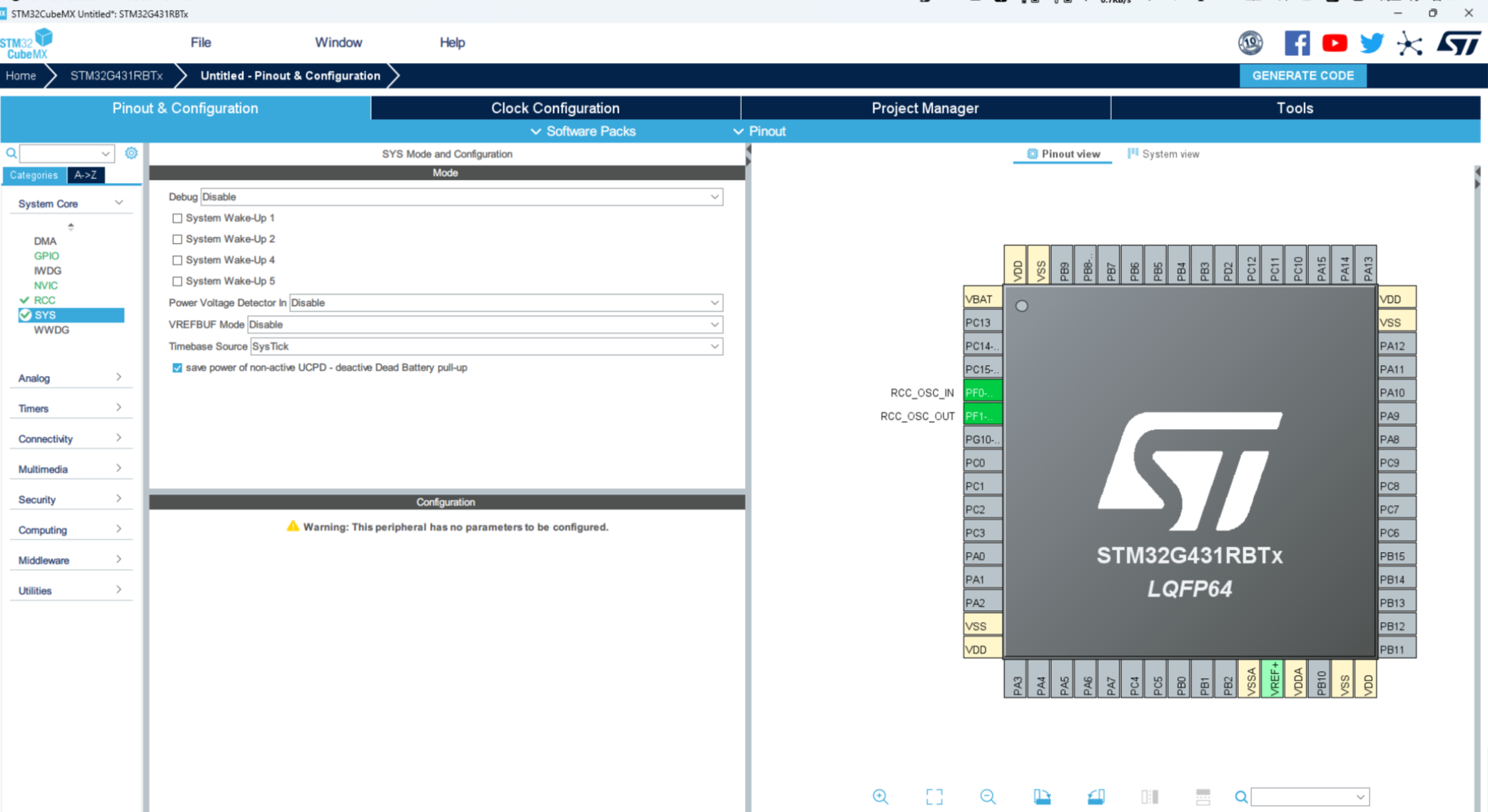

🔌 2. SYS 配置 —— 调试接口怎么选？

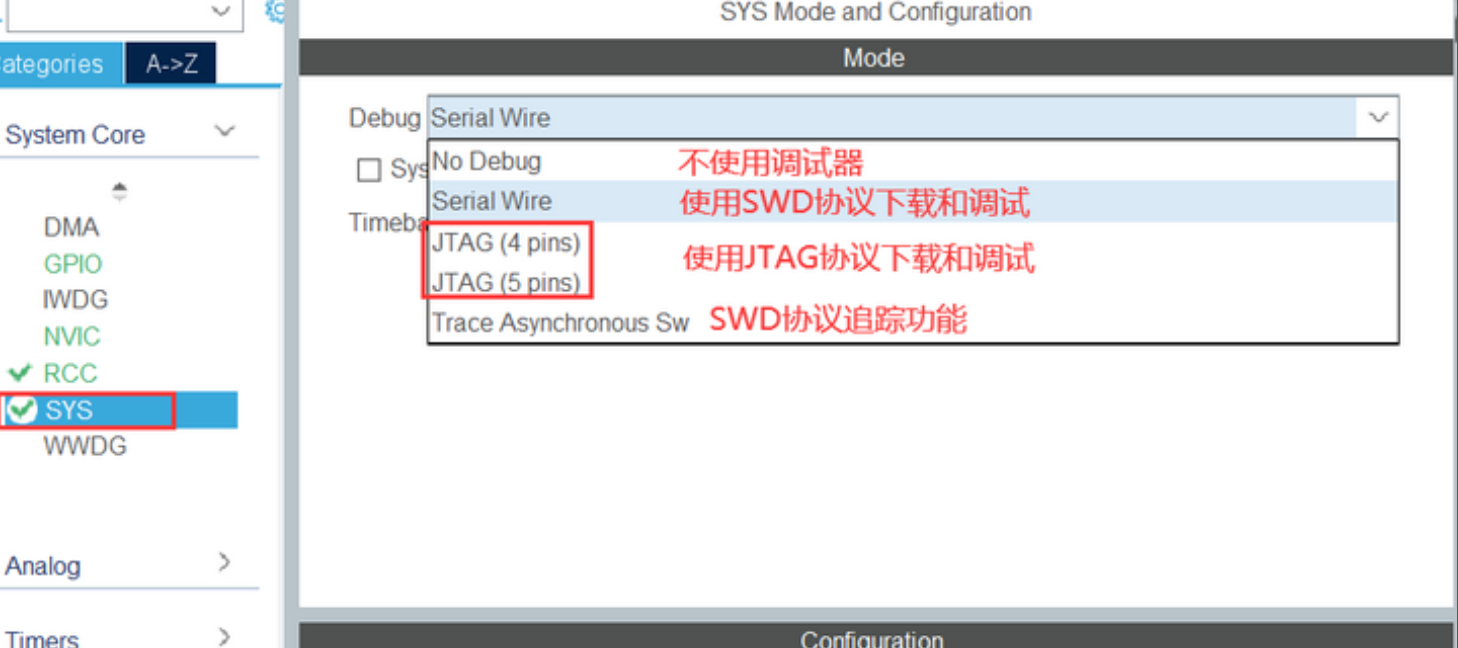

调试接口 = 你和芯片“对话”的桥梁。常见两种：

接口	引脚数	特点	推荐场景
SWD（Serial Wire）	2 根（SWCLK + SWDIO）	占用引脚少、速度快、ST-Link 默认支持	✅ 绝大多数项目首选！
JTAG	4~5 根	功能更强（支持 Trace），但占引脚多	老项目或特殊调试需求

⚠️ 重要提醒：

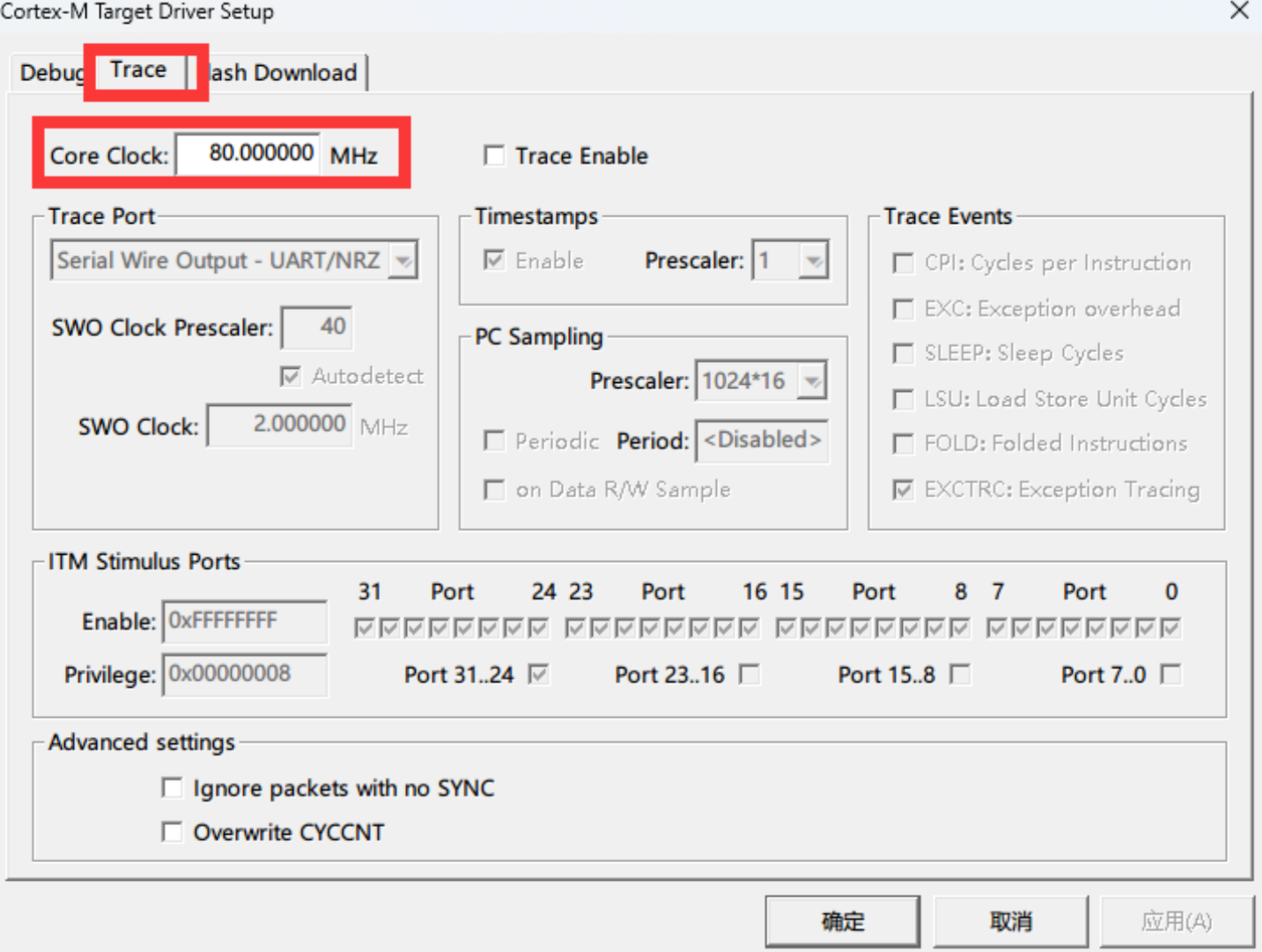

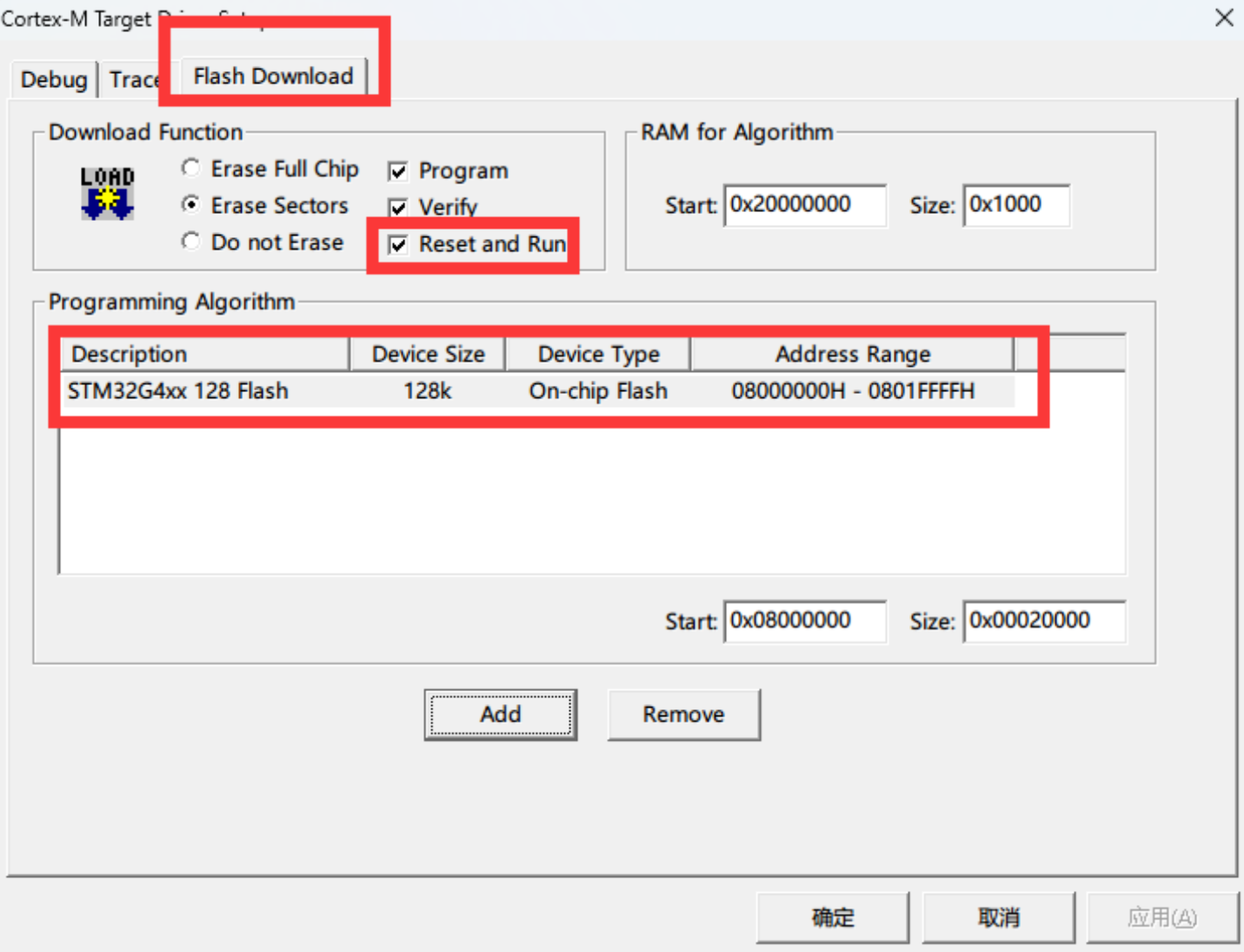

• CubeMX 中选的调试协议，必须和 Keil/IAR 中的设置一致！
• 否则：烧录失败、调试失联！

✅ 小白建议：始终选择 Serial Wire（SWD），省心又可靠！

---

📁 3. 工程配置 —— 让项目结构清晰如书架

使用 STM32CubeMX 创建工程时，关键配置如下：

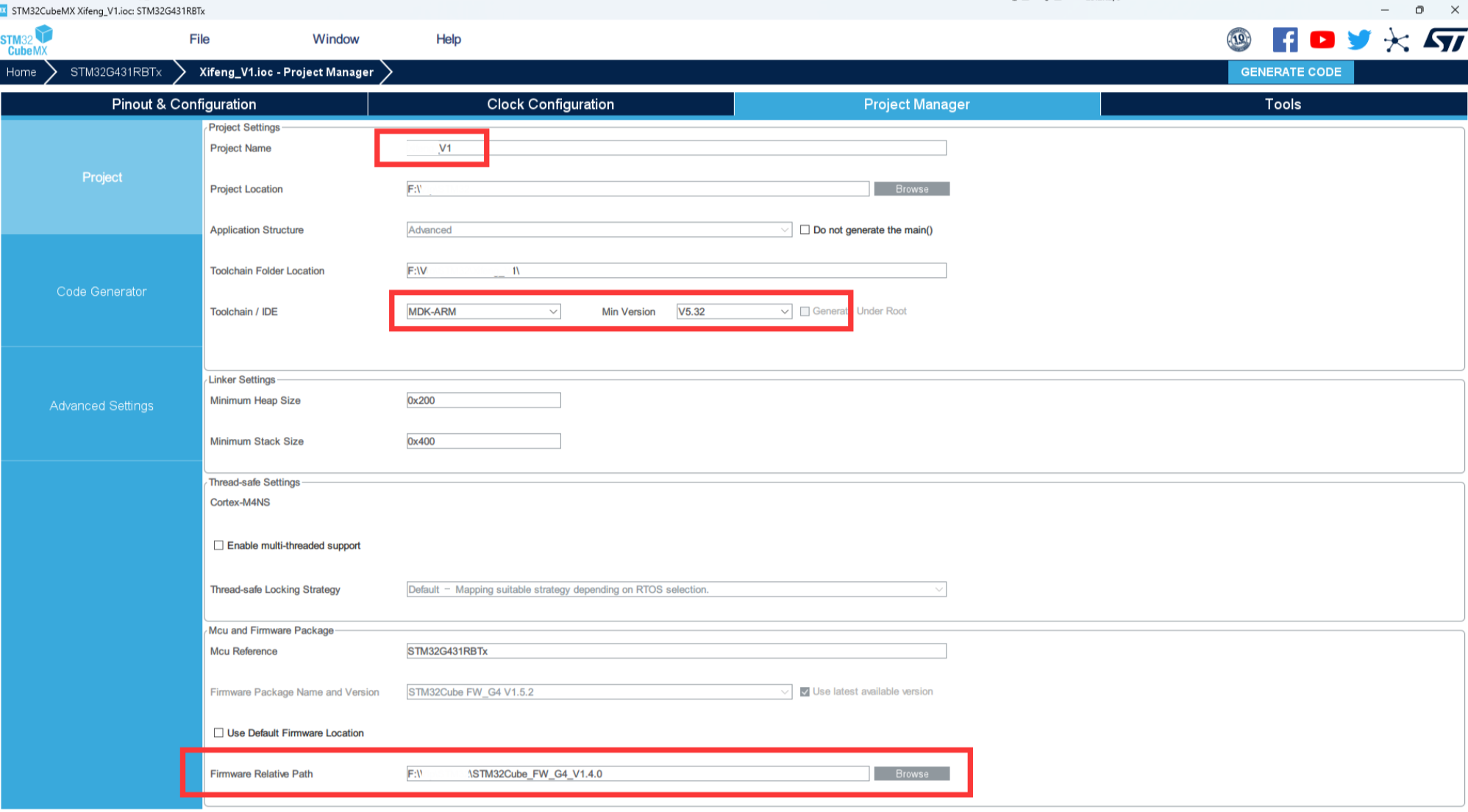

📌 Project 选项卡

设置项	说明	注意事项
Project Name	项目名称	避免中文、空格、特殊符号（如 My_Project ✅，我的项目 ❌）
Project Location	保存路径	路径不要有空格（如 D:\STM32\Projects ✅）
Toolchain / IDE	开发环境	选 MDK-ARM（Keil） 或 STM32CubeIDE

---

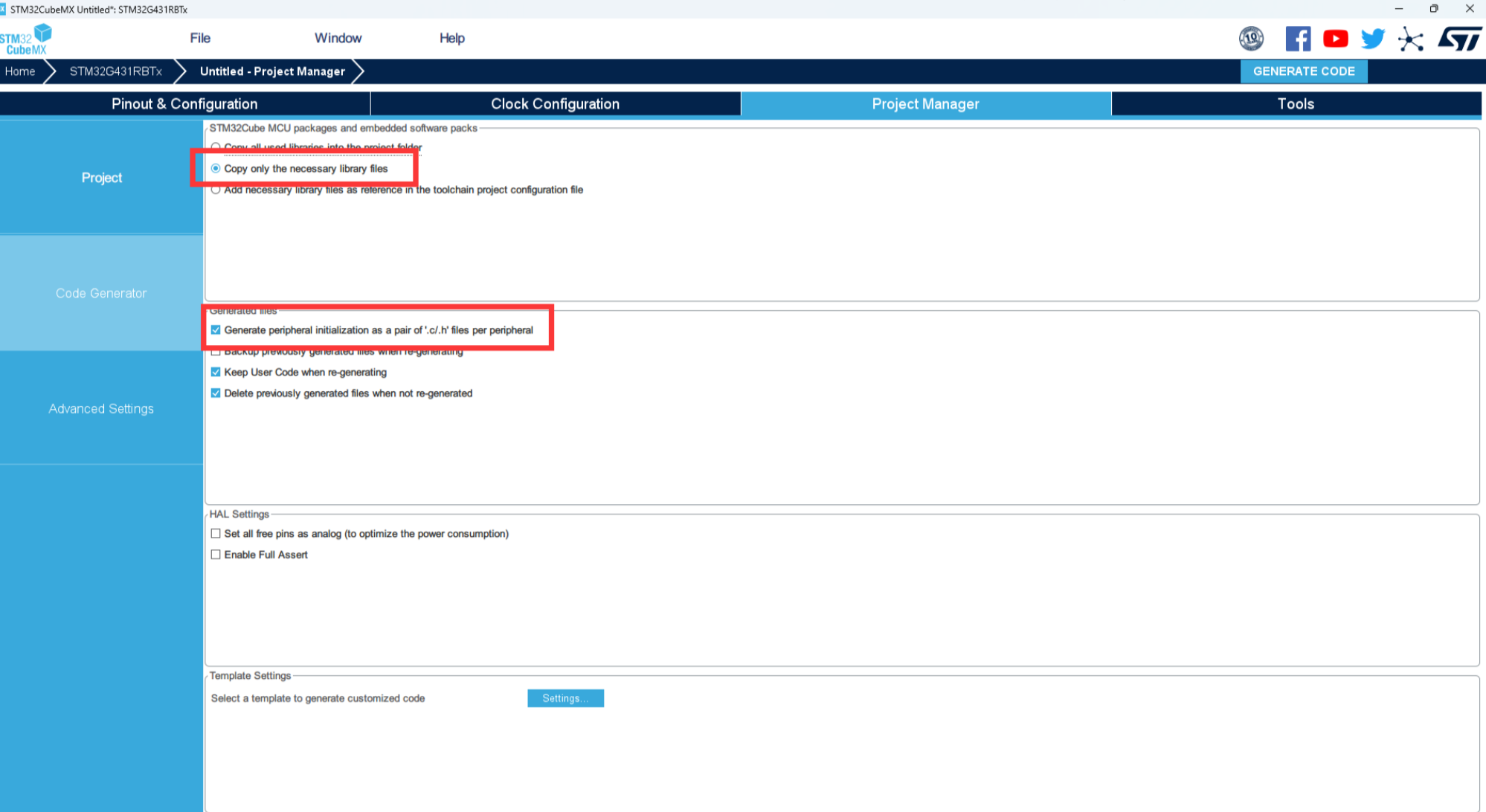

📌 Code Generator 选项卡（代码生成规则）

选项	推荐设置	好处
每个外设生成独立 .c/.h 文件	✅ 勾选	代码模块化，易维护
保留用户代码	✅ 勾选	重新生成工程时，你写的代码不会被覆盖！
仅复制必要库文件	✅ 勾选	减小工程体积

💡 小技巧：
在 /* USER CODE BEGIN */ 和 /* USER CODE END */ 之间写代码，
CubeMX 重生成时会自动保留！

---

📌 其他配置（按需开启）

• FreeRTOS：需要多任务？勾选它！
• Middleware：要用 USB、网络（LWIP）？在这里配！
• Peripheral：配置 USART、SPI、I2C 等外设参数

---

⚡ 4. NVIC 配置 —— 为什么 SysTick 要高优先级？

🤔 问题：HAL_Delay(1000) 为啥不准？

原因可能是：SysTick 中断被其他中断频繁抢占！

🔍 关键知识：

• HAL_Delay()、超时机制等都依赖 SysTick 定时器
• SysTick 是一个系统滴答定时器，每 1ms 中断一次（默认）
• 如果它的中断优先级太低，会被其他中断打断 → 计时不准！

✅ 解决方案：

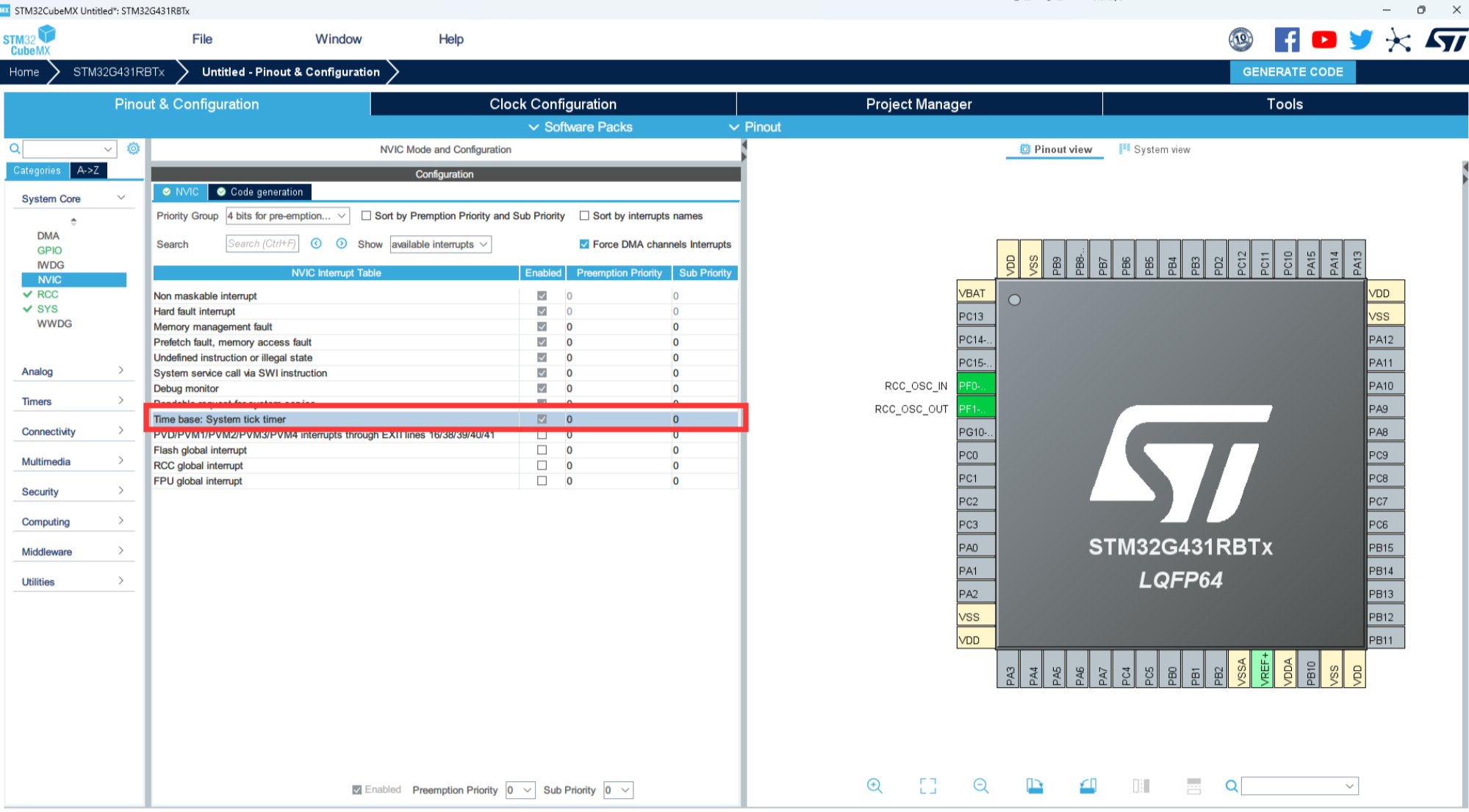

在 CubeMX 的 NVIC Settings 中：

• 找到 System tick timer
• 将其 Priority 设为 较高值（数值越小，优先级越高，如设为 0 或 1）

📌 原则：时间基准源（SysTick）必须高优先级！

---

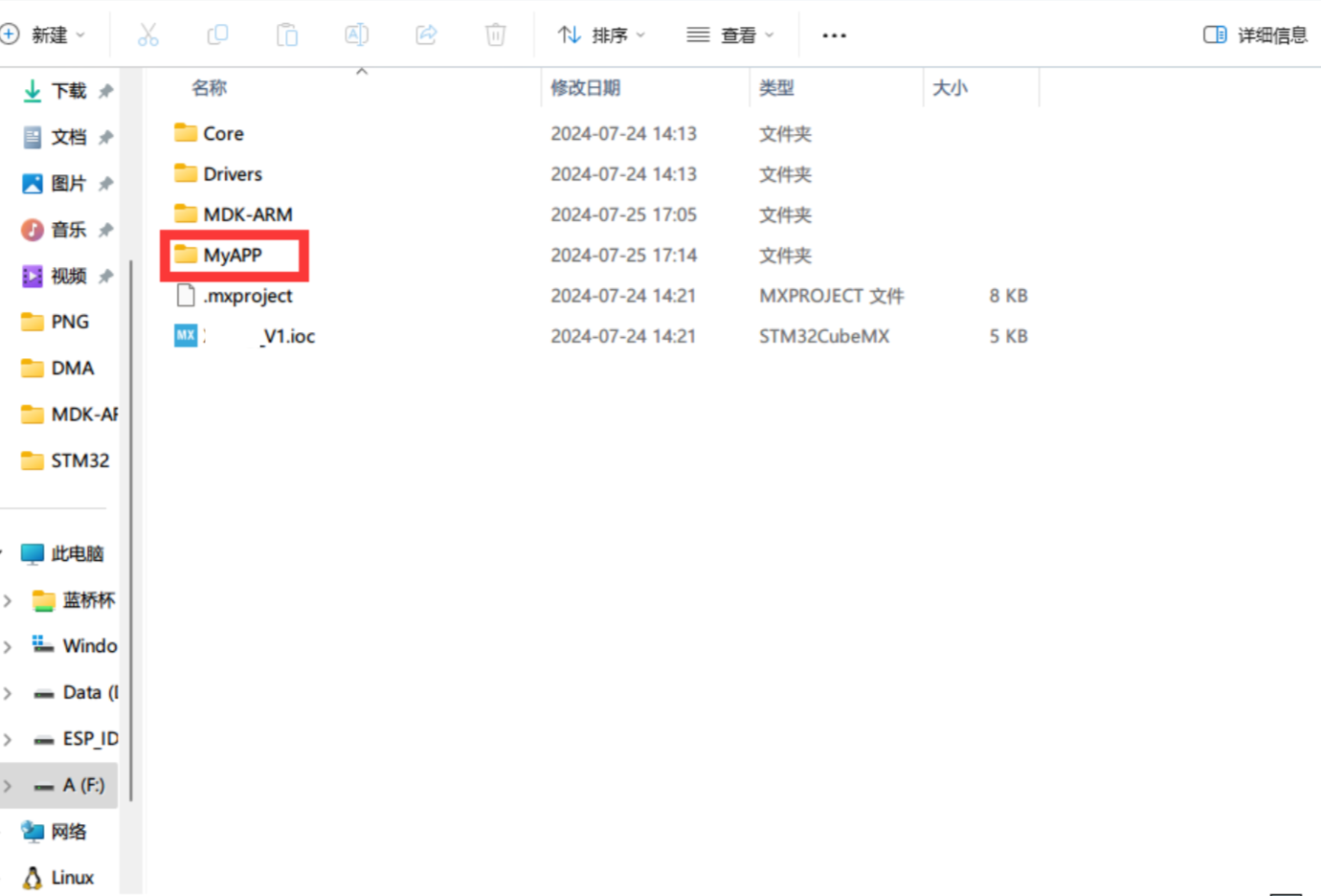

🗂️ 5. 工程目录结构解析（以 Keil 为例）

生成工程后，你会看到这些关键文件和目录：

文件/目录	作用	说明
.ioc 文件	CubeMX 配置文件	双击可重新打开配置界面
Core/	核心代码	包含 main.c、stm32f1xx_hal_msp.c 等
MDK-ARM/	Keil 工程文件	包含 .uvprojx（工程文件）、.uvoptx（调试配置）
Drivers/	HAL 库和 CMSIS	ST 官方驱动库，别动！

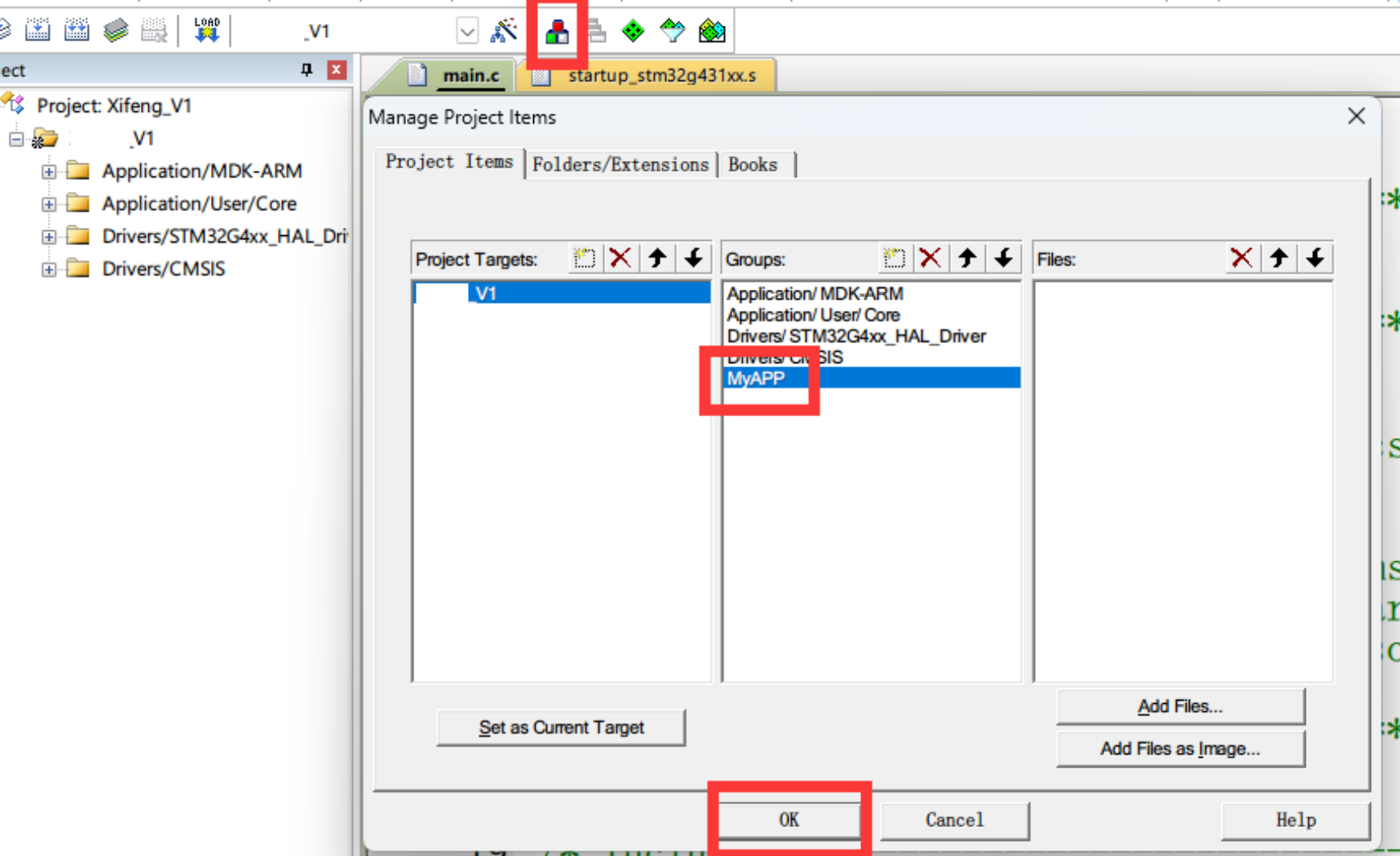

MyAPP/（自定义）	用户应用代码	✅ 建议新建此目录存放业务逻辑

🌟 推荐代码组织方式：

Project/
├── Core/
│   └── Src/main.c          ← 只放 main() 和初始化
├── MyAPP/                  ← 你的舞台！
│   ├── sensor.c
│   ├── uart_protocol.c
│   └── motor_control.c
└── MDK-ARM/
    └── Project.uvprojx     ← Keil 工程入口

✅ 好处：逻辑清晰，团队协作不打架！

---

🧠 本章口诀总结

⏱️ 时钟是心跳，配置要精准；
HSE 加 PLL，72M 最稳！

🔌 调试选 SWD，两线就够用；
协议要一致，烧录才成功！

📁 工程结构清，代码好维护；
用户代码区，重生成不丢！

⚡ SysTick 优先高，延时才可靠；
时间不准？先查中断表！

🗂️ 目录分模块，MyAPP 自定义；
主函数只初始化，逻辑放别处！

---

🔜 下一步行动建议

1. 用 CubeMX 创建一个新工程，配置 72MHz 时钟 + SWD 调试
2. 在 MyAPP/ 目录下写一个 led_toggle.c，实现 LED 闪烁
3. 尝试修改 SysTick 优先级，观察 HAL_Delay 是否变准

搭好框架，你就完成了嵌入式开发的 80%！
接下来，只需专注“业务逻辑”，让创意自由奔跑 🚀

有问题随时问，我会用更多生活例子帮你理解硬件开发！✨
