前言

在进行嵌入式Linux或单片机（STM32/i.MX6ULL）开发时，很多同学会遇到一个非常玄学的现象：使用普通的“串口调试助手”（如SSCOM、XCOM）时，一切正常，复位键一按板子就重启。 但一旦换用专业的 SecureCRT 或 Mobaxterm：

复位无效： 按下板子复位键，终端没有任何反应，必须断电重连才能恢复。
无法启动： 板子有时候上电黑屏，没有任何打印信息。
键盘卡死： 能看到打印信息，但在命令行输入任何字符都没反应。

这究竟是板子坏了，还是软件的问题？本文将带你通过物理层原理，彻底解决这个困扰无数工程师的“幽灵”问题。

一、罪魁祸首：被误用的硬件流控信号

我们通常认为串口只需要接三根线：TX（发）、RX（收）、GND（地）。普通的串口助手（SSCOM）默认就是这么干的，它忽略了其他所有控制引脚。

但 SecureCRT 作为一款严谨的工业级终端软件，它默认会去驱动串口的所有标准信号线，其中最关键的三个“捣乱分子”就是：DTR、RTS 和 CTS。

1. DTR (Data Terminal Ready) —— 导致“复位无效”

原始作用： 告诉对方“电脑已经准备好了”。

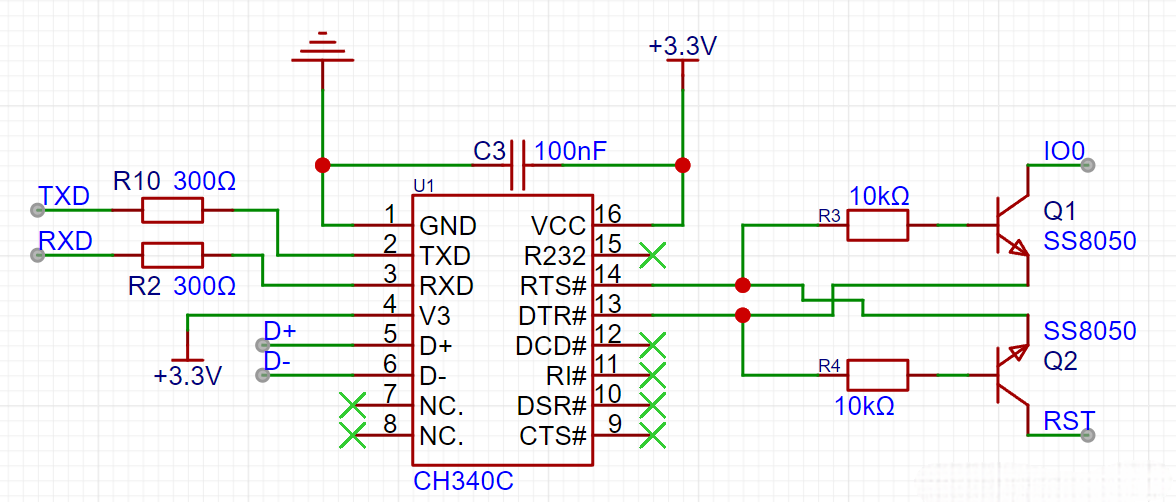

开发板现状： 在现代开发板（ESP32/STM32/i.MX6）设计中，DTR引脚通常被连接到了MCU的 RESET（复位）电路，用于实现“一键自动下载”。
故障复现： SecureCRT 打开串口时，默认将 DTR 拉为有效电平（通常导致复位拉低）。此时，你的板子实际上一直被软件“按住”了复位键。你物理上去按复位键自然没反应，因为复位引脚已经被锁死了。

2. RTS (Request To Send) —— 导致“无法启动/黑屏”

原始作用：请求发送数据。
开发板现状： RTS引脚通常连接到了MCU的 BOOT（启动模式选择）引脚。
故障复现：如果 SecureCRT 拉动了 RTS，板子上电检测 BOOT 引脚电平，会误以为你要进入 “USB烧录模式” (Serial Downloader)。此时芯片等待USB烧录工具连接，U-Boot根本不会运行，串口自然一片死寂（黑屏）。

3. CTS (Clear To Send) —— 导致“键盘无法输入”

原始作用：这是一个输入信号，对方告诉电脑“你可以发数据了”。
故障复现：你的物理连线只有TX/RX，CTS引脚是悬空的。SecureCRT 开启流控后，检测到 CTS 悬空（认为对方没准备好），于是它切断了键盘输入，拒绝发送任何指令给开发板。

二、为什么串口助手(SSCOM)没问题？

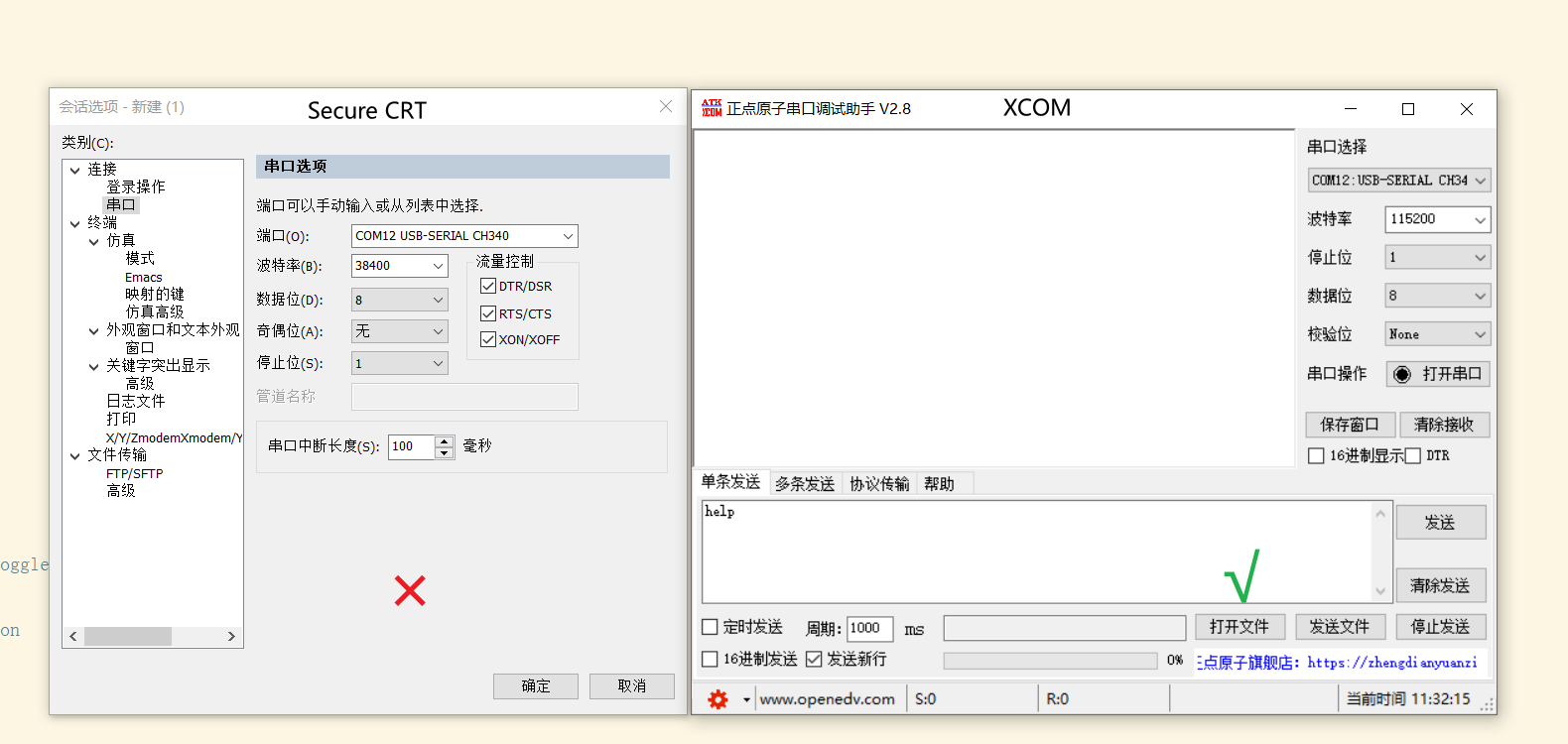

这纯粹是设计哲学的差异：

SSCOM/XCOM：面向嵌入式调试设计。它默认**“无视”** CTS信号（强制发送），并且默认不驱动 DTR/RTS（高阻态）。它是“傻瓜式”的，也是最兼容的。

SecureCRT：面向标准通信设备（交换机/路由器）设计。它严格遵守 RS-232 标准。如果不手动关闭流控，它就会因为握手失败而卡死。

在这里插入图片描述

三、终极解决方案

解决思路非常明确：我们要禁止 SecureCRT 去控制 DTR/RTS/CTS 及其相关的引脚。

修改 SecureCRT 配置文件（最推荐，一劳永逸）
由于 SecureCRT 的 GUI 设置菜单中有时无法彻底禁用 DTR 信号，直接修改 .ini 配置文件是最稳妥的。

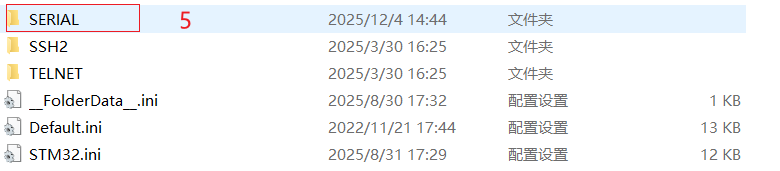

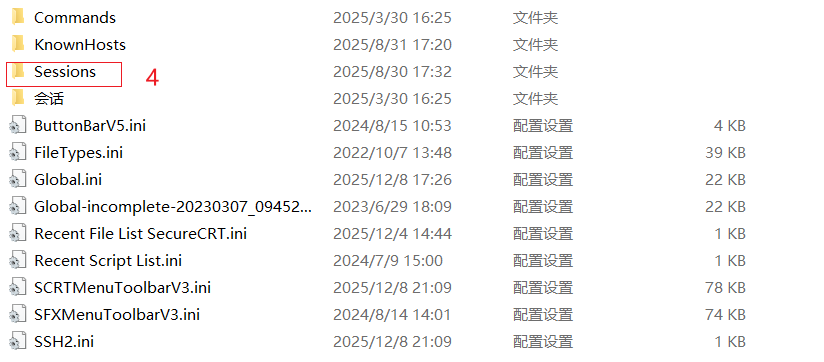

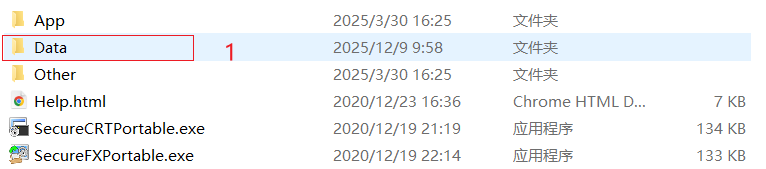

找到 SecureCRT 的配置文件夹（通常在 AppData/Roaming/VanDyke/Config/Sessions）。

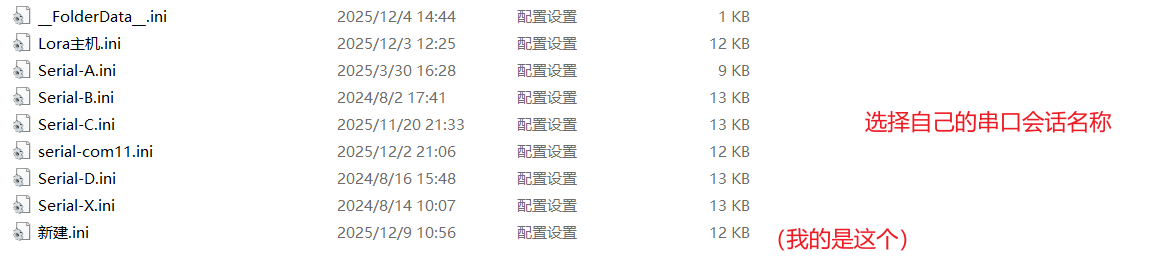

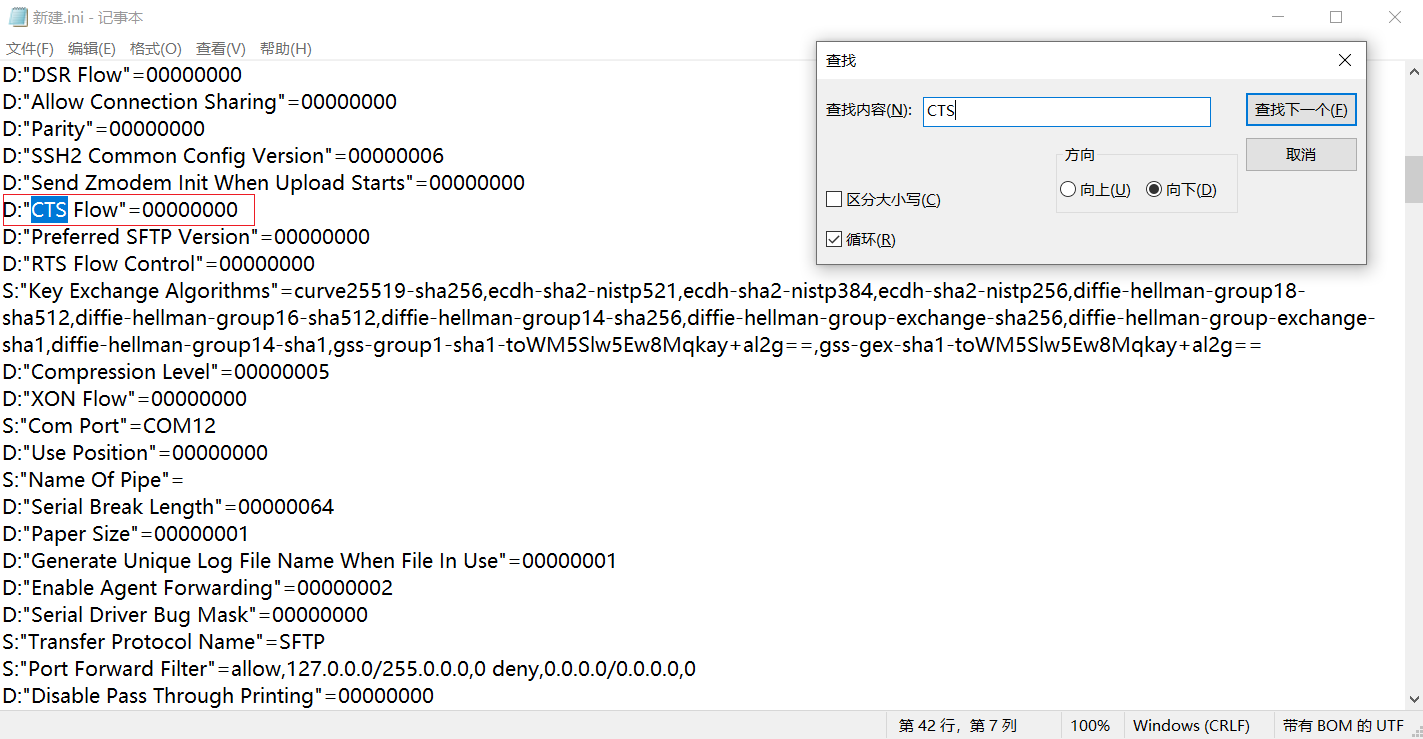

用记事本打开你的会话文件（例如 Serial-COM3.ini）。
在这里插入图片描述

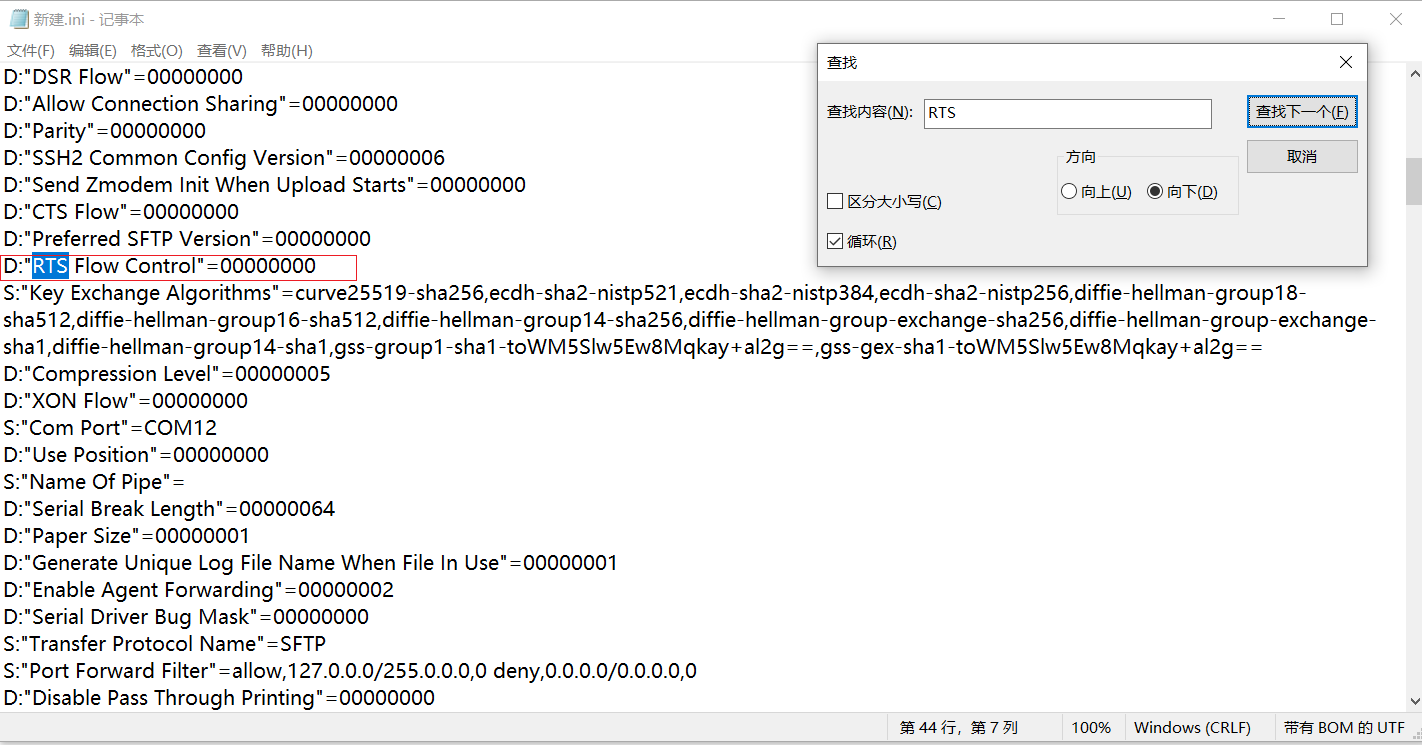

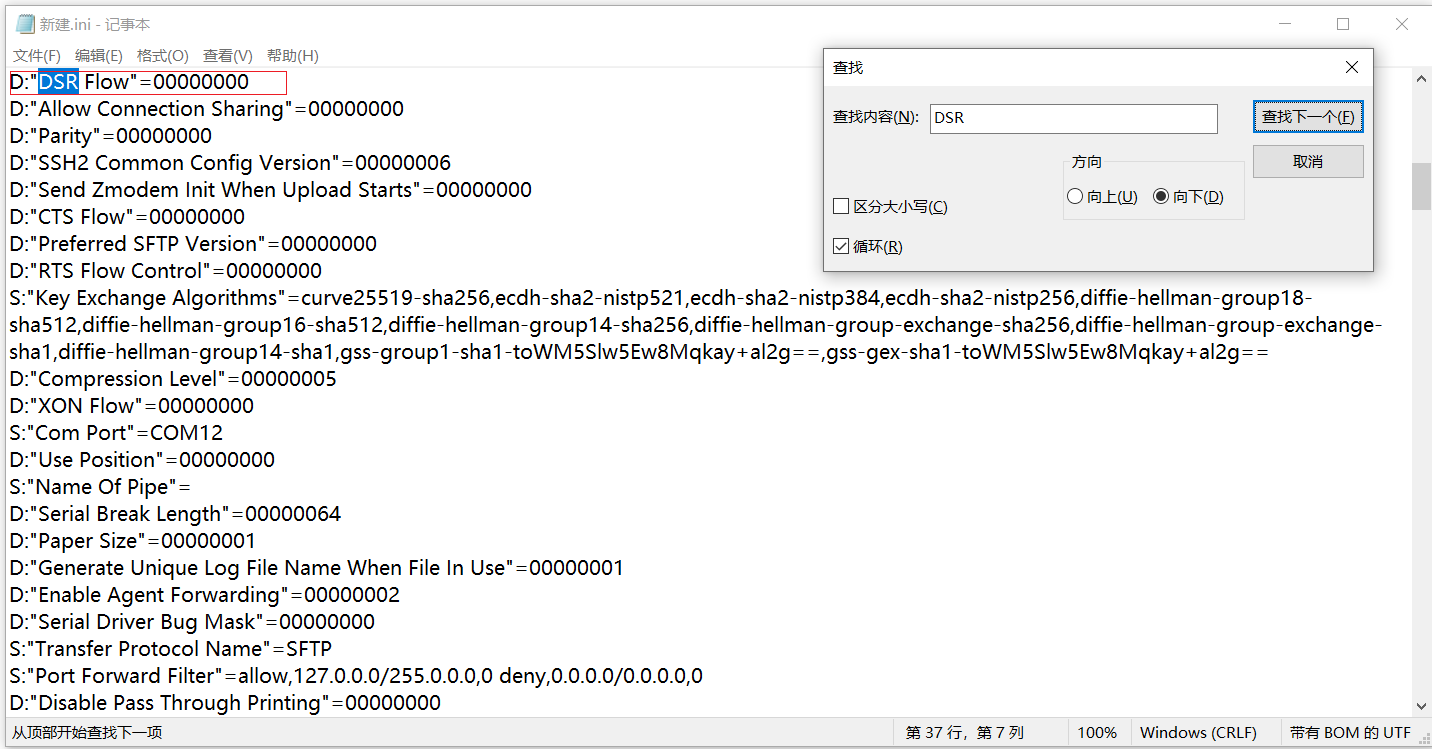

即在ini文件中搜索以下字段，并将它们的值全部改为 0（0代表Disable/关闭）：

D:"DTR Flow Control"=00000000    <-- 关键：防止复位死循环
D:"RTS Flow Control"=00000000    <-- 关键：防止进入错误启动模式
D:"CTS Flow Control"=00000000    <-- 关键：防止键盘卡死
D:"DSR Flow Control"=00000000    <-- 辅助：防止意外等待

保存并重启 SecureCRT。
