IMX6ULL嵌入式烧录文件的总结

本文档总结了IMX6ULL嵌入式系统中常用的烧录文件类型及其用途，帮助开发者更好地理解和使用这些文件进行系统烧录和调试。

1. 一共有哪些文件，都是什么用途

在vscode软件中，我们打开一个可以运行的工程，发现有很多不一样的格式文件，但是不知道都是些什么用途，看着很头大，那就跟着这篇文章来理清楚这些文件和用途吧。

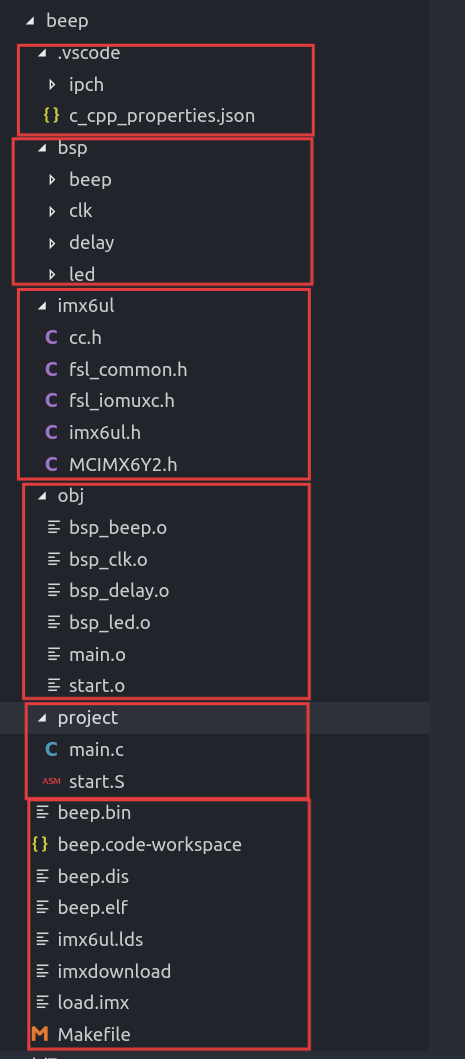

随便打开一个文件夹，我们可以看到下面这些文件（基于BSP工程管理的）：

这整个个文件夹下主要包含以下几个重要的文件和文件夹：

1. .vscode文件夹下的c_cpp_properties.json（用于配置vscode的C/C++编译环境）
2. imx6ul文件夹（存放芯片相关驱动代码和配置文件）
3. bsp文件夹 （存放外设驱动代码和配置文件）
4. project文件夹 （存放主函数.c和.s文件）
5. .lds文件（链接脚本文件，定义内存布局）
6. Makefile文件（用于控制编译过程）
7. obj文件夹（存放编译生成的中间文件.o文件）
8. .elf文件（可执行文件，包含调试信息）
9. .bin文件（存放最终生成的可执行文件）
10. .dis文件（反汇编文件，查看汇编代码）
11. .imx文件（用于烧录的镜像文件）
12. imxdownload软件（用于烧录程序到芯片）

要搞懂嵌入式开发中.s/.c→.o→.elf→.bin→.imx的编译烧录链路,整个过程分为编译、链接、镜像转换、烧录四大阶段，每一步的输入 / 输出、工具、目的都清晰可追溯：
.s/.c（源码）
↓ 编译（arm-linux-gcc）
.o（目标文件）
↓ 链接（ld，配合.lds链接脚本）
.elf（可执行文件，带地址/调试信息）
↓ 提取纯二进制（objcopy）
.bin（裸二进制数据）
↓ 加i.MX启动头部（mkimage/elftosb）
.imx（i.MX专属启动镜像）
↓ 烧录（imxdownload软件）
SD卡/EMMC/Flash（芯片可启动）

下面文章的整个流程细节如下：

前期准备文件
.vscode文件夹下的c_cpp_properties.json（用于配置vscode的C/C++编译环境）
imx6ul文件夹（存放芯片相关驱动代码和配置文件）
bsp文件夹 （存放外设驱动代码和配置文件）
project文件夹 （存放主函数.c和.s文件）

编译+链接相关文件
.lds文件（链接脚本文件，定义内存布局）
Makefile文件（用于控制编译过程）

编译生成文件
obj文件夹（存放编译生成的中间文件.o文件）
.elf文件（可执行文件，包含调试信息）
.bin文件（存放最终生成的可执行文件）

反汇编（需要就用，这个一般不用管）
.dis文件（反汇编文件，查看汇编代码）

生成最终烧录文件
.imx文件（用于烧录的镜像文件）

烧录准备工具
imxdownload软件（用于烧录程序到芯片）

2.准备的文件

2.1 .vscode文件夹下的c_cpp_properties.json

这个文件是vscode的配置文件，主要用于配置C/C++语言的编译环境，包括头文件路径、编译器选项等。它帮助IDE正确地解析代码，提高代码补全和错误检查的准确性。

{
    "configurations": [
        {
            "name": "Win32",
            "includePath": [
                "${workspaceFolder}/**",

                "${workspaceFolder}/bsp/clk",

                "${workspaceFolder}/bsp/delay",

                "${workspaceFolder}/bsp/led",

                "${workspaceFolder}/bsp/beep",

                "${workspaceFolder}/imx6ul",

                "${workspaceFolder}/project"
            ],

            "defines": [
                "_DEBUG",
                "UNICODE",
                "_UNICODE"
            ],
            "intelliSenseMode": "msvc-x64"
        }
    ],
    "version": 4
}

这个文件是可要可不要的，缺失不会影响编译，只是会影响代码提示功能。有的时候代码标红报错可能是这个文件路径出了问题，可以手动修改这个文件来解决。因为编译本质上是通过makefile来完成的，而不是通过vscode来完成的。

2.2 imx6ul文件夹

这个文件夹下存放的是IMX6ULL芯片相关的驱动代码和配置文件。它包含了对芯片外设的初始化、操作函数等，是开发嵌入式应用程序的基础。我们一些相关芯片的驱动代码都放在这里面。

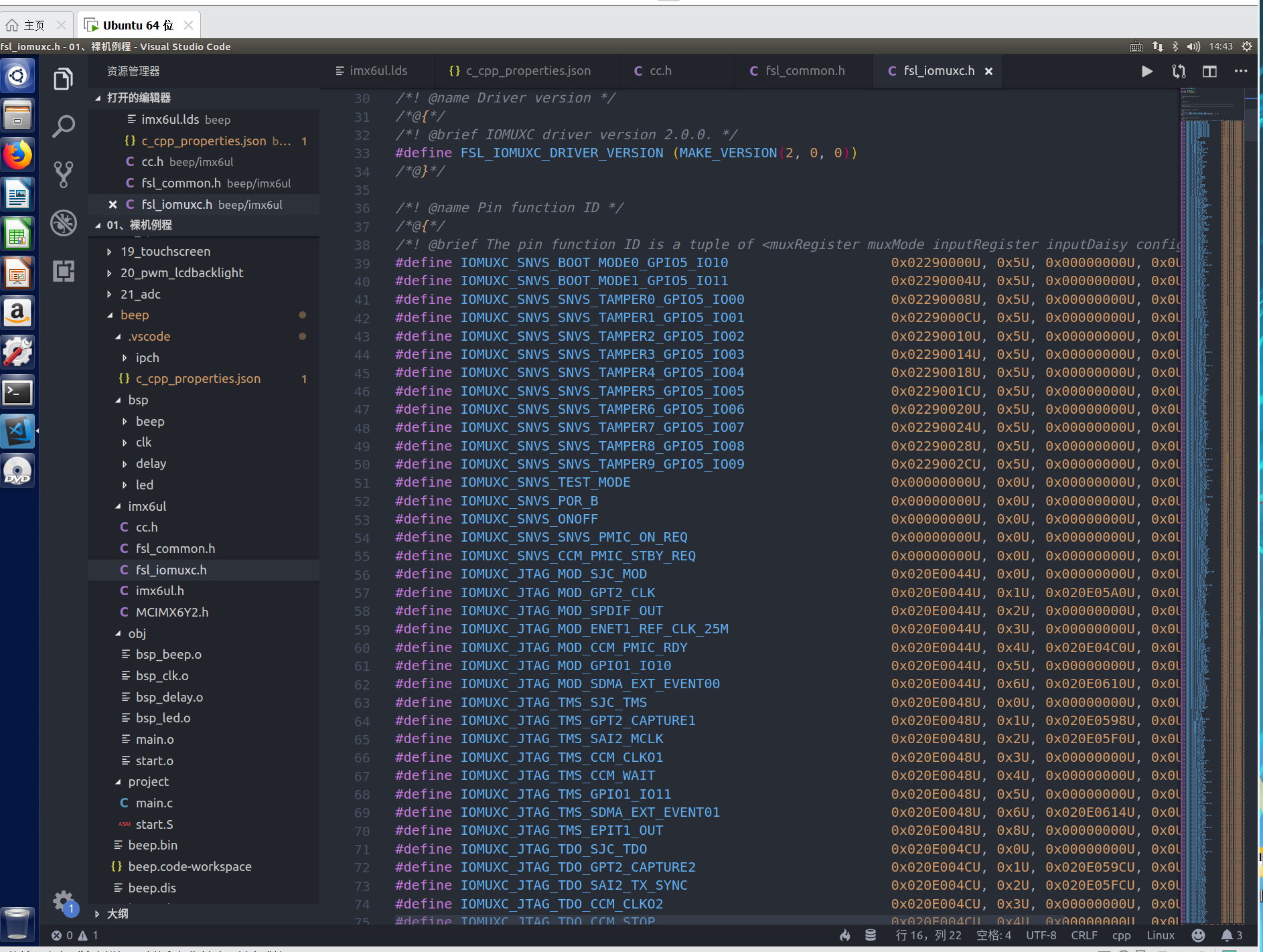

类似fsl_iomuxc.h这种一大啪啦文件，我们只管需要用的时候再来找就行了，不需要全部都去了解它们的作用。只要知道这个文件夹是存放芯片相关驱动代码和配置文件的就行了。

2.3 bsp文件夹

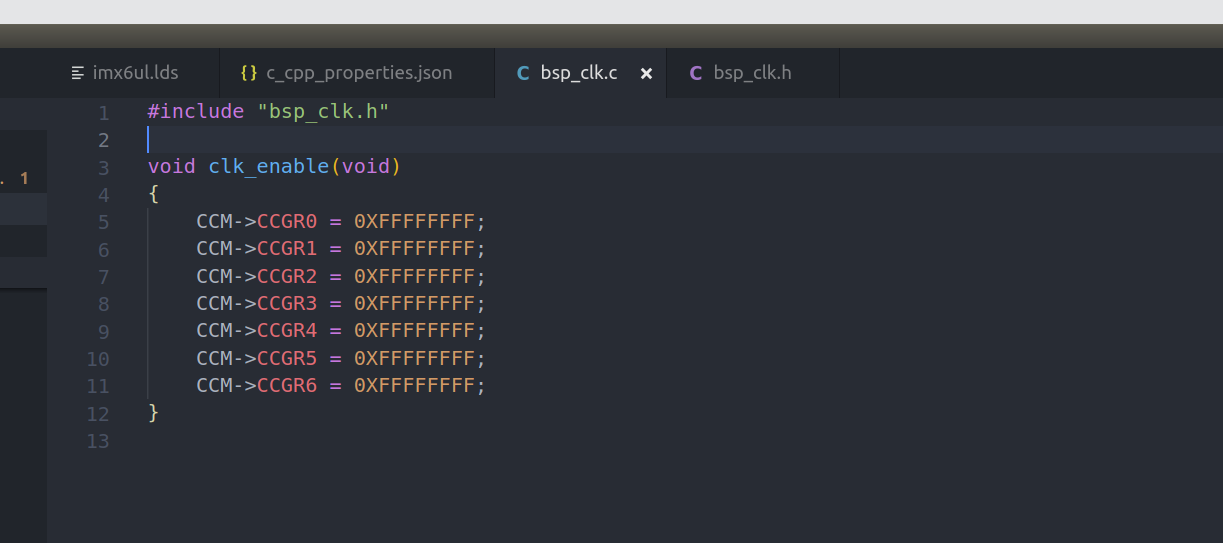

这是基于bsp工程管理的文件夹，一般bsp文件夹下会包含各个外设的驱动代码和配置文件。比如clk文件夹下存放的是时钟相关的驱动代码，delay文件夹下存放的是延时相关的驱动代码，led文件夹下存放的是LED灯相关的驱动代码，beep文件夹下存放的是蜂鸣器相关的驱动代码。我们一些外设的驱动代码都放在这里面。

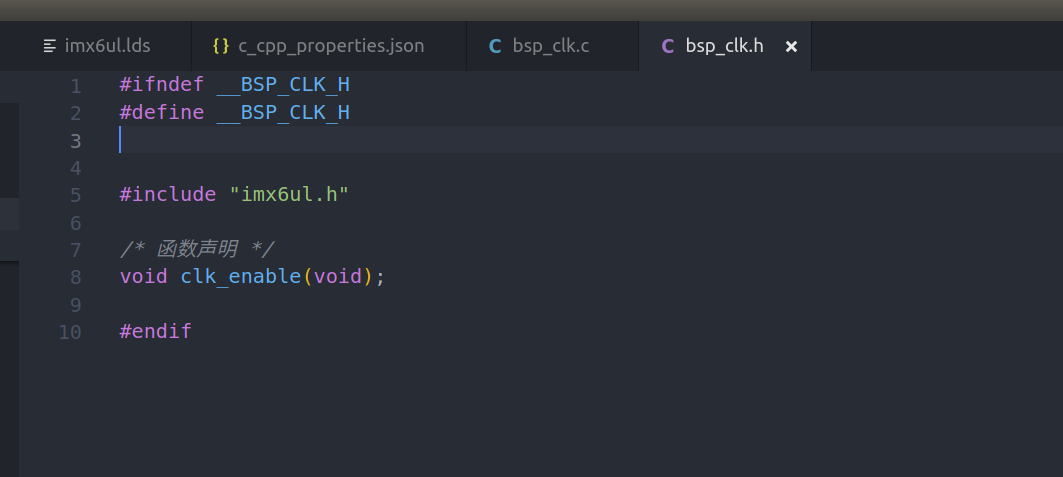

一般是由一个.c和一个.h文件组成，比如led文件夹下就有led.c和led.h文件，分别是LED灯的驱动代码和头文件。.h文件写函数声明什么的，然后.c文件写函数，同时引用.h文件，写完这些方便我们之后在主函数调用。

为什么要使用这么一个文件夹呢？因为我们在开发过程中，可能会用到很多外设的驱动代码，如果把这些代码都放在主函数文件夹下，会显得很乱，不利于代码的管理和维护。所以我们把这些外设的驱动代码都放在bsp文件夹下，方便我们之后的调用和管理。

2.4 project文件夹

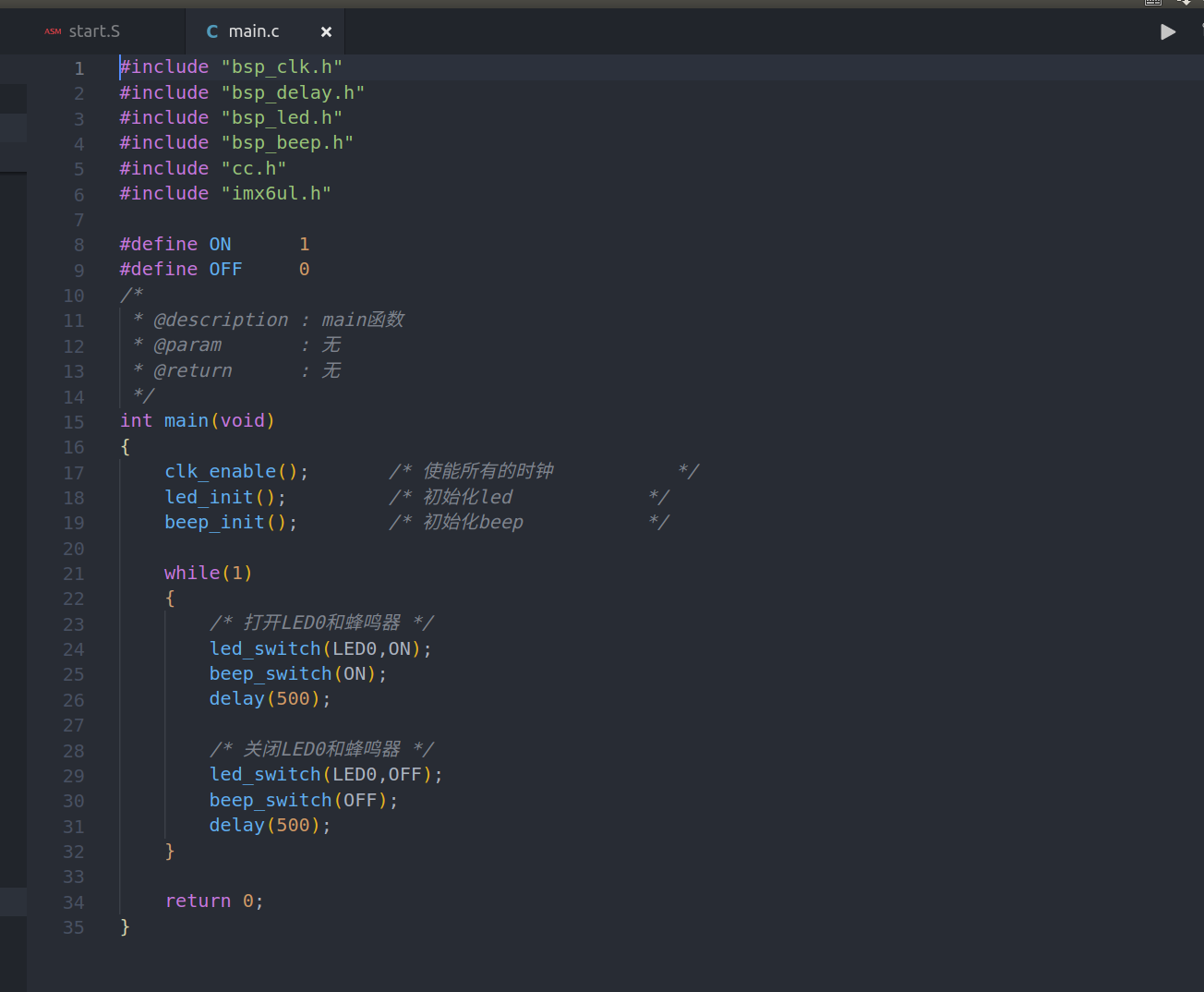

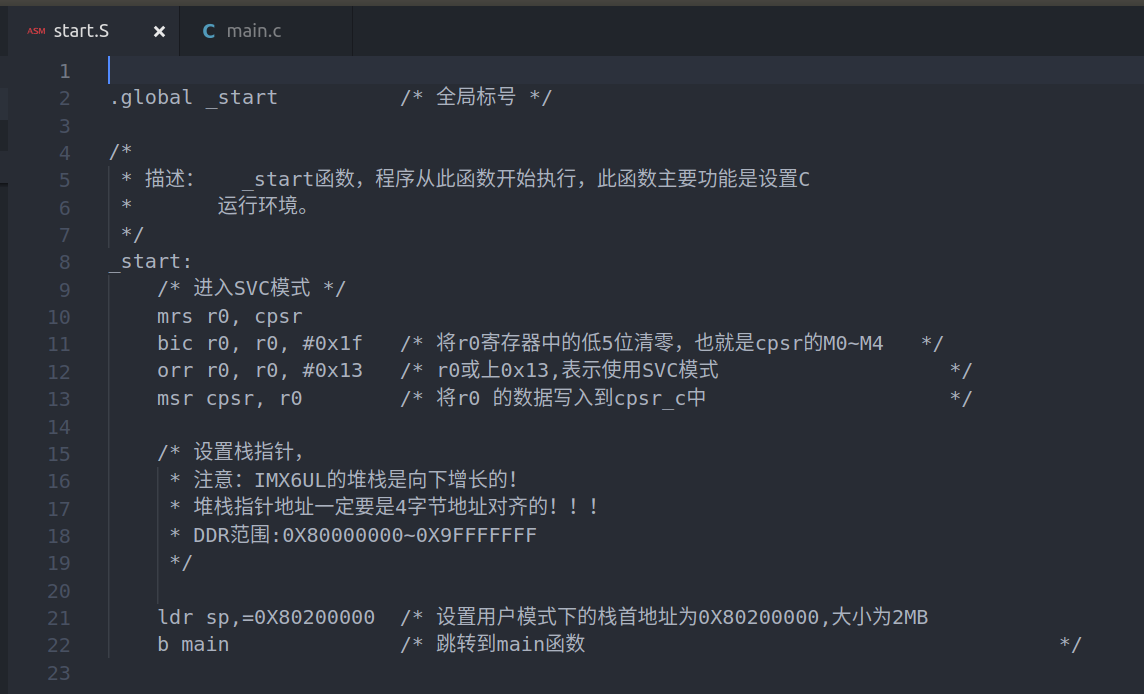

project文件夹下存放的是主函数.c和.s文件。主函数.c文件是我们编写应用程序的主要文件，.s文件是汇编语言文件，一般用于编写启动代码和底层操作。

3.编译+链接相关文件

3.1 .lds文件（链接脚本文件，定义内存布局）

SECTIONS{
	. = 0X87800000;
	.text :
	{
		obj/start.o
		*(.text)
	}

	.rodata ALIGN(4) : {*(.rodata*)}
	.data ALIGN(4)   : { *(.data) }
	__bss_start = .;
	.bss ALIGN(4)  : { *(.bss)  *(COMMON) }
	__bss_end = .;
}

3.2 Makefile文件（用于控制编译过程）

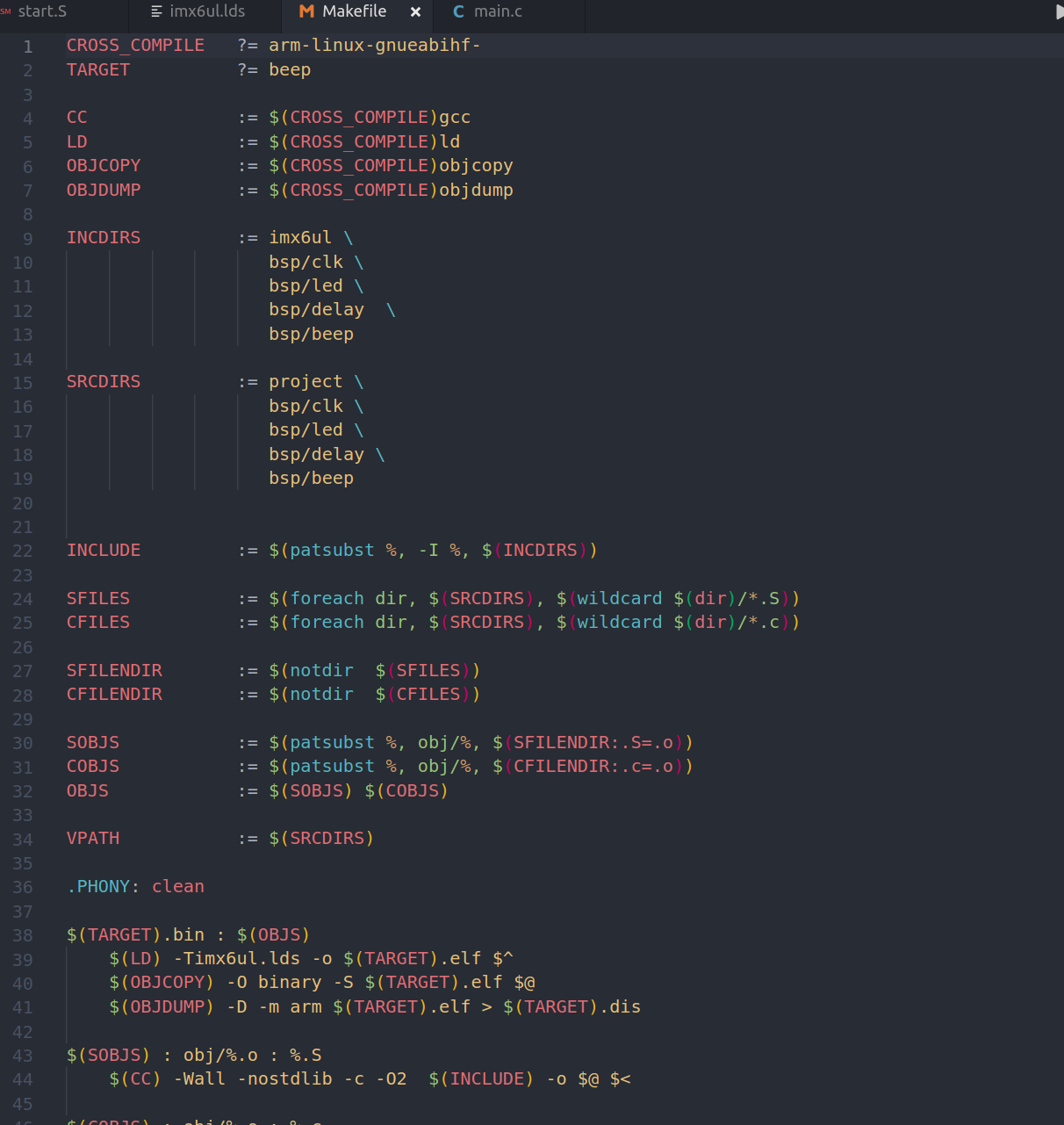

makefile文件类似下面这种，具体介绍可以去看我之前写的BSP工程管理文章，里面有表格说明参数定义，这里就不多介绍了。

4.编译生成文件

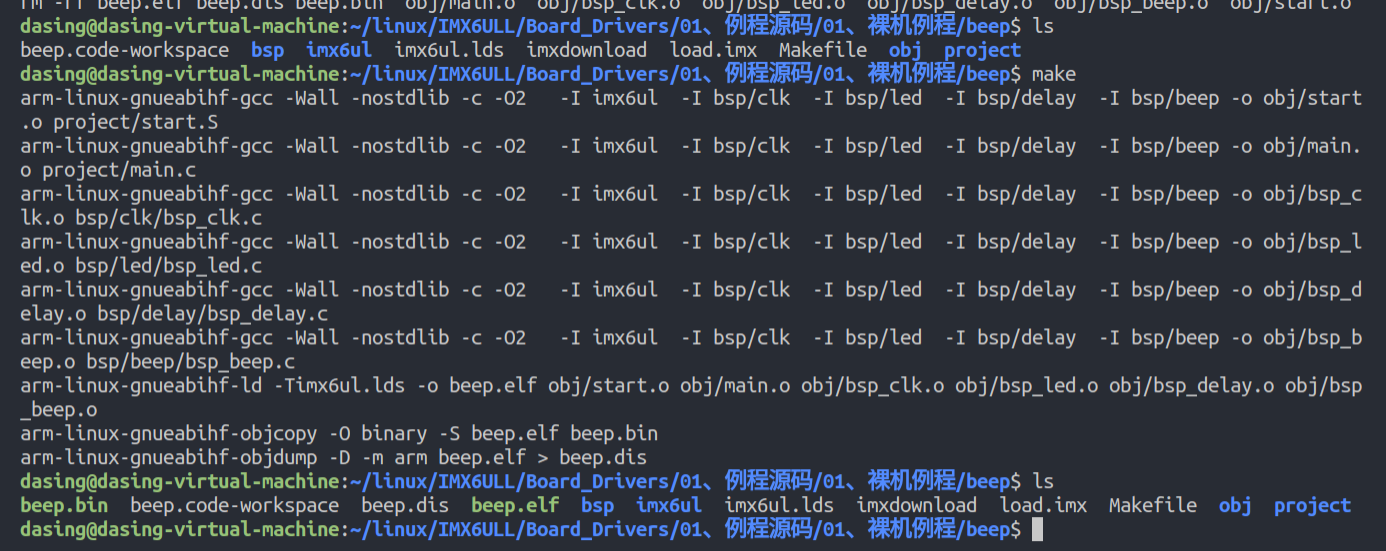

有了以上步骤后，我们就可以在终端进行make编译了，编译完成后会生成一个obj文件夹，里面存放的是编译生成的中间文件.o文件。同时还会生成.elf文件和.bin文件，分别是可执行文件和最终生成的可执行文件。

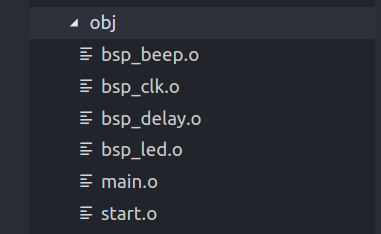

4.1 obj文件夹（存放编译生成的中间文件.o文件）

模块化管理：将.s（汇编源码）、.c（C 源码）编译生成的.o文件集中存放（如start.o、main.o、driver.o），避免中间文件与源码、最终镜像文件混杂，提升工程整洁度；
提升编译效率：修改单个源码文件时，仅需重新编译该文件生成对应的.o，无需重新编译所有源码，大幅缩短编译耗时；

4.2 .elf文件（可执行文件，包含调试信息）

程序完整性：包含代码段（.text）、数据段（.data）、未初始化段（.bss）等完整程序逻辑，且所有代码 / 数据已绑定芯片实际内存地址（如 i.MX6ULL 的 DDR 地址 0x80000000）；
调试核心载体：内置 “源码行号↔机器码地址” 映射、变量名 / 函数名等调试信息，是 JLink/ST-Link 调试、GDB 单步调试的唯一依赖文件（无.elf则无法定位源码级错误）；
镜像转换基础：后续.bin/.imx文件均基于.elf提取生成；

4.3 .bin文件（存放最终生成的可执行文件）

精简数据：通过objcopy工具移除.elf的调试信息、ELF 格式头，仅保留芯片可执行的纯机器码/数据；
通用适配：几乎所有嵌入式芯片都能识别裸二进制格式，是跨平台的基础镜像文件；

4.4 .dis文件（反汇编文件，查看汇编代码）（需要就用，这个一般不用管）

对.elf/.bin文件执行反汇编（如objdump -D）生成的纯文本文件，属于开发辅助文件。可以查看编译后的汇编代码，帮助开发者理解编译器优化、定位低级别错误等，一般调试阶段才会用到。

5.生成最终烧录文件

5.1 .imx文件（用于烧录的镜像文件）

6.烧录准备工具

6.1 imxdownload软件（用于烧录程序到芯片）

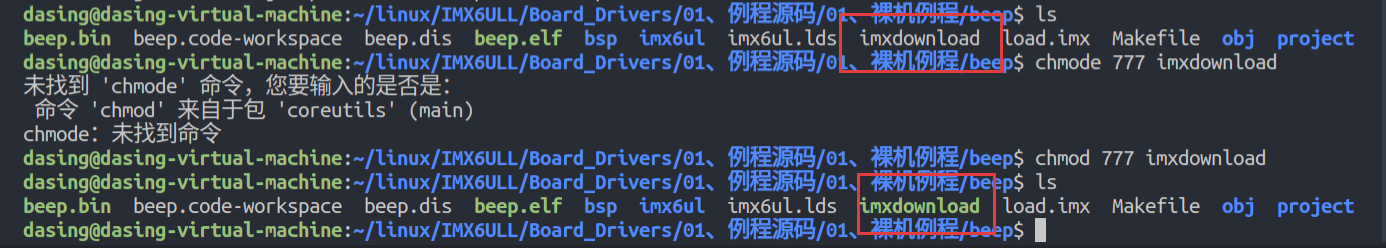

我们将imxdownload软件cp复制到我们当前工程下面，并执行赋权限命令，imxdownload变绿了就可以使用软件烧录到sd卡或者emmc里面去了。

cp ~/imxdownload .
chmod 777 imxdownload

7.烧录

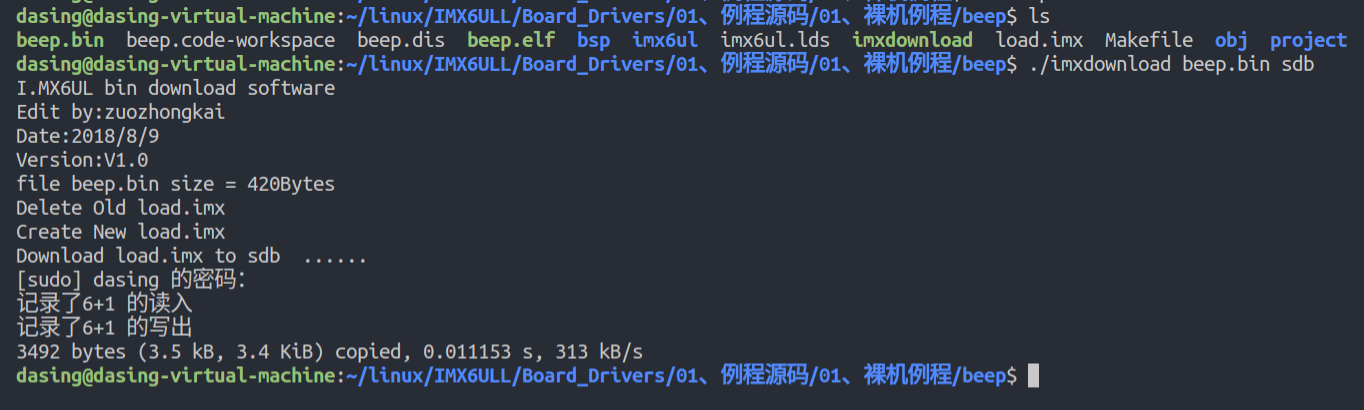

使用imxdownload软件进行烧录，具体步骤如下：

1. 打开终端，进入当前工程目录。
2. 插入sd卡,明确你烧写的sd卡设备路径，一般是/dev/sdb或者/dev/sdc，可以通过lsblk命令查看。
3. 执行烧录命令：

./imxdownload -f your_image.imx -d /dev/sdX

将your_image.imx替换为你的.imx文件名，/dev/sdX替换为你的sd卡设备路径。
4. 等待烧录完成，完成后安全弹出sd卡。

以上就是IMX6ULL嵌入式烧录文件的总结，希望对大家有所帮助！
