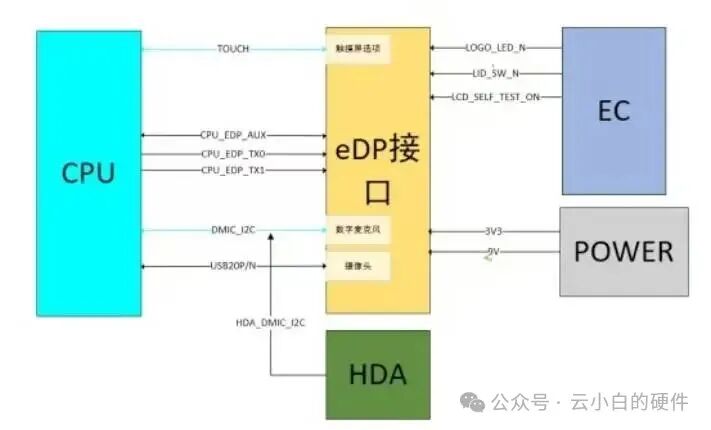

我们可以把eDP想象成笔记本电脑主板（总部）和屏幕（分公司）之间的一条专用内部通信线路。

这条线路负责三件事：

把画面从总部送到分公司展示（视频传输）

总部随时了解分公司的状态（配置读取）

总部控制分公司的照明和触摸功能（背光控制、触摸支持）

第一部分：eDP是什么？—— 笔记本内部的"专用高速路"

eDP的全称是Embedded DisplayPort，中文叫"嵌入式DisplayPort接口"。

它是专门为笔记本、平板这类设备内部设计的屏幕接口，脱胎于我们熟悉的DP接口（台式机显示器用的那种），但针对内部使用做了专门优化。

和上一讲的MIPI对比一下，你就更清楚了：

对比项	MIPI DSI	eDP
主要用于	手机、平板、嵌入式设备	笔记本电脑、一体机
屏幕大小	小屏（几寸到十几寸）	大屏（13寸以上）
分辨率	常见1080P，可上4K	主流2K/4K，可上8K
传输距离	很短（几厘米）	稍长（几十厘米）
功耗	极低（手机省电）	较低（笔记本可接受）

一句话：手机内部用MIPI，笔记本内部用eDP。

第二部分：eDP这条"专线"由哪些部分组成？—— 4条核心线路

eDP接口在物理上由4种不同类型的线路组成，每种线路负责不同的任务：

1. Main Link（主通道）—— "视频运输主干道"

这是真正的"画面运输线"，负责把主板处理好的图像数据，高速运送到屏幕上显示。

结构：由1~4对差分线组成（每对两根线，P和N）

数量：具体几对取决于屏幕分辨率，4K屏通常用4对

速度：每条通道速率可达1.6/2.7/5.4/8.1Gbps

特点：没有独立的时钟线！时钟信息直接编码在数据里，这样能减少电磁干扰

比喻：就像一条多车道的高速公路，车道越多，同一时间能运的画面数据就越多。而且这条路不需要专门的"交警"（时钟线），每辆车上自带导航系统。

2. AUX CH（辅助通道）—— "电话线"

这是一条双向通信线路，负责传输"低带宽"的控制信息。

传输速率：只有1Mbps（比主通道慢几千倍）

传输内容：

读取屏幕的EDID信息（相当于屏幕的"身份证"，记录了厂家、型号、支持的分辨率等）

读取屏幕的DPCD寄存器（屏幕的"状态寄存器"）

配置链路参数（商量好用多少条车道、多快速度）

控制背光（eDP 1.2以上版本可通过这条线调亮度）

比喻：就像总部和分公司之间的专用电话线。不传大文件（画面），只传简单的指令："你支持什么分辨率？""亮度调到50%""当前状态怎么样？"

3. HPD（热插拔检测）—— "门铃线"

这是一条单向线路，从屏幕（Sink）发往主板（Source）。

作用：屏幕告诉主板"我准备好了"或"我出问题了"

工作方式：当屏幕正常工作时，这根线保持高电平；当屏幕需要主板注意时，会发送一个脉冲

比就像分公司门口的门铃。分公司按一下门铃（发脉冲），总部就知道："哦，那边有动静了，我去问问情况。"

4. BL_Control（背光控制）—— "灯光开关线"

这是eDP特有的线路，用于控制屏幕的背光亮度。

eDP 1.2以下：必须有这根线，通常用PWM信号调光

eDP 1.2以上：可选，可通过AUX通道用软件调光

就像分公司的照明开关。总部可以直接拉这根线控制灯光的亮暗，也可以打电话（AUX）让人工去调。

第三部分：屏幕通电后发生了什么？—— "分公司开业"的完整流程

把笔记本开机到屏幕亮起的全过程，想象成总部让一个新分公司开业：

第1步：供电准备

总部先把照明电源（背光供电）打开。这个电压比较大，通常2-21V，用来点亮屏幕的背光LED。

第2步：逻辑供电

总部给屏幕的"大脑"（逻辑电路）供电，电压较小，通常3.3V或1.8V。

第3步：门铃响了（HPD脉冲）

分公司准备好后，按一下门铃（HPD发一个脉冲），告诉总部："我通电了，准备好工作了！

第4步：总部打电话问情况（AUX读EDID）

总部听到门铃，马上打电话（AUX通道）问分公司："你是谁？有什么能力？支持什么分辨率？"

分公司回答："我是京东方BOE的屏，型号NE135FBM-N41，分辨率2880x1920，支持eDP 1.4..."

第5步：商量运输方案（链路训练）

总部根据分公司的能力，商量具体的画面传输方案：

"我准备用4条车道运输"

"每条车道速度用5.4Gbps"

"你准备好了吗？"

双方来回测试几次，确保线路稳定。如果不稳定，就降低速度重试。

第6步：开始送画面（Main Link传视频）

商量好后，总部开始通过主通道发送视频数据。一帧一帧的画面源源不断送到屏幕上显示。

第7步：打开照明（背光开启）

最后，总部打开背光（要么拉BL_Control线，要么通过AUX发指令），屏幕亮起来，我们看到了画面。

第四部分：触摸屏怎么工作？—— 让屏幕不仅能看还能摸

如果屏幕支持触摸功能，就需要额外的线路和处理逻辑：

触摸屏的两条路

触摸数据可以通过两种方式传输：

I2C方式（最常见）：用单独的I2C总线传输触摸数据

AUX方式：直接用eDP的AUX通道传输触摸数据

触摸屏的额外引脚

带触摸的eDP屏幕会增加这些引脚：

引脚	功能	说明
VTSP	触摸屏供电	通常3.3V或1.8V
TP_EN	触摸功能使能	高电平开启触摸
TP_CLK	I2C时钟	触摸数据传输的时钟
TP_SDA	I2C数据	触摸数据传输的数据线
TP_INT	触摸中断	有触摸时通知主板
TP_RST	触摸复位	复位触摸控制器

数据格式要求

触摸数据必须以HID格式（人机接口设备规范）报告，这是鼠标、键盘、触摸屏通用的数据格式。

就像触摸屏必须说"普通话"（HID协议），不能只说方言，否则主板听不懂。

第五部分：屏幕自我检测—— 分公司自己检查问题

很多eDP屏幕有自我检测模式，可以帮助厂商快速判断屏幕本身有没有故障。

如何开启自检

LCD_Self_Test信号默认为0（正常模式）

当把这个信号拉到1时，屏幕进入自检模式

自检过程

屏幕会循环播放6种颜色，每种颜色停留2秒：

黑色、红色、绿色、蓝色、白色、灰色

就像分公司自己做消防演练，轮流打开不同颜色的灯，检查每个灯泡（像素点）是否都能正常工作。

如果某块区域始终不亮或颜色不对，维修人员就知道："哦，这块屏幕的这部分坏了。"

第六部分：给小白的学习总结

eDP是笔记本主板和屏幕之间的内部专线，负责传画面、控背光、读状态

记住四根线：

Main Link（主通道）：运画面，1-4对差分线，没时钟线

AUX CH（辅助通道）：打电话用的，读EDID、配参数、控背光

HPD（热插拔检测）：门铃，屏幕告诉主板"我好了"

BL_Control（背光控制）：灯光开关，也可用AUX代替

通电流程七步走：供电→门铃响→打电话问情况→商量运输方案→开始送画面→开背光→亮屏

触摸屏是附加功能：额外加I2C总线、供电、中断，数据必须用HID格式

整个过程就是：屏幕先“举手”（HPD） → 协调员互相认识，确认运力（AUX读EDID/DPCD）→ 协调员安排车道和车速，并让卡车试跑一下（链路训练）→ 确认无误后，主车道开始全速运输图像（Main Link传视频）。 整个过程自动化完成，就是为了让你一开机就能看到稳定、清晰的画面。

第七部分：PCB设计要求

eDP接口的PCB设计布局布线注意事项：

远离干扰源，防止其他信号干扰到传输速率以及信号的传输质量

接口尽量靠在板边放置，方便拔插，如PCB有结构上要求，要严格按照结构放置。

主芯片与显示接口的位置不要放置的太远，尽量缩短走线的距离，走线按照高速信号走线

参数	要求
走线阻抗	差分90ohm±10%(确保 eDP 线缆的阻抗和 PCB 一致)
差分对内最大时延差	<6mil
走线长度	<6 inches
差分对间间距	建议大于等于4倍 eDP线宽
电容要求	220nF+20%,建议用 0201 封装
eDP 与其它信号间距	建议大于等于4倍 eDP线宽
各信号所允许过孔数量	建议不超过2个
