前言

在上一篇文章中，我们深入理解了STM32定时器的原理。今天我们将“趁热打铁”，利用定时器实现微秒级延时 (delay_us)，驱动经典的 DHT11 温湿度传感器，并将采集到的数据通过 串口 (UART) 打印到电脑上。

这个项目虽小，但涵盖了嵌入式开发的三大核心：通信协议 (单总线)、时序控制、调试输出。

---

一、 硬件原理：DHT11 怎么说话？

DHT11 是一款数字温湿度传感器，它只有 3个引脚：VCC、GND、DATA。
这就意味着，所有的数据（湿度整数、小数、温度整数、小数、校验和）都要通过这一根 DATA 线传输。

1. 单总线协议 (One-Wire)

这就像两个人用一根电话线通话：

• 平时电话线挂起（高电平）。
• MCU 想问数据，就把线拉低一段时间（起始信号），然后松手。
• DHT11 看到信号后，也把线拉低响应一下。
• 接着，DHT11 开始“发电报”，发送 40 位（5个字节）的数据。

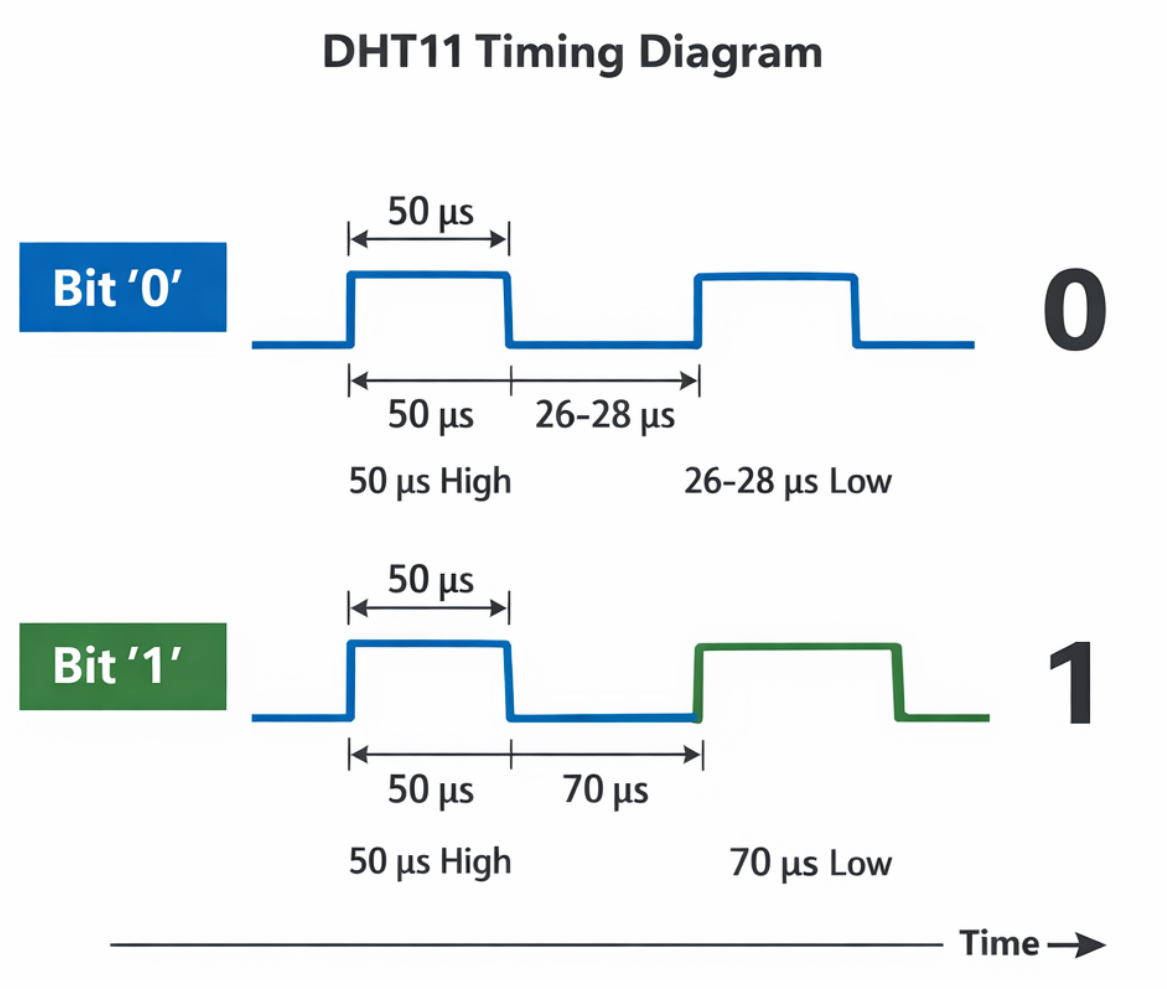

2. 0 和 1 的区别

DHT11 传输 0 和 1 不靠电压高低，而是靠高电平持续的时间长短：

• 0：低电平 50us + 高电平 26-28us
• ：低电平 50us + 高电平 70us

二、 难点攻克：微秒级延时

HAL 库只提供了 HAL_Delay()，这是毫秒 (ms) 级别的。而 DHT11 的时序要求是微秒 (us) 级别的。如果延时不准，读出来的数据全是乱码。

解决方案：利用定时器 (TIM)！
还记得上一篇的公式吗？


我们只需要配置一个定时器，让它每走一步就是 1us。

• 假设时钟 72MHz。
• 设置 PSC=72−1=71。
• 那么计数器频率 = 1MHz，即 1us 数一次。

---

三、 CubeMX 配置步骤

1. 时钟与调试

• RCC: High Speed Clock (HSE) -> Crystal/Ceramic Resonator.
• SYS: Debug -> Serial Wire.
• Clock Configuration: 确保主频是 72MHz。

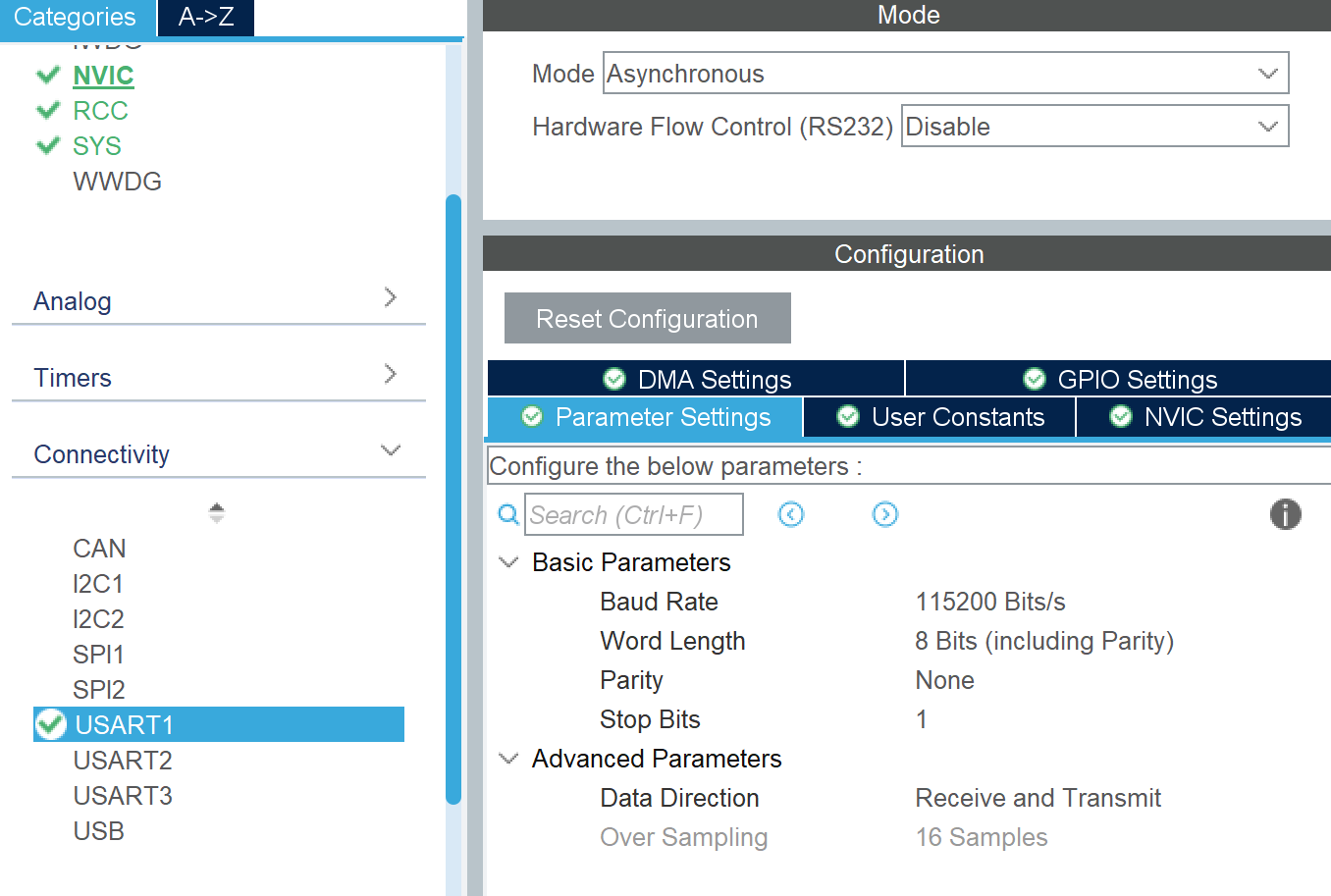

2. 串口配置 (USART1)

• Connectivity -> USART1。
• Mode: Asynchronous (异步)。
• Baud Rate: 115200。
• Word Length: 8 Bits (包含校验位则选9，这里默认无校验选8)。

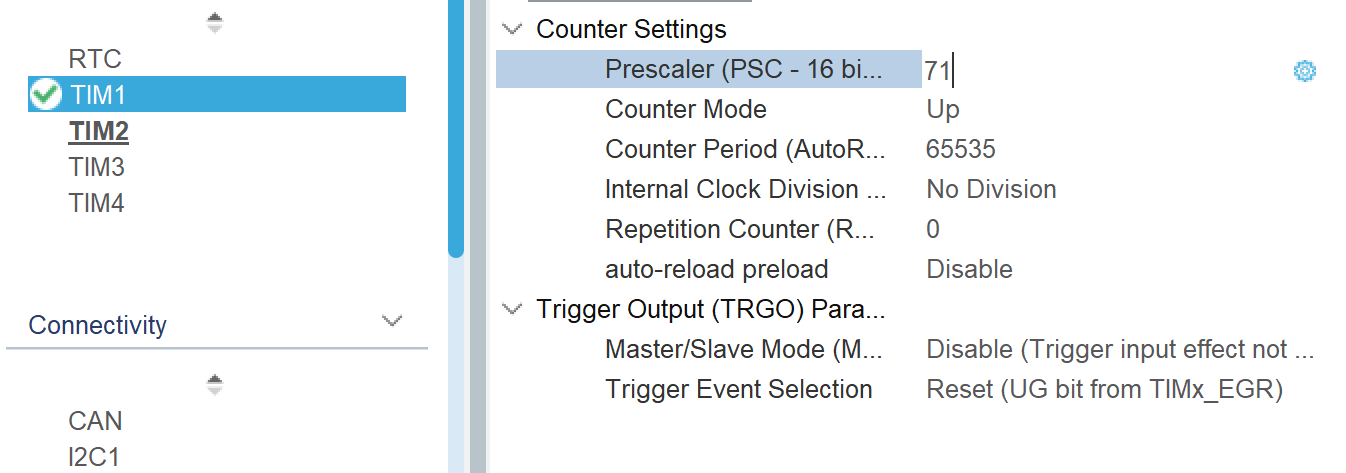

3. 微秒定时器配置 (TIM1)

• Timers -> TIM1。
• Clock Source: Internal Clock。
• Prescaler (PSC): 71 (即72分频，1us跳一次)。
• Counter Period (ARR): 65535 (设为最大值，防止溢出太快)。

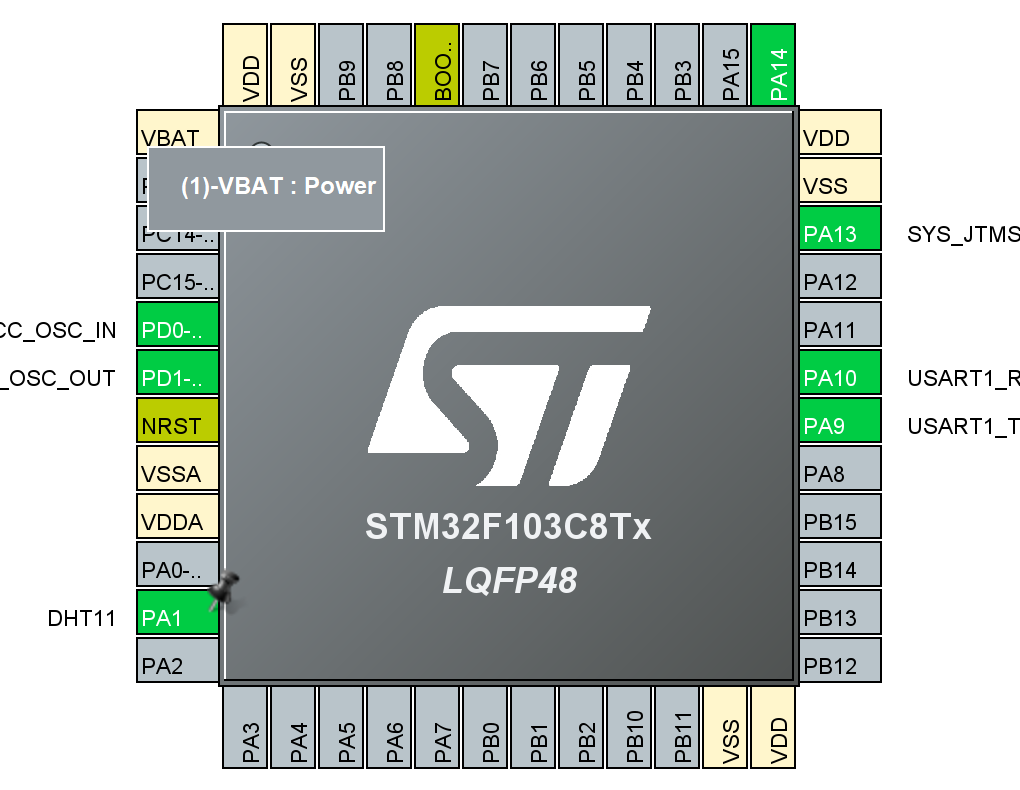

4. DHT11 引脚配置

• 选择一个引脚（例如 PA1）。
• 设置为 GPIO_Output (初始状态)。
• GPIO Pull-up/Pull-down: No pull-up and no pull-down (通常模块自带上拉电阻，如果是裸芯片需要外接上拉)。
• User Label: 改名为 DHT11_PIN。

---

四、 代码实战

1. 串口重定向 (printf)

为了方便打印，我们需要重定向 printf。在 main.c 或 usart.c 中添加

#include <stdio.h>

// 重定向 printf 到串口1
int fputc(int ch, FILE *f)
{
    HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, HAL_MAX_DELAY);
    return ch;
}

注意：在Keil中需要勾选 "Use MicroLIB"。

2. 微秒延时函数 (利用TIM1)

在 main.c 中添加基于定时器的延时函数：

// 简单的微秒延时
void delay_us(uint16_t us)
{
    __HAL_TIM_SET_COUNTER(&htim1, 0); // 计数器清零
    __HAL_TIM_ENABLE(&htim1);         // 启动定时器
    while (__HAL_TIM_GET_COUNTER(&htim1) < us); // 等待计数到 us
    __HAL_TIM_DISABLE(&htim1);        // 关闭定时器
}

3. GPIO 方向切换

DHT11 是半双工的，一会 MCU 发（输出），一会 MCU 收（输入）。我们需要动态切换 GPIO 模式：

// 切换为输出模式
void DHT11_Mode_Out(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    GPIO_InitStruct.Pin = DHT11_PIN_Pin;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; // 推挽输出
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(DHT11_PIN_GPIO_Port, &GPIO_InitStruct);
}

// 切换为输入模式
void DHT11_Mode_In(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    GPIO_InitStruct.Pin = DHT11_PIN_Pin;
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT;     // 浮空输入
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    HAL_GPIO_Init(DHT11_PIN_GPIO_Port, &GPIO_InitStruct);
}

4. 读取数据的核心逻辑

这是最关键的部分，严格按照时序图来写：

// 读取一个字节
uint8_t DHT11_Read_Byte(void)
{
    uint8_t i, dat = 0;
    for (i = 0; i < 8; i++)
    {
        // 等待低电平过去（开头是50us低电平）
        while (HAL_GPIO_ReadPin(DHT11_PIN_GPIO_Port, DHT11_PIN_Pin) == GPIO_PIN_RESET);

        // 现在是高电平了，延时40us看看
        delay_us(40);

        // 如果延时40us后还是高电平，说明是数据 '1' (因为'0'的高电平只有26-28us)
        if (HAL_GPIO_ReadPin(DHT11_PIN_GPIO_Port, DHT11_PIN_Pin) == GPIO_PIN_SET)
        {
            dat |= (1 << (7 - i)); // 高位在前
            // 等待高电平结束
            while (HAL_GPIO_ReadPin(DHT11_PIN_GPIO_Port, DHT11_PIN_Pin) == GPIO_PIN_SET);
        }
    }
    return dat;
}

// 读取温湿度数据
// 返回值：0-成功，1-失败
uint8_t DHT11_Read_Data(uint8_t *temp, uint8_t *humi)
{
    uint8_t buf[5];
    uint8_t i;

    // 1. 主机发送起始信号
    DHT11_Mode_Out();
    HAL_GPIO_WritePin(DHT11_PIN_GPIO_Port, DHT11_PIN_Pin, GPIO_PIN_RESET);
    HAL_Delay(20); // 拉低至少18ms
    HAL_GPIO_WritePin(DHT11_PIN_GPIO_Port, DHT11_PIN_Pin, GPIO_PIN_SET);
    delay_us(30);  // 拉高20-40us

    // 2. 主机切换为输入，判断DHT11是否响应
    DHT11_Mode_In();
    // 检查DHT11是否拉低了电平
    if (HAL_GPIO_ReadPin(DHT11_PIN_GPIO_Port, DHT11_PIN_Pin) == GPIO_PIN_RESET)
    {
        // 等待DHT11拉低结束（80us）
        while (HAL_GPIO_ReadPin(DHT11_PIN_GPIO_Port, DHT11_PIN_Pin) == GPIO_PIN_RESET);
        // 等待DHT11拉高结束（80us）
        while (HAL_GPIO_ReadPin(DHT11_PIN_GPIO_Port, DHT11_PIN_Pin) == GPIO_PIN_SET);

        // 3. 开始接收40位数据
        for (i = 0; i < 5; i++)
        {
            buf[i] = DHT11_Read_Byte();
        }

        // 4. 校验计算 (前4个字节之和 == 第5个字节)
        if (buf[0] + buf[1] + buf[2] + buf[3] == buf[4])
        {
            *humi = buf[0]; // 湿度整数
            *temp = buf[2]; // 温度整数
            return 0; // 成功
        }
    }
    return 1; // 失败
}

5. 主函数 Main

别忘了在初始化部分开启 TIM1 的时钟（虽然不需要开启中断，但 HAL_TIM_Base_Init 已经配置好了，只要不 Start_IT 就行）。

  /* USER CODE BEGIN 2 */
  printf("DHT11 Test Start...\r\n");
  uint8_t temperature = 0;
  uint8_t humidity = 0;
  /* USER CODE END 2 */

  /* USER CODE BEGIN WHILE */
  while (1)
  {
      if (DHT11_Read_Data(&temperature, &humidity) == 0)
      {
          printf("Temp: %d C, Humi: %d %%\r\n", temperature, humidity);
      }
      else
      {
          printf("DHT11 Error!\r\n");
      }

      // DHT11 采样周期建议大于1秒，太快会读不到
      HAL_Delay(1500);

    /* USER CODE END WHILE */

---

五、 避坑指南（含泪总结）

1. printf 无法打印浮点数/无输出：
   • 检查 Keil 工程选项 -> Target -> 勾选 Use MicroLIB。
   • 检查串口线 TX/RX（互相反接） 也就是 GND 是否接好。
2. 数据一直是 0 或 Error：
   • 时序问题：这就是为什么我们要用定时器做 delay_us 而不是简单的 for 循环空转。
   • GPIO模式：确保 DHT11_Mode_Out 和 DHT11_Mode_In 切换正确。

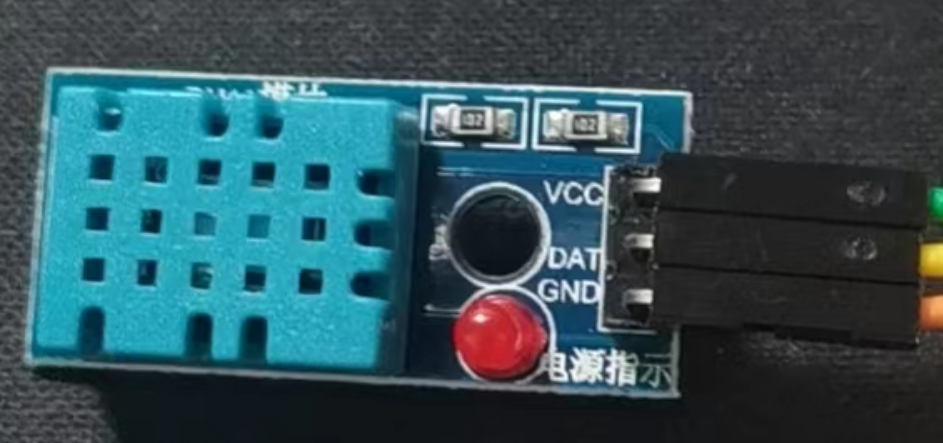

   • 硬件连接：有些 DHT11 模块引脚排列是 VCC-DATA-GND，有些是 VCC-GND-DATA，一定要看模块丝印，接反必烧！
3. 读数太快：DHT11 这种老式传感器反应很慢，循环里 HAL_Delay 至少要在 1000ms 以上，否则第二次读取会失败。

---

六、 总结

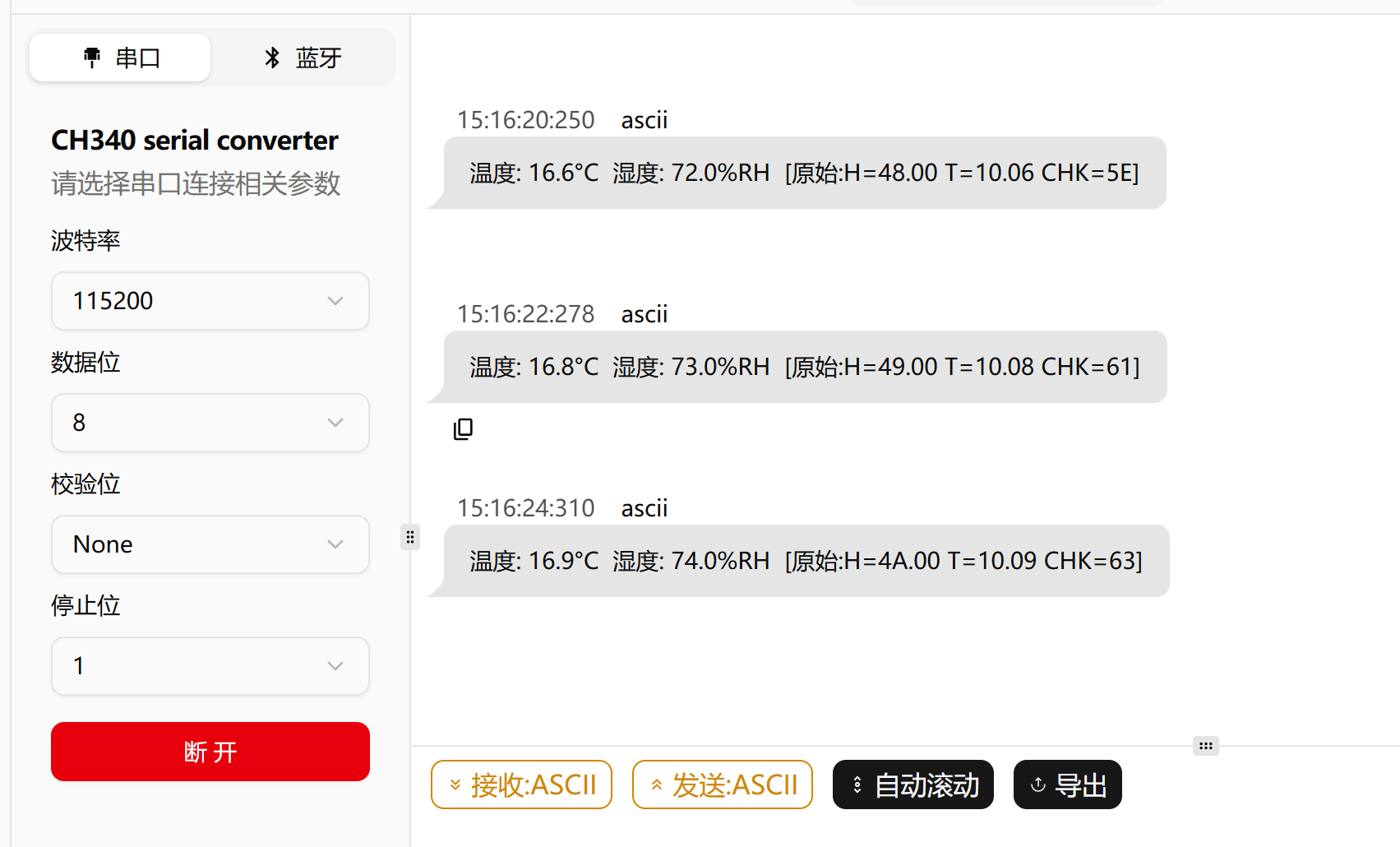

在线串口助手：串口助手

通过这个实战，我们不仅学会了驱动 DHT11，更重要的是：

1. 验证了定时器的实用性：用硬件定时器做微秒延时，精准可靠。
2. 掌握了 GPIO 的灵活运用：在输入和输出之间反复横跳。
3. 调试技巧：利用串口打印实时观察数据，是嵌入式开发最基本的技能。

如果你对定时器配置还不熟悉，可以回顾我的上一篇文章：《【STM32专题】深入理解定时器原理与配置》。

源码已上传，欢迎点赞收藏！
