前言

在嵌入式开发中，定时器（Timer）的重要性仅次于GPIO。无论是简单的LED闪烁、精确的时间控制、PWM电机驱动，还是复杂的输入捕获，都离不开定时器。

很多初学者（包括曾经的我）在配置定时器时，往往对 PSC、ARR 这些参数感到困惑：为什么要减1？时钟源到底是多少？

本文将以STM32F1/F4系列为例，从硬件原理到CubeMX配置，再到代码实战，带你彻底搞懂STM32定时器。

---

一、 定时器的分类与功能

STM32的定时器资源非常丰富，通常分为以下三类。理解分类有助于我们“杀鸡不用牛刀”。

定时器类型	常见编号	主要功能	适用场景
基本定时器	TIM6, TIM7	只有计数功能，无输入输出通道	简单的延时、驱动DAC
通用定时器	TIM2~TIM5	计数、输入捕获、输出比较(PWM)、编码器接口	此时最常用，电机控制、测量脉宽
高级定时器	TIM1, TIM8	包含通用所有功能 + 死区控制、刹车功能	三相无刷电机、复杂电源控制

---

二、 核心原理：定时器是怎么工作的？

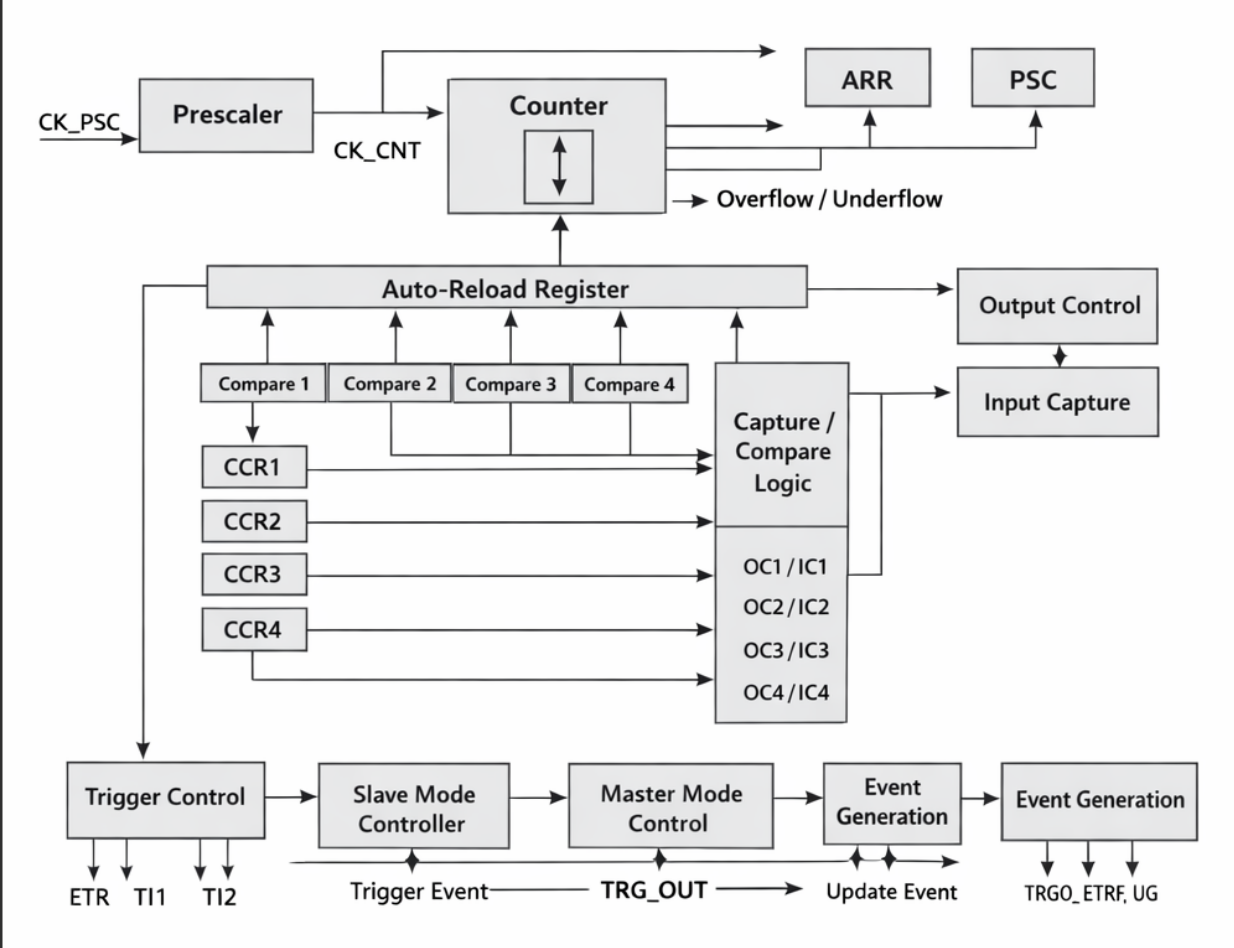

定时器的本质就是一个“只会加法的计数器”。它的工作流程可以概括为：时钟源 -> 分频器 -> 计数器 -> 溢出中断。

为了方便理解，我们可以用“水桶接水”的模型来类比：

1. 时钟源 (CK_INT)：相当于水龙头，水流的速度就是频率（比如72MHz）。
2. 预分频器 (PSC)：相当于限流阀。如果PSC=71，表示每来72滴水，只放1滴过去。这样可以让计数更慢、时间更长。
3. 自动重装载寄存器 (ARR)：相当于水桶的深度。设定一个值（比如4999），当水装到这个高度时，水桶就会翻倒。
4. 计数器 (CNT)：相当于当前的水位。水滴一滴滴进来，CNT就从0开始一直加。
5. 更新中断 (UEV)：当水位 (CNT) 达到桶深 (ARR) 时，水桶倒水，并触发一次中断，CNT清零重新开始。

---

三、 关键公式（敲黑板！）

在配置定时器时，最重要的就是计算 溢出时间（Tout）。

• CK_PSC：定时器的输入时钟频率（注意：通常APB1总线的定时器时钟会倍频，STM32F1的TIM2-TIM7通常为72MHz）。
• PSC：预分频系数 (Prescaler)。为什么要+1？ 因为计算机从0开始计数，写0代表1分频，写71代表72分频。
• ARR：自动重装载值 (AutoReload Register)。为什么要+1？ 同理，计数器从0数到ARR，总共数了ARR+1个数。

举个栗子 🌰

假设系统时钟CK_PSC​=72MHz，我们要实现 500ms (0.5s) 的定时中断：

1. 确定分频系数 (PSC)：为了好算，我们将72MHz分频成10kHz（即1秒数10000个数）。
   • PSC=7200−1=7199PSC=7200−1=7199
   • 此时计数器每秒增加 10000 次，即每个计数周期 0.1ms0.1ms。
2. 确定重装载值 (ARR)：我们需要0.5s，也就是500ms。
   • ARR=500×10−1=4999ARR=500×10−1=4999

结论配置： PSC = 7199, ARR = 4999。

---

四、 实战：CubeMX 配置步骤

以STM32F103C8T6为例，配置TIM2实现每1秒翻转一次LED。

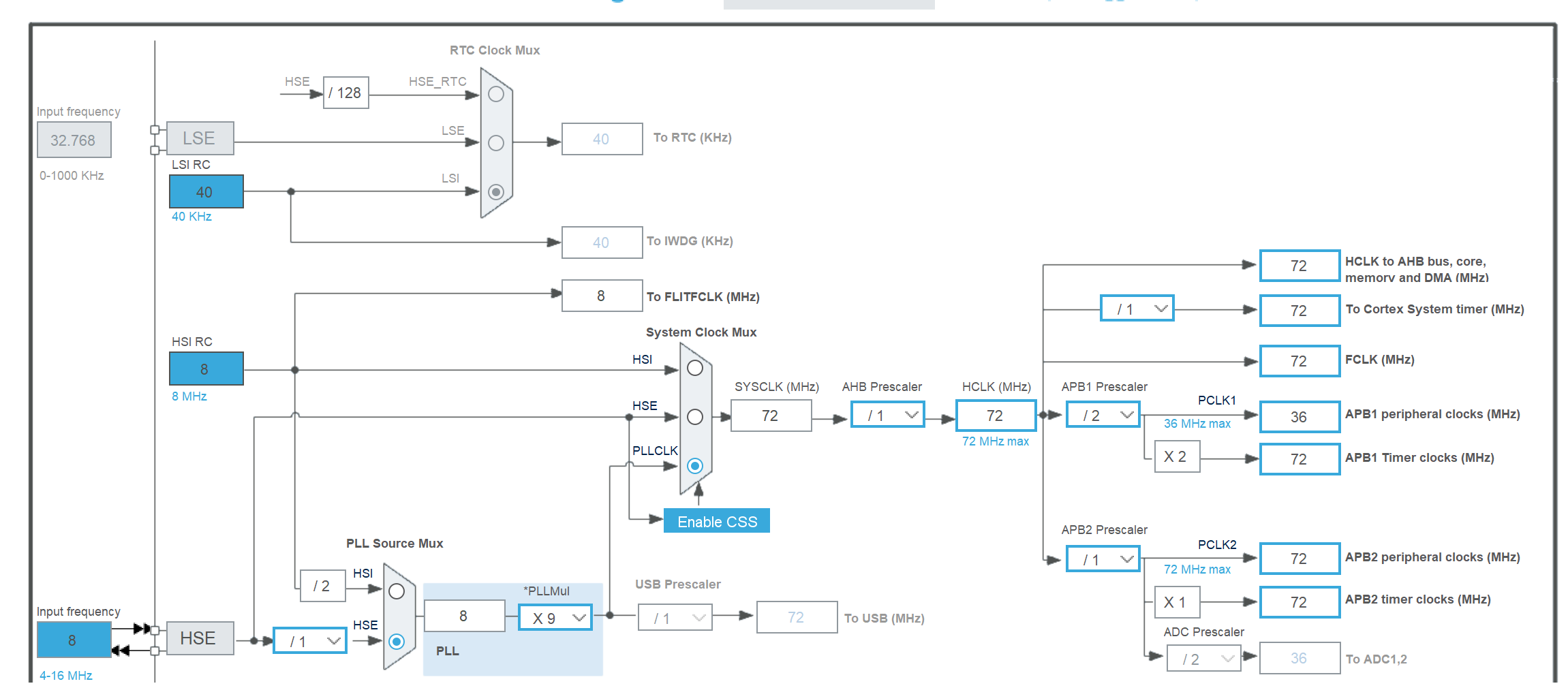

1. 时钟树配置

确保系统时钟配置正确（例如HSE外部晶振，倍频到72MHz）。
注意： 查看APB1 Timer Clock的值，这决定了公式中的 CK_PSC。

2. 定时器配置

1. 打开 Timers -> TIM2。
2. Clock Source 选择 Internal Clock。

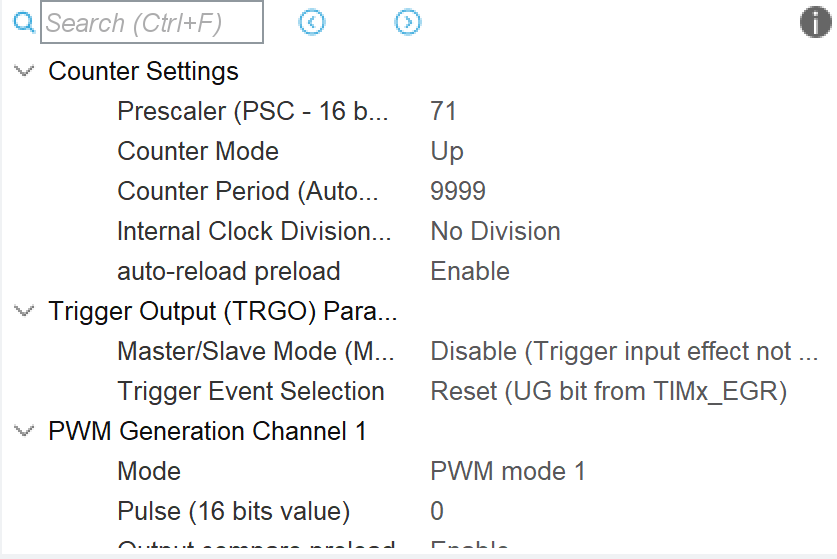

3. Parameter Settings（参数设置）：
   • Prescaler (PSC): 7199 (72MHz / 7200 = 10kHz)
   • Counter Mode: Up (向上计数)
   • Counter Period (ARR): 9999 (10000次计数 = 1秒)
   • auto-reload preload: Enable (使能自动重装载影子寄存器)

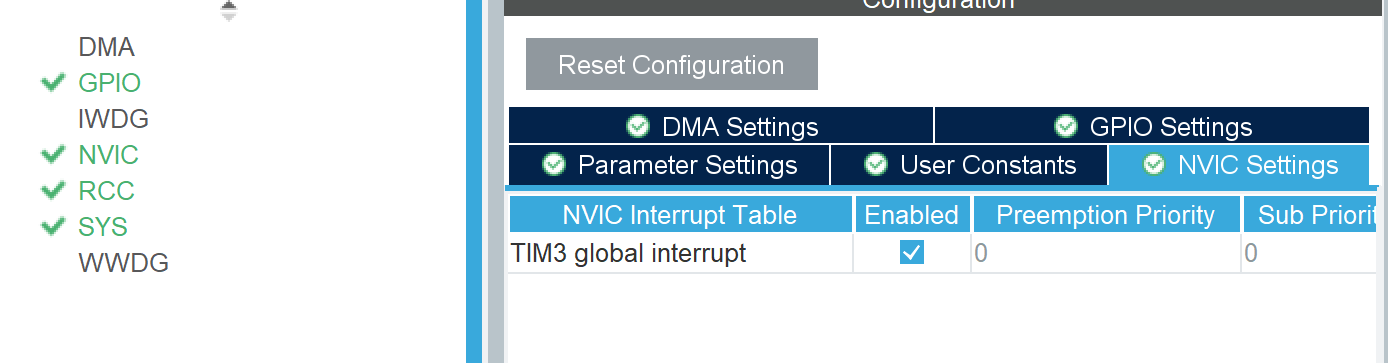

3. 中断配置

1. 切换到 NVIC Settings 标签页。
2. 勾选 TIM2 global interrupt 后面的 Enabled。
3. (可选) 设置中断优先级。
4. 点击 GENERATE CODE 生成代码。
5. 、

---

五、 代码编写 (HAL库)

生成的代码在 main.c 和 tim.c 中。我们需要做两件事：开启定时器 和 重写中断回调函数。

1. 开启定时器

在 main.c 的 main() 函数中，MX_TIM2_Init() 之后，while(1) 之前，添加：

/* USER CODE BEGIN 2 */
// 以中断方式开启定时器2
HAL_TIM_Base_Start_IT(&htim2);
/* USER CODE END 2 */

2. 重写中断回调函数

HAL库处理中断的逻辑是：TIM2_IRQHandler -> HAL_TIM_IRQHandler -> HAL_TIM_PeriodElapsedCallback。
我们需要在 main.c 的末尾（或者专门的一个中断处理文件中）重写这个虚函数：

/* USER CODE BEGIN 4 */
/**
 * @brief 定时器周期溢出回调函数
 * @param htim: 定时器句柄
 */
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    // 判断是否是定时器2触发的中断
    if (htim->Instance == TIM2)
    {
        // 翻转LED (假设LED接在PC13)
        HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13);
    }
}
/* USER CODE END 4 */

---

六、 常见问题与避坑指南

1. 忘了开启定时器： 初始化后一定要调用 HAL_TIM_Base_Start_IT，否则定时器不会跑，中断也不会来。
2. PSC和ARR忘了减1： 如果你想要分频72，PSC必须写71。如果不减1，时间会有一点点误差，虽然在LED闪烁上看不出来，但在精确计时或通信中是致命的。
3. 中断没响应： 检查CubeMX里的NVIC有没有勾选；检查 main.c 里是否开启了全局中断 __enable_irq() (HAL库默认开启)。
4. ARR为0： 如果ARR设为0，定时器刚启动就溢出，可能会导致程序卡死或异常。

---

七、 总结

STM32的定时器配置看似参数多，其实核心就是**“分频”与“重装载”**两个概念。

• PSC 决定了定时器跳动的快慢。
• ARR 决定了定时器跳动多少次触发中断。

掌握了这两个参数和计算公式，你就掌握了定时器的基本命脉。接下来可以尝试进阶功能：PWM输出（呼吸灯） 和 输入捕获（测按键时长），原理都是基于此的延伸。

希望这篇文章能帮你彻底理解定时器！如果有疑问，欢迎在评论区留言讨论。

常用配置速查表 (假设时钟 72MHz)

目标效果	第一步：定频率 (PSC)	每一跳时间	第二步：定次数 (ARR)	计算逻辑
500ms中断	7199 (7200分频)	0.1ms	4999	0.1ms×5000=500ms0.1ms×5000=500ms
1s中断	7199 (7200分频)	0.1ms	9999	0.1ms×10000=1s0.1ms×10000=1s
1ms中断	71 (72分频)	1us	999	1us×1000=1ms1us×1000=1ms
PWM周期(20ms)	71 (72分频)	1us	19999	1us×20000=20ms1us×20000=20ms

---
