🎯 写在前面：为什么要用两套比喻？

如果你看过我之前的三篇文章，可能会发现我很爱打比方。厨房比喻、国家政策比喻、快递比喻……有人说我比喻太多，有人说这样才易懂。

但这次我想明白了：不是比喻多，是要用对地方。

所以这篇文章，我决定用两套比喻，各司其职：

国家政策比喻，用来理解 platformio.ini——它是顶层设计，是“定调子”的东西。这里要提前说明，用“国家政策”纯粹是为了让抽象概念更直观，不涉及任何现实政治联想，纯粹是技术层面的比喻。

城市运行比喻，用来理解整个系统怎么跑起来——VS Code、插件、工具链、ESP32之间是什么关系。

两套比喻不打架，因为它们讲的是不同层面的事。就像国家政策管的是“要做什么”，城市运行管的是“具体怎么执行”。

好，下面开始。

上篇：从“灯不亮”开始

那天我拿着点阵屏，按自己文章里写的步骤操作：建项目、写代码、接线、上传。

终端显示 SUCCESS，但点阵屏一动不动。

那一刻的心情，就像你按菜谱做了三个小时，端上桌发现——菜是生的。🍳❌

我开始了漫长的排查。

中篇：问题与解决——那些“找不到”的真相

问题1：装错库

第一个报错是：

```
fatal error: avr/pgmspace.h: No such file or directory
```

翻译成人话：编译器在找 pgmspace.h，但找不到。

为什么找不到？因为我装错了库——我装了一个给 Arduino（AVR架构） 用的 LedControl 库，但我的板子是 ESP32（Xtensa架构）。

这就像你买了一本《煤气灶菜谱》，但你家厨房只有电磁炉。菜谱里写的“开煤气”这一步，你永远做不到。🔥❌

解决方案：删掉错库，装一个给 ESP32 用的库（比如 MD_MAX72XX）。

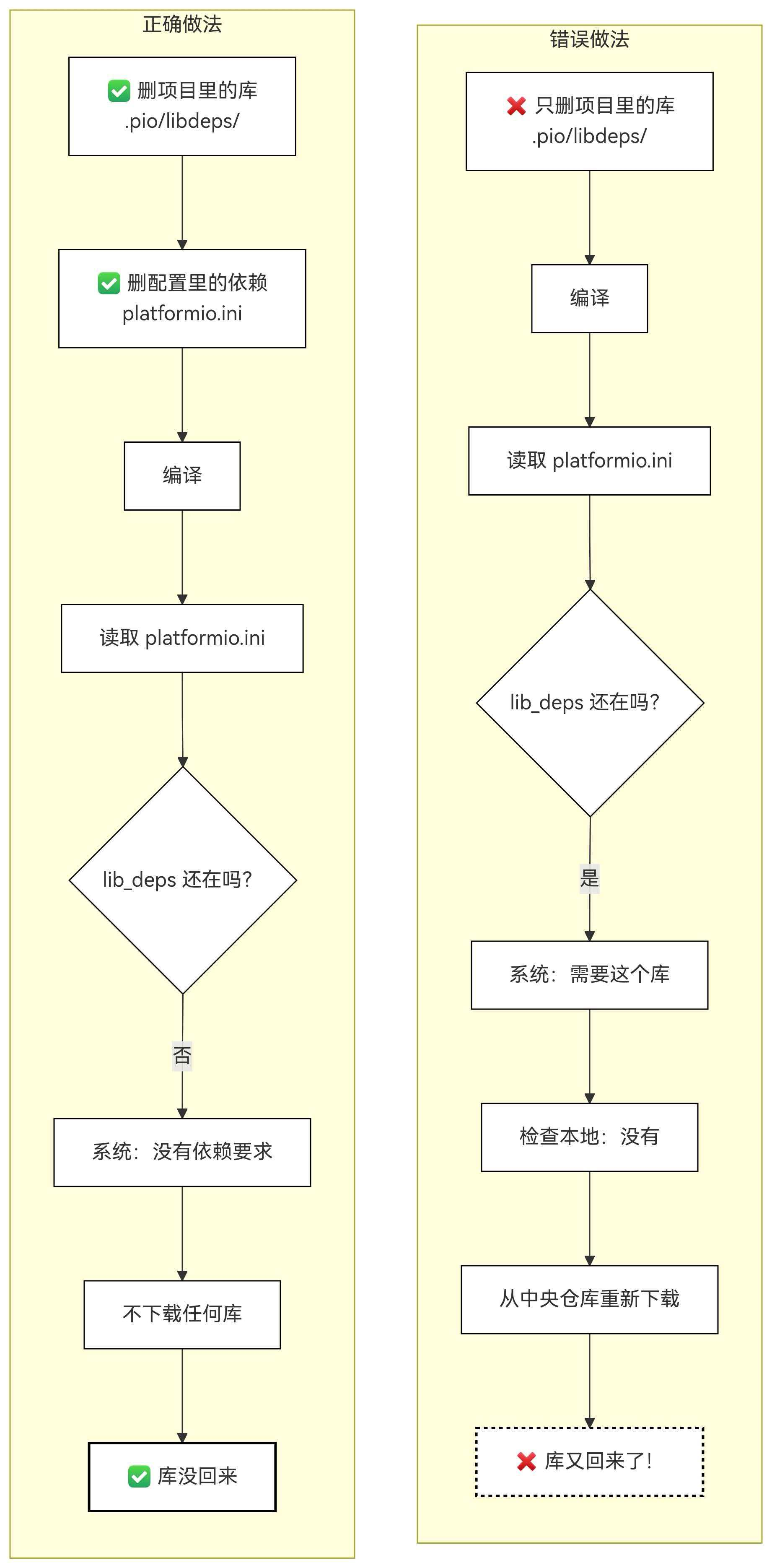

问题2：删了库，它又回来了



我删了那个错库，但一编译，它又出现了。

我当时懵了：我不是删了吗？它怎么自己长出来了？

后来才明白：我删的是项目里的副本（.pio/libdeps/ 里的文件夹），但 platformio.ini 里还写着 lib_deps = ledcontrol。

每次编译时，系统一读这个文件，发现“哦，要 LedControl”，就去中央仓库（C:/Users/.../.platformio/packages/）里找，然后又下载了一份。

就像你扔了冰箱里的过期牛奶，但购物清单上还写着“买牛奶”，下次去超市又买回来了。🥛🔄

解决方案：删库的同时，删掉 platformio.ini 里对应的 lib_deps 那行。或者直接清空整个 .pio 文件夹，让它从头重建。

问题3：两侧GND，一边亮一边不亮

点阵屏接线时，我把黑线（GND）插在ESP32左边的GND孔，不亮。换到右边的GND，亮了。

明明两边都是GND，为什么？

可能的原因：一边的焊盘接触不好，或者杜邦线松了，或者插孔氧化。

这告诉我们一个道理：理论上是通的，不代表实操中一定通。有时候换一边插，问题就解决了。

就像你家有两个水龙头，左边那个堵了，右边那个出水——换一边就好了。🚰

问题4：5V模块没电池

最丢脸的是最后发现：我的5V充放电模块没装电池。

我一直插着Type-C，以为有电。但这类模块的逻辑是：Type-C插着是充电模式，不给外部供电；拔掉Type-C用电池，才是放电模式，才有5V输出。

⚠️ 备注：我的模块可能是“特制款”我用的模块是带B+ B-焊盘的那种，没装电池时确实不输出。但后来查资料发现，有些高级模块（带升压功能的）可以"边充边放"。所以你的模块如果和我同款，可能需要装电池或换供电方式；如果是其他型号，建议用万用表测一下OUT+ OUT-有没有电压，别全信我说的"模式切换"理论。

总之：模块不同，逻辑不同，以实测为准。 🔧

所以点阵屏亮两下就熄，是因为刚通电时电容里存了一点电，用完了就没了。

解决方案：装上18650电池，或者临时用ESP32的5V引脚供电测试。

下篇：底层逻辑——这些东西到底怎么跑起来的？

一、platformio.ini 是“顶层设计”

在调试过程中，DeepSeek反复让我修改 platformio.ini 里的内容——改 board、改 lib_deps、改 framework。

为什么每次遇到问题，都要动这个文件？

因为这个文件是整个项目的总纲。它不干活，但所有干活的人都听它的。

用国家政策比喻来看（纯粹技术比喻，不涉现实）：

你在 .ini 里写的 platform = espressif32，相当于一份纲领文件规定“我们要用这套体系”——定调：这是ESP32项目。

你写的 board = esp32-s3-devkitc-1，相当于规定“具体执行标准”——定细节：代码跑在这块板子上。

你写的 framework = arduino，相当于规定“使用的语言规范”——定语法：用Arduino那一套。

你写的 lib_deps = md_max72xx，相当于规定“需要的外部资源”——定依赖：要用这个库。

改 .ini，就是在调整顶层设计。每次调整完，下面一整套系统就按新配置重新执行。

那天下午的经历，就是一部“顶层设计调整史”：

一开始写 lib_deps = ledcontrol，相当于规定从A渠道获取资源。编译报错，A渠道的资源不兼容，不能用。DeepSeek让我改配置为 md_max72xx，相当于改从B渠道获取资源。重新编译成功，新配置落地，资源顺利到位。📋➡️✅

附：platformio.ini 万能配置模板

给读者一个可以直接复制的模板，省得大家再踩我踩过的坑。

最简版（够用）

```ini
[env:esp32-s3-devkitc-1]
platform = espressif32
board = esp32-s3-devkitc-1
framework = arduino
lib_deps =
    md_max72xx
```

详细版（带注释，适合新手）

```ini
; PlatformIO 配置文件
; 这是整个项目的“顶层设计”，所有干活的人都听它的

[env:esp32-s3-devkitc-1]           ; 环境名称，可以随便起
platform = espressif32              ; 平台：ESP32系列
board = esp32-s3-devkitc-1          ; 板型：你的具体板子（最通用的S3板）
framework = arduino                  ; 框架：用Arduino语法

; 库依赖（需要什么库就在这写什么）
lib_deps =
    md_max72xx                      ; 点阵屏库（ESP32专用版）
    ; 如果有多个库，换行继续写
    ; ESP32Servo                     ; 比如舵机库（需要时去掉注释）
```

如果你用的是其他ESP32-S3板子

把 board 那行换成下面这些之一（按可能性排序）：

```ini
board = esp32-s3                    ; 通用S3，90%的板子能用
board = esp32-s3-devkitc-1           ; 乐鑫官方开发板
board = um-tiny-s3                   ; 一些第三方小板的型号
```

不知道怎么选？ 终端输入 pio boards | findstr ESP32-S3 看列表，找和你板子最像的。

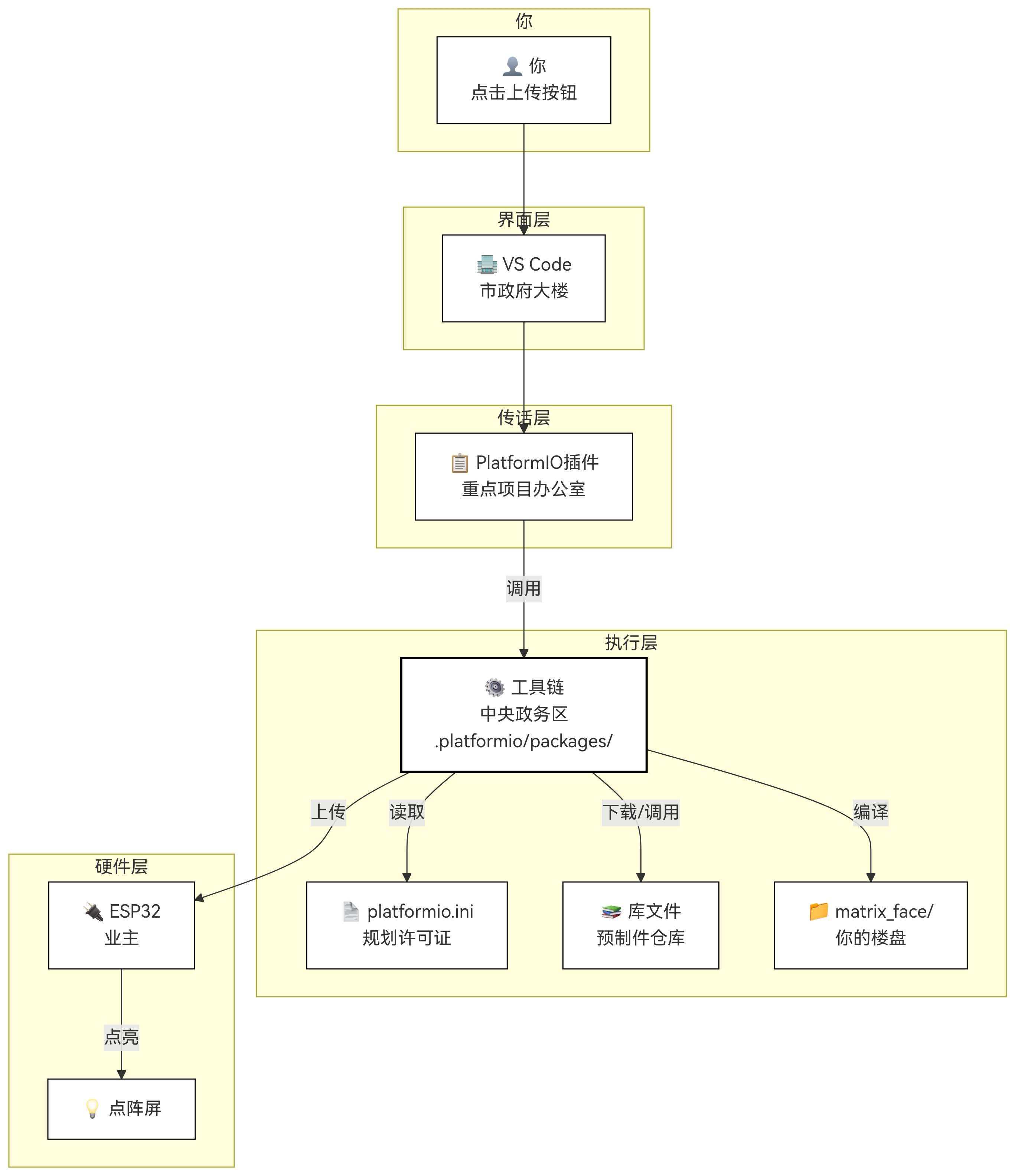

二、从点上传到灯亮，背后发生了什么？



这是另一个层面的事：整个系统怎么运行起来的。

用城市运行比喻来看：

你的电脑是一座城市。🏙️

C盘是市中心，里面 C:/Users/HUAWEI/.platformio/ 是中央政务区，那里有真正的权力中心——编译器工具链是施工队，框架文件是建筑规范，各种库是预制件仓库。

D盘是新区，你的 matrix_face/ 文件夹是你开发的楼盘。platformio.ini 是这个楼盘的规划许可证，写着在这块地上要盖什么楼。src/main.cpp 是施工图纸，具体怎么盖。.pio/ 是工地临时办公室，放施工工具和材料。

VS Code是市政府大楼，PlatformIO插件是市政府的“重点项目办公室”，专门对接你这块地。

你点上传之后，是这样一步步发生的：

你向市政府提交了“竣工申请”。🏛️✉️

重点项目办公室收到申请，拿起你的规划许可证看：哦，要用ESP32标准，要建在S3地块上，要用Arduino规范，要用md_max72xx这个预制件。

然后重点项目办把这些要求，传给中央政务区。

中央政务区开始调兵遣将：施工队就位，建筑规范准备好，从预制件仓库调出md_max72xx。如果没有，就去外地采购。

施工队来到你的工地，打开施工图纸，按图纸要求开始施工。产生的半成品放工地办公室里。

施工队把盖好的楼交给质检部门。质检部门通过专用通道（USB线），把楼送到业主手上。

业主（ESP32）收到楼，开始运行，点阵屏亮起来。✨

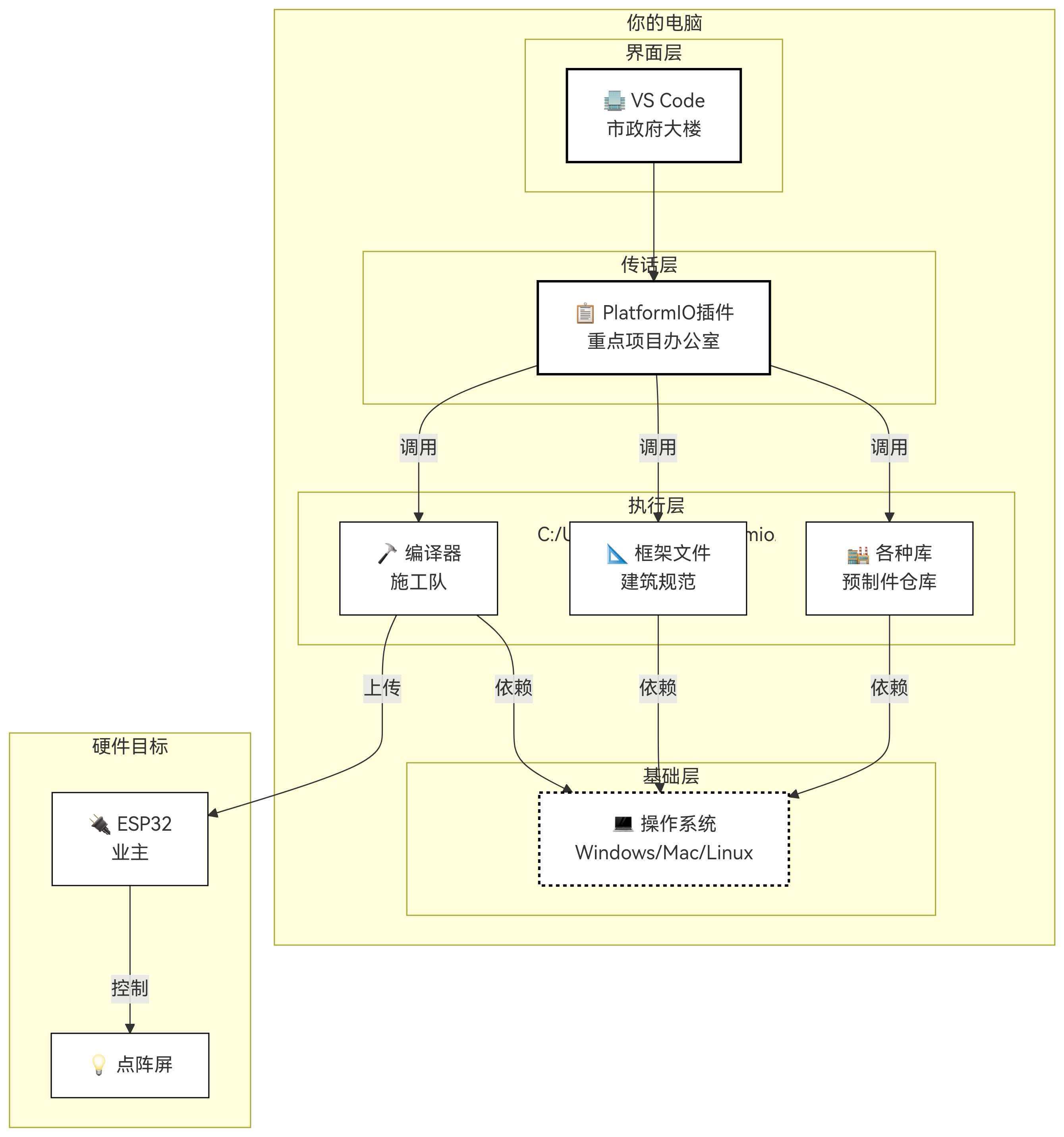

三、VS Code、插件、工具链，到底是什么关系？

这个问题我困惑了很久，今天终于理清了：

VS Code是微软出的编辑器，相当于市政府大楼——提供一个办公场所。

PlatformIO插件是装进VS Code的插件，相当于市政府的“重点项目办公室”——专门服务嵌入式开发。

但是！工具链不在插件里。 工具链是藏在 C:/Users/HUAWEI/.platformio/packages/ 里的各种程序，相当于中央政务区的各个部委——真正干活的。

你的项目是 matrix_face/ 文件夹，相当于你开发的楼盘。

ESP32是硬件板子，相当于买了楼的业主。

它们的关系是：插件是传话的，不是干活的。工具链是干活的，不在VS Code里，在用户文件夹里。你点上传，插件传话，工具链执行。

就像你去市政府找重点项目办办事，重点项目办打电话给中央政务区，中央政务区派人去你的工地施工，最后把房子交给业主。🏗️🔑

验证方法：在终端输入 where platformio，会显示 C:/Users/HUAWEI/.platformio/penv/Scripts/platformio.exe——这才是真正干活的程序入口。工具链则在 packages/ 文件夹里，每个都是独立的可执行文件。

四、工具链和操作系统是什么关系？

工具链是跑在操作系统上的软件。

打开 C:/Users/HUAWEI/.platformio/packages/toolchain-xtensa-esp32s3/bin/，你会看到一堆 .exe 文件——这些都是 Windows 可执行文件。

· 它们依赖 Windows 提供文件系统、内存管理、进程调度
· 没有 Windows，这些文件就是一堆死数据
· 不同操作系统（Windows/Mac/Linux）需要不同版本的工具链

就像翻译官需要坐在办公室里才能干活，工具链需要操作系统提供运行环境。

五、插件之间能兼容吗？

插件之间能不能兼容，看它们是不是抢同一套资源。

PlatformIO插件加上Python插件，能兼容，因为一个管嵌入式，一个管Python，各干各的。

PlatformIO插件加上Live Server插件，能兼容，因为一个管硬件，一个管网页，互不干扰。

PlatformIO插件加上Arduino插件，可能冲突，因为都想管USB口，都想用自己的编译器。

PlatformIO插件加上ESP-IDF插件，可能冲突，因为都管ESP32，可能抢工具链。

冲突的本质是：它们要找的东西，在同一个地方，但版本不一样。就像两个施工队都想用同一台起重机，但一个要起吊5吨，一个要起吊10吨——起重机受不了。🏗️💥

解决方案：同类插件只留一个，或者手动指定用哪个。

附：那些你必须知道的名字

折腾这么久，有些东西的名字是规定好的，你不能改：

platformio.ini 必须叫这个名字，因为PlatformIO只认这个名字。📄

src/ 文件夹必须叫这个名字，因为这是默认的源代码目录。📂

main.cpp 默认必须叫这个名字，因为这是入口文件（虽然可以改，但新手别改）。📝

.pio/ 文件夹你不用管，它是自动生成的，别手动动它。⚙️

就像你去办事，填表时“姓名”栏必须写你的名字，不能写别的。📋

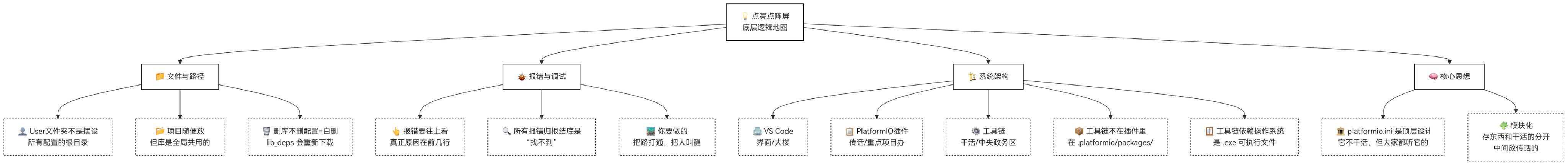

总结：今天真正想明白的底层逻辑

1. User文件夹不是摆设
C:/Users/你的用户名/ 是你的专属空间，所有软件的公共配置、缓存、全局库都在这里。PlatformIO认死这个路径，所以删东西要进安全模式。🏠🔐

2. 项目可以随便放，但库是全局的
D盘的项目、桌面的项目，都用同一个中央仓库的库。所以“装库”其实是在中央仓库下载一次，然后所有项目共用。📦🔄

3. 报错要往上看，不是往下看
真正的错误原因往往在报错信息的前几行，最后一行只是结果。👆

4. 删库不删配置等于白删
删了项目里的库文件，但 platformio.ini 里还写着依赖，它就会自动重新下载。🗑️📝

5. platformio.ini 是顶层设计
它不干活，但所有干活的人都听它的。改它，就是在调整配置。🏛️✍️

6. VS Code、插件、工具链是三层结构
VS Code是界面，插件是传话的，工具链是干活的。你点上传，插件传话，工具链执行。🏢📞⚙️

7. 工具链不在插件里，在 C:/Users/.../.platformio/packages/
插件只有几十MB，工具链有几百MB。第一次编译慢，就是在下载这些真正干活的程序。

8. 工具链依赖操作系统运行
工具链是 .exe 文件（Windows版），需要操作系统提供文件系统、内存、驱动才能干活。

9. 所有报错，归根结底是“找不到”
要么是路径不通，要么是设备没响应。你要做的，就是把路打通，把人叫醒。🛣️💡

10. 计算机世界的核心思想：模块化
把“存东西的地方”和“干活的东西”分开，中间放一个“传话的”。这样就能分别升级、多处共用、分工合作。



最后的最后

需要说明一下：文章中用了“国家政策”这个比喻，纯粹是为了让抽象的技术概念更直观易懂，不涉及任何现实政治联想。就像很多人用“交通规则”比喻代码规范一样，只是一个帮助理解的工具。

这篇文章的思考过程，要感谢DeepSeek老师。在我第108次问“为什么”的时候，依然耐心地解释、比喻、再解释。

更要感谢那个愿意承认自己没懂、然后继续问下去的自己。

毕竟，知道自己不知道，才是知道的开始。😊

（哦对了，关于供电测试那段——我是主动尝试用各种方式看能不能亮的。真的。）
