前言：为什么要掌握嘉立创EDA元件绘制与单片机核心？

在单片机项目开发中，原理图设计→PCB绘制→打样生产是核心流程，而嘉立创EDA作为免费、易用的国产EDA工具，已成为电子工程师的首选。其中，“元件符号绘制”“封装绘制”是原理图与PCB衔接的关键——符号决定“电气逻辑连接”，封装决定“物理焊接匹配”，二者的正确绑定直接影响PCB生产可行性；而理解单片机核心元件与核心原理，能帮我们从“会用”升级到“懂设计”。本文将结合实操案例（以LM358DT运放为例），手把手教你嘉立创EDA元件绘制与绑定，同时拆解单片机的核心逻辑与关键元件。

---

一、嘉立创EDA元件符号绘制：逻辑连接的“骨架”

元件符号绘制不难”，核心原因是它聚焦“电气逻辑”而非“物理形态”，但想要绘制规范、无错，需注意以下细节（以LM358DT为例，双运算放大器，SOIC-8封装）：

1. 绘制前的核心准备

• 必须参考元件Datasheet：从TI、ST等官网下载LM358DT的规格书，确认关键信息：

  • 引脚定义：1脚（OUT1）、2脚（IN-1）、3脚（IN+1）、4脚（VCC-）、5脚（IN+2）、6脚（IN-2）、7脚（OUT2）、8脚（VCC+）；

  • 引脚类型：电源脚（VCC+/-）、信号输入脚（IN+/-）、信号输出脚（OUT），后续绘制时需匹配属性；

• 新建器件库：打开嘉立创EDA（专业版），左侧「库」→「器件库」→「新建个人器件库」，命名为“MCU常用元件库”（便于分类管理）。

2. 分步绘制元件符号（LM358DT）

1. 右键个人器件库→「新建器件」，命名“LM358DT”，选择“默认”模板；

2. 绘制引脚：点击顶部工具栏「引脚」，设置引脚属性：

   1. 编号：严格对应Datasheet（1~8脚）；

   2. 名称：标注功能（如OUT1、IN-1）；

   3. 方向：输入脚（IN+/-）设为“输入”，输出脚（OUT）设为“输出”，电源脚设为“电源”；

   4. 长度：默认100mil（无需修改，符合电气规范）；

   5. 按Datasheet引脚排列逻辑放置引脚（双运放对称排列，电源脚在两侧）；

3. 绘制符号外形：用「矩形」「线条」工具，围绕引脚绘制简单外形（无需与实物一致，美观、清晰即可），避免遮挡引脚编号和名称；

4. 添加属性：点击「属性」，填写器件型号（LM358DT）、描述（双路运算放大器，SOIC-8封装），便于后续检索；

5. 保存器件：Ctrl+S保存，此时元件符号已存入个人器件库。

关键说明

元件符号的核心作用是“定义电气连接关系”，引脚编号、方向、功能标注必须准确——若引脚编号错误，后续绑定封装后会导致PCB焊盘与原理图逻辑不匹配，直接引发焊接故障。

---

二、嘉立创EDA元件封装绘制：物理匹配的“血肉”

如果说元件符号是“电路图上的逻辑标识”，那么封装就是“PCB上的物理焊接位置”——封装的尺寸（焊盘间距、大小、丝印边框）必须与实物元件完全一致，否则元件无法焊接到PCB上。以下仍以LM358DT（SOIC-8封装）为例，补充绘制细节：

1. 封装绘制的核心依据

• 参考Datasheet的「Package Dimensions」章节：LM358DT的SOIC-8封装关键尺寸：

  • 焊盘间距（e）：1.27mm；

  • 焊盘宽度（b）：0.6mm；

  • 封装总长（D）：4.9mm；

  • 封装总宽（E）：3.9mm；

• 新建封装库：左侧「库」→「封装库」→「新建个人封装库」，命名“MCU封装库”（与器件库对应，便于管理）。

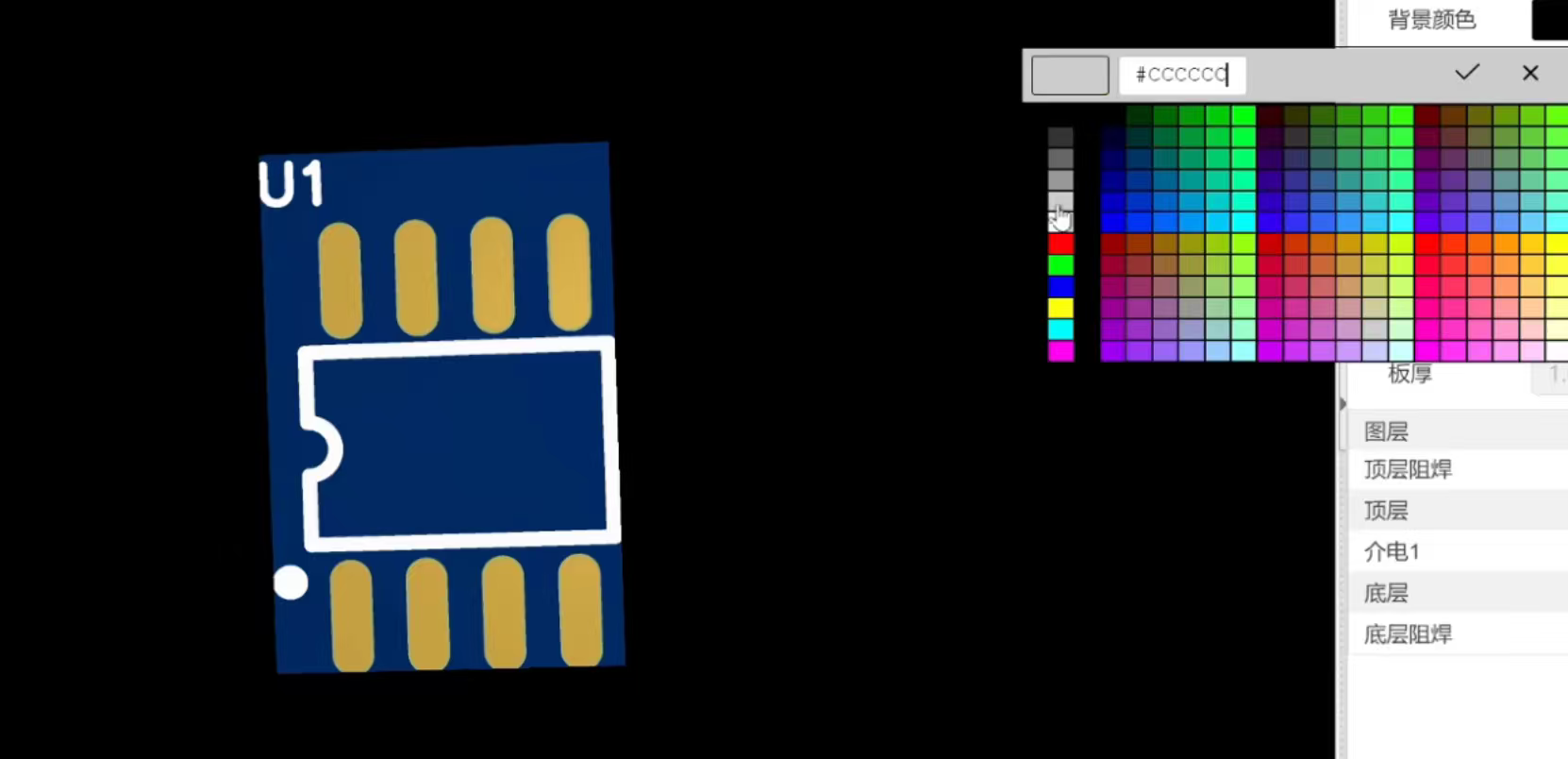

2. 分步绘制元件封装（LM358DT-SOIC-8）

1. 右键个人封装库→「新建封装」，命名“LM358DT-SOIC-8”，选择“默认”模板；

2. 设置单位：顶部工具栏「单位」→选择“mm”（封装绘制常用毫米，精度更高）；

3. 添加焊盘：点击「焊盘」，设置焊盘属性：

   1. 编号：必须与元件符号的引脚编号完全一致（1~8脚，顺序不能乱）；

   2. 形状：默认圆形，直径设为0.8mm（比Datasheet标注的焊盘宽度略大，便于焊接）；

   3. 间距：按Datasheet设置，1~8脚沿x轴排列，相邻焊盘中心间距1.27mm；

4. 绘制丝印边框：点击「丝印层」→「矩形」，围绕焊盘绘制边框（丝印用于PCB焊接时定位元件），边框尺寸略大于封装实物（如长5.1mm、宽4.1mm，留出误差余量）；

5. 绘制阻焊层（可选）：阻焊层默认自动生成，若需调整，可在「阻焊层」中修改，确保阻焊开窗覆盖焊盘；

6. 规则检查：点击顶部「工具」→「封装规则检查」，排查焊盘间距过小、丝印遮挡焊盘等问题，无误后Ctrl+S保存。

---

三、关键步骤：元件符号与封装的绑定

这是衔接原理图与PCB的核心步骤——只有将“逻辑符号”与“物理封装”绑定，在原理图中放置元件后，生成PCB时才能自动匹配对应的焊盘位置。你提到的操作非常关键，这里补充规范步骤和注意事项：

1. 绑定前提

• 元件符号（LM358DT）已保存到个人器件库；

• 对应封装（LM358DT-SOIC-8）已保存到个人封装库；

• 确保符号的引脚编号与封装的焊盘编号完全一致（如符号1脚→封装1脚，若不一致，绑定后电气连接会错乱）。

2. 规范绑定步骤（嘉立创EDA专业版）

1. 打开左侧「库」→「器件库」，选中你的个人器件库（如“MCU常用元件库”）；

2. 在搜索框输入“LM358DT”，找到你绘制的元件符号，右键点击该符号；

3. 在弹出的菜单中选择「绑定封装」，此时会弹出“绑定封装”对话框；

4. 对话框中选择「个人封装库」（即你保存LM358DT-SOIC-8的库），在列表中找到对应的封装，点击「确认绑定」；

5. 验证绑定结果：双击元件符号，打开「器件属性」→「封装」，若显示“LM358DT-SOIC-8”，说明绑定成功；或在原理图中放置该元件，右键「查看封装」，可预览封装外形。



常见问题排查

• 绑定后找不到封装？→ 检查封装是否保存到个人库，或搜索时是否选错库（如误选“系统库”）；

• 绑定后PCB中焊盘与原理图逻辑不匹配？→ 核对符号引脚编号与封装焊盘编号是否一致（如符号2脚是IN-1，封装2脚是否对应同一物理引脚）；

• 能否绑定多个封装？→ 可以（如LM358有SOIC-8、DIP-8两种封装），在原理图中放置后可右键「更换封装」切换。

---

四、单片机核心元件：撑起项目的“关键组件”

单片机项目的硬件电路，本质是“核心元件+外围电路”的组合，以下按“核心控制→电源→输入输出→通信→传感”分类，列出最常用的核心元件及作用：

1. 核心控制单元（大脑）

• 单片机芯片（MCU）：如STM32F103、AT89C51、ESP32-C3，是整个系统的核心，负责执行程序、处理数据、控制外设；

• 复位电路元件：10kΩ电阻+0.1μF电容（构成上电复位电路），确保单片机上电后正常初始化；

• 时钟电路元件：11.0592MHz晶振+2个22pF电容（外部晶振电路），为单片机提供稳定的时钟信号（决定运算速度）。

2. 电源管理元件（能量供给）

• 稳压芯片：AMS1117-3.3V（将5V电压稳压到3.3V，给MCU供电）、LM7805（5V稳压）；

• 滤波电容：0.1μF陶瓷电容（滤除电源高频噪声）、100μF电解电容（稳定电源电压，防止电压波动）；

• 电源接口：USB Type-C接口（供电+数据传输）、DC电源接口（外接12V/9V电源适配器）。

3. 输入输出元件（交互与执行）

• 输入元件：按键（用户输入指令，如复位键、功能切换键）、拨码开关（设置设备参数）；

• 输出元件：LED指示灯（显示工作状态）、蜂鸣器（报警提示）、继电器（控制高电压设备，如电机、灯泡）；

• 驱动元件：ULN2003（驱动继电器、步进电机）、L298N（电机驱动模块，控制直流电机正反转）。

4. 通信接口元件（数据传输）

• UART通信：MAX232芯片（RS232电平转换，实现单片机与电脑串口通信）；

• I2C通信：AT24C02（EEPROM，存储少量掉电不丢失的数据）、OLED显示屏（12864OLED，通过I2C显示数据）；

• SPI通信：SD卡模块（存储大量数据）、NRF24L01（2.4G无线通信模块）。

5. 传感与信号处理元件（感知环境）

• 模拟传感器：LM35（温度传感器，输出模拟电压）、LM358DT（运算放大器，放大传感器微弱信号）、光敏电阻（检测光照强度）；

• 数字传感器：DHT11（温湿度传感器，数字信号输出）、HC-SR04（超声波测距传感器）、红外接收头（接收红外遥控器信号）。

---

五、单片机的核心：到底是什么？

很多初学者会误以为“单片机的核心是MCU芯片”，但实际上，单片机的核心是「“硬件+软件”的协同逻辑」——硬件提供物理基础，软件赋予功能，二者结合才能实现特定任务。具体可拆解为两层核心：

1. 硬件核心：MCU芯片的内部架构

单片机芯片（如51单片机、STM32）的内部核心模块包括：

• 中央处理器（CPU）：执行指令（如运算、逻辑判断），是“大脑的核心”；

• 存储器：

  • ROM（程序存储器）：存储编写好的程序（如C语言编译后的机器码），掉电不丢失；

  • RAM（数据存储器）：存储程序运行时的临时数据（如变量、数组），掉电丢失；

• I/O端口（输入/输出端口）：如P0、P1口（51单片机）、GPIO口（STM32），是单片机与外围元件的“接口”（如控制LED亮灭、读取按键状态）；

• 定时器/计数器：用于定时任务（如每隔1秒读取一次传感器数据）、脉冲计数（如检测电机转速）；

• 中断系统：优先级管理（如紧急任务中断当前程序，优先执行），提升系统响应速度；

• 外设接口：UART、I2C、SPI等，用于与其他元件通信。

2. 软件核心：指令系统与程序逻辑

• 指令系统：单片机能识别的基础指令集（如数据传输、算术运算、逻辑判断），不同架构（如51、ARM）的指令集不同；

• 程序逻辑：通过C语言、汇编语言编写程序，实现“感知→处理→执行”的闭环（如：LM35检测温度→MCU判断温度是否超过阈值→控制蜂鸣器报警+LED闪烁）；

• 核心思想：“模块化编程”——将功能拆解为独立模块（如电源模块、传感器采集模块、显示模块），降低开发难度，便于维护。

总结：单片机的核心本质

单片机的核心是「以MCU为硬件核心，通过软件程序控制外围元件，实现特定功能的嵌入式系统」——它不需要复杂的外部电路，就能完成数据采集、逻辑控制、通信交互等任务，这也是它广泛应用于智能硬件、工业控制、物联网设备的核心原因。

---

结语

本文从嘉立创EDA的元件符号绘制、封装绘制、符号与封装绑定（以LM358DT为例），到单片机核心元件、单片机核心原理，完整覆盖了单片机项目开发的基础知识点。对于初学者来说，重点在于掌握“符号与封装的绑定逻辑”（避免电气与物理不匹配）和“单片机的核心架构”（理解硬件与软件的协同）。

如果在实操中遇到问题（如封装尺寸错误、绑定失败、单片机程序无法运行），欢迎在评论区留言交流！后续还会分享嘉立创EDA原理图设计、PCB布局布线的实操技巧，关注不迷路~
