一、产品核心定位

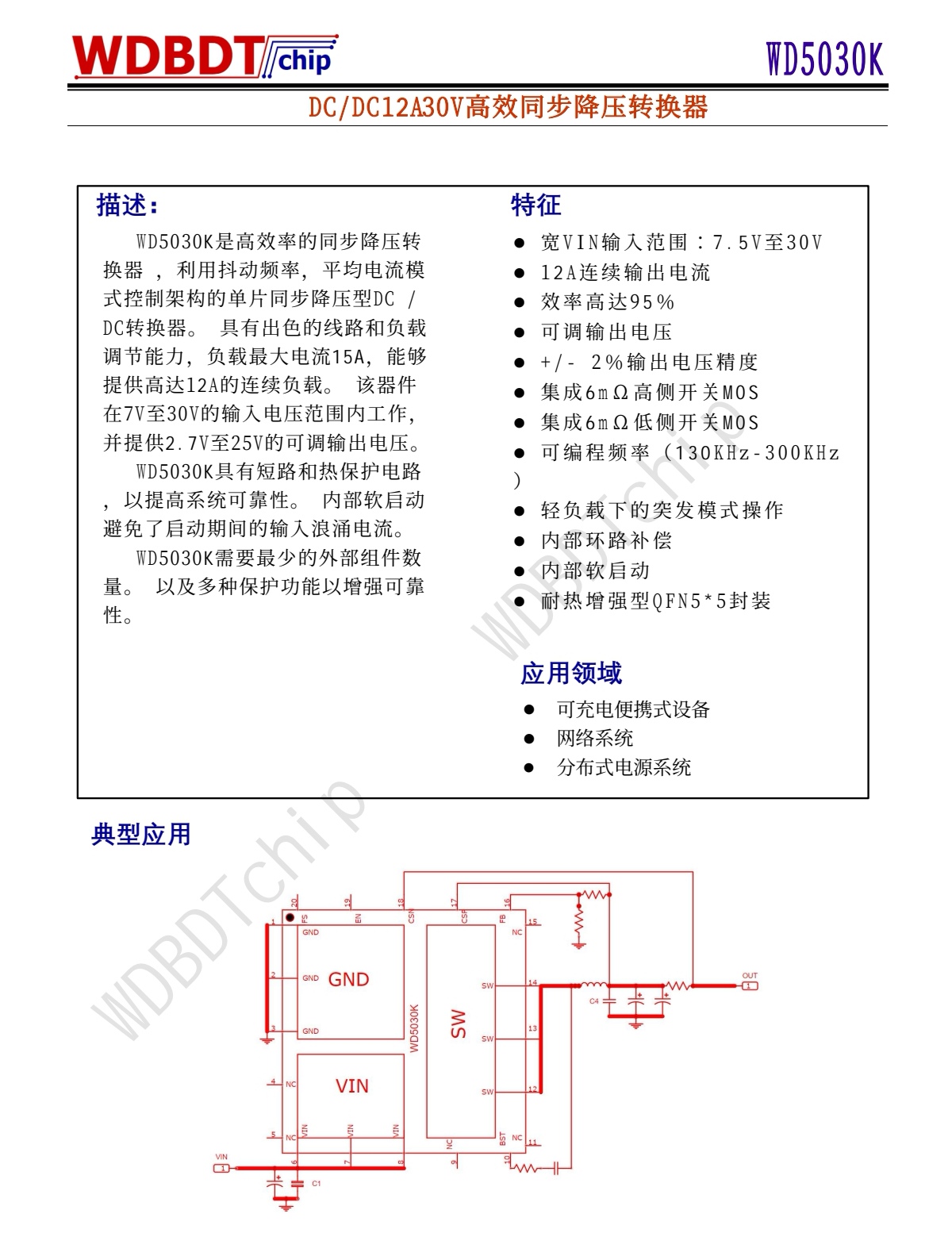

 WD5030K 是WDBDT/chip推出的高效率同步降压DC/DC转换器,采用抖动频率+平均电流模式控制架构,专为大电流、高效率、高可靠性的电源转换场景设计,是便携式设备、网络系统、分布式电源的核心电源管理IC。



二、核心性能与关键参数(重点标注)

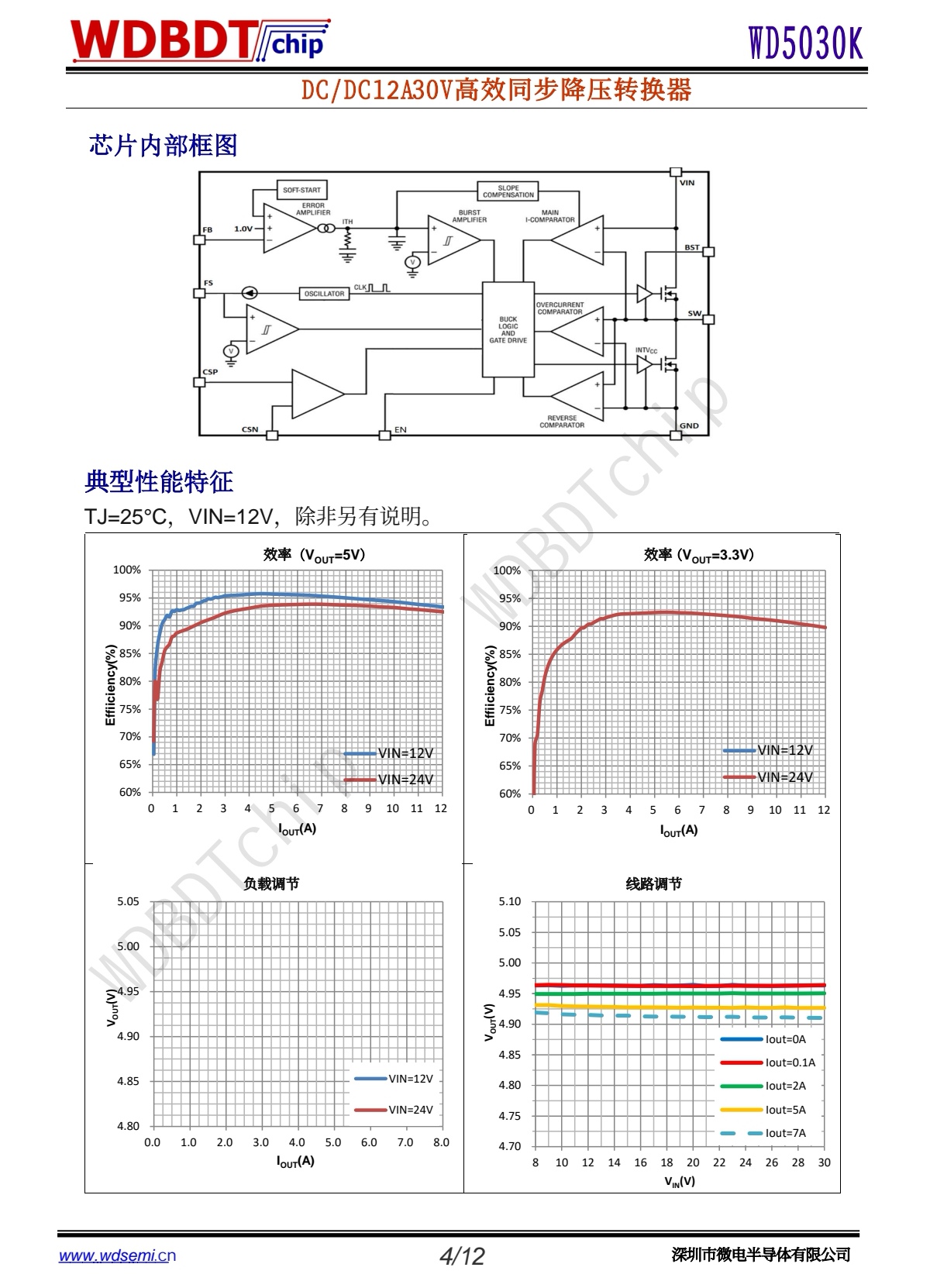

 ✅ 核心性能亮点

 1. 宽压输入+超大电流输出:7.5V~30V宽输入电压范围,支持12A连续输出电流,峰值负载电流可达15A,覆盖12V/24V工业、车载、储能等多场景大电流需求

​2. 超高转换效率:最高效率可达95%,大幅降低功耗,减少系统发热,提升电源利用率

​3. 低导通损耗MOS集成:集成6mΩ高侧开关MOS + 6mΩ低侧开关MOS,导通损耗极低,进一步提升转换效率

​4. 灵活可调输出:支持2.7V~25V可调输出电压,输出电压精度达±2%,适配多场景不同电压需求

​5. 可编程开关频率:频率范围130KHz~300KHz,可灵活配置,平衡效率与EMC性能

​6. 轻载高效模式:轻负载下支持突发模式操作,保持高效率,降低待机功耗

​7. 高集成度设计:内部环路补偿+内部软启动,外部元件需求极少,简化电路设计,减少BOM成本



 ✅ 完善保护与可靠性设计

 - 短路保护、热保护电路,全面规避异常工况风险

​- 内部软启动,避免启动期间输入浪涌电流,提升系统稳定性

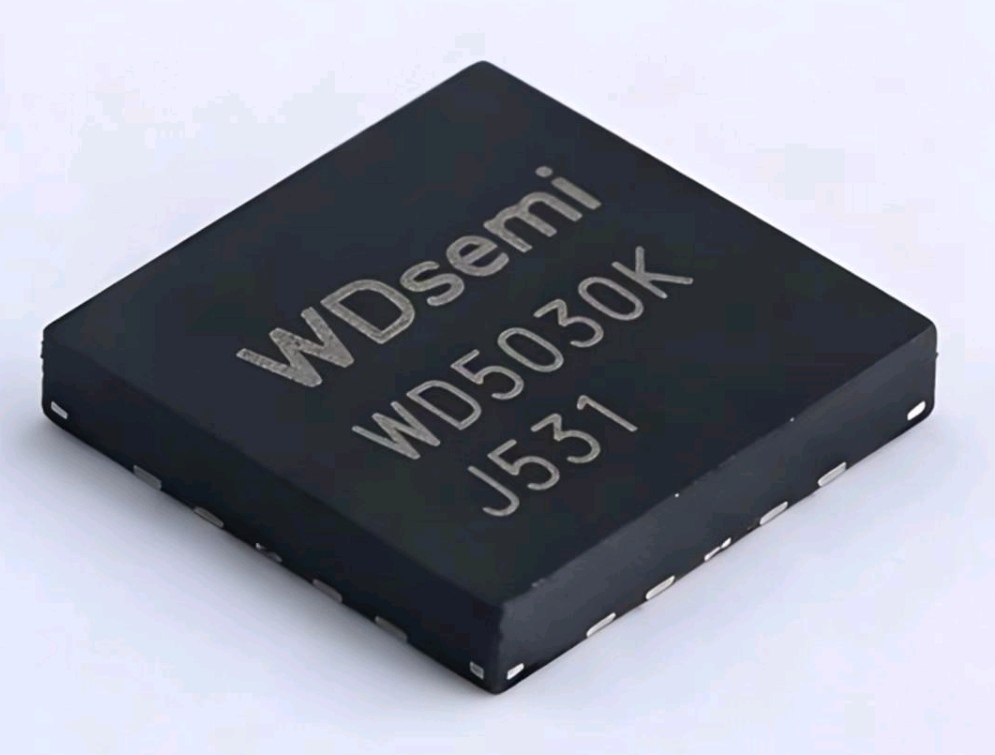

​- 耐热增强型QFN5*5封装,散热性能优异,适配大电流高功率场景

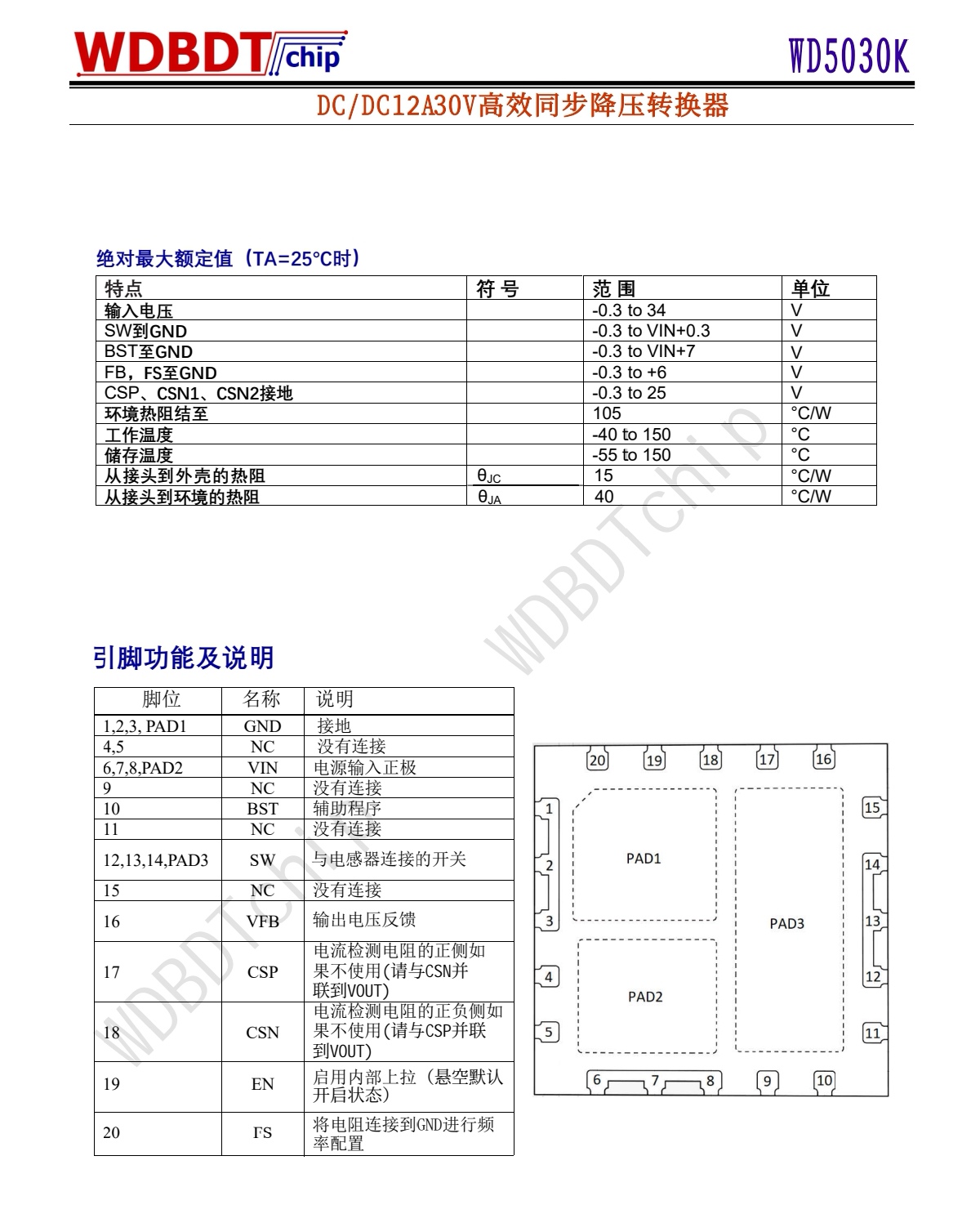

 ✅ 关键电气参数

 - 输入电压:7.5V~30V

​- 连续输出电流:12A(峰值15A)

​- 输出电压范围:2.7V~25V(可调)

​- 输出精度:±2%

​- 开关频率:130KHz~300KHz(可编程)

​- 封装:QFN5*5(耐热增强型)

三、典型应用场景(重点标注)

 WD5030K凭借大电流、高效率、高集成度的特性,广泛适配多领域大电流电源需求:

 1. 可充电便携式设备:快充电源、储能电源、便携工控设备的大电流降压

​2. 网络系统:交换机、路由器、服务器边缘电源、POE供电系统

​3. 分布式电源系统:工业总线、数据中心、光伏储能的电源转换



四、典型应用电路与设计优势

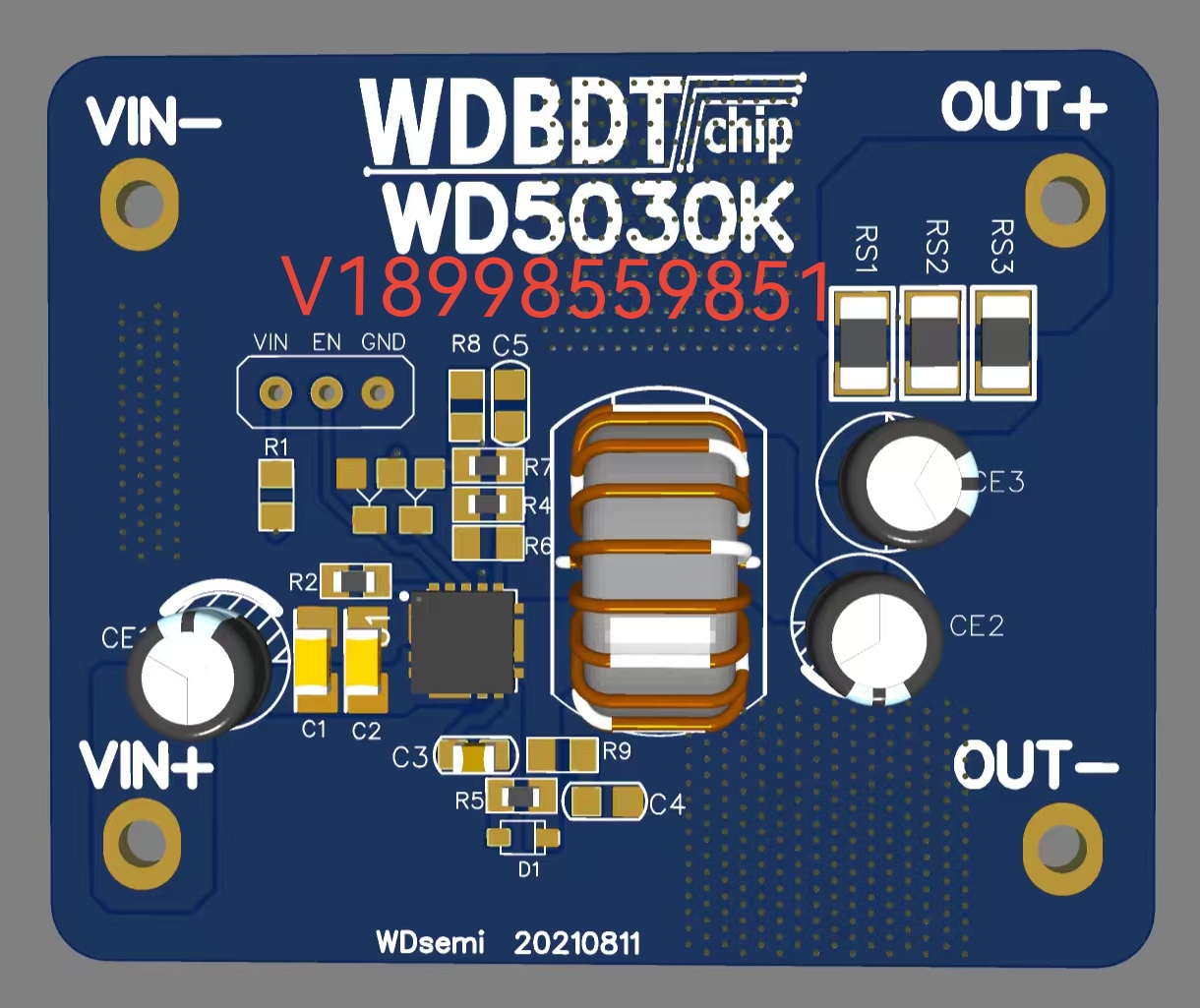

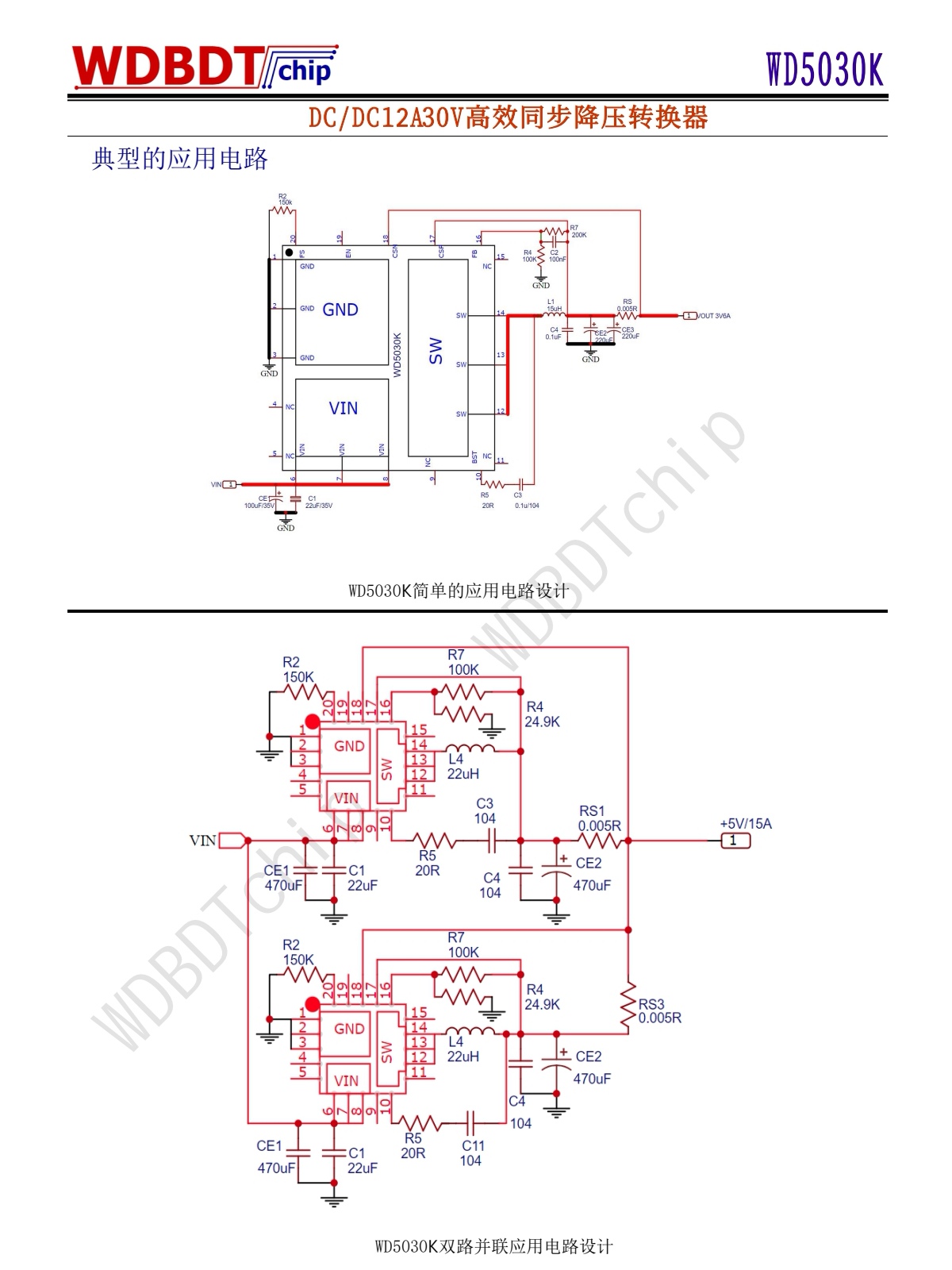

 🔧 典型应用电路

 WD5030K外围电路极简,仅需少量输入/输出电容、电感、分压电阻即可实现稳定降压:

 - 输入侧:滤波电容C1,保障输入电压稳定,抑制纹波

​- 开关节点:SW引脚外接电感+输出电容,实现降压滤波

​- 反馈回路:分压电阻设定输出电压,配合内部环路补偿实现稳定输出

​- 核心模块:内部集成MOS、软启动、补偿电路,无需额外外围元件



五、产品核心价值总结

 WD5030K 以「大电流输出、超高效率、宽压适配、高集成度、强散热」为核心优势,完美解决大电流场景的电源转换痛点:

 - 12A连续输出+95%高效率,满足大功率设备供电需求

​- 低导通损耗MOS+轻载突发模式,全负载段保持高效

​- 内部集成补偿、软启动,大幅简化设计,降低BOM与PCB成本

​- 完善的保护机制+耐热增强型封装,适配工业、车载等复杂环境

​- 可编程频率+可调输出,灵活适配多场景设计需求
