一 正面接口展示及时钟输出波形

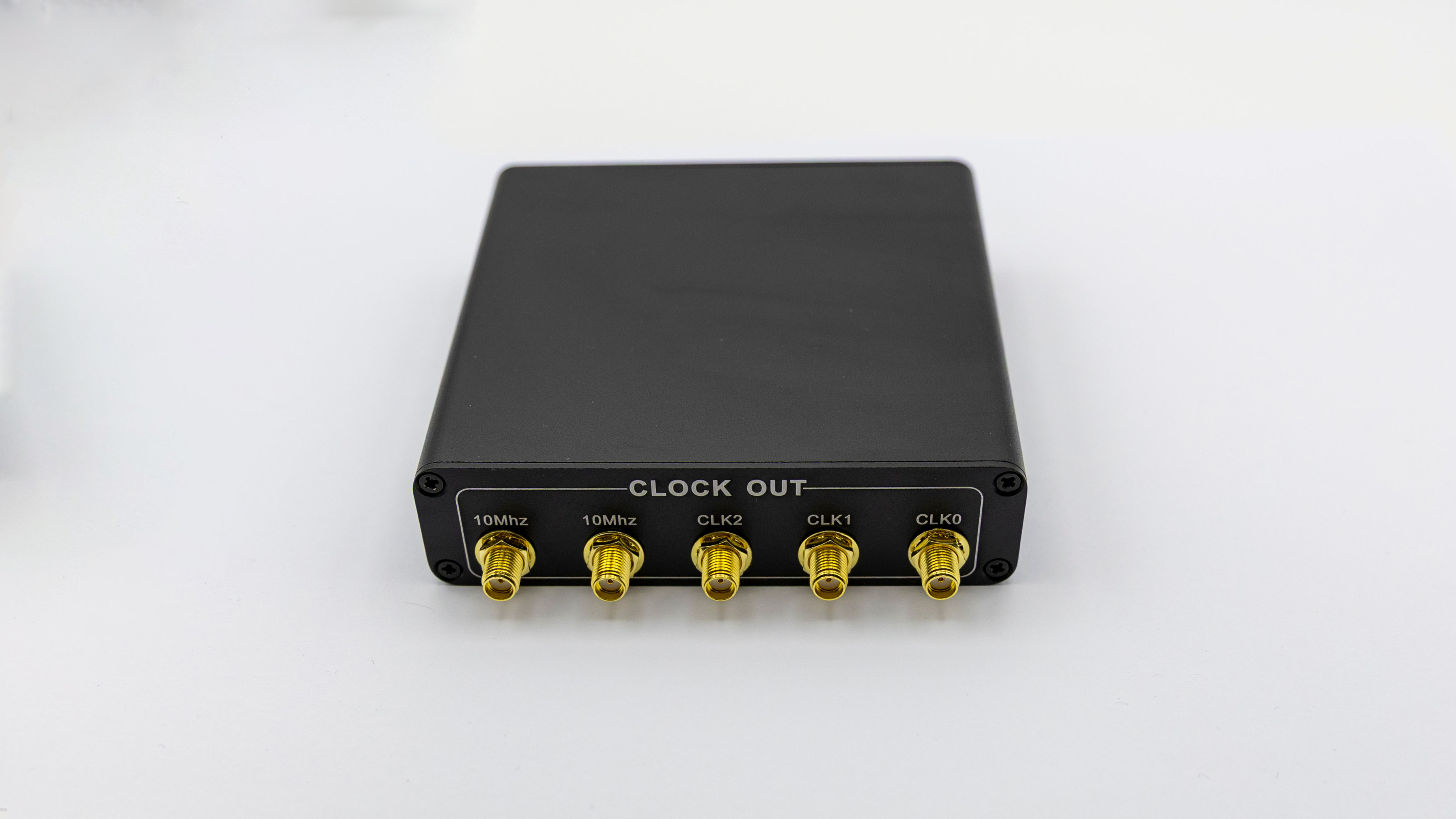

        如下图所示，GPSDO时钟源的正面有5路输出。左边两路输出10M时钟，右边三路是用户可设置的时钟输出通道，默认出厂设置clk0-2输出分别为10M,20M,30M。

两通道10M输出以及3通道可设置任意时钟

        如下图所示为示波器直接测试10M输出的波形，输出强度为6V左右。

10M无负载输出波形

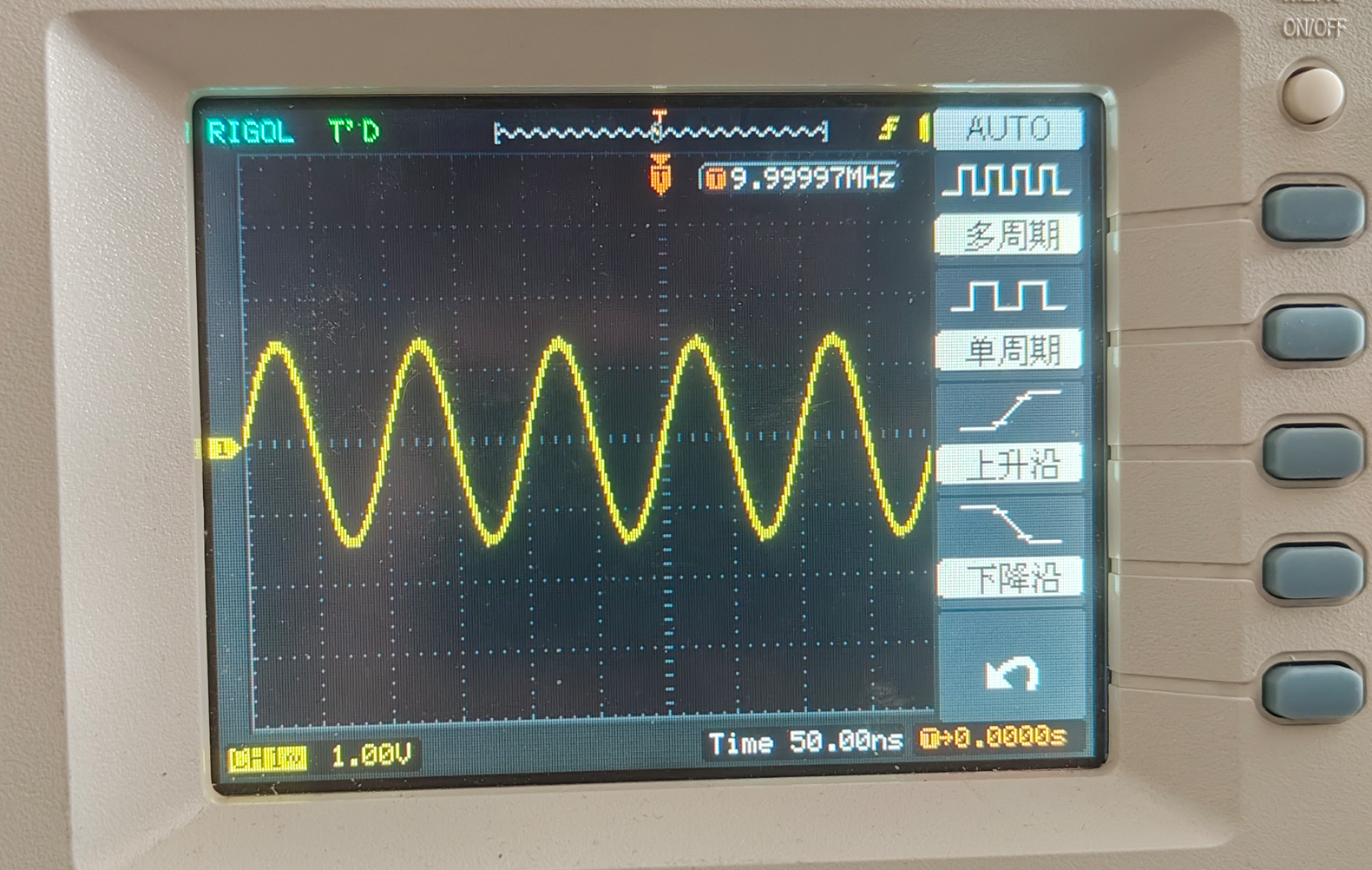

        接上51R的负载后使用示波器测试输出波形约为3.3V，波形如下图所示。

接上51R负载的波形

二 背面接口展示

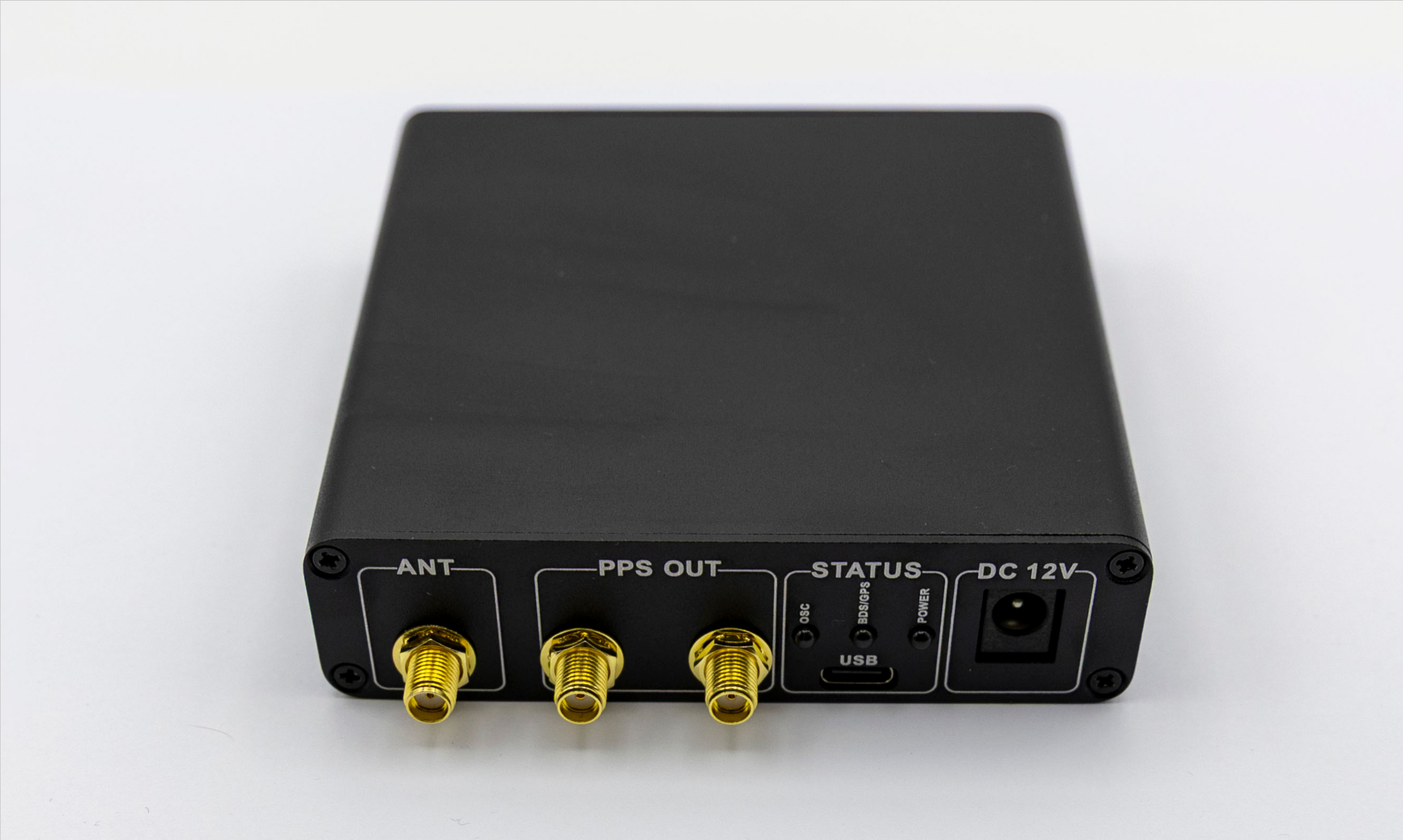

        如下图所示，10M时钟的背面有一路GPS天线，两路PPS输出，USB配置接口，3个LED以及12V电源。

GPSDO时钟源背面接口

三 ANT/GPS接口说明

ANT接口为GPS天线接口，插入购买赠送的GPS天线，此接口有5V的电源输出供GPS天线工作。GPS天线头需要放在室外无遮挡处。

四 PPS接口说明

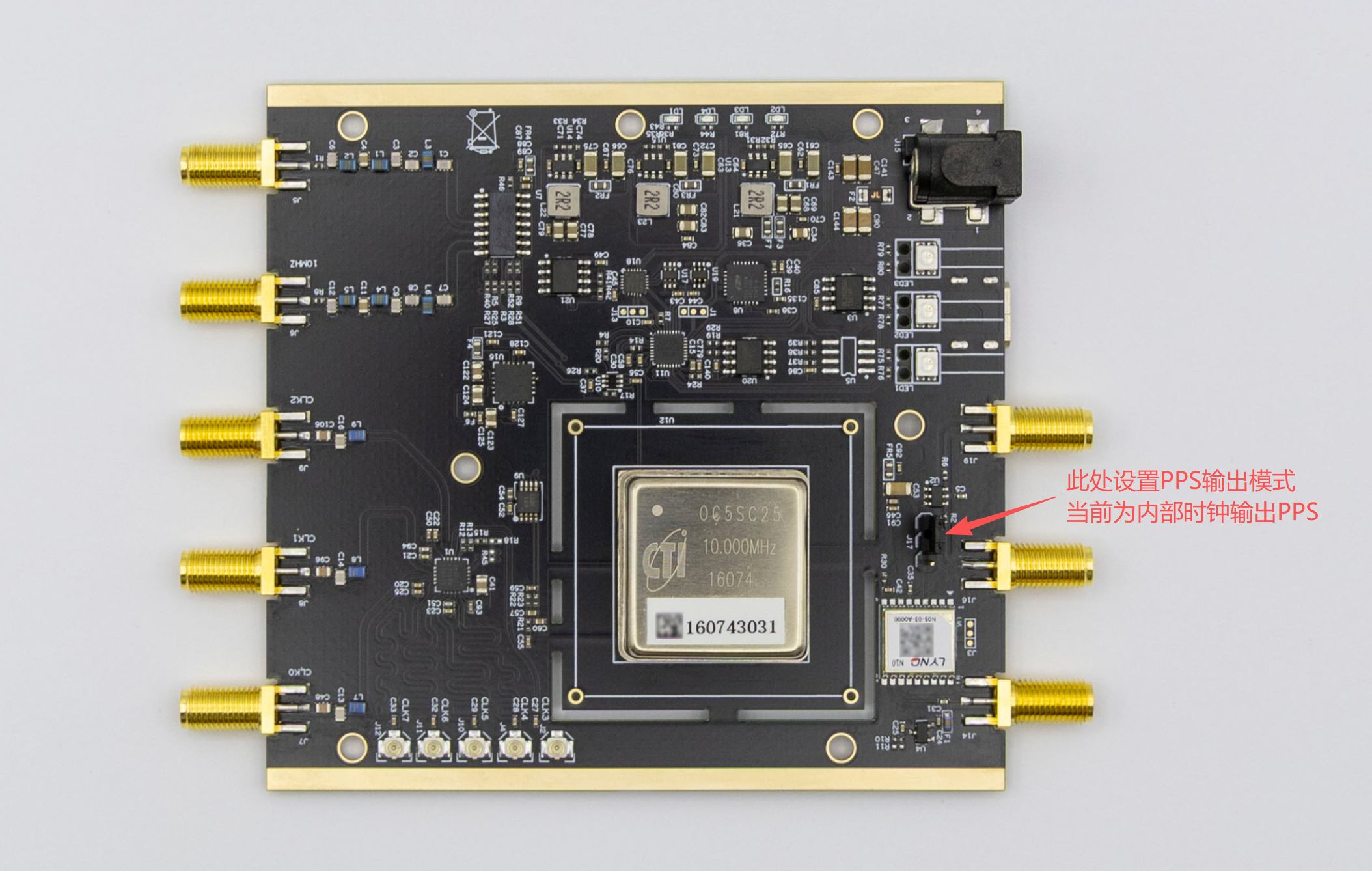

PPS OUT有两路PPS输出，两路的输出内容相同。PPS信号输出有两种模式，打开外壳后内部有跳线帽可以设置，默认出厂时插下边。

如下图所示：

1.跳线帽插上方使用内部时钟产生的PPS输出，通电即有PPS输出。

2.跳线帽插下方使用GPSDO产生的PPS输出，在不插GPS天线或GPS未锁定时没有PPS输出。可以由此判断当前处于什么状态。

PPS输出模式选择

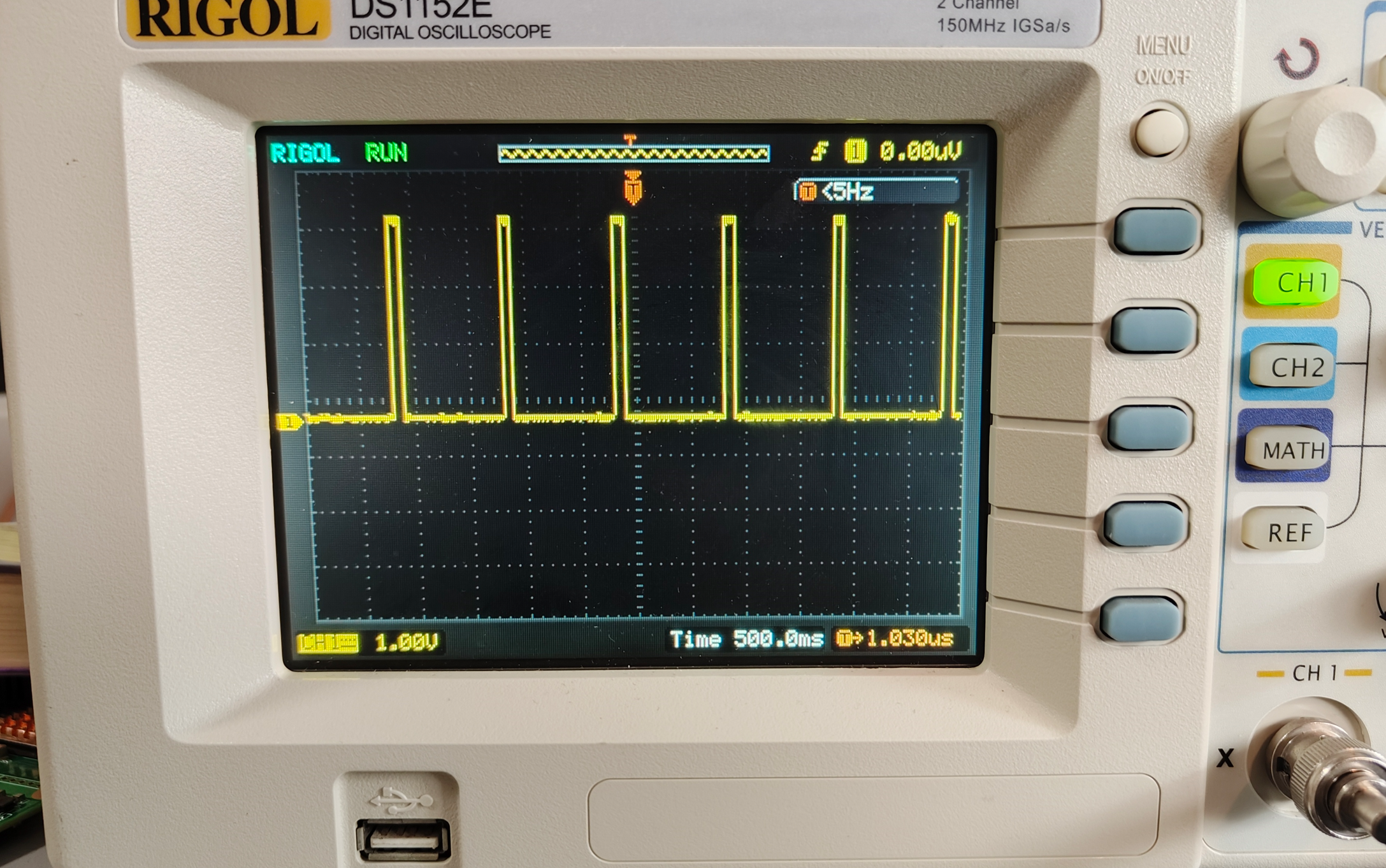

        不同的模式PPS输出的波形也不一样，如下图所示为内部时钟产生的PPS信号，其占空比较大。

内部时钟输出的PPS信号

        如下图所示GPSDO锁定后输出的PPS信号占空比较小。

GPSDO同步后产生的PPS信号

五 状态灯说明

1        0M时钟板子上的状态灯有3个其名称与功能如下所示：

POWER：电源灯，板子插入电源后长亮。

BDS/GPS：GPS信号识别显示，插上GPS天线后待搜索到卫星信号后一秒一闪。

OSC：GPSDO锁定显示，在BDS/GPS开始闪后板子调整时钟信号开始同步，同步完成后状态灯常亮。长时间不锁定会使三个状态灯同时闪烁，提供用户此时锁定不了。可以调整天线位置，尽量放在室外空旷的地方。

        由于板子使用的晶振需要让其热起来后时钟才能稳定，所以每次长时间断电后重新上电需要等待五到十分钟左右让其温度上升。在时钟没稳定的情况下插入GPS可能导致GPS锁定灯锁定后又失锁，耐心等待温度稳定后即可。

六 配置用户输出时钟

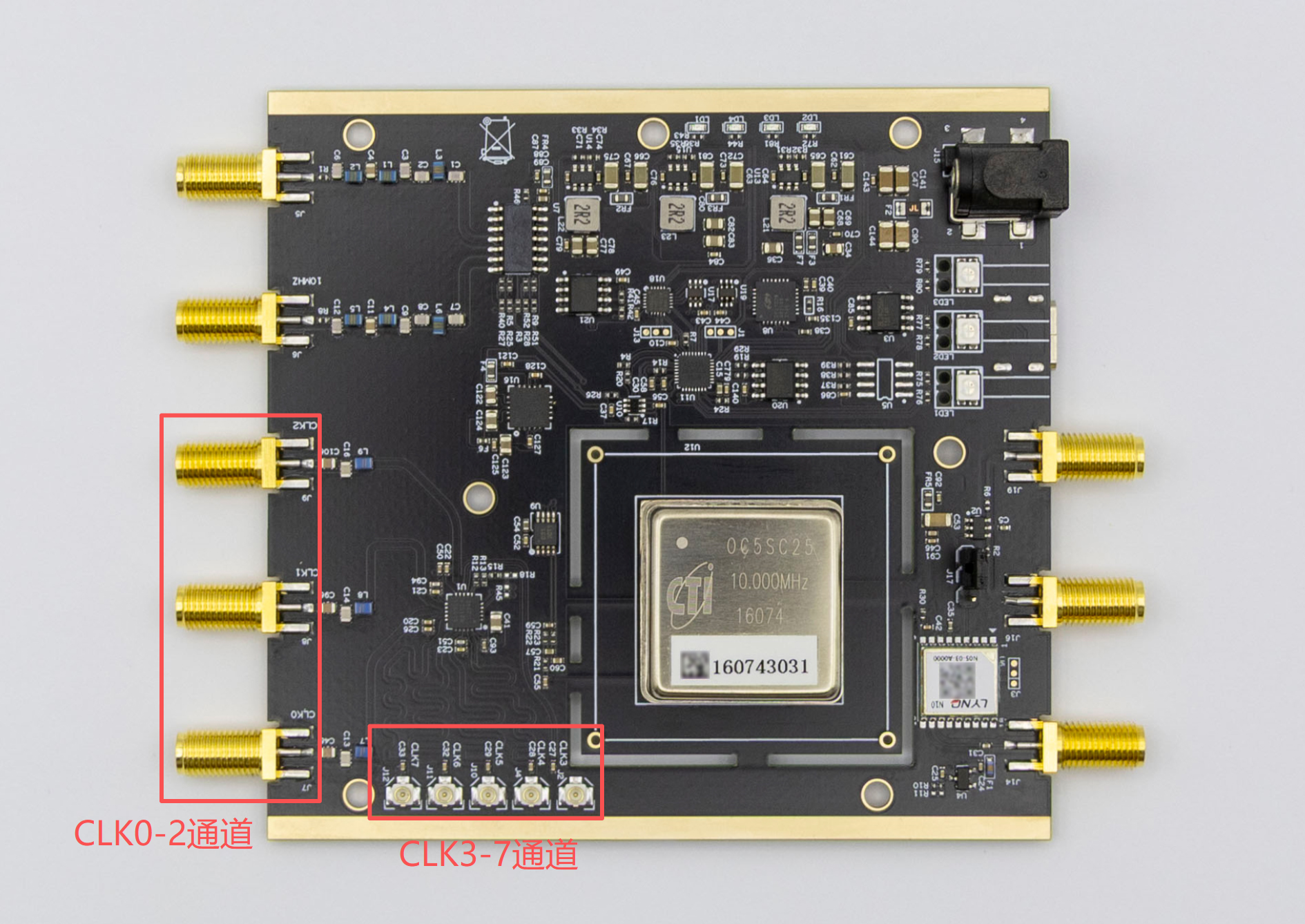

        在GPSDO时钟源上有8个用户可配置的时钟通道，配置后可输出2.5K到200M的任意时钟。通道0，1，2输出的接口对应前面板上的CLK0,CLK1,CLK2,这三个通道的输出，其他5个通道在盒子内部采用IPEX一代接口。默认出厂设置CLK0-2输出10M,20M,30M，CLK3-7未配置。具体位置如下所示：

用户可配置通道布局

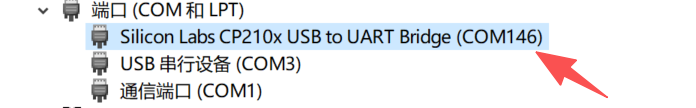

        配置文件通过背面的USB接口烧写，内置USB转cp2102，需要安装对应的驱动。在设备管理器中确认识别到串口并记录串口号。

识别GPSDO时钟源的串口

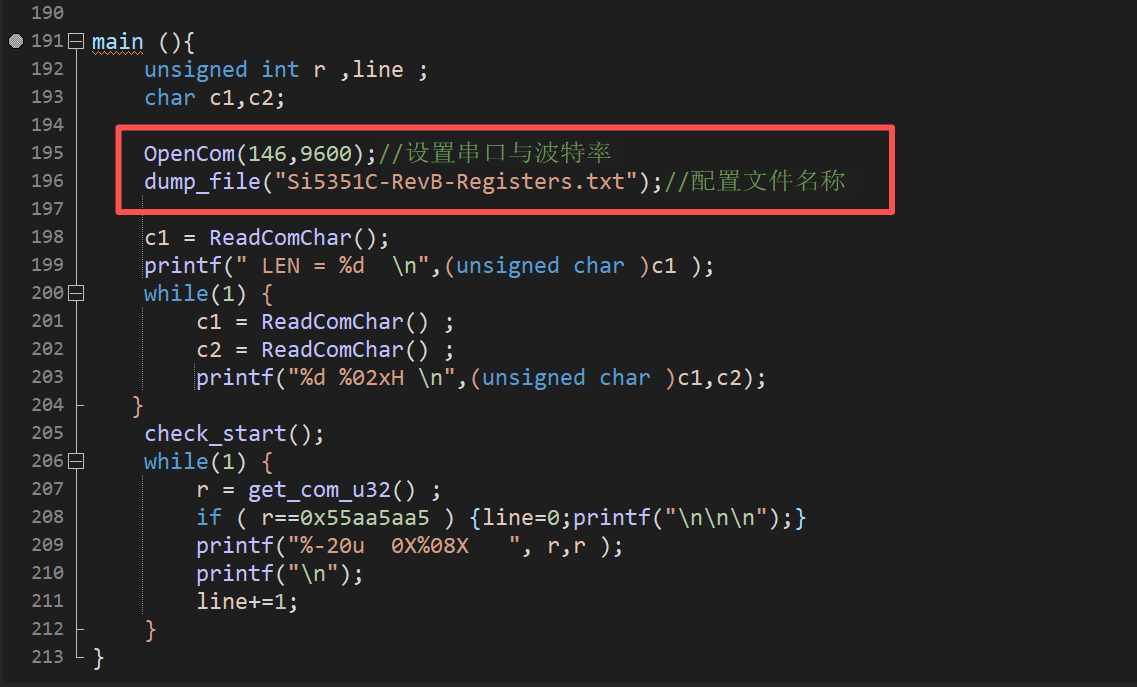

        使用可发送文件的串口软件发送配置文件，波特率设置为9600。教程附带一个使用C写的串口程序，编译后可运行自动下载。如下图所示在代码中需要设置串口号，本例程在设备管理器中显示的串口号为146，所以这里设置为146，默认名称为 Si5351C-RevB-Registers.txt。注意运行代码或exe程序时当前目录需要有配置文件。配置烧写完成后板子上的OSC与BDS/GPS的红灯闪烁，开始闪烁后需要拔掉电源与USB线重新启动。网盘中也提供了C文件的编译环境DEVCPP默认安装即可，安装完成后打开文件修改串口号编译运行。

串口烧写配置文件代码

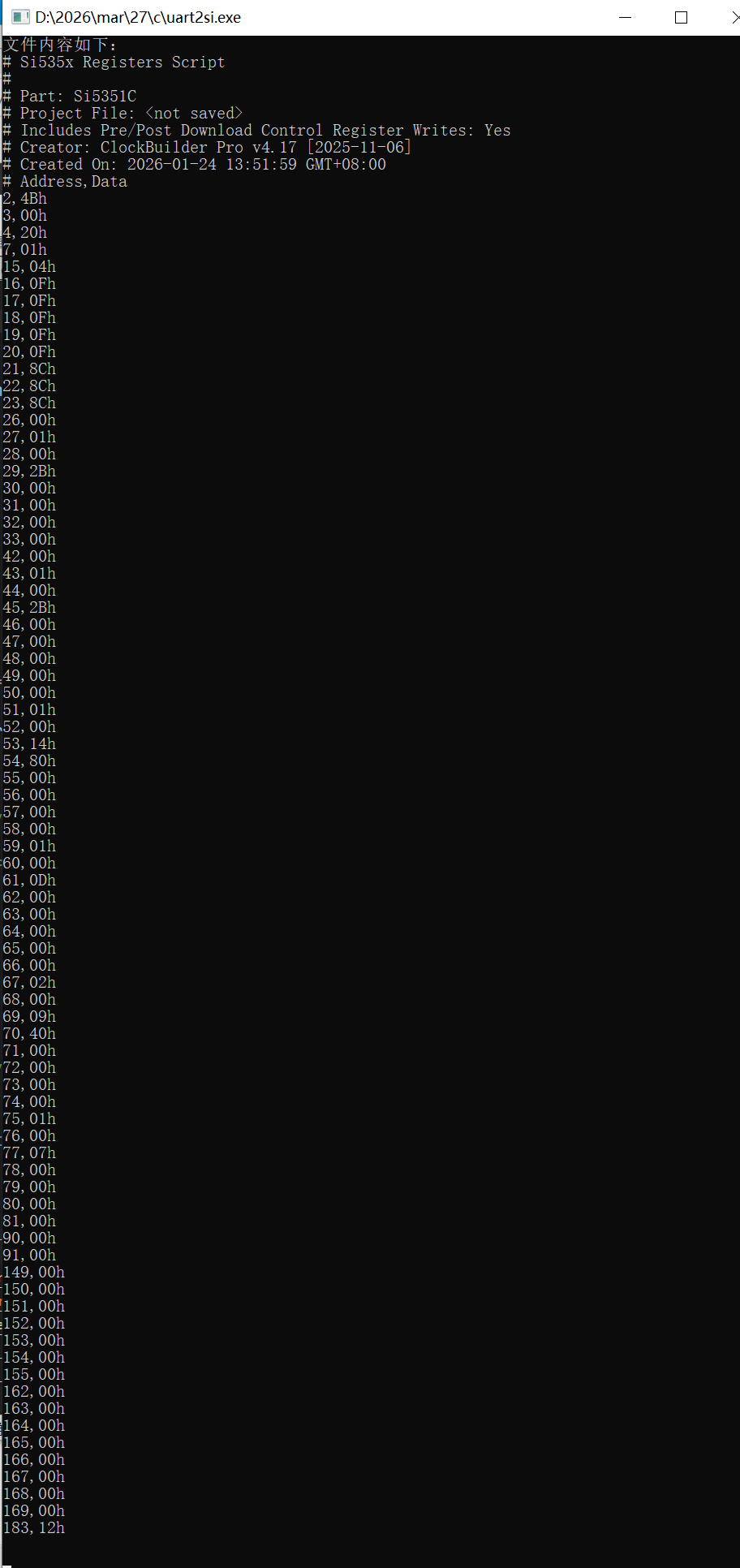

        程序运行成功截图如下所示：

烧写程序打印内容

七 生成配置时钟文件

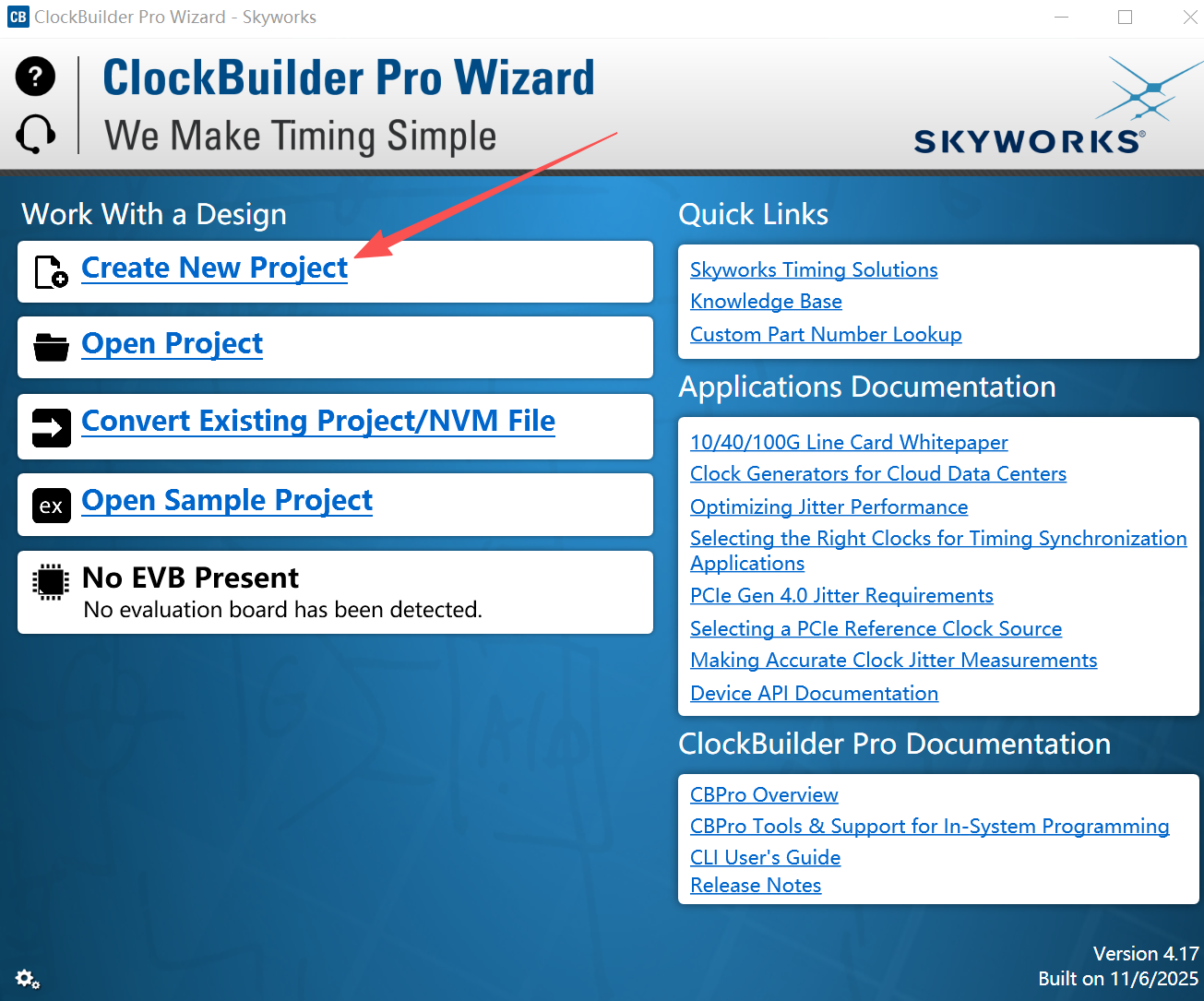

        配置文件使用ClockBuilder-Pro软件生成，教程目录中提供了安装包文件。安装完成后打开软件，新建项目。

创建项目

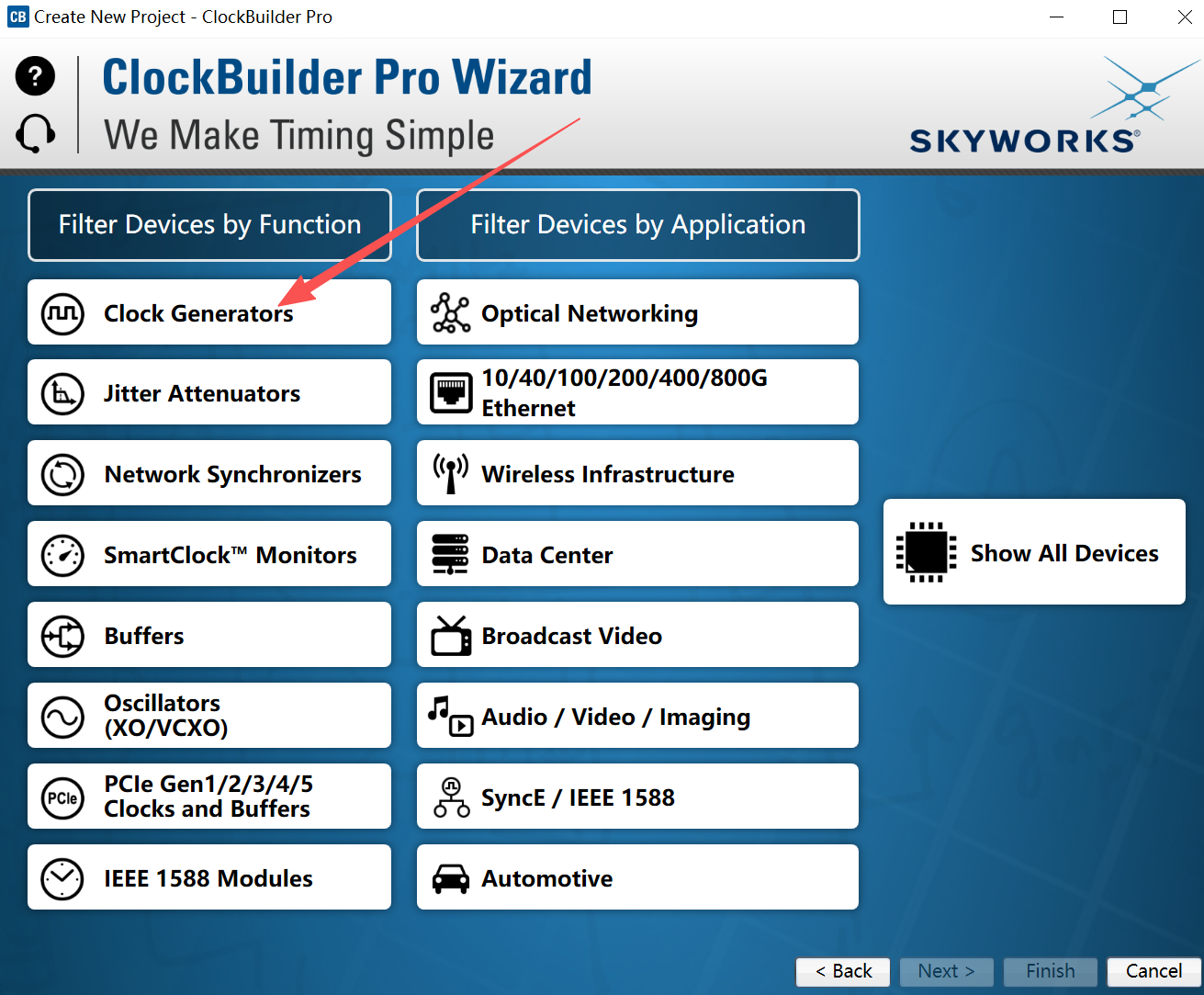

        选择 Clock Generators

选择 Clock Generators

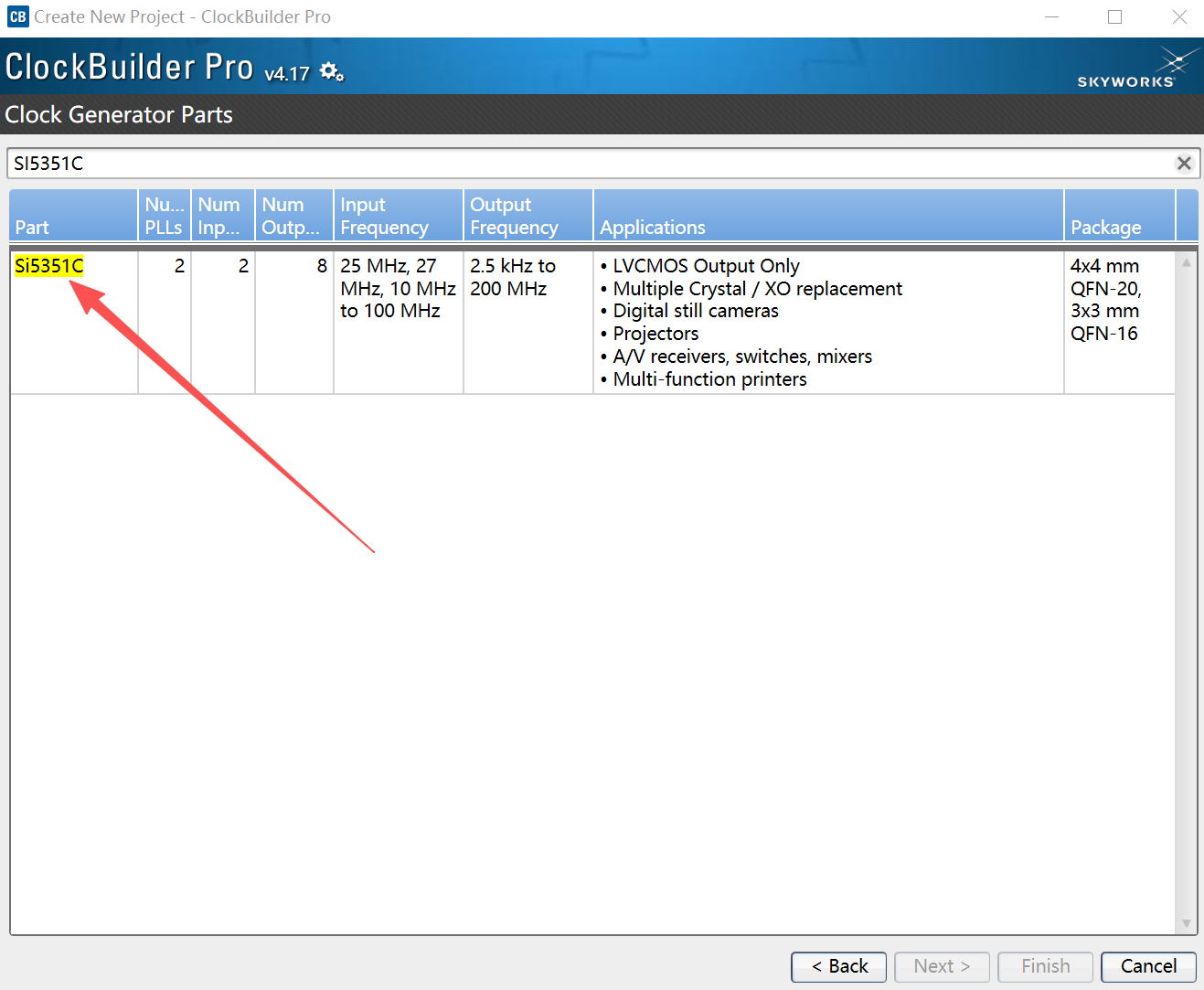

        搜索并选择SI5351C。

选择SI5351C

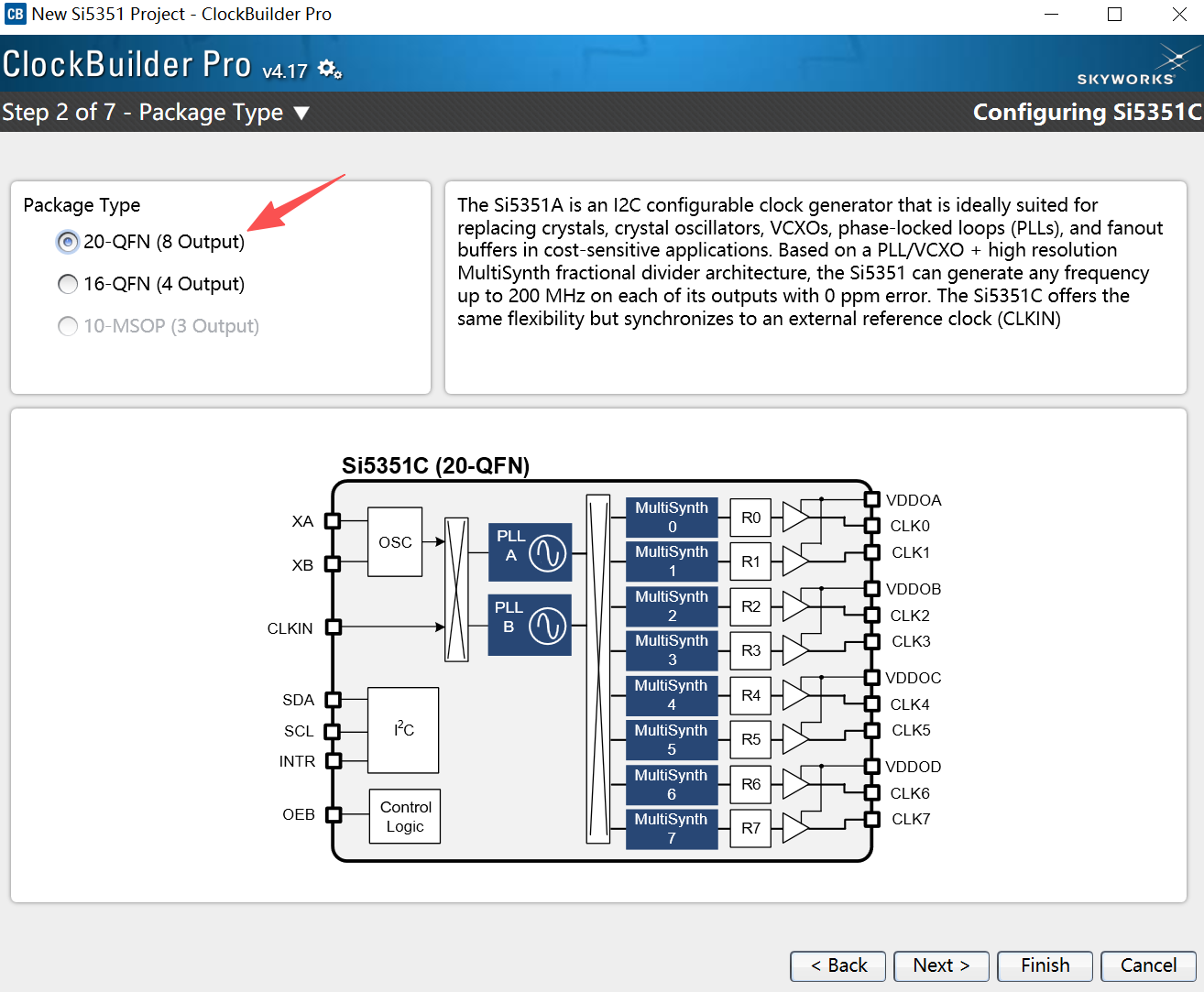

        默认Next到选择封装类型，勾选20-QFN。

选择封装类型

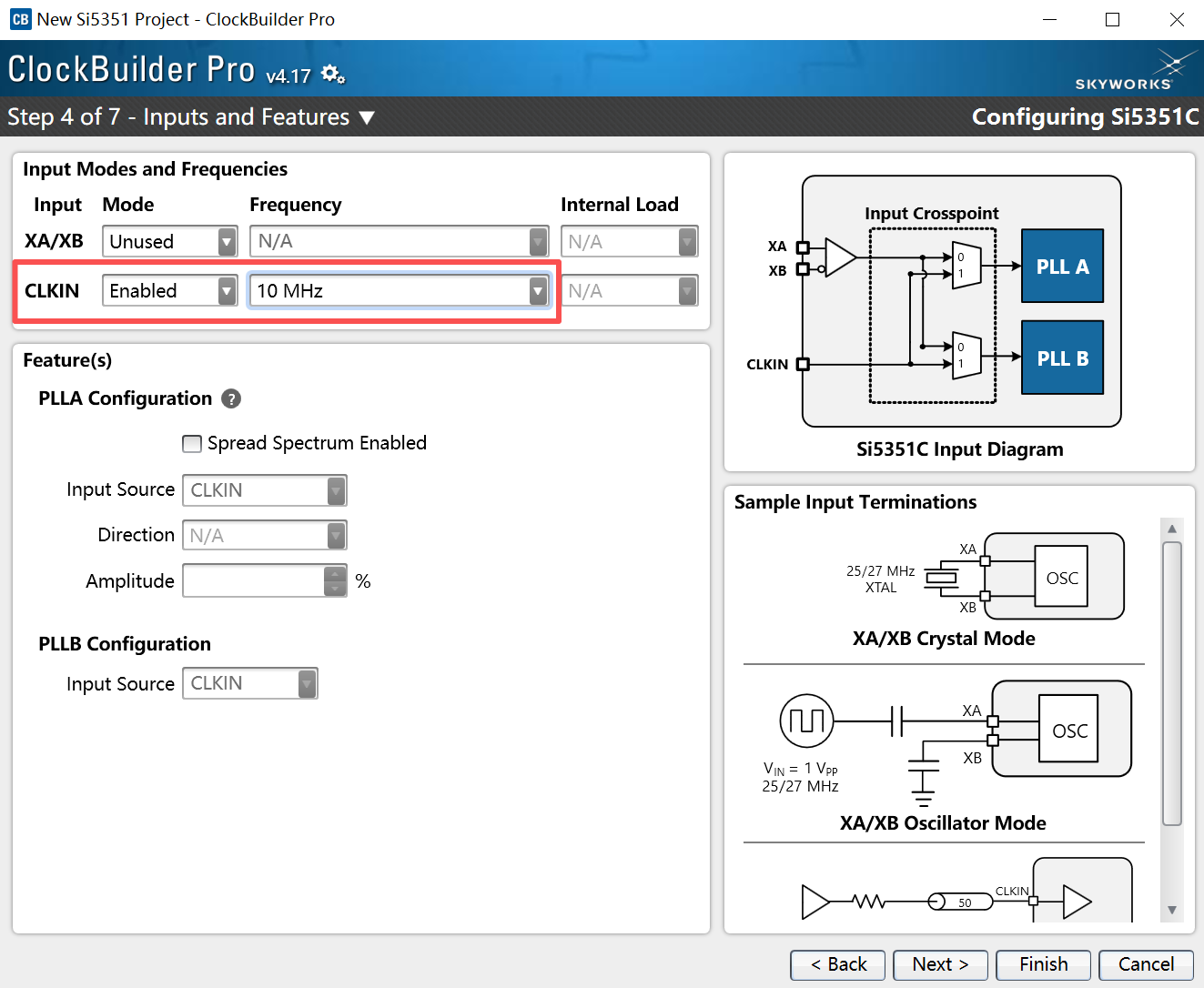

        默认Next到设置时钟输入，CLKIN选择Enabled，时钟频率设置为10MHz。

设置输入时钟

        配置时钟输出，共8个时钟，我这里打开了3个通道，分别设置时钟输出为2.5K，20M，144M。

设置输出时钟

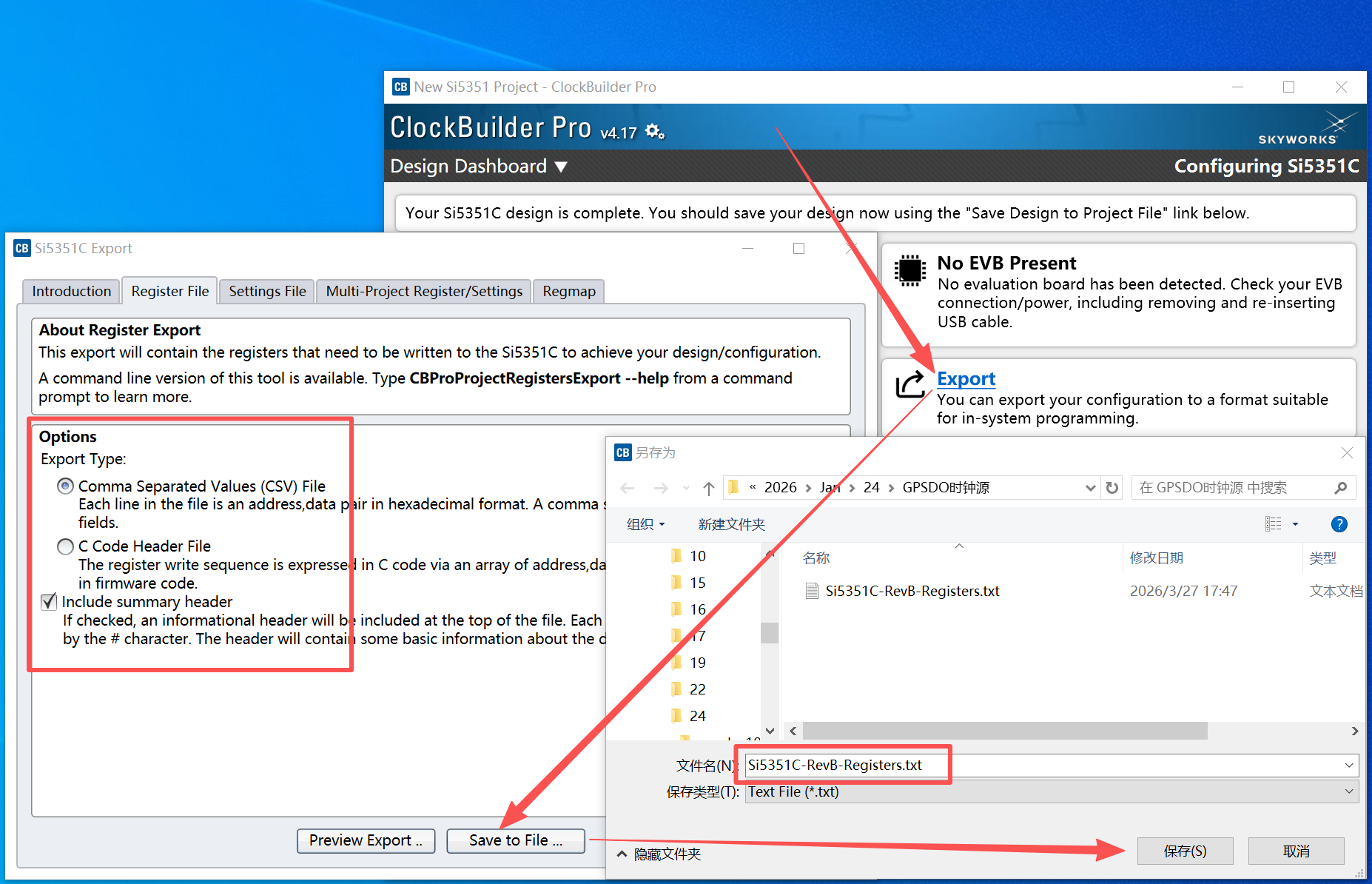

        后续都默认Next。配置完成后导出文件，如下所示，导出的文件名称与上述代码中的文件名称相同。

导出配置文件

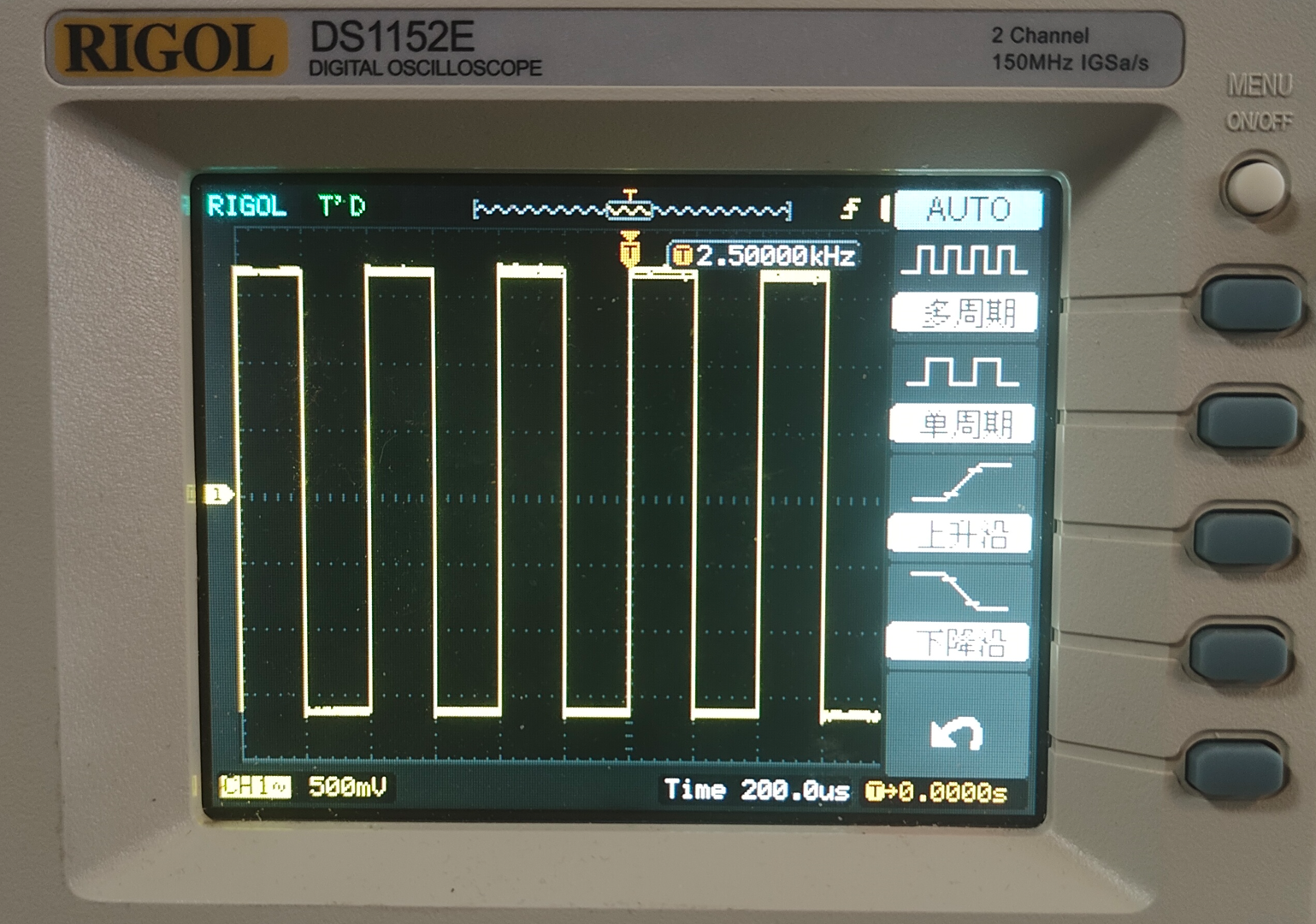

        导出后使用使用串口软件将文件烧写进板子，使用可发送文件的任意串口软件，注意波特率设置为9600，或使用前面提供的C代码烧写。重新上电后输出波形如下所示，CLK0输出波形：

CLK0通道输出2.5KHz

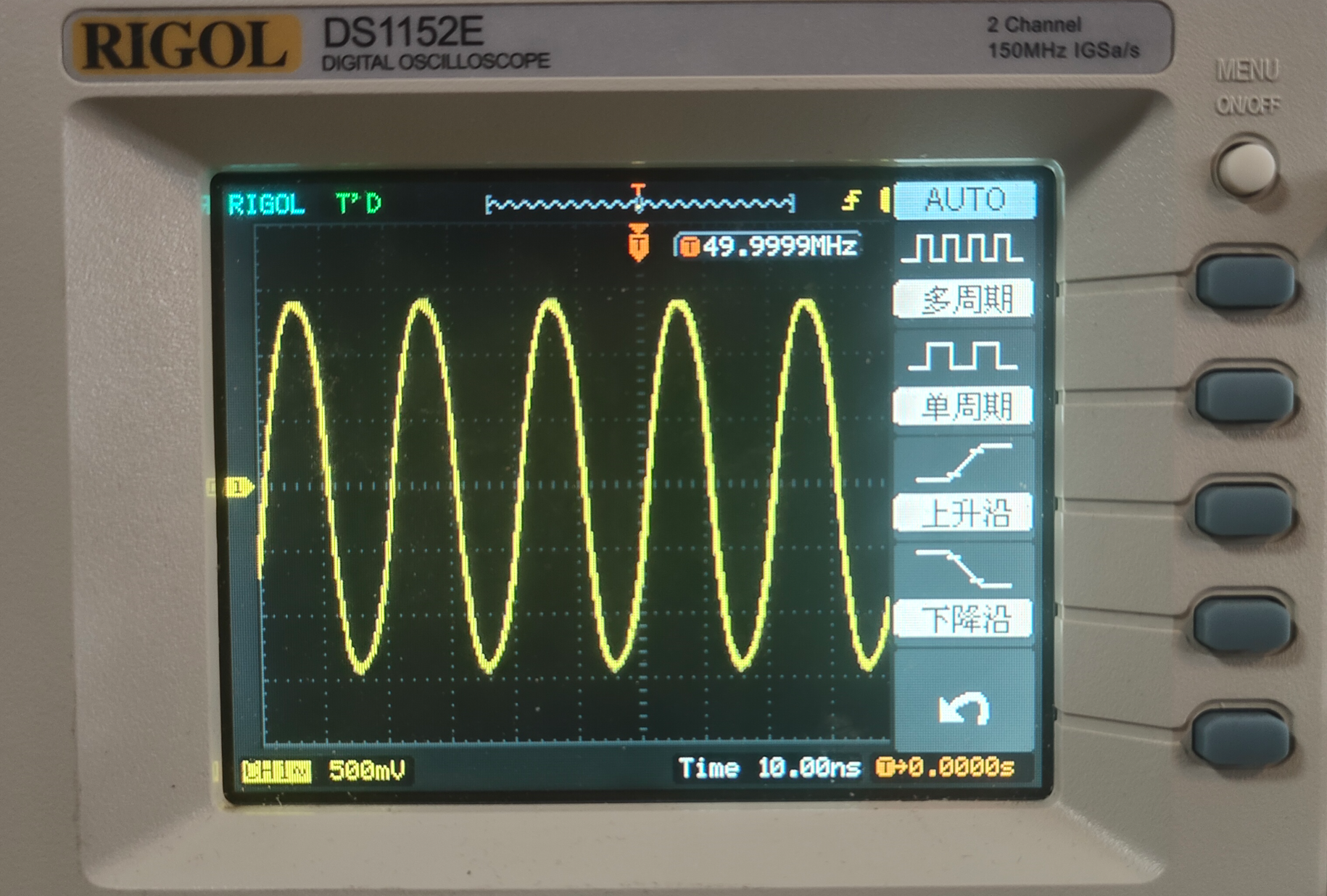

CLK1输出波形：

CLK1通道输出50MHz

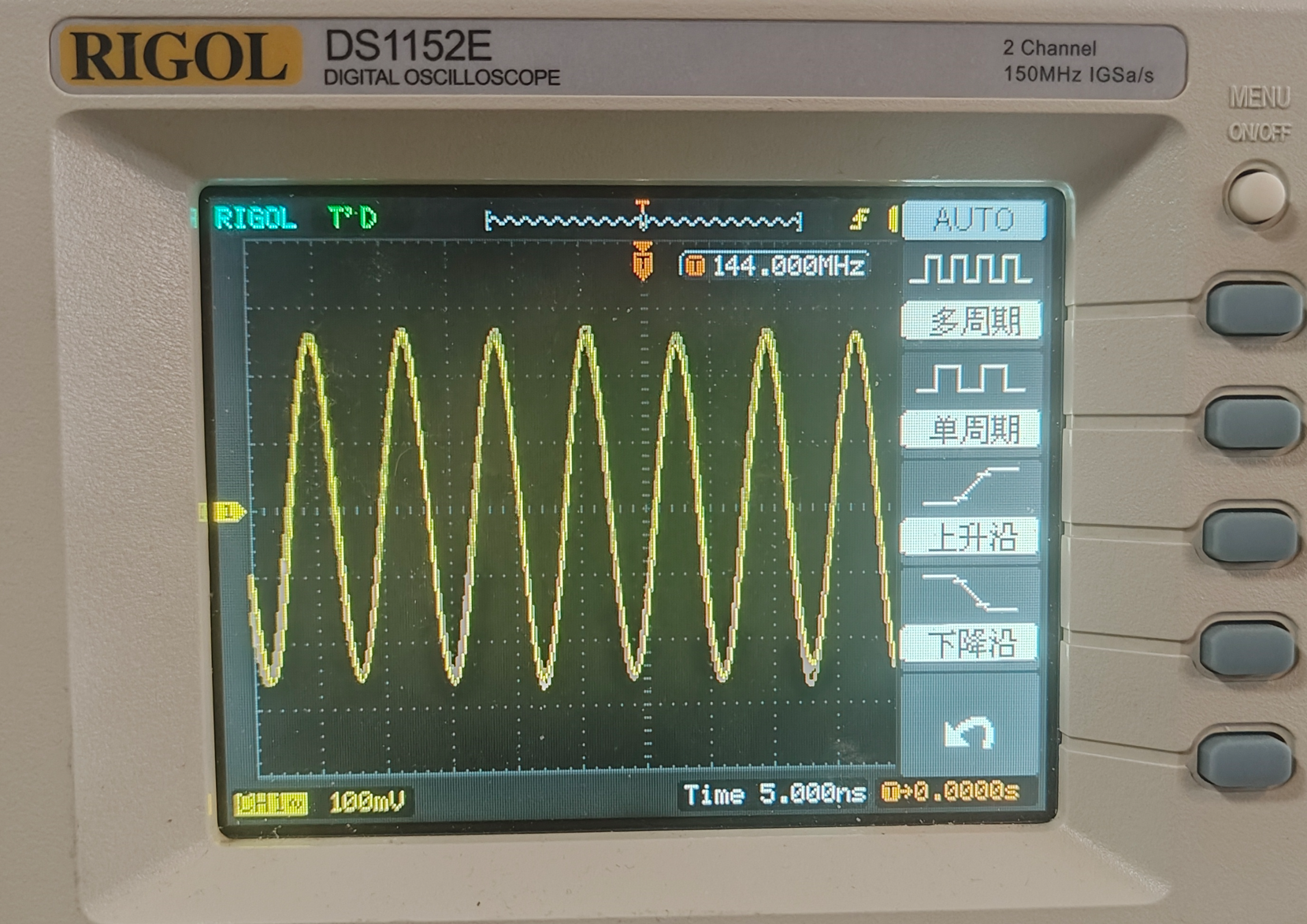

CLK2输出波形：

CLK2通道输出144MHz
