速度传感唤醒电路优化:解决休眠漏电流问题

仪表 / 电子表设计中,速度传感信号(KEY)常被用作唤醒触发源—— 检测到低电平就打开电池供电 MOS 管,让系统上电工作。但原设计存在一个典型问题:机台永久磁铁会让 KEY 长期保持低电平,导致系统无法真正进入深度休眠,仍有持续漏电流,加速电池耗电。


一、原电路设计与问题根源

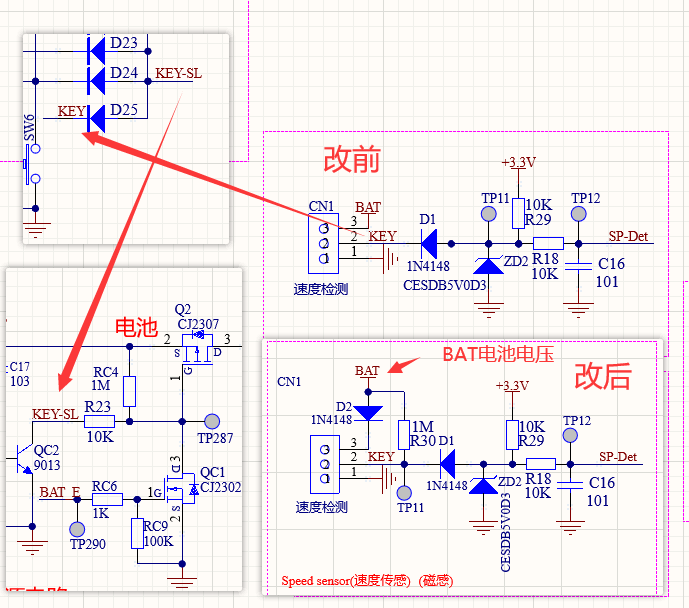

1. 原电路结构

  • 速度检测部分:CN1 的 KEY 引脚接霍尔 / 磁感速度传感器,输出低电平有效信号,经 D1、ZD2 后进入后级处理。
  • 电池控制部分:KEY-SL 信号接到三极管 QC2(9013)集电极,也接到Q2栅极,低电平触发 QC2 导通,进而打开 Q2(CJ2307)MOS 管,让电池为系统供电。

2. 核心问题

机台安装的永久磁铁会让速度传感器持续输出低电平,导致:

  • KEY 引脚长期为低 → KEY-SL 保持低电平 → QC2 持续导通 → Q2 始终打开 → 电池持续为系统供电。
  • 仪表仅屏幕灭屏 “假休眠”,实际电路仍在工作,电池存在明显漏电流,续航大幅缩短。

二、优化方案设计

1. 核心思路

通过电平上拉 + 二极管隔离,让 KEY 引脚在休眠时自动回到高电平,仅在真实速度脉冲到来时才短暂拉低,从而让电池控制电路进入关断状态,实现真正深度休眠。

2. 关键改动点

  1. 新增上拉电阻 R30(1MΩ):一端接 BAT 电池电压,一端接 KEY 引脚,为 KEY 提供高电平偏置。
  2. 新增二极管 D2(1N4148):阳极接 BAT,阴极接 KEY 引脚,配合 R30 实现上拉,同时防止电流倒灌。
  3. 原二极管 D1 方向调整:将 D1 改为 “KEY→后级” 的单向导通,确保只有 KEY 从高→低的真实速度脉冲才能触发后级检测,避免误唤醒。

三、优化后电路工作原理

1. 休眠状态(无速度脉冲)

  • 机台磁铁存在,但 R30 将 KEY 上拉至BAT 电池电压(高电平)
  • KEY-SL 为高电平 → QC2 截止 → Q2 关断 → 电池供电切断,系统进入深度休眠,漏电流降至极低水平。
  • 后级 SP-Det 检测端因 D1 截止,保持稳定电平,无额外功耗。

2. 唤醒状态(有速度脉冲)

  • 车轮转动时,速度传感器输出短暂低电平脉冲,将 KEY 从高电平拉低。
  • KEY 低电平通过 D1 触发后级检测,同时 KEY-SL 拉低 → QC2 导通 → Q2 打开 → 电池供电恢复,系统唤醒工作。
  • 脉冲结束后,KEY 被 R30 迅速拉回高电平,若后续无新脉冲,系统可再次进入休眠。

3. 关键器件作用

表格

器件 作用
R30 (1MΩ) 为 KEY 提供电池电压上拉,休眠时强制置高,避免长期低电平
D2 (1N4148) 单向导通,配合 R30 实现上拉,防止电流倒灌,同时隔离 BAT 与 KEY 的电平干扰
D1 (1N4148) 单向导通,仅允许 KEY 低电平脉冲触发后级,防止高电平误触发
ZD2 (CESDB5V0D3) ESD 防护 + 稳压,保护后级电路免受浪涌冲击
R29/R18/C16 RC 滤波 + 分压,平滑速度脉冲,避免误触发

四、优化效果与工程价值

  1. 彻底解决假休眠:休眠时 KEY 为高电平,电池供电 MOS 管完全关断,漏电流大幅降低,显著延长电池续航。
  2. 保留唤醒功能:真实速度脉冲仍能可靠触发唤醒,不影响正常使用。
  3. 低成本易实现:仅增加 1 个电阻 + 1 个二极管,改动极小,BOM 成本几乎无增加。
  4. 兼容性强:适配霍尔 / 磁感式速度传感器,可直接复用到电动车仪表、滑板车控制器等同类产品。

五、总结

本次优化通过上拉偏置 + 二极管隔离的极简方案,精准解决了 “永久磁铁导致速度信号长期低电平、系统无法深度休眠” 的痛点,既保留了速度唤醒的核心功能,又实现了低功耗设计,是电池供电类便携设备的典型优化案例。
