一、什么是电压基准源?

电压基准源是电子电路中的 **“电压标尺”**,为系统提供稳定、精确、低漂移的参考电压,是模拟电路、电源管理、高精度测量的核心基础器件。

我们日常接触的 TLV431A/TL431、REF30xx 等,都属于这类器件,只是拓扑结构和应用场景不同。

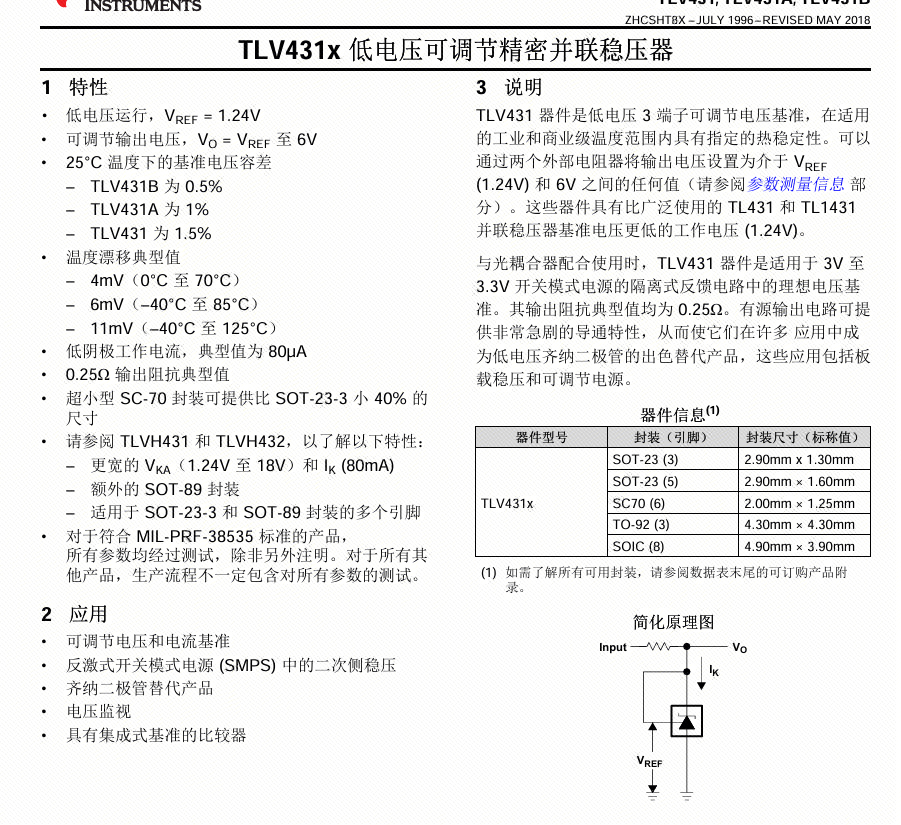

二、核心器件:TLV431A 详解

1. 器件定位

TLV431A 是德州仪器(TI)推出的三端可调、低电压精密并联稳压器,是经典 TL431 的低压衍生版本,专为 3.3V/5V 低压系统设计。

2. 关键特性

参数 数值
基准电压 (VREF) 1.24V(典型值)
输出电压范围 1.24V ~ 6V(通过外部分压电阻设定)
精度等级 ±1%(25℃,TLV431A 型号)
阴极电流 (Ik) 100µA ~ 15mA
动态阻抗 典型 0.25Ω
温度范围 -40℃ ~ +125℃
封装 SOT-23、TO-92、SOT-89、SOIC 等

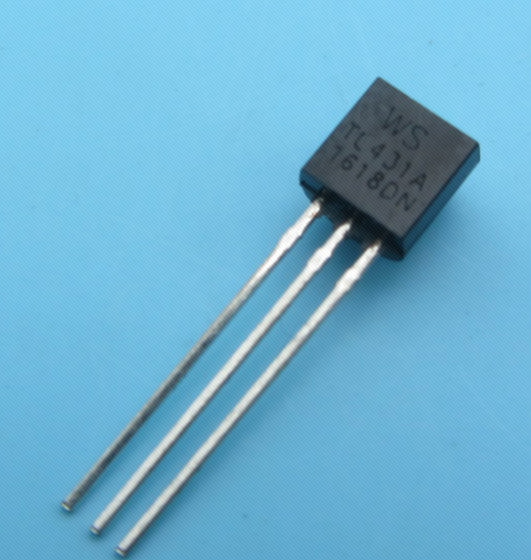

3. 与经典 TL431 的差异

参数 TLV431A TL431
基准电压 1.24V 2.495V
最低工作电压 ~1.24V ~2.5V
最小阴极电流 100µA 1mA
最大输出电压 6V 36V
典型应用 3.3V/5V 低压系统 5V~36V 系统

4. 典型应用场景

  • 开关电源反馈:配合光耦用于隔离电源环路,实现精准稳压
  • 可调电压基准:替代齐纳二极管,提供灵活稳定的参考电压
  • 误差放大器 / 比较器:用于过压 / 欠压保护、电池电压检测
  • 电平钳位 / 线性稳压:小电流场景下的低成本稳压方案

三、电压基准源核心选型参数

选型时需重点关注以下指标,按优先级排序:

参数 含义 选型关注点
初始精度 输出电压与标称值的偏差(如 ±0.1%、±1%) 高精度测量选≤0.1%;普通稳压 / 反馈选≤1%
温度系数 (Tempco) 温度每变化 1℃,电压的漂移量(如 10ppm/℃) 宽温场景优先选低 ppm 值,数值越小越稳定
静态电流 (Iq) 器件自身消耗的电流 电池供电系统选 μA 级;大功率系统可适当放宽
输出电流能力 可提供 / 吸收的电流范围 驱动负载时需预留足够余量
输出噪声 输出电压的纹波 / 噪声(µVpp) 高精度模拟 / 射频电路优先选低噪声型号
输出电压 (Vref) 标称基准电压(如 1.24V、2.5V、3.3V) 匹配后级电路需求(如 ADC 参考电压)
拓扑结构 串联型 / 并联型 决定外围电路和应用场景
封装与成本 SOT-23、DFN 等封装形式 平衡板级空间与 BOM 成本

四、串联型 vs 并联型:拓扑结构解析

电压基准源按工作方式分为两大类,核心区别在于与负载的连接方式

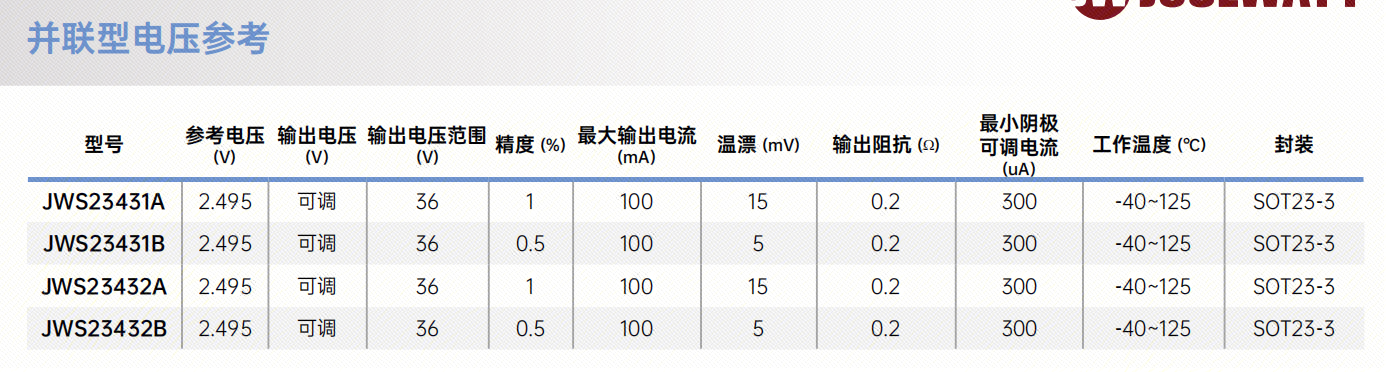

1. 并联型(Shunt Reference)

  • 典型代表:TLV431A、TL431、LM4040、REF33
  • 结构特点:类似可调 / 固定稳压二极管,必须串联限流电阻才能工作,电流经电阻后分为两路:一路供给负载,一路被基准泄放至地。
  • 工作逻辑:通过调节自身导通电流,钳位输出电压稳定。
  • 优点:电路简单、成本低、可反向灌电流、适合隔离电源反馈。
  • 缺点:静态电流大、效率低(限流电阻持续发热)、负载电流变化范围受限。
  • 典型应用:隔离电源反馈、低成本电压钳位、小电流基准。

2. 串联型(Series Reference)

  • 典型代表:REF30xx、LM1117(LDO 类基准)、ADR45xx
  • 结构特点:类似微型线性稳压器(LDO),串联在输入与输出之间,内部调整管直接为负载供电。
  • 工作逻辑:通过内部反馈环路,主动调整输出管导通程度,稳定输出电压。
  • 优点:效率高、静态电流小、负载电流能力强、输出噪声低。
  • 缺点:成本稍高、无法反向灌电流、需要最小压差(dropout voltage)。
  • 典型应用:高精度 ADC/DAC 参考、精密测量仪器、电池供电设备。

五、DC-DC 芯片中的电压基准源

1. 内置基准 vs 外置基准

  • 普通非隔离 DC-DC(Buck/Boost)内部已集成基准(如 0.6V、0.8V、1.2V),无需额外添加 TLV431A/TL431,仅需外部分压电阻即可设定输出电压。
  • 隔离型 DC-DC(反激 / 正激):因原副边电气隔离,信号无法直接传递,必须外置 TLV431A/TL431作为基准 + 误差放大器,通过光耦将反馈信号传回原边。

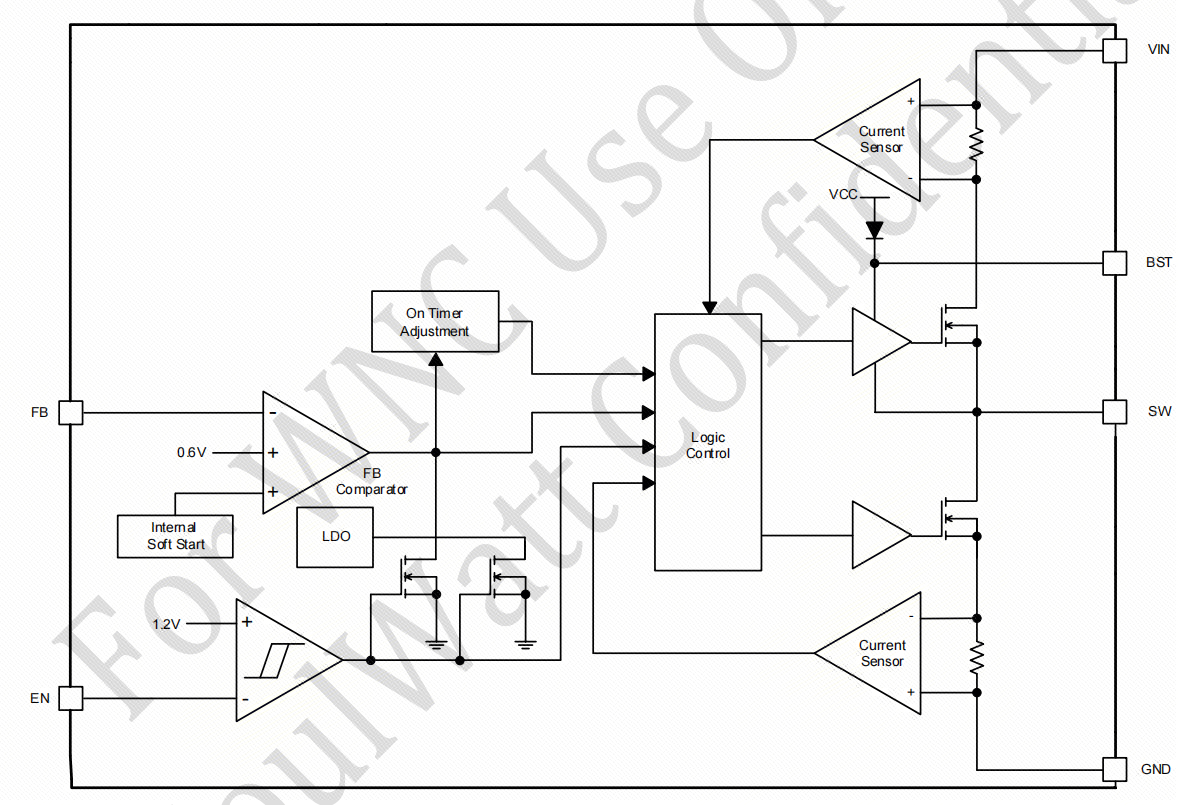

2. 实例分析(以图中 Buck 芯片为例)

从内部框图可见:

  • FB 比较器同相端:标注 0.6V,为芯片内置的核心电压基准,用于与外部反馈电压对比,实现稳压控制。
  • EN 使能端:1.2V 阈值检测电路,为另一路内部基准,用于判断使能信号是否达到启动电压。

这类芯片属于内置基准型 DC-DC,设计时无需额外外接独立基准源。


六、选型与应用建议

1. 场景化选型推荐

应用场景 推荐拓扑 典型型号
隔离电源反馈(适配器 / 快充) 并联型 TLV431A(1.24V)、TL431(2.5V)
3.3V ADC 外部基准 串联型 REF3033(3.3V,0.05% 精度)
电池供电低功耗系统 串联型 REF33xx(μA 级静态电流)
通用低成本基准 并联型 LM4040(固定电压,如 2.5V)

2. 设计注意事项

  • 并联型基准必须串联限流电阻,需根据输入电压和负载电流计算阻值,避免器件过流损坏。
  • 串联型基准需注意最小压差,确保输入电压高于输出电压足够裕量。
  • 高精度应用中,需重点关注温度系数和噪声,必要时增加滤波电路。

七、总结

电压基准源是模拟电路的 “心脏”,选型时需结合精度、功耗、拓扑结构和应用场景综合判断:

  • 隔离电源反馈、低成本钳位 → 选并联型(TLV431A/TL431)
  • 高精度测量、电池供电 → 选串联型(REF30xx/ADR45xx)
  • 普通 DC-DC 芯片内部已集成基准,无需额外添加

图中有明确的电压基准源,主要体现在 FB(反馈)引脚 输入级的 0.6V 内部基准

1. 核心识别依据

你看图中左侧的 FB Comparator(误差比较器) 同相输入端(+)标注了 0.6V,这就是芯片内部集成的电压基准源

  • 作用:这个 0.6V 是一个极其稳定的内部参考电压。
  • 工作原理:外部反馈电压(通过分压电阻采样)连接到 FB 引脚,芯片内部会不断将这个外部电压与 0.6V 基准进行对比。如果外部电压偏高,就调低输出占空比;如果偏低,就调高,从而把输出电压锁定在由电阻比值决定的数值上。

2. 其他潜在基准(视具体芯片而定)

除了主反馈的 0.6V,图中还能看到 1.2V 的基准逻辑:

  • EN(使能)端:下方有一个 1.2V 的阈值检测电路(带有施密特触发器符号)。这通常也是一个内部基准,用来判断输入使能信号是否达到了启动电压,当信号高于 1.2V 时芯片开始工作。

3. 总结

这是一颗典型的内置基准型 DC-DC 芯片(通常是同步降压型 Buck 芯片)。

  • 结论,而且是内部集成的。
  • 设计建议:因为它自带 0.6V 基准,所以你在设计电路时,不需要再外接 TLV431 或独立基准芯片,只需要在 FB 引脚上搭建简单的分压电阻网络即可。
