SPI总线学习笔记

一、核心特性概览

• 全称：串行外设接口（Serial Peripheral Interface）

• 类型：串行、同步、全双工通信总线

• 拓扑：主从模式（一主多从），不支持多主

• 信号线：通常4根线

  • SCLK：串行时钟（由主设备产生）

  • MOSI：主设备输出，从设备输入（Master Out Slave In）

  • MISO：主设备输入，从设备输出（Master In Slave Out）

  • CS/SS：片选信号（一般低电平有效），用于选择从设备

                （是否有效得看从机手册，cs上面有个杠是低电平有效）

• 数据传输：高位（MSB）先发送，无需应答机制

二、关键工作机制

1. 全双工实现原理
   SPI的硬件本质是一个环形移位寄存器。在同一个时钟脉冲下，主设备通过MOSI线将数据移入从设备，同时从设备通过MISO线将数据移入主设备。因此，发送和接收在每一个时钟周期内同时完成。

2. 多从机连接方式

   • 独立片选（最常用）：每个从设备独占一根CS线。主设备通过拉低特定从设备的CS来选中它，其他从设备保持高电平并断开与总线的连接。

   • 菊花链：将设备的MISO连接到下一级设备的MOSI，所有设备共享一根CS线，但通信延迟会增加。

3. CS信号的额外作用
   除了物理上选中设备，CS信号还定义了帧同步边界。一次完整通信以CS下降沿开始，以CS上升沿结束，告知从设备一次事务的起止，确保帧同步。

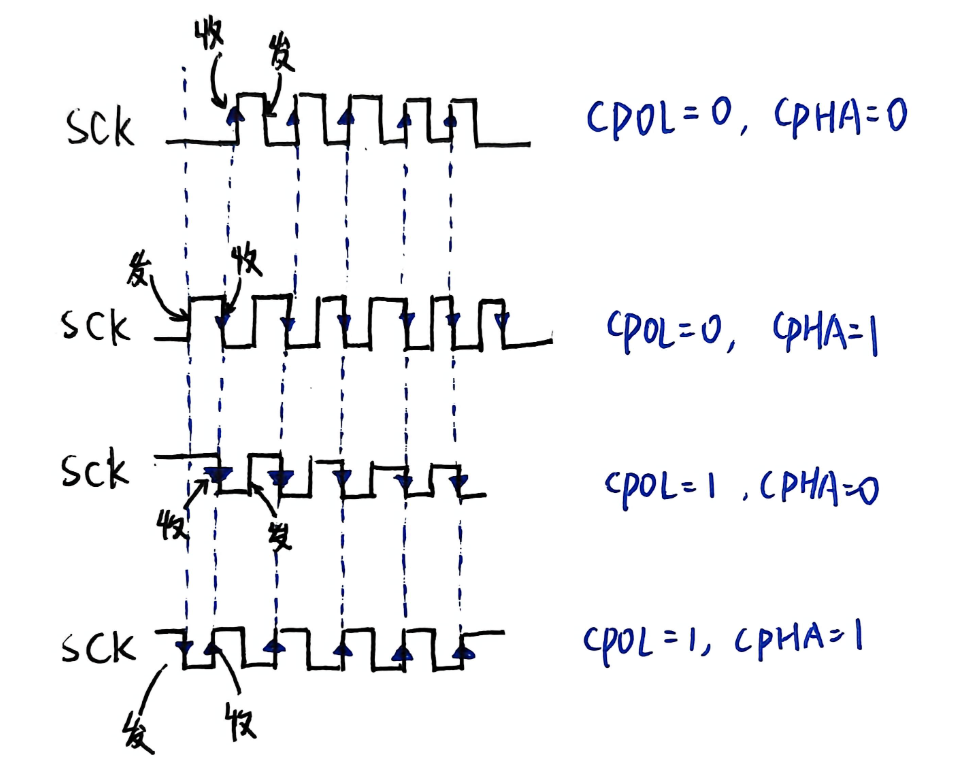

三、核心配置：时钟极性与相位

这是SPI最核心的配置，主从设备必须严格匹配。它们共同定义了4种工作模式。

• CPOL（时钟极性）：决定总线空闲时SCLK的电平。

  • CPOL = 0：空闲为低电平

  • CPOL = 1：空闲为高电平

• CPHA（时钟相位）：决定数据采样发生在第几个时钟边沿。

  • CPHA = 0：在第一个时钟边沿采样数据

  • CPHA = 1：在第二个时钟边沿采样数据

模式	CPOL	CPHA	空闲电平	数据采样边沿
0	0	0	低	上升沿
1	0	1	低	下降沿
2	1	0	高	下降沿
3	1	1	高	上升沿

主从设备模式不匹配会怎样？

数据错位或完全错误。接收方在错误的时钟边沿采样，导致数据整体偏移一位或多位。这是SPI调试最常见的问题

四、SPI vs. I2C 对比

特性	SPI	I2C
引脚数	至少4根线（多从需额外CS）	2根线（SDA, SCL）
通信方式	全双工	半双工
速度	快，可达几十MHz	慢，典型100k-3.4MHz
应答机制	无，主设备无法确认接收	有，每个字节后跟随ACK
多主模式	不支持	支持
协议复杂度	简单，无帧格式	较复杂，有完整帧格式
距离	极短（板内通信）	稍长，总线电容限制
总线负载	推挽输出，无需上拉电阻	开漏输出，需要上拉电阻

SPI需要上拉电阻吗？

通常不需要。SPI是推挽输出，能主动驱动高低电平。但CS线有时会加一个上拉电阻，防止主设备未初始化时CS浮空导致误触发

详细IIC原理点此处https://blog.csdn.net/2301_81636338/article/details/157872688?spm=1011.2124.3001.6209

五、 SPI vs UART

维度	SPI	UART
同步/异步	同步（有时钟线）	异步（无时钟线）
引脚数	4根	2根（RX/TX）
通信方式	全双工	全双工
拓扑	一主多从	点对点
起始/停止位	无（由CS界定帧）	有

详细UART原理点此处https://blog.csdn.net/2301_81636338/article/details/157764671?spm=1011.2124.3001.6209

六、关键要点与注意事项

1. 为什么通信距离很短？
   SPI使用单端、高频率信号传输，没有复杂的阻抗匹配和差分抗干扰设计。长距离传输时，线路电容、电感会严重畸变信号，导致通信失败。它主要用于板内器件间的通信。

2. 常见调试问题：数据错位
   最常见的原因是主从设备的SPI模式（CPOL/CPHA）不匹配，导致采样边沿错误。其次是时钟频率过高（信号完整性差）或接线接触不良。

3. 典型应用场景
   适合对速度要求高的外设：NOR Flash、SD卡、LCD/OLED屏幕、高速ADC/DAC、以太网控制器（如W5500）、无线模块（如LoRa、NRF24L01）等。

4. UART、I2C、SPI 对比速览

   • UART：串行、异步、全双工。点对点，2根线。先发低位，有起始/停止位。

   • I2C：串行、同步、半双工。多主多从，2根线（需上拉）。先发高位，有应答，有起始/结束条件。

   • SPI：串行、同步、全双工。一主多从，4根线。先发高位，无应答，无起始/结束条件（由CS界定），极性和相位可配置。
