嘉立创小智AI 制作记录

1.工程的说明与链接

官方飞书文档

2.设计说明

模仿官方设计的小智AI，使用思澈科技SF32LB52主控进行开发。

3.原理图绘制与元器件的列举

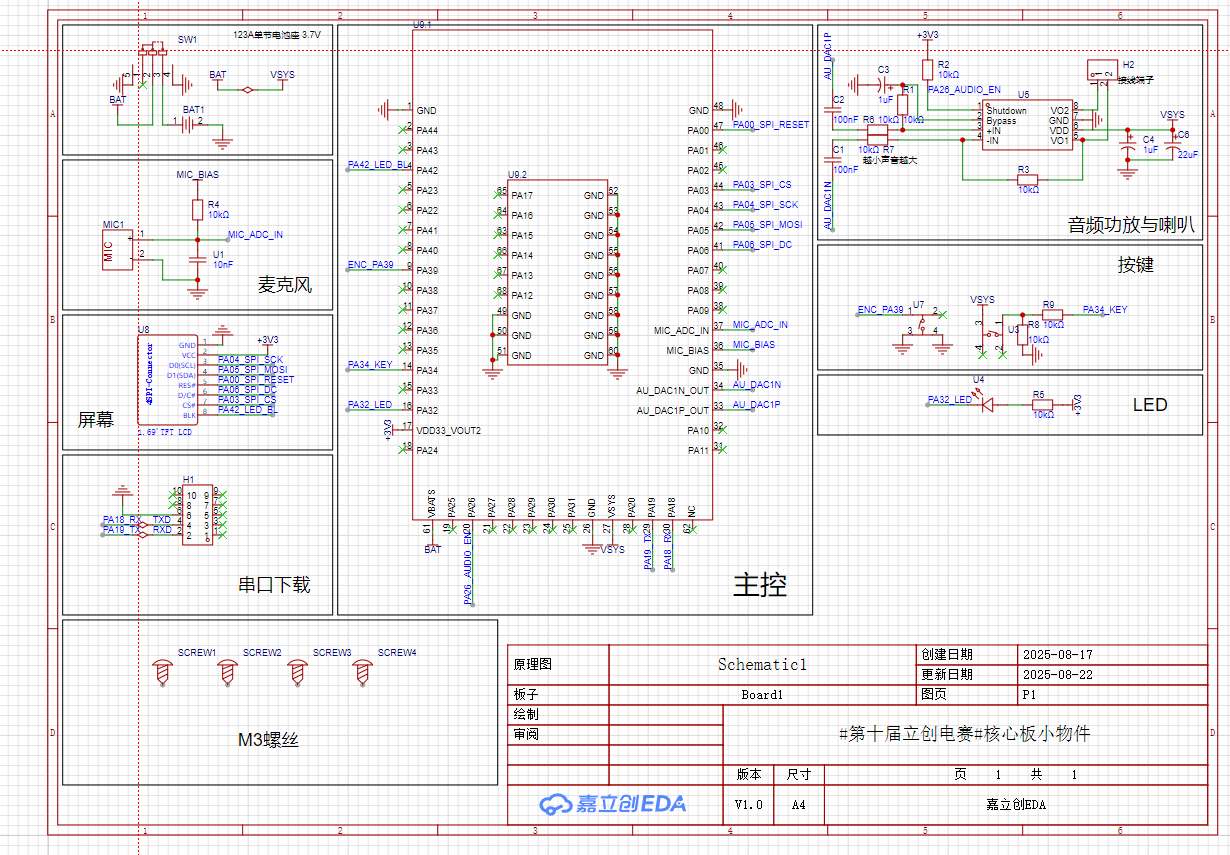

这是我绘制的原理图，按照官方工程进行模仿绘制。

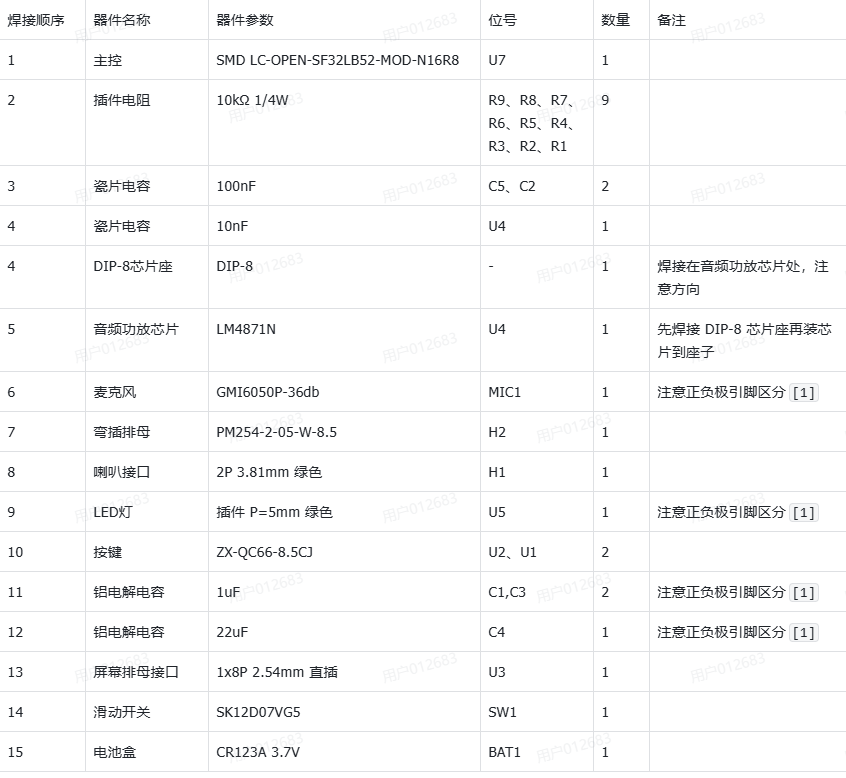

这是物料清单与说明

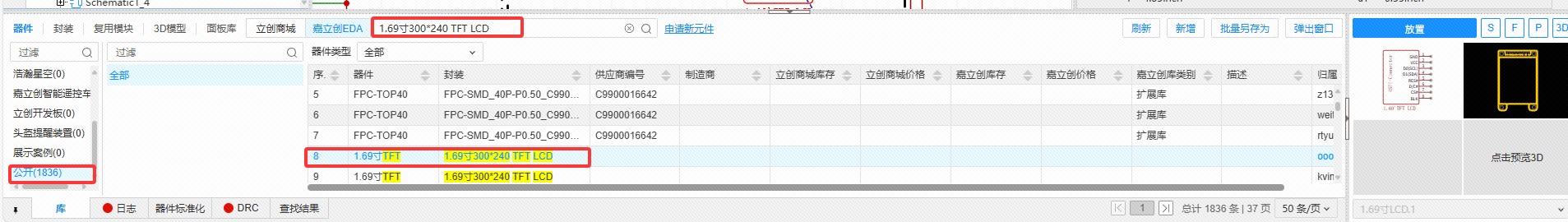

除此之外，还需要自己购买电池、屏幕、下载器，原文链接没有的话也可以参照我的链接购买。

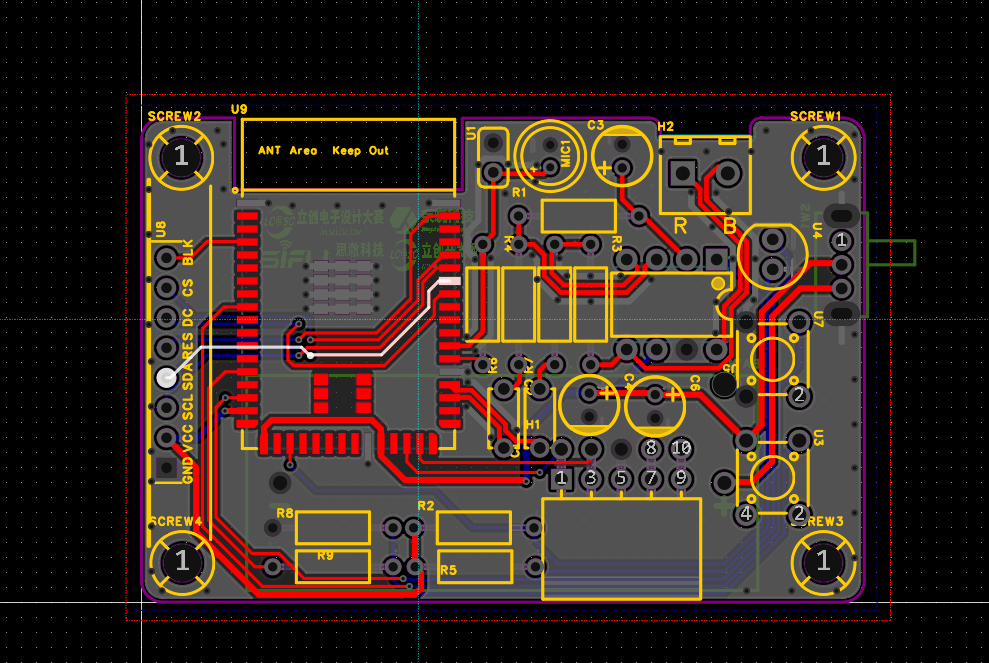

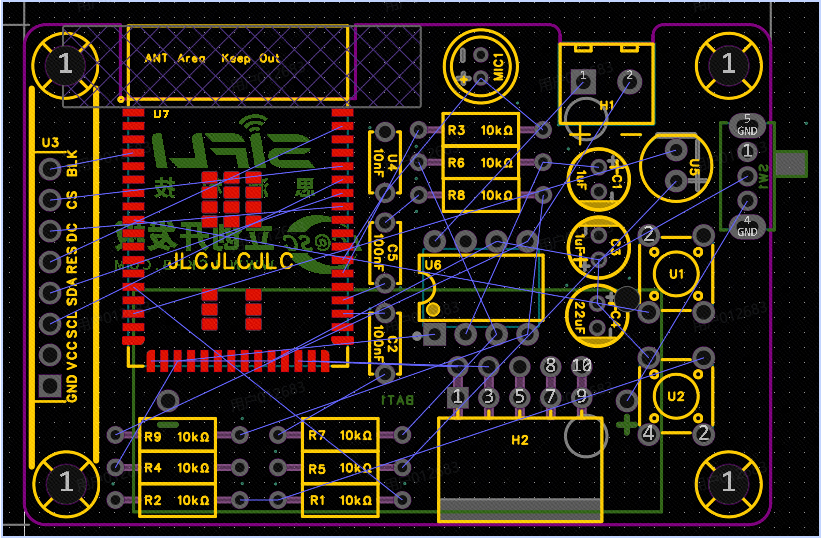

4.PCB的布局与注意事项

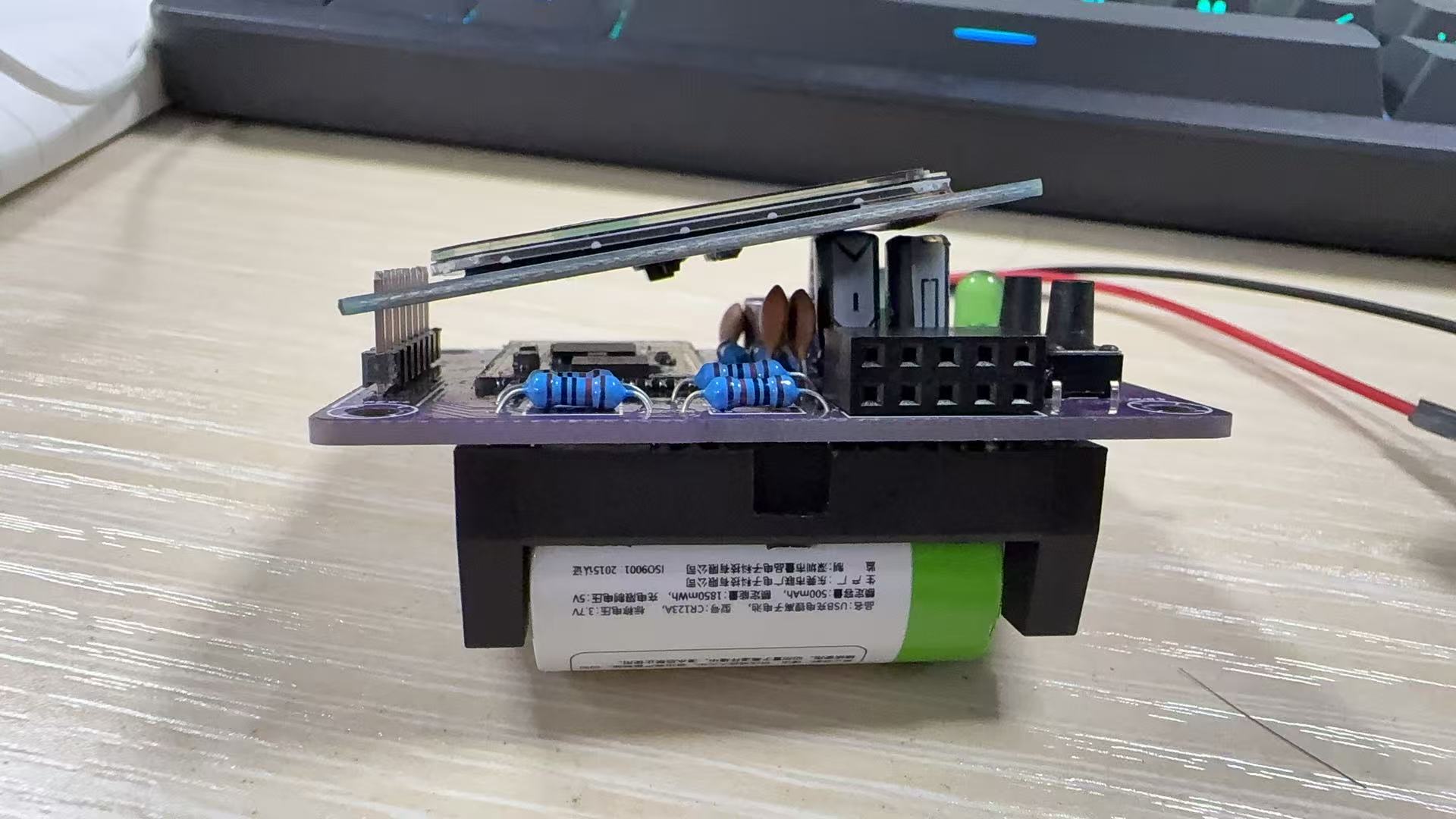

可以按照官方的pcb来画，我的安装会有问题

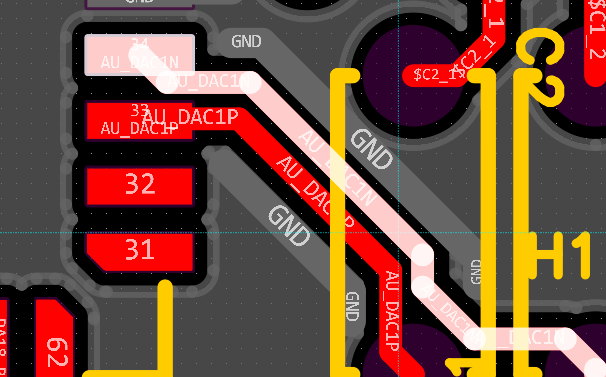

1.差分信号线两侧要包地处理，否则声音会存在干扰

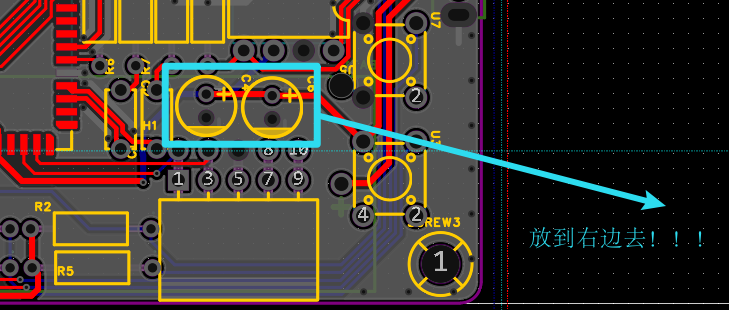

2.电容尽可能远离屏幕，否则会翘起屏幕

可以按照官方的器件放置

5.焊接与下载使用

焊接顺序应该是主控—小物件—大物件，可以参照焊接顺序表

焊接时注意：
1.芯片内部的接地引脚不要上锡
2.芯片焊接时使用电烙铁，不要用风枪，向每个引脚涂锡即可

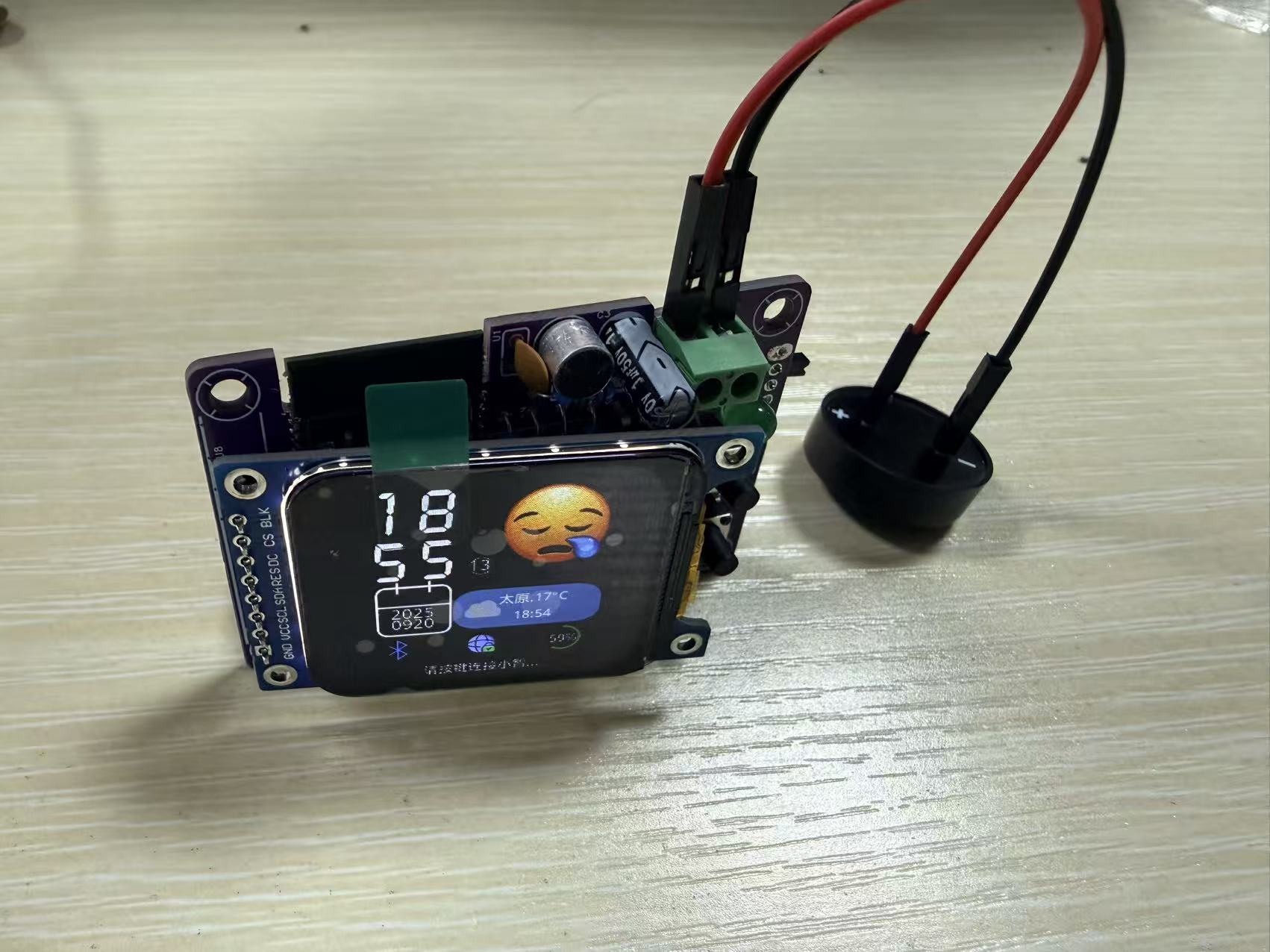

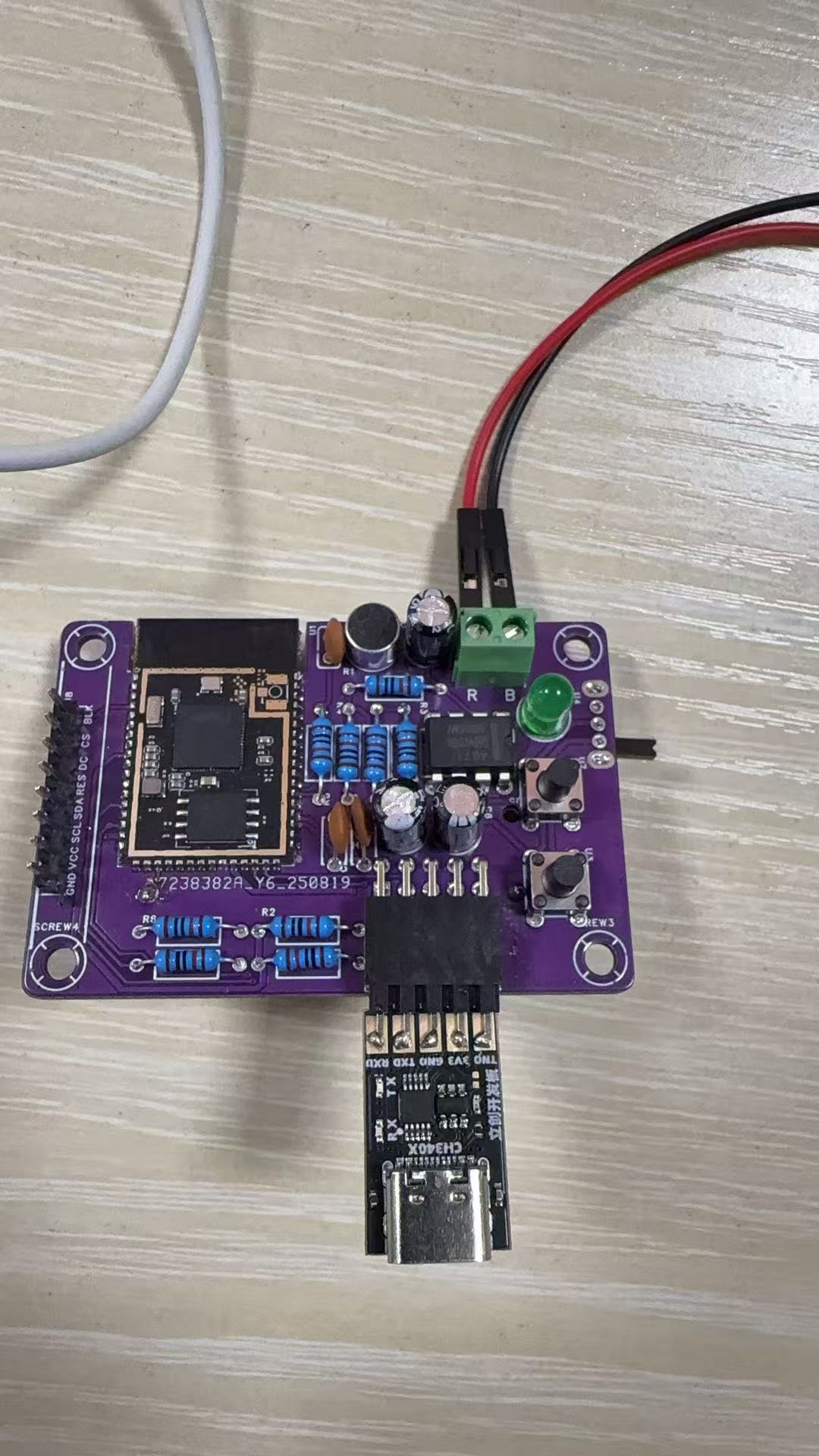

焊接好后，若一切正常，应该为：绿色LED灯亮起，屏幕有灯光但是不被点亮，这时可以插入CH340芯片到下载端口进行下载程序

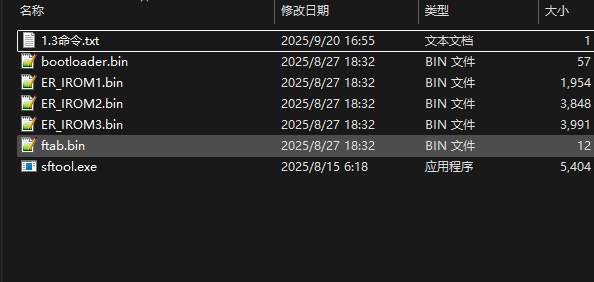

解压固件包，内部包含这些文件：

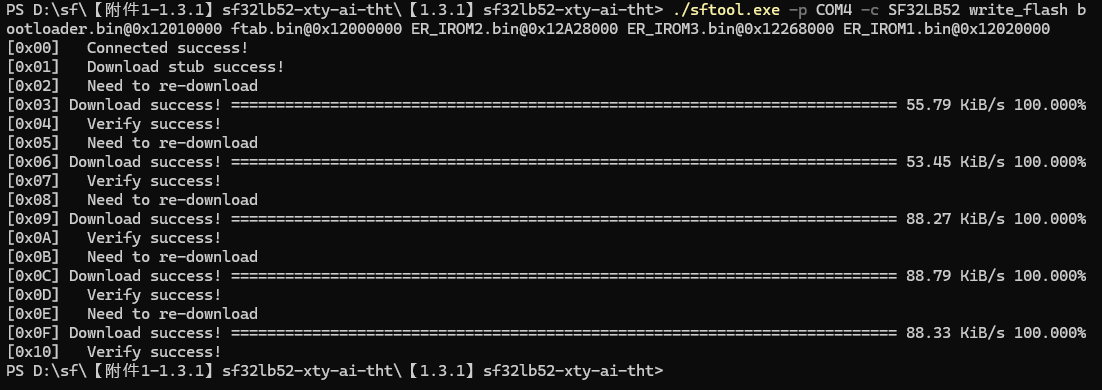

鼠标右键文件夹空白区域，选择在终端中打开，输入1.3命令.txt中的命令即可运行自动烧录程序。

COM4可以修改为你的端口号。
下载失败的方法：
1.可以打开自己的串口助手，波特率设置为1000000，查看是否有信息的输出，有的可以在命令行多试几次
2.检查你芯片的引脚电压
3.多试几次一般就可以了！！！
