前言
前面的文章我们已经学习了触摸屏的基本检测原理，并且还专门深入了解了触摸控制器GT5688芯片的检测过程，本文我们将基于之前的内容讲解如何驱动电容触摸屏，并利用触摸屏制作一个简易的触摸画板应用。
一、硬件设计

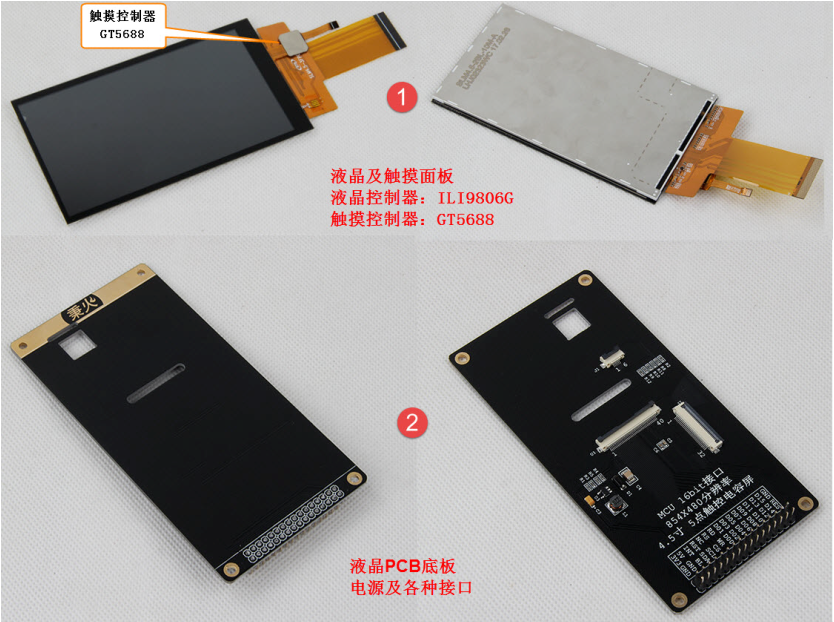

触摸面板和液晶面板是两个独立的部件，生产厂商把这两个部件帖在了一起，形成整体

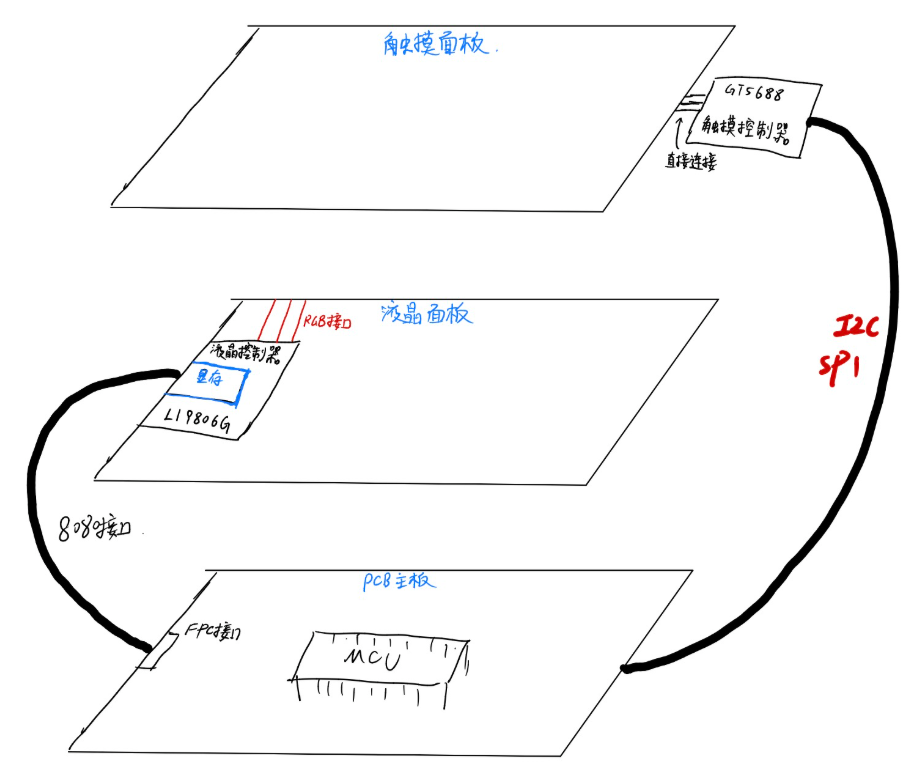

如图是我绘制的大概触摸面板，液晶面板和主板之间的简化连接。
触摸面板：与触摸控制器GT5688直接进行连接，触摸控制器的主要作用是把触摸信号采集并简化成信号通过IIC或SPI给PCB板子上的MCU
液晶面板：液晶面板内部通过RGB接口与液晶控制器LI9806G进行相连，液晶控制器内部有显存，通过8080接口与PCB主板进行相连
PCB主板：如果想要在屏幕上显示数据，主板通过8080接口连接到显存，把想要发送的数据存放在显存中，显存再通过RGB接口不断把数据刷新显示在屏幕上。

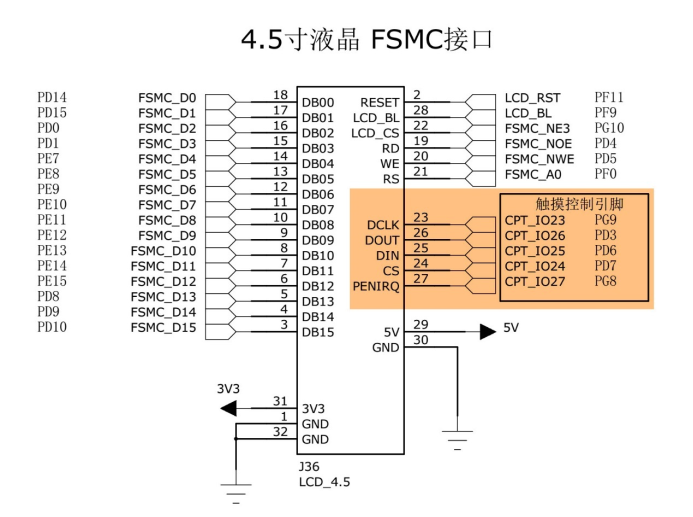

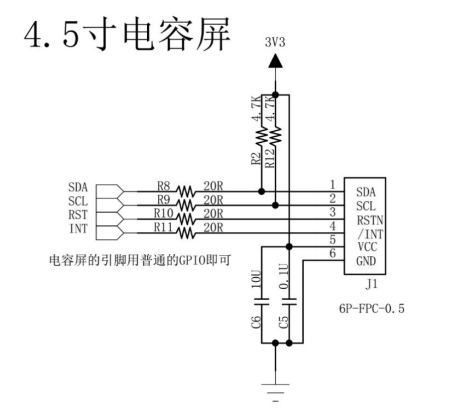

以上是我们 STM32F407 实验板使用的 4.5 寸屏原理图，它通过屏幕上的排针接入到实验板的液
晶排母接口，与 STM32 芯片的引脚相连，连接见图屏幕与实验板的引脚连接 。
图屏幕与实验板的引脚连接 中 23~27 号引脚即电容触摸屏相关的控制引脚。在本硬件设计中，没
有使用 STM32 的硬件 I2C 引脚，只使用普通的 GPIO 与触摸芯片的 SCL、 SDA 连接，在程序上
使用软件模拟 I2C 与触摸芯片进行通讯。
二、软件设计
本工程中的 GT5688 芯片驱动主要是从官方提供的 Linux 驱动修改过来的，我们把这部分文件存
储到“gt5xx.c”及“gt5xx.h”文件中，而这些驱动的底层 I2C 通讯接口我们存储到了“bsp_i2c_touch.c”
及“bsp_i2c_touch.h”文件中
编程要点
- 分析官方的 gt5xx 驱动，了解需要提供哪些底层接口；
- 编写底层驱动接口；
- 利用 gt5xx 驱动，获取触摸坐标；
- 编写测试程序检验驱动。
程序分析
触摸屏硬件相关宏定义:
这段代码是GT5688 电容触摸芯片的硬件引脚与通信参数定义，核心是通过软件模拟 I2C实现 STM32 与触摸芯片的通信，同时定义了复位、中断引脚的硬件映射，是触摸功能初始化的基础。
/*设定使用的电容屏IIC设备地址*/
#define GTP_ADDRESS 0xBA
#define I2CT_FLAG_TIMEOUT ((uint32_t)0x1000)
#define I2CT_LONG_TIMEOUT ((uint32_t)(10 * I2CT_FLAG_TIMEOUT))
/*I2C引脚*/
#define GTP_I2C_SCL_PIN GPIO_Pin_7
#define GTP_I2C_SCL_GPIO_PORT GPIOD
#define GTP_I2C_SCL_GPIO_CLK RCC_AHB1Periph_GPIOD
#define GTP_I2C_SCL_SOURCE GPIO_PinSource7
#define GTP_I2C_SDA_PIN GPIO_Pin_3
#define GTP_I2C_SDA_GPIO_PORT GPIOD
#define GTP_I2C_SDA_GPIO_CLK RCC_AHB1Periph_GPIOD
#define GTP_I2C_SDA_SOURCE GPIO_PinSource3
/*复位引脚*/
#define GTP_RST_GPIO_PORT GPIOD
#define GTP_RST_GPIO_CLK RCC_AHB1Periph_GPIOD
#define GTP_RST_GPIO_PIN GPIO_Pin_6
/*中断引脚*/
#define GTP_INT_GPIO_PORT GPIOG
#define GTP_INT_GPIO_CLK RCC_AHB1Periph_GPIOG
#define GTP_INT_GPIO_PIN GPIO_Pin_8
#define GTP_INT_EXTI_PORTSOURCE EXTI_PortSourceGPIOG
#define GTP_INT_EXTI_PINSOURCE EXTI_PinSource8
#define GTP_INT_EXTI_LINE EXTI_Line8
#define GTP_INT_EXTI_IRQ EXTI9_5_IRQn
/*中断服务函数*/
#define GTP_IRQHandler EXTI9_5_IRQHandler
初始化触摸屏控制引脚:
GT5688 触摸芯片的GPIO 初始化核心函数，它完成了软件 I2C 引脚、复位引脚、中断引脚的模式配置，是触摸功能能正常工作的基础
/**
* @brief 触摸屏 I/O配置
* @param 无
* @retval 无
*/
static void I2C_GPIO_Config(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
/*使能触摸屏使用的引脚的时钟*/
RCC_AHB1PeriphClockCmd(GTP_I2C_SCL_GPIO_CLK|
GTP_I2C_SDA_GPIO_CLK|
GTP_RST_GPIO_CLK|GTP_INT_GPIO_CLK,
ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE);
/*配置SCL引脚 */
GPIO_InitStructure.GPIO_Pin = GTP_I2C_SCL_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_OType = GPIO_OType_OD;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
GPIO_Init(GTP_I2C_SCL_GPIO_PORT, &GPIO_InitStructure);
/*配置SDA引脚 */
GPIO_InitStructure.GPIO_Pin = GTP_I2C_SDA_PIN;
GPIO_Init(GTP_I2C_SDA_GPIO_PORT, &GPIO_InitStructure);
/*配置RST引脚，下拉推挽输出 */
GPIO_InitStructure.GPIO_Pin = GTP_RST_GPIO_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_DOWN;
GPIO_Init(GTP_RST_GPIO_PORT, &GPIO_InitStructure);
/*配置 INT引脚，下拉推挽输出，方便初始化 */
GPIO_InitStructure.GPIO_Pin = GTP_INT_GPIO_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
//设置为下拉，方便初始化
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_DOWN;
GPIO_Init(GTP_INT_GPIO_PORT, &GPIO_InitStructure);
}
配置 I2C 的模式:
代码是软件模拟 I2C 的核心时序函数，完整实现了 I2C 协议的启动、停止、发送字节、读取字节四大基础操作，是 STM32 与 GT5688 触摸芯片通信的 “底层骨架”。
//软件IIC使用的宏
#define I2C_SCL_1() GPIO_SetBits(GTP_I2C_SCL_GPIO_PORT, GTP_I2C_SCL_PIN) /* SCL = 1 */
#define I2C_SCL_0() GPIO_ResetBits(GTP_I2C_SCL_GPIO_PORT, GTP_I2C_SCL_PIN) /* SCL = 0 */
#define I2C_SDA_1() GPIO_SetBits(GTP_I2C_SDA_GPIO_PORT, GTP_I2C_SDA_PIN) /* SDA = 1 */
#define I2C_SDA_0() GPIO_ResetBits(GTP_I2C_SDA_GPIO_PORT, GTP_I2C_SDA_PIN) /* SDA = 0 */
#define I2C_SDA_READ() GPIO_ReadInputDataBit(GTP_I2C_SDA_GPIO_PORT, GTP_I2C_SDA_PIN) /* 读SDA口线状态 */
/*
*********************************************************************************************************
* 函 数 名: i2c_Start
* 功能说明: CPU发起I2C总线启动信号
* 形 参：无
* 返 回 值: 无
*********************************************************************************************************
*/
void i2c_Start(void)
{
/* 当SCL高电平时，SDA出现一个下跳沿表示I2C总线启动信号 */
I2C_SDA_1();
I2C_SCL_1();
i2c_Delay();
I2C_SDA_0();
i2c_Delay();
I2C_SCL_0();
i2c_Delay();
}
/*
*********************************************************************************************************
* 函 数 名: i2c_Stop
* 功能说明: CPU发起I2C总线停止信号
* 形 参：无
* 返 回 值: 无
*********************************************************************************************************
*/
void i2c_Stop(void)
{
/* 当SCL高电平时，SDA出现一个上跳沿表示I2C总线停止信号 */
I2C_SDA_0();
I2C_SCL_1();
i2c_Delay();
I2C_SDA_1();
}
/*
*********************************************************************************************************
* 函 数 名: i2c_SendByte
* 功能说明: CPU向I2C总线设备发送8bit数据
* 形 参：_ucByte ： 等待发送的字节
* 返 回 值: 无
*********************************************************************************************************
*/
void i2c_SendByte(uint8_t _ucByte)
{
uint8_t i;
/* 先发送字节的高位bit7 */
for (i = 0; i < 8; i++)
{
if (_ucByte & 0x80)
{
I2C_SDA_1();
}
else
{
I2C_SDA_0();
}
i2c_Delay();
I2C_SCL_1();
i2c_Delay();
I2C_SCL_0();
if (i == 7)
{
I2C_SDA_1(); // 释放总线
}
_ucByte <<= 1; /* 左移一个bit */
i2c_Delay();
}
}
/*
*********************************************************************************************************
* 函 数 名: i2c_ReadByte
* 功能说明: CPU从I2C总线设备读取8bit数据
* 形 参：无
* 返 回 值: 读到的数据
*********************************************************************************************************
*/
uint8_t i2c_ReadByte(void)
{
uint8_t i;
uint8_t value;
/* 读到第1个bit为数据的bit7 */
value = 0;
for (i = 0; i < 8; i++)
{
value <<= 1;
I2C_SCL_1();
i2c_Delay();
if (I2C_SDA_READ())
{
value++;
}
I2C_SCL_0();
i2c_Delay();
}
return value;
}
使用上电时序设置触摸屏的 I2C 地址:
GT5688（兼容 GT91xx）触摸芯片的复位与初始化配置函数，核心是通过控制复位引脚（RST）的电平完成芯片复位，并调整中断引脚（INT）的模式，最终将触摸芯片的 I2C 设备地址配置为 0xBA（与之前定义的GTP_ADDRESS匹配）
/**
* @brief 对GT91xx芯片进行复位
* @param 无
* @retval 无
*/
void I2C_ResetChip(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
/*配置 INT引脚，下拉推挽输出，方便初始化 */
GPIO_InitStructure.GPIO_Pin = GTP_INT_GPIO_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_DOWN; //设置为下拉，方便初始化
GPIO_Init(GTP_INT_GPIO_PORT, &GPIO_InitStructure);
/*初始化GT5688,rst为高电平，int为低电平，则gt5688的设备地址被配置为0xBA*/
/*复位为低电平，为初始化做准备*/
GPIO_ResetBits (GTP_RST_GPIO_PORT,GTP_RST_GPIO_PIN);
Delay(0x0FFFFF);
/*拉高一段时间，进行初始化*/
GPIO_SetBits (GTP_RST_GPIO_PORT,GTP_RST_GPIO_PIN);
Delay(0x0FFFFF);
/*把INT引脚设置为浮空输入模式，以便接收触摸中断信号*/
GPIO_InitStructure.GPIO_Pin = GTP_INT_GPIO_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
GPIO_Init(GTP_INT_GPIO_PORT, &GPIO_InitStructure);
}
使能 INT 中断:
I2C_GTP_IRQEnable函数是GT5688 触摸芯片中断功能的完整配置函数，核心是把触摸中断引脚（PG8）配置为 EXTI 外部中断，并设置中断优先级、使能中断通道，最终实现 “触摸屏幕时触发 STM32 中断” 的功能。
/**
* @brief 使能触摸屏中断
* @param 无
* @retval 无
*/
void I2C_GTP_IRQEnable(void)
{
EXTI_InitTypeDef EXTI_InitStructure;
NVIC_InitTypeDef NVIC_InitStructure;
GPIO_InitTypeDef GPIO_InitStructure;
/*配置 INT 为浮空输入 */
GPIO_InitStructure.GPIO_Pin = GTP_INT_GPIO_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
GPIO_Init(GTP_INT_GPIO_PORT, &GPIO_InitStructure);
/* 连接 EXTI 中断源 到INT 引脚 */
SYSCFG_EXTILineConfig(GTP_INT_EXTI_PORTSOURCE, GTP_INT_EXTI_PINSOURCE);
/* 选择 EXTI 中断源 */
EXTI_InitStructure.EXTI_Line = GTP_INT_EXTI_LINE;
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising;
EXTI_InitStructure.EXTI_LineCmd = ENABLE;
EXTI_Init(&EXTI_InitStructure);
/* 配置中断优先级 */
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);
/*使能中断*/
NVIC_InitStructure.NVIC_IRQChannel = GTP_INT_EXTI_IRQ;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure);
}
初始化封装:
I2C_Touch_Init函数是GT5688 电容触摸芯片的一站式初始化入口函数，它按 “GPIO 配置→芯片复位→中断使能” 的核心流程，完成触摸功能的全部初始化工作，是整个触摸驱动的 “总开关”。
/**
* @brief I2C 外设(GT5xx)初始化
* @param 无
* @retval 无
*/
void I2C_Touch_Init(void)
{
I2C_GPIO_Config();
I2C_ResetChip();
I2C_GTP_IRQEnable();
}
I2C 基本读写函数:
I2C_ReadBytes和I2C_WriteBytes是基于软件 I2C 时序封装的通用读写函数，适配 GT5688 等 I2C 设备的通信逻辑，核心解决了 “多字节连续读写 + 应答处理 + 超时容错” 的问题，是触摸芯片数据交互的核心上层函数。
#define I2C_DIR_WR 0 /* 写控制bit */
#define I2C_DIR_RD 1 /* 读控制bit */
/**
* @brief 使用IIC读取数据
* @param
* @arg ClientAddr:从设备地址
* @arg pBuffer:存放由从机读取的数据的缓冲区指针
* @arg NumByteToRead:读取的数据长度
* @retval 无
*/
uint32_t I2C_ReadBytes(uint8_t ClientAddr,uint8_t* pBuffer, uint16_t NumByteToRead)
{
/* 第1步：发起I2C总线启动信号 */
i2c_Start();
/* 第2步：发起控制字节，高7bit是地址，bit0是读写控制位，0表示写，1表示读 */
i2c_SendByte(ClientAddr | I2C_DIR_RD); /* 此处是读指令 */
/* 第3步：等待ACK */
if (i2c_WaitAck() != 0)
{
goto cmd_fail; /* 器件无应答 */
}
while(NumByteToRead)
{
if(NumByteToRead == 1)
{
i2c_NAck(); /* 最后1个字节读完后，CPU产生NACK信号(驱动SDA = 1) */
/* 发送I2C总线停止信号 */
i2c_Stop();
}
*pBuffer = i2c_ReadByte();
/* 读指针自增 */
pBuffer++;
/*计数器自减 */
NumByteToRead--;
i2c_Ack(); /* 中间字节读完后，CPU产生ACK信号(驱动SDA = 0) */
}
/* 发送I2C总线停止信号 */
i2c_Stop();
return 0; /* 执行成功 */
cmd_fail: /* 命令执行失败后，切记发送停止信号，避免影响I2C总线上其他设备 */
/* 发送I2C总线停止信号 */
i2c_Stop();
return 1;
}
/**
* @brief 使用IIC写入数据
* @param
* @arg ClientAddr:从设备地址
* @arg pBuffer:缓冲区指针
* @arg NumByteToWrite:写的字节数
* @retval 无
*/
uint32_t I2C_WriteBytes(uint8_t ClientAddr,uint8_t* pBuffer, uint8_t NumByteToWrite)
{
uint16_t m;
/* 第0步：发停止信号，启动内部写操作 */
i2c_Stop();
/* 通过检查器件应答的方式，判断内部写操作是否完成, 一般小于 10ms
CLK频率为200KHz时，查询次数为30次左右
*/
for (m = 0; m < 1000; m++)
{
/* 第1步：发起I2C总线启动信号 */
i2c_Start();
/* 第2步：发起控制字节，高7bit是地址，bit0是读写控制位，0表示写，1表示读 */
i2c_SendByte(ClientAddr | I2C_DIR_WR); /* 此处是写指令 */
/* 第3步：发送一个时钟，判断器件是否正确应答 */
if (i2c_WaitAck() == 0)
{
break;
}
}
if (m == 1000)
{
goto cmd_fail; /* EEPROM器件写超时 */
}
while(NumByteToWrite--)
{
/* 第4步：开始写入数据 */
i2c_SendByte(*pBuffer);
/* 第5步：检查ACK */
if (i2c_WaitAck() != 0)
{
goto cmd_fail; /* 器件无应答 */
}
pBuffer++; /* 地址增1 */
}
/* 命令执行成功，发送I2C总线停止信号 */
i2c_Stop();
return 0;
cmd_fail: /* 命令执行失败后，切记发送停止信号，避免影响I2C总线上其他设备 */
/* 发送I2C总线停止信号 */
i2c_Stop();
return 1;
}
Linux 的 I2C 驱动接口:
使用前面的基本读写函数，主要是为了对接原“gt5xx.c”驱动里使用的 Linux I2C 接口函数I2C_Transfer，实现了这个函数后，移植时就可以减少“gt5xx.c”文件的修改量。
I2C_Transfer函数是对之前I2C_ReadBytes/I2C_WriteBytes的更高层封装，借鉴了 Linux 内核 I2C 子系统的设计思路，通过i2c_msg结构体和批量传输机制，实现了 “多段 I2C 通信的一站式处理”（比如 “写寄存器地址 + 读数据” 可封装为两个i2c_msg，一次调用完成），大幅简化了复杂 I2C 交互的代码逻辑。
/* 表示读数据 */
#define I2C_M_RD 0x0001
/*
* 存储I2C通讯的信息
* @addr： 从设备的I2C设备地址
* @flags: 控制标志
* @len： 读写数据的长度
* @buf： 存储读写数据的指针
**/
struct i2c_msg {
uint8_t addr; /*从设备的I2C设备地址 */
uint16_t flags; /*控制标志*/
uint16_t len; /*读写数据的长度 */
uint8_t *buf; /*存储读写数据的指针 */
};
/**
* @brief 使用IIC进行数据传输
* @param
* @arg i2c_msg:数据传输结构体
* @arg num:数据传输结构体的个数
* @retval 正常完成的传输结构个数，若不正常，返回0xff
*/
static int I2C_Transfer( struct i2c_msg *msgs,int num)
{
int im = 0;
int ret = 0;
GTP_DEBUG_FUNC();
for (im = 0; ret == 0 && im != num; im++)
{
if ((msgs[im].flags&I2C_M_RD)) //根据flag判断是读数据还是写数据
{
ret = I2C_ReadBytes(msgs[im].addr, msgs[im].buf, msgs[im].len); //IIC读取数据
} else
{
ret = I2C_WriteBytes(msgs[im].addr, msgs[im].buf, msgs[im].len); //IIC写入数据
}
}
if(ret)
return ret;
return im; //正常完成的传输结构个数
}
I2C 复合读写函数:

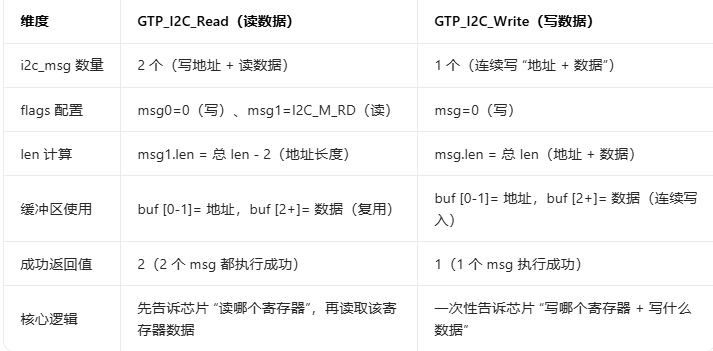

GTP_I2C_Read和GTP_I2C_Write是GT5688 触摸芯片的最终版专用读写函数，完整覆盖了芯片 “2 字节寄存器地址 + 多字节数据” 的读写场景，集成了 5 次重试容错机制，是触摸驱动中最核心、最实用的业务层接口。
#define GTP_ADDR_LENGTH 2
/**
* @brief 从IIC设备中读取数据
* @param
* @arg client_addr:设备地址
* @arg buf[0~1]: 读取数据寄存器的起始地址
* @arg buf[2~len-1]: 存储读出来数据的缓冲buffer
* @arg len: GTP_ADDR_LENGTH + read bytes count（寄存器地址长度+读取的数据字节数）
* @retval i2c_msgs传输结构体的个数，2为成功，其它为失败
*/
static int32_t GTP_I2C_Read(uint8_t client_addr, uint8_t *buf, int32_t len)
{
struct i2c_msg msgs[2];
int32_t ret=-1;
int32_t retries = 0;
GTP_DEBUG_FUNC();
/*一个读数据的过程可以分为两个传输过程:
* 1. IIC 写入 要读取的寄存器地址
* 2. IIC 读取 数据
* */
msgs[0].flags = !I2C_M_RD; //写入
msgs[0].addr = client_addr; //IIC设备地址
msgs[0].len = GTP_ADDR_LENGTH; //寄存器地址为2字节(即写入两字节的数据)
msgs[0].buf = &buf[0]; //buf[0~1]存储的是要读取的寄存器地址
msgs[1].flags = I2C_M_RD; //读取
msgs[1].addr = client_addr; //IIC设备地址
msgs[1].len = len - GTP_ADDR_LENGTH; //要读取的数据长度
msgs[1].buf = &buf[GTP_ADDR_LENGTH]; //buf[GTP_ADDR_LENGTH]之后的缓冲区存储读出的数据
while(retries < 5)
{
ret = I2C_Transfer( msgs, 2); //调用IIC数据传输过程函数，有2个传输过程
if(ret == 2)break;
retries++;
}
if((retries >= 5))
{
GTP_ERROR("I2C Read: 0x%04X, %d bytes failed, errcode: %d! Process reset.", (((uint16_t)(buf[0] << 8)) | buf[1]), len-2, ret);
}
return ret;
}
/**
* @brief 向IIC设备写入数据
* @param
* @arg client_addr:设备地址
* @arg buf[0~1]: 要写入的数据寄存器的起始地址
* @arg buf[2~len-1]: 要写入的数据
* @arg len: GTP_ADDR_LENGTH + write bytes count（寄存器地址长度+写入的数据字节数）
* @retval i2c_msgs传输结构体的个数，1为成功，其它为失败
*/
static int32_t GTP_I2C_Write(uint8_t client_addr,uint8_t *buf,int32_t len)
{
struct i2c_msg msg;
int32_t ret = -1;
int32_t retries = 0;
GTP_DEBUG_FUNC();
/*一个写数据的过程只需要一个传输过程:
* 1. IIC连续 写入 数据寄存器地址及数据
* */
msg.flags = !I2C_M_RD; //写入
msg.addr = client_addr; //从设备地址
msg.len = len; //长度直接等于(寄存器地址长度+写入的数据字节数)
msg.buf = buf; //直接连续写入缓冲区中的数据(包括了寄存器地址)
while(retries < 5)
{
ret = I2C_Transfer(&msg, 1); //调用IIC数据传输过程函数，1个传输过程
if (ret == 1)break;
retries++;
}
if((retries >= 5))
{
GTP_ERROR("I2C Write: 0x%04X, %d bytes failed, errcode: %d! Process reset.", (((uint16_t)(buf[0] << 8)) | buf[1]), len-2, ret);
}
return ret;
}
读取触控芯片的产品 ID 及版本号:
GTP_Read_Version函数是GT5688/GT911/GT9157 等触摸芯片的版本识别与型号匹配函数，核心是通过读取芯片的版本寄存器（GTP_REG_VERSION），解析返回数据中的字符特征来识别具体芯片型号，并将结果存入touchIC全局变量，为后续差异化适配不同芯片的驱动逻辑提供依据。
/*******************************************************
Function:
Read chip version.
Input:
client: i2c device
version: buffer to keep ic firmware version
Output:
read operation return.
2: succeed, otherwise: failed
*******************************************************/
int32_t GTP_Read_Version(void)
{
int32_t ret = -1;
uint8_t buf[8] = {GTP_REG_VERSION >> 8, GTP_REG_VERSION & 0xff}; //寄存器地址
GTP_DEBUG_FUNC();
ret = GTP_I2C_Read(GTP_ADDRESS, buf, sizeof(buf));
if (ret < 0)
{
GTP_ERROR("GTP read version failed");
return ret;
}
if (buf[2] == '5')
{
GTP_INFO("IC1 Version: %c%c%c%c_%02x%02x", buf[2], buf[3], buf[4], buf[5], buf[7], buf[6]);
//GT5688芯片
if(buf[2] == '5' && buf[3] == '6' && buf[4] == '8'&& buf[5] == '8')
touchIC = GT5688;
}
else if (buf[5] == 0x00)
{
GTP_INFO("IC2 Version: %c%c%c_%02x%02x", buf[2], buf[3], buf[4], buf[7], buf[6]);
//GT911芯片
if(buf[2] == '9' && buf[3] == '1' && buf[4] == '1')
touchIC = GT911;
}
else
{
GTP_INFO("IC3 Version: %c%c%c%c_%02x%02x", buf[2], buf[3], buf[4], buf[5], buf[7], buf[6]);
//GT9157芯片
if(buf[2] == '9' && buf[3] == '1' && buf[4] == '5' && buf[5] == '7')
touchIC = GT9157;
}
return ret;
}
向触控芯片写入配置参数:
GTP_Init_Panel函数是GT5688 触摸芯片的完整配置初始化函数，核心是根据芯片型号加载对应的硬件配置参数表（如CTP_CFG_GT5688），动态调整分辨率、屏幕扫描方向等关键参数，计算校验和后写入配置寄存器，最终完成触摸芯片的个性化硬件适配，是触摸驱动能匹配具体 4.5 寸屏的核心函数。
// 4.5寸屏GT5688驱动配置(2020年6月20日)
const uint8_t CTP_CFG_GT5688[] = {
0x97,0x56,0x03,0xE0,0x01,0x05,0x3D,0x00,0x00,0x41,
0x00,0x0A,0x50,0x3C,0x53,0x11,0x00,0x00,0x00,0x00,
0x14,0x18,0x1A,0x1E,0x16,0x04,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x14,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x64,0x1E,0x28,0x89,0x29,0x0A,0x2D,
0x2F,0xEB,0x06,0x20,0x33,0x62,0x13,0x02,0x24,0x00,
0x00,0x20,0x3C,0xC0,0x14,0x02,0x00,0x00,0x53,0xB0,
0x24,0x9F,0x29,0x8D,0x2D,0x80,0x32,0x76,0x37,0x6D,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xF0,0x50,0x3C,
0xFF,0xFF,0x07,0x00,0x00,0x00,0x00,0x14,0x14,0x03,
0x04,0x00,0x21,0x64,0x0A,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x32,0x20,0x50,0x3C,0x3C,0x00,0x00,0x00,0x00,0x00,
0x0B,0x04,0x0A,0x03,0x09,0x02,0x08,0x01,0x07,0x00,
0x05,0x0C,0x06,0x0D,0x08,0x07,0x06,0x05,0x04,0x03,
0x02,0x01,0x00,0x09,0x0A,0x0B,0x0C,0x0D,0x0E,0x0F,
0x10,0x11,0x12,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x3C,0x00,0x05,0x1E,0x00,0x02,
0x2A,0x1E,0x19,0x14,0x02,0x00,0x03,0x0A,0x05,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x01,0xFF,0xFF,0x86,
0x22,0x03,0x00,0x00,0x33,0x00,0x0F,0x00,0x00,0x00,
0x50,0x3C,0x50,0x00,0x00,0x00,0xCC,0xEF,0x00
};
/*******************************************************
Function:
Initialize gtp.
Input:
ts: goodix private data
Output:
Executive outcomes.
0: succeed, otherwise: failed
*******************************************************/
int32_t GTP_Init_Panel(void)
{
int32_t ret = -1;
int32_t i = 0;
uint16_t check_sum = 0;
int32_t retry = 0;
const uint8_t* cfg_info;
uint8_t cfg_info_len ;
uint8_t* config;
uint8_t cfg_num =0 ; //需要配置的寄存器个数
GTP_DEBUG_FUNC();
//uint8_t config[GTP_CONFIG_MAX_LENGTH + GTP_ADDR_LENGTH]
// = {GTP_REG_CONFIG_DATA >> 8, GTP_REG_CONFIG_DATA & 0xff};
config = (uint8_t *)malloc (GTP_CONFIG_MAX_LENGTH + GTP_ADDR_LENGTH);
config[0] = GTP_REG_CONFIG_DATA >> 8;
config[1] = GTP_REG_CONFIG_DATA & 0xff;
I2C_Touch_Init();
ret = GTP_I2C_Test();
if (ret < 0)
{
GTP_ERROR("I2C communication ERROR!");
return ret;
}
//获取触摸IC的型号
GTP_Read_Version();
#if UPDATE_CONFIG
//根据IC的型号指向不同的配置
if(touchIC == GT5688)
{
cfg_info = CTP_CFG_GT5688; //指向寄存器配置
cfg_info_len = CFG_GROUP_LEN(CTP_CFG_GT5688);//计算配置表的大小
}
memset(&config[GTP_ADDR_LENGTH], 0, GTP_CONFIG_MAX_LENGTH);
memcpy(&config[GTP_ADDR_LENGTH], cfg_info, cfg_info_len);
cfg_num = cfg_info_len;
GTP_DEBUG("cfg_info_len = %d ",cfg_info_len);
GTP_DEBUG("cfg_num = %d ",cfg_num);
GTP_DEBUG_ARRAY(config,6);
/*根据LCD的扫描方向设置分辨率*/
config[GTP_ADDR_LENGTH+1] = LCD_X_LENGTH & 0xFF;
config[GTP_ADDR_LENGTH+2] = LCD_X_LENGTH >> 8;
config[GTP_ADDR_LENGTH+3] = LCD_Y_LENGTH & 0xFF;
config[GTP_ADDR_LENGTH+4] = LCD_Y_LENGTH >> 8;
/*根据扫描模式设置X2Y交换*/
switch(LCD_SCAN_MODE)
{
case 0:case 2:case 4: case 6:
config[GTP_ADDR_LENGTH+6] &= ~(X2Y_LOC);
break;
case 1:case 3:case 5: case 7:
config[GTP_ADDR_LENGTH+6] |= (X2Y_LOC);
break;
}
//计算要写入checksum寄存器的值
check_sum = 0;
for (i = GTP_ADDR_LENGTH; i < (cfg_num+GTP_ADDR_LENGTH -3); i += 2)
{
check_sum += (config[i] << 8) + config[i + 1];
}
check_sum = 0 - check_sum;
GTP_DEBUG("Config checksum: 0x%04X", check_sum);
//更新checksum
config[(cfg_num+GTP_ADDR_LENGTH -3)] = (check_sum >> 8) & 0xFF;
config[(cfg_num+GTP_ADDR_LENGTH -2)] = check_sum & 0xFF;
config[(cfg_num+GTP_ADDR_LENGTH -1)] = 0x01;
//写入配置信息
for (retry = 0; retry < 5; retry++)
{
ret = GTP_I2C_Write(GTP_ADDRESS, config , cfg_num + GTP_ADDR_LENGTH+2);
if (ret > 0)
{
break;
}
}
Delay(0xfffff); //延迟等待芯片更新
#if 0 //读出写入的数据，检查是否正常写入
//检验读出的数据与写入的是否相同
{
uint16_t i;
uint8_t buf[300];
buf[0] = config[0];
buf[1] =config[1]; //寄存器地址
GTP_DEBUG_FUNC();
ret = GTP_I2C_Read(GTP_ADDRESS, buf, sizeof(buf));
GTP_DEBUG("read ");
GTP_DEBUG_ARRAY(buf+2,cfg_num+2);
GTP_DEBUG("write ");
GTP_DEBUG_ARRAY(config,cfg_num);
//不对比版本号
for(i=1;i<cfg_num+GTP_ADDR_LENGTH-3;i++)
{
if(config[i] != buf[i])
{
GTP_ERROR("Config fail ! i = %d ",i);
free(config);
return -1;
}
}
if(i==cfg_num+GTP_ADDR_LENGTH-3)
GTP_DEBUG("Config success ! i = %d ",i);
}
#endif
free(config);
#endif
/*使能中断，这样才能检测触摸数据*/
I2C_GTP_IRQEnable();
GTP_Get_Info();
return 0;
}
INT 中断服务函数:
当触摸时， INT 引脚会产生触摸中断，会进入中断服务函数 GTP_IRQHandler，中断服务函数只是简单地调用了 GTP_TouchProcess 函数，它是读取触摸坐标的主体，
而它又直接调用了函数 Goodix_TS_Work_Func。
void GTP_IRQHandler(void)
{
if(EXTI_GetITStatus(GTP_INT_EXTI_LINE) != RESET) //确保是否产生了EXTI Line中断
{
LED2_TOGGLE;
GTP_TouchProcess();
EXTI_ClearITPendingBit(GTP_INT_EXTI_LINE); //清除中断标志位
}
}
读取坐标数据:
Goodix_TS_Work_Func函数是GT5688 触摸芯片的核心数据处理函数，负责读取触摸坐标数据、解析触摸点数 / ID / 坐标 / 尺寸，适配屏幕扫描模式修正坐标，处理 “按下 / 抬起” 事件，并在最后发送结束指令清空芯片缓冲区，既可以在中断中调用（实时性高），也可轮询调用，是触摸事件从 “硬件数据” 到 “业务事件” 的核心转换层。
/**
* @brief 触屏处理函数，轮询或者在触摸中断调用
* @param 无
* @retval 无
*/
static void Goodix_TS_Work_Func(void)
{
uint8_t end_cmd[3] = {GTP_READ_COOR_ADDR >> 8, GTP_READ_COOR_ADDR & 0xFF, 0};
uint8_t point_data[2 + 1 + 8 * GTP_MAX_TOUCH + 1]={GTP_READ_COOR_ADDR >> 8, GTP_READ_COOR_ADDR & 0xFF};
uint8_t touch_num = 0;
uint8_t finger = 0;
static uint16_t pre_touch = 0;
static uint8_t pre_id[GTP_MAX_TOUCH] = {0};
uint8_t client_addr=GTP_ADDRESS;
uint8_t* coor_data = NULL;
int32_t input_x = 0;
int32_t input_y = 0;
int32_t input_w = 0;
uint8_t id = 0;
int32_t i = 0;
int32_t ret = -1;
GTP_DEBUG_FUNC();
ret = GTP_I2C_Read(client_addr, point_data, 12);//10字节寄存器加2字节地址
if (ret < 0)
{
GTP_ERROR("I2C transfer error. errno:%d\n ", ret);
return;
}
finger = point_data[GTP_ADDR_LENGTH];//状态寄存器数据
if (finger == 0x00) //没有数据，退出
{
return;
}
if((finger & 0x80) == 0)//判断buffer status位
{
goto exit_work_func;//坐标未就绪，数据无效
}
touch_num = finger & 0x0f;//坐标点数
if (touch_num > GTP_MAX_TOUCH)
{
goto exit_work_func;//大于最大支持点数，错误退出
}
if (touch_num > 1)//不止一个点
{
uint8_t buf[8 * GTP_MAX_TOUCH] = {(GTP_READ_COOR_ADDR + 10) >> 8, (GTP_READ_COOR_ADDR + 10) & 0xff};
ret = GTP_I2C_Read(client_addr, buf, 2 + 8 * (touch_num - 1));
memcpy(&point_data[12], &buf[2], 8 * (touch_num - 1)); //复制其余点数的数据到point_data
}
if (pre_touch>touch_num) //pre_touch>touch_num,表示有的点释放了
{
for (i = 0; i < pre_touch; i++) //一个点一个点处理
{
uint8_t j;
for(j=0; j<touch_num; j++)
{
coor_data = &point_data[j * 8 + 3];
id = coor_data[0] & 0x0F; //track id
if(pre_id[i] == id)
break;
if(j >= touch_num-1) //遍历当前所有id都找不到pre_id[i]，表示已释放
{
GTP_Touch_Up( pre_id[i]);
}
}
}
}
if (touch_num)
{
for (i = 0; i < touch_num; i++) //一个点一个点处理
{
coor_data = &point_data[i * 8 + 3];
id = coor_data[0] & 0x0F; //track id
pre_id[i] = id;
input_x = coor_data[1] | (coor_data[2] << 8); //x坐标
input_y = coor_data[3] | (coor_data[4] << 8); //y坐标
input_w = coor_data[5] | (coor_data[6] << 8); //size
{
/*根据扫描模式更正X/Y起始方向*/
switch(LCD_SCAN_MODE)
{
case 0:case 7:
input_y = LCD_Y_LENGTH - input_y;
break;
case 2:case 3:
input_x = LCD_X_LENGTH - input_x;
input_y = LCD_Y_LENGTH - input_y;
break;
case 1:case 6:
input_x = LCD_X_LENGTH - input_x;
break;
default:
break;
}
GTP_Touch_Down( id, input_x, input_y, input_w);//数据处理
}
}
}
else if (pre_touch) //touch_ num=0 且pre_touch！=0
{
for(i=0;i<pre_touch;i++)
{
GTP_Touch_Up(pre_id[i]);
}
}
pre_touch = touch_num;
exit_work_func:
{
ret = GTP_I2C_Write(client_addr, end_cmd, 3);
if (ret < 0)
{
GTP_INFO("I2C write end_cmd error!");
}
}
}
触点释放和触点按下的坐标接口:
GTP_Touch_Down和GTP_Touch_Up是GT5688 触摸驱动的业务层事件回调函数，核心是将底层解析的触摸坐标 / ID 转换为 “按下 / 抬起” 业务事件，集成了触摸画板的基础逻辑（按钮处理、轨迹绘制），并预留了自定义业务的扩展入口，是触摸驱动从 “硬件数据” 到 “用户交互” 的最终落地层。
/**
* @brief 用于处理或报告触屏检测到按下
* @param
* @arg id: 触摸顺序trackID
* @arg x: 触摸的 x 坐标
* @arg y: 触摸的 y 坐标
* @arg w: 触摸的 大小
* @retval 无
*/
/*用于记录连续触摸时(长按)的上一次触摸位置，负数值表示上一次无触摸按下*/
static int16_t pre_x[GTP_MAX_TOUCH] ={-1,-1,-1,-1,-1};
static int16_t pre_y[GTP_MAX_TOUCH] ={-1,-1,-1,-1,-1};
static void GTP_Touch_Down(int32_t id,int32_t x,int32_t y,int32_t w)
{
GTP_DEBUG_FUNC();
/*取x、y初始值大于屏幕像素值*/
GTP_DEBUG("ID:%d, X:%d, Y:%d, W:%d", id, x, y, w);
/* 处理触摸按钮，用于触摸画板 */
Touch_Button_Down(x,y);
/*处理描绘轨迹，用于触摸画板 */
Draw_Trail(pre_x[id],pre_y[id],x,y,&brush);
/************************************/
/*在此处添加自己的触摸点按下时处理过程即可*/
/* (x,y) 即为最新的触摸点 *************/
/************************************/
/*prex,prey数组存储上一次触摸的位置，id为轨迹编号(多点触控时有多轨迹)*/
pre_x[id] = x; pre_y[id] =y;
}
/**
* @brief 用于处理或报告触屏释放
* @param 释放点的id号
* @retval 无
*/
static void GTP_Touch_Up( int32_t id)
{
/*处理触摸释放,用于触摸画板*/
Touch_Button_Up(pre_x[id],pre_y[id]);
/*****************************************/
/*在此处添加自己的触摸点释放时的处理过程即可*/
/* pre_x[id],pre_y[id] 即为最新的释放点 ****/
/*******************************************/
/***id为轨迹编号(多点触控时有多轨迹)********/
/*触笔释放，把pre xy 重置为负*/
pre_x[id] = -1;
pre_y[id] = -1;
GTP_DEBUG("Touch id[%2d] release!", id);
}
main 函数:
main函数是GT5688 触摸画板项目的总入口，核心是完成 “硬件初始化（LED/LCD/ 串口）→屏幕扫描方向配置→触摸芯片初始化→画板界面绘制” 的全流程初始化，最终进入空主循环（触摸事件依赖中断驱动处理），是整个触摸画板项目的启动核心。
/**
* @brief 主函数
* @param 无
* @retval 无
*/
int main ( void )
{
LED_GPIO_Config();
ILI9806G_Init (); //LCD 初始化
Debug_USART_Config();
//其中0、3、5、6 模式适合从左至右显示文字，
//不推荐使用其它模式显示文字 其它模式显示文字会有镜像效果
//其中 6 模式为大部分液晶例程的默认显示方向
ILI9806G_GramScan ( 3 );
/* 设定好液晶扫描方向后，再初始化触摸屏，触摸屏会根据液晶的扫描方向输出匹配的触摸坐标 */
/* 每次修改液晶扫描方向后，应重新调用一次GTP_Init_Panel函数更新触摸配置 */
GTP_Init_Panel();
printf("\r\n ********** 触摸画板程序 *********** \r\n");
printf("\r\n 若汉字显示不正常，请阅读工程中的readme.txt文件说明，根据要求给FLASH重刷字模数据\r\n");
//绘制触摸画板界面
Palette_Init(LCD_SCAN_MODE);
while ( 1 )
{
}
}
智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。
更多推荐
22
0- 0
已为社区贡献11条内容
所有评论(0)
