一、方案描述

WD358A 是一款双路、高增益、内部频率补偿的运算放大器，专为单电源供电应用设计，同时也支持双电源供电。其低功耗特性与电源电压大小无关，适用于传感器放大器、直流增益模块及各种传统运放电路。WD358A与行业标准358完全兼容，且具有更严格的输入失调电压规格，提供DIP-8、SOIC-8等多种封装，满足不同应用需求。

二、应用领域

电池充电器、无绳电话、开关电源、传感器放大器、直流增益模块、有源滤波器等。

三、基本特性

• 内部频率补偿，单位增益稳定
• 大信号电压增益：100dB（典型值）
• 低输入偏置电流：20nA（典型值）
• 低输入失调电压（WD358A）：2mV（典型值）
• 低静态电流：0.5mA（典型值）
• 宽电源电压范围：
• 单电源：3V 至 36V
• 双电源：±1.5V 至 ±18V
• 输入共模电压范围包含地电位
• 输出电压摆幅：0V 至 VCC-1.5V
• 高共模抑制比：70dB（典型值）
• 高电源抑制比：100dB（典型值）
• 输出短路保护
• 封装形式：DIP-8、SOIC-8、TSSOP-8

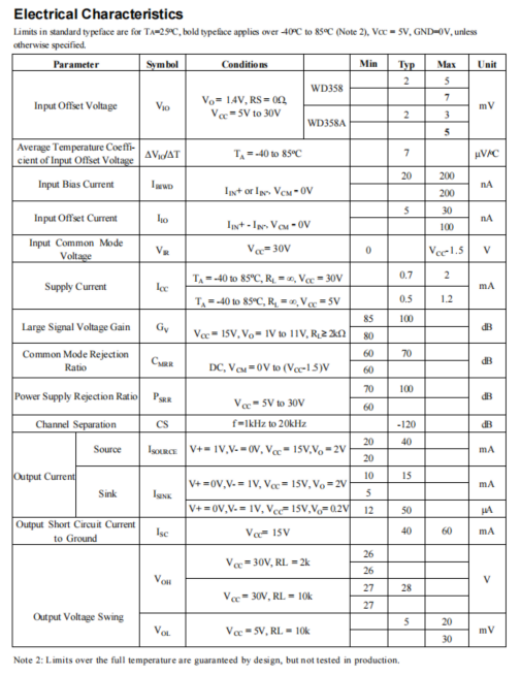

四、基本参数（规格书内容可提供PDF文档）
