1.二极管是什么

它是由pn结构成的电子元器件,能单向导通

1.1半导体

  • 半导体是导电性能介于导体和绝缘体之间的一种材料
  • 基本特性:导电能力由温度决定
  • 例子:硅,锗,等外面是四个原子的元素

1.1本征半导体

纯硅收到高温后,由绝缘体变成导体,这是它本身的一种物理特性,我们就把这类材料叫做本征半导体

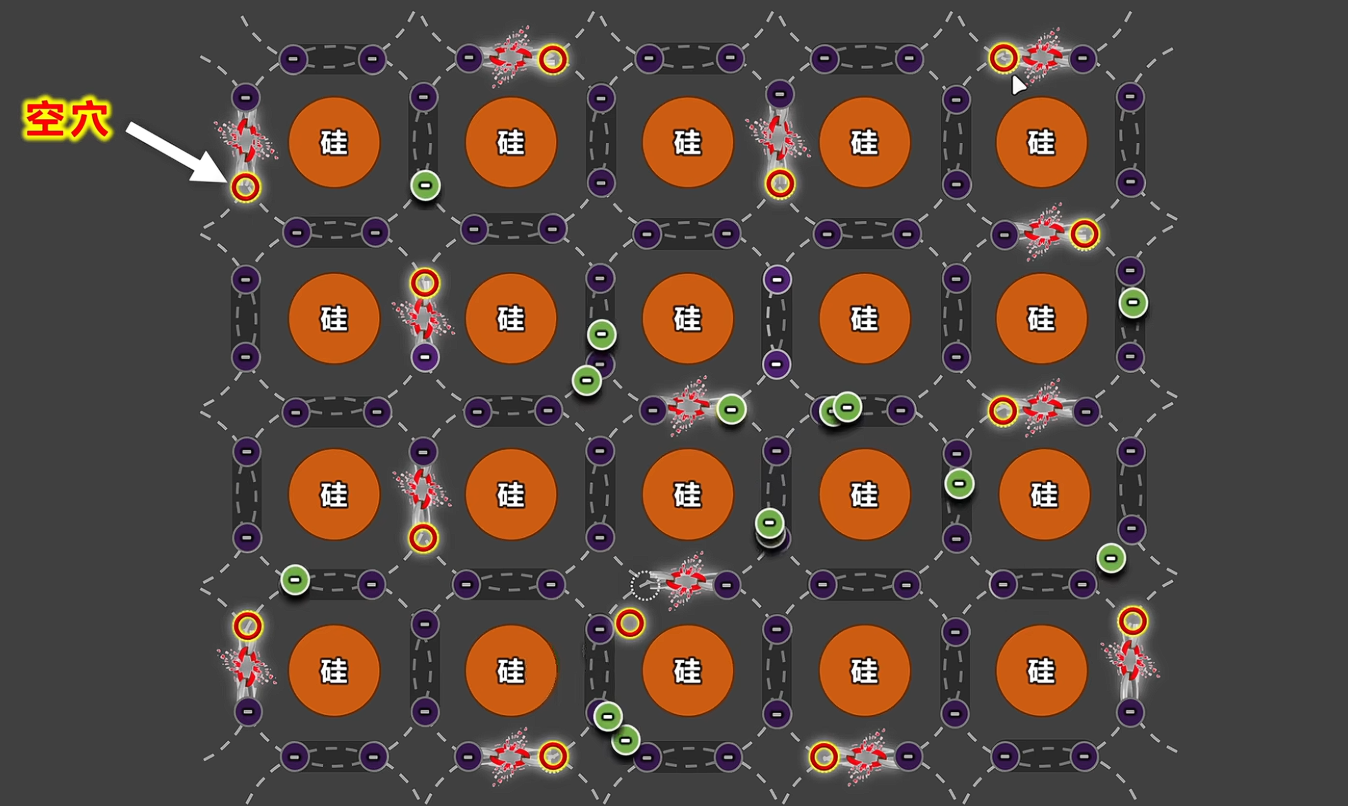

请添加图片描述

1.1.1本征激发

  • 半导体由于温度升高,共价键断裂,电子溢出,导体内部形成空穴,空穴带正电,吸引周围的电子,使载流子流动

    载流子:携带电荷,能形成电流的粒子 空穴也是载流子:
    如果给本征半导体两端通上电流,载流子吸引内部的电子移动,可以看成空穴的移动,空穴的移动和溢出电子的移动产生了电流

1.2杂质半导体

为了提升本征半导体的导电性添加了硼,磷等元素形成p型半导体和n型半导体

1.2.1n型半导体

在硅中添加了部分磷,磷外层由五个电子,周围连了四个硅,就会由有一个多出来,从而导致载流子增多,使磷带正电

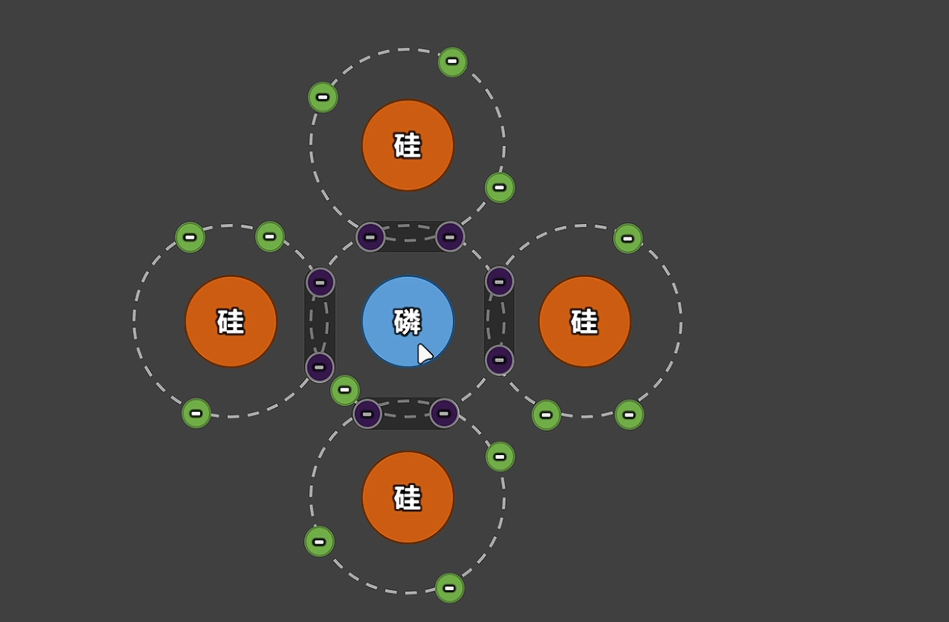

请添加图片描述

1.2.2p型半导体:

在硅中添加了部分硼,硼外层有三个电子,周围连个四个硅,就会形成一个空穴,吸引周围电子,使硼带

总之载流子由参杂的产生,和本征激发的产生

请添加图片描述

1.2.3pn节的形成及其单向导电性

n级有电子,p级有空穴,扩散现象形成内建电场,反向漂移电子飘逸,当稳定时形成pn结,
单向导电性:内建电场被抵消,载流子继续扩散,反向导通:内建电场增强

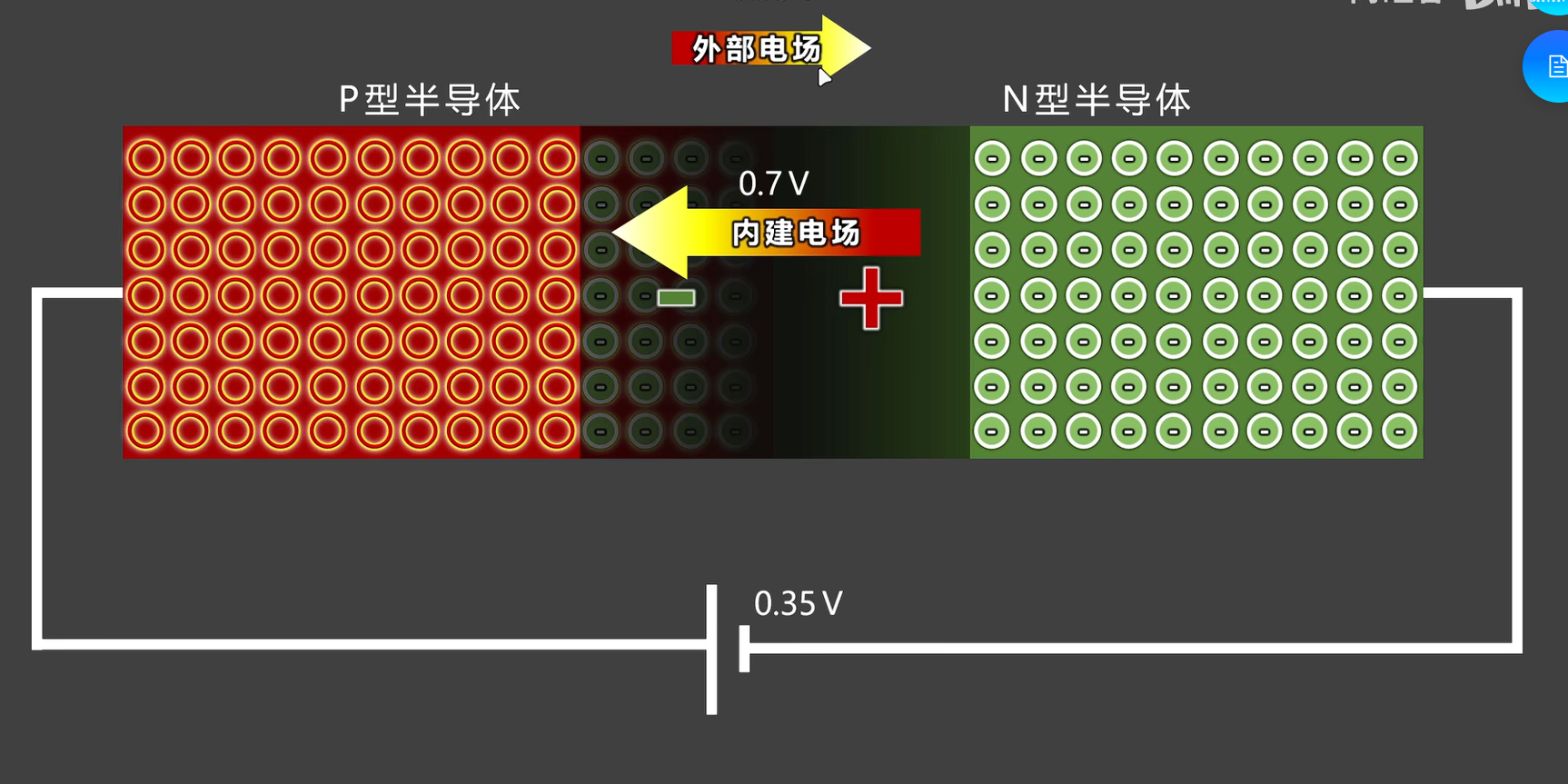

请添加图片描述

2 二极管的性质

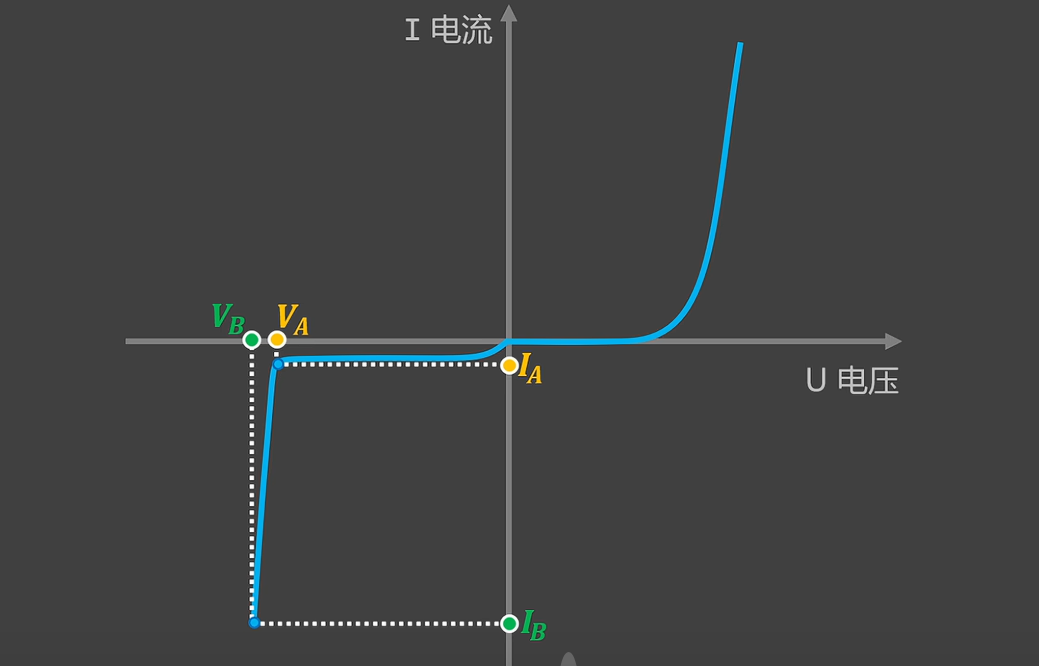

1.伏安特性:单向导通,反向漏电,击穿

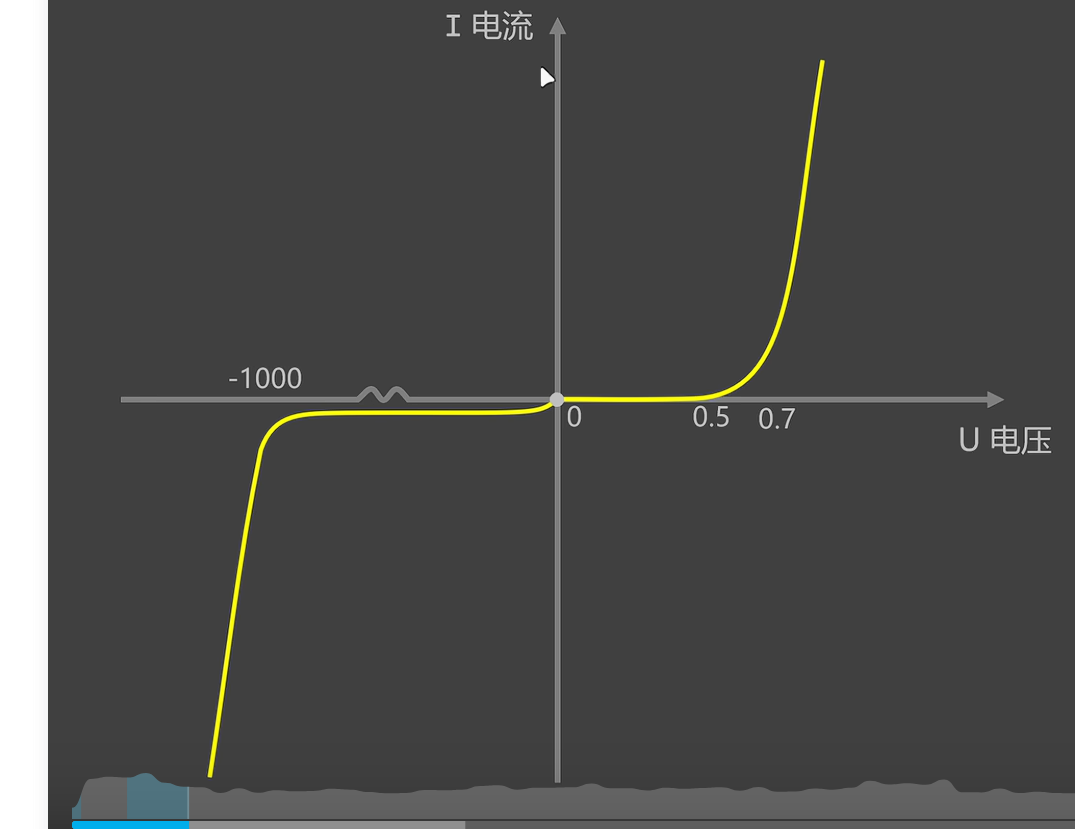

请添加图片描述

3二极管的应用

  • 整流二极管:
  • 稳压二极管:
  • 瞬态抑制:
  • 发光二极管:
  • 光电二极管:

3.1整流二极管

3.1.1作用

  1. 整流:将交流电变为直流电

    • 半波整流

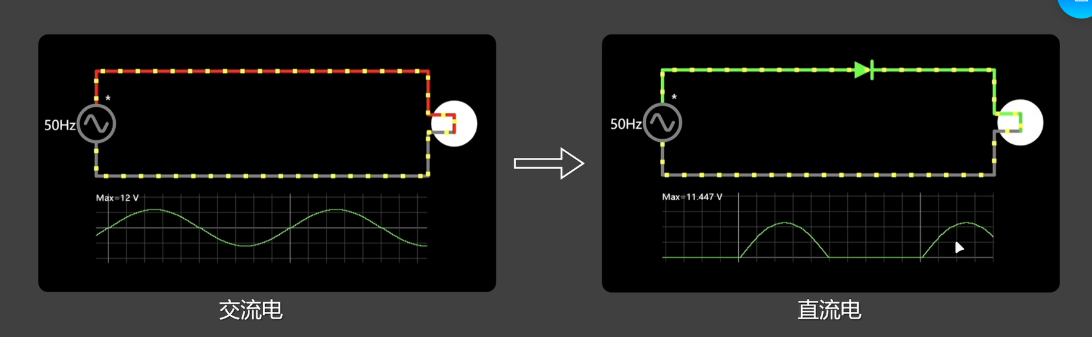

      请添加图片描述

    • 全波整流:四个二极管

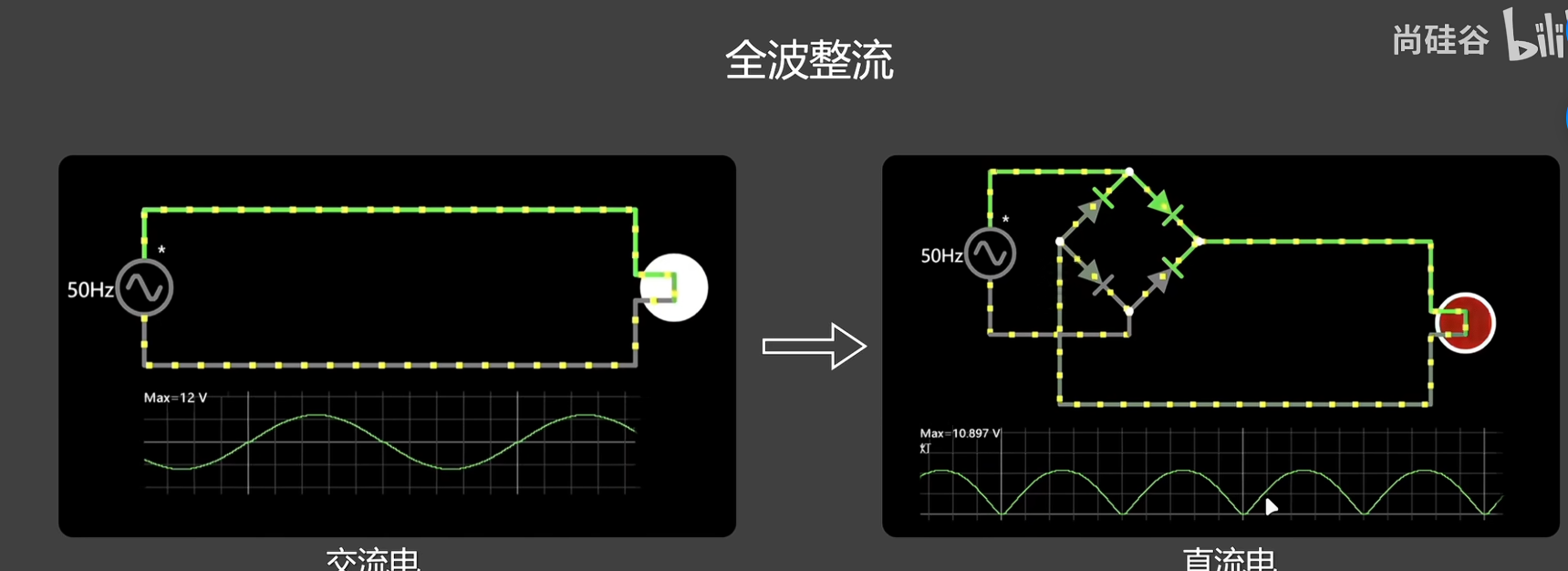

      请添加图片描述

  2. 防倒灌:太阳能电池板

  3. 防反接:有些对电流方向敏感的元器件

3.1.2关键参数

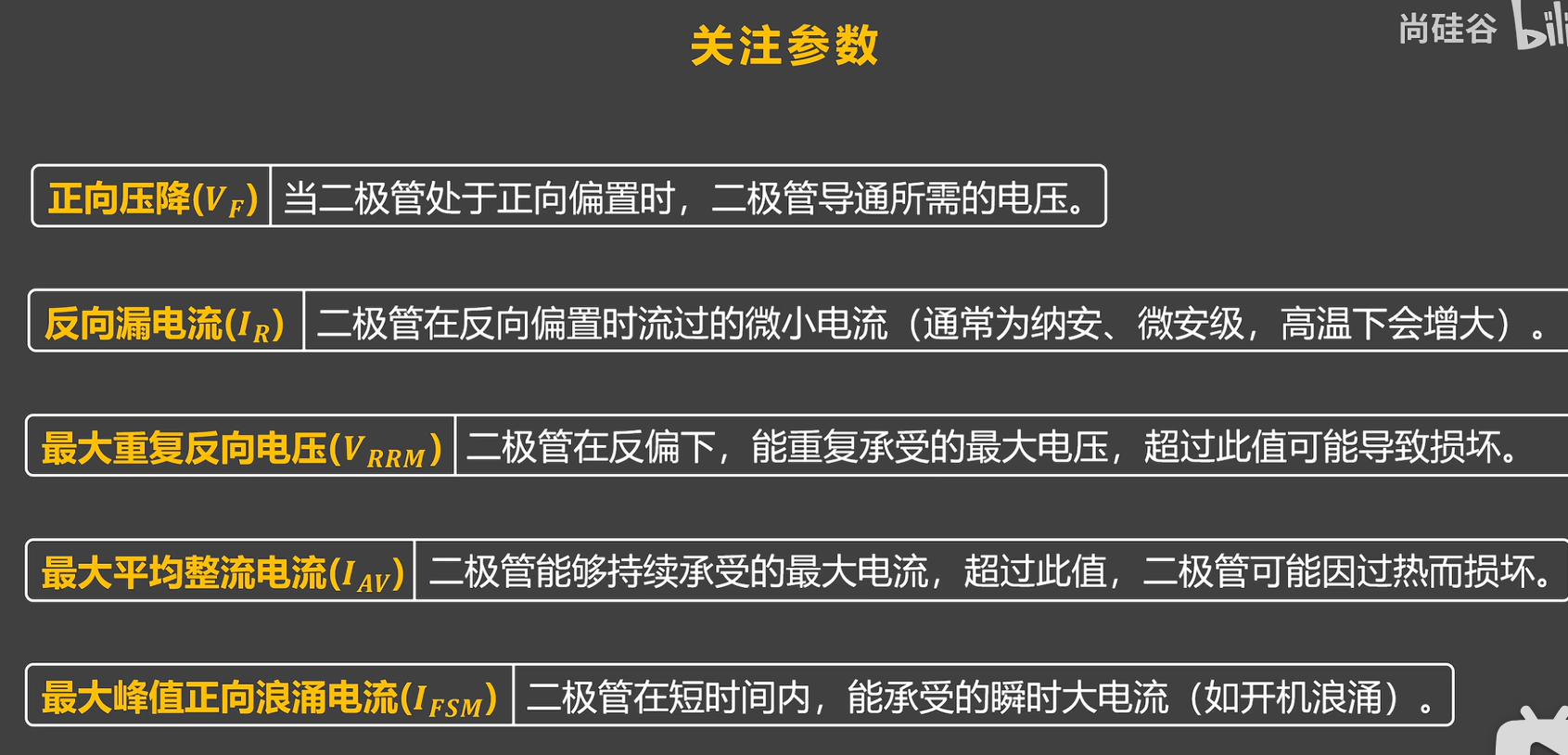

请添加图片描述

3.2稳压二极管

3.2.1作用

电压反向击穿后会有一段稳定期 请添加图片描述

3.2.2关键参数

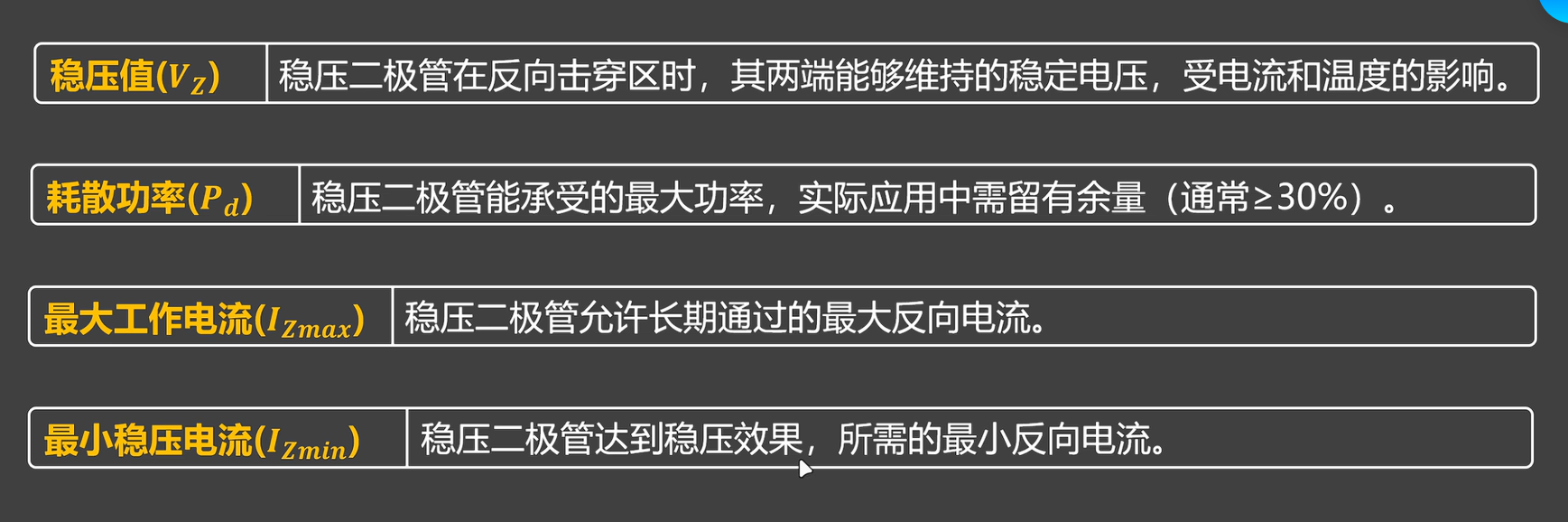

请添加图片描述

3.3发光二极管

3.3.1用途

发出各种光
请添加图片描述

3.3.2 关键参数

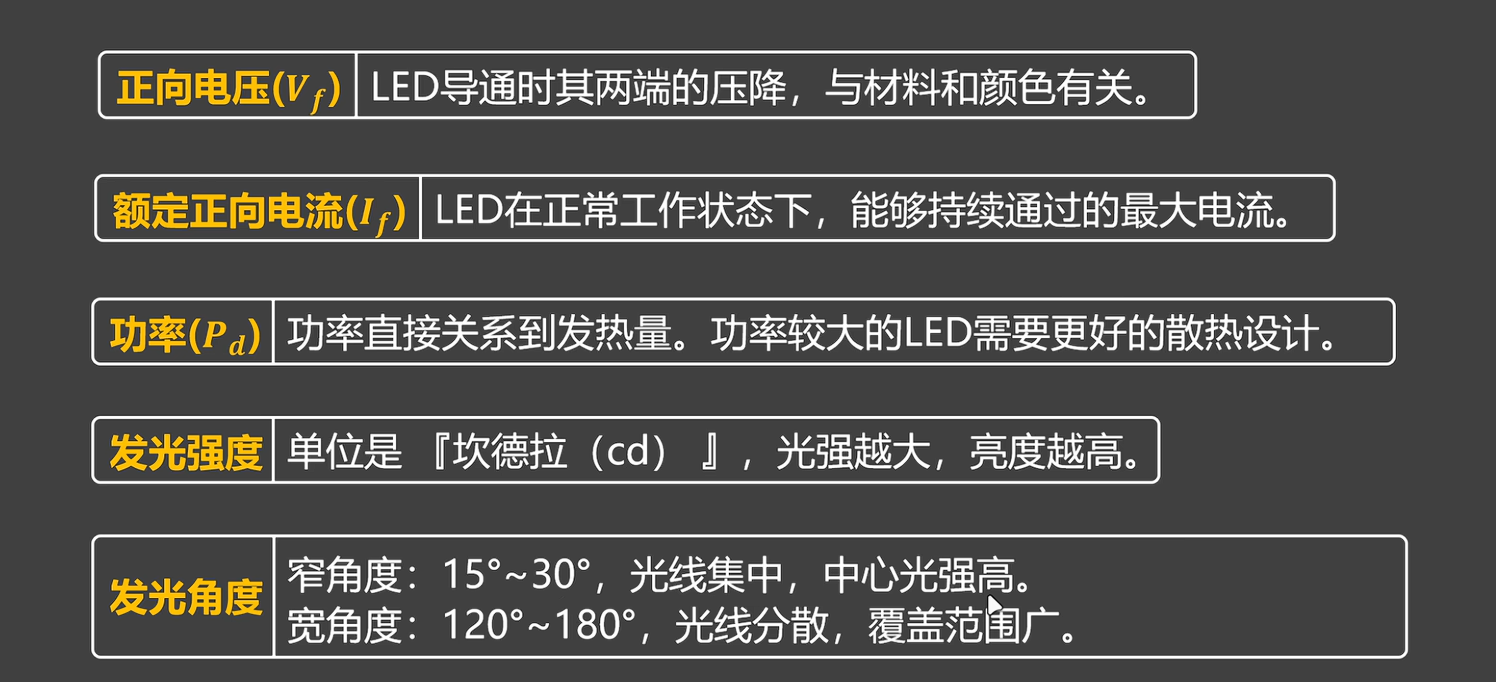

请添加图片描述

3.3.3计算限流电阻

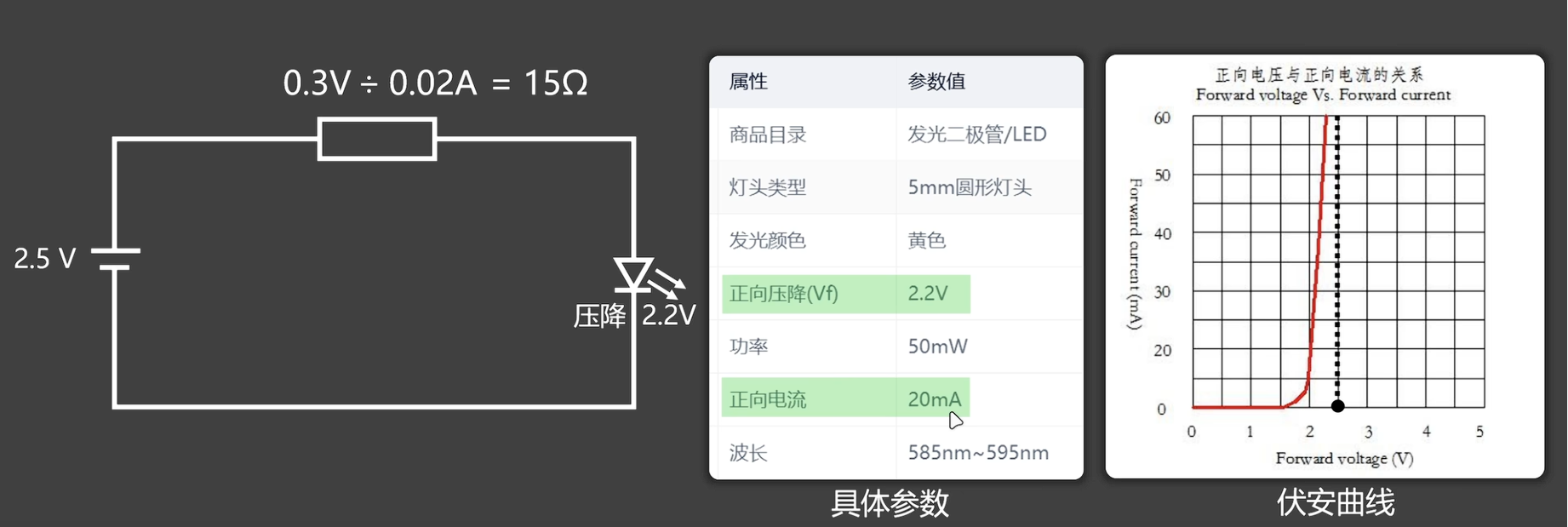

为什么:led灯正向导通后电流很容易急速增加 怎么算:保守的算 !请添加图片描述
