基于51单片机的无线通信智能定时插座 本系统采用STC89C52RC单片机为主控制器，由DS1302时钟芯片、SIM900A模块、DS18B20温度传感器、LCD1602液晶屏、ADE7755电能计量模块组成 有四个按键为减键、加键、选择键、设置键。 单独一个按键为复位按键。 DS1302时钟芯片，自带3V纽扣电池，当系统掉电后，纽扣电池供电给时钟芯片继续工作，再次上电无需重新设置时间。 ADE7755能够计量插在排插上用电器电能。 LCD1602液晶可以显示时、分、秒、温度和电能。 采用DS18B20温度传感器测温度，可以在LCD显示测到的温度。 可以设置5个开关开的时间和5个开关关的时间，每一个时间都可以单独设置成是否工作有效,设定的时间并具有掉电保存功能，保存在STC单片机的内部，上电无需重新设置。 继电器吸合指示灯亮实现开关开，继电器断开指示灯灭实现开关关，继电器外接一个排插。 具有自动模式和手动模式，手动模式下按加、减键就可以实现开关的开和关。 开机默认是自动模式，当现在的时间和设置开的时间一致时,继电器工作打开开关，当现在的时候和设置关的时间一致继电器断开关闭开关。 可以通过手机发送短信获取插座状态、温度、电能信息，可以发送短信控制继电器开关。 温度超过40℃会自动关闭继电器并给手机发送报警短信。 资料

最近搞了个基于51单片机的无线通信智能定时插座，感觉挺有意思，跟大家分享下。

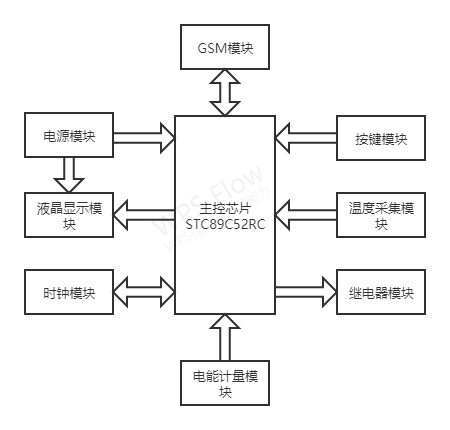

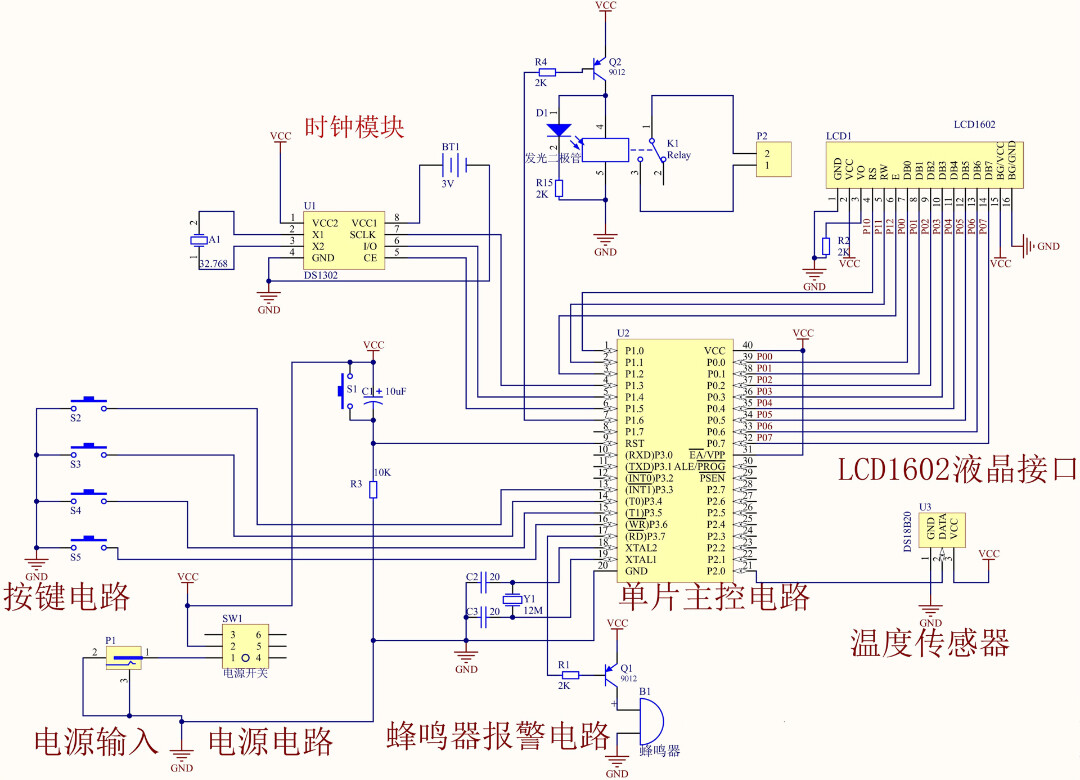

这个系统的核心是STC89C52RC单片机 ，围绕它搭配了一堆实用的模块，像DS1302时钟芯片、SIM900A模块、DS18B20温度传感器、LCD1602液晶屏，还有ADE7755电能计量模块 。

先说说按键部分，有四个功能键，分别是减键、加键、选择键、设置键 ，还有个单独的复位按键。这几个按键承担着人机交互的重任，通过它们我们可以轻松设置定时插座的各种参数。

DS1302时钟芯片很贴心，自带3V纽扣电池。系统掉电的时候，纽扣电池就开始工作，保证时钟芯片继续运行，再次上电时就不用重新设置时间了，代码里大概是这样设置的：

// 假设定义了DS1302相关的引脚
sbit SCK = P1^0;
sbit IO = P1^1;
sbit CE = P1^2;

// 写入一个字节到DS1302
void Write_DS1302_Byte(unsigned char dat) {
    unsigned char i;
    for (i = 0; i < 8; i++) {
        IO = dat & 0x01;
        SCK = 1;
        dat >>= 1;
        SCK = 0;
    }
}

这段代码就是往DS1302里写数据的，先把数据一位一位拿出来，通过IO引脚送进去，SCK引脚负责控制数据传输的节奏。

基于51单片机的无线通信智能定时插座 本系统采用STC89C52RC单片机为主控制器，由DS1302时钟芯片、SIM900A模块、DS18B20温度传感器、LCD1602液晶屏、ADE7755电能计量模块组成 有四个按键为减键、加键、选择键、设置键。 单独一个按键为复位按键。 DS1302时钟芯片，自带3V纽扣电池，当系统掉电后，纽扣电池供电给时钟芯片继续工作，再次上电无需重新设置时间。 ADE7755能够计量插在排插上用电器电能。 LCD1602液晶可以显示时、分、秒、温度和电能。 采用DS18B20温度传感器测温度，可以在LCD显示测到的温度。 可以设置5个开关开的时间和5个开关关的时间，每一个时间都可以单独设置成是否工作有效,设定的时间并具有掉电保存功能，保存在STC单片机的内部，上电无需重新设置。 继电器吸合指示灯亮实现开关开，继电器断开指示灯灭实现开关关，继电器外接一个排插。 具有自动模式和手动模式，手动模式下按加、减键就可以实现开关的开和关。 开机默认是自动模式，当现在的时间和设置开的时间一致时,继电器工作打开开关，当现在的时候和设置关的时间一致继电器断开关闭开关。 可以通过手机发送短信获取插座状态、温度、电能信息，可以发送短信控制继电器开关。 温度超过40℃会自动关闭继电器并给手机发送报警短信。 资料

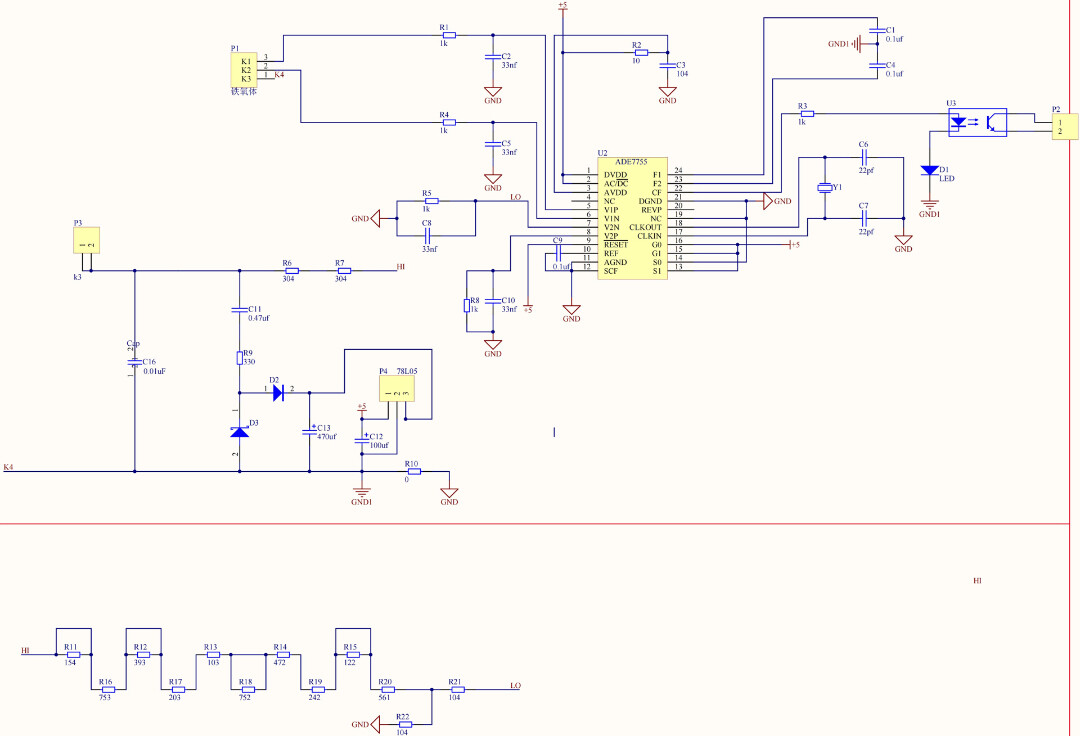

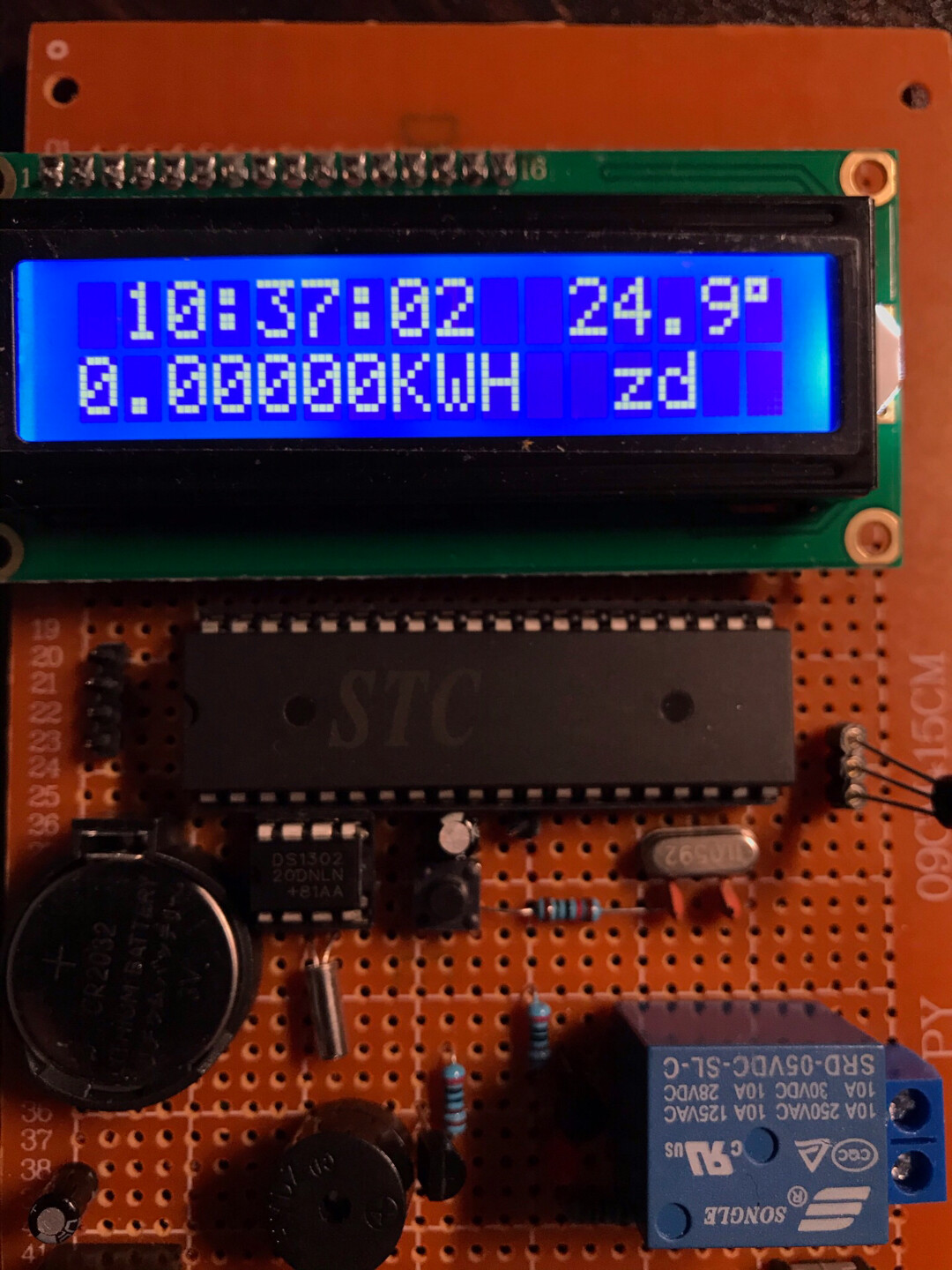

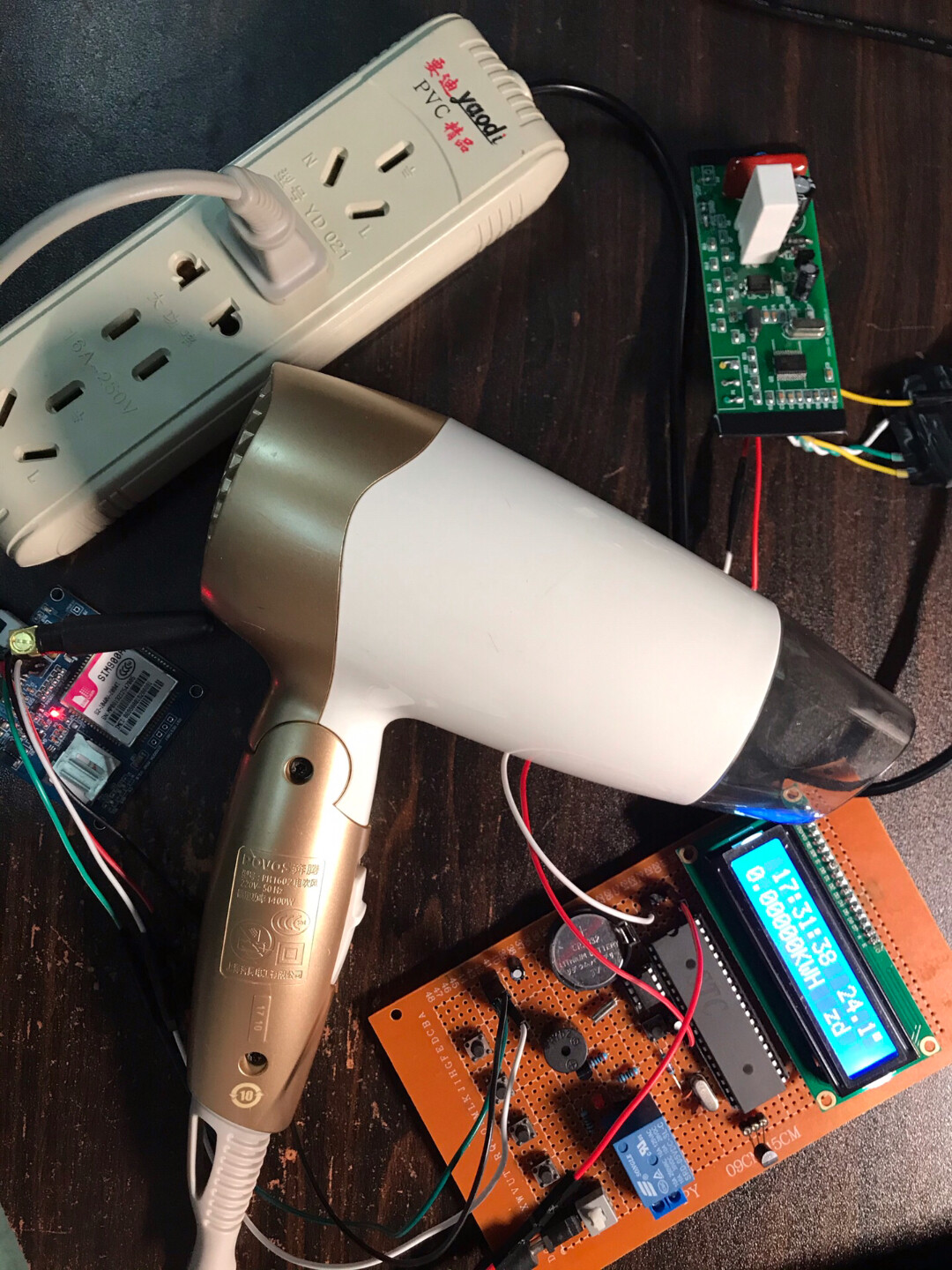

ADE7755这个模块能精准计量插在排插上用电器的电能 ，LCD1602液晶则把时、分、秒、温度和电能这些信息都清晰地显示出来。DS18B20温度传感器负责测量温度，并在LCD上展示。

// 读取DS18B20温度的代码片段
bit Init_DS18B20(void) {
    bit status;
    DQ = 1;
    _nop_();
    _nop_();
    DQ = 0;
    // 拉低总线480us - 960us
    delay_18B20(60);
    DQ = 1;
    // 释放总线
    delay_18B20(6);
    status = DQ;
    // 读取DS18B20的响应信号
    delay_18B20(45);
    return status;
}

这个初始化DS18B20的代码，先拉低总线一段时间，然后释放，再读取DS18B20的响应信号，判断是否初始化成功。

插座可以设置5个开关开的时间和5个开关关的时间，每个时间都能单独设置是否有效，设定的时间还能掉电保存，存在STC单片机内部，上电不用重设。

继电器的控制也很关键，吸合指示灯亮开关开，断开指示灯灭开关关，继电器外接排插。系统有自动和手动两种模式，手动模式下按加、减键就能控制开关。开机默认自动模式，时间到了就自动控制继电器开关。

// 手动模式下控制继电器开关示例代码
if (mode == MANUAL_MODE) {
    if (key == KEY_ADD) {
        // 继电器开
        RELAY = 1;
        LED = 1;
    } else if (key == KEY_SUB) {
        // 继电器关
        RELAY = 0;
        LED = 0;
    }
}

这段代码就是在手动模式下，根据按下的加键或减键来控制继电器和指示灯。

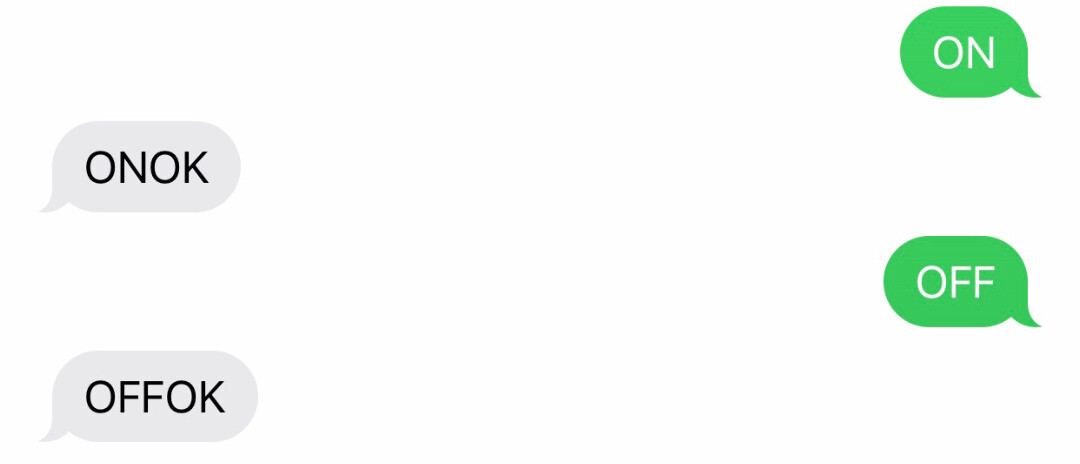

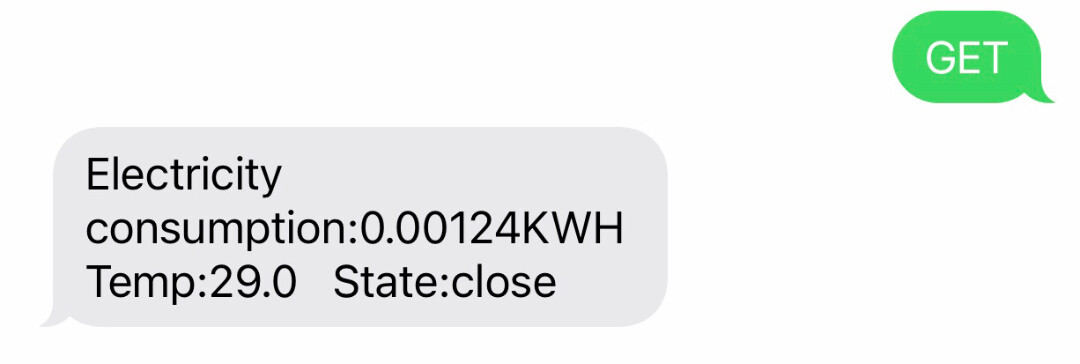

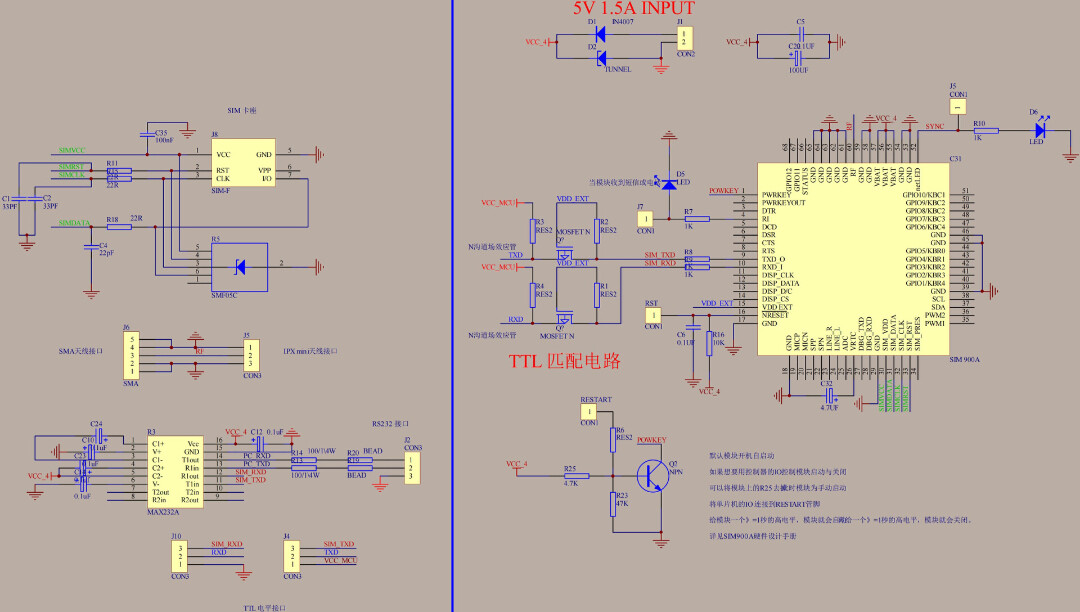

还有个很酷的功能，能通过手机发短信获取插座状态、温度、电能信息，也能发短信控制继电器开关。温度超过40℃还会自动关继电器并给手机发报警短信，这就靠SIM900A模块来实现短信功能啦。

// 发送短信的部分代码示例
void send_sms(char *phone_number, char *message) {
    // 初始化串口与SIM900A通信
    UART_Init();
    // 发送AT指令设置短信格式为文本模式
    send_at_command("AT+CMGF=1", "OK", 100);
    // 设置接收短信的号码
    char command[30];
    sprintf(command, "AT+CMGS=\"%s\"", phone_number);
    send_at_command(command, ">", 100);
    // 发送短信内容
    send_string(message);
    // 发送Ctrl+Z结束短信发送
    send_char(0x1A);
    delay(2000);
}

这段代码就是利用串口和SIM900A模块来发送短信，先设置短信格式，再指定接收号码，最后发送内容。

总之，这个基于51单片机的无线通信智能定时插座功能丰富，无论是日常生活用电管理还是一些小型项目应用，都挺实用。后续还可以继续优化，加些更有趣的功能，大家要是有啥想法，欢迎一起交流呀！
