基于51的MQ2+ADC082烟雾声光报警 项目简介：该项目是基于51单片机和ADC0832模块设计的一种能实时显示烟雾如MQ-2等传感器的浓度、超阈值报警的解决方案！该类方案通常应用于家庭、工厂、办公楼等地方的防火！ 项目实现原理：通过ADC0832数模转换模块，将如MQ-2等烟雾传感器采集的模拟量转换为单片机可以解读的数字量，并经过单片机内部的主控程序，实现超阈值报警、实时显示烟雾值、并且具有三档烟雾显示报警功能！ 使用器件：液晶1602、 MQ-2烟雾传感器、ADC0832、扬声器、LED 探测范围：300-10000ppm 附加显示 r、z、q三档 清单：代码+仿真图

烟雾报警器这玩意儿现在基本是家庭安全标配了。今天咱们来拆解一个基于51单片机的方案，用MQ-2传感器搭配ADC0832实现三档浓度报警。别看元器件清单简单，里头的门道可不少。

硬件配置上，LCD1602负责显示实时浓度值和r（低）、z（中）、q（高）三档状态，MQ-2传感器探头直接怼在需要监测的位置，ADC0832这个老古董模数转换芯片负责把模拟信号翻译成单片机听得懂的数字信号。扬声器和LED组成了声光报警系统，实测在5米范围内报警声清晰可辨。

先看核心的ADC数据采集部分。ADC0832是典型的串行输出ADC，和51的IO口配合需要严格时序控制。下面这段驱动代码用P1口模拟了时钟信号：

unsigned char readADC(bit CH){
    unsigned char dat = 0;
    ADC_CS = 0; // 片选使能
    ADC_CLK = 0;
    ADC_DO = 1;

    // 选择通道
    ADC_CLK = 1;
    ADC_DO = CH;
    ADC_CLK = 0;

    // 读取数据
    for(int i=0; i<8; i++){
        ADC_CLK = 1;
        dat <<= 1;
        dat |= ADC_DI;
        ADC_CLK = 0;
    }
    ADC_CS = 1; // 关闭片选
    return dat;
}

这里有个骚操作——通过DO引脚先发一个通道选择信号，然后立即切换成输入模式读取数据。注意时钟信号的下降沿采样，这个时序要是错了整个数据就乱套。

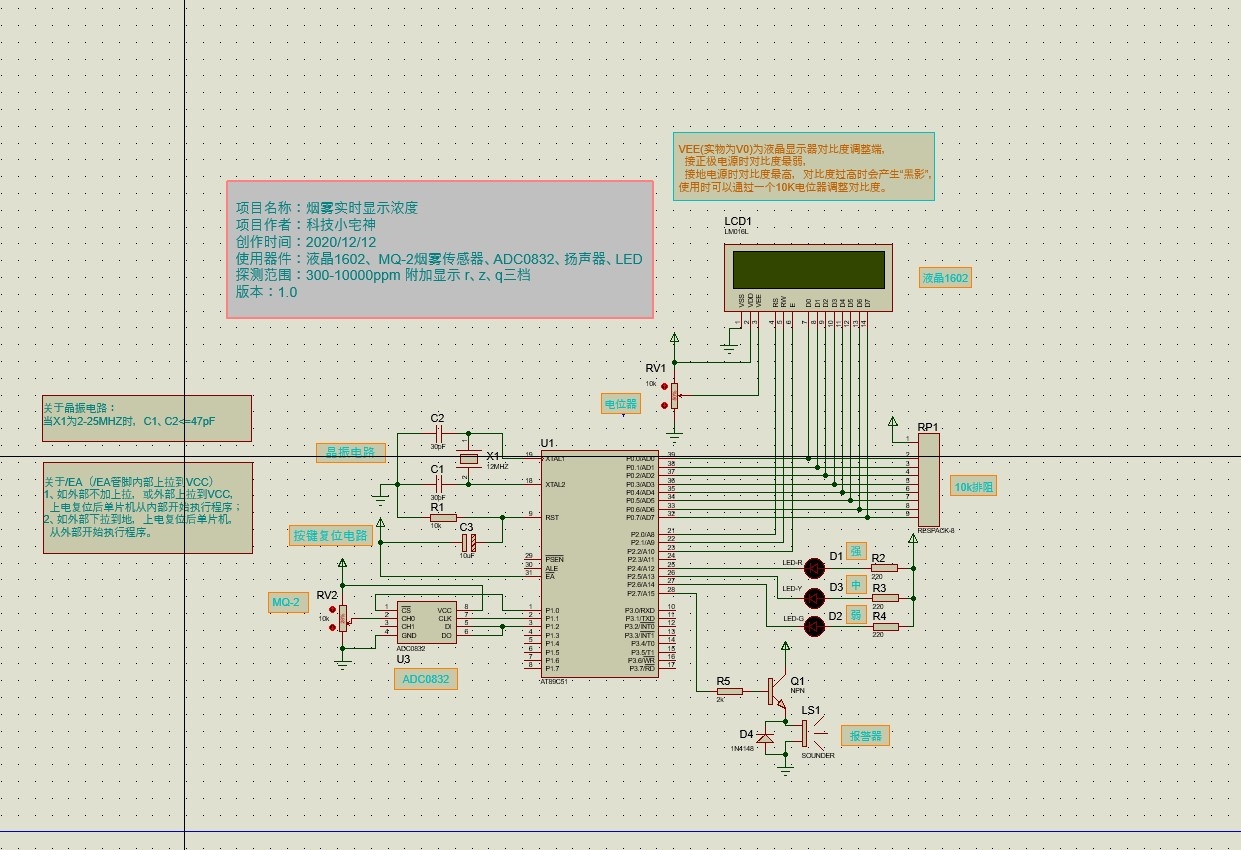

基于51的MQ2+ADC082烟雾声光报警 项目简介：该项目是基于51单片机和ADC0832模块设计的一种能实时显示烟雾如MQ-2等传感器的浓度、超阈值报警的解决方案！该类方案通常应用于家庭、工厂、办公楼等地方的防火！ 项目实现原理：通过ADC0832数模转换模块，将如MQ-2等烟雾传感器采集的模拟量转换为单片机可以解读的数字量，并经过单片机内部的主控程序，实现超阈值报警、实时显示烟雾值、并且具有三档烟雾显示报警功能！ 使用器件：液晶1602、 MQ-2烟雾传感器、ADC0832、扬声器、LED 探测范围：300-10000ppm 附加显示 r、z、q三档 清单：代码+仿真图

浓度分级显示是项目的亮点。在1602液晶上除了显示实时数值，右侧还用特殊字符表示三档状态：

void updateDisplay(){
    lcd_gotoxy(0,0);
    lcd_puts("Smoke:");
    lcd_putnum(smokeValue); // 显示ADC原始值

    lcd_gotoxy(13,0);
    if(smokeValue < 150) lcd_data('r');
    else if(smokeValue < 200) lcd_data('z');
    else lcd_data('q');
}

这里的分档阈值需要根据实际环境校准。有个坑要注意——MQ-2传感器的预热时间需要至少30秒，刚上电时的读数是不准的，代码里得做延时处理。

报警模块玩了个小花样，用PWM控制蜂鸣器频率实现多音调报警。当浓度进入不同等级时，不仅LED闪烁频率变化，报警音调也跟着升级：

void alarmControl(){
    if(alarmLevel == 0){
        BUZZER = 0; // 关闭蜂鸣器
        LED = 0;
    }else{
        // 根据报警级别改变闪烁频率
        static unsigned int cnt;
        if(++cnt >= 1000/(alarmLevel*2)){
            LED = ~LED;
            BUZZER = ~BUZZER;
            cnt = 0;
        }
    }
}

实测中发现直接用IO口驱动蜂鸣器声音太小，后来加了个三极管放大电路才达到要求。LED这边并联了个470Ω电阻，防止电流过大烧IO口。

调试时遇到的玄学问题：ADC读数偶尔会跳变。最后发现是电源问题——传感器和单片机共用电源时，ADC参考电压被拉低。解决方法是在ADC0832的VREF脚并了个100uF的电解电容，立马稳定了。

这个方案虽然用的都是基础元件，但三档报警的设计在实际场景中很实用。比如厨房偶尔油烟大了触发低档报警，真着火时高档报警能及时提醒。代码量不大但五脏俱全，拿来当毕业设计或者课程实验都挺合适。
