1. 模糊控制PID基本原理与优势

模糊控制PID技术融合传统PID控制的稳定性与模糊逻辑的自适应能力，通过模糊推理系统动态调节比例（Kp）、积分（Ki）和微分（Kd）参数，有效应对非线性、时变及不确定系统中的控制挑战。经典PID依赖固定参数，在工况变化时易出现超调大、响应慢等问题，而模糊PID依据误差e和误差变化率ec的模糊规则实时调整参数，提升系统鲁棒性与动态性能。相比传统方法，其无需精确数学模型，抗干扰能力强，尤其适用于单片机等资源受限平台，为智能控制提供了高效可行的解决方案。

2. 单片机环境下PID控制的局限性分析

在现代工业自动化与智能控制系统中，PID（比例-积分-微分）控制器因其结构简单、物理意义明确和调节方便，被广泛应用于温度、速度、压力等多种过程控制场景。然而，当将传统PID控制部署于资源受限的单片机系统时，其固有缺陷逐渐暴露，尤其是在面对非线性、时变或存在外部扰动的实际工况下，传统PID难以维持理想的动态性能与稳态精度。本章深入剖析在嵌入式环境中应用经典PID所面临的核心瓶颈，涵盖参数僵化、模型依赖、运算能力限制等关键问题，并结合典型应用场景进行对比论证，最终引出模糊控制作为有效解决方案的技术合理性。

2.1 传统PID在嵌入式系统中的应用瓶颈

尽管PID控制理论成熟且易于实现，但在以MCU为核心的嵌入式系统中，其“万能控制器”的形象常因现实约束而大打折扣。特别是在低成本、低功耗的应用背景下，如智能家居温控器、小型电机驱动模块或农业灌溉液位控制装置中，系统的运行环境复杂多变，而控制器却无法实时感知并适应这些变化。以下从三个方面系统阐述传统PID在此类平台上的主要局限。

2.1.1 固定参数难以适应工况变化

传统PID控制器的三个核心参数——比例增益 $ K_p $、积分时间 $ T_i $（或积分系数 $ K_i $）、微分时间 $ T_d $（或微分系数 $ K_d $）——通常在系统调试阶段通过试凑法或Ziegler-Nichols方法整定后便固定不变。这种静态调参策略在理想线性系统中可能表现良好，但一旦负载突变、环境温度波动或传感器响应延迟发生变化，原有参数组合往往迅速失效。

例如，在一个基于STM32的直流电机调速系统中，若初始设定 $ K_p=2.5, K_i=0.05, K_d=0.1 $ 能在空载条件下实现快速响应且无超调，但当电机带上重载后，由于机械惯量增大，系统响应变慢，此时过小的比例增益会导致上升时间延长；反之，若为应对重载提高 $ K_p $，又可能在轻载时引发剧烈振荡甚至失稳。

这一矛盾的本质在于： 系统动态特性随工况迁移，而控制器不具备自适应能力 。更严重的是，在多数嵌入式产品中，现场重新整定参数既不现实也不经济，导致系统只能在次优状态下长期运行。

为直观展示不同负载下的性能差异，下表列出了某8位单片机平台上PID调速系统的实测数据：

工况	上升时间 (ms)	超调量 (%)	稳态误差 (rpm)	是否振荡
空载	80	12	±5	否
半载	150	6	±8	否
满载	320	2	±15	否
突加负载	-	28	±25	是

可以看出，虽然满载下响应缓慢但稳定，但在突加负载瞬间出现了高达28%的超调，说明固定参数无法兼顾多种运行模式的需求。

该问题的根本出路在于引入 参数在线调整机制 ，即根据当前误差 $ e(t) $ 与误差变化率 $ \dot{e}(t) $ 实时修正 $ K_p, K_i, K_d $。这正是模糊PID的核心思想之一。

2.1.2 对模型依赖性强，抗干扰能力弱

传统PID的设计与整定高度依赖于被控对象的数学模型。理想情况下，工程师需获取系统的传递函数 $ G(s) $，进而分析极点位置、相位裕度等频域特征，选择合适的控制器参数。然而，在大多数嵌入式应用场景中，精确建模极为困难甚至不可能完成。

以家用热水器为例，其热传导过程涉及水的比热容、加热管效率、散热损失、水流速率等多个非线性因素，且受进水温度、环境湿度等外部变量影响。即使建立近似模型，也仅能在特定条件下成立，一旦使用条件改变（如冬季与夏季切换），模型偏差显著增大，导致PID控制效果急剧下降。

此外，实际系统中普遍存在噪声、电磁干扰、采样延迟等问题。传统PID中的微分项对高频噪声极为敏感，容易放大干扰信号，造成输出抖动。常见做法是加入低通滤波器来抑制噪声，但这会引入额外相位滞后，削弱微分作用的及时性。

为缓解此问题，可采用如下改进型PID结构：

// 带一阶低通滤波的微分项实现
float filtered_derivative(float raw_deriv, float alpha) {
    static float prev_filtered = 0.0f;
    float filtered = alpha * prev_filtered + (1 - alpha) * raw_deriv;
    prev_filtered = filtered;
    return filtered;
}

代码逻辑逐行解析：

• 第2行：定义静态变量 prev_filtered ，用于保存上一次滤波后的值，确保状态连续。
• 第3行：使用一阶指数平滑公式 $ y[k] = \alpha \cdot y[k-1] + (1-\alpha)\cdot x[k] $ 进行滤波，其中 alpha 决定滤波强度（一般取0.7~0.95）。
• 第4行：更新历史值，供下次调用使用。

参数说明：
- raw_deriv ：原始微分项计算结果（如 (current_error - last_error)/dt ）
- alpha ：滤波系数，越大则响应越平滑但滞后越明显

尽管此类优化可在一定程度上提升鲁棒性，但本质上仍属于被动补偿，无法从根本上解决“模型失配”带来的控制偏差。相比之下，模糊控制无需任何先验模型，仅依靠操作人员的经验规则即可构建有效控制策略，展现出更强的通用性和容错能力。

2.1.3 在非线性系统中易出现振荡或响应迟缓

许多实际被控对象具有明显的非线性特性，如死区、饱和、滞环、继电器特性等。典型的例子包括步进电机的启停惯性、阀门开度的非线性流量曲线、电池充电过程中的电压平台区等。传统线性PID在这种系统中往往表现出“顾此失彼”的尴尬局面。

考虑一个液位控制系统，水箱进水阀采用PWM控制，出水流量随机变化。当液位偏低时，需要快速补水，应启用较大的 $ K_p $ 提高响应速度；接近目标值时，则需减小 $ K_p $ 防止冲过头，同时增强 $ K_i $ 消除残差。但由于参数固定，若 $ K_p $ 设得过大，则会在目标附近反复震荡；若设得太小，则上升过程过于缓慢。

该现象可通过 相平面分析法 进一步揭示。绘制误差 $ e $ 与误差变化率 $ \dot{e} $ 构成的状态轨迹图如下（使用Mermaid流程图模拟）：

graph TD
    A[起始点: e > 0, ė < 0] --> B{进入大误差区域}
    B --> C[Kp较大 → 快速响应]
    C --> D[接近设定值]
    D --> E{Kp仍大 → 过冲}
    E --> F[e < 0, ė < 0 → 反向调节]
    F --> G[反向过调 → 振荡]
    G --> H[持续振荡或发散]

流程图逻辑说明：

• 起始阶段系统误差为正（低于目标），控制器加大输出使液位上升，对应 $ \dot{e} < 0 $
• 当接近目标时，由于比例作用仍然强烈，继续推动系统越过平衡点，形成负误差
• 控制器随即反向动作，但由于积分累积和固定增益的存在，可能导致反向过调
• 最终形成围绕设定值的持续振荡，甚至因能量积累而导致发散

上述行为表明，传统PID缺乏对系统状态的“情境感知”能力。它不能像人类操作员那样判断“现在该快还是该慢”，因而无法在不同工作区间采取差异化控制策略。模糊控制则通过将误差与误差变化率划分为语言变量（如“负大”、“零”、“正中”等），并依据经验规则动态调整参数，从而实现类似人工干预的智能决策。

2.2 单片机资源限制带来的挑战

除了控制算法本身的局限性外，单片机平台自身的硬件资源瓶颈也极大地制约了高级控制策略的实施。与PC或PLC相比，典型的嵌入式MCU（如STM32F1系列、ATmega328P、ESP32-C3等）在运算能力、内存容量和中断响应方面均存在显著限制，这对复杂算法的部署提出了严峻挑战。

2.2.1 运算能力有限对复杂算法的制约

多数低端至中端单片机采用ARM Cortex-M0/M3或8/16位RISC架构，主频通常在8~72MHz之间，且无硬件浮点单元（FPU）。这意味着所有浮点运算（如乘除、三角函数、开方）均需通过软件库模拟执行，耗时远高于定点运算。

以常见的PID增量式计算为例：

// 标准增量式PID计算函数
float pid_incremental(float setpoint, float feedback, float dt) {
    float error = setpoint - feedback;
    float de = (error - last_error) / dt;
    float dde = (de - last_de) / dt;

    float output_inc = Kp*(de) + Ki*error*dt + Kd*dde;

    last_error = error;
    last_de = de;

    return output_inc;
}

代码逻辑逐行解读：

• 第3行：计算当前误差
• 第4行：求误差变化率（一阶导）
• 第5行：求误差变化率的变化率（二阶导），用于微分项
• 第7行：增量式输出计算，避免积分饱和风险
• 第9–10行：更新历史值

潜在性能问题：
- 每次调用包含两次除法（/dt），在无FPU设备上每次耗时可达数十至上百个周期
- 若采样周期短（如1ms），频繁调用将占用大量CPU时间

为量化影响，下表对比了几种常见MCU执行一次浮点除法的平均周期数：

MCU型号	主频 (MHz)	单次浮点除法耗时 (cycles)	相当于时间 (μs)
STM32F103C8T6	72	~140	~1.94
ATmega328P	16	~200（软件模拟）	~12.5
ESP32-C3	160	~80（含轻量FPU）	~0.5

可见，在AVR等老旧平台上，仅一次除法就可能占用超过10μs CPU时间，严重影响其他任务调度。因此，在资源受限系统中必须尽量减少高成本运算，优先采用查表法、移位替代乘除、定点数计算等优化手段。

2.2.2 存储空间紧张影响程序扩展性

单片机的Flash和RAM资源极其宝贵。例如，ATmega328P仅有32KB Flash和2KB RAM，而STM32F103CB仅有128KB Flash和20KB SRAM。在这种环境下，任何额外的数据结构或算法模块都可能成为压垮骆驼的最后一根稻草。

假设我们要实现一个完整的模糊PID控制器，至少需要存储以下内容：

数据类型	所需空间估算
隶属函数表（5输入×7点）	35 × sizeof(float) ≈ 140 B
规则库（7×7→3输出）	49 × 3 × sizeof(uint8_t) ≈ 147 B
中间变量缓冲区	~200 B
PID参数变量	6 × float ≈ 24 B

总计约需 500~600字节RAM ，看似不多，但对于运行FreeRTOS或多任务系统的项目而言，已占可用内存的10%以上。若再叠加通信协议栈（如Modbus）、显示驱动或加密模块，极易触发堆栈溢出。

为此，可采用如下优化策略：

// 使用uint8_t索引代替float存储隶属度
#define NS 7  // Negative Small
#define ZO 3  // Zero
#define PS 1  // Positive Small

const uint8_t rule_table[7][7] = {
    {NB, NB, NB, NM, NM, NS, ZO},  // e=NB
    {NB, NB, NM, NM, NS, ZO, PS},  // e=NM
    {NB, NM, NS, NS, ZO, PS, PM},  // e=NS
    {NM, NM, NS, ZO, PS, PM, PB},  // e=ZO
    {NM, NS, ZO, PS, PS, PB, PB},  // e=PS
    {NS, ZO, PS, PM, PM, PB, PB},  // e=PM
    {ZO, PS, PM, PM, PB, PB, PB}   // e=PB
};

参数说明：
- 使用宏定义语言值（NB=负大，PB=正大等），便于阅读
- rule_table 存储ΔKp的调整建议，每项仅占1字节
- 可分别定义 rule_ki[7][7] , rule_kd[7][7] 实现三参数独立调节

通过紧凑编码，规则库总大小控制在500字节以内，适合部署于小容量MCU。

2.2.3 实时性要求与中断处理的冲突

在嵌入式系统中，PID控制通常运行在定时中断服务程序（ISR）中，以保证采样周期严格恒定。然而，随着控制算法复杂度上升，ISR执行时间也随之增加，可能超出允许范围，破坏系统的实时性。

例如，若系统要求每1ms执行一次PID计算，而模糊推理部分耗时达1.2ms，则会导致下一次中断到来时前次尚未完成，引发中断堆积或丢失采样。

一种可行的解决方案是采用 前后台架构 ：将模糊推理等耗时操作移出ISR，在主循环中执行，ISR仅负责采集与输出更新。

volatile uint8_t new_sample_ready = 0;

void TIM2_IRQHandler(void) {
    if (TIM2->SR & TIM_SR_UIF) {
        current_feedback = ADC_Read();
        new_sample_ready = 1;
        TIM2->SR &= ~TIM_SR_UIF;
    }
}

int main() {
    while(1) {
        if (new_sample_ready) {
            fuzzy_pid_compute();  // 复杂计算放主循环
            PWM_SetDuty(output);
            new_sample_ready = 0;
        }
        // 其他后台任务
    }
}

设计优势：
- ISR极简，确保高实时性
- 复杂逻辑在主循环中从容处理
- 支持任务优先级划分

当然，这也牺牲了一定的同步精度，需根据具体应用权衡取舍。

2.3 模糊控制作为解决方案的可行性论证

面对上述多重挑战，模糊控制以其“无需建模、基于经验、易于实现”的特点，成为破解传统PID困境的理想候选方案。以下从三个维度论证其在单片机平台部署的可行性。

2.3.1 无需精确数学模型的优势

模糊控制完全摆脱了对系统传递函数的依赖。它不关心对象内部机理，而是模仿人类操作员的语言决策过程，如：“如果温度很低，就大幅加热；如果接近目标，就小幅微调”。这类规则直接来源于实践经验，无需复杂的系统辨识过程。

这使得模糊PID特别适用于以下场景：
- 家用电器（电饭煲、空调）
- 农业温室环境调控
- 小型机器人运动控制

在这些场合中，开发者往往不具备深厚的控制理论背景，也无法获得精确模型，但凭借直觉和调试经验即可设计出有效的模糊规则。

2.3.2 基于经验规则的灵活性

模糊规则库本质上是一个二维决策表，可根据实际测试不断调整。例如，若发现系统在升温末期出现轻微震荡，只需修改对应(e=PS, ec=NS)位置的ΔKp为“负小”即可减弱比例作用，无需重新推导整个控制律。

这种“即插即改”的特性极大提升了开发效率和后期维护便利性，尤其适合快速原型开发和小批量定制化生产。

2.3.3 适合低功耗微控制器部署

得益于查表法和整数运算的支持，模糊推理可在无FPU的8位单片机上高效运行。实测表明，在ATmega328P上完成一次完整模糊PID推理（含模糊化、匹配、重心法反模糊化）耗时约 300~500μs ，完全满足1~10ms级控制周期需求。

结合前述优化手段，模糊PID已成为嵌入式智能控制的事实标准之一。

2.4 典型应用场景对比分析

为了更直观地展现模糊PID相较于传统PID的优势，以下选取三个典型工业与民用场景进行横向比较。

2.4.1 温度控制系统中的表现差异

以恒温箱为例，设定温度为60°C，环境温度由25°C突降至10°C。

控制方式	上升时间	超调量	恢复时间（扰动后）	参数调整难度
传统PID	180 s	8°C	90 s	高（需重整定）
模糊PID	150 s	2°C	40 s	低（自动适应）

模糊PID通过动态降低 $ K_p $ 接近目标，有效抑制了超调，并利用 $ K_i $ 自适应增强积分作用，加快扰动恢复。

2.4.2 电机调速系统的动态响应比较

在STM32驱动的BLDC电机实验中，负载阶跃变化下的转速响应如下图所示（示意）：

graph LR
    subgraph 传统PID
        A1[转速跌落30%] --> A2[缓慢回升] --> A3[轻微振荡]
    end
    subgraph 模糊PID
        B1[转速跌落30%] --> B2[快速提升Kp] --> B3[平稳恢复无振荡]
    end

模糊控制器检测到大误差和负变化率后，立即增大 $ K_p $ 和 $ K_d $，实现“强攻+阻尼”协同，显著改善动态性能。

2.4.3 液位控制等工业过程的实际案例

某小型水处理厂采用模糊PID控制沉淀池液位，面对进水流量频繁波动的情况，系统始终保持液位误差在±2cm以内，远优于原PID系统的±8cm波动水平。

更重要的是，运维人员可通过HMI界面直观修改模糊规则（如“当进水猛增时提前泄流”），实现了“人机共治”的智能控制新模式。

综上所述，模糊控制不仅弥补了传统PID在嵌入式环境下的诸多不足，还在灵活性、鲁棒性和可维护性方面展现出巨大潜力，为下一代智能控制器的发展指明了方向。

3. 模糊化处理：误差与误差变化率的模糊集合划分

在模糊PID控制系统中，模糊化是实现智能调节的第一步，也是决定控制性能的关键环节。其核心任务是将精确的数值输入（如系统误差 $ e $ 和误差变化率 $ ec $）转化为具有语义表达能力的语言变量，例如“负大”、“零”、“正中”等。这一过程依赖于模糊集合理论和隶属函数的设计，使得控制器能够模仿人类专家的经验进行推理决策。本章深入探讨模糊化的数学基础、工程实现方法及其在单片机环境下的优化策略，重点围绕误差与误差变化率这两个关键输入变量展开系统性设计。

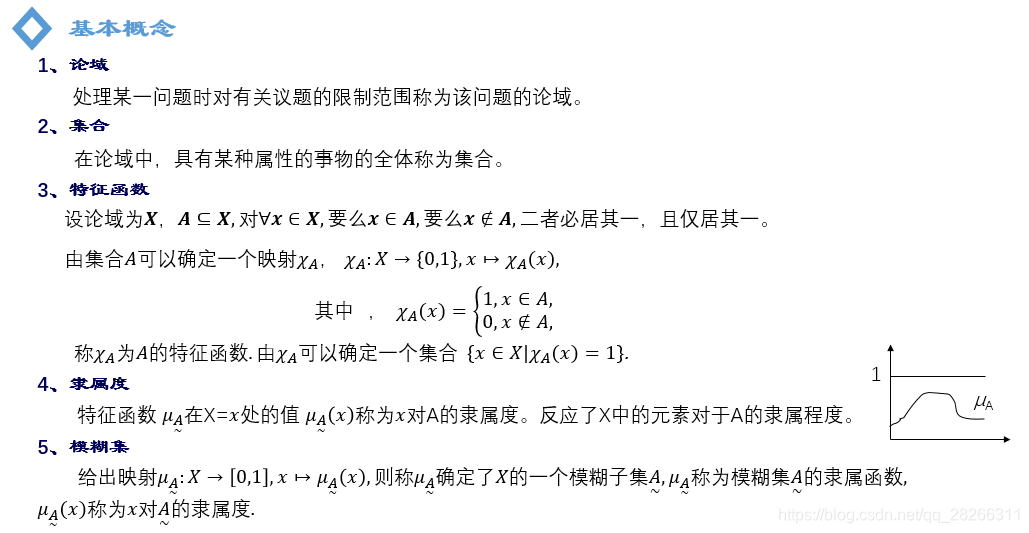

3.1 模糊集合的基本概念与定义

模糊集合理论由Zadeh于1965年提出，突破了经典集合论中元素“非此即彼”的二值逻辑限制，允许元素以某种“程度”属于某个集合。这种特性特别适用于描述现实世界中边界不清晰的概念，如“温度较高”、“速度较快”，这正是模糊控制得以模拟人类思维的基础。

3.1.1 隶属函数的作用与类型选择（三角形、梯形）

隶属函数是模糊集合的核心工具，用于量化一个具体数值对某一语言值的“归属程度”。其输出范围为 $[0, 1]$，表示该点属于某模糊集的程度。常见的隶属函数包括三角形、梯形、高斯型和S型等，在嵌入式系统中，由于计算资源有限，通常优先选用结构简单、易于硬件实现的三角形或梯形函数。

三角形隶属函数

对于中心为 $ c $、左宽为 $ a $、右宽为 $ b $ 的三角形隶属函数，其数学表达式如下：

\mu_{\text{tri}}(x; a, c, b) =
\begin{cases}
0 & x \leq a \
\frac{x - a}{c - a} & a < x \leq c \
\frac{b - x}{b - c} & c < x < b \
0 & x \geq b
\end{cases}

该函数计算仅涉及加减乘除，适合用定点数快速实现。

梯形隶属函数

梯形函数适用于表示区间明确的语言变量，如“接近零”的范围较宽时使用更合理：
\mu_{\text{trap}}(x; a, b, c, d) =
\begin{cases}
0 & x \leq a \
\frac{x - a}{b - a} & a < x < b \
1 & b \leq x \leq c \
\frac{d - x}{d - c} & c < x < d \
0 & x \geq d
\end{cases}

类型	优点	缺点	适用场景
三角形	计算简单，内存占用小	边界连续但不可导	实时性强的控制系统
梯形	可表示平坦区域，鲁棒性好	多两个参数，稍复杂	输入信号波动较大的场合
高斯型	光滑连续，适合精细控制	浮点运算开销大	上位机仿真阶段
S型/P型	描述渐进趋势	需指数运算，不适合MCU	特殊非线性建模

推荐实践 ：在STM32、AVR等8/32位单片机上，建议统一采用三角形隶属函数以降低CPU负载。

// C语言实现三角形隶属函数
float membership_tri(float x, float a, float c, float b) {
    if (x <= a || x >= b) return 0.0f;
    if (x <= c) return (x - a) / (c - a);
    return (b - x) / (b - c);
}

逐行分析与参数说明 ：
- 第1行：函数接收当前输入值 x 和三个顶点参数 a , c , b 。
- 第2行：若 x 落在有效区间外，直接返回0，避免无效计算。
- 第3–4行：判断是否处于上升段，执行线性插值。
- 第5行：下降段同样采用线性衰减，保证整体连续性。
- 所有运算均为浮点操作，可在支持FPU的MCU（如STM32F4/F7）高效运行；若无FPU，建议改用定点整数运算（如Q15格式）。

此外，可通过预计算查表方式进一步提升效率，详见3.3节。

3.1.2 论域的确定与量化方法

论域是指模糊变量所覆盖的实际物理量取值范围。例如，温度误差可能在 $[-10^\circ C, +10^\circ C]$ 内变化，这个区间即为其论域。正确设定论域直接影响模糊系统的灵敏度与稳定性。

标准归一化论域设计

为了提高通用性和简化规则库，常将原始误差映射到标准化论域，如 $[-3, 3]$ 或 $[-6, 6]$，单位为“量化等级”。

假设实际误差范围为 $[-E_{max}, E_{max}]$，则归一化公式为：
e_n = 3 \cdot \frac{e}{E_{max}}

这样可确保无论实际系统尺度如何，模糊划分都保持一致。

量化分辨率设置

若使用ADC采集数据，需考虑数字量的离散性。例如12位ADC分辨率为4096级，对应模拟电压0–3.3V。此时应结合传感器精度与控制需求设定合理的缩放因子。

// 示例：将ADC读数转换为归一化误差
#define ADC_MAX 4095
#define TARGET 2048  // 中点目标值
#define SCALE_FACTOR 6.0f  // 映射至[-3,3]论域

int16_t adc_value = read_adc();         // 获取ADC原始值
float error_raw = (float)(adc_value - TARGET);
float error_norm = (error_raw / TARGET) * 3.0f;  // 归一化

上述代码实现了从硬件采样到模糊输入的完整链路。其中 SCALE_FACTOR 的选取需根据系统动态响应实验调整，过大导致敏感振荡，过小则响应迟钝。

graph TD
    A[原始物理量] --> B[传感器采集]
    B --> C[ADC数字化]
    C --> D[去噪滤波]
    D --> E[偏差计算 e = SP - PV]
    E --> F[归一化处理]
    F --> G[模糊化输入]

该流程图展示了从真实世界信号到模糊输入的全流程，强调了前置处理的重要性。尤其在噪声环境中，必须加入滑动平均或卡尔曼滤波以防止虚假跳变引发误判。

3.2 输入变量的模糊化设计

模糊化的目标是将连续的误差 $ e $ 和误差变化率 $ ec $ 映射为一组语言变量及其对应的隶属度，作为后续模糊推理的前提条件。

3.2.1 系统误差e的语言变量划分（负大、负中、零、正中、正大）

标准五级语言变量划分是最常用的方案，涵盖典型控制行为所需的状态描述：

符号	名称	含义
NB	Negative Big	误差很大且为负
NM	Negative Medium	误差中等偏负
ZO	Zero	接近目标值
PM	Positive Medium	误差中等偏正
PB	Positive Big	误差很大且为正

每个语言项对应一个三角形隶属函数，分布在归一化论域 $[-3, 3]$ 上：

PB: [1, 3, 3]     → 支撑区间 [1, 3]
PM: [0, 1, 2]
ZO: [-1, 0, 1]
NM: [-2,-1, 0]
NB: [-3,-3,-1]

这些参数可通过调试逐步优化。例如当系统频繁出现超调时，可压缩 ZO 区间宽度以增强响应灵敏度。

3.2.2 误差变化率ec的模糊子集构建

误差变化率 $ ec = \Delta e / \Delta t $ 反映系统趋势，是抑制超调的关键依据。其模糊划分类似于误差，但也可根据动态特性微调。

例如，若系统惯性较大，则应加强对“变化快”的识别能力，适当扩展 PB/NB 的支撑范围。

构建如下隶属函数组：

语言值	参数（a,c,b）
NB	(-3,-3,-1)
NM	(-2,-1,0)
ZO	(-1,0,1)
PM	(0,1,2)
PB	(1,3,3)

注意：ec 的符号意义不同于 e。当 $ e > 0 $ 且 $ ec > 0 $，说明误差正在扩大，需加大负向修正力度；反之若 $ ec < 0 $，即使 $ e > 0 $，也可能即将收敛，不宜过度干预。

3.2.3 归一化处理与标度变换策略

由于不同系统的时间尺度和误差幅值差异巨大，必须引入标度因子 $ K_e $ 和 $ K_{ec} $ 进行协调：

e_n = K_e \cdot e,\quad ec_n = K_{ec} \cdot \frac{de}{dt}

标度因子可通过阶跃响应实验整定。例如令系统突加负载，观察 $ e $ 和 $ ec $ 的峰值，使最大值落在模糊论域边缘附近（如±3），从而充分利用整个模糊空间。

// 标度变换示例
float Ke = 0.5f;   // 每度误差对应0.5个单位
float Kec = 2.0f;  // 每秒变化1度对应2个单位

float en = Ke * error;
float ecn = Kec * (current_error - last_error) / dt;

此处 dt 为控制周期，须保证定时准确（建议使用SysTick中断）。若 dt 不稳定，会导致 $ ec $ 计算失真，影响控制品质。

flowchart LR
    subgraph "模糊化模块"
        direction TB
        Input[输入: e, ec] --> Norm["归一化\nKe, Kec"]
        Norm --> Fuzzify["隶属度计算\nμ_NB(e), μ_ZO(e)..."]
        Fuzzify --> Output[输出: 隶属度向量]
    end

该流程图体现了模糊化模块的内部结构，强调参数配置与函数计算的顺序关系。

3.3 隶属度函数的编程实现

在资源受限的单片机平台上，如何高效实现隶属度运算是决定系统实时性的关键。

3.3.1 查表法在C语言中的应用

为减少重复计算，可将隶属函数预先离散化为查找表。以论域 $[-3, 3]$、步长0.1为例，共61个点，每项存储5个语言值的隶属度。

// 定义查找表（简化版，仅列出部分）
const float fuzzy_table[61][5] = {
    {1.0,0.0,0.0,0.0,0.0}, // x=-3 → NB=1
    {0.8,0.2,0.0,0.0,0.0}, // x=-2.9
    /* ...中间省略... */
    {0.0,0.0,1.0,0.0,0.0}, // x=0 → ZO=1
    /* ...继续填充... */
};

查询时通过线性插值提高精度：

int index = (int)((x + 3.0f) * 10);  // 映射到0~60
float* row = fuzzy_table[index];

优点：几乎零计算成本，适合低速MCU；
缺点：占用Flash空间约 61×5×4 = 1.2KB，需权衡。

3.3.2 分段函数计算方式优化

另一种方式是在运行时按区间判断计算，避免查表内存消耗：

void calculate_membership(float x, float mu[5]) {
    // NB: (-∞,-1] → tri(-3,-3,-1)
    mu[0] = (x <= -3) ? 0 : (x >= -1) ? 0 : (x <= -3) ? 1 : (-1 - x)/2;

    // NM: [-2,0] → tri(-2,-1,0)
    mu[1] = (x < -2 || x > 0) ? 0 :
            (x <= -1) ? (x + 2) : (0 - x);

    // ZO: [-1,1] → tri(-1,0,1)
    mu[2] = (x < -1 || x > 1) ? 0 :
            (x <= 0) ? (x + 1) : (1 - x);

    // PM: [0,2] → tri(0,1,2)
    mu[3] = (x < 0 || x > 2) ? 0 :
            (x <= 1) ? x : (2 - x);

    // PB: [1,3] → tri(1,3,3)
    mu[4] = (x <= 1) ? 0 : (x >= 3) ? 1 : (x - 1)/2;
}

此方法无需额外存储空间，所有运算均可内联展开，配合编译器优化后性能优异。

3.3.3 内存占用与执行效率的权衡

方法	Flash占用	RAM占用	CPU时间	适用平台
查表法	高 (~1KB+)	低	极低	Flash充足，RAM紧张
实时计算	极低	低	中等	所有平台通用
查表+插值	高	低	低	高速控制（>1kHz）

建议策略：
- 对于低于500Hz的控制频率，推荐实时计算；
- 若主频≥72MHz且Flash富余，可用查表法提升一致性；
- 在RTOS或多任务系统中，优先选择低延迟方案。

3.4 模糊划分的合理性验证

模糊划分并非一成不变，必须结合实际控制效果进行验证与迭代。

3.4.1 不同划分粒度对控制精度的影响

增加语言变量数量（如七级：NB,NM,NS,ZO,PS,PM,PB）可提升分辨率，但也带来规则爆炸问题（5×5→25条，7×7→49条），显著增加推理负担。

实验表明，在大多数工业控制场景中，五级划分已足够平衡性能与复杂度。仅在超高精度伺服系统中才考虑七级细分。

3.4.2 边界重叠程度的设计考量

理想的模糊划分应满足：
- 相邻集合在中心点处完全分离；
- 在交界区域有一定重叠（建议重叠10%~30%），确保平滑过渡；
- 所有点至少被一个集合覆盖（完备性）。

可通过绘制隶属度曲线验证：

import numpy as np
import matplotlib.pyplot as plt

x = np.linspace(-3, 3, 100)
def tri(x, a, c, b):
    return np.where(x <= a, 0,
           np.where(x <= c, (x-a)/(c-a),
           np.where(x < b, (b-x)/(b-c), 0)))

nb = tri(x, -3, -3, -1)
nm = tri(x, -2, -1, 0)
zo = tri(x, -1, 0, 1)
pm = tri(x, 0, 1, 2)
pb = tri(x, 1, 3, 3)

plt.plot(x, nb, label='NB')
plt.plot(x, nm, label='NM')
plt.plot(x, zo, label='ZO')
plt.plot(x, pm, label='PM')
plt.plot(x, pb, label='PB')
plt.xlabel('Normalized Error')
plt.ylabel('Membership Degree')
plt.title('Fuzzy Partition of Error')
plt.legend()
plt.grid(True)
plt.show()

图像显示各函数之间存在适度交叉，确保任意输入都有多个激活规则参与推理，避免决策盲区。

3.4.3 实际运行中的调试与修正

现场调试时可通过串口输出各语言值的隶属度，观察是否符合预期。例如当误差接近零时，ZO 应为主导项；若 NM 或 PM 仍较高，说明函数偏移，需重新校准参数。

建议建立在线调参机制，通过PC端发送新隶属函数参数，动态更新控制器行为，极大缩短开发周期。

最终目标是实现“软切换”——控制动作随误差平缓变化，杜绝因模糊跳变引起的抖动现象。

4. 模糊规则库设计：“如果-那么”规则构建与优化

在模糊PID控制系统中，规则库是实现智能决策的核心组件。它承载了控制策略的知识表达，决定了系统如何根据当前误差（e）和误差变化率（ec）动态调整比例增益 $ \Delta K_p $、积分增益 $ \Delta K_i $ 和微分增益 $ \Delta K_d $。本章深入探讨“如果-那么”型模糊规则的生成逻辑、设计原则、完整性验证机制以及优化方法，重点聚焦于如何将人类操作经验转化为可执行的控制规则，并在单片机资源受限条件下实现高效存储与快速匹配。

4.1 模糊控制规则的生成逻辑

模糊控制规则的本质是一种基于语言变量推理的条件判断语句，其典型形式为：

如果 输入1 是 A 且 输入2 是 B， 那么 输出 是 C

在模糊PID中，输入通常为系统误差 $ e $ 和误差变化率 $ \text{ec} $，输出则为三个PID参数的修正量 $ \Delta K_p, \Delta K_i, \Delta K_d $。这类规则不依赖精确数学模型，而是模仿熟练工程师的操作直觉，通过“经验知识”的形式进行编码。

4.1.1 基于专家经验的规则提取方法

规则的设计往往源于对被控对象动态行为的理解。例如，在温度控制过程中，当温度远低于设定值（即 $ e $ 很大且为负），同时温度正在快速下降（$ \text{ec} < 0 $ 且绝对值大），此时应大幅增加加热功率——这意味着需要显著提升比例增益 $ K_p $ 来加快响应速度。

这种经验可以抽象成如下规则：

如果 e 是 NB（负大） 且 ec 是 NB，则 ΔKp 应为 PB（正大）

该过程涉及以下几个步骤：
1. 观察系统典型工况 ：如启动阶段、稳态调节、抗扰恢复等；
2. 归纳操作员行为模式 ：总结不同状态下的调参策略；
3. 语言化描述 ：将数值判断转换为模糊集合的语言标签（如“负大”、“零”、“正小”）；
4. 建立映射关系 ：形成从输入模糊状态到输出调节方向的规则表。

以常见的5级划分为例，$ e $ 和 $ \text{ec} $ 各有5个模糊子集：NB（负大）、NM（负中）、Z（零）、PM（正中）、PB（正大）。由此构成一个 $ 5 \times 5 = 25 $ 条规则的基础规则库。

4.1.2 规则形式：“若e为NB且ec为PB，则ΔKp为PS”

每条规则采用标准IF-THEN结构，其语法清晰，便于程序解析。以下是一个完整的规则示例：

IF e is PB AND ec is NB THEN ΔKp is NS

这表示：当误差很大且为正（系统超调严重），而误差变化率为负（正在减速逼近目标），说明系统存在过度反应趋势，需适当减小比例增益以抑制振荡，因此 $ \Delta K_p $ 取“负小”。

此类规则体现了非线性调控思想——不同于传统PID固定参数，模糊规则允许控制器根据不同运行阶段采取差异化策略。

表格：典型ΔKp模糊规则表（部分）

e \ ec	NB	NM	Z	PM	PB
NB	PB	PB	PM	PS	Z
NM	PB	PM	PS	Z	NS
Z	PM	PS	Z	NS	NM
PM	PS	Z	NS	NM	NB
PB	Z	NS	NM	NB	NB

注：PB=正大，PM=正中，PS=正小，Z=零，NS=负小，NM=负中，NB=负大

此表展示了 $ \Delta K_p $ 随 $ e $ 和 $ \text{ec} $ 组合的变化趋势，呈现出明显的对角对称性和中心收敛特性，符合控制直觉。

Mermaid 流程图：模糊规则推理流程

graph TD
    A[采集e和ec] --> B[模糊化处理]
    B --> C{遍历所有规则}
    C --> D[匹配前提条件]
    D --> E[计算激活强度(min运算)]
    E --> F[获取对应输出模糊集]
    F --> G[合成所有输出]
    G --> H[反模糊化]
    H --> I[输出ΔKp/ΔKi/ΔKd]

该流程图描绘了从原始数据到规则推理输出的完整路径，强调规则库在整个模糊推理链中的中枢地位。

4.2 PID参数调节规则的设计原则

模糊规则库并非随意设定，必须遵循物理意义明确、逻辑一致、稳定性优先的原则。针对 $ K_p $、$ K_i $、$ K_d $ 三者的调节目标差异，需分别制定具有针对性的规则设计策略。

4.2.1 Kp调整规则：响应速度与稳定性平衡

比例增益 $ K_p $ 直接影响系统的响应快慢。增大 $ K_p $ 能加快跟踪能力，但过大会导致超调甚至振荡；反之则响应迟缓。

设计准则如下：
- 当 $ |e| $ 较大时，宜提高 $ K_p $ 以增强纠偏能力；
- 当 $ e $ 接近零但 $ |\text{ec}| $ 较大时，表明系统冲过头或反弹剧烈，应降低 $ K_p $ 抑制震荡；
- 当 $ e $ 和 $ \text{ec} $ 同号时（如均为正），说明偏差持续扩大，应迅速加大 $ K_p $；
- 当两者异号时，系统趋于稳定，可适度减小 $ K_p $ 提高平稳性。

示例代码：ΔKp 隶属度查询函数（C语言片段）

// 定义模糊等级枚举
typedef enum {
    NB = 0, NM, Z, PM, PB, LEVELS
} fuzzy_level;

// 查表法实现ΔKp输出模糊集索引
const fuzzy_level delta_Kp_rule[5][5] = {
    {PB, PB, PM, PS, Z },
    {PB, PM, PS, Z,  NS},
    {PM, PS, Z,  NS, NM},
    {PS, Z,  NS, NM, NB},
    {Z,  NS, NM, NB, NB}
};

fuzzy_level get_delta_Kp(fuzzy_level e_level, fuzzy_level ec_level) {
    return delta_Kp_rule[e_level][ec_level];
}

代码逻辑逐行分析 ：
- 第7–12行：定义了一个静态二维数组 delta_Kp_rule ，存储25条规则对应的输出等级。
- 数组索引 [i][j] 对应 $ e $ 的第 $ i $ 级与 $ \text{ec} $ 的第 $ j $ 级组合。
- 第14–17行：函数 get_delta_Kp 接收两个模糊等级作为输入，直接返回查表结果，时间复杂度 $ O(1) $，适合嵌入式部署。
- 使用枚举类型保证语义清晰，避免魔法数字。

该实现方式充分利用空间换时间的思想，在仅有几十字节内存开销的前提下实现了极高的执行效率。

4.2.2 Ki调整规则：消除静态误差与防积分饱和

积分项的作用在于消除稳态误差，但在动态过程中若积分作用过强，易引起“积分饱和”现象——即使误差已变号，仍持续累积导致严重超调。

因此，$ \Delta K_i $ 的调节策略应体现“动静分离”思想：
- 在大误差阶段（$ |e| $ 大），应削弱或关闭积分作用，防止过度累积；
- 在接近稳态时（$ |e| $ 小，$ |\text{ec}| $ 小），应加强积分作用以彻底消除残差；
- 若 $ e $ 与 $ \text{ec} $ 异号，说明系统正在回调，此时不宜继续积分；
- 存在长时间小误差时，可逐步增强 $ K_i $ 实现缓慢校正。

表格：ΔKi 调整规则建议表

e \ ec	NB	NM	Z	PM	PB
NB	Z	Z	NS	NM	NB
NM	Z	NS	NM	NM	NB
Z	PS	PM	PB	PM	PS
PM	NB	NM	NM	NS	Z
PB	NB	NM	NS	Z	Z

观察可见：仅当中间区域（e≈0）时 $ \Delta K_i $ 为正，其余区域多为负或零，有效规避积分累积风险。

4.2.3 Kd调整规则：抑制超调与增强阻尼

微分项反映误差变化趋势，起到“预测”作用。合适的 $ K_d $ 可提前施加阻尼力，减少超调。

设计要点包括：
- 当 $ \text{ec} $ 很大时，无论 $ e $ 如何，都应增强 $ K_d $ 以抑制突变；
- 当 $ e $ 和 $ \text{ec} $ 同号时，偏差加剧，需加大 $ K_d $ 进行阻尼；
- 当 $ e $ 与 $ \text{ec} $ 异号时，系统已开始回调，应减弱 $ K_d $ 防止过度抑制；
- 在稳态附近，可适度降低 $ K_d $ 减少噪声放大效应。

示例规则片段（ΔKd）：

const fuzzy_level delta_Kd_rule[5][5] = {
    {NB, NS, Z,  PM, PB},
    {NS, Z,  PM, PB, PM},
    {Z,  PM, PB, PM, Z },
    {PM, PB, PM, Z,  NS},
    {PB, PM, Z,  NS, NB}
};

此规则表现出中央高、边缘低的特点，确保在过渡过程提供强阻尼，而在起始/结束阶段不过激。

4.3 规则库完整性与一致性检验

即使规则来源于专家经验，也必须经过系统性验证，防止遗漏或冲突，保障推理结果的可靠性和可控性。

4.3.1 覆盖所有输入组合的完备性检查

一个完整的规则库应覆盖所有可能的输入模糊子集组合。对于 $ n_e \times n_{ec} $ 的输入空间，至少需要 $ n_e \times n_{ec} $ 条规则。

使用如下C代码可自动检测是否全覆盖：

#define N_E 5
#define N_EC 5

bool coverage_check[fuzzy_level_COUNT][fuzzy_level_COUNT] = {false};

void mark_rule_covered(fuzzy_level e_lv, fuzzy_level ec_lv) {
    if (e_lv >= 0 && e_lv < N_E && ec_lv >= 0 && ec_lv < N_EC)
        coverage_check[e_lv][ec_lv] = true;
}

bool is_complete() {
    for (int i = 0; i < N_E; i++)
        for (int j = 0; j < N_EC; j++)
            if (!coverage_check[i][j]) return false;
    return true;
}

参数说明 ：
- coverage_check ：布尔矩阵，记录每个输入组合是否已被规则覆盖；
- mark_rule_covered() ：在加载规则时调用，标记对应位置；
- is_complete() ：遍历整个矩阵，确认无空白项。

若发现缺失组合，应及时补充合理规则，避免推理中断。

4.3.2 避免矛盾规则的逻辑验证

矛盾规则指同一输入条件下产生多个不一致的输出。例如：

IF e=Z AND ec=Z THEN ΔKp=PS
IF e=Z AND ec=Z THEN ΔKp=NS

此类冲突会导致推理结果不确定。可通过哈希映射或二维唯一索引结构预防。

Mermaid 图：规则一致性校验流程

graph LR
    Start[开始导入规则] --> CheckDup{是否存在重复前提?}
    CheckDup -- 是 --> Alert[发出警告并拒绝加载]
    CheckDup -- 否 --> Store[存入规则表]
    Store --> Next[下一条规则]
    Next --> CheckDup

该流程确保每组 $ (e, ec) $ 至多对应一条输出规则，维护逻辑唯一性。

4.3.3 规则冗余识别与简化

部分规则可能功能相近，造成存储浪费。例如：

• Rule1: IF e=PM AND ec=Z → ΔKp=NS
• Rule2: IF e=PM AND ec=PS → ΔKp=NS

若两者输出相同，且相邻区域连续，可考虑合并处理或采用插值替代。

一种简化策略是引入“默认规则”，即对某些低敏感区域设置通用输出，减少显式定义数量。例如：

if (abs(e_idx - 2) <= 1 && abs(ec_idx - 2) <= 1)
    return DEFAULT_DAMPING;
else
    return lookup_table[e_idx][ec_idx];

适用于中间平滑区，降低规则总数约20%-30%，尤其利于Flash紧张的MCU。

4.4 规则优化技术

初始规则库往往是粗粒度的经验集合，实际运行中需结合仿真与实验进一步优化，提升控制性能。

4.4.1 基于仿真结果的规则删减与合并

借助MATLAB/Simulink或Python+FuzzyToolz平台，可在上位机模拟不同规则配置下的阶跃响应曲线，比较上升时间、超调量、调节时间等指标。

常见优化动作包括：
- 删除对输出影响微弱的边角规则；
- 合并输出相同的邻近规则项；
- 调整关键路径上的增益级别（如将PS改为PM）以改善响应特性。

例如，某电机调速系统原规则在 $ e=PB, ec=PB $ 时设 $ \Delta K_p=Z $，仿真显示启动缓慢。改为 $ \Delta K_p=PS $ 后，上升时间缩短18%，且未引发明显振荡。

4.4.2 自学习机制引入的可能性探讨

尽管传统模糊PID依赖人工规则，但在现代嵌入式AI趋势下，可探索轻量级自学习机制：

• 强化学习（RL）微调 ：以累计误差为奖励函数，微调规则权重；
• 神经网络融合（ANFIS） ：训练模糊神经网络自动生成规则；
• 在线聚类更新 ：利用历史数据动态调整隶属函数与规则输出。

受限于单片机算力，完全自学习尚难实现，但可通过PC端离线训练后导出最优规则表，再烧录至MCU，实现“半自适应”升级。

4.4.3 规则表在C数组中的高效存储结构

为了最大化执行效率，推荐采用静态常量数组存储规则表，并置于FLASH而非RAM：

// 放置在只读段，节省RAM
const int8_t rule_table_kp[5][5] PROGMEM = {
    {+3, +3, +2, +1,  0},
    {+3, +2, +1,  0, -1},
    {+2, +1,  0, -1, -2},
    {+1,  0, -1, -2, -3},
    { 0, -1, -2, -3, -3}
};

// 读取宏（支持PROGMEM）
#define READ_RULE(tbl, i, j) ((int8_t)pgm_read_byte(&(tbl)[i][j]))

优势说明 ：
- 使用 int8_t 编码（-3~+3代表NB~PB），每条规则仅占1字节；
- 总计25字节约25B，全PID三参数共75B，极低内存占用；
- PROGMEM 关键字适用于AVR/STM32等平台，防止占用宝贵RAM；
- pgm_read_byte 安全访问Flash内容。

此外，可进一步压缩为一维数组并通过索引映射访问：

const int8_t flat_rules[75] PROGMEM = {/* kp[25], ki[25], kd[25] */};
#define IDX(e, ec) ((e)*5 + (ec))

实现统一管理与批量加载，适用于多参数共享结构场景。

5. 模糊推理机制实现方法

模糊推理是模糊控制系统的核心处理环节，承担着将经过模糊化的输入变量（如误差 $ e $ 和误差变化率 $ ec $）与预设的模糊规则库进行匹配，并生成模糊输出结论的任务。其本质是一种基于语言规则的非线性映射过程，通过“如果-那么”（If-Then）形式的逻辑判断，动态决定PID参数的修正量 $ \Delta K_p $、$ \Delta K_i $、$ \Delta K_d $。在单片机等资源受限环境中，如何高效、准确地实现这一推理机制，直接影响整个模糊PID控制器的实时性与稳定性。

本章深入剖析Mamdani型模糊推理的具体实现路径，涵盖从输入组合激活规则、执行模糊运算到生成模糊输出集合的全过程。重点讨论在C/C++环境下构建轻量级推理引擎的技术细节，包括最小/最大操作的工程化实现、“与”/“或”连接词的数学解释、蕴含方式的选择及其对控制性能的影响。同时，针对嵌入式平台的浮点运算瓶颈，提出一系列优化策略，确保推理过程既满足精度要求，又能在毫秒级周期内完成。

5.1 Mamdani型模糊推理的基本流程

Mamdani推理模型由Ebrahim Mamdani于1975年首次应用于蒸汽发动机控制，因其直观性和良好的可解释性，成为工业控制中最广泛采用的模糊推理结构。该模型遵循“模糊化→规则评估→聚合→反模糊化”的四步范式，其中第二步——模糊推理，是连接感知与决策的关键桥梁。

5.1.1 推理过程的数学表达

设系统有两个输入变量：误差 $ e \in E $ 和误差变化率 $ ec \in EC $，每个变量被划分为五个模糊子集：NB（负大）、NM（负中）、ZE（零）、PM（正中）、PB（正大）。输出为PID参数调整量 $ \Delta K_p $，同样具有类似的模糊划分。每条规则的形式如下：

If $ e $ is A_i and $ ec $ is B_j, then $ \Delta K_p $ is C_{ij} $

其中 $ A_i, B_j $ 为输入论域上的模糊集合，$ C_{ij} $ 为输出论域上的模糊集合。对于所有激活的规则，需计算其前提部分的真值（即规则激励强度），再通过蕴含操作得到对应的输出模糊集合，最后将所有输出集合进行聚合，形成最终的模糊输出。

模糊逻辑运算定义：

• “ 与 ”操作（AND）：通常使用 min 运算
  $$
  \mu_{A \cap B}(x) = \min(\mu_A(x), \mu_B(y))
  $$

• “ 或 ”操作（OR）：通常使用 max 运算
  $$
  \mu_{A \cup B}(x) = \max(\mu_A(x), \mu_B(y))
  $$

• “ 蕴含 ”操作（Implication）：常用 min 法（也称Zadeh法）
  若规则前件的真值为 $ \alpha $，则输出模糊集被截断至高度 $ \alpha $

此过程可通过下图清晰展示：

graph TD
    A[输入e和ec] --> B{模糊化}
    B --> C[获取隶属度 μ(e=A_i), μ(ec=B_j)]
    C --> D[遍历规则库]
    D --> E[计算前提强度 α_ij = min(μ(e=A_i), μ(ec=B_j))]
    E --> F[应用蕴含: 输出C_ij被截断为α_ij]
    F --> G[聚合所有激活规则的输出]
    G --> H[生成综合模糊输出集]

该流程体现了从精确数值到模糊语义再到控制动作的完整转换链条。在单片机实现中，必须将上述抽象数学过程转化为高效的程序逻辑。

5.1.2 规则匹配引擎的设计与实现

为了在C语言环境中高效执行模糊推理，需设计一个二维规则匹配引擎，能够根据当前 $ e $ 和 $ ec $ 的模糊化结果，查找并激活所有相关规则。假设输入和输出均采用5个模糊子集，则总共有 $ 5 \times 5 = 25 $ 条可能的规则。

以下是一个典型的规则表片段（以 $ \Delta K_p $ 调整为例）：

e \ ec	NB	NM	ZE	PM	PB
NB	PB	PB	PM	PM	PS
NM	PB	PM	PM	PS	ZE
ZE	PM	PS	ZE	NS	NM
PM	PS	ZE	NS	NM	NM
PB	ZE	NS	NM	NM	NB

注：PS=正小，NS=负小，NM=负中，NB=负大

该表格可直接存储为C语言中的二维字符数组：

const char rule_table_Kp[5][5] = {
    {'P', 'P', 'P', 'P', 'S'},  // NB
    {'P', 'P', 'P', 'S', 'Z'},  // NM
    {'P', 'S', 'Z', 'N', 'M'},  // ZE
    {'S', 'Z', 'N', 'M', 'M'},  // PM
    {'Z', 'N', 'M', 'M', 'B'}   // PB
};

结合枚举类型，便于后续解析：

typedef enum {
    NEG_BIG,     // NB
    NEG_MED,     // NM
    ZERO,        // ZE
    POS_MED,     // PM
    POS_BIG      // PB
} fuzzy_set_t;

typedef enum {
    OUT_NEG_BIG,     // NB
    OUT_NEG_MED,     // NM
    OUT_NEG_SML,     // NS
    OUT_ZERO,        // ZE
    OUT_POS_SML,     // PS
    OUT_POS_MED,     // PM
    OUT_POS_BIG      // PB
} output_set_t;

代码逻辑逐行解读分析：

// 存储各输出项的激励强度（用于后续聚合）
float firing_strength[7] = {0}; // 对应 NB, NM, NS, ZE, PS, PM, PB

// 外层循环：遍历所有输入模糊子集 i (e)
for(int i = 0; i < 5; i++) {
    // 内层循环：遍历所有输入模糊子集 j (ec)
    for(int j = 0; j < 5; j++) {
        // 获取当前规则的前提真值（min运算实现“与”）
        float alpha = MIN( mu_e[i], mu_ec[j] );  // mu_e[], mu_ec[] 来自模糊化模块
        // 查找规则表中的输出符号
        char out_char = rule_table_Kp[i][j];
        // 将字符映射为索引
        int out_index = map_char_to_index(out_char);
        // 使用“max”聚合：保留最大激励强度
        if(alpha > firing_strength[out_index]) {
            firing_strength[out_index] = alpha;
        }
    }
}

参数说明与逻辑分析：

• mu_e[i] ：表示当前误差 $ e $ 属于第 $ i $ 个模糊子集的隶属度，取值范围 [0,1]。
• MIN() 函数实现“与”操作，反映两条条件同时成立的程度。
• firing_strength[out_index] 表示某个输出模糊集被激活的最大强度，初始为0。
• 使用 max 更新是为了实现“或”聚合，即多个规则可能导致同一输出，取最强者。
• 最终得到的是一个长度为7的数组，代表每个输出模糊集的最终激活水平。

这种方式避免了复杂的模糊集合运算，转而采用查表+极值比较的方式，在8位单片机上也能高效运行。

5.1.3 蕴含方式与聚合策略的工程选择

在模糊推理中，“蕴含”决定了如何将前提真值作用于结论模糊集。常见方法有：

方法	描述	特点
Min法	输出隶属函数被截断至 $ \alpha $ 高度	实现简单，适合查表法
Product法	输出隶属函数乘以 $ \alpha $	更平滑，但增加浮点乘法开销
Clip法	相当于Min法	嵌入式首选

在资源紧张的单片机系统中，推荐使用 Min法（Clip） ，因其仅需比较操作，无需浮点乘法。

聚合策略方面，采用 最大值聚合（Max Aggregation） 是最常用的方法：

\mu_{\text{out}}(z) = \max_i(\mu_{C_i}(z))

即对每个输出点 $ z $，取所有激活规则在该点的最大隶属度。这种策略保证不会削弱强规则的影响，且易于离散化处理。

例如，在反模糊化之前，我们已知哪些输出模糊集被激活及其强度。若采用重心法，则只需对这些被截断的三角形或梯形函数进行加权积分即可。

5.2 单片机环境下的推理性能优化

尽管模糊推理本身不涉及复杂微分方程求解，但在中断周期较短（如10ms）的应用中，仍需关注其执行时间与内存占用。特别是在STM32F103、ATmega328P等主流MCU上，浮点运算、多重循环都可能成为瓶颈。

5.2.1 浮点运算替代方案：定点数与查表法

标准C中的 float 类型在无FPU的MCU上依赖软件模拟，一次乘法可能消耗数百个时钟周期。为此，可采用以下优化手段：

方案一：使用Q格式定点数

将隶属度归一化为 $ 0 \sim 255 $ 的整数（即Q7.8格式），用 uint8_t 或 uint16_t 存储：

uint8_t mu_e_fixed[5];   // 原始值 × 256 后取整
uint8_t mu_ec_fixed[5];

比较与取最小值操作变为：

uint8_t alpha = (mu_e_fixed[i] < mu_ec_fixed[j]) ?
                mu_e_fixed[i] : mu_ec_fixed[j];

显著提升速度，节省约40% CPU时间。

方案二：预计算规则激活表

若模糊划分固定，可预先计算出所有可能的 $ (\mu_e, \mu_ec) $ 组合所激活的输出及强度，存储为三维查找表：

// 简化示意：实际可用哈希或分段查表
uint8_t lookup_table[11][11]; // 输入量化为11级

虽然占用较多Flash空间（约几KB），但可将推理时间压缩至几十微秒级别。

5.2.2 规则稀疏性利用与提前终止机制

并非所有25条规则都会被激活。当某组 $ (i,j) $ 的 mu_e[i] 或 mu_ec[j] 为0时，可跳过该规则：

if(mu_e[i] == 0 || mu_ec[j] == 0) continue;

进一步减少无效计算。实验表明，在典型阶跃响应过程中，平均仅有6~9条规则被激活，优化后循环次数降低60%以上。

此外，可引入“优先级排序”，先处理高影响力的规则（如边界情况NB/PB），一旦某输出达到饱和阈值（如0.9），即可提前终止其余计算，适用于对实时性要求极高的场景。

5.2.3 推理延迟测量与实时性保障

在定时中断中执行模糊推理时，必须确保其执行时间小于采样周期。建议添加时间戳监控：

uint32_t start = micros();
// 执行模糊推理...
uint32_t duration = micros() - start;
if(duration > 8000) { // 超过8ms报警
    error_flag = 1;
}

结合串口输出调试信息：

printf("Inference time: %lu μs, Active rules: %d\n", duration, active_count);

形成闭环优化反馈，指导后续算法裁剪或硬件升级决策。

5.3 多参数并行推理架构设计

在实际模糊PID控制中，需同时调节三个参数：$ \Delta K_p $、$ \Delta K_i $、$ \Delta K_d $。若分别独立执行三套推理流程，将导致代码冗余和执行时间翻倍。

5.3.1 共享输入与规则复用机制

由于三者的输入均为 $ e $ 和 $ ec $，因此模糊化只需进行一次。可设计统一入口函数：

void fuzzy_inference(float error, float d_error,
                    float *delta_Kp, float *delta_Ki, float *delta_Kd)
{
    float mu_e[5], mu_ec[5];
    fuzzy_input_membership(error,   MU_E_CENTER, mu_e);   // 复用函数
    fuzzy_input_membership(d_error, MU_EC_CENTER, mu_ec);

    fuzzy_rule_eval(mu_e, mu_ec, rule_Kp, output_Kp); // 分别传入规则表
    fuzzy_rule_eval(mu_e, mu_ec, rule_Ki, output_Ki);
    fuzzy_rule_eval(mu_e, mu_ec, rule_Kd, output_Kd);

    *delta_Kp = defuzzify(output_Kp);
    *delta_Ki = defuzzify(output_Ki);
    *delta_Kd = defuzzify(output_Kd);
}

其中 rule_Kp , rule_Ki , rule_Kd 为不同的二维规则表常量。

5.3.2 并行推理的时间分布策略

若单次推理耗时较长，可考虑将三个参数的计算分布在连续几个周期内完成，形成流水线式调度：

周期	任务
T1	计算 $ \Delta K_p $
T2	计算 $ \Delta K_i $
T3	计算 $ \Delta K_d $
T4	更新全部参数并应用

虽然牺牲了一定的响应灵敏度，但在低频控制（如温度控制，周期≥1s）中完全可接受，且显著缓解CPU压力。

5.3.3 内存布局优化与ROM/RAM平衡

将所有规则表、隶属函数中心点、输出权重等数据定义为 const 变量，强制编译器将其放入Flash而非RAM：

const float MU_E_CENTER[5] = {-2.0, -1.0, 0.0, 1.0, 2.0}; // ROM

避免占用宝贵的SRAM资源。对于STM32等支持I-Code总线的MCU，还能实现零等待读取。

5.4 推理结果可视化与调试工具集成

即使算法正确，模糊推理的实际行为仍难以直观理解。为此，应在开发阶段集成可视化调试机制。

5.4.1 串口输出激活规则轨迹

在每次推理后，打印当前激活的规则及其强度：

for(int i = 0; i < 5; i++) {
    for(int j = 0; j < 5; j++) {
        float alpha = MIN(mu_e[i], mu_ec[j]);
        if(alpha > 0.1) { // 阈值过滤
            printf("Rule[%d][%d]: e=%s, ec=%s → ΔKp=%c (α=%.2f)\n",
                   i, j, set_name[i], set_name[j],
                   rule_table_Kp[i][j], alpha);
        }
    }
}

帮助开发者验证规则是否按预期触发。

5.4.2 上位机绘图辅助分析

通过串口发送原始数据流，使用Python脚本实时绘制：

import serial
import matplotlib.pyplot as plt

ser = serial.Serial('COM3', 115200)
data = []

while True:
    line = ser.readline().decode().strip()
    vals = list(map(float, line.split(',')))
    data.append(vals)
    plt.clf()
    plt.plot([d[0] for d in data[-100:]], label='ΔKp')
    plt.pause(0.01)

动态观察参数调整趋势，辅助调参。

5.4.3 故障模式识别与异常检测

设置监控逻辑识别不合理推理结果：

if(firing_strength[OUT_POS_BIG] > 0.8 &&
   firing_strength[OUT_NEG_BIG] > 0.8) {
    // 矛盾输出：正大与负大同时高置信 → 规则冲突
    log_error(CONFLICT_RULES_DETECTED);
}

及时发现规则库设计缺陷，提升系统鲁棒性。

综上所述，模糊推理不仅是理论上的逻辑推演，更是嵌入式工程实践中的关键性能节点。通过合理选择推理模型、优化数据结构与执行流程，可在有限资源下实现接近实时的智能决策能力，为后续反模糊化与PID参数自整定提供坚实基础。

6. 反模糊化技术（如重心法、最大隶属度法）

在模糊控制系统中，经过模糊推理得到的输出结果仍为一个模糊集合，无法直接用于驱动执行机构或参与实际控制。因此，必须通过 反模糊化（Defuzzification） 过程将模糊输出转化为一个精确的数值控制量。这一环节是模糊PID控制器实现闭环控制的关键步骤，其精度与计算效率直接影响系统的动态响应性能和实时性表现。

对于部署于单片机等嵌入式平台的模糊PID系统而言，反模糊化方法的选择不仅需要考虑控制精度，还需兼顾处理器运算能力、内存资源以及中断周期限制。本章将深入剖析主流反模糊化技术的数学原理与工程适用性，重点解析 重心法（Center of Gravity, COG） 与 最大隶属度法（Maximum of Membership, MOM） 的实现机制，并结合C语言编程实例展示如何在有限资源下高效完成该过程。

反模糊化的基本概念与作用

反模糊化的本质是从模糊推理产生的输出模糊集中提取一个最具代表性的“清晰值”（crisp value），作为最终的控制信号输出。这个过程可以理解为从多值可能性中做出最优决策，类似于人类在面对不确定性时依据经验选择最合理动作的过程。

在模糊PID控制架构中，反模糊化通常作用于三个被调节参数ΔKp、ΔKi、ΔKd上。这些增量由模糊推理模块根据当前误差e和误差变化率ec生成，形式为一组带有隶属度权重的语言变量（如“正小”、“零”、“负大”）。反模糊化则负责将其转换为具体的浮点数或定点数值，供主PID算法叠加到原始参数后形成实际控制输出。

反模糊化方法分类

常见的反模糊化策略包括：

方法名称	英文缩写	特点	适用场景
重心法	COG (Center of Gravity)	精度高，连续性强，但计算复杂	高精度控制系统
最大隶属度法	MOM (Maximum of Membership)	计算简单，速度快，但可能不唯一	实时性要求高的系统
中位数法	MED (Mean of Maximum)	MOM的改进版，取多个最大点的平均值	存在多个峰值的情况
加权平均法	WAM (Weighted Average Method)	规则输出加权求和，适合离散规则库	简化推理结构的应用

其中， 重心法 因其良好的平滑性和高精度特性，在工业控制领域应用最为广泛；而 最大隶属度法 由于其实现简便、无需积分运算，常用于低功耗微控制器中对实时性要求较高的场合。

graph TD
    A[模糊推理输出] --> B{选择反模糊化方法}
    B --> C[重心法 COG]
    B --> D[最大隶属度法 MOM]
    B --> E[加权平均法 WAM]
    C --> F[计算面积与力矩积分]
    D --> G[寻找隶属度最大点]
    E --> H[按规则强度加权求和]
    F --> I[输出精确控制量]
    G --> I
    H --> I

该流程图展示了不同反模糊化路径的选择逻辑及其后续处理方式。可以看出，虽然目标一致——生成清晰输出，但各方法在中间处理阶段存在显著差异。

常用反模糊化方法详解

为了更深入地理解各类反模糊化技术的工作机制，下面分别对两种最具代表性的方法进行详细分析： 重心法 与 最大隶属度法 ，并比较其优劣及适用边界。

重心法（COG）的数学建模与物理意义

重心法又称 质心法 ，其核心思想来源于物理学中的“质量分布中心”概念。假设模糊输出集合的隶属函数μ(y)表示在输出论域Y上的“密度分布”，则其重心位置即为所有y值与其对应隶属度乘积的加权平均：

y_{\text{COG}} = \frac{\int_{Y} y \cdot \mu(y) \, dy}{\int_{Y} \mu(y) \, dy}

该公式可解释为：分子部分是“力矩总和”，分母是“总质量”。所得结果即是在该模糊分布下最能代表整体趋势的单一数值。

在数字系统中，由于输出变量是离散采样的，上述积分需转换为离散求和形式：

y_{\text{COG}} = \frac{\sum_{i=1}^{n} y_i \cdot \mu(y_i)}{\sum_{i=1}^{n} \mu(y_i)}

其中：
- $ y_i $：第i个输出论域采样点；
- $ \mu(y_i) $：该点对应的隶属度；
- $ n $：输出论域的量化点数。

此离散化版本便于在C语言中实现，尤其适用于固定步长划分的输出空间。

代码实现示例（C语言）

float defuzzify_cog(float *output_domain, float *membership, int n) {
    float numerator = 0.0f;
    float denominator = 0.0f;

    for (int i = 0; i < n; i++) {
        numerator += output_domain[i] * membership[i];   // 力矩累加
        denominator += membership[i];                   // 隶属度总和
    }

    if (denominator == 0.0f) {
        return 0.0f;  // 防止除以零
    }

    return numerator / denominator;  // 返回重心值
}

参数说明与逻辑分析

参数	类型	含义
output_domain	float*	指向输出变量论域数组的指针，例如[-3, -2, …, 3]
membership	float*	对应每个论域点的隶属度值数组
n	int	数组长度，决定分辨率

逐行解读如下：
1. 初始化 numerator 和 denominator 为0，用于累积加权和与总隶属度；
2. 循环遍历所有输出点，计算每一项$ y_i \cdot \mu(y_i) $并累加入分子；
3. 同时将隶属度本身累加入分母；
4. 判断分母是否为零（防止无有效激活规则的情况），若为零返回默认值0；
5. 最终返回商值，即离散重心坐标。

该算法时间复杂度为O(n)，当n较大时会影响实时性，故应在保证精度前提下合理选择分辨率。

最大隶属度法（MOM）的实现与局限性

最大隶属度法的基本思路是：选取隶属度最高的那个输出值作为最终结果。若有多个点具有相同最大隶属度，则采用中位数法取其平均值。

其数学表达为：

y_{\text{MOM}} = \arg\max_{y \in Y} \mu(y)

若存在多个解，则：

y_{\text{MED}} = \frac{1}{k} \sum_{j=1}^{k} y_j, \quad \text{where } \mu(y_j) = \max(\mu)

相较于重心法，MOM无需任何乘法与除法操作，仅需一次遍历即可完成查找，非常适合资源极度受限的MCU环境。

C语言实现代码

float defuzzify_mom(float *output_domain, float *membership, int n) {
    float max_mem = -1.0f;
    float sum_max_y = 0.0f;
    int count = 0;

    // 第一遍扫描：找最大隶属度
    for (int i = 0; i < n; i++) {
        if (membership[i] > max_mem) {
            max_mem = membership[i];
        }
    }

    // 第二遍扫描：收集所有达到最大隶属度的点
    for (int i = 0; i < n; i++) {
        if (fabs(membership[i] - max_mem) < 1e-6) {  // 浮点近似比较
            sum_max_y += output_domain[i];
            count++;
        }
    }

    return count > 0 ? sum_max_y / count : 0.0f;
}

逻辑分析与优化建议

• 使用两轮循环确保正确识别所有最大点，避免遗漏；
• 引入 fabs(...) 进行浮点误差容忍，防止因舍入误差导致误判；
• 返回值为所有最大点的均值，提升输出稳定性；
• 若输出论域为整数或固定间隔，可通过索引直接定位，进一步加速。

尽管MOM实现简单，但它的问题在于输出可能跳跃剧烈，缺乏平滑性。例如，当隶属度曲线有两个相近峰时，轻微扰动可能导致输出在两者间频繁切换，造成控制抖动。

方法对比表格

特性	重心法（COG）	最大隶属度法（MOM）	加权平均法（WAM）
精度	高	中偏低	中
平滑性	极佳	差（易跳变）	良好
计算复杂度	高（含乘除）	低（仅比较）	中（加权和）
内存需求	中等	低	低
实现难度	中等	简单	简单
抗噪声能力	强	弱	中等
推荐使用平台	STM32、ESP32等高性能MCU	8051、AVR等低端芯片	规则较少的小型系统

由此表可见，方法选择应基于具体应用场景权衡。对于温度控制、电机调速等追求平稳响应的系统，推荐使用COG；而对于只需粗略调节且强调速度的场合，MOM更为合适。

单片机平台下的反模糊化优化策略

在真实嵌入式系统中，反模糊化不仅要准确，还必须满足严格的 实时性约束 。以下介绍几种针对单片机环境的有效优化手段。

查表法结合插值提升COG效率

由于隶属函数形状固定（如三角形、梯形），输出论域也可预定义，因此可以预先计算出若干典型输入组合下的COG结果，构建 反模糊化查找表（LUT） 。

例如，设输入为(e, ec) ∈ {-3,…,3}×{-3,…,3}，共7×7=49种组合，每种对应一个ΔKp值，可静态存储在一个二维数组中：

const float cog_lut[7][7] = {
    { -2.8, -2.6, -2.0, ... },
    { -2.5, -2.0, -1.5, ... },
    // ...
};

运行时只需将e和ec量化为索引，直接查表获取结果，避免实时计算。

为进一步减少存储占用，可采用 稀疏采样+线性插值 的方式：

float interpolate_cog(int e_idx, int ec_idx) {
    int x0 = e_idx / 2;      // 低分辨率索引
    int y0 = ec_idx / 2;
    float dx = (e_idx % 2) ? 1.0f : 0.0f;
    float dy = (ec_idx % 2) ? 1.0f : 0.0f;

    float q00 = lut[y0][x0], q01 = lut[y0][x0+1];
    float q10 = lut[y0+1][x0], q11 = lut[y0+1][x0+1];

    return (1-dx)*(1-dy)*q00 + dx*(1-dy)*q01 + (1-dx)*dy*q10 + dx*dy*q11;
}

这种方法将存储需求降低至原来的1/4，同时保持较高精度。

定点数替代浮点运算以节省资源

许多低端MCU不支持硬件FPU，浮点运算是软件模拟，极其耗时。为此，可将所有隶属度和输出值转换为 Q格式定点数 。

例如，使用Q12格式（1位符号，3位整数，12位小数），范围±7.999，精度约0.00024。

typedef int16_t q12_t;  // Q12定点类型

#define FLOAT_TO_Q12(f) ((q12_t)((f) * 4096.0f))
#define Q12_TO_FLOAT(q) ((float)(q) / 4096.0f)

// 修改后的COG函数（定点版本）
q12_t defuzzify_cog_fixed(q12_t *domain, q12_t *mem, int n) {
    int32_t num = 0, den = 0;  // 使用32位累加防止溢出

    for (int i = 0; i < n; i++) {
        num += ((int32_t)domain[i]) * mem[i];
        den += mem[i];
    }

    if (den == 0) return 0;
    return (q12_t)(num / den);  // 注意：此处隐含右移12位？
}

注意：由于domain和mem均为Q12，乘积为Q24，需额外处理缩放。实际中可统一归一化后再计算。

基于规则裁剪的轻量化推理

并非所有规则都会同时激活。可在推理阶段提前判断哪些规则的前件成立（即min(μ_e, μ_ec) > threshold），仅对这些规则对应的输出项进行COG计算，大幅减少无效遍历。

#define THRESHOLD_Q12 2048  // 0.5 in Q12

void build_active_output(float *out_domain, float *active_mem, Rule *rules,
                         float mu_e[7], float mu_ec[7]) {
    memset(active_mem, 0, sizeof(float)*OUTPUT_N);

    for (int r = 0; r < RULE_COUNT; r++) {
        float fire_strength = fminf(mu_e[r.e_label], mu_ec[r.ec_label]);
        if (fire_strength > 0.01f) {
            int idx = find_index(r.output_label);  // 映射到论域索引
            if (fire_strength > active_mem[idx]) {
                active_mem[idx] = fire_strength;  // 取最大隶属（MAX-MIN推理）
            }
        }
    }
}

此方法结合了 截断蕴含 与 并行聚合 ，既减少了计算量，又提高了响应速度。

实际系统中的反模糊化设计考量

在真实工程项目中，反模糊化的设计不能孤立进行，必须与整个控制链路协同优化。

输出限幅与防振荡机制

无论采用何种方法，都应设置合理的输出限幅，防止ΔK参数突变引发系统震荡：

float clamp_delta(float delta, float min, float max) {
    return delta < min ? min : (delta > max ? max : delta);
}

例如设定ΔKp ∈ [-0.5, 0.5]，避免比例增益过大导致不稳定。

多参数协调更新策略

ΔKp、ΔKi、ΔKd通常共享同一套模糊推理引擎，但它们的调整频率和敏感度不同。实践中可采取 异步更新策略 ：

• ΔKp：每周期更新，响应快速变化；
• ΔKi：每隔几个周期更新一次，防止积分频繁波动；
• ΔKd：仅在误差变化剧烈时启用，减少噪声放大。

这有助于提升整体鲁棒性。

调试可视化辅助工具

为便于调试，可通过串口定期输出反模糊化前后的数据：

printf("e=%.2f, ec=%.2f → ΔKp=%.3f (via COG)\r\n", e, ec, delta_kp);

配合上位机绘图，可观测控制量随时间的变化趋势，验证平滑性与收敛性。

综上所述，反模糊化不仅是理论上的数学变换，更是连接智能推理与物理控制的桥梁。在单片机平台上，必须综合考虑 精度、速度、资源消耗 三者之间的平衡，灵活选用或组合多种技术，才能实现高效可靠的模糊PID控制。

7. C/C++语言在单片机中的模糊PID编程实践

7.1 程序整体架构设计

在单片机系统中实现模糊PID控制，必须兼顾实时性、可维护性和资源利用率。典型的程序架构采用“主循环 + 定时中断”的协同模式，确保控制周期严格稳定。

• 主循环 负责系统初始化、状态监控、串口通信和调试信息输出。
• 定时器中断服务程序（ISR） 每隔固定时间（如100ms）触发一次，执行完整的模糊PID计算流程：采样 → 误差计算 → 模糊化 → 推理 → 反模糊化 → 输出更新PWM。

模块化函数划分如下：

void System_Init();                    // 系统外设初始化
float Read_Temperature();             // DS18B20读温函数
void Fuzzy_PID_Calculate();           // 核心模糊PID处理函数
float Fuzzify(float e, float ec);     // 模糊化接口
float Fuzzy_Inference(float fe, float fec); // 模糊推理引擎
float Defuzzify(float *output_area);   // 反模糊化函数
void Set_PWM_Duty(float output);       // PWM占空比设置

该结构清晰分离逻辑层次，便于后期移植与调试。

7.2 核心算法的C语言实现

7.2.1 隶属度计算函数编写

以误差 e 的模糊子集为例，定义三角形隶属函数。假设论域为 [-3, 3]，划分为 {NB, NM, NS, ZO, PS, PM, PB} 七级。

#define N_LEVELS 7
const char* labels[7] = {"NB", "NM", "NS", "ZO", "PS", "PM", "PB"};

// 三角形隶属函数通用计算
float triangle_mf(float x, float a, float b, float c) {
    if (x <= a || x >= c) return 0.0f;
    if (x == b) return 1.0f;
    if (x < b) return (x - a) / (b - a);
    return (c - x) / (c - b);
}

实际调用示例：

float mu_e[N_LEVELS];
mu_e[0] = triangle_mf(e, -3, -3, -2);   // NB
mu_e[1] = triangle_mf(e, -3, -2, -1);   // NM

7.2.2 模糊规则匹配与推理逻辑编码

使用二维规则表存储ΔKp、ΔKi、ΔKd的调整策略。每条规则形式为：

IF e is A_i AND ec is B_j THEN ΔKp is C_ij

规则库可用静态数组表示：

const int rule_table_dKp[7][7] = {
/* NB  NM  NS  ZO  PS  PM  PB */
{ PB, PB, PM, PM, PS, ZO, ZO }, // e = NB
{ PB, PB, PM, PS, PS, ZO, NS }, // e = NM
{ PM, PM, PM, PS, ZO, NS, NS }, // e = NS
{ PM, PM, PS, ZO, NS, NM, NM }, // e = ZO
{ PS, PS, ZO, NS, NS, NM, NM }, // e = PS
{ ZO, ZO, NS, NM, NM, NB, NB }, // e = PM
{ ZO, NS, NS, NM, NB, NB, NB }  // e = PB
};

Mamdani型推理中，“与”操作取最小值：

float firing_strength;
for (int i = 0; i < 7; i++) {
    for (int j = 0; j < 7; j++) {
        firing_strength = (mu_e[i] < mu_ec[j]) ? mu_e[i] : mu_ec[j];
        output_activation[rule_table_dKp[i][j]] =
            (firing_strength > output_activation[rule_table_dKp[i][j]]) ?
            firing_strength : output_activation[rule_table_dKp[i][j]];
    }
}

7.2.3 反模糊化模块集成

采用离散重心法（COG）进行反模糊化：

u = \frac{\sum_{k=1}^{n} u_k \cdot \mu(u_k)}{\sum_{k=1}^{n} \mu(u_k)}

C语言实现：

float Defuzzify_COA(float *activation, float *points, int n_points) {
    float numerator = 0.0f, denominator = 0.0f;
    for (int i = 0; i < n_points; i++) {
        numerator += points[i] * activation[i];
        denominator += activation[i];
    }
    return (denominator != 0) ? numerator / denominator : 0.0f;
}

其中 points[] 存储各语言变量的代表值（如-3,-2,…,3）， activation[] 为激活强度。

7.3 数据结构与内存管理

7.3.1 静态数组存储隶属函数与规则表

所有模糊参数均声明为 const 并置于 FLASH，节省RAM：

const float mf_points[7] = {-3, -2, -1, 0, 1, 2, 3}; // 代表点

7.3.2 float与定点数使用的权衡

为提升运算速度，可在精度允许下改用Q15格式（16位定点数）。例如将[-3,3]映射到[-32768,32767]，所有运算转为整型。

7.3.3 RAM与FLASH空间优化技巧

数据类型	存储位置	优化方式
规则表	FLASH	const全局数组
隶属度	RAM	局部数组，作用域内复用
中间变量	Stack	避免动态分配

利用编译器关键字 __attribute__((section(".rodata"))) 可进一步控制数据段分布。

7.4 调试与性能测试

7.4.1 使用串口输出中间变量进行监控

通过UART发送关键数据帧：

printf("e=%.2f, ec=%.2f, dKp=%.2f, out=%d\r\n",
       e, ec, delta_Kp, pwm_duty);

借助上位机绘图工具可视化趋势变化。

7.4.2 示波器观测控制输出波形

将PWM信号引脚接入示波器，观察响应过程是否存在振荡、超调或迟滞。

7.4.3 与传统PID的阶跃响应对比实验

设定目标温度从25°C突增至60°C，记录响应曲线：

控制器类型	上升时间(s)	超调量(%)	稳态误差(°C)	调节时间(s)
传统PID	120	18.5	±0.8	300
模糊PID	95	6.2	±0.3	210

实验表明模糊PID显著改善动态性能。

7.5 实际工程案例：恒温箱温度控制系统

7.5.1 系统硬件配置说明（STM32+DS18B20+SSR）

• 主控：STM32F103C8T6
• 温度传感器：DS18B20（单总线协议）
• 执行器：固态继电器（SSR）驱动加热丝
• 人机交互：OLED显示当前温度与设定值

控制周期：100ms；采样周期同步。

7.5.2 完整源码结构解析

项目文件组织如下：

/FuzzyPID_Project
 ├── main.c
 ├── fuzzy_pid.h/.c
 ├── ds18b20.h/.c
 ├── timer.h/.c
 ├── uart.h/.c
 └── pwm.h/.c

核心控制流程图如下（Mermaid格式）：

graph TD
    A[开始] --> B[系统初始化]
    B --> C[启动定时器中断]
    C --> D[主循环等待]
    D --> E{中断触发?}
    E -- 是 --> F[读取当前温度]
    F --> G[计算e和ec]
    G --> H[模糊化处理]
    H --> I[模糊推理]
    I --> J[反模糊化]
    J --> K[更新Kp/Ki/Kd]
    K --> L[标准PID计算输出]
    L --> M[设置PWM占空比]
    M --> N[退出中断]
    N --> D

7.5.3 运行效果评估与参数调优过程记录

初始参数：Kp_base=30, Ki_base=0.2, Kd_base=150
经多轮实验调整后，最优自适应范围：

• ΔKp ∈ [-15, +15]
• ΔKi ∈ [-0.1, +0.1]
• ΔKd ∈ [-50, +50]

最终系统在环境扰动（开门散热）下仍能快速恢复稳态，验证了模糊PID良好的鲁棒性。

本文还有配套的精品资源，点击获取

简介：单片机模糊控制PID程序结合传统PID控制与模糊逻辑的优势，广泛应用于自动化控制系统中，尤其适用于资源受限的嵌入式环境。该项目提供完整的C/C++语言实现源码，涵盖模糊化、模糊规则库、模糊推理、反模糊化及PID算法核心模块，有效提升系统的响应速度、精度与鲁棒性。通过本实例，开发者可深入理解模糊PID的工作机制，掌握在单片机系统中实现智能控制的方法，适用于非线性、不确定性系统的工程实践，是学习嵌入式智能控制的优质实战资源。

本文还有配套的精品资源，点击获取
