一，任务管理

1，创建与删除

整个单片机程序，称之为 应用程序（application）。

用 FreeRTOS 时，可以在应用程序中创建多个 任务 (task),（有些地方称为线程 thread）。可以引入很多概念：任务状态 State，优先级 Priority，栈 Stack，事件驱动，协调式调度……

（1）任务

在 FreeRTOS 中，任务就是一个函数，原型：

void ATaskFunction( void *pvParameters );

注意：

这个函数不能返回，函数内部尽量用局部变量

同一个函数，可以用来创建多个任务运行

每个运行任务都有自己的栈，不同任务运行函数时对于局部变量，都有自己的副本

函数中用到全局变量、静态变量时要防止冲突

// 示例如下：
void ATaskFunction( void *pvParameters )
{
    /* 对于不同的任务，局部变量放在任务的栈里，有各自的副本 */
    int32_t lVariableExample = 0;

    /* 任务函数通常实现为一个无限循环 */
    for( ;; )
    {
        /* 任务的代码 */
    }

    /* 如果程序从循环中退出，一定要使用vTaskDelete删除自己*/
    vTaskDelete( NULL );

    /* 程序不会执行到这里, 如果执行到这里就出错了 */
}

（2）创建任务

创建任务时可以使用 2 个函数：动态分配内存、静态分配内存。

1）动态分配内存函数如下：

BaseType_t xTaskCreate(
    TaskFunction_t pxTaskCode,  // 函数指针, 任务函数
    const char * const pcName,  // 任务的名字
    const configSTACK_DEPTH_TYPE usStackDepth, // 栈大小,单位为word,10表示40字节
    void * const pvParameters,  // 调用任务函数时传入的参数
    UBaseType_t uxPriority,     // 优先级
    TaskHandle_t * const pxCreatedTask );      // 任务句柄, 以后使用它来操作这个任务

2）静态分配内存函数如下：

TaskHandle_t xTaskCreateStatic (
    TaskFunction_t pxTaskCode, // 函数指针, 任务函数
    const char * const pcName, // 任务的名字
    const uint32_t ulStackDepth, // 栈大小,单位为word,10表示40字节
    void * const pvParameters, // 调用任务函数时传入的参数
    UBaseType_t uxPriority, // 优先级
    StackType_t * const puxStackBuffer, // 静态分配的栈，就是一个buffer
    StaticTask_t * const pxTaskBuffer // 静态分配的任务结构体的指针，用它来操作这个任务
);

区别在于最后两个参数：puxStackBuffer --- 静态分配的栈内存，可以传入一个数组 (大小为 usStackDepth*4；pxTaskBuffer --- 静态分配的 StaticTask_t 结构体的指针)

示例 1：创建多个任务

// 示例代码
static StackType_t g_pucStackOfLightTask[128];
static StaticTask_t g_TCBofLightTask;
static TaskHandle_t xLightTaskHandle;

static StackType_t g_pucStackOfColorTask[128];
static StaticTask_t g_TCBofColorTask;
static TaskHandle_t xColorTaskHandle;

BaseType_t ret;

  /* 动态创建任务: 声 */
  ret = xTaskCreate(PlayMusic, "SoundTask", 128, NULL, osPriorityNormal, &xSoundTaskHandle);

  /* 静态创建任务: 光 */
  xLightTaskHandle = xTaskCreateStatic(Led_Test, "LightTask", 128, NULL, osPriorityNormal, g_pucStackOfLightTask, &g_TCBofLightTask);

  /* 静态创建任务: 色 */
  xColorTaskHandle = xTaskCreateStatic(ColorLED_Test, "ColorTask", 128, NULL, osPriorityNormal, g_pucStackOfColorTask, &g_TCBofColorTask);

示例 2：用同一个函数创建 2 个任务，完成不一样的操作

struct DisplayInfo {
    int x;
    int y;
    const char *str;
};

void vTaskFunction( void *pvParameters )
{
    struct DisplayInfo *info = pvParameters;
    uint32_t cnt = 0;
    uint32_t len;

    /* 任务函数的主体一般都是无限循环 */
    for( ;; )
    {
        /* 打印任务的信息 */
        len = LCD_PrintString(info->x, info->y, info->str);
        LCD_PrintSignedVal(len+1, info->y, cnt++);

        mdelay(500);
    }
}

函数的 info 来自参数 pvParameters，用 xTaskCreate 创建任务时，第 4 个参数就是 pvParameters

/* 使用同一个函数创建不同的任务 */
xTaskCreate(LcdPrintTask, "task1", 128, &g_Task1Info, osPriorityNormal, NULL);
xTaskCreate(LcdPrintTask, "task2", 128, &g_Task2Info, osPriorityNormal, NULL);
xTaskCreate(LcdPrintTask, "task3", 128, &g_Task3Info, osPriorityNormal, NULL);

注意：

打印信息时 i2c 传输不能被多任务打断（需要用加锁保护）

用全局变量模拟互斥锁时不可靠，一定要用 mdelay 确保任务切换

后续会解答：为什么 Task3 最后创建，却最先运行

【估计栈的大小】：

简化粒度,宁大勿小（按占用内存最多的一层推算）,结合硬件（ARM Cortex-M 的栈以 4 字节为单位）

多层调用时需关注局部变量用最多的一次，如 PlayMusic 占用估计是：36(4层调用)+4*28(局部结构体)+64(现场) = 250 【<128*4 预留的字节】

4层调用每层估算：4（返回地址）+5（寄存器备份）=9 字节，4 层 × 9 字节 = 36 字节

28由7个变量组成的结构体推算

现场保护开销：核心寄存器（R0-R11）48 字节，PSR+LR+PC寄存器12 字节，栈对齐补齐4 字节。总计 64 字节（嵌入式 RTOS 中线程现场保护的经典估值）。

（3）任务的删除

void vTaskDelete( TaskHandle_t xTaskToDelete );

xTaskToDelete传入的参数是创建任务得到的句柄 (类型是TaskHandle_t )，传入 NULL 时表示删除自己。

自杀：vTaskDelete(NULL)
被杀：别的任务执行 vTaskDelete(pvTaskCode)，pvTaskCode 是自己的句柄
杀人：执行 vTaskDelete(pvTaskCode)，pvTaskCode 是别的任务的句柄

while (1)
{
    /* 读取红外遥控器 */
    if (0 == IRReceiver_Read(&dev, &data))
    {
        if (data == 0xa8) /* play */
        {
            /* 创建播放音乐的任务 */
            extern void PlayMusic(void *params);
            if (xSoundTaskHandle == NULL)
            {
                LCD_ClearLine(0, 0);
                LCD_PrintString(0, 0, "Create Task");
                ret = xTaskCreate(PlayMusic, "SoundTask", 128, NULL, osPriorityNormal, &xSoundTaskHandle);
            }
        }
        else if (data == 0xa2) /* power */
        {
            /* 删除播放音乐的任务 */
            if (xSoundTaskHandle != NULL)
            {
                LCD_ClearLine(0, 0);
                LCD_PrintString(0, 0, "Delete Task");
                vTaskDelete(xSoundTaskHandle);
                PassiveBuzzer_Control(0); /* 停止蜂鸣器 */
                xSoundTaskHandle = NULL;
            }
        }
    }
}

注意：

单纯的删除任务有缺陷，屏幕仍在显示，蜂鸣器保持最后声调。【需增加操作：清屏、停止蜂鸣器】

频繁创建、删除任务有缺陷，xTaskCreate 动态分配内存，多次删除后导致内存碎片化。【一般不用 vTaskDelete ，任务内做停止操作即可】

2，任务优先级和 Tick

（1）任务优先级

有些任务对响应速度要求高，这时候需提高优先级。

优先级的取值范围是：0~(configMAX_PRIORITIES – 1)，数值越大优先级越高。

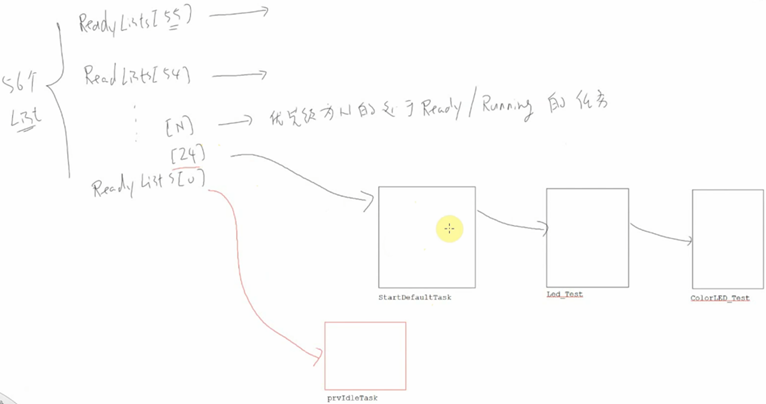

FreeRTOS的调度器可用如下两种方法快速找出优先级最高、可运行的任务：

	通用方法（C 函数实现）	架构优化方法（汇编指令实现）
实现方式	纯 C 代码循环遍历所有优先级，找出最高可运行任务	利用 MCU 架构专属汇编指令（如 CLZ/BSR），从 32 位掩码中快速找最高位 1
configMAX_PRIORITIES 限制	无强制限制（理论可设任意值）	最大只能设 32（因为汇编指令仅支持 32 位数据）
内存占用	优先级数越多，内存占用越高（线性增长）	固定占用少量内存（仅需 32 位掩码），不受优先级数影响
执行效率	低（遍历耗时，优先级数越多越慢）	极高（单条汇编指令完成，耗时固定）
跨平台性	好（所有 MCU 架构通用）	差（仅支持有对应汇编指令的架构，如 ARM Cortex-M 系列）
触发条件	configUSE_PORT_OPTIMISED _TASK_SELECTION = 0 或未定义	configUSE_PORT_OPTIMISED_TASK _SELECTION = 1

（2）Tick

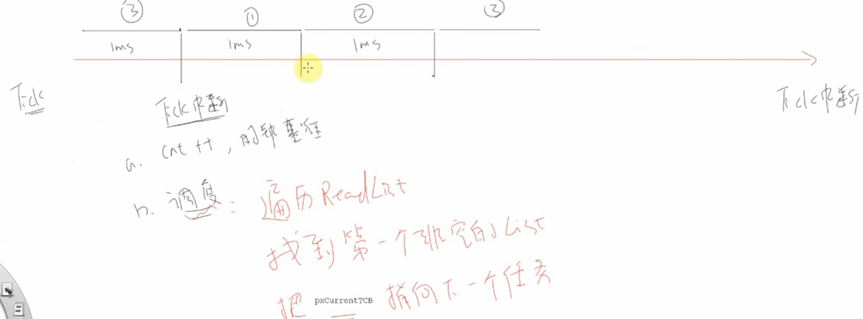

FreeRTOS 用定时器产生固定间隔的中断。这叫 Tick 滴答，比如每10ms 发生一次时钟中断。两次中断之间的时间称为时间片 time slice，时间片的长度由configTICK_RATE_HZ 决定。

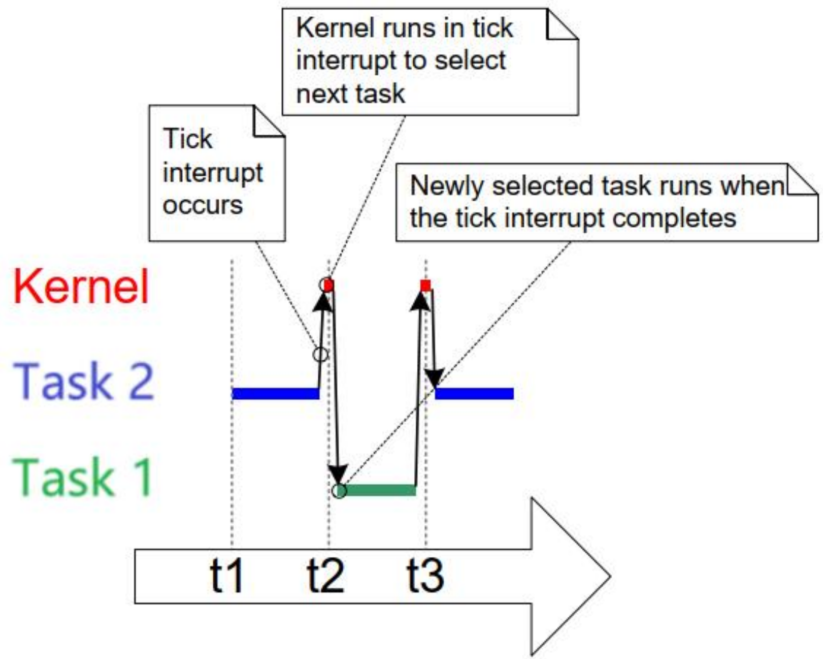

相同优先级的任务的切换方式：任务2 从 t2 发生 tick 中断（进入 tick 中断处理函数），切换到任务1，任务1执行到 t3 也发生 tick中断。【任务运行的时间并不是严格从 t1,t2,t3 处开始】

有了 Tick 概念后，就可以用 Tick 来衡量时间了，比如：

vTaskDelay(2);  // 等待2个Tick，假设configTICK_RATE_HZ=100, Tick周期时10ms, 等待20ms

// 还可以使用pdMS_TO_TICKS宏把ms转换为tick
vTaskDelay(pdMS_TO_TICKS(100));  // 等待100ms

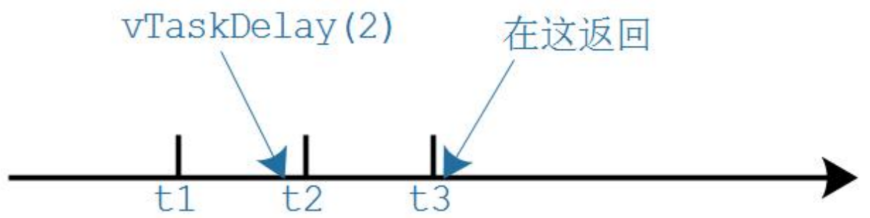

注意，基于Tick实现的延时并不精确，比如vTaskDelay(2)的本意是延迟2个Tick周期，

有可能经过1个Tick多一点就返回了。

建议以 ms 为单位，使用 pdMS_TO_TICKS 把时间转换为 Tick，增强代码健壮性，让Delay 的时间与配置项 configTICK_RATE_HZ 无关。

// 修改优先级为“Normal+1”，让音乐播放任务在并行系统中更流畅
ret = xTaskCreate(PlayMusic, "SoundTask", 128, NULL,
osPriorityNormal+1, &xSoundTaskHandle);

// 引入了 bug : 控制任务优先级低于音乐任务，无法关闭了
// 解决：用 vTaskDelay 延时主动放弃 cpu 资源

（3）修改优先级

获得任务的优先级：

UBaseType_t uxTaskPriorityGet( const TaskHandle_t xTask );

设置任务的优先级：

void vTaskPrioritySet( TaskHandle_t xTask, UBaseType_t uxNewPriority );
// 使用参数 xTask 来指定任务，设置为 NULL 表示设置自己的优先级

3，任务状态

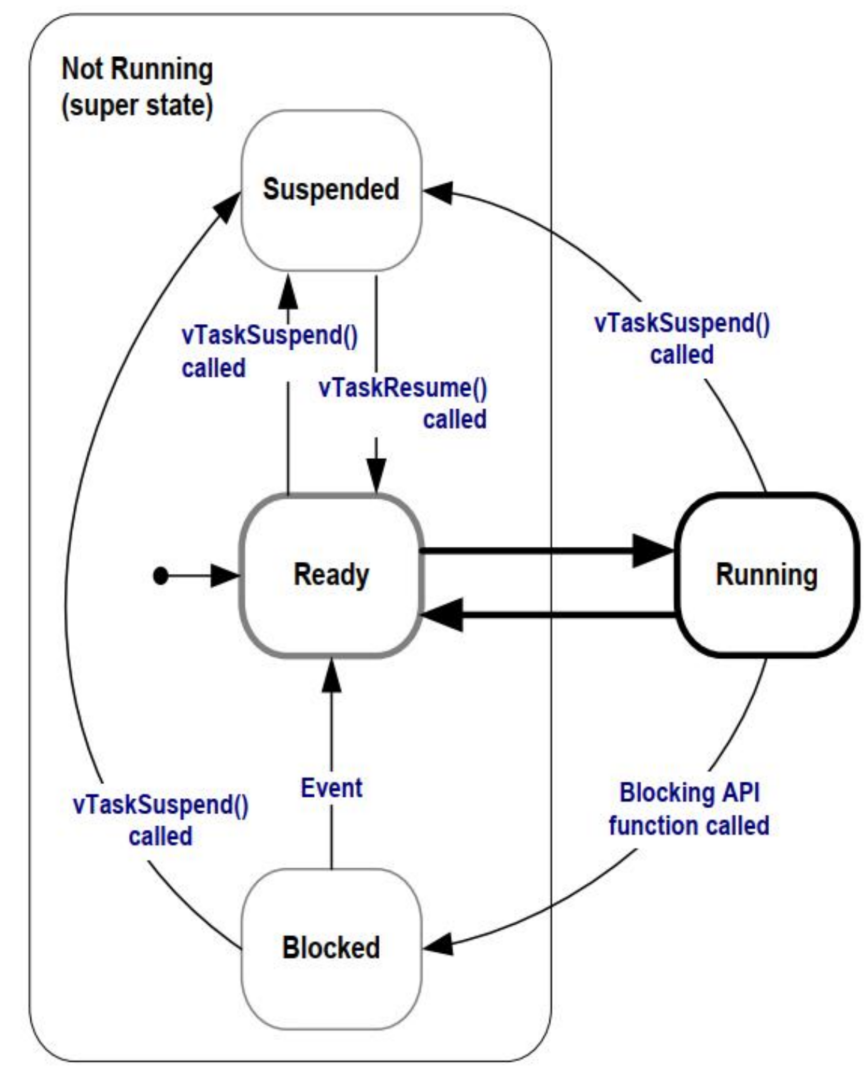

以上是完整的状态转换图，可以简单地把任务的状态分为 2 种：

运行 (Runing)
非运行 (Not Running)

对于非运行状态可细分：

阻塞状态 (Blocked)
暂停状态 (Suspended)
就绪状态 (Ready)

（1）阻塞状态

实际产品中不会让一个任务一直运行，而是用“事件驱动”的方法让它运行：

任务要等待某个事件，事件发生后它才能运行
在等待事件过程中，不消耗 CPU 资源
在等待事件的过程中，这个任务就处于阻塞状态

处于阻塞状态的任务，可以等待两种类型的事件

1）时间相关的时间（等待一段时间或等待到某个时间点）

2）同步事件，这个事件由别的任务或中断程序产生，同步事件来源有很多（队列、二进制信号量、计数信号量、互斥量、事件组、任务通知等等）

等待同步事件时，可加上超时时间，超过等待时间后超时返回。

（2）暂停状态

进入暂停状态，唯一的方法是通过vTaskSuspend函数。函数原型如下：

void vTaskSuspend( TaskHandle_t xTaskToSuspend );
// 参数 xTaskToSuspend 表示要暂停的任务，如果为 NULL，表示暂停自己

要退出暂停状态，只能由别人来操作：

别的任务调用：vTaskResume

中断程序调用：vTaskResumeFromISR

【实际开发中，暂停状态用得不多】

（3）就绪状态

这个任务完全准备好了，随时可以运行，只是还轮不到它。这时它就处于就绪态。

示例代码：通过遥控器暂停、播放音乐任务。

bRunning = 1;

if (data == 0xa8) /* play */
{
    /* 要么 suspend 要么 resume */
    if (bRunning)
    {
        LCD_ClearLine(0, 0);
        LCD_PrintString(0, 0, "Suspend Task");
        vTaskSuspend(xSoundTaskHandle);
        PassiveBuzzer_Control(0); /* 停止蜂鸣器 */
        bRunning = 0;
    }
    else
    {
        LCD_ClearLine(0, 0);
        LCD_PrintString(0, 0, "Resume Task");
        vTaskResume(xSoundTaskHandle);
        bRunning = 1;
    }
}

4，Delay 函数

有两个 Delay 函数：

vTaskDelay：至少等待指定个数的 Tick Interrupt 才变为就绪状态
vTaskDelayUntil：等待到指定的绝对时刻才能变为就绪态（保证的是两次退出延迟的时间间隔至少为 n 个 Tick，不管任务执行耗时多久都能稳定保持周期性）

void vTaskDelay ( const TickType_t xTicksToDelay );
// 等待多少个 Tick


BaseType_t xTaskDelayUntil( TickType_t* const pxPreviousWakeTime,
                            const TickType_t xTimeIncrement );
// pxPreviousWakeTime: 上一次被唤醒的时间
// xTimeIncrement: 要阻塞到(pxPreviousWakeTime + xTimeIncrement)

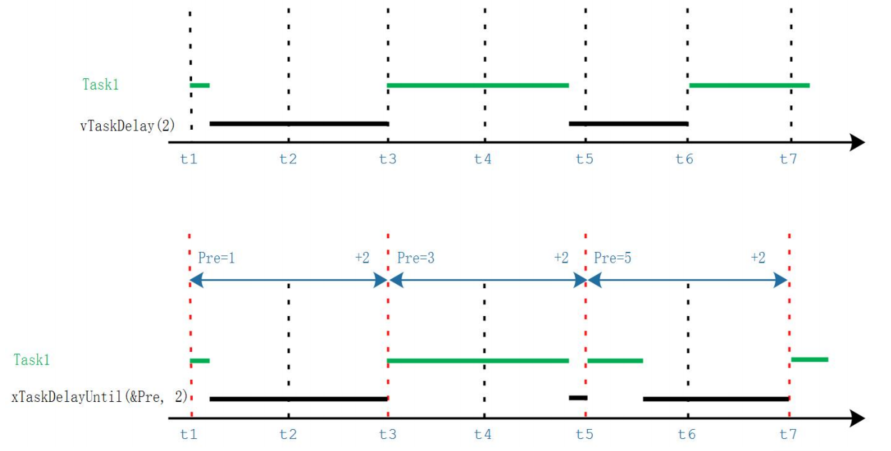

画图说明：

使用 vTaskDelay(n)时，进入、退出 vTaskDelay 的时间间隔至少是 n 个 Tick 中断

使用 xTaskDelayUntil(&Pre, n)时，前后两次退出 xTaskDelayUntil 的时间至少是 n 个 Tick 中断（使用 xTaskDelayUntil 来让任务周期性地运行）

示例代码：

void LcdPrintTask(void *params)
{
    struct TaskPrintInfo *pInfo = params;
    uint32_t cnt = 0;
    int len;
    BaseType_t preTime;
    uint64_t t1, t2;

    preTime = xTaskGetTickCount();

    while (1)
    {
        if (g_LCDCanUse)
        {
            g_LCDCanUse = 0;
            len = LCD_PrintString(pInfo->x, pInfo->y, pInfo->name);
            len += LCD_PrintString(len, pInfo->y, ":");
            LCD_PrintSignedVal(len, pInfo->y, cnt++);
            g_LCDCanUse = 1;
            mdelay(cnt & 0x3);
        }

        t1 = system_get_ns();

        //vTaskDelay(500); // 500000000
        vTaskDelayUntil(&preTime, 500);
        t2 = system_get_ns();

        LCD_ClearLine(pInfo->x, pInfo->y+2);
        LCD_PrintSignedVal(pInfo->x, pInfo->y+2, t2-t1);
        //用  vTaskDelayUntil 代替 vTaskDelay：实现精准的周期性执行
        //（固定 500ms 执行一次，不受任务执行耗时影响）
        // 而 vTaskDelay 周期会随任务执行时间偏移。
    }
}

5，空闲任务及其钩子函数

空闲任务（Idle 任务）的作用之一：释放被删除的任务内存。任务退出后需要空闲任务释放。

为什么必须要空闲任务？ —— 良好的程序都是事件驱动的（大部分时间处于阻塞状态）【任务不是死循环，结束后要加 vTaskDelete(NULL); 创建任务时，会初始化栈，如果一个任务不经过其他处理，执行结束直接返回会进入ptvTaskExitError(关闭所有中断并进入死循环)】

当所以任务都不执行时调度器必须能找到一个可以运行的任务（即空闲任务）。

使用 vTaskStartScheduler() 函数来创建、启动调度器时，内部会创建空闲任务：

空闲任务优先级为0，不能阻碍用户任务的运行

空闲任务要么处于就绪态，要么处于运行态，永远不会阻塞

注意：用 vTaskDelete() 来删除任务，就要确保空闲任务有机会执行，否则无法释放被删除任务的内存。

可添加一个空闲任务的钩子函数，空闲任务循环执行一次就调用钩子函数，其作用为：

执行一些低优先级、后台的、需要连续执行的函数
测量系统的空闲时间（即空闲任务占据的时间）
让系统进入省电模式

其限制为：不能导致空闲任务阻塞或暂停；用vTaskDelete()删除任务时，钩子函数要高效执行（空闲任务一直在钩子函数时无法正常释放内存）

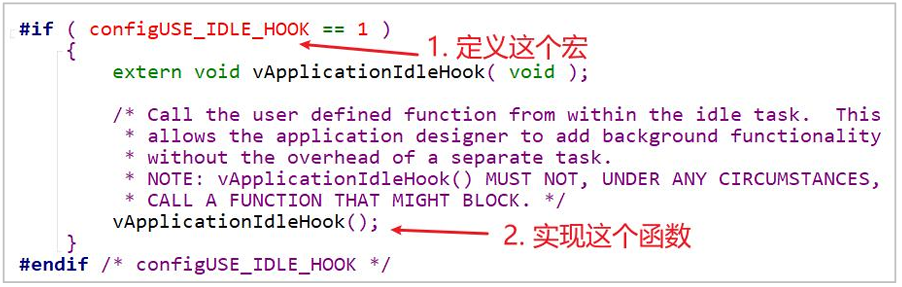

使用钩子函数的前提：（观察 FreeRTOS/Source/tasks.c 可知）

把宏 configUSE_IDLE_HOOK 定义为 1

实现 vApplicationIdleHook 函数

6，任务管理与调度

（1）引入优先级 —— 调度算法

【回顾】单处理系统中，任何时间里只能有一个任务处于运行状态。非运行的任务处于 3 种状态之一：阻塞(Blocked)、暂停(Suspended)、就绪 (Ready)。就绪态的任务可以被调度器挑选出来切换为运行状态，调度器永远都是挑选最高优先级的就绪态任务进入运行状态。阻塞状态的任务等待事件发生时就会进入就绪状态（时间相关事件或同步事件）。

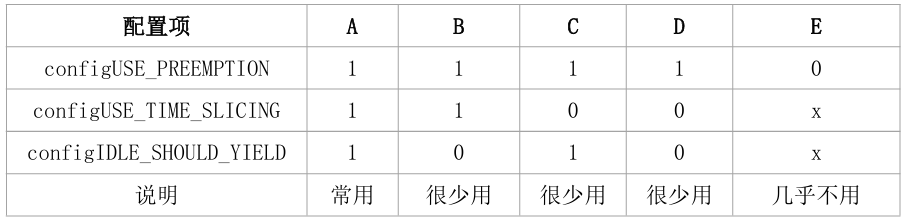

【配置调度算法】

为了确定哪个就绪态的任务可以切换为运行状态，通过配置一些配置项确定调度算法。
