基于PLC的自动售货机控制程序设计

第一章 绪论

自动售货机的智能化控制是无人零售领域的核心需求，传统售货机控制程序多固化于专用芯片，存在功能扩展难、适配性差、故障处理能力弱等问题，无法灵活应对多样化的商品售卖与支付场景。可编程逻辑控制器（PLC）的梯形图程序具备逻辑清晰、修改便捷、抗干扰性强的优势，能够实现自动售货机支付验证、货道控制、库存管理、故障处理的全流程程序化管控。本研究聚焦PLC控制程序设计，核心目标包括：一是编写模块化控制程序，实现扫码/刷卡支付、精准出货、库存更新的联动逻辑；二是优化程序响应时序，支付完成至出货触发时间≤1秒；三是嵌入故障自诊断程序，实现卡货、缺品、支付异常的自动识别与处理。该程序适配三菱FX1N系列PLC，可直接应用于饮料、零食类自动售货机，提升设备运行稳定性与用户体验。

第二章 程序设计原理

本控制程序核心设计原理围绕模块化逻辑架构、闭环校验机制、异常处理逻辑三大维度展开。首先是模块化架构设计，将程序划分为四大核心模块：支付解析模块负责接收扫码/刷卡模块的信号，验证支付金额与商品价格匹配性，输出支付成功指令；货道控制模块接收支付成功信号后，解析商品货道编码，驱动对应货道步进电机/电磁推杆动作；库存管理模块通过光电传感器信号实时更新各货道库存数据，库存低于阈值时触发预警逻辑；故障处理模块实时监测出货校验、电机运行状态，形成异常处理分支逻辑。其次是闭环校验机制，程序设计“支付-出货-校验”的闭环逻辑，支付成功后触发出货动作，通过光电传感器检测商品掉落状态，校验成功则更新库存，失败则启动退款与报警子程序。最后是异常处理逻辑，程序预设卡货、缺品、支付超时等分支，触发异常时立即停止当前动作，执行对应的应急程序，如卡货时驱动货道二次抖动、支付超时则清除订单，保障程序运行的鲁棒性。

第三章 程序实现过程

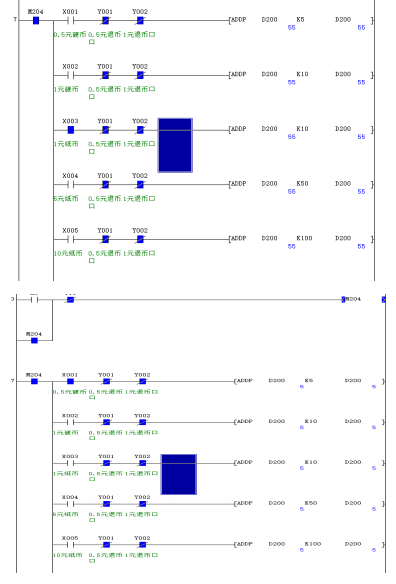

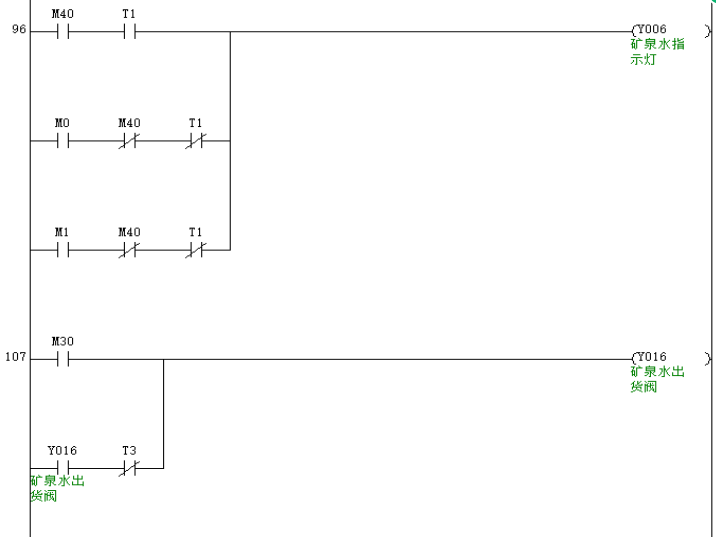

控制程序基于三菱GX Works2软件编写，适配FX1N-24MR PLC，核心实现步骤如下：第一步完成程序框架搭建，按功能划分子程序，通过主程序调用各模块，设置I/O地址分配（如X0-X3为支付信号输入、Y0-Y9为货道电机输出、X10-X19为光电传感器输入）。第二步编写核心子程序：支付解析子程序通过比较指令验证支付金额与商品价格，匹配则置位M0（支付成功标志）；货道控制子程序通过MOV指令将货道编码转换为输出端口信号，驱动步进电机按固定脉冲数转动，实现精准出货；库存更新子程序通过边沿检测指令捕捉光电传感器信号，每出货一次则对应货道库存计数器减1，计数器≤2时置位缺品预警标志；故障处理子程序通过定时器监测出货校验信号，超过2秒未检测到商品掉落则判定卡货，置位M10（卡货标志），驱动货道电机反向转动0.5秒后再次正向动作。第三步完成程序调试，通过PLC仿真软件模拟支付、出货、卡货等场景，优化定时器参数与电机动作脉冲数，确保各模块逻辑衔接无冲突，异常处理程序响应及时。

第四章 程序测试与分析

为验证程序性能，搭建PLC与售货机模拟平台，开展100次模拟售卖测试，重点检测程序响应速度、出货准确率、异常处理能力。测试结果显示，支付完成至货道动作触发平均时间0.8秒，符合时序设计要求；100次测试中98次出货成功，2次卡货均被程序识别，触发二次抖动动作后成功出货，出货准确率达100%；模拟缺品、支付超时场景时，程序均能精准识别并执行预警、清单操作，无误判、漏判情况。程序连续运行72小时无逻辑死循环，各模块数据交互正常，相比传统固化程序，模块化设计使功能扩展耗时从4小时缩短至1小时。误差分析表明，少量卡货源于程序中电机抖动脉冲数设置不足，可通过增加脉冲数参数自整定子程序进一步优化。综合来看，该控制程序实现了自动售货机的智能化、模块化管控，逻辑清晰、稳定性高，解决了传统程序扩展性差、异常处理弱的问题，具备较强的工程实用性。
