一、W25Q64概述

W25Q64是华邦（winbond）退出的SPI接口非易失性FLASH存储心器，核心 特性与定位如下

1、核心容量：64M-bit = 8M-byte,远大于AT24C02这类百字节的容量，且最高通信速度为80Mhz

2、核心特效：掉电数据不丢失

3、典型用途：常用语存放不修改的大体积数据，字库文件，音频文件，图片，系统固件等等

二、核心存储结构与地址规则

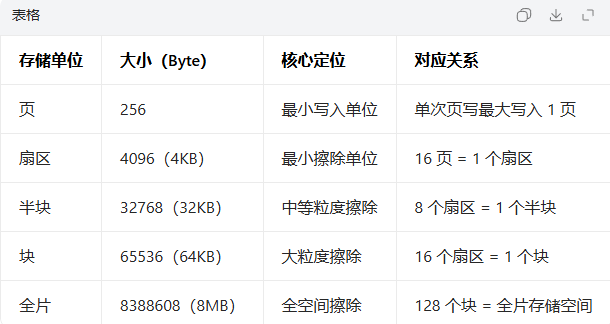

1、基础存储单位

2、地址规则

2.1、地址范围：24位绝对地址，范围为0x000000 ~ 0x7FFFFF ,共8Mb空间，每个绝对固定地址固定存放1Byte数据

2.2、地址拆解：24位地址拆解可以按存储层级拆解为：块号（2位）+扇区号（1位）

+ 页号（1位）+字节偏移（2位）

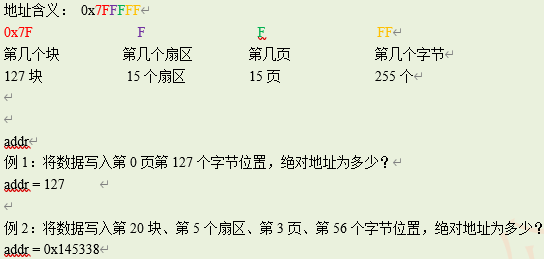

2.3、地址计算示例：

三、擦除与写入核心特性

1、核心写入原理：W25Q64在写入时，只能将数据位的1改写为0，无法将0改写为1

2、擦除的本质：将指定存储空间内的所有数据位全部置1，为后续写入做准备

3、硬性规则：写入新数据之前，必须先擦除目标地址所在的存储空间，否则报错

4、支持的4种擦除方式：

1）扇区擦除：最小颗粒度，4kb空间

2）半块 擦除：32KB空间

3）块擦除：64KB空间

4）全片擦除：擦除整个8MB存储空间

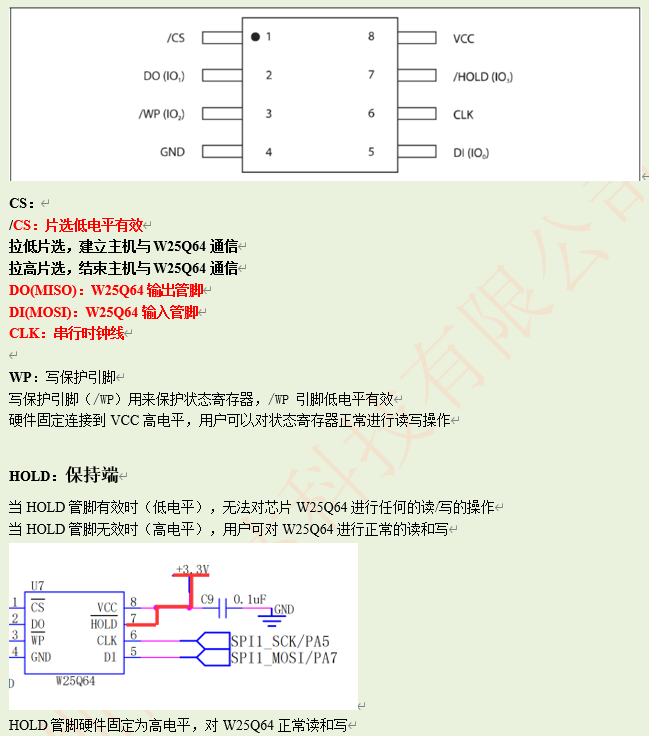

四、芯片管脚的功能

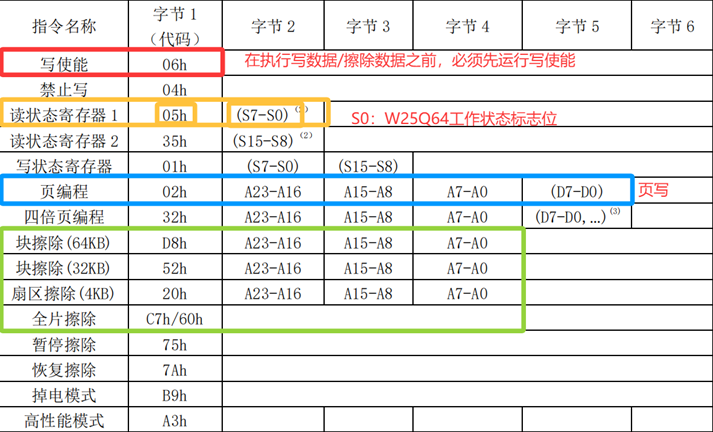

五、指令表

六、代码（写使能、读空闲函数、擦除函数、页写函数、连续读函数、跨页写函数）

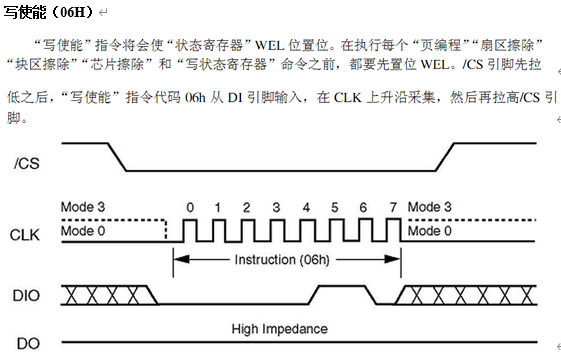

1、写使能

/*************************
函数名称：w25_Wr_Enable(void)
函数功能：w25写使能函数
返回值：无
形参：无
作者：me
版本：1.0
*************************/
void w25_Wr_Enable(void)
{
	//拉低,接收
	W25Q64_CS_L;
	//发送0x06 写使能指令
	Spi1_Change_By(0x06);
	//拉高停止
	W25Q64_CS_H;
}

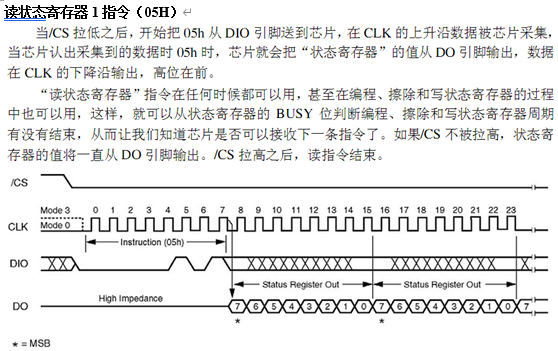

 2、读空闲函数

/*************************
函数名称：w25_Re_Free(void)
函数功能：w25读空闲函数		返回为0是空闲
返回值:u8
形参：无
作者：me
版本：1.0
*************************/
u8 w25_Re_Free(void)
{
	u8 temp;
	//拉低，接收
	W25Q64_CS_L;
	//发送读函数指令
	Spi1_Change_By(0x05);
	//接收数据
	temp = Spi1_Change_By(0xff);
	//拉高停止
	W25Q64_CS_H;
	//判断空闲
	if(temp & (0x01))
	{
		return 1;
	}
	return 0;
}

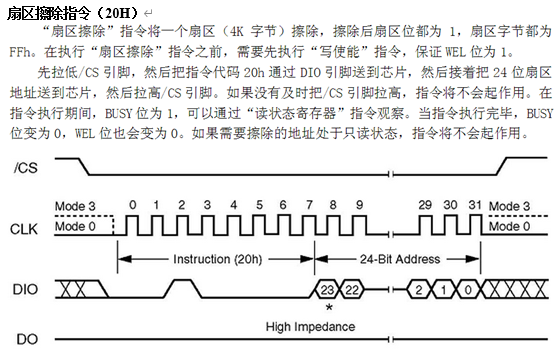

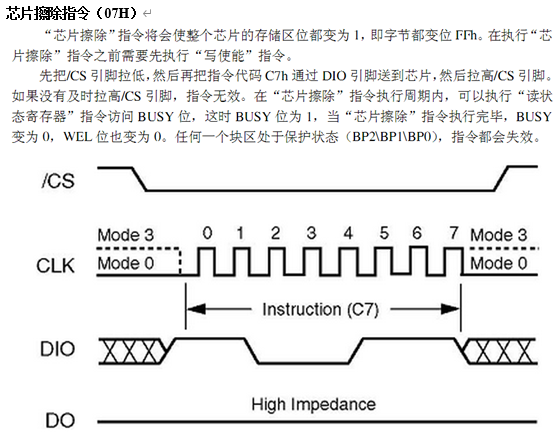

3、擦除函数（除了全部擦除函数的代码步骤不同以外，其他擦除的代码步骤相同，这里使用了传入指定的指令来执行对应的擦除功能）

/*************************
函数名称：w25_Erase(void)
函数功能：w25擦除函数
返回值：无
形参：u32 addr,cmd  : 擦除指令 (0x20=扇区, 0xD8=块, 0xC7=整片)
作者：me
版本：1.0
*************************/
void w25_Sector_Erase(u32 addr,u8 cmd)
{
	//写	WEL位 0 是 芯片拒绝执行任何写入、擦除或写状态寄存器的指令。且与写使能是绑定的所有一开始就要写使能
	w25_Wr_Enable();

	while(w25_Re_Free());//等待空闲

	W25Q64_CS_L;
	//发送擦除指令
	Spi1_Change_By(cmd);
	if(cmd != 0xc7)
	{
	Spi1_Change_By((addr >> 16) & 0xff);
	Spi1_Change_By((addr >> 8) & 0xff);
	Spi1_Change_By(addr & 0xff);
	}
	//拉高
	W25Q64_CS_H;
	while(w25_Re_Free());//等待扇区擦除完成
}

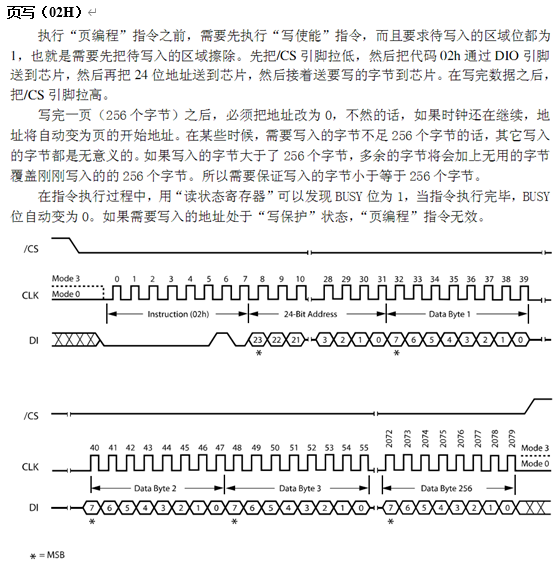

4、页写函数

/*************************
函数名称：w25_Wr_Pg(u8 *data,u32 addr,u32 len)
函数功能：w25页写函数
返回值：无
形参：u8 *data,u32 addr,u32 len
作者：me
版本：1.0
*************************/
void w25_Wr_Pg(u32 addr,u8 *data,u32 len)
{
	w25_Wr_Enable();
	while(w25_Re_Free());//等待空闲
	W25Q64_CS_L;
	//发送擦除指令
	Spi1_Change_By(0x02);
	//发送写入地址
	Spi1_Change_By((addr >> 16) & 0xff);
	Spi1_Change_By((addr >> 8) & 0xff);
	Spi1_Change_By(addr & 0xff);
	while(len -- )
	{
		Spi1_Change_By(*data);
		data++;

	}
	//拉高
	W25Q64_CS_H;
	while(w25_Re_Free());//等待空闲
}

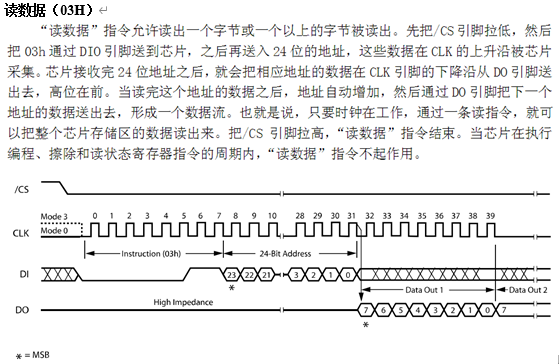

5、页读

/*************************
函数名称：w25_Re_Pg(u8 *data,u32 addr,u32 len)
函数功能：w25页读函数
返回值：无
形参：无
作者：me
版本：1.0
*************************/
void w25_Re_Pg(u32 addr,u8 *data,u32 len)
{
	W25Q64_CS_L;
	//发送擦除指令
	Spi1_Change_By(0x03);
	//发送写入地址
	Spi1_Change_By((addr >> 16) & 0xff);
	Spi1_Change_By((addr >> 8) & 0xff);
	Spi1_Change_By(addr & 0xff);
	while(len --)
	{
		*data = Spi1_Change_By(0xff);
		data++;//地址偏移
	}
		//拉高
	W25Q64_CS_H;
}

6、跨页写

        原理与AT24C02相同，通过判断要写入数据的长度从而改变真实写入的长度，

        再利用这个长度移动，写入地址，数据地址，数据长度

/*************************
函数名称：w25_Wr_Ct(u8 *data,u32 addr,u32 len)
函数功能：w25跨页写函数
返回值：无
形参：u8 *data,u32 addr,u32 len
作者：me
版本：1.0
*************************/
void w25_Wr_Ct(u32 addr,u8 *data,u32 len)
{
	u32 Re_Wr;
	u32 Max_Space;

	while(len)
	{
		Max_Space = 256 -  (addr % 256);
		if(Max_Space > len)
		{
			Re_Wr = len;
		}
		else
		{
			Re_Wr = Max_Space;
		}


		w25_Wr_Enable();
		while(w25_Re_Free());//等待空闲
		W25Q64_CS_L;
		//发送擦除指令
		Spi1_Change_By(0x02);
		//发送写入地址
		Spi1_Change_By((addr >> 16) & 0xff);
		Spi1_Change_By((addr >> 8) & 0xff);
		Spi1_Change_By(addr & 0xff);

		for(u32 i=0;i<Re_Wr;i++)
		{
		Spi1_Change_By(data[i]);

		}

		//拉高
		W25Q64_CS_H;
		while(w25_Re_Free());//等待空闲

		addr += Re_Wr;
		data += Re_Wr;
		len  -= Re_Wr;

	}
}
