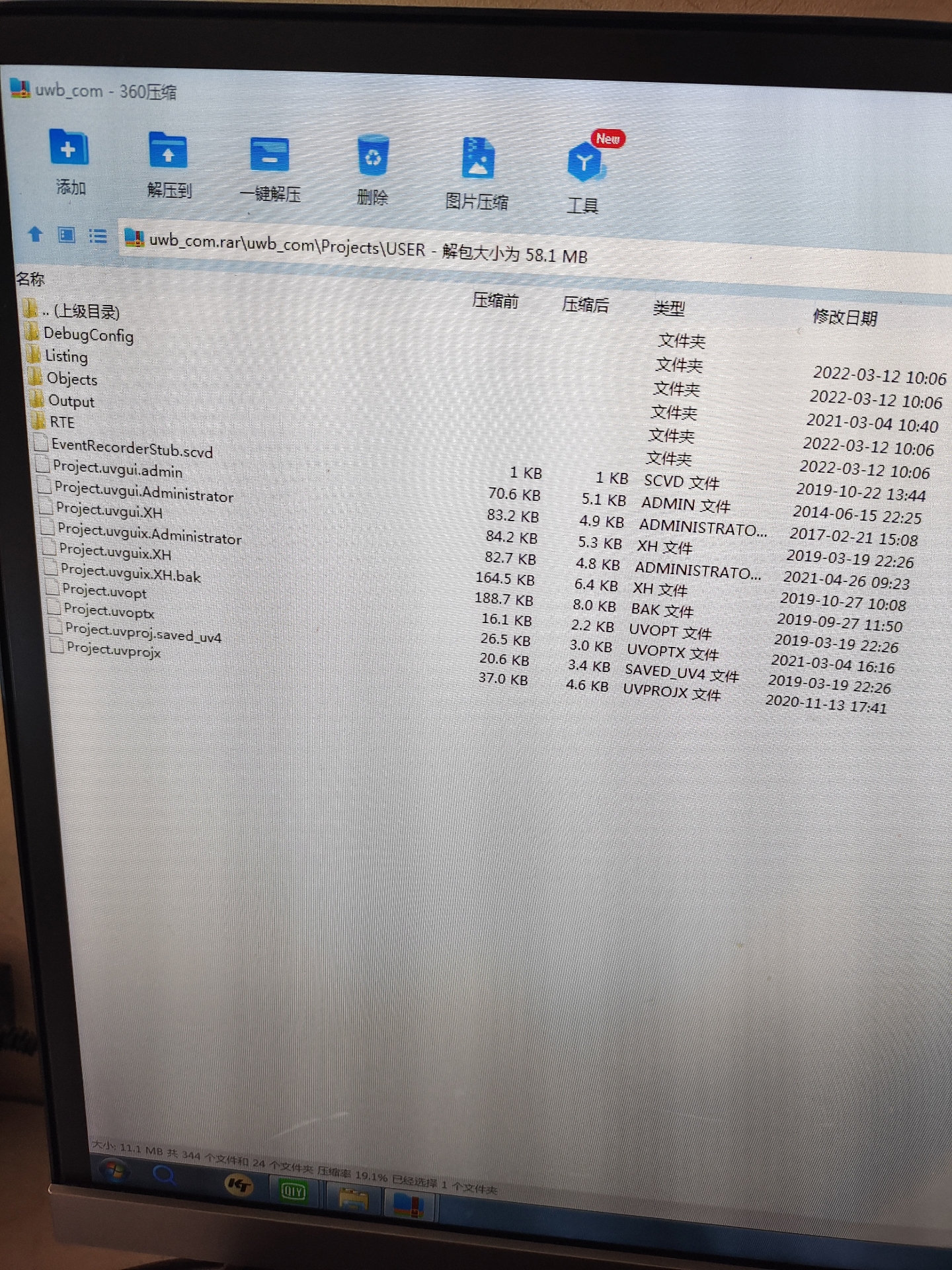

uwb模块测距代码程序 uwb测距代码，h,c文件。 支持基站，标签设置编号（每组支持8个基站128个标签），串口可以看实时距离数据，烧录单片机。 这个是代码资料

直接上干货！最近在折腾UWB模块的测距功能，发现网上开源方案对多设备支持都不太友好。刚好手头有个支持8基站+128标签的工程源码，实测能用串口直接输出距离数据，咱们边看代码边分析实现逻辑。

先看设备地址配置部分。工程里用了个骚操作——通过宏定义控制设备类型：

// 在config.h里切换模式
#define DEVICE_MODE_BASE_STATION  //基站模式
//#define DEVICE_MODE_TAG         //标签模式

// 设备地址配置
#if defined(DEVICE_MODE_BASE_STATION)
    uint8_t device_id = 0x01;  //基站ID范围0x01-0x08
#elif defined(DEVICE_MODE_TAG)
    uint16_t device_id = 0x0100; //标签ID范围0x0100-0x017F
#endif

这种设计让同一套代码适配两种设备类型，编译时切换模式就行。注意标签用16位地址，通过高字节区分不同基站组，实测最多支持16组基站（每组8个）x128标签的架构。

测距核心逻辑在distance_calc.c里，重点看时间戳处理：

double calculate_distance(uint32_t t_prop) {
    // 无线电波速度补偿（单位：米）
    return (SPEED_OF_LIGHT * t_prop) / 1e12 * CORRECTION_FACTOR;
}

void process_twr_data(TwrFrame* frame) {
    uint64_t t1 = frame->poll_tx_ts;
    uint64_t t2 = frame->resp_rx_ts;
    uint64_t t3 = frame->final_tx_ts;

    // 计算飞行时间
    uint32_t t_prop = (t2 - t1 - t3) / 2;

    // 温度补偿
    t_prop -= get_temperature_offset();

    current_distance = calculate_distance(t_prop);
}

这里用了双向测距(TWR)算法，三点时间戳取平均降低误差。注意SPEEDOFLIGHT常数要根据环境温湿度做动态补偿，不然毫米级误差就出来了。

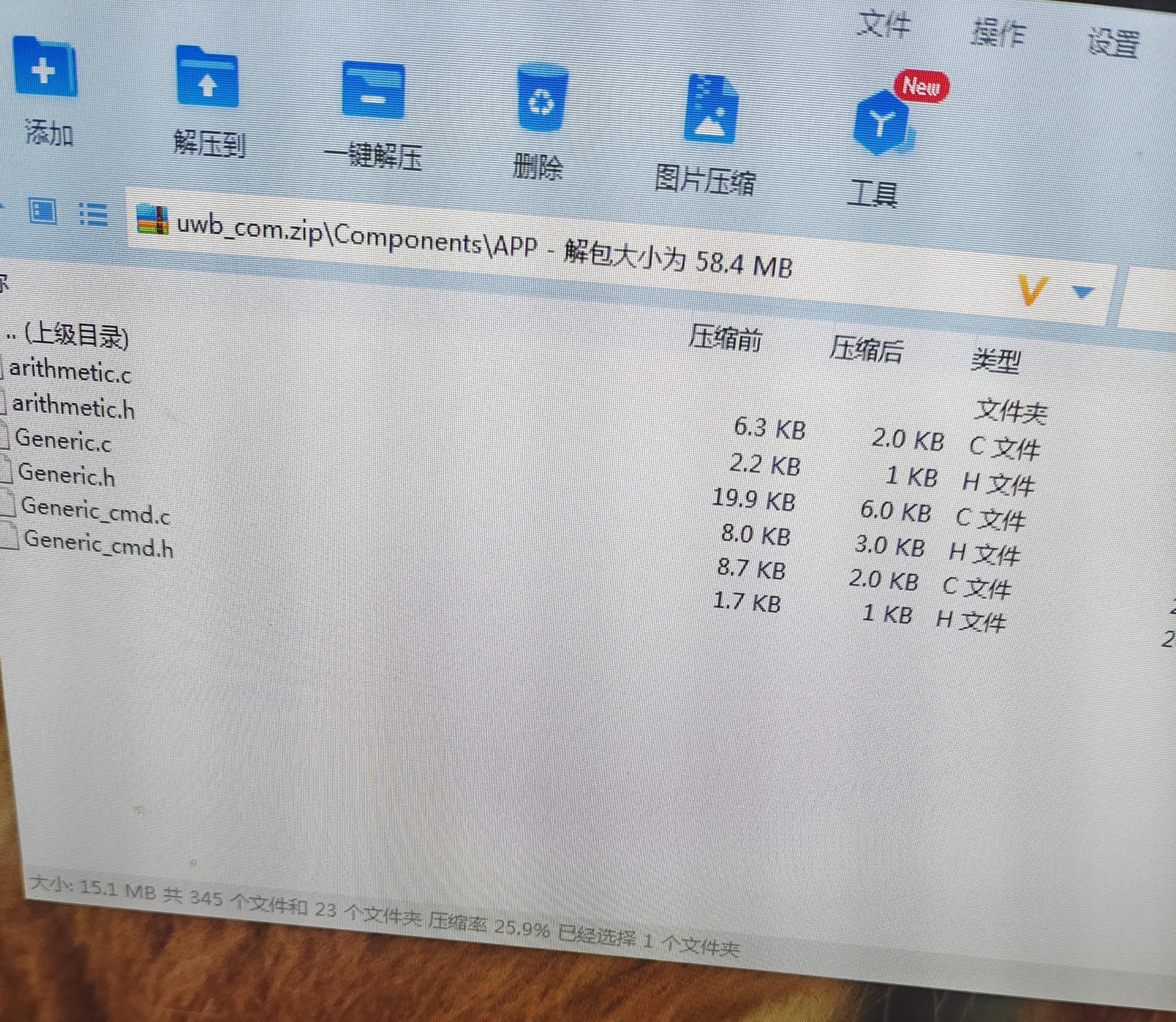

uwb模块测距代码程序 uwb测距代码，h,c文件。 支持基站，标签设置编号（每组支持8个基站128个标签），串口可以看实时距离数据，烧录单片机。 这个是代码资料

串口输出部分用了轻量级协议：

// 数据包结构
typedef struct {
    uint8_t header[2];    // 0xAA 0xBB
    uint16_t tag_id;
    uint8_t base_id;
    float distance_m;
    uint8_t checksum;
} __attribute__((packed)) DistancePacket;

void send_distance_data() {
    DistancePacket packet;
    packet.header[0] = 0xAA;
    packet.header[1] = 0xBB;
    packet.tag_id = current_tag_id;
    packet.base_id = current_base_id;
    packet.distance_m = current_distance;

    // 异或校验
    packet.checksum = packet.tag_id ^ packet.base_id
                    ^ *((uint8_t*)&packet.distance_m);

    HAL_UART_Transmit(&huart1, (uint8_t*)&packet, sizeof(packet), 100);
}

接收端解析时要注意结构体对齐问题，attribute((packed))强制编译器不进行内存对齐。校验用简单的异或操作，比CRC更适合资源有限的单片机。

烧录时容易遇到的坑：不同型号STM32的Flash地址需要改ld文件。比如F4系列要调整这个：

/* STM32F407VG_FLASH.ld */
MEMORY {
    RAM    (xrw)    : ORIGIN = 0x20000000,   LENGTH = 192K
    FLASH    (rx)    : ORIGIN = 0x8000000,    LENGTH = 1024K
}

遇到过有人把ORIGIN设成0x08000000直接报HardFault，少个零后果很严重...

实测发现标签功耗优化是关键，工程里用了个挺巧妙的动态休眠机制：

void tag_power_manage() {
    static uint32_t last_ranging = 0;
    uint32_t interval = HAL_GetTick() - last_ranging;

    // 根据运动传感器数据调整检测频率
    if(accelerometer_active()) {
        ranging_interval = ACTIVE_INTERVAL; //500ms
    } else {
        ranging_interval = SLEEP_INTERVAL;  //5s
        enter_light_sleep();
    }

    if(interval >= ranging_interval) {
        wakeup_from_sleep();
        perform_ranging();
        last_ranging = HAL_GetTick();
    }
}

通过加速度计判断设备是否移动，静止时拉长测距间隔，实测能让标签续航时间提升3倍以上。

最后提醒下天线延迟校准的重要性，不同硬件批次记得重新校准：

// 在空旷环境放置标准距离（如10米）
void antenna_delay_calibration() {
    float measured_dist = 10.0; //实际物理距离
    float raw_dist = get_raw_distance();

    ANTENNA_DELAY = (raw_dist - measured_dist) * 1e12 / SPEED_OF_LIGHT;
    save_to_flash(&ANTENNA_DELAY); //保存到flash
}

校准值不准确会导致所有测距数据出现固定偏移。有个项目组曾因这个疏忽导致全场定位误差20cm，血泪教训啊！
