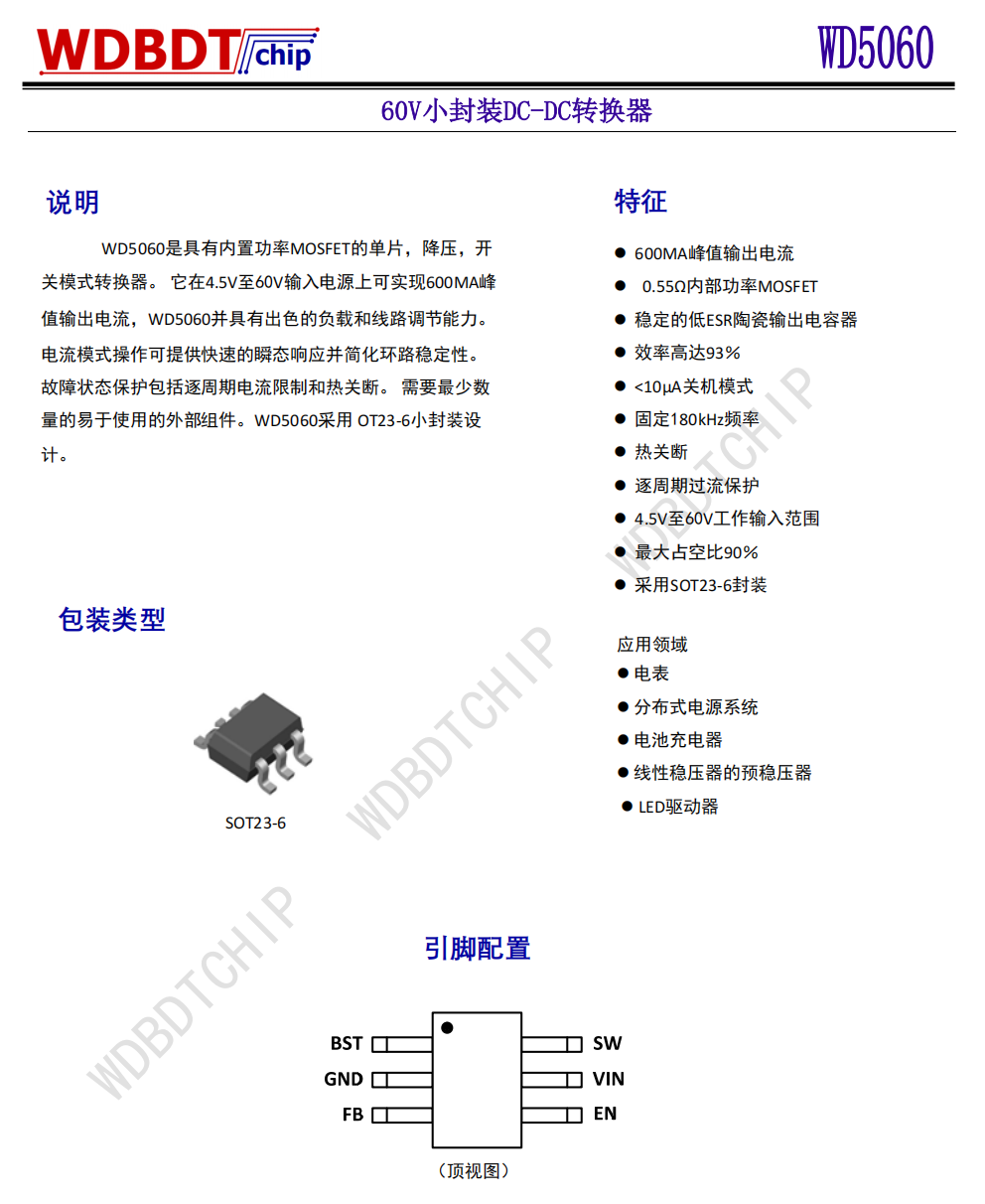

WD5060是深圳市微电半导体推出的一款高性能单片降压开关模式DC-DC转换器，凭借4.5V至60V的超宽输入电压范围、600mA峰值输出电流的强劲性能，搭配SOT23-6超小封装设计，成为电表、分布式电源系统、LED驱动器等多场景下电源解决方案的优选器件。该芯片集成内置功率MOSFET，兼具高转换效率、完善的保护机制与极简的外围电路设计，在小体积要求与高耐压性能之间实现了完美平衡，为各类低压供电设备提供稳定、高效、可靠的电源转换方案。





核心性能特性，打造高适配电源转换体验



WD5060在电气性能上实现了多维度的优化设计，从电压适配、电流输出到能效表现，均贴合工业、民用电子设备的实际供电需求，同时通过集成化设计降低了电路损耗，提升了工作稳定性。



1. 超宽电压输入，适配复杂供电环境：芯片支持4.5V至60V的工作输入范围，能够从容应对工业总线、电池组、电网供电等多种场景下的电压波动问题，无需额外的预降压电路，即可直接接入36V、48V等标准工业电压平台，为设备在复杂供电环境下的稳定运行提供了基础保障，同时最大占空比可达90%，进一步拓宽了输入输出电压的适配范围。

​

2. 高效功率输出，低损集成设计：内置0.55Ω低导通电阻的功率MOSFET，有效降低了导通损耗，可实现600mA峰值输出电流，且具备出色的负载和线路调节能力，能为负载提供稳定的电流输出。搭配稳定的低ESR陶瓷输出电容器，芯片的转换效率高达93%，在高效输出功率的同时，有效减少输出电压纹波，提升电源供电的纯净度。

​

3. 低功耗模式，节能性突出：针对电池供电或低功耗要求的应用场景，WD5060设计了超低功耗的关机模式，该模式下芯片的工作电流小于10μA，能最大程度降低设备待机或休眠状态下的能源消耗，显著延长电池供电设备的续航时间。

​

4. 固定工作频率，便于电路优化：采用180kHz固定工作频率设计，不仅简化了外围滤波器的设计流程，更便于工程师进行电磁兼容性（EMC）优化，有效降低了电源电路的设计难度与调试成本，提升了电路设计的效率。





完善的保护机制，保障芯片与系统安全



为应对电路故障、极端工作环境等突发情况，WD5060集成了双重核心保护功能，形成了可靠的安全防护体系，有效避免芯片及外部电路因异常工况而损坏，大幅提升了整个电源系统的稳定性与使用寿命。



1. 逐周期过流保护：芯片具备逐周期电流限制功能，能够实时监测电路中的工作电流，当检测到电流超出额定范围时，会立即进行限流调节，防止过流现象对功率器件和外部电路造成冲击，从源头上规避了过流引发的电路烧毁风险。

​

2. 热关断保护：当芯片因长时间高负荷工作或环境温度过高导致结温超出安全阈值时，热关断保护功能会自动启动，使芯片进入休眠状态，待温度降至安全范围后再恢复工作，有效解决了芯片发热失控的问题，保障了芯片在高温环境下的可靠运行。



电流模式工作原理，实现快速瞬态响应



WD5060采用电流模式降压稳压器设计，这一工作模式不仅简化了环路稳定性设计，更赋予了芯片快速的瞬态响应能力，能及时应对负载突变带来的电压波动，保证输出电压的稳定。



在一个180kHz的工作周期开始时，芯片内部MOSFET处于关闭状态，此时误差放大器输出电压高于电流检测放大器的输出，电流比较器输出为低。当日钟信号上升沿触发RS触发器后，MOSFET接通，将开关引脚与电感器连接到输入电源，电流检测放大器会实时感应并放大电感电流。当电流检测放大器输出与斜率补偿信号的总和超过误差放大器输出电压时，RS触发器重置并关闭MOSFET，外部肖特基整流二极管随即为电感电流提供续流路径。整个过程中，误差放大器会对反馈电压和内部基准电压之间的电压差进行积分，持续调节输出电压，确保在负载或输入电压发生变化时，输出电压始终保持稳定。

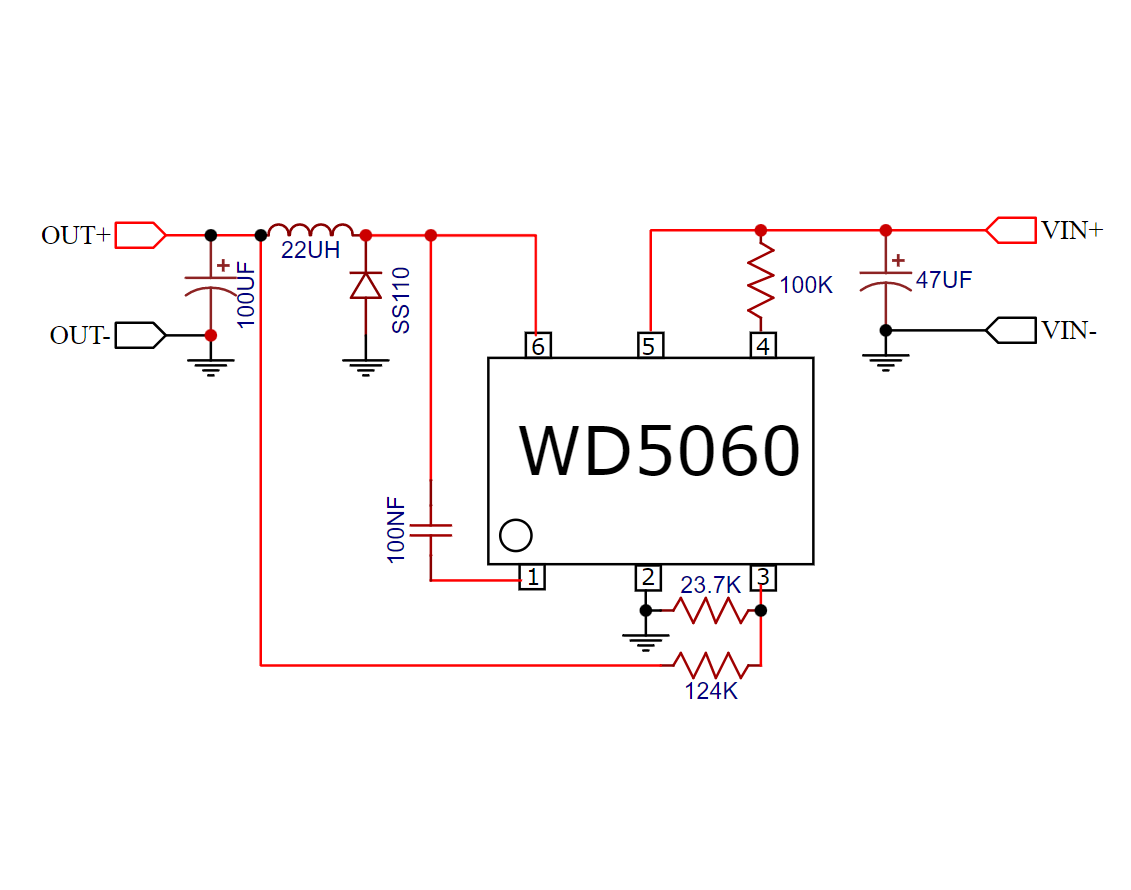

此外，芯片仅需最少数目且易于获取的外部组件即可搭建完整的电源转换电路，无需复杂的外围配置，大幅简化了PCB板的设计，同时有效降低了物料成本（BOM）。



多场景应用落地，赋能各领域电子设备



凭借宽电压输入、小封装、高效率、低功耗及完善保护的综合优势，WD5060的应用场景覆盖工业、民用、消费电子等多个领域，成为各类低压电子设备电源模块的核心器件，为不同设备的稳定运行提供了高效的电源转换支持。



1. 电表设备：电表对供电的精度和功耗有着严格要求，WD5060的高精度输出电压调节能力可保证计量芯片的精准工作，而低功耗的关机模式则能适配电表的休眠工作机制，同时其抗电压波动的特性可应对电网供电的电压变化，为电表的长期稳定运行提供保障。

​

2. 分布式电源系统：在分布式电源系统中，WD5060可作为前端降压转换器，将高电压输入转换为适合各子系统的低压电源，还可通过多芯片并行工作的方式提升输出电流能力，满足系统多模块的供电需求，其简单的外围设计也便于系统的集成与扩展。

​

3. 电池充电器与线性稳压器预稳压器：芯片的宽输入电压范围可适配不同规格的电池供电，高转换效率能提升充电效率，减少能量损耗；同时作为线性稳压器的预稳压器，可有效稳定输入电压，降低线性稳压器的工作压力，提升整个稳压电路的效率与稳定性。

​

4. LED驱动器：LED照明设备对供电的稳定性要求较高，WD5060的低纹波输出与出色的负载调节能力，能为LED光源提供恒定的电压和电流，避免光源因电压波动出现频闪、亮度不均等问题，同时小封装设计也适配了LED灯具小型化的设计趋势。



小封装大能量，适配设备小型化趋势

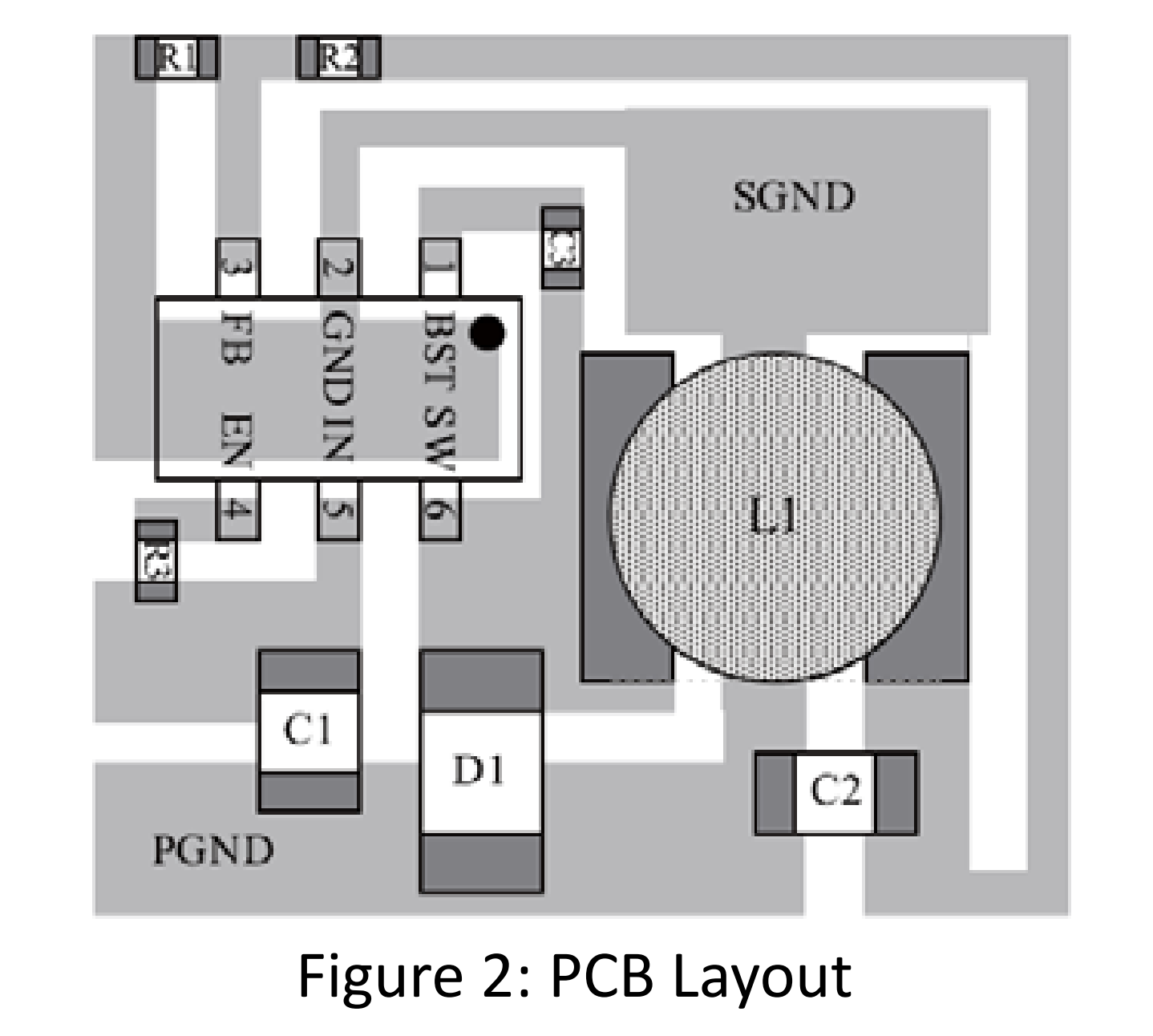

在电子设备向小型化、集成化发展的当下，器件的封装尺寸成为电路设计的重要考量因素，WD5060采用SOT23-6超小封装设计，大幅节省了PCB板的空间，完美适配各类小型化、便携式电子设备的设计需求。



相较于传统大封装的高耐压DC-DC转换器，WD5060在保持60V高耐压性能的同时，实现了封装尺寸的极致压缩，无需为高耐压性能牺牲电路布局空间，既满足了工业设备、小型电子器件的紧凑化设计要求，也为工程师的电路布局提供了更多灵活性，助力产品在外观和结构设计上实现更多创新。





总结



WD5060作为一款60V高耐压小封装DC-DC转换器，以超宽输入电压、高效功率输出、完善的保护机制、极简的外围设计为核心优势，在性能、可靠性与设计便捷性之间实现了高度统一。其SOT23-6的小封装设计贴合了电子设备小型化的发展趋势，而多场景的适配能力则让其成为电表、分布式电源系统、LED驱动器等领域的理想电源解决方案。



在工业自动化、民用电子不断发展的背景下，WD5060凭借高性价比与稳定的性能表现，为各类电子设备的电源模块设计提供了高效、可靠的选择，也彰显了国产电源芯片在高耐压、小封装领域的技术实力，为下游电子设备的创新与升级提供了坚实的电源技术支撑。
