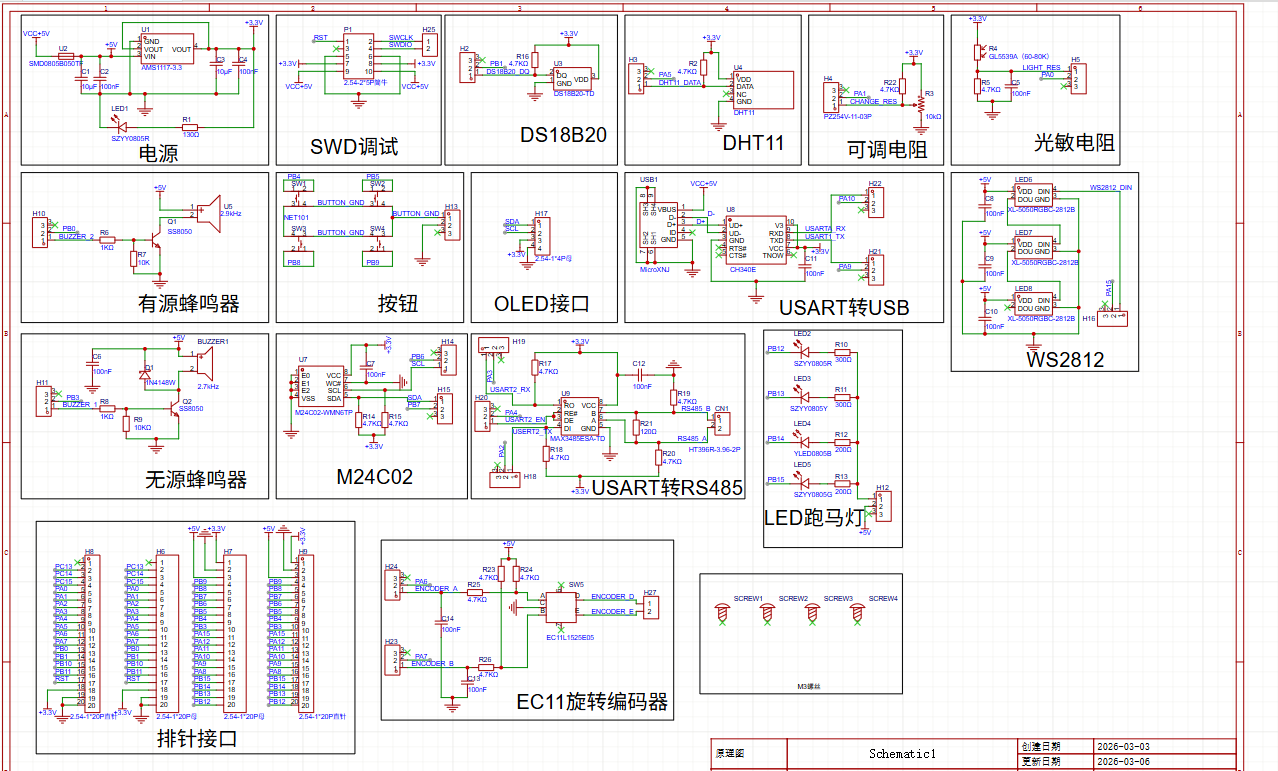

开发板原理图如下：

可调电阻部分：

一、核心工作原理

DHT11 是一款单总线数字温湿度传感器，通过单根数据线与 MCU 通信。

• 电路采用 外部供电模式：VDD 接 +3.3V，GND 接地，DATA 引脚通过上拉电阻保持高电平。
• STM32 的 PA5 引脚（DHT11_DATA）作为通信引脚，通过发送特定时序指令，触发 DHT11 采集温湿度数据，并接收返回的 40 位数据（8 位湿度整数 + 8 位湿度小数 + 8 位温度整数 + 8 位温度小数 + 8 位校验和），再由软件解析出实际温湿度值。

---

二、各部件作用

1. 传感器芯片：U4（DHT11）

• VDD（1 脚）：电源输入端，接 +3.3V，为传感器提供工作电压。
• DATA（2 脚）：单总线通信引脚，既是指令接收端，也是数据输出端。
• NC（3 脚）：空脚，无电气连接，设计中可忽略。
• GND（4 脚）：电源地，接地形成电气回路。

2. 接口插座：H3

• 用于外接 DHT11 传感器模块，方便插拔和更换。
• 引脚映射：
  • 1 脚：GND
  • 2 脚：DATA（DHT11_DATA）
  • 3 脚：VDD（+3.3V）

3. 上拉电阻：R2（4.7kΩ）

• 一端接 +3.3V，另一端接 DATA 线，是单总线通信的关键元件。
• 作用：
  • 使总线在空闲状态下保持高电平，符合单总线协议要求。
  • 增强信号抗干扰能力，确保通信稳定。
  • 4.7kΩ 是 DHT11 推荐的上拉电阻值，兼顾速度与稳定性。

4. 主控引脚：PA5（DHT11_DATA）

• STM32 的通用 IO 口，配置为开漏输出 / 输入模式。
• 作用：
  • 发送起始信号（拉低总线 ≥18ms），唤醒 DHT11。
  • 接收传感器返回的响应信号和 40 位温湿度数据。
  • 由软件模拟单总线时序，完成数据的收发与校验。

---

三、数据采集流程

1. 起始信号：PA5 拉低 ≥18ms，再释放（上拉至高电平），唤醒 DHT11。
2. 响应信号：DHT11 拉低总线 80µs 作为应答，再拉高 80µs，通知 MCU 准备发送数据。
3. 数据传输：DHT11 逐位发送 40 位数据，“0” 和 “1” 通过不同的低电平时长区分。
4. 数据解析：MCU 接收数据后，校验和验证数据完整性，再解析出湿度和温度值。

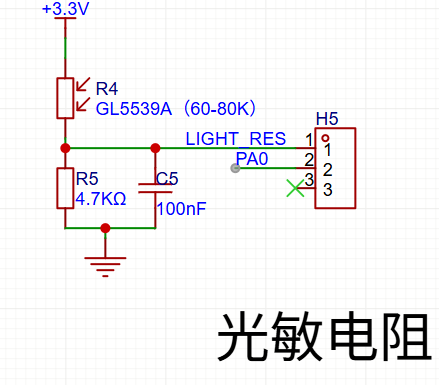

光敏电阻部分：

这是一个光敏电阻分压采样电路，用于检测环境光照强度，并将其转换为可被 STM32（PA0 引脚）采集的模拟电压信号。

---

一、核心工作原理

光敏电阻（GL5539A）的阻值会随光照强度变化：光照越强，阻值越小；光照越弱，阻值越大。

• 电路采用分压采样方式：光敏电阻 R4 与固定电阻 R5 串联，接在 + 3.3V 和地之间。
• PA0 引脚采集分压点的电压，该电压会随光照强度的变化而变化。
• STM32 内部的 ADC 模块将这个模拟电压转换为数字值，从而实现对环境光照强度的检测。

---

二、各部件作用

1. 光敏电阻：R4（GL5539A，60~80K）

• 这是核心的光敏元件，其阻值随光照强度变化。
• 作为分压电路的上臂，其阻值变化直接决定分压点电压的大小。
• 典型特性：在黑暗中阻值可达兆欧级，在强光下可降至几千欧。

2. 固定电阻：R5（4.7kΩ）

• 作为分压电路的下臂，与 R4 串联，共同构成分压网络。
• 作用：
  • 与 R4 配合，将 R4 的阻值变化线性地转换为电压变化，便于 ADC 采集。
  • 限制分压点的电压范围，确保 PA0 采集的电压在安全范围内（0~3.3V）。

3. 滤波电容：C5（100nF）

• 并联在 R5 两端，连接到分压采样点。
• 作用：
  • 低通滤波：滤除分压信号中的高频噪声和干扰，使采集到的电压更平滑、稳定。
  • 提高信号质量，避免 ADC 因干扰产生错误的采样值。

4. 主控引脚：PA0（LIGHT_RES）

• STM32 的模拟输入引脚，连接到分压点。
• 作用：
  • 采集分压电路输出的模拟电压。
  • 由 STM32 内部 ADC 将电压转换为数字值，程序可根据该值判断环境光照强度，实现相应控制逻辑（如自动调节屏幕亮度、控制 LED 补光灯等）。

5. 接口插座：H5

• 用于外接光敏电阻模块，方便插拔和更换。
• 引脚映射：
  • 1 脚：分压采样点（LIGHT_RES，连接 PA0）
  • 2 脚：接地（GND）
  • 3 脚：接 + 3.3V

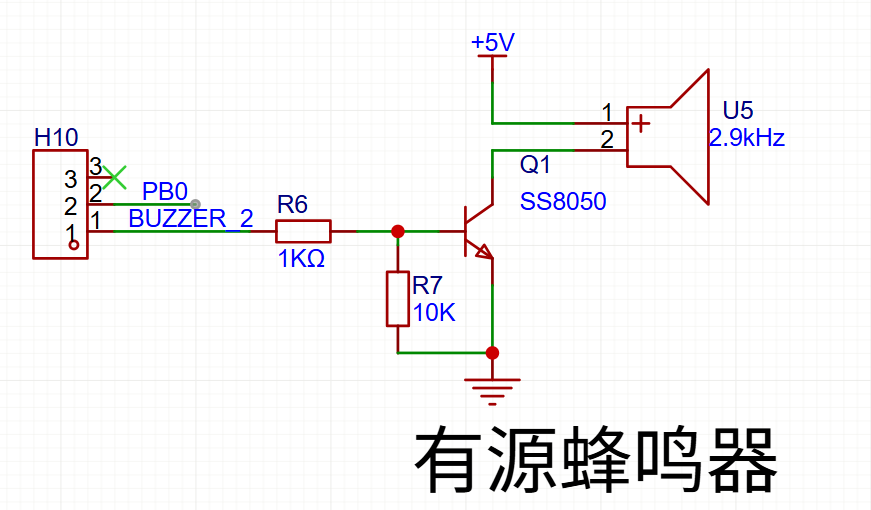

有源蜂鸣器部分：

这是一个由 STM32 控制的有源蜂鸣器驱动电路，通过三极管开关来控制蜂鸣器的发声。

---

一、核心工作原理

有源蜂鸣器内部自带振荡电路，只要施加额定电压（这里是 + 5V）就会持续发出 2.9kHz 的固定频率声音。

• 电路通过三极管 Q1（SS8050）作为电子开关，控制蜂鸣器的供电回路。
• STM32 的 PB0 引脚输出高低电平，控制三极管的导通与截止，从而实现蜂鸣器的 “响” 与 “不响”。

---

二、各部件作用

1. 蜂鸣器：U5（2.9kHz）

• 这是一个有源蜂鸣器，内部集成了振荡源。
• 引脚 1（+）接 + 5V，引脚 2（-）接三极管 Q1 的集电极。
• 当 Q1 导通时，蜂鸣器两端获得工作电压，发出 2.9kHz 的提示音；当 Q1 截止时，蜂鸣器停止工作。

2. 三极管：Q1（SS8050）

• 这是一个 NPN 型三极管，用作电子开关。
• 工作状态：
  • 当 PB0 输出高电平时，三极管基极获得足够电流，三极管饱和导通，蜂鸣器负极被拉到接近地电位，蜂鸣器工作。
  • 当 PB0 输出低电平时，三极管基极无电流，三极管截止，蜂鸣器回路断开，停止发声。

3. 限流电阻：R6（1kΩ）

• 串联在 PB0 与三极管基极之间。
• 作用：
  • 限制流入三极管基极的电流，防止电流过大损坏 STM32 引脚和三极管。
  • 确保三极管工作在饱和或截止状态，避免工作在放大区产生不必要的功耗。

4. 下拉电阻：R7（10kΩ）

• 连接在三极管基极与地之间。
• 作用：
  • 在 PB0 引脚处于高阻态或未初始化时，将基极电平拉低到地，确保三极管可靠截止，防止蜂鸣器误发声。
  • 提高电路的抗干扰能力，避免杂散信号导致三极管误导通。

5. 主控引脚：PB0（BUZZER_2）

• STM32 的通用数字输出引脚。
• 作用：
  • 输出高电平：三极管导通，蜂鸣器发声。
  • 输出低电平：三极管截止，蜂鸣器静音。
• 程序可通过控制 PB0 的电平，实现报警、提示音等功能。

6. 接口插座：H10

• 用于外接蜂鸣器模块，方便插拔和更换。
• 引脚映射：
  • 1 脚：接地（GND）
  • 2 脚：控制信号（BUZZER_2，连接 PB0）
  • 3 脚：接 + 5V

---

三、工作流程

1. 初始化：STM32 将 PB0 配置为推挽输出模式，初始状态为低电平，蜂鸣器静音。
2. 发声控制：
   • 当需要报警或提示时，程序将 PB0 置为高电平，三极管 Q1 导通，蜂鸣器得电发声。
   • 当需要停止时，程序将 PB0 置为低电平，三极管 Q1 截止，蜂鸣器失电静音。
3. 间歇发声：通过程序控制 PB0 高低电平的交替时间，即可实现 “滴 - 滴 - 滴” 的间歇提示音。

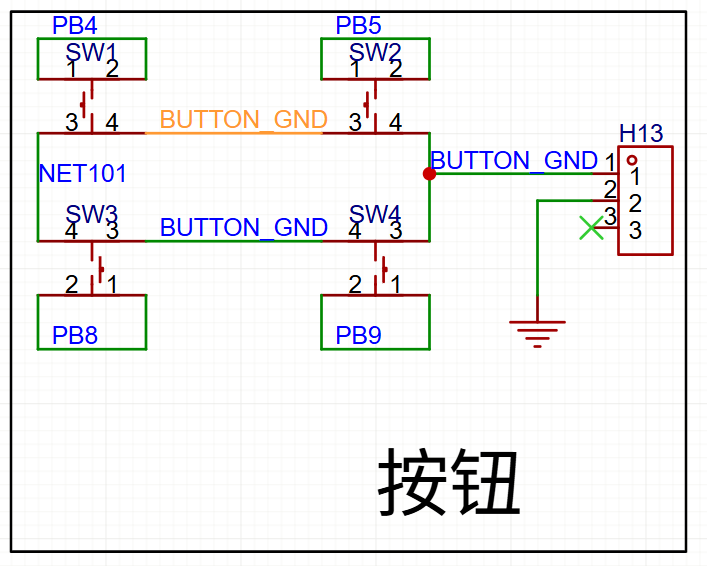

按钮部分：

这是一个典型的4 路独立按键输入电路，采用下拉式共地设计，由 STM32 的 GPIO 引脚检测按键状态。

---

一、核心工作原理

电路采用下拉式按键检测：

• 每个按键一端连接到 STM32 的 GPIO 引脚（PB4/PB5/PB8/PB9），另一端连接到公共地（BUTTON_GND）。
• 当按键未按下时，GPIO 引脚通过内部或外部上拉电阻保持高电平；当按键按下时，引脚被直接拉到地电位（低电平）。
• STM32 通过检测对应引脚的电平变化，即可判断按键是否被按下。

---

二、各部件作用

1. 按键开关：SW1、SW2、SW3、SW4

• 这是 4 个独立的轻触按键，作为用户输入接口。
• 引脚连接：
  • 引脚 1/2：连接到 STM32 的 GPIO 引脚（PB4/PB5/PB8/PB9）。
  • 引脚 3/4：连接到公共地（BUTTON_GND）。
• 工作状态：
  • 未按下：引脚 1/2 与 3/4 断开，GPIO 引脚保持高电平。
  • 按下：引脚 1/2 与 3/4 导通，GPIO 引脚被拉低到地电位。

2. 主控引脚：PB4、PB5、PB8、PB9

• 这是 STM32 的通用输入引脚，配置为上拉输入模式。
• 作用：
  • 检测按键状态：高电平表示按键未按下，低电平表示按键按下。
  • 可配置为中断触发模式，当按键按下时立即触发中断，实现快速响应。

3. 公共地网络：BUTTON_GND

• 所有按键的一端都连接到这个公共地网络，通过接口 H13 最终连接到系统地。
• 作用：
  • 为按键提供统一的参考地电位，确保按键按下时能可靠地将 GPIO 引脚拉低。
  • 简化布线，避免每个按键都单独走线到地。

4. 接口插座：H13

• 用于将按键电路的公共地（BUTTON_GND）连接到系统主地。
• 引脚映射：
  • 1 脚：BUTTON_GND（按键公共地）
  • 2 脚：未连接（图中打叉）
  • 3 脚：系统地（GND）
