谷德红外GD60919自决策型智能红外测温传感器模块芯片保姆级使用教程，应用电路通讯配置代码指令注意事项通通安排上！
GD60919是一款用于非接触式温度测量，并拥有自决策能力的智能红外测温传感器。产品采用TO-39金属封装，内置温度采集、信号处理和逻辑判断电路，具备独立的温度状态分析与自主决策能力，可在极短的20毫秒内快速输出3V/3.3V中断信号。微型化设计和即插即用的特性，使其能轻松集成于工业控制、智能家居、安防、汽车、医疗设备等多元化应用场景，仅需简单连接继电器即可实现负载精准控制。(快速样品获取：htt
内容概览
一、产品概述
1.1 产品简介

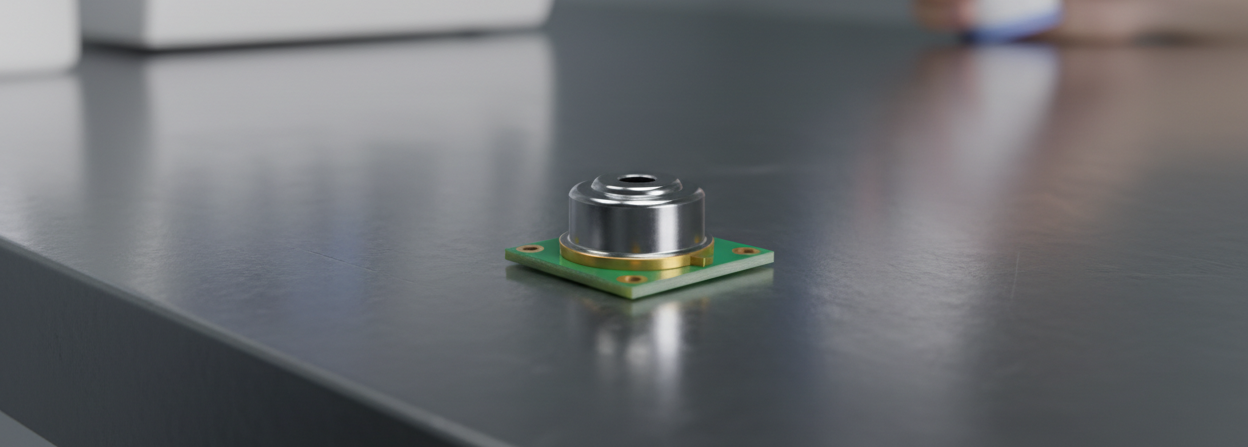

GD60919是一款用于非接触式温度测量，并拥有自决策能力的智能红外测温传感器。产品采用TO-39金属封装，内置温度采集、信号处理和逻辑判断电路，具备独立的温度状态分析与自主决策能力，可在极短的20毫秒内快速输出3V/3.3V中断信号。微型化设计和即插即用的特性，使其能轻松集成于工业控制、智能家居、安防、汽车、医疗设备等多元化应用场景，仅需简单连接继电器即可实现负载精准控制。(快速样品获取：https://goodetek.taobao.com）
1.2 主要特性
|
特性 |
参数 |
|
测温范围 |
0℃～310℃ |
|
测量误差 |
3% |
|
测量速度 |
20ms |
|
工作电压 |
2.4～3.6V |
|
工作温度 |
-40℃～85℃ |
|
测量功耗 |
2.1mA |
|
通讯接口 |
UART |
|
波特率 |
115200 bps |
|
封装形式 |
TO-39 |
|
FOV角 |
35° |
|
物距比 |
1.5:1 |
|
中断输出 |
INT引脚，20ms输出 |
|
温度阈值 |
可设置（默认60℃） |
1.3 核心优势
- 高度整合：内置温度采集、运算、校准电路
- 内置AI逻辑判断算法：具备自主决策能力
- 快至20ms输出中断信号：连接继电器即可控制负载
- 超小尺寸：可随处安放，即插即用
- 温域开关范围：0℃～300℃
1.4 应用领域
- 工业领域控温：生产设备温度实时监测、机械设备异常温度识别
- 智能家电控温：电磁炉温度监测、烹饪设备温度管理、食品加工温度追踪
- 电力能源过温保护：输配电线路温度检测、电池组温度管理
- 汽车领域过温保护：电动车电池温度管理、刹车系统温度预警
- 智慧安防：消防温度预警系统、电气设备过热检测、仓库温度安全监测
- 化工冶炼控温：化学品生产温度控制、冶炼炉温度精确测量、危险化学品温度预警
- 环境监测：气象站温度检测、水质温度监测、生态环境温度变化记录
二、产品选型指南
2.1 型号命名规则
GD60919 □ □ □
│ │ │
│ │ └── 温度范围：A=0℃～310℃
│ └──── FOV角：B=35°
└────── 通讯接口：U=UART
2.2 选型示例
|
型号 |
说明 |
|
GD60919UBA |
中断输出，35°FOV角，测温范围0℃～310℃，测量速度20ms |
三、技术规格
3.1 直流电气参数
|
符号 |
描述 |
最小值 |
典型值 |
最大值 |
单位 |
|
VDD |
工作电压 |
2.4 |
3.0 |
3.6 |
V |
|
Tamp |
环境温度 |
-40 |
25 |
85 |
℃ |
3.2 功耗指标
|
工作模式 |
描述 |
测试条件 |
典型值 |
单位 |
|
正常 |
实时决策 |
VDD=3.0V, TA=-20～55℃ |
2.1 |
mA |
四、引脚定义与封装
4.1 TO-39封装引脚定义（底部视图）
┌─────────┐
│ 1-GND │ ← Pin 1: GND (接地)
│ 2-VDD │ ← Pin 2: VDD (电源)
│ 3-RXD │ ← Pin 3: RXD (UART接收)
│ 4-TXD │ ← Pin 4: TXD (UART发送)
│ 5-INT │ ← Pin 5: INT (中断信号输出，默认为低电平)
└─────────┘
|
序号 |
名称 |
描述 |
|
1 |
GND |
接地 |
|
2 |
VDD |
电源（2.4～3.6V）建议3V/3.3V |
|
3 |
RXD |
UART接收 |
|
4 |
TXD |
UART发送 |
|
5 |
INT |
中断信号（决策信号输出，默认为低电平） |
4.2 封装尺寸
- 封装类型：TO-39
五、应用电路
5.1 应用电路（连接继电器）
说明：
- VDD接3V或3.3V - INT连接至主控或继电器
- C1建议预留0.1uF滤波电容，根据情况选择增减
5.2 调试电路（UART通讯）
⚠️ 重要提示：
- VDD使用3.3V供电
- TX接芯片RX，RX接芯片TX（交叉连接）
- 切勿接至5V，否则可能损坏芯片
⚠️ 注意： 电气连接必须由合格的人员负责，操作不当引起的损坏将由客户自行承担。
六、视场角与测量距离
6.1 视场角（FOV）说明
视场（Field of View，FOV）指红外测温传感器能够探测到热辐射的空间范围，它定义了传感器可以”看到”的区域大小。
6.2 GD60919物距比
GD60919的视场角为35°（FOV=35°），转换成物距比为 1.5:1，即：
测量距离 D = 1.5 × 被测区域直径 S
举例： 目标测量物直径为100mm时，采用GD60919可在150mm处测量温度。
6.3 测量距离参考表
|
检测物（区域）直径 |
200mm |
400mm |
600mm |
800mm |
1000mm |
|
测量距离 |
300mm |
600mm |
900mm |
1200mm |
1500mm |
七、通讯接口配置
7.1 UART通讯方式配置
波特率设置： 115200 bps
数据格式： 8位数据位，1位停止位，无校验位
7.2 调试指令
连上UART后需要发送以下指令才会输出温度：
|
指令（Hex） |
功能说明 |
|
0xAA |
物温模式，自动发送温度值 |
|
0xAE |
环境温模式，自动发送温度值 |
7.3 温度数据说明
|
数据格式 |
示例 |
含义 |
|
+001000 |
+001000 |
表示100.0摄氏度 |
7.4 阈值设置指令
|
指令（Hex） |
功能说明 |
|
0xA9, 0xA2, 0x01, 0xEF, 0x3C |
温度阈值设置（十六进制0x3C等于十进制60，阈值默认为60摄氏度） |
|
0xA9, 0xA2, 0x01, 0x06, 0x02 |
恢复出厂设置 |
7.5 中断输出说明
- INT引脚：中断信号输出，默认为低电平
- 响应速度：快至20ms输出中断信号
- 应用场景：连接继电器即可控制负载，实现过温保护
八、使用注意事项
8.1 基本使用要求
- 固定安装
- 测量时需将传感器固定放置
- 确保传感器不受环境温度的干扰
- 禁止手持传感器进行测量
- 测量距离
- 保证适当的测量距离
- 被测物体需要完全填充传感器的视场（FOV角）
- 如果目标物体小于FOV，背景温度会影响测量结果
- 避免接触
- 近距离测量时，需避免传感器与被测物接触
- 应确保产品与被测物体预留适当的安装距离
- 避免因距离过近导致产品环境温度过高，影响测量稳定性或造成损坏
- 工作环境温度
- 传感器工作环境温度上限为85℃
- 超出此范围可能导致测量不准确或产品损坏
8.2 热源干扰处理
- 附近热源干扰
- 来自附近的热源会影响传感器读数
- 可在热源和被测物体之间放置反射率高的挡板（表面光亮的金属板，如铝）
- 高温物体测量
- 测量高温物体时，建议安装挡板
- 挡板可阻止物体辐射的热量影响传感器环境温度
- 挡板采用高反射率金属（铝或其他表面光亮的金属）
8.3 滤光片/防护罩
- 产品接收的红外波段范围为5～14μm
- 普通玻璃、透明PVC等材质不具备红外线的高透性
- 如需防护，建议采用硅或锗等红外线透过率大于90%的专用材质
8.4 产品校准
- 产品出厂已校准，可直接使用
- 内置算法可确保精度和测量过程中的稳定性
- 如有需要可根据需求进行重新校准
- 校准需使用专业黑体设备
九、发射率补偿说明
9.1 发射率概念
发射率（Emissivity）指物体辐射热能的能力。不同材料和表面状态的发射率不同，会直接影响红外测温的准确性。
- “黑体”被认为是”完美”的发射体，发射率为1.0
- 大多数表面发射率在0.5～0.95之间
- 光亮未上漆的金属具有低发射率
- 非光泽表面具有高发射率
9.2 常见材料发射率参考
|
材料 |
发射率 |
|
黑体胶带 |
>0.95 |
|
人体皮肤 |
0.98 |
|
水 |
0.95 |
|
木材 |
0.90～0.95 |
|
氧化金属 |
0.70～0.90 |
|
铝合金（光亮） |
0.10～0.20 |
|
铜（光亮） |
0.02～0.10 |
9.3 低发射率物体处理方法
方法一：贴黑体胶带（测试阶段） - 在实验室测试或短期验证时，给低发射率物体表面贴一块黑体胶带 - 黑体胶带发射率可达0.95以上 - 使用面积应为测量区域直径的1.5倍
方法二：表面处理（量产阶段） 1. 氧化处理：如铝合金零件进行阳极氧化，发射率可从0.1提升到0.7以上 2. 粗糙化处理：通过喷砂、打磨让表面变粗糙，或喷涂哑光漆
十、焊接与安装
10.1 TO-39封装焊接
- 烙铁温度：约320℃
- 焊接方式：点焊
- 焊接时间：每个焊接点烙铁停留时间不超过2秒
- ⚠️ 注意静电防护！
10.2 安装要点
- 传感器探头需外露，无遮挡、无贴膜，确保红外信号正常接收
- 电源电路增加滤波电容，降低电压纹波，提升传感器与MCU的稳定性
- 工业/户外场景需做防电磁干扰处理，传感器与强电线路分开布线，间距不小于5cm
十一、故障排查
11.1 工作异常
|
可能原因 |
解决方法 |
|
接线错误 |
检查VDD、GND、RXD、TXD连接是否正确 |
|
UART波特率不匹配 |
确认使用115200 bps |
|
电压异常 |
确保VDD在2.4～3.6V范围内 |
11.2 中断输出异常
|
可能原因 |
解决方法 |
|
温度阈值设置不当 |
调整温度阈值至合适范围 |
|
INT引脚连接错误 |
检查INT引脚是否正确连接至继电器或主控 |
|
传感器损坏 |
更换传感器测试 |
11.3 测量结果有偏差
|
可能原因 |
解决方法 |
|
FOV未填满 |
确保被测物体完全覆盖传感器视场 |
|
发射率不匹配 |
对被测物体进行发射率补偿 |
|
热源干扰 |
使用金属挡板隔离附近热源 |
|
传感器手持测量 |
固定传感器，禁止手持 |
|
距离不当 |
按照物距比要求调整测量距离 |
|
环境温度影响 |
确保传感器工作环境温度在-40℃～85℃范围内 |
附录：快速参考
常用指令速查表（UART）
|
指令（Hex） |
功能 |
|
0xAA |
物温模式，自动发送温度值 |
|
0xAE |
环境温模式，自动发送温度值 |
|
0xA9, 0xA2, 0x01, 0xEF, XX |
温度阈值设置（XX=0~255，默认60℃） |
|
0xA9, 0xA2, 0x01, 0x06, 0x02 |
恢复出厂设置 |
温度数据格式
|
数据格式 |
示例 |
含义 |
|
+001000 |
+001000 |
100.0摄氏度 |
物距比速查
|
FOV角 |
物距比 |
计算公式 |
|
35° |
1.5:1 |
测量距离 = 1.5 × 被测区域直径 |
