一、产品基础信息

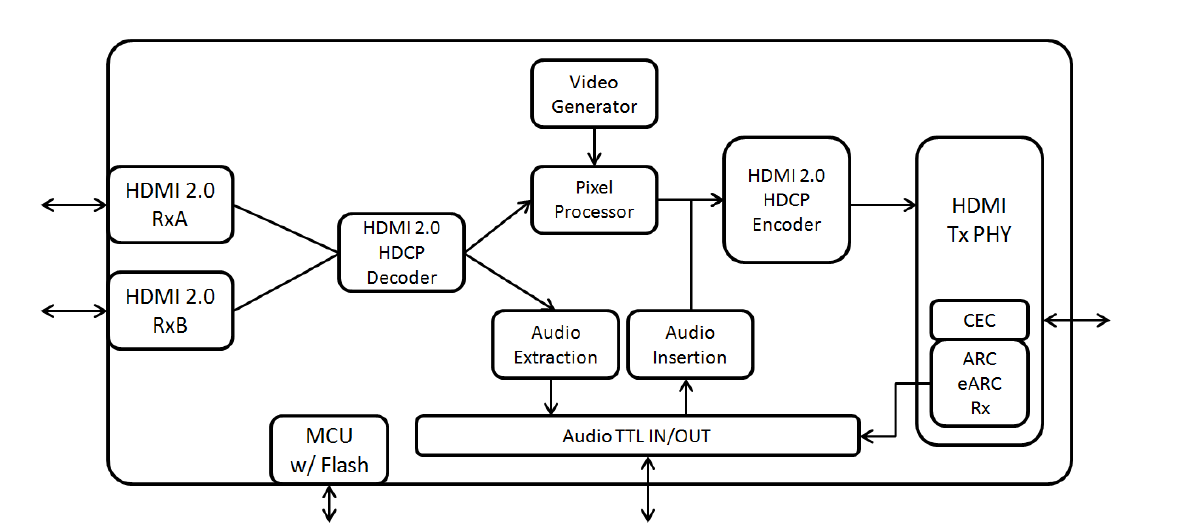

1. 核心定位：基石酷联研发的高集成度 HDMI 2.0 切换解决方案，以 “4 进 1 出” 为核心配置，整合信号接收、切换、音视频处理及控制功能，通过内置 RISC-V MCU 减少外部器件依赖，主打消费级切换器与 KVM 设备市场，兼顾性能、成本与开发效率。
2. 封装规格：采用QFN88 封装，封装尺寸典型值 10.00mm×10.00mm，引脚含电源、HDMI 收发、音频处理、控制接口等功能组，EPAD（接地焊盘）设计保障热性能与电性能稳定性。
3. 核心优势：集成度高（单芯片替代多器件组合）、协议兼容全面（覆盖新旧 HDMI 标准与版权保护）、功能灵活（双 MCU 模式 + 丰富音视频特性），助力产品快速上市。

二、核心功能与技术参数

（一）HDMI 收发器核心参数

（二）音频处理功能

1. 核心能力：
   • 音频提取：支持从 HDMI 接收端（RXA/RXB）提取 I2S/SPDIF 音频，从下游 ARC/eARC 提取音频信号；
   • 音频插入：支持将 I2S/SPDIF 外部音频插入 HDMI 发射端信号，实现音频扩展；
   • 格式兼容：覆盖 SPDIF、I2S、HBR（高比特率音频）、DSD、TDM 等格式，支持 SPDIF 与 I2S 双向转换；
   • eARC 支持：兼容 HDMI 2.1a 标准，实现 eARC 信号接收与音频提取（输出至 I2S/SPDIF）。
2. 音频接口：提供 AUD1、AUD2 双音频通道，每通道含 MCLK（主时钟）、SCLK（位时钟）、D0~D5（数据引脚），支持多通道音频传输。

（三）系统控制与辅助功能

1. 控制模式：
   • 内部 MCU 模式：集成 RISC-V 架构增强型 MCU，支持外接 QSPI Flash 存储程序，可独立实现切换逻辑、参数配置等功能；
   • 外部 MCU 模式：通过 I2C 接口与外部主控通信，支持 Mailbox 功能，外部 MCU 可访问芯片内部功能状态；
   • 扩展接口：MCU 可扩展 UART、Timer、GPIO 等外设，满足自定义控制需求。
2. 辅助功能：
   • EDID 管理：内置可编程 EDID（最大 512 字节），适配不同显示设备；
   • 硬件 CEC 引擎：支持 CEC 协议底层解码，实现多设备协同控制（如电视遥控器控制芯片）；
   • 监控与防护：内置温度传感器监测电路，保障芯片工作稳定性；支持 AC 耦合设计（TMDS 输入 / 输出），简化 PCB 布局。
3. 时钟要求：需外接 25MHz 晶振，为芯片内部时序电路提供基准时钟。

（四）关键引脚功能（核心引脚节选）

三、典型应用场景

1. 消费级 HDMI 切换器：4 路 HDMI 输入（如游戏机、电视盒、蓝光播放器、电脑）切换至 1 路显示设备（电视 / 显示器），支持 4K@60Hz+HDR 全格式传输，音频独立提取至音响，通过内部 MCU 实现自动设备检测与一键切换。
2. KVM 切换器：4 路电脑 HDMI 信号接入，配合 USB 切换芯片实现键鼠共享，支持视频与键鼠同步切换，满足办公多设备操作需求，ALLM/VRR 特性适配游戏办公双场景。

4. 关键问题

问题 1：GSV2702 的核心传输性能与视频兼容性如何？能满足哪些高清场景需求？

答案：GSV2702 的核心传输性能为 18Gbps 总带宽（6Gbps/3 通道），兼容 HDMI 2.0b/1.4b 协议，最高支持 4K@60Hz 分辨率传输；视频兼容性覆盖 HDR 全格式（HDR10/HDR10+/ 杜比视界 / HLG）与游戏特性（VRR/FreeSync/G-Sync/ALLM），可满足家庭影音（4K 蓝光播放、HDR 观影）、游戏娱乐（高帧率低延迟）、办公显示（多设备高清切换）等场景需求，同时向下兼容 1080P 等低分辨率设备。

问题 2：GSV2702 的音频处理功能有哪些亮点？如何实现 eARC 音频回传？

答案：音频处理核心亮点包括：① 双向音频处理（I2S/SPDIF 音频提取 + 插入）；② 多格式兼容（覆盖 SPDIF/I2S/HBR/DSD/TDM）；③ 支持 SPDIF 与 I2S 双向转换。eARC 音频回传实现方式：芯片通过 EARCP/EARCN 引脚接收下游显示设备（如电视）的 eARC 差分信号（兼容 HDMI 2.1a 标准），内部提取音频信号后，通过 AUD1/AUD2 通道以 I2S 或 SPDIF 格式输出至音响系统，实现无损音频回传。

问题 3：GSV2702 的 “双 MCU 模式” 是什么？两种模式分别适用于哪些开发场景？

答案：双 MCU 模式指芯片支持 “内部 MCU 模式” 与 “外部 MCU 模式”，适配不同开发需求：① 内部 MCU 模式：启用芯片内置的 RISC-V 架构 MCU，外接 QSPI Flash 存储程序，无需外部主控即可实现切换逻辑、参数配置等功能，适用于追求低成本、简化硬件设计的场景（如消费级小型切换器）；② 外部 MCU 模式：通过 I2C 接口由外部主控（如 STM32）控制芯片，支持 Mailbox 功能读取芯片状态，适用于需要复杂逻辑控制、多设备联动的场景（如高端 KVM 切换器、智能影音系统）。两种模式可灵活选择，兼顾开发灵活性与成本控制。
