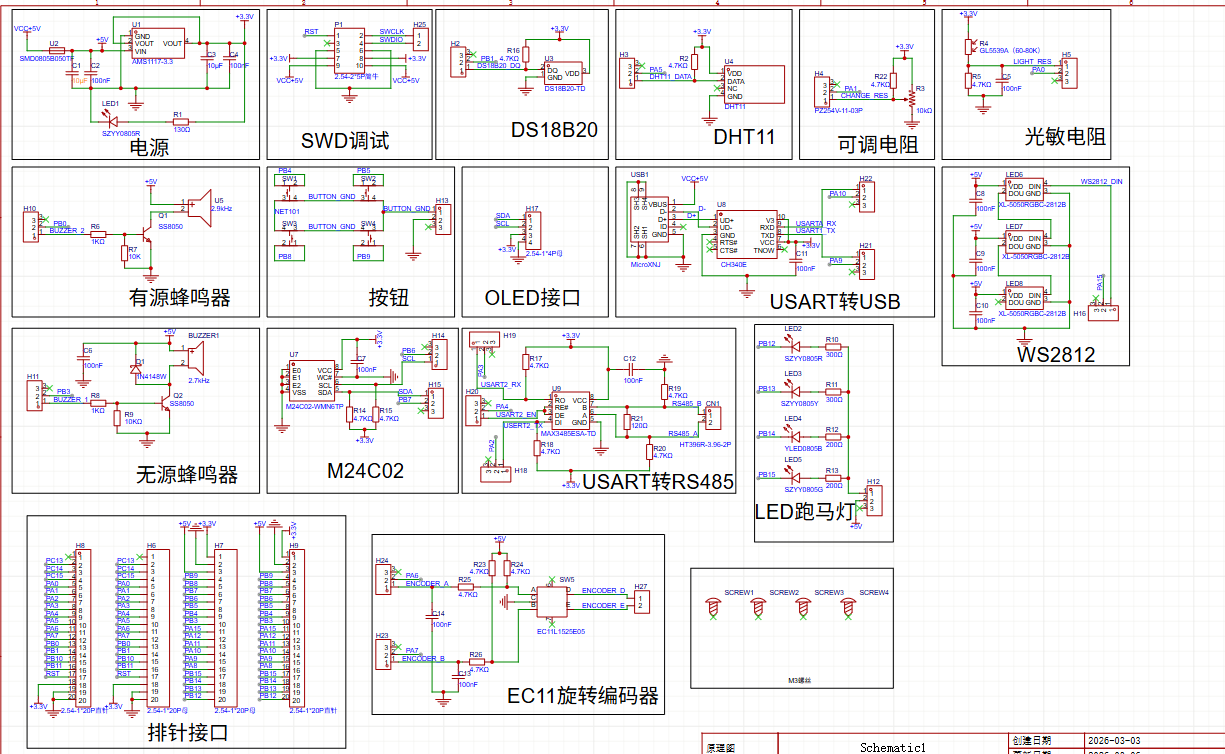

开发板原理图如下

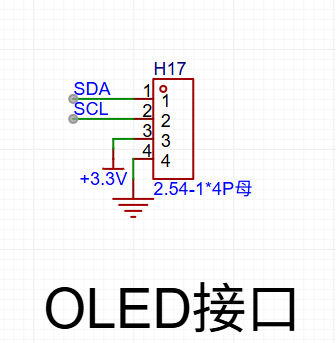

OLED接口部分：

这是一个I²C 接口的 OLED 显示屏插座电路，用于连接 OLED 显示屏与主控芯片（如 STM32），实现显示数据的传输。

一、核心工作原理

OLED 显示屏通过I²C（Inter-Integrated Circuit）串行通信协议与主控芯片通信：

I²C 是一种半双工同步串行总线，仅需两根线：SDA（串行数据线）和SCL（串行时钟线）。
主控芯片作为主机，通过 SCL 提供同步时钟，通过 SDA 向 OLED 屏发送命令（如清屏、设置显示模式）和数据（如字符、图像）。
图中第 4 脚接地，用于确保通信的共地参考，提升信号稳定性。

二、各部件作用

1. 接口插座：H17（2.54-1*4P 母）

这是一个 4 针的插座，用于物理连接 OLED 显示屏模块，方便插拔和更换。

引脚 1（SDA）：I²C 串行数据线，负责传输数据和命令。
引脚 2（SCL）：I²C 串行时钟线，由主控芯片提供，用于同步数据传输。
引脚 3（+3.3V）：电源输入，为 OLED 显示屏提供 3.3V 工作电压。
引脚 4（GND）：电源地，与系统地连接，形成电气回路并提供稳定的参考电位。

2. 通信信号线

SDA：双向传输线，主控芯片通过它向 OLED 发送数据 / 命令，也可从 OLED 读取状态（部分 OLED 支持）。
SCL：单向时钟线，由主控芯片输出，控制通信的速率和同步。

3. 电源与地

+3.3V：为 OLED 显示屏提供逻辑和驱动电源。
GND：确保整个电路的电位参考一致，减少噪声和干扰。

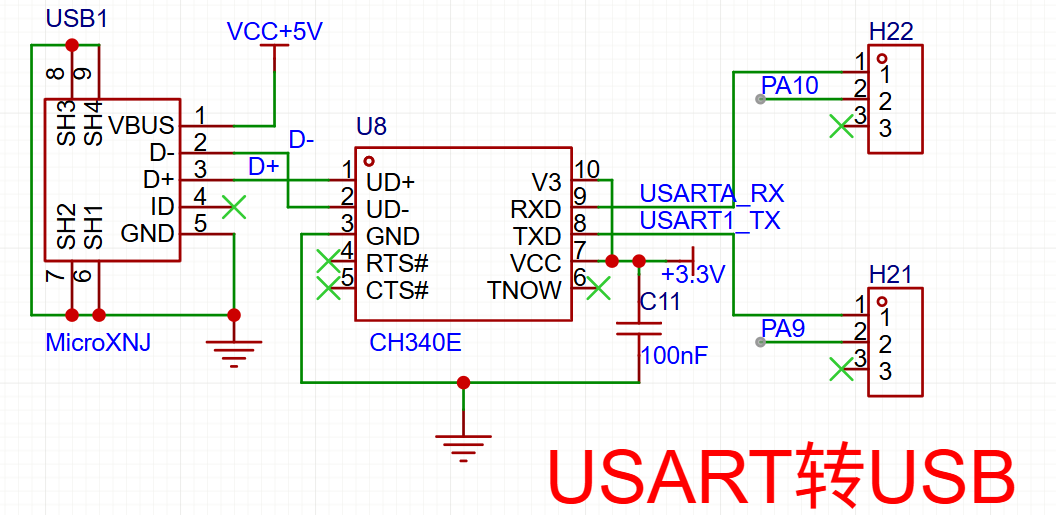

USART转USB部分

这是一个USB 转串口（UART/USART）电路，核心是 CH340E 芯片，用于实现 USB 与 STM32 串口之间的双向数据转换，常用于程序调试、日志打印和串口通信。

一、核心工作原理

USB 侧：电脑通过 USB 接口（USB1）与 CH340E 通信，CH340E 在电脑端被识别为一个虚拟串口（COM 口）。
UART 侧：CH340E 的 TXD/RXD 引脚与 STM32 的 USART1（PA9/PA10）连接，实现串口数据收发。
数据转换：CH340E 将 USB 数据包转换为 UART 电平信号，同时将 UART 信号转换为 USB 数据包，实现双向透明传输。

二、各部件作用

1. USB 接口：USB1（MicroXNJ）

这是一个 Micro-USB 插座，用于连接电脑 USB 端口。
- VBUS（引脚 1）：USB 总线电源，由电脑提供 + 5V，为整个电路供电。
- D-（引脚 2）：USB 差分数据负线。
- D+（引脚 3）：USB 差分数据正线。
- ID（引脚 4）：OTG 识别引脚，此处未使用（打叉）。
- GND（引脚 5）：USB 地，与系统地相连。

2. 转换芯片：U8（CH340E）

这是电路的核心，是一款USB 转 UART 桥接芯片。

UD+（引脚 2）：连接 USB D+，处理 USB 差分正信号。
UD-（引脚 1）：连接 USB D-，处理 USB 差分负信号。
GND（引脚 3）：芯片地。
RTS#/CTS#（引脚 4/5）：硬件流控引脚，此处未使用（打叉）。
VCC（引脚 6）：芯片电源输入，接 + 3.3V。
TNOW（引脚 7）：发送状态指示，未使用（打叉）。
TXD（引脚 8）：UART 发送端，连接 STM32 USART1_RX（PA10），将 USB 数据转发给 STM32。
RXD（引脚 9）：UART 接收端，连接 STM32 USART1_TX（PA9），接收 STM32 发送的数据并转发到 USB。
V3（引脚 10）：内部 3.3V 稳压输出，需外接滤波电容（C11）。

3. 滤波电容：C11（100nF）

连接在 CH340E 的 V3 引脚与地之间。
作用：滤除 V3 引脚输出的 3.3V 电源噪声，保证芯片内部电路稳定工作。

4. 串口接口：H21、H22

用于外接串口设备或调试，方便扩展。
- H21（PA9）：USART1_TX，STM32 发送引脚，连接 CH340E RXD。
- H22（PA10）：USART1_RX，STM32 接收引脚，连接 CH340E TXD。
- 引脚 2/3 未使用（打叉）。

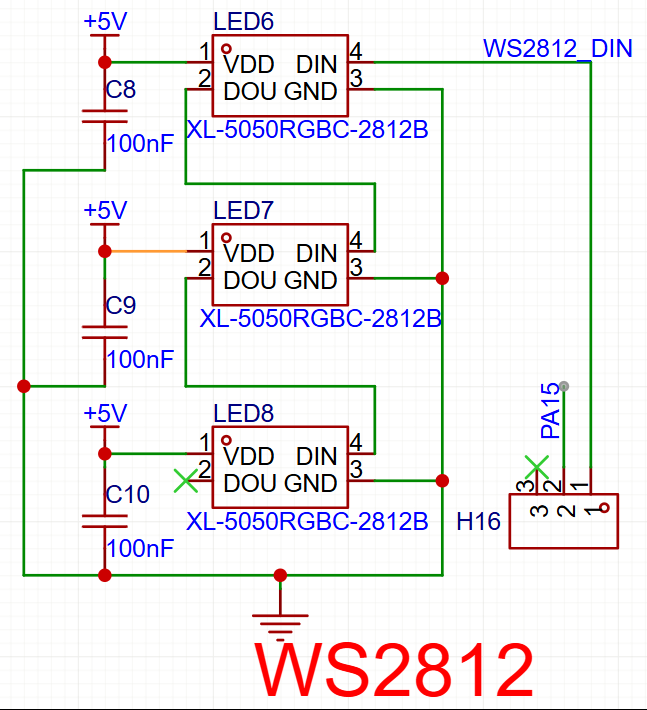

WS2812部分

这是一个由 3 颗 WS2812B 灯珠（型号 XL-5050RGBC-2812B）组成的级联彩灯驱动电路，由 STM32 的 PA15 引脚控制。

🔌 各器件作用

WS2812B 灯珠（LED6/7/8）
- VDD (Pin1)：电源正极，接 +5V，为内置控制芯片和 LED 提供工作电压。
- GND (Pin3)：电源地，与系统共地。
- DIN (Pin4)：数据输入引脚，接收来自前一级或 MCU 的串行数据。
- DOU (Pin2)：数据输出引脚，将数据转发给下一颗灯珠，实现级联。
- 内部集成了智能控制芯片和 RGB LED，只需单总线即可实现全彩控制。
去耦电容（C8/C9/C10，100nF）
- 每颗灯珠的 VDD 与 GND 之间都并联了一个 100nF 的陶瓷电容。
- 作用：滤除电源线上的高频噪声和尖峰干扰，保证灯珠内部芯片稳定工作，避免因电源波动导致的颜色失真或误触发。
控制引脚（PA15）
- STM32 的 PA15 引脚作为数据输出端，通过单总线协议向 WS2812 发送控制数据。
- 该引脚通过排针 H16 连接到第一颗灯珠（LED6）的 DIN 端。

🔄 工作流程

数据发送：STM32 的 PA15 引脚按照 WS2812 的单总线协议，发送包含 24bit 颜色信息（GRB 格式）的串行数据。
数据接收与转发：
- 第一颗灯珠（LED6）的 DIN 接收到数据后，提取属于自己的 24bit 颜色信息并锁存，然后将剩余的数据通过 DOU 引脚转发给下一颗灯珠（LED7）的 DIN。
- 第二颗灯珠（LED7）重复此过程，提取自己的颜色信息并将剩余数据转发给第三颗灯珠（LED8）。
- 第三颗灯珠（LED8）提取自己的颜色信息，其 DOU 引脚在图中未连接，作为级联的终点。
数据锁存与显示：当整串数据传输完成后，所有灯珠根据各自锁存的颜色数据，同时更新 LED 的亮度和颜色，实现同步显示。
