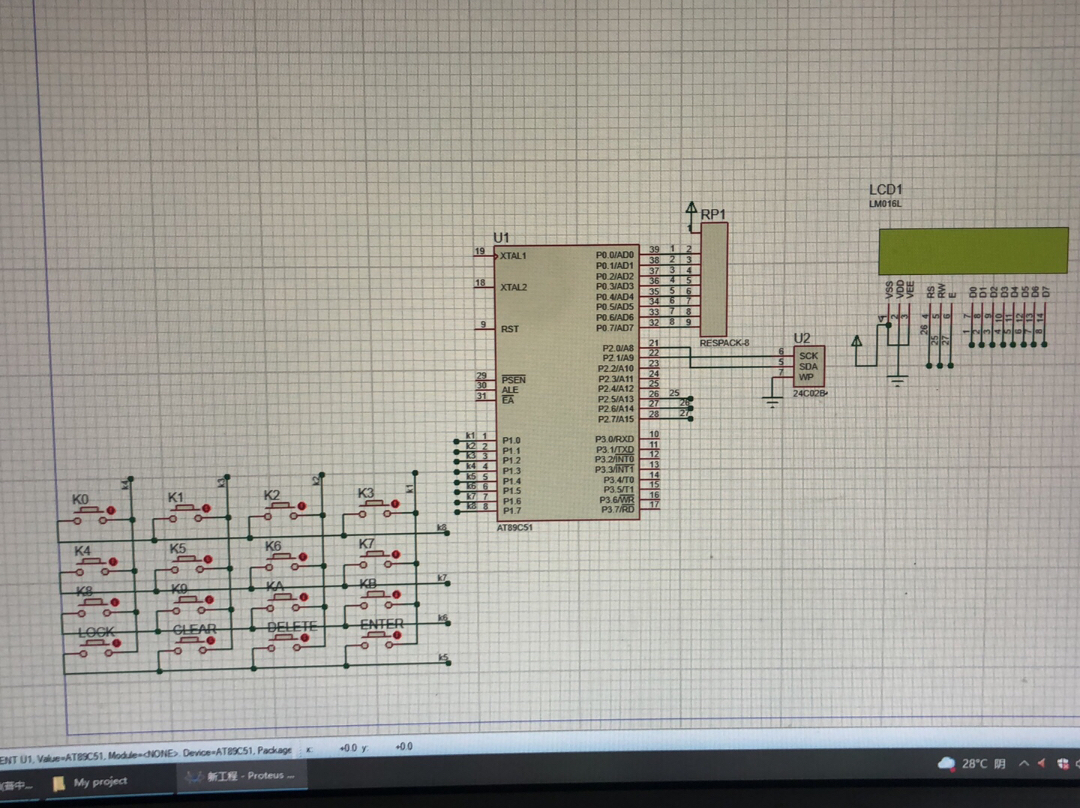

基于单片机智能电子密码锁设计（proteus仿真+程序） （1）输入密码：通过4*4矩阵键盘输入6位密码； （2）修改密码：可以对初始密码进行修改； （3）显示电路：使用LCD1602显示密码锁运行状态； （5）掉电密码能保存(24c02保存密码) （6）管理员权限：当忘记密码时，可以通过管理员密码 对初始密码进行修改。

键盘按下瞬间，蓝色背光的LCD屏突然亮起，六个星号在屏幕上跳动——这就是我折腾了半个月的智能密码锁原型机。和市面上那些花里胡哨的智能锁不同，这次用51单片机+24C02存储的方案，成本还不到一杯奶茶钱。

硬件搭建时最头疼的是矩阵键盘扫描。4x4的薄膜键盘在Proteus里看着乖巧，实际接线时总有几个键不听话。后来发现是上拉电阻没处理好，改成了这种行列扫描结构：

uchar KeyScan() {
    P1 = 0xf0;
    if(P1 != 0xf0) {
        delay(10);  // 消抖
        switch(P1) {
            case 0xe0: row=0;break;
            case 0xd0: row=1;break;
            //...其他行扫描
        }
        P1 = 0x0f;
        switch(P1) {
            case 0x0e: col=0;break;
            case 0x0d: col=1;break;
            //...其他列扫描
        }
        return key_map[row][col];
    }
    return 0xff; //无按键
}

这段代码的精髓在于行列交替扫描。先让高四位输出低电平，读取低四位状态确定行号，反过来再确定列号。注意那个10ms的延时不是摆设，实测没有消抖处理时，快速输入会误判成连续按键。

基于单片机智能电子密码锁设计（proteus仿真+程序） （1）输入密码：通过4*4矩阵键盘输入6位密码； （2）修改密码：可以对初始密码进行修改； （3）显示电路：使用LCD1602显示密码锁运行状态； （5）掉电密码能保存(24c02保存密码) （6）管理员权限：当忘记密码时，可以通过管理员密码 对初始密码进行修改。

密码存储用了24C02这颗EEPROM，掉电不丢数据是关键。写存储时要注意页写限制——每次最多写8字节。我们的6位密码刚好拆分成两个存储单元：

void Write_24C02(uchar addr, uchar dat) {
    I2C_Start();
    I2C_SendByte(0xa0); //器件地址
    I2C_WaitAck();
    I2C_SendByte(addr); //存储地址
    I2C_WaitAck();
    I2C_SendByte(dat);
    I2C_WaitAck();
    I2C_Stop();
    delay(10); //写入周期等待
}

特别要提醒的是最后的10ms延时，24C02的写入周期约5ms，急着连续写入会导致数据丢失。有个隐藏bug折腾了我两天：当连续修改密码超过3次时偶尔会存储失败，后来发现是器件地址中的块选位没处理好。

管理员模式的设计比较有意思。当连续输错3次密码，LCD会显示"Admin Mode?"，这时长按#号键5秒进入特殊状态。核心代码里用到了定时器中断来计时：

if(KEY == '#') {
    TMOD = 0x01; //定时器0模式1
    TH0 = 0x3C;  //50ms定时
    TL0 = 0xB0;
    ET0 = 1;
    EA = 1;
    TR0 = 1;
    while(KEY == '#') {  //保持按压
        if(time_count >= 100) { //5秒到达
            AdminMode();
            break;
        }
    }
}

定时器中断里每50ms累加计数，这种设计比纯延时更可靠。不过要注意按键释放检测，否则可能误触发。实测发现机械按键在长按时会有轻微抖动，所以在中断服务程序里加了状态标志位过滤。

当所有功能调通时，最惊喜的不是密码验证成功，而是发现24C02里的旧密码在重新上电后依然存在。这种非易失存储就像电子世界的记忆水晶，哪怕断电数月，再次唤醒时它仍记得当初设定的"131420"——这串数字，或许就是硬件开发者独有的浪漫吧。
