大功率LED升压方案：森利威尔SL8530B内置60V MOS，支持PWM调光
在LED照明应用中，升压恒流驱动方案的选择往往面临两难：既要承受较高输入，又要保证驱动稳定，同时还要兼顾空间和散热。森利威尔原厂推出的SL8530B，是一款内置60V功率NMOS的升压型大功率LED恒流驱动，为解决这些设计痛点提供了一个高度集成的解决方案。
·
在LED照明应用中，升压恒流驱动方案的选择往往面临两难：既要承受较高输入电压，又要保证驱动电流稳定，同时还要兼顾电路板空间和散热。森利威尔原厂推出的SL8530B，是一款内置60V功率NMOS的升压型大功率LED恒流驱动芯片，为解决这些设计痛点提供了一个高度集成的解决方案。
内置60V功率管，简化外围设计
SL8530B最显著的特点是内置了60V耐压的功率NMOS管，导通电阻仅50mΩ。这意味着工程师无需再为选型外部MOS管而烦恼，也无需担心驱动电路与功率管的匹配问题。一颗芯片即可完成从控制到功率输出的完整功能，既节省了PCB空间，也降低了设计复杂度。
芯片采用ESOP8封装，底部散热片内置并连接至SW脚，通过PCB铜箔即可有效传导热量，确保在大功率输出场景下的热稳定性。
宽输入范围，适应多种供电场景
SL8530B支持2.6V至60V的宽输入电压范围，覆盖了从单节锂电池（3.7V）到48V工业总线等多种供电环境。无论是电池供电的便携式LED灯串，还是需要从高压母线取电的大功率工业照明，这颗芯片都能直接接入并稳定工作。
在电池供电应用中，随着电池放电电压逐渐下降，SL8530B依然能够保持恒流输出，确保LED亮度始终如一，不会出现越用越暗的情况。
高精度恒流，支持PWM调光
作为LED驱动芯片，恒流精度是核心指标。SL8530B通过FB引脚采样输出电流，内部基准电压稳定在250mV，配合外置采样电阻即可精确设定LED驱动电流。输出电流精度高、温漂小，能够保证多批次、大批量生产时的一致性。
芯片通过EN引脚支持PWM调光功能，用户可以输入PWM信号实现对LED亮度的数字化控制。调光范围宽、线性度好，且不会产生人眼可见的频闪。EN引脚同时具备芯片使能功能，高电平有效，接地则关断输出，便于实现低功耗待机模式。
完善的保护机制，提升可靠性
在高可靠性要求的照明应用中，芯片的保护机制至关重要。森利威尔原厂SL8530B内置了多重保护功能：
-
智能过温保护：当芯片内部温度超过135℃时，过温调节机制启动，随温度升高逐步限制输入峰值电流，防止热失效，待温度回落后自动恢复。
-
软启动：上电过程中逐步建立输出电流，避免冲击电流对前端电源和LED负载造成损伤。
-
输入限流保护：通过CS引脚采样 电感峰值电流，实现过流保护，防止异常工况下功率管过载。
-
内置VDD稳压管：简化外围供电电路，减少元件数量，提高系统集成度。
简洁的外围设计

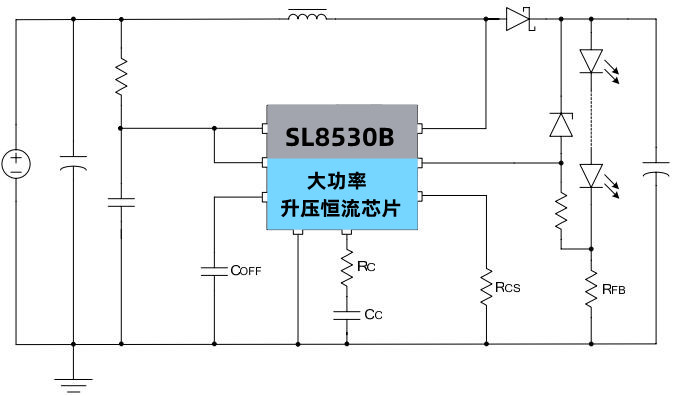

SL8530B的外围电路非常简洁，仅需采样电阻、电感、关断时间电容、供电电阻以及COMP引脚的频率补偿网络，即可构成完整的升压恒流驱动方案。
COMP引脚是误差放大器的输出端，外接电阻电容可实现频率补偿，帮助工程师优化环路稳定性，适应不同的外围器件组合。
典型应用场景
凭借60V耐压、内置MOS、高精度恒流和灵活的调光支持，森利威尔SL8530B在多个LED照明领域具有广泛的应用前景：
-
LED灯杯：替代传统卤素灯杯，实现高亮度、低功耗照明，兼容12V/24V交流或直流输入。
-
电池供电LED灯串：适用于露营灯、应急灯、装饰照明等便携场景，单节或多节电池均可驱动。
-
平板显示LED背光：为LCD显示屏提供稳定、均匀的背光驱动，支持多串LED并联。
-
大功率LED照明：用于工矿灯、投光灯、路灯等需要高亮度输出的场合，轻松驱动多串LED。
-
